G10D 1/08 — гитары

Номер патента: 11890

Опубликовано: 30.09.1929

Автор: Перадзе

МПК: G10D 1/08

Метки: гитара

...по линии АВ на фиг. 2;".Резонаторный ящик М гитары разделяется декой а на две половины, снабжен, ийе звуковыходными отверстиями 6, св боковых деках 4. Над верхней декой оящика М на крючках укрепляется доба.: вочный съемный мандалинообразйый резонаторный ящик Т с двумя тонкимидеками , у, звуковыходным отверстием Ь,вырезом г для правой руки играющего иотверстиями Й для прохода струн 3, укреляемых на кобылке т, поддерживаемойстойками в, предназначенными одновременно для передачи колебаний нижнимдекам а и о гитары; подобную же рольФ прижимаемая к верхней рного ящика М. Как щик У имеют соответный каркас. р та.1, Гитара, отличающаяся применением.над резонаторным ящиком М мандалинообразного добавочного верхнего. резона- торного ящика Ю.2....

Номер патента: 20435

Опубликовано: 30.04.1931

Автор: Павлов

МПК: G10D 1/00, G10D 1/08

Метки: инструмент, музыкальный

...патента. Посредством предлагаемого музыкального инструмента имеется в виду достигнуть при игре вибрирующего звука.На чертеже фиг. 1 изображает продольный разрез музыкального инструмента; фиг, 2 - то же, вид сверху.К деке музыкального инструмента типа гитары прикрепляют неподвижно салазки 1 - 1, на которые в пазы уложена перекладина 2, имеющая полукруглую правую кромку 12. К этой кромке пристроена, соответственно поверхность 13 рычага 11, другой конец которого прикреплен ремешком 7 при помощи колка 9 к кузову гитары.Струны гитары, зажатые. в нижнем порожке, состоящем из частей 3, 4 и 11 прижимают его постоянно к,перекладине 2.При игре на гитаре ладонью правой руки нажимают на вращающийся около оси б рычаг 5, который передает давление...

Номер патента: 29693

Опубликовано: 31.03.1933

Автор: Сницарев

МПК: G10D 1/08

Метки: гитары, инструмент, музыкальный, струнный, типа

...ом инстру- испособле- подвиж- доль струн нагружен- ужинами,служит для нажажет передвигаться Предлагаемый музыкальный струн. ный инструмент типа гитары, перспективный вид которого изображен на прилагаемом чертеже, принадлежит к числу струнных инструментов с двойными грифами и снабжен приспособлением для изменения натяжения струн с целью получения тембра гавайской гитары.,Для улучшения резонанса инструмента на верхнюю деку его наложена фигурная доска 1, снабженная полыми выпукло. стями 2 с отверстиями 3, Кроме того, помещением особых резонансных" струн внутрикорпуса гитары предполагается достигнуть увеличения продолжительности звучания струн.Приспособление 4тия на струны и мо направлениях (вдоль струн и ппротив действия пружин,1....

Номер патента: 32905

Опубликовано: 31.10.1933

Автор: Вольский

МПК: G10D 1/08

Метки: гитара

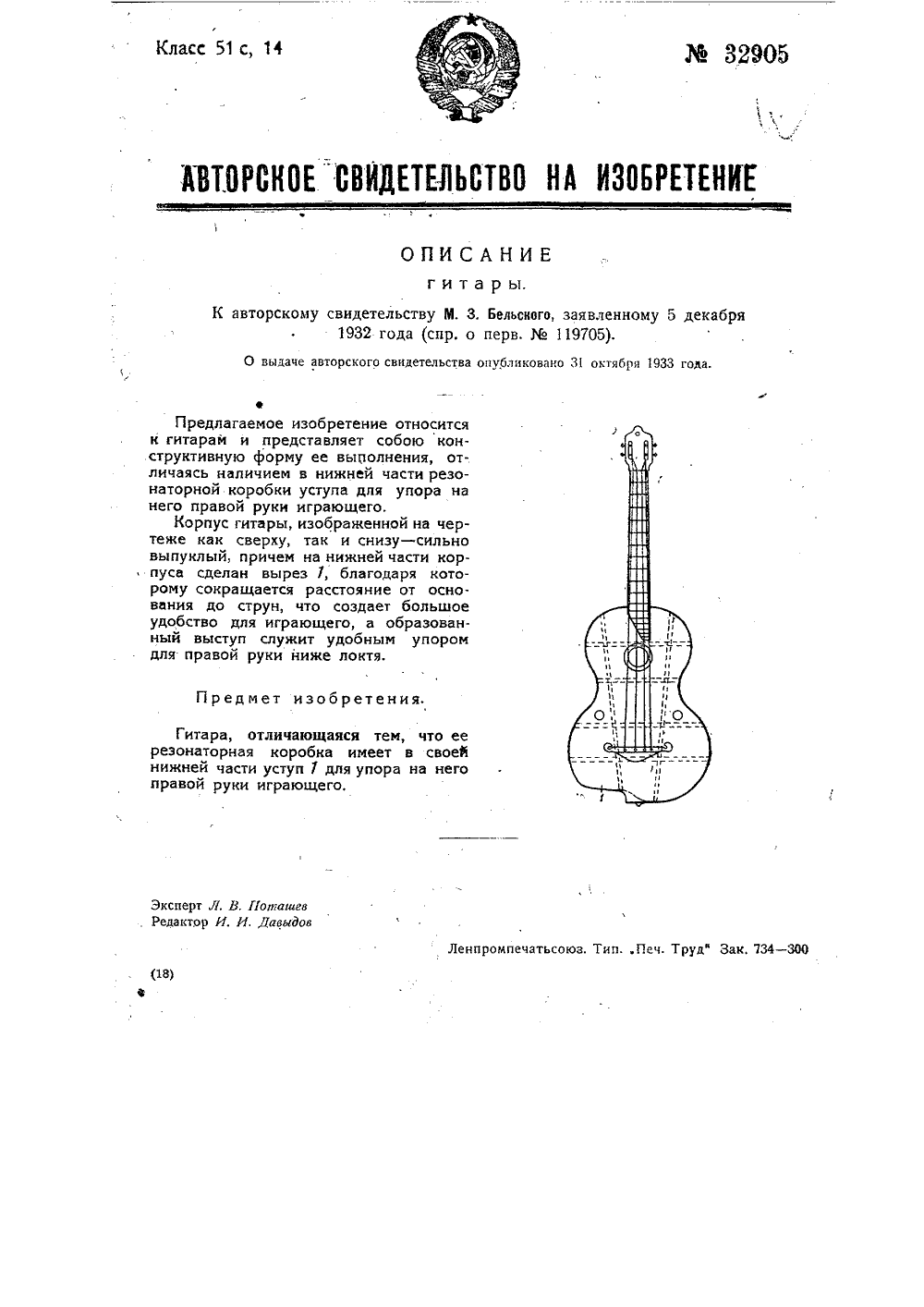

...заявленномуперв. М 119705). кабря бликовано 31 октября 1933 ыдаче авторского свидетельства да Предлагаемое изобретение относится к гитарам и представляет собою конструктивную форму ее выполнения, отличаясь наличием в нижней части резонаторной коробки уступа для упора на него правой руки играющего,Хорпус гитары, изображенной на чертеже как сверху, так и снизу - сильно выпуклый, причем на нижней части корпуса сделан вырез 1, благодаря которому сокращается расстояние от основания до струн, что создает большое удобство для играющего, а образованный выступ служит удобным упором для правой руки ниже локтя. я,изоорет щаяся тем, что ее а имеет в своей для упора на него го,Гитара, отли резонаторная ко нижней части уст правой руки игр аюробп...

Номер патента: 39521

Опубликовано: 31.10.1934

Автор: Герасимов

МПК: G10D 1/08

Метки: гитара, грифом

...у тембр ивани предмет изоб ния е- , иом, шарнирно при торной коробке, 0 то ось шарнирного Гитара с гр пленным к рез чающаяся тем отртд",00 нк 185 Целью предлагаемого изобретения является придание тембра гавайской гитары обыкновенной гитаре. Для этого (см. чертеж) гриф гитары прикреплен к резонаторной коробке на перпендикулярном к декам и грифу стержне с возможностью некоторого качания вокруг этого стержня, как оси. регулирование амплитуды возможных качаний грифа производится подвинчиванием двух упорных винтов 1, 1, при качании грифа упирающихся в пластинку 2, прикрепленную к резонаторной коробке гитары. Для облегчения покачивания грифа его головка утяжелена свинцом или т. и. Игра ведется как на обычной гитаре, только при этом все...

Номер патента: 49761

Опубликовано: 31.08.1936

Автор: Усов

МПК: G10D 1/00, G10D 1/08

Метки: инструмент, музыкальный, струнный

...струн, Срез грифа с левой стороны и проведение двух басовых струн в вертикальной плоскости относительно четырех остальных струн имеет целью дать полную свободу действия большому пальцу на басах, устраняя надобностьв третьей басовой струне. Таким образом большой палец будет брать, не изменяя позиции остальных пальцев, квартовые и квинтовые интервалы и выполнять сложные басовые пассажи, Металлические лады на грифе заменены белыми полосками,чтобы иметь большую мягкость звука и возможность исполнять глиссандо и тремоло, Белые полоски на боковой стороне грифа, обращенные кверху, облегчают нахождение верного звука, особенно, если обозначить возле них цифрами лады,Обратное расположение кузова вызвано удобством держания инструмента и...

Номер патента: 54656

Опубликовано: 01.01.1939

Автор: Малышев

МПК: G10D 1/08

Метки: гитары, инструмент, музыкальный, типа

...установлена на струнах скоба-демпфер.На чертеже фиг, 1 изоора жает вид подставки и расположенной, около нее скобы-демпфера в поперемноа 1 разрезе, фиг, 2 - то же вид сверху и фиг. 3 - поперечное сечение скобы-демпфера.Подставка У иа обыкновениои гитаре г 1 рикрепляется к декс 2,иа большем расстоянии от 12 лада, нежели половина длины рабочей части струны (примерйо на 5 - 6 с.ц). К том месте, где должна оыла бы стоять подставка на гитаре, на струнах 3 установлена скоба-демпфер 4.Скоба-деыпфер представляет гобой фигурную пластинку из какого-либо Баю и влед-.,е.; реелстромо:ры с,Ю ОСе легкого металла, ссимметрично расистий о, б, сквозьструны 3,Б виду того, что струны проходят через отверстия о, 6 с некоторым изгибом,скоба.демпфер прочно...

Номер патента: 74870

Опубликовано: 01.01.1949

Автор: Орленсон

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный

...Предлагаемыи музыкальны иструнный инструмент относится кинструментам, в которых применяотся рычажки для прижиманяструн к грифам, а смычок изготавливается в виде бесконечной лентыс ножным приводом,Особенность данного инструмента состоит в том, что он представляет собой сочетание двух струнныхинструментов, причем к грифу од.ного из них, например, виолончели,прикреплен корпус другого инструмента, например, скрипки, а приводы ленточных бесконечных смычковобоих инструментов кинематическисвязаны между собой посредствомкарданной передачи 1,Инструмент сочетает в себе двасмычковых инструмента, на одномиз которых можно играть правойрукой, а на другом левой, Струныкаждого из сочетаемых инструментов натянуты порознь на отдельнь 1 сдля каждой струны...

Номер патента: 129476

Опубликовано: 01.01.1960

Автор: Раннат

МПК: G10D 1/08, G10D 3/04

Метки: вибрирующего, гитарам, звука

...- снябжеобалансирующим грузом и расположено внутри корпуса гитары,На фиг, 1 схематически изображен корпус гитары, внд сверху; 1 Яфиг. 2 - предлагаемое устройство, вд сверху; а фиг.,3устройствов разрезе,Устройство для получения вибрирующего звука 1 рикен 51 етс 51 Обычно у гитар типа гавайских. Эти гитары имеют деку 1, снабжешую двумчфигурными отверстиями 2, Для укрепления струн 3 служит подставка4, устанавливаемая на деку и закрепляемая на корпусе Ятары припомощи металлических стяжек О. Подставка может бьть выполнены злистовой стали.Посередине, на подставке укреплен рычаг 6, одно плечо 7 которогослужит для закрепления концов струн, а другое плечо 8 сабжео 1 аконце балансирующим грузом 9 и проходит через отверстие 10 в декевнутрь...

Номер патента: 785894

Опубликовано: 07.12.1980

Автор: Козлов

МПК: G10D 1/08

Метки: инструмент, музыкальный, складной, струнный

...11 с подставкой 4 шарнирно соединена с корпусом 1 и имеет прорези 12 для закрепления концов струн 13 и отверстие 14, в котором расположен стержень 8.Корпус 1 имеет консоли 15, а шейка 2 с грифом 3 - консоли 16, которые соединены посредством шарниров 17 с консолями 15 корпуса.Корпус 1 и шейка 2 удерживаются в рабочем положении при помощи упоров 18.Складывание струнного музыкального инструмента осуществляется поворотом корпуса 1 и шейки 2 с грифом 3 относительно оси шарниров 17.Возникающие при складывании дополнительные напряжения в струнах 13 компенсируются при помощи пластинчатой пружины 6 и подпружиненного стержня 8 с пружиной 9, обеспечивающих также поддержание в струнах 13 напряжений, достаточных для того, чтобы они не...

Номер патента: 896678

Опубликовано: 07.01.1982

Автор: Хуцишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный, щипковый

...деке - по радиусу к центру звукового отверстия и в поперечном направлении относительно грифа.На фиг. 1 изображена нижняя дека, вид изнутри; на фиг. 2 - верхняя дека, вид изнутри; на фиг. 3 - сечение А - А на фиг. 1.Струнный щипковый музыкальный инструмент содержит нижнюю 1 и верхнюю 2 деки, одна из которых имеет звуковое отверстие 3, гриф 4, струны 5 и акустические пружины 6, размещенные на нижней деке в поперечном направлении относительно грифа 4, а на верхней деке 2 - по радиусу к центру звуковогоперечном направлениифа 4.Таким размещениежин повышаются акустзыкального инструмент5 отверстия 3 и в по- относительно грим акустических пруческие качества мумула изобретени музыкальныики, одна из котие, гриф, струнотличающийсяия исполнительские...

Номер патента: 905851

Опубликовано: 15.02.1982

Автор: Козлов

МПК: G10D 1/08

Метки: инструмент, козлова, музыкальный, складной, струнный

...с одной стороны с стойками 5 на шейке 2 у верхнего порожка 6, а с другой стороны - с струнодержателем 7. При этом настроечное колковое приспособление 8 размещено на корпусе 1. В варианте размещения настроечного колкового приспособления 8 на шейке 2 натяжное устройство размещается на корпусе 1. Нейка 2 с гриФом 3 по длине состоит из несколькихго Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРпо заявке 6" 2482042/28-12,кл, С 1 О 0 1/О 8, 1977. г 7 7 иг 3 90585 шарнирно соединенных между собой частей 9.Складывание струнного музыкаль.ного инструмента осуществляется посредством поворота шарнирно соединенных частей 9, шейки 2 и грифа 3 относительно оси шарнирного соединения 1 О этих частей, При этом...

Номер патента: 905852

Опубликовано: 15.02.1982

Автор: Козлов

МПК: G10D 1/08

Метки: инструмент, козлова, музыкальный, складной, струнный

...инструмента осуществляется поворотомкорпуса 1 с консолями 2 и шейки 3с грифом 4 относительно оси шарнир"ного соединения 5. Складной струнный музыкальный инструмент можетбыть снабжен кузовом-резонатором 6.Натяжное устройство выполнено в виденаправляющих 7 с полэунами 8, пружины 9 и регулировочного винта 10.При этом, с целью уменьшения габа 3 9058 ритов струнного музыкального инстру- мента колковое настроечное приспособление 11 может быть закреплено на корпусеПо другому варианту натяжное устройство содержит установленный на оси 12 полый фиксируемый барабан 13 с размещенной в нем регулируемой пружиной 14, один из концов которой закреплен на корпусе 1, а другой на полом фиксируемом барабане 13,Предложенное изобретение повышает удобство в...

Номер патента: 1111198

Опубликовано: 30.08.1984

Автор: Хуцишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный, щипковый

...размещенные30 на нижней деке в поперечном направлении относительно грифа, а на верхней - по радиусу относительно звукового отверстия, и в поперечном направлении относительно грифа над и под 35 звуковым отверстием, закрепленные на верхней деке и размещенные по радиусу относительно звукового отверс тия пружины расположены под звуковым отверстием, закрепленные на ниж 40 ней деке крайние пружины выполнены с криволинейной поверхностью, а сред. няя - прямой, закрепленные на верхней деке и размещенные над звуковым отверстием поперечные пружины выпол иены с криволинейной поверхностью, а под звуковым отверстием выполнена прямой, при этом все поперечные пружины расположены с зазором относительно контробечайки, крайние пружины, расположенные по...

Номер патента: 1125649

Опубликовано: 23.11.1984

Автор: Рыжков

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный, щипковый

...отверстие для размещения в нем резонатора, стойку и гриф со струнами и рычаг, один конец которого несет корректирующий элемент, рычаг выполнен двуплечим, расположен параллельно верхней части корпуса и имеет разнесенные одна относительно другой подвижные регулируемые опоры, другой конец рычага несет порожек, причем стойка расположена под двуплечим рычагом, несет средства для изменения угла давления струн на порожек, имеет отверстие для пропускания через него корректирующего элемента и несет зубчатые рейки для размещения на них свободных концов опор, при этом свободный конец корректирующего элемента закреплен на верхней части корпуса.Кроме того, каждое средство для изменения угла давления на порожек выполнено в виде винтовой пары,...

Номер патента: 1327158

Опубликовано: 30.07.1987

Авторы: Коликов, Шавырин

МПК: G10D 1/08

Метки: гитара

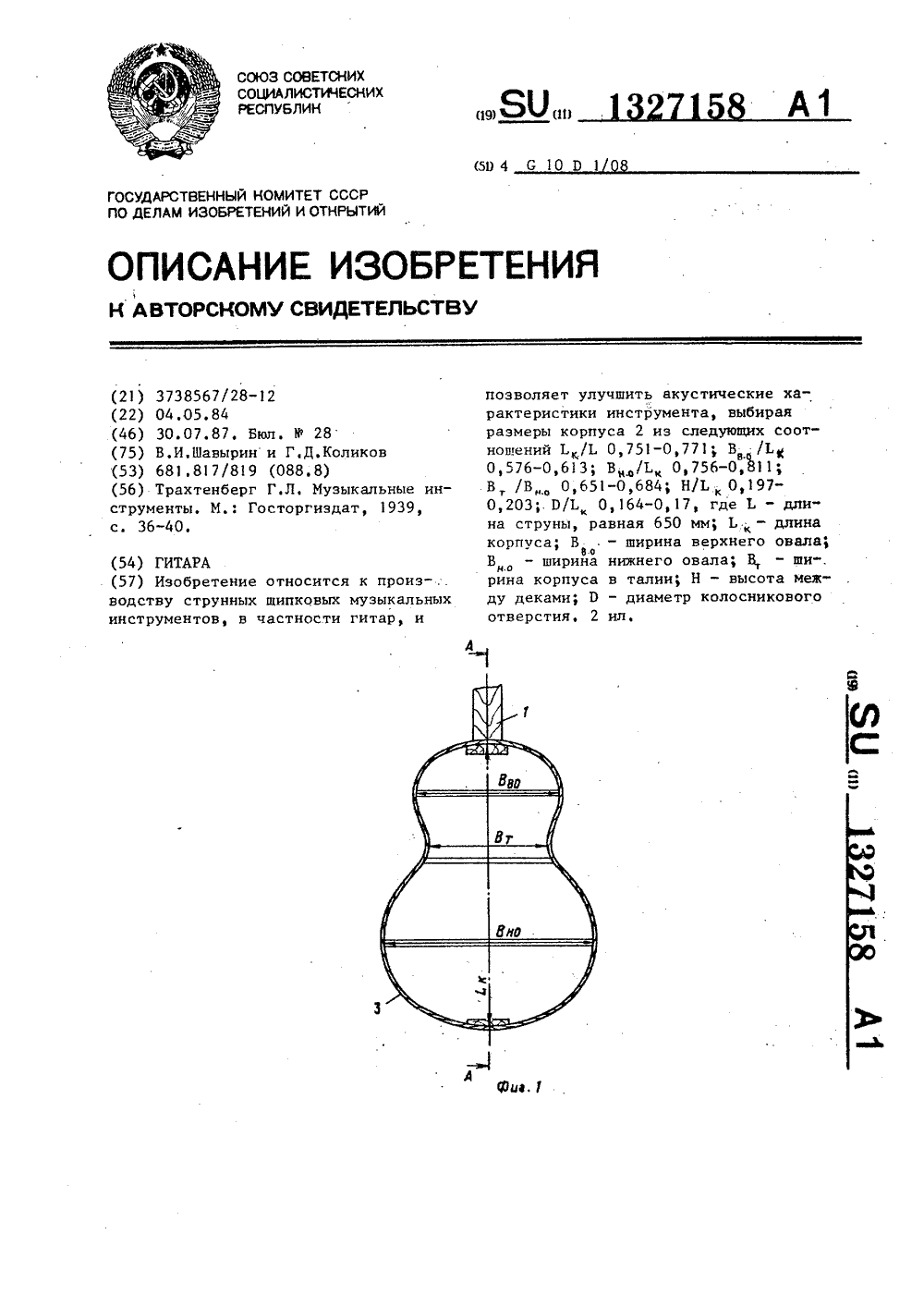

...инструментов, в частности гитар,Целью изобретения является улучшение акустических характеристик гитар. На фиг.1 изображена гитара, в сборе; на фиг,2 - сечение А-А на фиг.1.Гитара содержит гриф 1 и струны (не показаны), связанные с корпусом. 2, образованным соединенными между собой обечайкой 3, нижней 4 и верхней 5, имеющей голосниковое отверстие 6, восьмеркообраэными деками, Размеры корпуса 2 выбираются иэ сле" дующих соотношений:Ьк/Ь Ое 751 0)771Вно/Ьк Ов 756-Оэ 811Н/Ь Ое 197-01203Вт /Вно Оф 651-0,684П/Ь 0,164-0,17где Ь - длина струны, равная 650 мм;- длина корпуса; В - ширина верхнего овала; В - ширина нижнего овала, В,. - ширина корпуса в талии; Н - высота между деками; П - диаметр голосникового отверстия.А Данные соотношения...

Номер патента: 1434485

Опубликовано: 30.10.1988

Авторы: Козлин, Олянюк

МПК: G10D 1/08

Метки: гитара

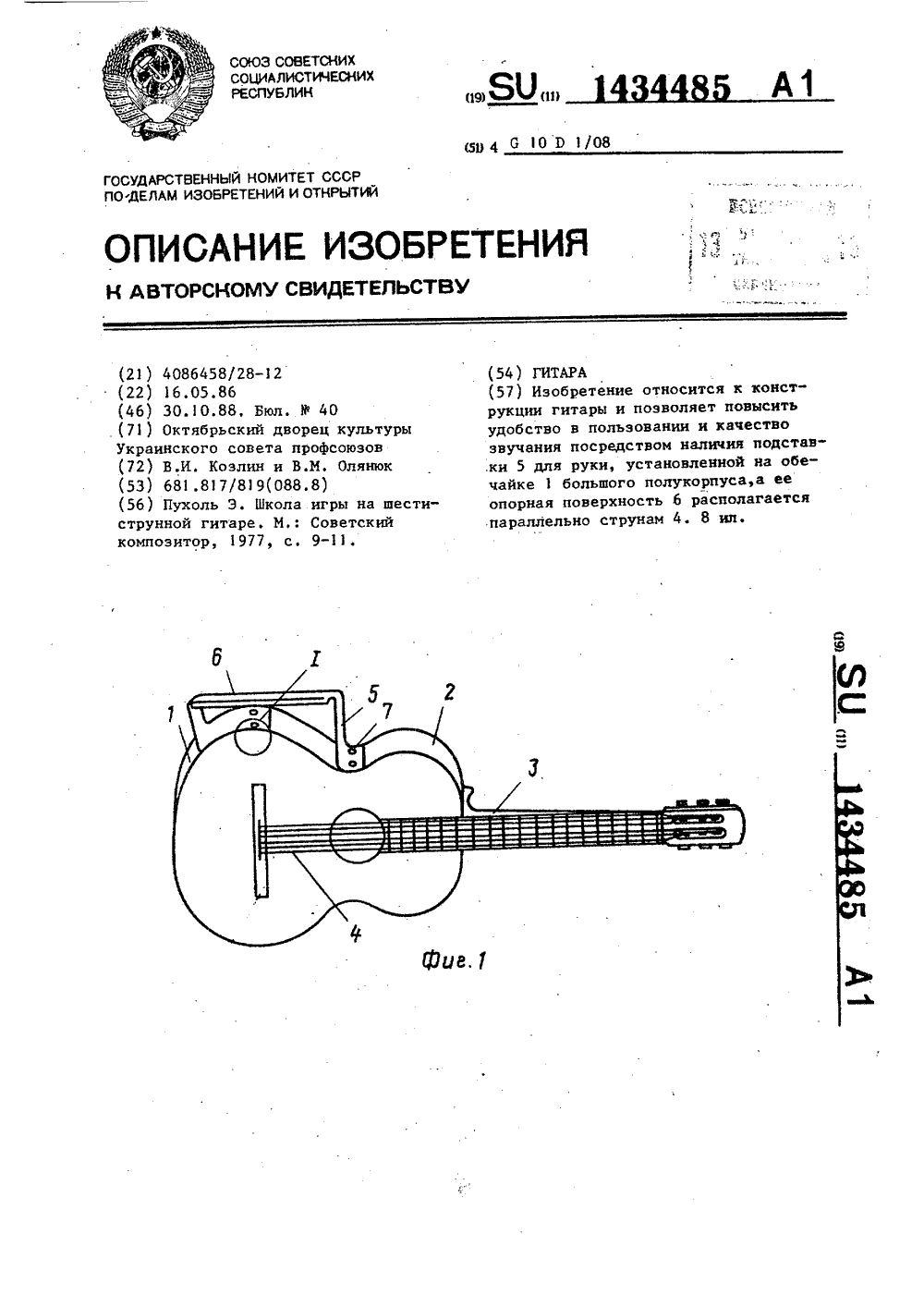

...запястье изгибается, натягивая мышцы разгибателей пальцев, которые, являясь антагонистами по отношению к мьппцам сгибателям, препятствуют их работе, При переходе пальцев во время игры от первых струн, кбасовым уменьшается угол отведениякисти (ВС Д ( ВСД фиг. 4 и 5) таккак гитарист стремится сохранить направление звукоизвлечения. При этомизлишне напрягается мьппца-локтевой сгибатель запястья, отклоняющая кистьв сторону, также натягивается мьппцалучевой сгибатель запястья являю 1щийся антагонистом, что закрепощаетруку. В.случае анатомически уменьшенных углах отведения и приведения влучеэапястном суставе кисть не можетповернуться на требуемый угол, чтоведет к нарушению звукоизвлечения иперенапряжению мышц.В пережатых в запястьи...

Номер патента: 1467571

Опубликовано: 23.03.1989

Автор: Хуцишвили

МПК: G10D 1/08

Метки: инструмента, музыкального, струнного

...сческого оборудва музыкальныхММП РСФСР, 198 частности гитары,тения является повы(54) СПОСОБ ИЗГОТОВЛЕНИЯ СТРУННОГОМУЗЫКАЛЬНОГО ИНСТРУМЕНТА(57) Изобретение относится к способизготовления струнного музыкальногоинструмента, в частности гитары, ипозволяет повысить качество звучания и долговечность посредством того, что перед соединением с обечайкой деку иэгибают совместно с пруж торону ее наружной участке от подстав рая, а после соедивыравнивают рабоч 2клеивание пружин 7 к деке 8 и соединение ее с обечайкой, при этом перед соединением с обечайкой деку 8 изги- бают совместно с пружинами 7 в сторону ее наружной поверхности на участке от подставки до ее нижнего края, а после соединения с обечайкой выравнивают рабочим натяжением...

Номер патента: 1575233

Опубликовано: 30.06.1990

Авторы: Квиникадзе, Чиненова, Шелленберг

МПК: G10D 1/08

Метки: гитара

...громкости звучания гитары. 5На фиг,1 изображена гитара, общий видсбоку; на фиг.2. - вид А на фиг.1; на фиг,3 -сечение Б-Б на фиг.1; на фиг.4 - вид В нафиг,2 (вариант исполнения корпуса),Гитара содержит соединенные с декой 101 и дном 2 обечайки 3 подставку 4 и гриф 5с головкой б, Каждая из обечаек 3 выполнена переменной по ширине, при этом ее узкая часть расположена в зоне наименьшейширины, дек 1 и дна 2, а широкая часть - в 15зоне крепления грифа 5 и подставки 4, Дека1 снабжена круговым вырезом 7,Гитара работает следующим образом,При импульсном возбуждении корпусаза счет трогания струн (не показаны) корпус 20воспринимает при помощи подставки 4энергию колеблющихся струн, при этом дно2 и особенно дека 1 усиливают колебания.Напряженное...

Номер патента: 1583968

Опубликовано: 07.08.1990

Автор: Филиппов

МПК: G10D 1/08

Метки: инструмент, музыкальный, щипковый

...обечаек образуют заданный угол ср,бО, и(.(54) ЩИПКОВЫЙ МУЗЫКАЛЬНЪЙ ИНСТРУМЕНТ(57) Изобретение относится к щипковому музыкальному инструменту и позволяет обеспечить возможность получения и нструмента с заданными частотными характеристиками. Обечайка выполнена составной, при этом части обечайки состыкованы между собой в местах перехода ее вогнутых частей в выпуклые под углом от 0 до 2 д/3 с вершиной, направленной внутрь корпуса. 1 з.п.ф-лы, 2 ил. На участке Ьс вогнутой второй части 7 обечайки и третьей сН конец второй части 9 обечайки соединяется с загнутым концом выпуклой третьей части обечайки и образуют в точке с составленный касательными в конце их соединения углом р 610, л(.На участке де и е 1 загнутый конец выпуклой части обечайки...

Номер патента: 1596379

Опубликовано: 30.09.1990

Авторы: Гамидадзе, Квиникадзе

МПК: G10D 1/08

Метки: гитары, инструмент, музыкальный, струнный, типа

...прочно сти инструмента путем обеспечения возможности предотвращения выравнивания грифа и повышение качества звучания.На фиг. 1 изображен струнный музыкальный инструмент, вид сбоку; на фиг.2- 10 сечение А - Ана фиг.1; на фиг.3-сечение Б-Б на фиг. 1.Струнный музыкальный инструмент типа гитары содержит связанный с корпусом гриф 1 прямоугольного поперечного сече ния и клец 2, на передней поверхности 3 корпуса выполнен сквознойканал для пропускания грифа 1, а связь грифа 1 с корпусом осуществлена посредством послойно установленных на дне 4 корпуса прямо угольных призм 5, обращенных одна к другой наклонными поверхностями, при этом грани, образующие прямые углы, расположены на клеце 2, грифе 1 и дне 4 корпуса.Корпус имеет дно 4 и деку...

Номер патента: 1607697

Опубликовано: 15.11.1990

Автор: Кукаев

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный

...настык овых повер хно стя х част ей 13, 14грифа выемками 17,40Корпусвыполнен, например, издуба, а гриф 2 - например, из клена.Струнный музыкальный инструментфункционирует следующим образом.Колебания от звучающейструны 8 передаются по,древесине грифа 2 и, невстречая на своем пути резонансныхразрывов (т. е. гриф выполнен неразьемным, заодно с центральной продольнойчастью корпуса) поддерживаются макУ50симальное количество во времени, т.еобеспечивается наименьшая потеря энергии звучания струны. Звук со струны 8 принимается звукоснимателем 10 для дальнейшей передачи в усилитель.В качестве примера конкретного выполйения можно указать, что гриф 2 изготавливается из двух продольных, высушенных до бвлажности кленовых частей, В каждой иэ...

Номер патента: 1608431

Опубликовано: 23.11.1990

Авторы: Гамидадзе, Квиникадзе

МПК: G10D 1/08

Метки: гитара

...с возможностью обеся его перевертывания для смены ства струк, порожек 11 выполнен ричной формы, где на одной вермеется шесть прорезей, а на- семь.Гит функционирует следующим образом.При настройке на семистручную гитару порожек 11 повернут к верху той вершиной, где имеется семь прорезей 19, струны 12 - 18 крепятся на подставке 1, имеющей девять отверстий, причем два предпоследние 3 и 9 эллипсообразной формы, в следующей последо вательности: струна 12 в отверстие 2; струна 13 в отверстие 3 с левой сторо. ны; струна 14 в отверстие 4; струна 15 в отверстие 6; струна 16 в отверстие 8; струна 17 в отверстие 9 с правой стороны; струна 18 в отверс т стие 10.При настройке в шестиструнную гитару натяжение струн ослабляют, порожек 11...

Номер патента: 1624515

Опубликовано: 30.01.1991

Авторы: Оганезов, Тушишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный

...и фиксации колок,Входные колки 8 размещены со стороны входа в конусное отверстие головки 1 и снабжены по центру гнездом, выполненным в виде взаимно перпендикулярных шлицевых отверстий. Передняя половина входной колки 8 выполнена крестообразной, переходящей в щелевую, причем левая верхняя и правая нижняя части дуги) входного отверстия открыты для перехода плоской части 13 регулировочного ключа 10 в заднюю щелевую часть входной колки 8 и далее через зазор 14 в запорную колку 9. Вращение колки(во время настройки гитары) произво 5 10 15 20 25 30 35 40 45 50 55 дится по часовой стрелке. В головке 1 грифа имеется гнездо 16 для хранения ключа 10.Струнный музыкальный инструмент функционирует следующим образом.При настройке струнного...

Номер патента: 1652995

Опубликовано: 30.05.1991

Авторы: Коптев, Трандофилов

МПК: G10D 1/08

Метки: гитара

...натяжения струн и положениякромки нижнего порожка 2 относительноплоскости ладов на грифе 3.Диффузор 4 по периметру своего диаметра крепится к корпусу 1 верхней защитной крышкой 7, причем соединение, выполнено легкоразьемным,Некоторые особенности и требования кдеталям гитары предлагаемой конструкции. Одно из важных требований добиваться, чтобы гитара была весом в пределах2-2,5 кг. Поэтому гриф 3 - полый, выполнениз дюраля, Сверху на грифе 3 крепится накладка с неврезными ладами, для большейпрочности грифа 3. Корпус 1 изготовлен из 20дюраля или иэ пластика. В силовом отноше нии он практически не нагружается, так каксилу натяжения струн воспринимает внутренняя силовая вставка 6, соединяющаяхвостовик порожка 2 с грифом 3. 25Вполне...

Номер патента: 1663623

Опубликовано: 15.07.1991

Авторы: Оганезов, Тушишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, складной, струнный

...струн 3 в сложенном положении.Складной струнный музыкальный инструмент имеет подставку-компенсатор 16, разьемку 17 и верхнюю деку 18, Гриф 1 снабжен средним порожком 19, разделяющим гриф 1 на две части, Шейка 20 музыкального инструмента состоит из пятки 21, выступа 7, втулки 22 и невыпадающего болта 23, Корпус 2 состоит из основания 24, паза 8 и гайки 25. В корпусе 2 у основания 24 имеется установочное отверстие 5. а на шейке 20 - отверстие 6. Т-образная скоба 9 содержит шарнирный костыль 26, имеющий стойки 11 и цилиндрическую полку 13, ролики 14 с каналами 15, винт 27, ремень 28 и пуговку 29.Складной струнный музыкальный инструмент функционирует следующим образом, 5 полностью отвинчивают от гайки 23, Зафиксированную шейку 20...

Номер патента: 1683059

Опубликовано: 07.10.1991

Авторы: Катунин, Махмудов

МПК: G10D 1/08

Метки: гитара

...2 выполнены спродольным пазом 12 прямоугольной формы, передняя часть ручки 7 грифа 6 выполнена ступенчатой, одна часть ступени 13расположена в пазу 12 клеца 5, переходнаячасть 14 ступени установлена с возможностью опирания на внешнюю поверхностьобечайки 4, а крепежный элемент 15 расположен перпендикулярно накладкам 8грифа 6.Пользуются гитарой следующим образом,Настроив струны 10 посредством колковаго механизма 9, осуществляют игру как наобычной гитаре,В предлагаемой гитаре упрощаетсяконструкция крепления грифа к корпусу за счет того, что клец и дека выполнены с продольным пазом прямоугольной формы, а начало ручки грифа выполнено ступенчатым, при этом гриф соединяют с корпусом с помощью клея и крепежного элемента.Гриф в предлагаемой...

Номер патента: 1683060

Опубликовано: 07.10.1991

Авторы: Катунин, Махмудов

МПК: G10D 1/08

Метки: гитара

...колкового механизма 9, при этом верхняя часть грифа б выполнена со сквозными каналами 16 для закрепления в них струн 10, а подставка 11 установлена сво бодно под углом к струнам 10 для обеспечения возможности изменения своего положения относительно деки 2, На грифе б установлен нулевой лад 17, а верхняя часть грифа б выполнена в виде ступени 18. 30Пользуются гитарой следующим образом.Настроив струны 10 посредством колкового механизма 9, осуществляют игру как на обычной гитаре. 35Изобретение упрощает конструкцию гитары за счет установки колкового механизма на Г-образном кронштейне и обеспечивает удобство настройки. При этом исключается головка грифа, т.е, сокращает ся расход пиломатериала и значительно упрощается технология...

Номер патента: 1709390

Опубликовано: 30.01.1992

Автор: Тушишвили

МПК: G10D 1/08

Метки: гитара

...боковой выемки Ьбечайки), связанной с боковой оыемкой абечайкой) посредством шпилек с возможностью регулирования зазора между обечайкол и опорой.На фиг. 1 изображена гитара, вид сзади; на фиг. 2 - то же, оид спереди; на фиг, 3 - то же, вид сбоку; на фиг. 4 - сечение А-А на фиг, 1; на фиг, 5 - узел 1 на фиг. 2.Гитара содержит корпус 1, шейку 2 с головкой 3, струны 4, Корпус гитары 1 состоит из оерхней 5 и нижней 6 дек, саединсиных боковыми выемками обечайки) 7. На нижней деке б корпуса гитары 1 смонтирован ограничитель-резанатор 8, выполненный в виде пластинки, пооторлющей форму нижней деки б, ограничитель-резонатор 8, к корпусу гитары 1 он прикреплен посредством шурупов 9. Регулирование зазора между нижней декой б и...

Номер патента: 1718739

Опубликовано: 07.03.1992

Автор: Черкасс

МПК: G10D 1/08

Метки: гитара

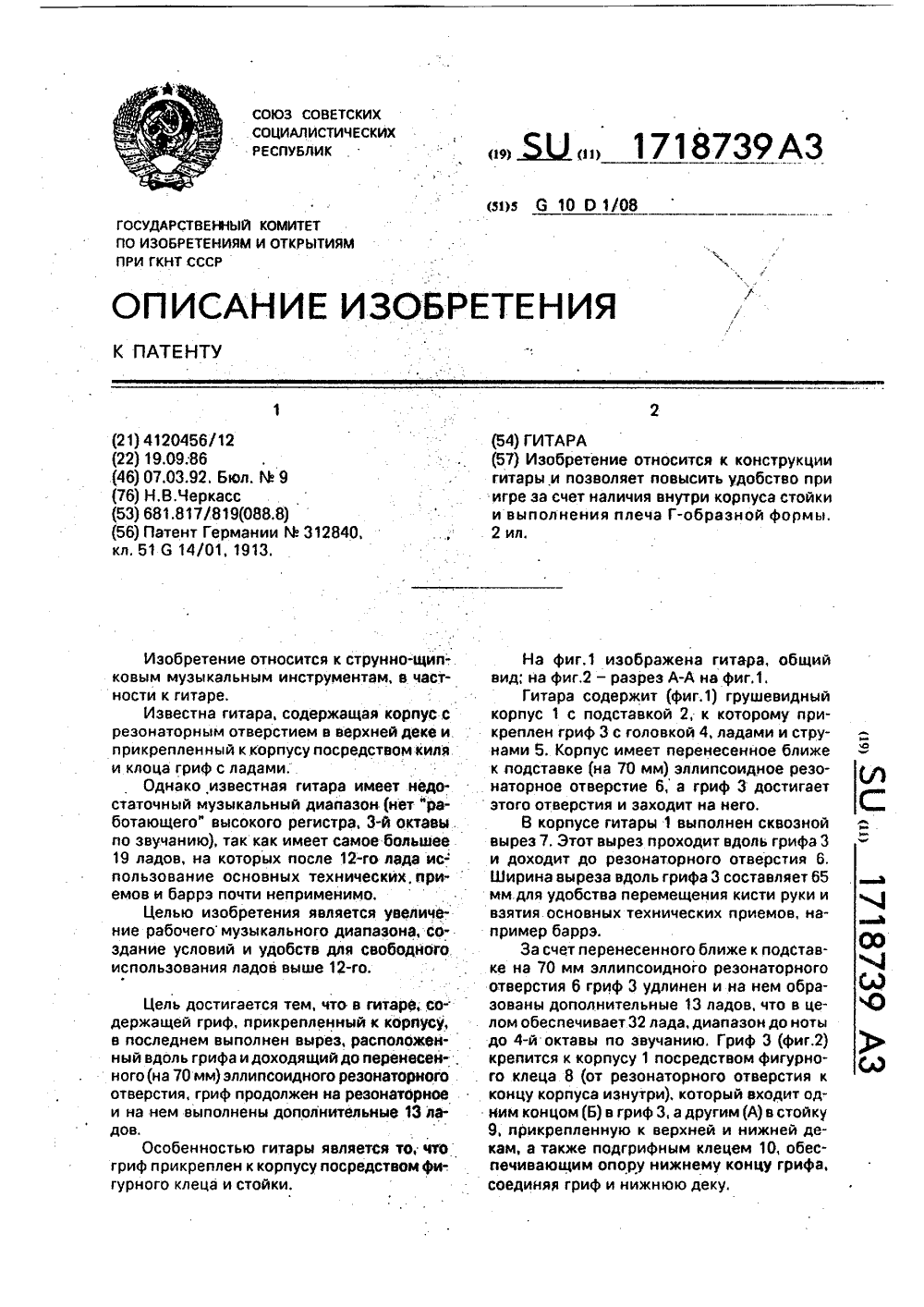

...отверстия и заходит на него.В корпусе гитары 1 выполнен сквоз вырез 7. Этот вырез проходит вдоль гри и доходит до резонаторного отверстия 6. Ширина выреза вдоль грифа 3 составляет 65 мм.для удобства перемещения кисти руки и взятия основных технических приемов, например баррэ.За счет перенесенного ближе к подставке на 70 мм эллипсоидного реэонаторного отверстия 6 гриф 3 удлинен и на нем образованы дополнительные 13 ладов, что в целом обеспечивает 32 лада, диапазон до ноты до 4-й октавы по звучанию. Гриф 3 (фиг.2) крепится к корпусу 1 посредством фигурного клеца 8 (от резонаторного отверстия к концу корпуса изнутри), который входит одним концом (Б) в гриф 3, а другим (А) в стойку 9, прикрепленную к верхней и нижней декам, а также...
