Номер патента: 1655768

Опубликовано: 15.06.1991

Авторы: Никотин, Сорокин, Титов

МПК: B25B 21/02

Метки: гайковерт, пневмогидравлический, ударно-импульсный

...каналы 15 и 16, и, следовательно, за счет пе 5 10 15 20 25 30 35 40 50 55 ремещения плунжера 31 регулируется степень открытия радиальных каналов 15 и 16. После этого регулируется механизм управления энергией удара, Для этого перемещением нажимного винта 29 в корпусе 1 регулируют степень сжатия пружины 25,Затем включают пневмодвигатель 2, при этом вращение его выходного вала 3 передается на промежуточный вал 12 с эксцентричной наружной поверхностью 13. Эа счет вязкости жидкости и частичного перекрытия плунжером 31 радиальных каналов 15 и 16 ролики 19 начинают вращаться совместно с промежуточным валом 12, одновременно с этим они обкатываются по внутренней цилиндрической поверхности 18 эксцентричной втулки 17 и увлекают за собой...

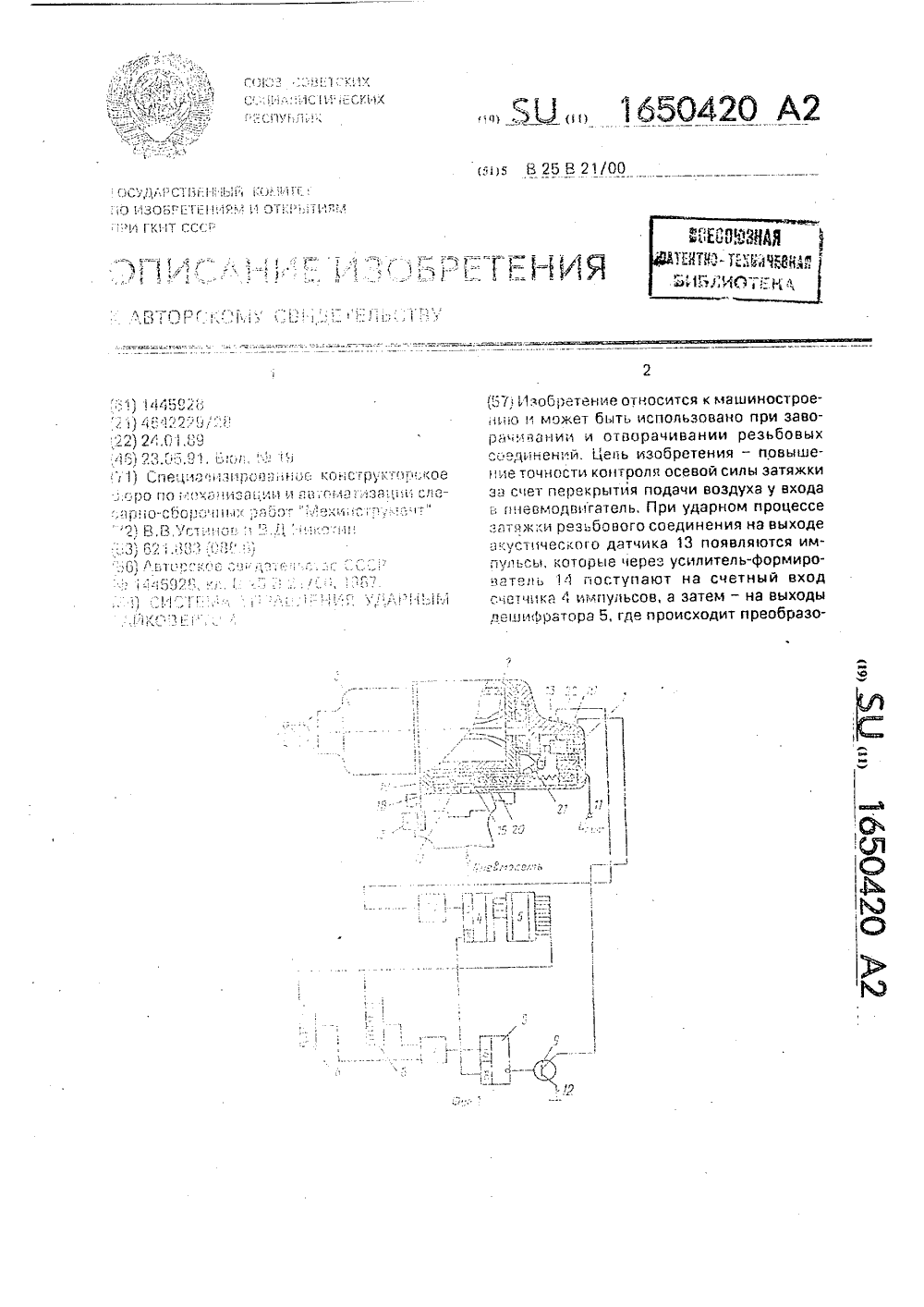

Номер патента: 1650420

Опубликовано: 23.05.1991

Авторы: Никотин, Устинов

МПК: B25B 21/00

Метки: гайковертом, ударным

...19, через отверстие 18 стравливается в атмосферу, а собачка 21 пад действием пружины 20 опускается вниз и удерживает золотник 16 в крайнем левом положении, Гайковерт отключается, затяжка резьбавого соедлнения заканчивается, 2 ил. перекрытия подачи воздуха в пневмодвигатель 2, пружины 20 для возврата золотника 16 в исходное положение, собачки 21, одним плечом взаимодействующей с золотником 16 другим - с сердечником 22 электромагнитного клапана 1. Система управления работает следующим образом.Гайковерт 3 устанавливают на гайку резьбавога соединения (не показаны), накимают кнопку 15 управления, и воздух через проточку золотника 16 поступает в пневмадвигатель 2. Одновременно через отверстие 17 воздух гнпадает в полость 19, тем самым стремясь...

Номер патента: 1609636

Опубликовано: 30.11.1990

Авторы: Никотин, Устинов

МПК: B25B 21/00

Метки: резьбовых, сборки, соединений

...18 через кнопку 23 управления соединены с шиной 24 "Напряжения логической единицы , куда подключен другой вывод магнитоуправляемого контакта 13.Устройство контроля сборки резьбдвых соединений работает следующим об разом. Гайковерт 3 устанавливают на гайку резьбового соединения (на чертеже не показана), и нажимают на кнопку 23 управления. При этом счетчик 14 и триггер 18 устанлвливается в нулевое состояние. На инверсном выходе триггера 18 устанавливается напряжение логической единицы, транзисторный ключ 19 открывается и подключает обмотку 20 возбуждения электромагнитного клапана 1 к блоку 1 питания, клапан. 1 срабатывает и соединяет пневмодвигатель 2 гайковерта 3 с пневмосетью. Пнсвмодвигатель 2 гайковерта 3 приходит во вращение, и...

Номер патента: 1581572

Опубликовано: 30.07.1990

Авторы: Никотин, Сорокин, Титов

МПК: B25B 21/02

Метки: гайковерт, действия, ударно-импульсного

...6 выполнен прямоугольный выступ 15, продольная ось которого расположена в плоскости симметрии серповидного бойка 6, На торце ударника 5 закреплена крышка 16 с цилиндрическим выступом 17, имеющим радиальный паз 18, свободно охватывающий прямоугольный выступ 15 серповидного бойка 6, В кольцевой канавке 14 ударника 5 размещены шарики 19 длявзаимодействия с боковой поверхностью прямоугольного выступа 15 серповидного бойка 6. Серповидный боек 6 имеет по концам выступы 20 и 21. Крышка 6 с цилиндрическим вы-. ступом 17 и радиальным пазом 18 совместно с шариками 19 и прямоугольным выступом 15 серповидного бойка 6 образуют механизм управления геометрией удара серповидного бойка 6.Гайковерт ударно-импульсного действия работает следующим...

Номер патента: 1548026

Опубликовано: 07.03.1990

Авторы: Никотин, Титов

МПК: B25B 21/02

Метки: гайковерт, пневмогидравлический, ударно-импульсный

...которой изменяется гайкой 31, ввертываемой в корпус 1. Б качестве инерционных масс в регуляторе 8 используются центробежные грузы 32. Ротор 7 имеет скошенные поверхности 33 и 34.Гайковерт работает следующим образом.Перед началом работы гайковерта производят регулировку момента затяжки резьбовых соединений. Для этого регулировочным винтом 9 сжимают пружину 25 и устанавливают необходимое положение кромок 27 и 28 плунжера 26 по отношению к радиальным отверстиям 15 и 16 ротора 7.,Для установки заданного момента затяжки и силы гидравлического импульса проводят несколько контрольных завинчивяний или отвинчиваний винта 9 и гайки 31, с помощью которых устанавливают необходимую величину крутящего момента затяжки. Затем включают подачу сжатого...

Номер патента: 1541446

Опубликовано: 07.02.1990

Авторы: Никотин, Устинов

МПК: F16D 27/02, F16D 7/00

Метки: момента, муфта, предельного

...поджат своим торцом к электромагниту 7, при этом якорь 10 торцом воздействует на шарики 5 и вводит их в контакт с роликами 3При подаче тока в электромагниты 7 и 8 подвижный якорь 9 сцепляется с электромагнитом 7, тем самым удерживая ведущую полу- муфту 2 от относительного, проворота.При вращении ведущей полумуфты 2 ролики 3 воздействуют на шарики 5 ведомой полумуфты 4, вращая ее в том же направлении с крутящим моментом, равным осевой силе поджатия шариков 5, определяемой величиной тока, протекающего через обмотку электромагнита 7. При достижении заданного значения крутящего момента, передаваемого ведущей 2 и ведомой 4 полумуфтами, силы взаимодействия между роли.ками 3 и шариками 5 перемещают последние в отверстиях ведомой полумуфты 4 в...

Номер патента: 1524992

Опубликовано: 30.11.1989

Авторы: Никотин, Сорокин

МПК: B25B 21/00

Метки: гайковерт, импульсный, пневмогидравлический

...высокому давлению, возникаю,щему в камере 9, Для установки заданного крутящего момента необходимо произвести несколько контрольных завинчиваний с замером крутящего момента с помощью регулировочной гайки 17. Изменяя усилие на поршень 15, устанавливают необходимый крутящий момент.После установки заданного момента при включении пневмодвигателя 3 от его выходного вала 26 вращение передается на гидравлический пульсирующий усилитель, который начинает вращаться со скоростью пневмодвигателя 3 н служит инерционной массой, До оп" ределенного момента вращения ее кине152499 тическая энергия передается шпиицелю 5 вследствие вязкости рабочей жидкости и используется для навинчивания гайки или болта (не показаны). Как только начинает...

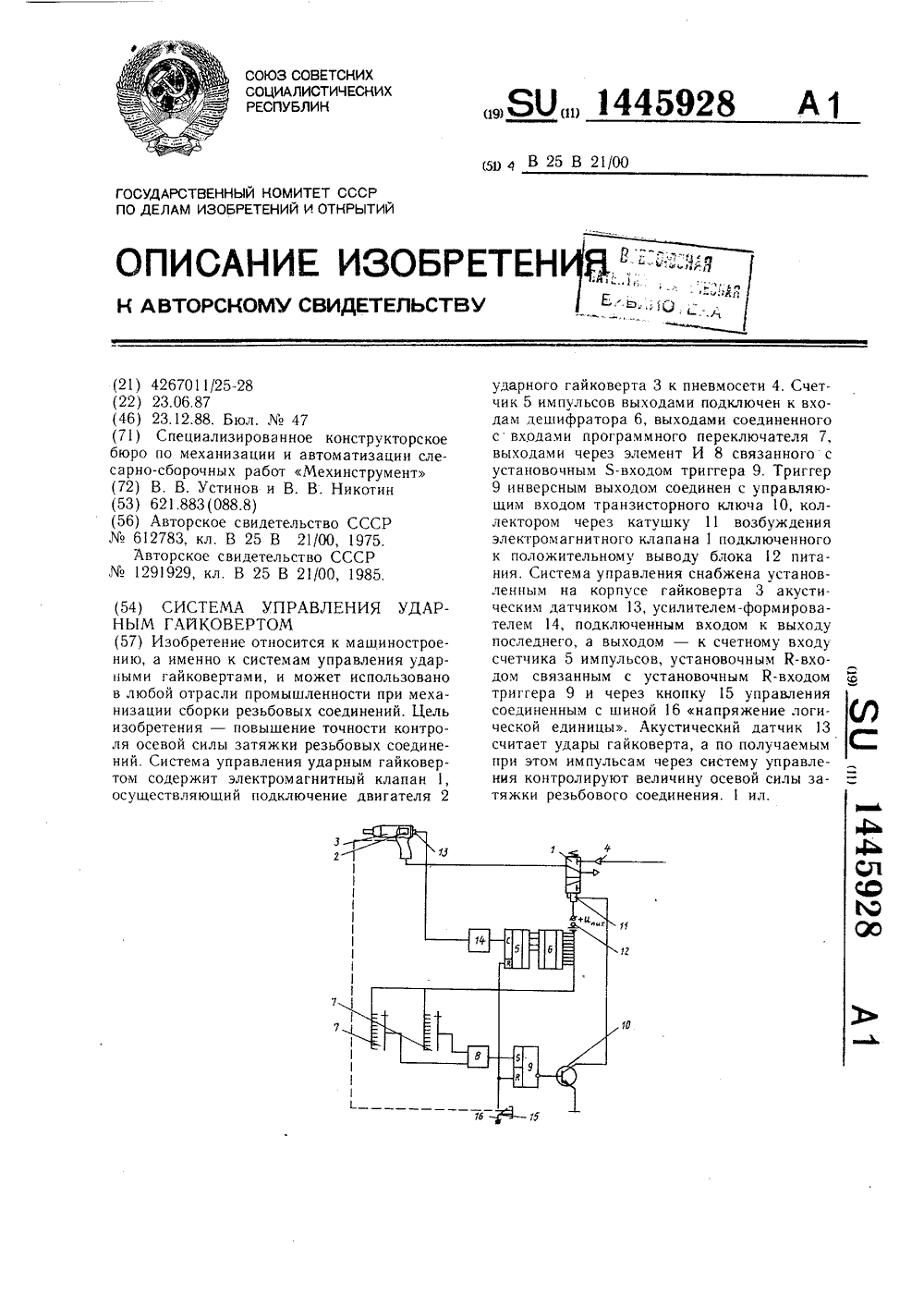

Номер патента: 1445928

Опубликовано: 23.12.1988

Авторы: Никотин, Устинов

МПК: B25B 21/00

Метки: гайковертом, ударным

...14, подключенным входом к выходу последнего и выходом - к счетному входу счетчика 5 импульсов, установочным К-входом связанным с установочным К-входом триггера 9 и через кнопку 15 управления соединенным с шиной 16 Напряжение логической единицы.Система управления ударным гайковертом работает следующим образом. Гайковерт 3 устанавливают на гайку резьбового соединения не показано) и нажимают кнопку 15 управления.При этом счетчик 5 импульсов и триггер 9 устанавливаются в нулевое состояние. На инверсном выходе триггера 9 устанавливается напряжение логической 1, транзисторный ключ 10 открывается и подключает катушку 11 возбуждения электромагнитного клапана 1 к блоку 12 питания, Клапан 1 срабатывает и соединяет двигатель 2...

Номер патента: 1064807

Опубликовано: 15.08.1987

Авторы: Голенков, Никотин, Сафаров

МПК: H01L 23/00

Метки: корпус, полупроводникового, прибора

...и низкое пробивное напряжение.25Целью изобретения является упрощение конструкции и увеличение пробивного напряжения.Цель достигается тем, что в корпусе полупроводникового .прибора, содер- З 0 жащем баллон из цоколя и керамического изолятора, в отверстия которого помещены металлические трубки, и ножка, состоящая из фланца с запрессованной медной вставкой, термокомпенсатора, прикрепленного к медной вста" вке, и токопроводящих выводов, при этом ножка снабжена керамической втулкой, коаксиально расположенной сбаллоном и образующей полость заУ 40 полненную защитным покрытием, причем втулка одним торцом соединена с фланцем, а другим с - токопроводящими выводами. 07 2На фиг.1 показан общий вид корпуса, на фиг.2 - конструкция ножки; на фиг.З...

Номер патента: 1291695

Опубликовано: 23.02.1987

Авторы: Берлянт, Жак, Любин, Никотин, Руб, Сафронков

МПК: E04H 12/28

Метки: металлическая, самонесущая, труба

...кольцевыми ребрами 2 швеллерного сечения, полок 3 наружных кольцевых ребер, проушин 4 с отверстиями 5, полиспастной системы 6, закрепленной на кар касе 7 здания, направляющих 8, установленных на покрытии здания 9, подращиваемой секции 10, опорных ребер 11, подставных балок 12.К оболочке дымовой трубы 1 приваривают наружные кольцевые ребра швеллер- ного сечения 2 с полками 3, обращенными в сторону оболочки трубы 1. К наружным кольцевым ребрам 2 швеллерного сечения приварены проушины 4 с отверстиями 5 для строповки полиспастной системы 6. После 30 монтажа оболочки трубы 1 и каркаса 7 здания с направляющими 8, доведенными до покрытия 9 здания полиспастной системой 6, осуществляют захват за строповочные фасонки и выдвижение оболочки трубы 1...

Номер патента: 1091875

Опубликовано: 15.05.1984

Авторы: Байрамкулов, Джашеев, Крашевич, Кузьминов, Никотин, Петерсон, Салпагаров, Страдымова

МПК: A01D 23/02

Метки: ботвы, головок, корнеплодов, корню, очиститель

...цапфы.45На фиг. 1 изображен схематично очистититель головок корнеплодов от ботвына корню, вид сверху; на фиг. 2 - то же,вид сбоку, на фиг. 3 - то же, сечение А-Ана фиг. 2,Очиститель головок корнеплодов от ботвы на корню содержит раму 1, несущуюнодшипниковые опоры 2 ведущих валов 3,с одного конца которых установлены шкивы 4 привода. Ведомые валы 5 установлены в подшипниковых корпусах 6 с горизонтальными цапфами 7, посредством которыхкаждый из корпусов 6 шарнирно связан скрогццтейном 8, выполненным в данном случае в виде двух сегментов, связанных болтовым соединением. На корпусе 6 шарнирно закреплен одним концом копир 9, который другим своим концом установлен на кронштейне 8, снабженном нижним и верхним штоками, установленными...

Номер патента: 653551

Опубликовано: 25.03.1979

Авторы: Зубов, Кондратько, Курицын, Никотин, Русаков

МПК: G01N 27/86

Метки: дефектов, обнаружения

...электрод 4, соединенный с источником 5 постоянного или переменного напряжения, ионизатор б и считывающий электрод 7, соединенный с входным сопротивлением Вв измерительного или регистрирующего прибора (не показан), а также магнит 8, предназначенный для удержания внутреннего электрода в фиксированном положении относительно электродов 1 и 4.Устройство работает следующим образом.Трубка 3 подается в устройство с технологической скоростью, обеспечивающей заданную производительность контроляВнутренний электрод 1, введенный заранее внутрь контролируе мой трубки, удерживается ферромагнит ной насадкой 2 и электромагнитом 8 вФормула изобретения Составитель И.Ардашеваа Техред Л.Алферова Корректор М.Пож Редакто П.Козл 089 дар иэ...

Номер патента: 648899

Опубликовано: 25.02.1979

Авторы: Зубов, Кондратько, Курицын, Никотин, Русаков

МПК: G01N 27/86

Метки: дефектов, обнаружения

...путем непрерывного слежения за положением электрода, располагаемого внутри иэделия. Это достигается тем, что устр блоком регистрации сигналов э подключенным к одному из элек костныи преобразователь, электрсостоящий из пучка проводниковнитной насадки 2, располагаетсялируемого изделия, например т1 ,трубы устанавливают испытательнсоединенный с источником 4 наптывающий электрод 5, соединениндикатора 6 и блока 7 регисэлектрода 1,Контур 8 магнитной цепи преэлектромагнит, предназначенныйвнутреннего электрода в определнии относительно электродов 5 и ыи на трубе 9. Устройство работает следующим о К испытательному электролу 3ается испытательное импульсное нап648899 Составитель Н, До Техред М. Келеме Корректор Л. Веселовская гов Реда кто...

Номер патента: 142551

Опубликовано: 01.01.1961

Авторы: Гончаров, Никотин, Федоров

МПК: A43D 21/00, A43D 23/02

Метки: заготовки, затяжки, круговой, ней, обуви, предварительно, пришитым, рантом

...а пара затяжных носочных пластин 14 и пара затяжных пяточцых пластин 15 соединены между собою (в паре) соогветственно шарнцрамц 1 б и 17 и имеют возможность поворачиваться в результате взаимодействия пазов 18 и 19 пластин с пальцами 20 и 21, находящимися на пластинодержателях 22 и 28.По контуру затяжки пластины заходят немного одна на другую, так что при увеличении размера ботинка в длину непрерывность контура сохраняется,На затяжных пластинах имеются выступы 24 высотой несколько меньше толщины годошвы 25, пр 1 цазначенные для центрирования подошвы,Верхняя часть станины 1 имеет круглый флацсц с прямоугольными пазами являющимися направляющими для пластицодержателей 2 б средних затяжных пластин 1, пластццодержателей 22 для...

Номер патента: 96062

Опубликовано: 01.01.1953

Авторы: Кашин, Мусатова, Никотин, Саакян

МПК: H01B 13/10, H01B 13/16

Метки: герметизации, кабелей, продольной, электрических

...применению для заполнения пустот ме)кду составными част 5 ми каоел 5 1 изкомолскулярнОГО полиизобутилсна (молекулярный вес (5000 - 20000) или натрий бутадиенового каучука с неизмеримой пластичностью (жидкий) и без пластифицирующих добавок.Герметизацию литцы наиболее целесообразно осуществлять путем пропускания центральной проволоки или прядки через полую коробку, периодически заполняемую жидким полиизобутилсном или натрийбутадиеновым каучуком и расположенную в гнезде клети сигары, наиболес близком от выхода.При изоляции на холодном прессс литца перед пало)кением резиновой ленты пропускаотся через ванну, заполненную одним из вьшеупомянутых веществ.Л 1 сждуж 1,ьн 515 Гс)мстиза 1 и 51 мО- жет производиться либо путем проГ 1 ускае 1...

Номер патента: 51970

Опубликовано: 01.01.1937

Авторы: Горшков, Никотин, Нодельман, Чесноков

МПК: H01B 19/00

Метки: гибкого, изоляционной, кабеля, оболочки, приготовления, электрического

...ечатный Труд" Зак. 6398 - 7 СО Предметом настоящего изобретения является способ приготовления изоляционной оболочки для гибкого электрического кабеля на основе натурального или синтетического каучука или их смеси,Согласно изобретению, в резиновую смесь вводят хлоропроизводные дифенила и углеводородов с целью повышения негорючести изоляции,Таким образом, предлагаемая изоляционная масса для гибкого кабеля состоит из совпрена (и - полихлоропрена), минеральных порошков, применяемых в производстве проводов с резиновой изоляцией, хлорированных дифенилов и хлорированных углеводородов, В случае необходимости в массу может быть введена примесь натурального или синтетического натрий-бутадиенового каучука, Содержание отдельных...

Номер патента: 51649

Опубликовано: 01.01.1937

Авторы: Горшков, Никотин, Нодельман, Чесноков

МПК: C08K 5/523, C08L 7/00

Метки: кабельная, масса, резиновая

...в качестве защитной и изоляционной оболочек. Кроме того, масса может быть при. менена во всех случаях, когда требуются защитные негорючие обкладки и т. и.Кроме негорючести и наличия изоляционных свойств, масса по данным авторов, нефте-и маслостойка, не изменяет своих свойств при длительном нагреве до 80, не поддается влияниям атмосферы, озона, обладает гибкостью натурального каучука, легко обрабатывается на мешательных вальцах и шприцуется. С точки зрения механической прочности масса не уступает аналогичным смесям с натуральным каучуком или синтетическим спиртовым каучуком.При изготовлении кабелей токоведущая жила кабеля может быть изо-лирована или нормальной (горючей) резиновой изоляцией (из натурального каучука или синтетического...
