Способ испытания тканевых и пленочных материалов на растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

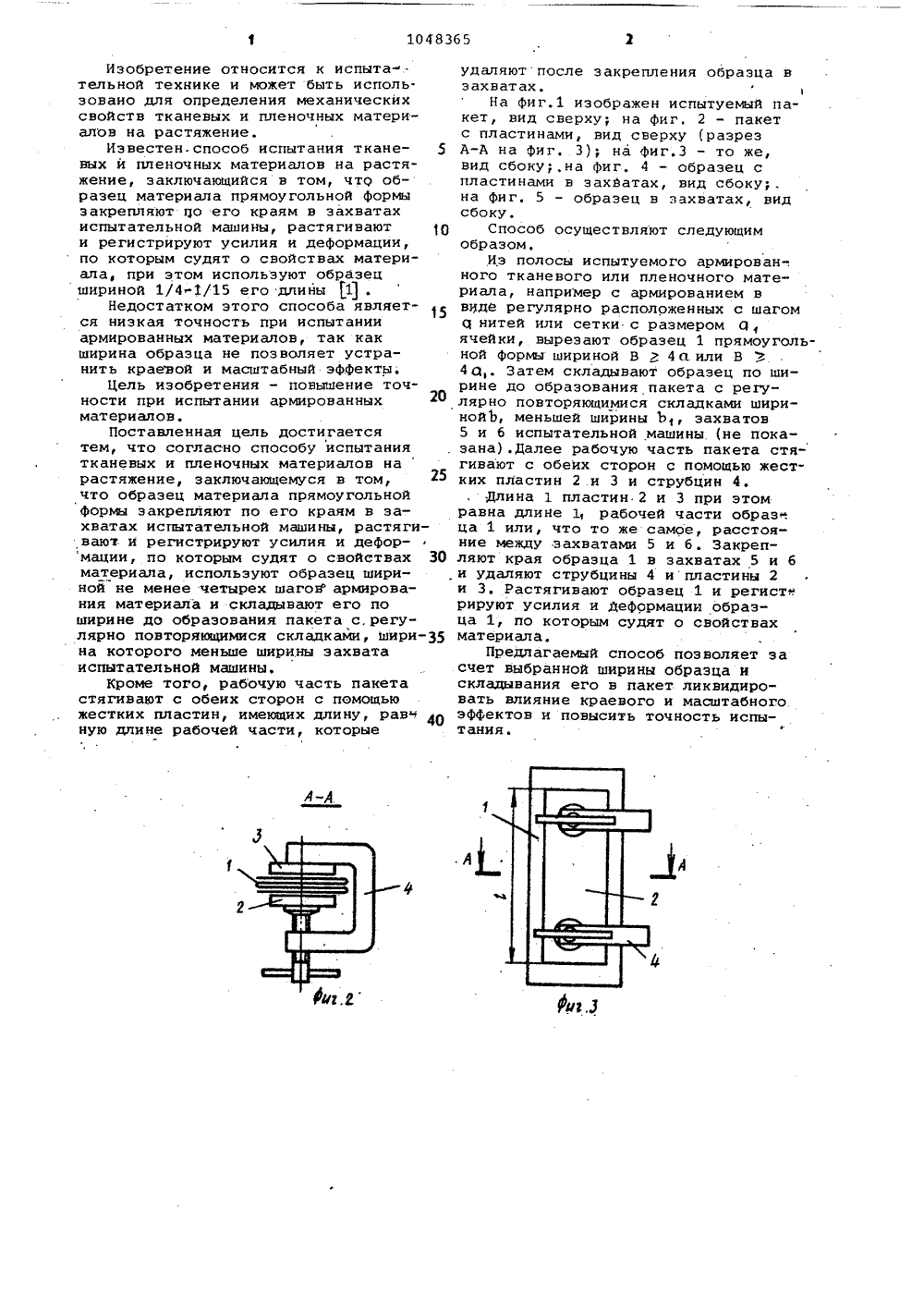

(3 ИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМ У ТЕЛЬ оскви н твенный гоо-исследова Игипросель" АНИЯ НА Р о об ТКАНЕВЫХ . СТЯЖЕНИЕМ азец ьи закреп-испытаи регист-. по котоИ ПЛЕН заключ матери ляют п тельно рируют иатахают ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН(71) Украинский государловной проектный и наутельский институт "УкрНхоз"(54)(57) 1.СПОСОБ ИСПИТОЧНЫХ МАТЕРИАЛОВающийся в том, чала прямоугольнойо его краям в захй машины, растягусилия и деформ рым судят о свойствах материала, о т л и ч а ю щ и й с я тем, что, с целью повышения точности,при испы танин армированных материалов, используют образец шириной не менее четырех шагов армирования материала и складывают его по ширине до образования пакета с регулярно повторяю щимися складками, ширина которого меньше ширины захвата испытательной машины.2, .Способ по п.1, о т л и ч а ю щ и й с я тем, что рабочую часть пакета стягивают с обеих сторон с помощью аестких пластин, имеющих дл ну равную длине рабочей части, кото рые удапяют после закрепления образ ца в захватах.Изобретение относится к испыта.тельной технике и может быть исполь.эовано для определения механическихсвойств тканевых и пленочных материалов на растяжение.Известен-способ испытания тканевых и пленочных материалов на растяжение, заключающийся в том, чтр образец материала прямоугольной формызакрепляют цо его краям в захватахиспытательной машины, растягиваюти регистрируют усилия и деформации,по которым судят о свойствах материала, при этом используют образецшириной 1/41/15 его длины 1 .Недостатком этого способа является низкая точность при испытанииармированных материалов, так какширина образца не позволяет устранить краевой и масштабный эффекты,Цель изобретения - повышение точности при испытании армированныхматериалов,Поставленная цель достигаетсятем, что согласно способу испытаниятканевых и пленочных материалов нарастяжение, заключающемуся в том,что образец материала прямоугольнойФормы закрепляют по его краям в захватах испытательной машины, растягивают и регистрируют усилия и деформации, по которым судят о свойствах 30материала, используют образец шириной не менее четырех шаговармирования материала и складывают его поширине до образования пакета с, регулярно повторяющимися складками, шири на которого меньше ширины захватаиспытательной машины,Кроме того, рабочую часть пакетастягивают с обеих сторон с помощьюжестких пластин, имеющих длину равч 40ную длине рабочей части, которые удаляютпосле закрепления образца взахватах.На фиг.1 изображен испытуемый пакет, вид сверху; на фиг. 2 - пакетс пластинами, вид сверху (разрезА-А на фиг. 3); на Фиг.3 - то же,вид сбоку;,на фиг. 4 - образец спластинами в захватах, вид сбоку;.на Фиг. 5 - образец в захватах, видсбоку.Способ осуществляют следующимобразом,Из полосы испытуемого армирован-.ного тканевого или пленочного материала, например с армированием ввюде регулярно расположенных с шагомО нитей или сетки с размером Р,ячейки, вырезают образец 1 прямоугольной Формы шириной В ) 4 а.или В Ъ4 Р,. Затем складывают образец по ширине до образования пакета с регулярно повторяющимися складками ширинойЬ, меньшей ширины Ъ захватов5 и б испытательной машины (не показана).Далее рабочую часть пакета стягивают с обеих сторон с помощью жестких пластин 2 и 3 и струбцин 4.длина 1 пластин 2 и 3 при этомравна длине 1, рабочей части образ-.ца 1 или, что то же самое, расстояние между захватами 5 и б. Закрепляют края образца 1 в захватах 5 и би удаляют струбцины 4 ипластины 2и 3. Растягивают образец 1 и регист,.рируют усилия и деформации образца 1, по которым судят о свойствахматериала,Предлагаемый способ позволяет засчет выбранной ширины образца искладывания его в пакет ликвидировать влияние краевого и масштабногоэффектов и повысить точность испытания.l ВН Заказ 84 4/5 оектная СоставителЮ В. РотницкаяПетрова Техред М. Гергель49Тираж 873ИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб.илиал ППП "Патентф, г. Ужгород, ул. орректор А. Дзяткоодписное
СмотретьЗаявка
3430719, 26.04.1982
УКРАИНСКИЙ ГОСУДАРСТВЕННЫЙ ГОЛОВНОЙ ПРОЕКТНЫЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "УКРНИИГИПРОСЕЛЬХОЗ"
СЫТНИК ВИТАЛИЙ ИВАНОВИЧ, МОСКВИН ДМИТРИЙ ФЕДОРОВИЧ, ОРДЫНСКАЯ ТАМАРА МИХАЙЛОВНА
МПК / Метки
МПК: G01N 3/08
Метки: испытания, пленочных, растяжение, тканьевых
Опубликовано: 15.10.1983
