Мингалеев

Номер патента: 741261

Опубликовано: 15.06.1980

Авторы: Мингалеев, Пластун

МПК: G06F 5/02

Метки: двоичный, код, кода, троичного

...систему логических функций и могут быть реализованы, например, при помощи ферритовых логических элементов.На входные шины Х и Х преобразователя подаются кодовые комбинации н троичной Форме (по шине Х с естест со вторым входом отрицательногосигнала шестого троичного элемента,выходы пятого и шестого троичныхэлементов соединены соответственносо вторыми входами положительныхсигналов седьмого и восьмого троичных элементов.На Фиг. 1 представлена блок-схематрехступенчатого преобразователя троичного кода 1,0,1 в двоичный код; наФиг, 2 - временная диаграмма работыпреобразонателя,Первую ступень преобразователясоставляют первый, второй, третий ичетвертый троичные элементы 1 - 4,вторую ступень преобразователяпятый и шестой троичные элементы...

Номер патента: 737143

Опубликовано: 30.05.1980

Авторы: Игнатьев, Мингалеев

МПК: B23D 33/08

Метки: прижимное

...ползунз 2 смонтированы, поворотный диск 5 и тор;мозная колодка б. Тормозная колодка б подпружвнена к цилиндрической по.веркност 11 диска 5 при помощи пружины 7, а усилие ее прижима регулируется при помощ установленного в ползуне 2 винта 8, взаимодецствующего с пружиной 7. В диске 5 выполнен диаметральный паз 9, в котором эксцентрично оси поворота диска 5 установлен ролик в виде подшипника 10, посаженный,на промежуточный элемент 11, выполненный в виде поводка, другой конец которого:аделан в ползун 12 ножниц. Диск 5 установлен с возможностью поворота при контакте прижимной,пяты 1 с разрезаемым прокатом 13 и ползуна 2 с регулируемым упором 4, смонтированным на станине 4.Для прижима сортового проката рабочий орган может быть выполнен в...

Номер патента: 734692

Опубликовано: 15.05.1980

Авторы: Мингалеев, Пластун

МПК: G06F 11/00

Метки: канала, неисправного

...неисправности канала 6 на выходе 9 92 4Шина 6 первого квнвлв соединена с первыми входами первого и второго элементов 1 и 2, шина 7 второго канала соединена со вторым входом второго элемента 2 и с первым входом третьего элемента 3, Шина 8 третьего канала соединена со вторыми входами первого и третьего элементов 1 и 3. Выход первого элемента 1 соединен с первыми входами чет-, вертого и пятого элементов 4 и 5. Выход второго элемента 2 соединен со вторым входом четвертого элемента 4 и с четвертым входом пятого элемента 5.Вы ход третьего элемента 3 соединен с чет- вертым входом четвертого элемента 4.В таблице представлен принцип работы каждого троичного элемента 1-5Таким образом, на выходе 9 информация появляется при испрввности...

Номер патента: 734684

Опубликовано: 15.05.1980

Авторы: Мингалеев, Пластун

МПК: G06F 7/50

Метки: модулю, сумматор, три

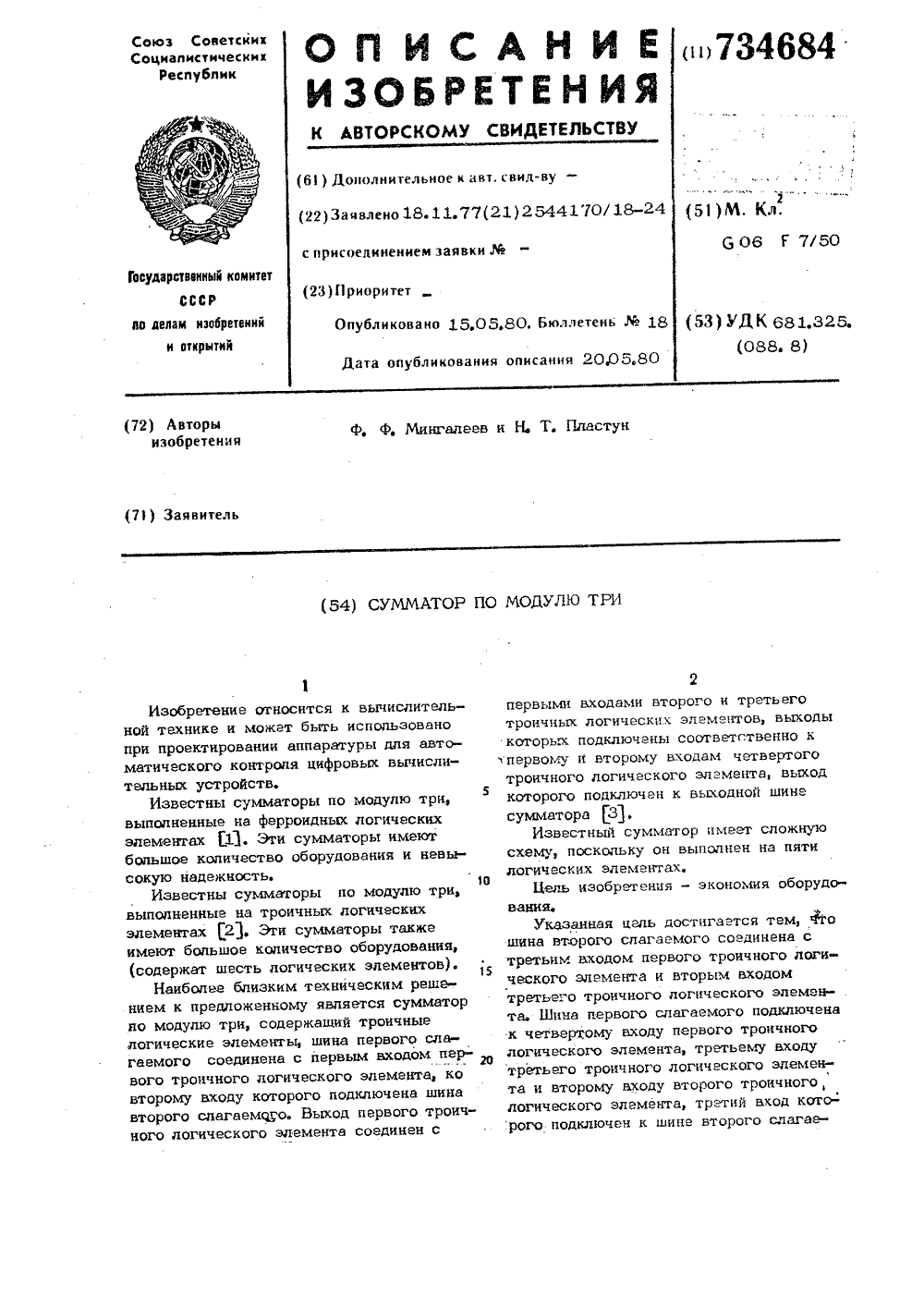

...модулю три "В (3).Система тактового питания сумматора - трехфазная, при этом каждый следующий разряд слагаемого поступает на вход сумматора через три фазы (один такт) передачи информации по элементам схемы (фиг. 2).Тактовым импульсовм первой фазы считывается информация с троичного логического элемента 7, импульсом второй фазы - с разрядов 1-4 регистра и троичных логических элементов 1 п 8,9, а импульсом третьей фазы - строичных логических элементов 5,6 и10.Рассмотрим работу сумматора по модулю три на примерах определения остат ков восьми чисел, представленных втабл, 2, "1" в двоичной системе счисления представляется положительнымсигналом в разряде, а "О" - отсутствиемсигнала в разряде. Числа на разрядах 20 регистра меняются в каждом...

Номер патента: 733109

Опубликовано: 05.05.1980

Авторы: Мингалеев, Пластун

МПК: H03K 23/00

Метки: импульсов, п-разрядный, реверсивный, счетчик, троичный

...состояния "+1" или " - 1"разряда счетчика в виде генерации импульсовположительной полярности на его выходах.Состояние +1" первого разряда счетчика снимается с выхода элемента 5, а состояние- 1" - с выхода элемента 6. Состояние "+1"второго разряда счетчика снимается с выходаэлемента 11, а состояние " - 1" - с выходаэлемента 12,При поступлении на обнуляющую шину 13положительного импульса на элементах 5 или6, 11 илн 12 происходит компенсация импульсов состояния разрядов счетчика, т:е. обнуление счетчика.При поступлении на установочную "шину 15положительного импульса разряд счетчикаустанавливается в состояние "+1", при поступлении отрицательного импульса - в состояниеЭЭФ)При необходимости записи кода иекоторогочисла на установочные...

Номер патента: 728123

Опубликовано: 15.04.1980

Авторы: Братушкин, Мингалеев, Пластун

МПК: G06F 5/02

Метки: дешифратор

...на выхой шины 8 де.элемента 3, имельный сигнал од элемента 6, жнтельный сигнал од 3 дешифратофункциониро ствии с входной тся следующим на фиг.2). Тактовым им такта согласно лльсом первой фазыгике работы элементНа входные шины дешифратора подаются кодовые комбинации в двоичной форме (по шине 8 с весом 2, по шине 10-2, по шине 9.2 ), при этом на одной из выходных шиндешифратора (на выходах элементов 4-7) появляется сигнал положительной или отрицатель. ной полярности, однозначно соответствующийвходной комбинации сигналов, При подаче двоичного кода на шину 8 "1" представляется сигналом положительной полярности, а "0" -сигналом отрицательной полярности. При подачедвоичного кода на шины 10 и 9 "1" представляется сигналом положительной...

Номер патента: 718255

Опубликовано: 29.02.1980

Авторы: Киселев, Мингалеев, Подобин

МПК: B27F 7/06

Метки: головка, проволокосшивная

...включает в себя гильзу 6, шток 7, тарированную пружину 8 и резьбовую втулку 9, Шток 7 поджат тарированной пружиной 8 и может перемещаться в гильзе 6. Подающий механизм 10 посредством поддерживающего кронштейна 11 закреплен на корпусе 1 и установлен на одном валу 12 с зубчатым коническим колесом 13, от которого и приводится в движение флажок 14 бесконтактного конечного выключателя 15, закрепленный на конце вала 12. Бесконтактный конечный выключатель 15 с флажком 14 служат для остановки привода проволокосшивной головки,Перед началом работы проволокосшивная головка устанавливается на соответствующую высоту методом подъема или опускания и крепится кронштейном 5 на станке.Проволокосшивная головка работает следующим образом.В момент...

Номер патента: 705689

Опубликовано: 25.12.1979

Авторы: Мингалеев, Пластун

МПК: H03K 29/00

Метки: счетчик

...элемента 2 и установочным входом 4 того же разряда 1.Устройство работает следующимобразом .Каждый разряд 1 счетчика выполнен на двух элементах 2 и 3, каждыйиз которых выполняет троичные операции, описываемые таблицей.Указанные операции образуют Функционально полную систему логических 30. функций,На элементах 2 и 3 Формируютсяимпульсы состояния разряда счетчика,а на элементе 2 - импульс переноса вследующий разряд счетчика. 35На вход 5 подаются подсчитываемые импульсы, При поступлении импульса на вход 5 состояние первого разряда 1 счетчика меняется на обратное, Перенос в следующий разряд на 4 Овыходе элементов 2 и 3 представленположительным импульсом, и появляется при переходе счетчика иэ состояния логического О в состояние логической...

Номер патента: 702517

Опубликовано: 05.12.1979

Авторы: Мингалеев, Пластун

МПК: H03K 13/247

Метки: дешифратор

...с первым входом логического элемента 13 и с вторым входомлогического элемента 14, Выходлогического элемента 4 подключен кпервому входу и к вторым входам соответственно логических элементов 15,и 12, 13, 1 б. Выход логическогоэлемента 5 соединен с первым входоми с вторйми входами соответственнологических элементов 14 и 11, 17, 18, 30 Выход логического элемента 9 подклю-"чен кпервому входу и к второмувходу соответственно логических элементов 17 и 15. Выход логическогоэлемента 10 соединен с первыми входа ми логических элементов 1 б и 18, Выходы логических элементов с 11 по 18включительно образуют выходные шины с 23 по 30.ДешиФратор работает следующим 40 образом. Каждый логический элемент1,2 18 реализует троичныеоперации, опи;.ываемые...

Номер патента: 692095

Опубликовано: 15.10.1979

Авторы: Мингалеев, Пластун

МПК: H03K 23/10

Метки: двоичный, импульсов, п-разрядный, счетчик

...работает следующим об"разом.Перед началом функционированияустройства по шине установки в Оф 1 6010 подается импульс, который устанавливает троичвые логические элементы,2, 5, 8 в исходное состояние,При необходимости записи кода некоторого числа по шинам 9 подаются , 65 значения разрядов записываемого числа,Система тактового питания схемы счетчика - трехфазная, при этом каждый следующий разряд слагаемого поступает на четвертые входы элементов 1 и 3 через три фазы (один такт) переачи информации по элементам схемы 1(фиг, 2) . Тактовым импульсом первой фазы считывается информация с элементов 4 и 8, второй фазы - с элементов 1, 5 и б; а третьей фазы - с элементов 2, 3 и 7. Импульсы поступают на четвертые входы элементов 1 и 3 во время...

Номер патента: 692091

Опубликовано: 15.10.1979

Авторы: Мингалеев, Пластун

МПК: H03K 23/00

Метки: импульсов, п-разрядный, реверсивный, счетчик

...элементов 3,4 и 9, Импульсыпоступают на счетную шину 13 первого,разряда во время тактового импульсапервой Фазы.На Фиг. 2 приведены временныедиаграммы прямого счета с 000 до 100и обратного счета импульсов с 100до 111.При поступлении первого импульсапо шине 16 тактовым импульсом первойфазы первого такта согласно логикеработы элемента положительный сигналпередается на первый вход элемента 1;имйульсом второй Фазы положительныйсигнал с элемента 1 передается напервый вход элемента 3; импульсомтретьей фазы положительный сигнал сэлемента 3 передается на четвертыевходы элементов 1, 2 и выходит изсчетчика, образуя первый разряд.Результирующее состояние выходасчетчика - 001.При поступлении второго импульсапо шине 16 тактовым импульсом первой фазы...

Номер патента: 678675

Опубликовано: 05.08.1979

Авторы: Мингалеев, Павлов, Пластун

МПК: H03K 23/10

Метки: двоичный, импульсов, п-разрядный, счетчик

...счетчика.На фиг. 1 представлена схема трехразрядного двоичного счетчика импульсов (первый разряд счетчика - элементы 1-4, второй разряд - элементы 5-8, третий разряд - элементы 9,10) на фиг. 2 - временная диаграмма. 5 10 15 20 25 30 35 40 При необходимости записи кода некоторого числа на установочные входы ф 1 разрядов счетчика подаются значения разрядов записываемого числа.Система тактового питания схемы счетчика - трехфазная; при этом каждый следующий разряд слагаемого посту. пает на счетный вход +1 элемента 1 через три фазы (один такт) передачи информации по элементам схемы (фиг,2).Тактовым импульсом первой фазы информация считывается с элементов 5,6 и 10, импульсом второй фазы - с элементов 1,2,7 и 8, импульсом третьей фазы - с...

Номер патента: 677759

Опубликовано: 05.08.1979

Авторы: Елисеев, Киселев, Мингалеев, Пучков

МПК: B02C 4/02

Метки: древесины, измельчения

...для измельчения древесины,устройствобщий вид,Устройство состоит из станины 1,на верхней части которой смонтированысмыкакзцие валки 2 с гидроприемниками 3 и приемной воронкой 4, а в нижнейчасти смонтированы приемник 5, рама 6,установленная колесами 7 на рельсах 8.На раме 6 закреплены барабаны 9 с выступающими над их поверхностью зубьями10 и разгрузочная воронка 1 1, Приемник5 снабжен клинообразным распределителем 12 частиц.Устройство работает следующим образом.Иревесина в виде щепы, опилок, станочной стружки, обрезки деревообработкии лесопиления, предварительно разделенных на отрезки требуемой длины, подаютин ректор И, М ПодписССР Заказ 4461/2 Тираж 715 ЦНИИПИ Государственного комите по делам изобретений и открь 113035, Москва, Ж,...

Номер патента: 669354

Опубликовано: 25.06.1979

Авторы: Мингалеев, Павлов, Пластун

МПК: G06F 7/50

Метки: модулю, сумматор, три

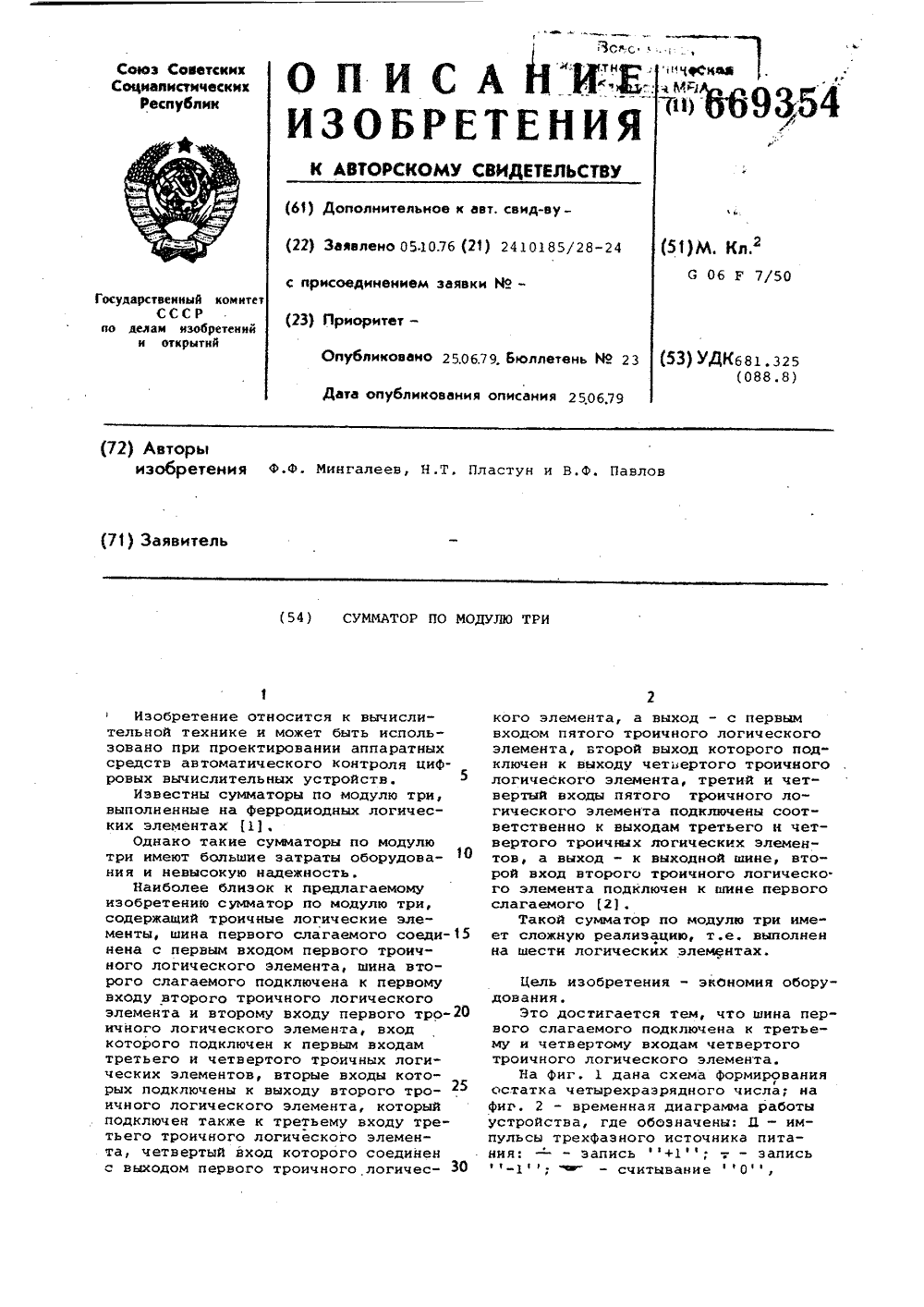

...тактового питания схемысумматора-трехфазная; при этом каждый следующий разряд слагаемого поступает на вход сумматора через три Фазы (один такт) передачи информациипо элементам схемы (см. Фиг. 2).Тактовым импульсом первой Фазы 6считывается информация с троичных логических элементов 7 и 8, второй Фазы - с разрядов регистра 1 - 4 и тро"ичных логических элементов 9 и 10, атретьей фазы - с троичных логическихэлементов 5, 6 и 11. Рассмотрим работу сумматора по модулю три на примерах определения остатков восьми чисел, представленныхв табл. 2. 1 в двоичной системесчисления представляется положительным сигналом в разряде, а 0отсутствием сигнала в разряде, Числа на разрядах регистра 1 - 4 меняются в каждом такте последовательнов соответствии с...

Номер патента: 653746

Опубликовано: 25.03.1979

Автор: Мингалеев

МПК: H03K 23/02

Метки: двоичный, импульсов, счетчик

...что определяет следующие свойства всех разрядов счетчика: сигнал, подаваемый на вход функционального полного триггера, изменяет его состояние на время следующего такта, после окончания такта триггер автоматически обнуляется, если на входе нет никаких управляющих сигналов. В состав счетчика также входит блок 5 сквозного переноса, состоящий из последовательно включенных логических элементов И - НЕ, входные логические элементы 6 - 9 2 И - ИЛИ - НЕ и логический элемент 10 И - НЕ, на вход которого подается сигнал обнуления. Входные импульсы поступают на вход блока 5. Выходные сигналы снимают с прямых выходов разрядов счетчика. Выходы разрядов счетчика имеют естественные веса: 2 О, 2, 2, 23. Они соединены с соответствующими входами...

Номер патента: 646458

Опубликовано: 05.02.1979

Авторы: Мингалеев, Павлов, Пластун

МПК: H04L 17/02

Метки: информации, передачи

...информации из передающегоблока 1 происходит циклически масЗО сивами слов. Прн этом последнее словоб 46458 формула изобретения 1 лонол о-лолою ЦНИИПИ Заказ 129/4 ираж 774 Подписно Г массива является контрольной суммой,представленной в инверсной форме.В цикле передачи информация изпередающего блока 1 по П саналампоступает на входы коммутатора 2приема информации, Прием информациииэ передающего блока 1 происходиттолько от одного канала, номер которого определяется состоянием счет"чика 7 сбоев связи с передающим блоком 1:000 - 1 канал001 - П канал010 - Ш канали т,д.Разрядность счетчика 7 определяется по формулещР,где и) - количество разрядов счетчика 7,р - количество каналов резервированного передающего блока 1.Выходы...

Номер патента: 638960

Опубликовано: 25.12.1978

Авторы: Мингалеев, Павлов, Пластун

МПК: G06F 7/385

Метки: двоичный, сумматор

...- число 6 представляется отсутствием сигнала в первом разряде и положительными сигналами во 50втором и третьем разрядах.Положительный сигнал первого разряда первого слагаемого подается на первый вход троичного логического элемента 1, 55Тактовым импульсом первой Фазы первого такта считывается инФормация строичного логического элемента 1 исогласно логике работы элемента, приведенной в таблице, положительныйсигнал с троичного логического злекента 1 передается на первый входтроичных логических элементов 2 и 5; импульсом второй фазы положительныйсигнал с троичного логического элемента 2 передается на первый входтроичных логических элементов 3 и 4,а с троичного логического элемента 5передается на четвертый вход троичного ло ического...

Номер патента: 625947

Опубликовано: 30.09.1978

Авторы: Вайцеховский, Игнатьев, Мингалеев, Поливодин

МПК: B30B 15/12

Метки: инструментом, механизм, пресса, привода, расцепления

...паз 7, причем одна из ступеней имеет форму, соответствующую форме одноплечего рычага, который в положении сцепления размещается в этой ступени паза. Поворотная ось н одноплечий рычаг связаны между собой посредством фигурного паза 8, в котором размещен палец 9.Механизм расцепления привода пресса с инструментом, установленным в держателе,смонтированном в ползуне пресса, и сцепления держателя инструмента с рукояткой ручного управления работает следующим образом,В исходном состоянии ползун 2 находит ся в верхнем крайнем положении, а одноплечий рычаг б утоплен в ступенчатом пазу 7 ползуна, тем самым держатель инструмента 1 фиксируется относительно ползуна. Для совмещения оси инструмента с цент ром пробиваемого отверстия поворачивают...

Номер патента: 585061

Опубликовано: 25.12.1977

Авторы: Глебашев, Елисеев, Мингалеев

МПК: B27C 9/04

Метки: базирующий, выборки, гнезд, деревянных, изделиях, станка, стол

...3. На столе 1 смонтированыпневмоприжимы 4, механизм подачи 5, выполненный в виде клиноременного транспортера, одна ветвь 6 которого движется в продольном пазу 7 балки 2, причем обе ветвискользят по линейкам 8, удерживаемых штоками 9 и пружинами 10, На столе 1 станкаразмешены выдвижной упор 11, базируюшиеупоры 12 и доталкиватель 13.Работа на столе станка осушествляетсяследующим образом,Механизмом подачи 5 дверное полотноподается на базируюший стол 1. В процессеперемешения дверное полотно нажимает наконечный выключатель, который дает команду на срабатывание выдвижного упора 11 икоманду на срабатывание доталкивателя 13,Дверное полотно останавливается выдвижнымупором 11, затем доталкивателем 13 прижимается к базпруюшим упорам 12. Приподходе...

Номер патента: 576266

Опубликовано: 15.10.1977

Авторы: Воеводин, Дурновский, Киселев, Мингалеев

МПК: B65G 63/02

Метки: блоков, волокнистого, манипулятор, переноса, укладки, утеплителя

...шток которого выполнен в виде рейки и связан с шестерней 4, установленной на хвостовике цилиндра 5 подъема. На цилиндре 5 консольно укреплен цилиндр 6 телескопической стрелы 7, жестко связанный с цилиндром 8 ориентации, шток которого снабжен зубчатой рейкой и связан с шестерней 9, установленной на хвостовике цилиндра сталкивания 10, размещенного на свободном конце стрелы 7. Захват 11 закреплен на корпусе цилиндра 10 и выполнен в виде пластины со стержнями 12, на рабочей поверхности которых имеются пикообразные утолщения 13, направленные вниз. Стержни 12 пропущены в отверстия плиты 14, укрепленной на штоке цилиндра 10.11 ри необходимости осуществить подъем, транспортировку н укладку блока волокнистого утеплителя, с помощью цилиндра...

Номер патента: 571913

Опубликовано: 05.09.1977

Автор: Мингалеев

МПК: H03K 23/02

Метки: двоичный, импульсов, счетчик

...со счетчика пронзводитЗОся с выходов 17, 19 у нечетных разрядов, 3 и с инверсных выходов 18, 20 учетных разрядов 2, 4.Прн поступлении импульса из источникасигналов "Обнулениеф на вход логического 85элемента 14, на входах алементов 10-13запрещается регенерация содержимого нечетных разрядов счетчика 1,3, а на входытриггеров 2,4 четных разрядов счетчиказаписывается единица (ф 1), Результирую- фшее состояние прямых выходов, счетчика 010. Импульсыпоступающие на вход16, суммируются в двоичном счетчике.Прн поступлении первого импульса навход 16 через элемент 13 производится за- бпись единицы на триггер 1 первого разрядасчетчика 2, а не остальных триггерех счетчика происходит регенерация содержимогоРезультирующее состояние прямых выходов...

Номер патента: 536964

Опубликовано: 30.11.1976

Авторы: Елисеев, Мингалеев, Пучков

МПК: B27G 23/00

Метки: ножей, установки

...1 со скобой-захватом 2, при помощи которого зо устройство прикрепляют к кольцу 3 барабана станка стопорными винтами 4; измерительное устройство в виде микрометрического винта 5, на одном конце которого закреплена установочная плита 6, а другой конец входит в резьбовую часть втулки 7, имеющей буртик 8. На втулке 7 неподвижно закреплен нониусный диск 9. Установочная плита 6 снабжена направляющими пальцами 10, взаимодействующими с отверстиями, имеющимися в кронштейне . Рабочие поверхности 11 плиты 6 выполнены по радиусной кривой для более точной установки ножей 2, закрепленных в блоки при помощи болта 13.Установка ножей производится следующим образом,Приспособление при помощи скобы-захвата 2 и стопорных винтов 4 укрепляют на кольце 3...

Номер патента: 526507

Опубликовано: 30.08.1976

Авторы: Баталов, Данилов, Киселев, Мингалеев, Порохин

МПК: B27F 7/02

Метки: деревянных, ферм

...относитсяготовления деревянных фиспользовано в деревяннмостроении.Известно устройство для изготовления деревянных ферм, включающее пресс с основанием и подвижной в вертикальной плоскости плитой и опорные направляющие.Цель изобретения - повысить производительностьь и качество изготовления ферм.Это достигается тем, что на опорных направляющих установлены тележки, соединенные между собой жесткими стержнями, пропущенными через основание пресса, которое снабжено опорными башмаками.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 показан разр по А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - вид по стрел В на фиг. 1; на фиг, 5 - разрез по Г - Г фиг. 1; на фиг. 6 - вид по стрелке Д на фиг....

Номер патента: 525950

Опубликовано: 25.08.1976

Автор: Мингалеев

МПК: G06F 7/38

Метки: арифметическое

...знакового разряда регистра 3 соединен с первым входом элемента И 1 , второй вход которого соединен с тактовой шинойВторой такт", а выход - с входом триггера 12, прямой выход которого соединен с вторымвходомэлементаИЛИ 10, выход которого соединен с входом переноса в младший разряд блока 4.Регистры 2 и 3 представляют собойфункционально полный регистр, запись кода на который производится двумя тактирующими импульсами внутри такта.Группы элементов И 5 и 6, группа элементов ИЛИ 9 совмещаются с входными логиками триггеров регистра 2, 45Перед сравнением числа, заданные в дополнительном коде, направляются на регистры 1 и 3, Сравнение производится путем вычитания чисел с последующим анализом результата. При выполнении операции может 50 быть два...

Номер патента: 496110

Опубликовано: 25.12.1975

Авторы: Мингалеев, Поливодин, Шишкин

МПК: B23D 15/00

Метки: ножницы, проката, резки

...обладают большой 1металлоемкость из-за увеличенных габаритов станины,Цель изобретения - уменьшить габариты, и снизить вес ножниц. Для этого в пред: лагаемых ножницах один нодвижный суппортуустановлен в направляющих, расположенных: в другом подвижном суппорте перпенд- лярно к его направляющим, прн этом обаподвижных суппорта ивлятотся кулисамиодинаковых, кинематическн соединенных, горизонтально установлены направляющие8 другого полэуна 9, также являвшегосякулисой идентнчного крнвошипно-кулисногомеханизма кннематнчески соединенного спервым с помощью зубчатых колес 10,,11 и 12. Подвижной нож 13 установленв полэуне 9, в неподвижный нож 14-встакане 15.Прн порядке проката простой формымеханизм привода полэуна 9 отключаетсяи резание ведется...

Номер патента: 485447

Опубликовано: 25.09.1975

Авторы: Князюк, Мингалеев

МПК: G06F 7/39

Метки: восстановлением, деления, остатка, чисел

...с шиной 11 тактовых импульсов.50Первые входы первой дополнительнойгруипы 8 схем "И соединены с соответствующими выходами разрядов сумматора4, вторые входы - с нулевым выходом егознак свого разряда, третьи входы - с первыми входами второй дополнительной группы 9 схем фИ" и с выходом иивертора 6,а выходу - с соответствующими первымивходами схем "ИЛИф 10, выходы которыхсвязаны соответственно с входами вспомо 1 гательного регистра делимого 2, вторыевходы которой дополнительной группы схем"И" - с единичным выходом знаковогоразряда сумматора 4, третьи входы - ссоответствующими первыми входами схем"И" 7, выходы которых подключены соответственно ко вторым входам схем фИЛИф10, третьи входы которых соединены ссоответствующими выходами...

Номер патента: 481432

Опубликовано: 25.08.1975

Авторы: Глебашев, Елисеев, Мингалеев, Хатилович

МПК: B27L 11/02

Метки: деревообрабатывающего, зажимное, станка

...1 ожены механизм подачи 2 состоящийиз подающих 3 и прижимных 4 роликов,и заиплное устройство, предназначенйоедля удержания заготовки малой остаточной длины в процессе измельчения. Внутри корпуса зажимного устройства установлнны подпружиненые прижимные рыча 10 ги 5 с кулачками 6 Корпус выполнен ввиде двух полуцилийдров, соединенныхмежду собой П-образными связами 7. Кулачки 6 расположены с наклоном относительно продольнои оси рычагов 5, установленных свободно на осях 8 и охваченных пружинами 9.Торцовйй сторона корпуса зажимногоустроиства, расположенная у рабочегооргана 10 деревообрабатывающего стан.ка, имеет вогнутую поверхность, описан 2 о ную по радиусной кривой,Рабочий орган 10 установлен в приемнике 11 отру,йки, который служит...

Номер патента: 419380

Опубликовано: 15.03.1974

Авторы: Баталов, Глебашев, Елисеев, Мингалеев

МПК: B27C 9/04

Метки: деревообрабатывающийстанок, многошпиндельный

...суппортов, внд сбоку; ца фцг. 5 стол, внд сбоку; на фнг. 6 - стол, внд спередц; цд фцг. 7 показано,рдсполоокецце ц направленце перемещения головок.Станок содержит станину 1 ц подвижные ба,5 кц 2 и , устдцовленные на горизонтльцх круглых напрагля 5 ощцх 4 и д. На балке 2 верт:ндльно закреплены суппорты 6 долбежных головок Т, цд балыке 3 закреплены суппорты 8, 5 .д которых сооТцрованы горизонтально-фрезер:ье галозкц 9. 1-1 а неподвцжной балке 10 устацовле;ы супцорты 11 с закрепленными на :;цх вертцкдг 5 ьымц треяппндельцыо 5 ц голов- .:. 12.1 о Стол 13 станка, выполненный,в виде балки,установлст 55 а всртцкальных стержнях в нацравляющ:х втулках 14 ц снабжен двумя консольными кронштсйпамн 15, персставляе 5 мымч з пазах 1 б стола цо...

Номер патента: 398948

Опубликовано: 01.01.1973

Авторы: Мингалеев, Мухамедсева

МПК: G06F 7/52

Метки: восстановления, деления, остатка, чисел

...кода 7 и выход регистра 2. Устройство включает две схемы И 8 и 9 п схему ИЛИ 10,Выход рег стра 3 соединен со входом регистра 4, а регистр 4 - цепью сдвига на одинразряд влево с регистром 3.Прц делении двух чисел, заданных дополни 5 тельным кодом, код делимого направляется нарегистр 2, а код делителя - на регистр 1,В начале текущего такта анализируютсязнаки кодов делимого (остатка) и делителя.Прн совпадении знаков (00 илп 11) на схему1 о суммирования подается обрачный код, при несовпадении знаков (О 1 цлц 1 О) - прямой код.Частное передается с регистра 3 на регистр 4.В конце текущего такта код остатка со схемы сумм:1 рования по целям сдвцла на одни15 разряд влево записывается на ре 1 цстр 2, прцсовпадая:1 и 3 панов кода делител 11 и ос...

Номер патента: 246105

Опубликовано: 01.01.1969

Авторы: Глебашев, Комарова, Мингалеев, Норкин, Порохин

МПК: G01F 13/00

Метки: дее, матрицы, периметру, пресслассы, распределения

...4 и 5 имеется кольцеваящель, величину которой можно регулироватьсмещением вверх или вниз конуса 4.5 К конусу 4 прикреплена штанга 14 с упорами 5 и 1 б, между которыми находится палец 17 ковша 2.Устройство работает следующим образом.В ковш 2 весового механизма засыпают треО буемую по весу на одно изделие дозу прпго 246105товленной прессмассы. Как только вес дозы достигнет определенной величины, весовой механизм подает команду на прекращение подачи прессмассы.Устройство готово для засыпки прессмассы в матрицу 12.По команде оператора цилиндры И опускают подвижную часть устройства, Одновременно включается привод 7 и конус б с рамкой б начинают вращаться,При подходе к матрице 12 штанга 14, своим упором 15 касаясь пальца 17, опрокидывает...
