Минцерис

Номер патента: 996884

Опубликовано: 15.02.1983

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: G01M 1/22

Метки: вектора, вращающегося, дисбаланса, параметров, тела

...соответственно к выходам ключей б и 7, индикатора 10,входы которого соединены с выходамиинтеграторов 8 и 9, коммутатора11 и формирователей 12 и 13, входыкоторых соединены с выходами коммутатора 11, а выходы - с вторыми входами электронных ключей б и 7, соответственно, к дисков 14,1 в 14 к, Устанавливаемых соосно с вращающймсятелом 3 и жестко закрепляемых с ним,на которые нанесены светоконтрастныеметки 15 и ки 2 К датчиков 1616 К и 171 в 17 к опоРного сигнала,расположенных нопарно под углом90/К относительно друг, друга вплоскости, перпендикулярной оси вращения дисков, и связанных с входамикоммутатора 11 блока 4 определениявеличины и угла дисбаланса Поверхность каждого из К дисков 144- 14 кразделена на Кп секторов, в каждом из...

Номер патента: 945645

Опубликовано: 23.07.1982

Авторы: Герберене, Жаунеров, Кравченко, Кулис, Минцерис, Ушинскас

МПК: G01B 11/02

Метки: датчика, измерении, начала, отсчета, перемещений, помощью, растрового, сигнала, формирования

...света с помощьюконденсоров 3 и 4 создают коллимированный световой поток, освешающийеподвижную и неподвижную растровыемеры 5 и 6, на которых нанесены штриховые решетки и штрихи начала отсчета.При взаимном перемещении растровыхмер 5 и 6 на выходе фотоприемника 7 45Формируется информационный периодически изменяющийся сигнал О с высоким и низким уровнем (фиг, 2).При пространственном совмещениирастровых мер 5 и 6 происходит совмещение штрихов начала отсчета, врезультате чего световой поток, попадающий на Фотоприемник 8, изменитсвою величину по асимметричному закону, что позволяет путем установкиуровня срабатывания компаратора,совмещенного .с фотоприемником 7,сформировать прямоугольный импульс 5 4ный сигнал О, у которого один изФронтов...

Номер патента: 930574

Опубликовано: 23.05.1982

Авторы: Жаунеров, Минцерис

МПК: H03B 19/10

Метки: гармонических, сигналов, умножитель, частоты

...однополупериодные выпрямители 17 и 8, трехвходовой сумматор 19 и вентиль 20,а остальные состоят из двухполупериодного выпрямителя 21, сумматора 22и вентиля 23, компаратора 24 и элемента И 25. Умножитель частоты гармонических сигналов работает следующим образом.Источник 1 сигналов вырабатывает два ортогональных сигнала ыпа 1 и совам, Выпрямители 7 и 8 выделяют модули этих сигналов 5 по 1 и созе Далее сигналы суммируются в сумматоре 5, на его выходе напряжение имеет треугольную форму и больше по частоте в два раза. В сумматорах 3 и 4 образуются сигналы соответственно вида зп(вй) и соя (ой), В блоках другой цепи осуществляются операции аналогичные описанным. На выходе сумматора 6 образуется треугольное напряжение удвоенной цастоты,...

Номер патента: 930269

Опубликовано: 23.05.1982

Автор: Минцерис

МПК: G05B 23/02

Метки: динамических, колебательных, систем, характеристик

...с входами соответственно третьего и четвертого интеграторов, а управляющие вхоцыс выходом первого цизьюнктора, соответствующие вхопы которого соединены с выходами первого и второго конъюкторов, первый.вхоц первого коньюнктора поцключен к выинвертора и первому входу четвертого коньюнктора, второй вход которого связан с четвертым вхоцом вычислительного блока, входом фазовращателя и вхоцом второго инвертора, выход которого подключен к второму входу третьего коньюнктора, выход которого и выхоц четвертого коньюнктора соепинены с соответствующими входами второго пизьюнктора, выход которого связан с управляющими входами первого и второго ключей, а выхоцы третьего и четвертого интеграторов связаны соответственно с пятым и шестым вхоцами...

Номер патента: 926703

Опубликовано: 07.05.1982

Авторы: Буянкин, Горбань, Кожарский, Кузмицкас, Кулис, Минцерис, Полетаев, Смолько, Соловьев, Ушинскас, Шангин, Шаталов

МПК: G08C 9/00

Метки: код, перемещений, угловых

...функционального преобразователя 7 таким обрзаом, что в тех случаях, когда указанный старший .разряд принимает значение "1", выход инвертора 16 через сопротивление Во подключается к входу первого сумматора 12. При этомние О яь 1 х на выходе второгора 13 следующим образом завинапряжения ОВ 11 на первом ввого сумматора 12.1Кос Кос1 ЪХ 111ОС 1 А ( - 512)+В(уу) 512; ( - 51 2) а) 1-В (х)при у ( 512,(в) где есятиразрядныи двоичныи од, поступающий на управяющий вход умножителя 3.выходов умножителей 2 т на входы вычитателя 4, торого формируется сигСигналы5и 3 поступана выходе кнал видаО= Оз 1 д.- сов р-(у),суммато- (5)сит, отсЭтот сигнал поступает на вход перходе пер вого интегратора 9, выход которогосвязан с входом второго интегратоОвьх) ра...

Номер патента: 911583

Опубликовано: 07.03.1982

Авторы: Жаунеров, Кулис, Минцерис

МПК: G08C 9/04

Метки: код, перемещения

...(7) с выхода сумматоров 10 и 11,ЯПА. Япйй; Соя с 51 пай(2) где с - угол поворота или перемещения подвижной части датчика 2; Ю 3 - угловая частота напряжения 3 питания датчика 2.(3) (4) Выпрямитель 7 выполнен так, что на его выходе получается сигнал, равный абсолютной величине сигнала (2) с об ратным знаком. Сигналы (3) и (ч) суммируются в сумматоре 12, на выходе которого образуется сигнал (фиг, 2 д)/Б 1 пи(ЯпЫ/. Сой 1 (Я Б Огибающая сигнала после суммирования имеет треугольную форму, а по час 3 911 ров соединены соответственно с входами третьего и четвертого двухполупериодных выпрямителей, выходы которых соединены с входами второго сумматора выходы фильтров нижних частот соединены с входами интерполятора, выход которого соединен с входом...

Номер патента: 879319

Опубликовано: 07.11.1981

Автор: Минцерис

МПК: G01H 1/00

Метки: вектора, вибрации

...одна относительно другой под углом90 и сдвинутыми на заданный угол бот основных и последовательно соединенными с ними дополнительными фор Омиррвателями 14, 15 и сумматорами 16,17, входы которых связаны с управляющими входами ключей 3 и 4, а дополнительные входы - с выходами основных фотоголовок 8 и 9, которые также как и дополнительные направленына метку 18 вала 19,Устройство работает следующим образом.При вращении вала 19 метка 18 проходит мимо фотоголовок 8,9, 12 и 13,которые вырабатывают электрическиесигналы. Электрические сигналы формируются в прямоугольные импульсыв формирователях 10,11,14 и 15. Фор- ,25ма и взаимное положение сигналов навыходе формирователей 10,11, 14 и .15показаны на фиг. 2 соответственно 2 а,2 б 2 в 2 г. Сигналы...

Номер патента: 872970

Опубликовано: 15.10.1981

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: G01H 1/00

Метки: вектора, вибросмещений, параметров, ротора

...содержит два опорныхдатчика 1 и 2 метки (фотодатчики илимагнитные головки), диск 3 с метками(светоконтрольнымц, механическими илимагнитными) ротор 4, датчик вибросмещений, предварительный усилитель6, электронные ключи 7 и,8 интеграторы 9 и 1 О, усилители ограничители11 и 12 и регистрирующее устройство 13.Устройство работает следующим образом.При вращении ротора 4 вращаетсядиск 3. При прохождении меток, нане 30сенных по периметру диска 3, мимоопорных датчиков 1 и 2 датчиками вы"рабатываются электрические сигналы,длительность которых пропорциональна длине меток. Эти сигналы усиливаются в усилителях-ограничителях 11 и12 и поступают на управляющие входыэлектронных ключей 7 и 8, Опорные сигкалы на выходах...

Номер патента: 843158

Опубликовано: 30.06.1981

Авторы: Жаунеров, Каружа, Кулис, Минцерис, Мураускас

МПК: H03B 19/10

Метки: гармоническихсигналов, умножитель, частоты

...суммирующего элемента, блок 14 обработки, счетчик 15 и инвертор 16.умножитель частоты гармонических сигналов работает следующим образом. Источник 1 сигнала вырабатывает два ортогональных сигнала эиий и созе г . Выпрямители 7 и 8 выделяют модули этих сигналов ) эищ й и, 1 совв с). Далее сигналы суммируют ся в сумматоре 5, на его выходе напрякение имеет треугольную форму и больше по частоте в два раза, В сумматорах 3 и 4 образуются сигналы соответственно вида эи(ас) и соас). В блоках другой цепи осуществляются операции аналогичные тем, коТорые осуществлялись элементами 5-8. На выходе сумматора б образуется треугольное нап,ряжение удвоенной частоты, сдвинутое по фазе на 90 о относительнотреугольного напряхенияна выходе сумматора 5. Так...

Номер патента: 749191

Опубликовано: 07.06.1981

Автор: Минцерис

МПК: G01M 1/22

Метки: potopob, балансировки, длядинамической, измерительное, станку

...ключей 9 и 10 и сумматора 11,"входы которого подключены к выходамэлектронных. ключей 9 и 10, входы инверторов 7 и 8 и первого ключа 9соединены с выходами формирователейимпульсов 5 и б, выходы инверторов7 и 8 связаны с входами второго ключа 10, а на поверхности ротора 12нанесены три метки 13-15 первая изкоторых (метка 13) выполнена надуге 180 О, а вторая 14 и третья 15метки нанесены на дуге 90 на торцовой поверхности ротора 12 и смещеныотносительно первой метки 13 на 45 епо дуге окружности на торцовой поверхности ротора 12, первый датчикметки 1 выставлен о.Гносительно метки13 на дуге 180, а второй датчик метки 2 - относительно двух других меток 14 и 15.Устройство работает слЕдующим образом,При вращении ротора 12 с метками 13 и...

Номер патента: 831722

Опубликовано: 23.05.1981

Авторы: Кулис, Минцерис, Ушинскас

МПК: G01B 7/30

Метки: угловыхперемещений

...6. К выходу измерительного преобразователя 1 также подключен преобразователь 5 частота-напряжение, на выхо де которого образуется постоянное нацряжение, прямопропорциональное частоте синусоидального электрического сигнала на выходе измерительного преобразователя. Это постоянное напряжение используется в качестве модулирующего и поступает на управляющий вход амплитудно-импульсного модулятора 6. Таким образом, на выходе модулятора 6получается напряжение в виде меандра, 40 амплитуда которого изменяется пропорционально частоте сигнала измерительного преобразователя. Этот сигнал подается на интегратор 7, где после интегрирования получается треугольное напряже ние, амплитуда которого не зависит от частоты. Например, с ростом...

Номер патента: 817622

Опубликовано: 30.03.1981

Авторы: Левитас, Минцерис

МПК: G01R 33/00

Метки: преобразова-тель, синусно-косинусный

...входа одного из них и неинвертирующий и инвертирующий входы другого подключены соответственно к выходным электродам твердотельной рамки.На чертеже схематично показан синусно-косинусный преобразователь.Преобразователь состоит из посто.янного цилиндрического магнита 1, укрепленной внутри его твердотельной рамки 2, электродов 3-6, рамка имеет области 7 и 8 повышенной скорости рекомбинации носителей тока, сумматора 9 с неинвертирующими входами и сумматора 10 с неинвертирующим и инвертирующим входами.Устройство работает следующим. образом.При вращении намагниченного в радиальном направлении постоянного цилиндрического магнита 1 образуется переменное магнитное поле 8=Вр ы и Й , изменяющееся по синусоидальному закону с частотой, синхронной...

Номер патента: 804699

Опубликовано: 15.02.1981

Авторы: Адамонис, Крищунас, Кулис, Минцерис

МПК: C21D 1/30

Метки: вибрационной, напря-жений, обработкой, остаточных, снятия

...от Й., цо.й и т. д. При,этом одним циклом возбуждения являетсяпрохождение рабочего диапазона снизу15вверх и обратно,При возбуждении конструкции путемавтосканирования частоты возбужденияпо замкнутому циклу происходит детальная проработка ка ждо го участка изделия20сложной конфигурации по той причине,что собственные формы колебаний конструкции меняются в процессе виброобработки. Вследствие этого обеспечиваетсяболее полное и равномерное снижение25остаточных напряжений, Энергия возбуждения передается в конструкцию посредством механического синусоидального колебания циклически изменяющейся частоты, что обусловливает объемную передачу энергии по всей конструкции, доходящую до всех участков конструкции, приэтом энергия возбуждения заставляет...

Номер патента: 802933

Опубликовано: 07.02.1981

Авторы: Жаунеров, Минцерис

МПК: G05B 19/406, G05B 23/02

Метки: интерполятора

...3 обеспечивает разделение фаз без изменения частоты, то на вход интерполятора поступают ортогональные сигналы частоты 1 о/О. При коэдфициенте интерполяции, равном И, на его выходе последовательность коротких импульсов имеет частоту Го, Понятно, что коэфАициент интерполяции проверяемого интерполятора известен; и исходя из него, выбирается коэффициент деления делителя 2. Сигналы с выхода интериолятора поступают на один из входов триггера б, ка другой вход которого подаетсярямоугольное напряжение с выхода генератора 1, В триггере б Аронтом Гнапример, ;передним) импульсов с генератора 1 триггер переводится из исходного лЬгического состояния в другое, а Фронтом импульсов с выхода контролируемого интерполятора 9 триггер б возвращается обратно...

Номер патента: 798185

Опубликовано: 23.01.1981

Авторы: Крищюнас, Минцерис

МПК: C21D 1/04

Метки: вибро-обработки, конструкций, процесса, устройстводля

...4 вибрации, фильтры 5 и б, обеспечивающие фильтрацию шумов, помех и паразитных сигналов, фазочувствительный умножитель 7 и регистрирующее устройство 8.Устройство работает следующим образом. Вибровозбудитель 1 механических колебаний в качестве него можно использовать электромагнитный, электрогидравлический, электродинамический, механический дебалансный, кулачковый вибратор возбуждает обрабатываемую деталь (конструкцию) 3. Частота возбуждающей силы может изменяться. Частотное управление вибратором осуществляется специальными блоками управления (на чертеже не показаны). Этими блоками могут быть генератор электрического периодического напряжения или электропривод постоянного тока в зависимости от применяемого вибратора. На выходе...

Номер патента: 777415

Опубликовано: 07.11.1980

Авторы: Валацка, Книшевский, Левитас, Минцерис

МПК: G01B 21/00

Метки: измерительный, перемещений, фотоэлектрический

...пластин, расположены между источником 2 света и измерительной решеткой 7, смещены друг относительно друга на четверть шага решетки и соединены с источником питания / и блоком обработки б.Преобразователь работает следующйм образом,Параллельный световой поток от источника 2 света и конденсора 3 направляется на полупрозрачные полупроводниковые фоточувствительные элементы 4 и б, Пройдя через них, световой поток падает на штри/Составитель Б. ПотаповЗаказ 1470/1477 Озд.р 45 ТНПО Поиск Государственното комитета СССР по113035, Москва, Ж 35, РаушскаяФТип. харьк, фил, 6 ред" ,Па+ЪА 4 М й Щ ".," -К. ьЬгс; дй.Й. . мюжффсайдагЛЙ уаь Корректор И, Осинввскаяираж 810 . Подписноеделам изобреи открытий"наб, д. 4/5 тении еить1 1. г., -, ф хи...

Номер патента: 769492

Опубликовано: 07.10.1980

Авторы: Кулис, Минцерис, Шаталов

МПК: G05B 19/4105, G06G 7/30

Метки: интерполятор, растровый

...Б, В и 1) имеет место ступенчато-нарастающее напряжение на выходе ЦАПа, при45 этом со счетчика П на ЦАП б через коммутатор 8 проходят цифровые сигналы впрямом коде. Управляющими сигналамикоммутетора 8 являются сигналы логического 0 с выхода разряда изменения на 50 правления кода (прямого или обратного),с разряда, расположенного перед старшимразрядом. В столбцах Д, Е, Ж и 3 - управляющие сигналы уже являются логическими 1, поэтому коммутатор 8 пропуска 55 ет на цифровой вход ЦАПа б сингалы обратного кода, а на выходе ЦАПа образуется ступенчато-спадающее напряжение Затем напряжение растет аналогично в столбцах и; К, Л и М и спадает в столбцах Н, О,50 17 и Р (пунктирная линия). Таким образом,на выходе ЦАП принципиально...

Номер патента: 752139

Опубликовано: 30.07.1980

Авторы: Каружа, Кулис, Минцерис, Мураускас

МПК: G01B 7/30

Метки: измерительных, интерполяции, преобразователей, сигналов

...напряжение с преобразователя 23, пропорциональное амплитуде сигнала измерительного преобразователя 1 перемещений. Изменение амплитуды сигнала измерительного преобразователя 1 перемещений вызывает пропорциональное изменение постоянного напряжения на выходе преобразователя 23 ц в свою очередь модулирует по амплитуде меандр на выходе амплитудно-импульсного модулятора 16. Меандр интегрируется в интеграторе 15, на выходе которого получается треугольное напряжение 5 О 15 20 25 зо 35 4 О 45 50 55 6 О 65 высокой частоты (фиг. 4 в). Амплитуда этого треугольного напряжения подбирается равной амплитуде треугольного напряжения, образуемого из сигналов измерительного преобразователя 1 перемещений на выходе сумматора 4.При изменениях амплитуды...

Номер патента: 748445

Опубликовано: 15.07.1980

Авторы: Жаунеров, Каружа, Кулис, Мараускас, Минцерис, Ушинскас

МПК: G06G 7/30

Метки: измерительных, интерполятор, перемещения, преобразователей

...с выходасумматоров 10 и 11 (фиг, 2-2 и 2-4).Далее сигналы с выходов блоков вы-.деления модуля 2, 3, 4 и 5 суммируются во втором четырехвходовом сумматоре 17, Для большей ясности графической иллюстрации суммируем попарно сигналы с выходов блоков выделения модуля 2 и 3 ( эи и)+ (со ис)с выходов блоков выделения модуля4 и 5 -(.яи(ис) - сов (ий)(фиг. 2-5), Полученные напряженияперенесем на фиг. 2-б. Они сдвинутыпо фазе на 90 о. После их суммирования на выходе, второго четырехвходового сумматора 17 получается напряжение треугольной формы (фиг. 2-7)аналитическое выражение которого имеет видэи ис + )соэ иС- 1 ьп(ис) - соя (и 1-45 )Анализ этого выражения показывает,что оно аппроксимирует треугольныйсигнал с погрешностью, не превышающей 1,...

Номер патента: 729525

Опубликовано: 25.04.1980

Авторы: Кулис, Минцерис, Розман

МПК: G01R 25/00

Метки: вектормерное

...детектора, дру ого подсоединен к выходу геИИПИ Заказ 1255/39 Тираж 1019 Подписное ПП "Патент", г. Ужгород, ул, Проектн Фил 3 729Частота 1 о Опорного напряжения источника 11 (-зп Ет) и частота оэ генератора 1 несущей частоты (-зют) смешиваются в балансном модуляторе 2, и сигнал разностной частоты (-яи (Го - сф) т=зп 9. т) поступает на вход исследуемого объекта 3. Напряжение с выхода объекта 3 (-,Гх; ап(Щ+Ф), обогащенное высшими гармониками, где- номер гармоники, х;, ц - амплитуда и фаза -ой гармоники, подается на вход умножителя 4, на второй 1 о его вход поступает сигнал с источника 11 опорного напряжения. Выход умножителя 4 (- 1 хзи(цт+Ч) аи тот)связан с одним из входов синхронного детектора 6, на второи его вход поступает...

Номер патента: 726454

Опубликовано: 05.04.1980

Авторы: Бложе, Гапшис, Гичан, Крищюкайтис, Кулис, Минцерис, Розман

МПК: G01M 1/36

Метки: автоматической, балансировки, вращающегося, изделия

...цель достигается тем, что корректирующую массу устанавливают на эталонном иэделиии на заданном расстоянии от его оси вращения, измеряют тарированный сигнал вибрации эталонного иэделыя, затем корректирующую массу устанавливают на изделии на расстоянии от его оси вращения, равном эта ловкой величине, формируют начальный сигнал управления приводом при сравне-. ннн тарированного сигнала с начальной разностью между сигналом вибраци изделия и тарнрованным сигналом; а текущий7264544Производят сравнение двух векторовмежду собой - начальной разности и разности, указанной выше.Иэ результатов сравнения формируюттекущий сигнал управления приводом перемещения корректирующей массы.Изобретение позволяет в наилучшейстепени использовать при...

Номер патента: 696307

Опубликовано: 05.11.1979

Авторы: Левитас, Минцерис, Харлушас

МПК: G01H 13/00

Метки: бесконтактных, динамических, испытаний, объектов

...резистор,11, а через раз деллтельный конденсатор 12 - с вторым ограничительным резистором 13.Устройство работает следующим образом.При подаче на обмотки электромаг нитного вибратора 3 напряжений с выхода задающего генератора 1 и источника б постоянного тока подмагничивания вибратора он создает на входе объекта 5 переменное возбуждающее 30 усилие Р Р,в 1 п Я, пропорциональное магнитному потоку в зазоре виб-ратора 3 В = Воз 1 п йг., в котором расположен потокочувствительяый преобразователь 4, Сигнал высокой частоты ;35 П = П з 1 пГг, с генератора 8 поступает на обмотку магнитопровода 9 и возбуждает в его зазоре магнитное поле такой же частоты. При вибрациояных пе" ремещениях Д : в 1 п (1 Я 1+% ) объекта 5 вблизи зазора происходит...

Номер патента: 696280

Опубликовано: 05.11.1979

Авторы: Гиниотис, Кулис, Минцерис, Рамонис, Ушинскас

МПК: G01B 11/00

Метки: перемещений, угловых, фотоэлектрический

...и содержит 24 штрихов. 11 ацротив этого растра расположен аналогичный растр с удлиненными штрихами ца диске 4, закрепленном в обойме 7 с выступами, Диск 4 содержит растровую дорожку с 2 штрихов, взаимодействующую с анало ичной дорожкой ца диске 2 и с, дорожкой, содержащей 2 штрихов (2 72)на диске 3, жестко закрепленном на валу 15, Диск 4 с обоймами 7 подвешен на плоских пружинах 8 к кронштейнам 9 5 10 15 20 25 30 З 5 40 45 50 55 и сканируется электромагнитами 6, ко торые кронштейнами 5 закреплены к основанию 1, ерез упоры 1 0 на основание 1 закреплен кольцевой осветитель 1 1 с рефлектором 12, Вал 15 вращается в подшипнике 14 и жестко соединен с план- шайбой 13.Свет от осветителя 11 рефлектором 12 направляется через растровые...

Номер патента: 693536

Опубликовано: 25.10.1979

Авторы: Кулис, Минцерис, Розман

МПК: H03K 3/72

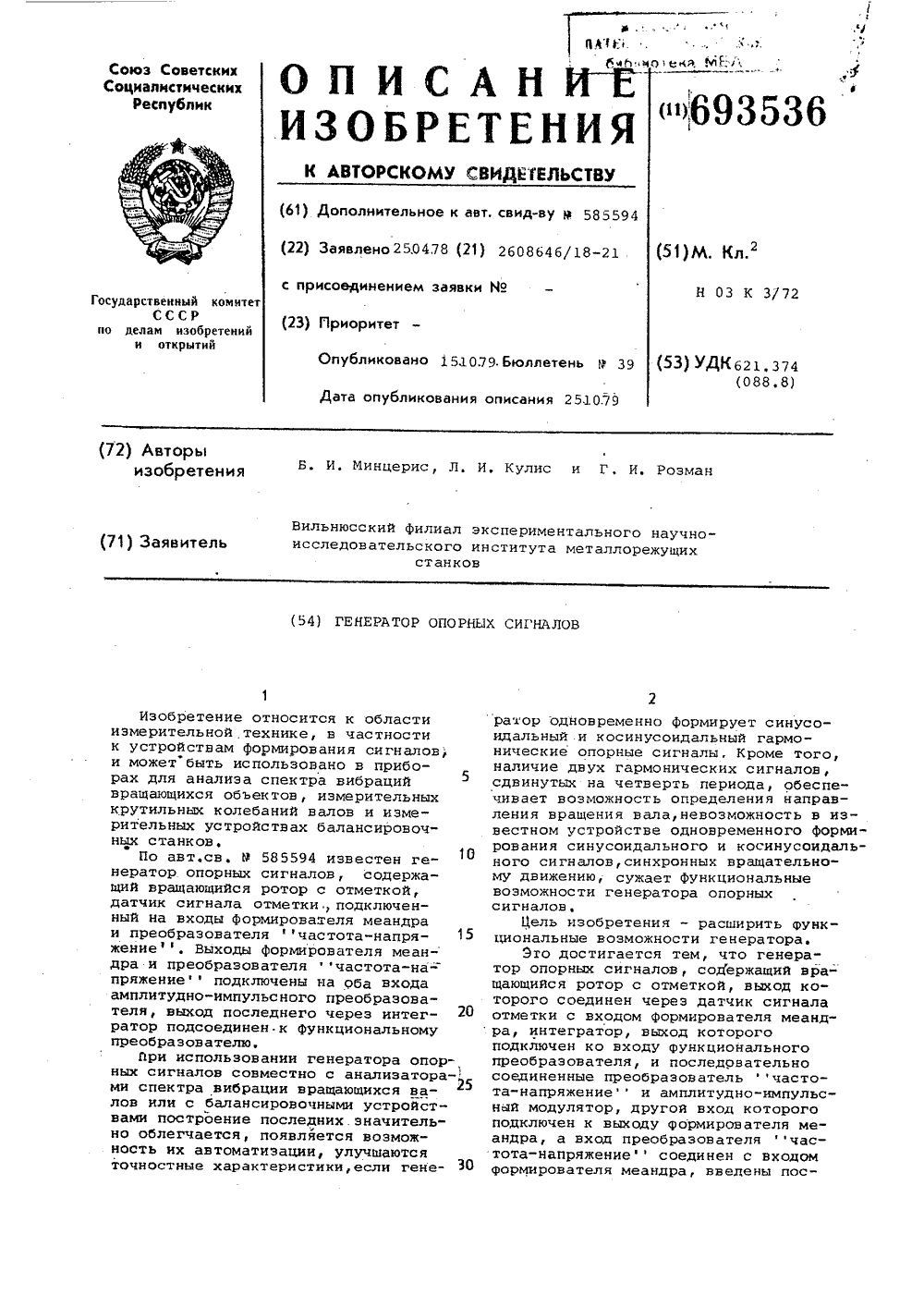

Метки: генератор, опорных, сигналов

...из вращающегося ротора 1 с отметкой 2 (отметка может быть оптической, магнитной, радиоактивной и т,д.), датчика 3 отметки, формирователя 4 меанд-. ра, преобразователя 5 частота-напряжение", амплитудно-импульсного модулятора ь, интегратора 7, функционального преобразователя 8.При вращении ротора 1 датчик 3 сигнала отметки 2 выцает один импульс напряжения за один оборот ротора. Этот импульс преобразуется в меандр (симметричное прямоугольное напряжение) н формирователе а меандра, К выходу датчика 3 сигнала отметки подключен преобразователь 5 частота-напряжение, на выходе которого образуется постоянное напряжение,. прямо пропорци ональное частоте вращения ротора 1и используемое в качестве модулирую щего. Оно поступает на нторой вход...

Номер патента: 693413

Опубликовано: 25.10.1979

Авторы: Жаунеров, Каружа, Кулис, Минцерис, Мураускас, Ушинскас

МПК: G08C 9/00

Метки: код, перемещения

...анвертор 7 со вторым входом дополнительно 5 го сумматора 6. Выходы дополнительных сумматоров 5 и 6 через соответствующие дополнительные демодуляторы 8 и 9 соединены с инверсными входами сумматора 4, выход которого подключен ко входу блока 10 преобразования напряжения в код. 10Датчик 1 перемещения представляет собой, например фотоэлектрический двухфазный растровый датчик перемещения. Преобразователь работает следующим образом.Датчик 1 перемещения вырабатывает15 два гармонических ортогональных сигнала, пропорциональнь 1 х перемещению (углу поворота или линейному перемещению), Эти СИГНаЛЫ 51 ПОС И СОзеС ПОСтуПаЮт На дЕМОдуляторы 2 и 3, после которых они имеют вид 151 п ь 1 и 1 соз.(.1,Сигналы с выхода датчика 1 20 перемещения также...

Номер патента: 693113

Опубликовано: 25.10.1979

Авторы: Гичан, Дзетавяцкас, Крищюкайтис, Кулис, Лесин, Минцерис, Рамонис, Розман

МПК: G01B 7/30

Метки: измерительный, перемещений

...элементы 6.1 - 6-и, дешифратор 7, фазосдвигающие блоки 8-1 - 8-и, управляемые ключи 9-1 - 9-и, фазометр 10 и задат- чики 111 - 11 и эталонных напряжений, определяющих уровни срабатывания соответствующихпороговых элементов. Задатчик опорного сигнз.ла отдельной позицией не показан, так как в данном случае в качестве опорного сигнала исполь. эуется напряжение питания одной из фаз стато.ра сельсина,Измерительный преобразователь работает .следующим образом.Напряжение, снимаемое с выхода фазовраща 40 теля (в данном случае - с обмотки ротора сель- сина) сдвигается по фазе относительно опорного сигнала (в данном случае - относительно на. пряжения питзния одной из фзэ обмотки статора сельсина) на величину, пропорционзльную уг45 лу 0 поворота...

Номер патента: 684328

Опубликовано: 05.09.1979

Авторы: Кулис, Левитас, Минцерис, Розман, Харлушас

МПК: G01H 1/00

Метки: динамических, испытаний, металлорежущих, станков

...механическим-кулачковым, шариковым и т.д.) на входе упругой системы станка 3 создается возбуждающее усилие ГХ Р в 1 иЯг., которое преоб с 1 разуется измерительным преобразователем 2 возбуждающей силы н злектирический сигнал П =Е 11 в 1 п)йС, Пере- ф мещение упругой системы станкаих= х в 1 п(1 Я.1+р) преобразуется( измерительным преобразователем 4 перемещений в электрический сигналяк = . 1)х э 1 п (1 +О)Р(Обогащение высшими гармониками этих сигналов происходит иэ-за нелинейности упругой системы станка; оба сигнала поступают на соответствующие входы смесителей 6 и 1.Частота вращения ротора возбудителя 1 механических колебаний преобразуется в два электрических сигнала в 1 пЯ.1 и сов Я.1, сдвинутых по Фазе на 90 ф...

Номер патента: 677776

Опубликовано: 05.08.1979

Автор: Минцерис

МПК: B06B 1/04

Метки: возбудитель, колебаний, механических

...фиксярованной частоты, генератор 2, переменной частоты, смеситель 3, подключенный к выходам генераторов 1 и 2, фильтр4. нижних частот, подключенный к выходу смесителя 3, делитель 5 частоты подключенный к фильтру 4, электромагнитный вибратор 6, включающий обмотки подОмагничивания 7, возбуждения 8 и компенсационную 9, источник 10, постоянноготока подключенный к обмотке 7, и фаэо 1врвшатель 11, подключенный между выходом фильтра 4 и компенсационной обмоткой 9, причем выход делителя 5 подключен к обмотке.8,Сигналы с выхода генератора 1 фиксированной частоты и с выхода генератора 2 переменной частоты смешиваются в 20смесителе 3, на выходе которого образуются суммарные и рвзностные часто-.ты. Разиостнвя частота выделяется фильтром 4 и подается...

Номер патента: 667803

Опубликовано: 15.06.1979

Авторы: Кулис, Минцерис, Ушинскас

МПК: G01B 7/30

Метки: интерполированием, перемещений

...обработки, индикатора 12.Устройство работает следующим образом.Измерительный преобразователь 4 перемещений вырабатывает сигнал А созИ; который поступает на один из входов сумматора 5. Преобразователь 1 амйлитуда сигнала - постоянное напряжение вырабатывает постоянное напряжение, пропорциональное амплитуде сигнала измерительного преобразователя 4 и подает это напряжение на вход умножителя 2. Ко второму входу умножителя 2 подключен выход генератора 3 фиксированной частоты ао, причем юо Я. Умножитель 2 работает в режиме амплитудной модуляции, т. е. изменения (из-за не. стабильности) амплитуды выходного сигнала измерительного преобразователя 4 пере-. мещений, регулирует амплитуду сигнала на выходе умножителя 2, которая всегда...

Номер патента: 658706

Опубликовано: 25.04.1979

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: H03B 17/00

Метки: гармонических, опорных, сигналов, формирования

...меткам в секторе Л, показан на фиг, 2, б; в данномслучае длина метки в три раза большедлины промежутка. Среднее значениетакого сигнала равно 0,500. В секторе111. длина метки относительно длиныпромежутка выбрана такой, что среднеезначение сигнала (см, фиг. 2,в) равно0,866. В секторе 17 . промежутковнет; соответствующий ему сигнал (см.фиг. 2, г) имеет среднее значение, равное 1,000 и т. д.Отметим, что величины этих среднихзначений равны соответственно значениям,синУсов углов О 30, 60, 90Юи т. д. до 330 . Таким образом, привращении диска на выходе датчика 3образуются импульсы разной длительности, причем средние значения их изменяются по синусоидальному закону с частотой равной частоте вращения ротора,Р т, е. имеет место...
