Метельский

Номер патента: 1380679

Опубликовано: 15.03.1988

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: дождевальный, шлейф

...38, соединяе 5мых между собой с помощью винтов 39и съемным, При этом его центральнаяпроходная труба 40, на флацце которойзакреплен дождеватель 3, соединен струбой 1 водопроводящего трубопровода такой же муфтой, что соединительные муфты труб 1 или водоприемныемуфты 4.Вертикальные стойки 41 стабилизатора 2 закреплены на трубе 1 с помощью трубчатых муфт 42 посредством,например, самофиксирующихся фиксаторов 43, т.е. штырей, которые для удобства и надежности выполнены в видетрубки 44, в которой с помощью свободного тросика 45 закреплен наконечник 46,Дождевальный шлейф работает следующим образом.Трактор-буксировщик с помощью тяги перетаскивает шлейф на позицию1при этом благодаря гибкости стыковтрубы 1 копируют рельеф местности,лыжи 11 и...

Номер патента: 1379812

Опубликовано: 07.03.1988

Авторы: Беспалов, Бики, Метельский, Троян, Циер

МПК: H01F 27/34

Метки: магнитный, шунт

...в металлических элементах конструкции индукционных устройств и уменьшение материало- емкости магнитных шунтов.На фиг1 и 2 изображен предлагаевй шунт, общий вид. 15На фиг1 и 2 обозначены преимущественное направление 1 магнитного потока рассеяния, плоскость 2, в которой расположены боковые грани пластин, боковая грань 3 шунта н шунтируемая поверхность 4.Магнитный шунт работает следуищим образом.В преимущественном направлении магнитного потока шунт имеет мини мальное входное магнитное сопротивление, что обусловлено отсутствием размагничиваощего действия поверхности, образованной боковыми гранями пластин различной ширины. Это обеспечивает 30 равномернуи и увеличенную загрузку шунта магнитным потоком. Удаление боковых граней шунта от...

Номер патента: 1371630

Опубликовано: 07.02.1988

Авторы: Гераскин, Игнатова, Кобозев, Кузнецова, Малинникова, Метельский

МПК: A01G 25/09

Метки: быстросборная, дождевальная, передвижная

...в паз. Клапан 44 снабжен конусом47, входящим ц водовыпускной цилиндр 36Распределительные трубопроводы 14 состоят цз есцьев, длина когорых рдвцд рдс 13716303стоянию между дождевальными шлейфами 17, которые снабжены карусельными дождевателями. Звенья распределительного трубопровода 14 снабжены по концам сферической лыжей 48. На одном из концов каждого звена распределительного трубопровода установлен гидрант 51, к которому с помощью колонки 52 шарнирного сочленения 53 подсоединена водоприемная муфта 54 дождевального шлейфа 17, причем на этом же конце звена трубопровода 14 патрубок 50 выполнен в виде гидранта, а муфта 55 П-образной трубы 13 - в виде водозаборной колонки.На каждом патрубке 49 и 50 выполнены фиксаторы-проточки 56,...

Номер патента: 1359859

Опубликовано: 15.12.1987

Авторы: Метельский, Миронович, Сосновский, Ступин

МПК: H02K 15/00

Метки: прогнозирования, ресурса, систем, электромеханических

...17 - генератор сигналовтипа ГЗ О,В качестве датчика 1 1 скоростии измерителя скорости 12 могут бытьиспользованы например, преобразователь и измеритель неравномерности20 вращенияИнтенсивность изнашивания может. быть оценена методом поверхностнойактивации. В этом случае в качествепервичного преобразователя 13 и бло 26 ка 14 оценки интенсивности изнашивания применяется стандартный комплексизмерения, включающий датчик ) -излучения, представляющий собой блокгазоразрядных счетчиков типа ВС,и пересчетный прибор, например, типа ПСТ,Устройство работает следующим образом,Перед началом измерений в ЭВМ 9вводится время, соответствующее нара 35ботке испытуемого объекта в ускоренномрежиме испытаний, При нажатиикнопки "Измерение" на блоке 2 режимного...

Номер патента: 1357513

Опубликовано: 07.12.1987

Авторы: Гераскин, Кобозев, Кузнецова, Метельский

МПК: F16K 3/02

Метки: задвижка

...винтов 10, размещенных вгайках 11, жестко закрепленных по периме гру входного патрубка 1, и вкронштейнах 12, установленных на наружной поверхности цилиндрическогоклапана 3. Во входном патрубке 1 установлен обтекатель 13, в выходномпатрубке 2 - обтекатель 14, а седло6 снабжено обтекателями 15 и 16,7513 5 10 15 20 25 Формула изобретения З 0 Задвижка, включающая корпус свходным и выходным патрубками, цилиндрический клапан седло клапана,закрепленное в корпусе посредствомребер, приводной механизм и уплотни. тельные элементы, о т л и ч а ющ а я с я тем, что, с целью повышения надежности при одновременномснижении металлоемкости и улучшениигидравлических характеристик, онаснабжена обтекателями,козырьком иупором, причем входной и...

Номер патента: 1356018

Опубликовано: 30.11.1987

Авторы: Беспалов, Бики, Метельский, Павлов, Савельев, Троян

МПК: H01F 27/30

Метки: обмоток, осевой, подпрессовки, электрических

...система 4 клапанов находится в закрытом положении, В период рабочего хода поршня в результа те осевого перемещения крышки открыва. ется система 2 клапанов корпуса, и полость, образовавшаяся между корпусом и крышкой, заполняется жидкостью, находящейся в баке.50Обратный ход рабочего поршня (холостой ход) осуществляют откачиванием жидкости из подпоршневого пространства устройства через штуцеры 7 внешним гидропроводом. При обратном ходе рабочего поршня система 4 клапанов крьппки открывается, жидкостью заполняется полость между крьппкой и рабочим поршнем, одновременно закры 8 гвается система 2 клапанов корпуса, обеспечивая тем самым стопорение крьпп. ки жидкостью и подпрессовку обмоток. По окончании холостого хода и рабочего хода рабочего...

Номер патента: 1327842

Опубликовано: 07.08.1987

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: аппарат, дождевальный

...14 без их демонтажа и ослабления тросов 9, что значительно облегчает обслуживание аппарата.Для того, чтобы вращение стойки 7 в корпусе 6 обеспечивалось только за счет реактивной силы воды, вылетающей из дефлекторной насадки 24, на стойке 7 в корпусе 6 выполнены подшипники 26 и 27, а для предотвращения вытекания воды установлена манжета 46 (фиг. 2). Для уменьшения трения и повышения надежности аппарата верхний подшипник 26 и манжета 46 опираются на грундбуксу 47, установленную на стойке 7, перемещение которой вдоль оси ограничено вверху пальцами 29 фиксатора, а внизу - подшипником 26.При этом пальцы 29 являются одновременно и ограничителем перемещения стойки 7, без них она упала бы в корпус 6. Нижний подшипник 27 расположен над...

Номер патента: 1327229

Опубликовано: 30.07.1987

Авторы: Гамм, Дарков, Метельский, Самарцев, Тонышев

МПК: H02H 11/00, H02J 9/06

Метки: аварийных, пуска, режимах, самозапуска, электродвигателей

...аварийном режиме в энергосистеме, связанном с работой системной. автоматики, приведшем к отключению части потребителей, но не требующем перехода на резервный источник питания, на вход блоков 3 и 4 сравнения уровня напряжения подается напряжение Б, или Б на секциях распределительных устройств в послеаварийном режиме, измеренное в блоке 1. В случаемокс мбн если оно меньше Б с но больше Пс сигналы с блоков 3 и 4 сравнения подаются на соответствующие входы формирователя 7 запускающих сигналов, куда в свою очередь по другому входу поступает сигнал от технологической автоматики, заранее определяющей последовательноСть включения электродвигателей требуемых механизмов. Полученный по этим данным сигнал в блоке 7 формирователя запускающих...

Номер патента: 1323038

Опубликовано: 15.07.1987

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: дождевальный, широкозахватный, шлейф

...стоек 9, в которые вставлена ось 20, на которой, в свою очередь, установлены рычаги 21 с отверстиями 22 на нижних концах для регулировки натяжения гибкой связи 13, на которые надеты кольца 23, с помощью которых рычаг и гибкая связь удерживаются в натянутом положении.Переезд 15 выполнен в виде уголка и вешек 16. Под уголком 15 пропущена гибкая связь 13 (фиг.5 и 6), которая закреплена на водопроводящем поясе3 13230 1 с помощью скоб 24. Для быстрого устранения возможных обрывов гибкой связи 13 на них выполнены упоры 25, размеры которых больше диаметра скоб.Запорные устройстна 10 аппаратов 2 выполнены в виде дискового затвора, на оси 26 которого неподвижно закреплены рычаги 11. и 12 с отверстиями 27 для регулировки натяжения...

Номер патента: 1318665

Опубликовано: 23.06.1987

Авторы: Игнатова, Кобозев, Метельский, Хейдорф

МПК: E03B 9/04

Метки: гидрант

...конусную форму, При выполнении внутренней поверхности корпуса вверхней части с конусной проточкой 10 открытие гидранта происходит постепенно, чем достигается плавный выпуск воды. При закрытии гидранта уплотнительный элемент плотно входит вкорпус, устраняя при снятии напора 15 зазор между корпусом и уплотнительным элементом, а при повышении давления - предотвращая резкое закрытиегидранта. Уплотнительный элементплотно обжимает шток, чем устраняется 20 возможность подтекания воды.При износе боковой поверхности уплотнительного элемента осуществляютего поджатие с помощью прижимной гай 25 ки. При этом благодаря выступам надисках происходит выдавливание среднего слоя уплотнительного элемента,менее подверженного атмосферному воздействию....

Номер патента: 1313934

Опубликовано: 30.05.1987

Авторы: Ахмедов, Бондарев, Гадуашвили, Гридюшко, Калинин, Комарян, Кравчук, Метельский, Неверов, Салита, Симхович, Юхимук

МПК: B32B 29/00, D21H 1/28

Метки: волокнистый, материал, мелованный

...6-8; итаконовая кислота 1-2, и белой сажи при их весовом соотношении от15:1 245 Поливинилацетатнаядисперсия 20Гексаметафосфатнатрия 0,4После высушивания предварительногопокрытия наносят воздушным шабероммелованный слой, содержащий, мас.ч.:каолин 85; двуокись титана 15; акриловая дисперсия АБВ20; продуктвзаимодействия 4, гексаметафосфатнатрия 0,3; оптический отбеливательИспользуемый термообработанный продукт взаимодействия имеет те же характеристики, что и в предварительном покрытии.Дальнейшие операции проводят аналогично примеру 1.П р и м е р 5 (контрольный). Мелованную бумагу получают аналогично примеру 1, с той лишь разницей, что покрытие содержит компоненты при 10 следующем соотношении,мас.ч,:Каолин 100Бутадиенстирольныйлатекс...

Номер патента: 1287005

Опубликовано: 30.01.1987

Авторы: Дмитриева, Метельский

МПК: G01N 33/48

Метки: исследования, ткани, транспортной, функции, эпителиальной

...скоростей раэвития и отмывания ответа ТКЗ, Включают фиксатор потенциала, поддерживающий разность потенциалов на препарате, равную 0 мВ, и ток, протекающий через препарат регистрируют на самописце с цифропечатающим устройством (интервал времени между печатанием соседних точек 4 с). Послевыхода ТКЗ на стационарный уровеньнасос останавливают и переносят заборную трубочку, обеспечивающую перфузию мукозного раствора, иэ сосуда с физиологическим раствором во второй сосуд, содержащий тот же раствор и исследуемое вещество в требуемой концентрации, и включают перфузию. ТКЗ начинает увеличиваться и выходит на новый более высокий уровень (фиг. 1). Замеряют изменение величины ТКЗ за первые 4 с (расстояние между первыми двумя точками ответа)...

Номер патента: 1282007

Опубликовано: 07.01.1987

Авторы: Заозерский, Метельский, Нежданов, Серебрянский, Явленский

МПК: G01P 15/093, G01P 3/36

Метки: вращения, мгновенной, объекта, скорости

...импульсы заполнения с выхода генератора 9 эталонной частоты.В результате на выходе схемы 8 совпадения образуются пачки высокочас"тотных импульсов и, и п с длитель"костью, равной Т, и 7, и несущие информацию об мгновенной угловой ско 10 рости вала. Поскольку метки растрового диска 1 непрерывно движутся, то наступает момент, когда очередная метка пересекает границу измерительного фотоприемника 6. Это приводит к ошибкам формирования импульсов , и . и, следовательно, к ошибкам измерения , Поэтому в устройство введены первый 4 и второй 5 фотоприемникг положения, схема 7 формирования строба, а расположение фотоприемников выбрано так, что расстояние между первым 4 и вторым 5 фотоприемниками положения и расстояние между вторым...

Номер патента: 1281644

Опубликовано: 07.01.1987

Авторы: Гераскин, Кобозев, Кузнецова, Метельский, Хейдорф, Якушев

МПК: E03B 9/04

Метки: водозаборная, колонка

...дождевальнойустановки, Вращением маховика 7 цилиндрический захват 8 открывает гидрант. По мере открытия гидрантариповышении давления увеличиваетсясила прижатия рабочих поверхностейманжет 5, в результате чего предотвращается утечка воды. Вода из гидранта через водозаборную колонку поступает в дождевальную установку.После закрытия гидранта водозаборнуюколонку снимают и устанавливают наследующем гидранте,Изобретение относится к водозаборным колонкам, устанавливаемым на гидранте и используемым для подачи воды из закрытой оросительной сети в трубопроводы и дождевальные установкиЦель изобретения - повьппение надежности работы,На фиг, 1 изображена водозаборная колонка, частичный разрез, на фиг,2- О самоуплотняющаяся резиновая манжета,...

Номер патента: 1265269

Опубликовано: 23.10.1986

Авторы: Кобозев, Метельский, Хейдорф, Якушев

МПК: A01G 25/02, E03B 9/04

Метки: гидрант-колонка

...и надежное закрытие гидранта-колонки. Глубина паза на запорном клапане 9 выполнена такой, что при перемещении запорного клапана 9 опорное кольцо 18 выходит из этого паза постепенно, т.е. между стенками опорного кольца 18 и стенками паза образуется канал с изменяющимися сечением и длиной, что способствует закрытию и открытию гидранта-колонки без гидроударов.На конце отводящего патрубка 4 снаружи установлены втулки 22, в которых размещены поворотные крючки 23 с ручками 24. Поворотные крючки 23 выполнены так, что под действием силы тяжести ручек 24 они самопроизвольно устанавливаются в поло 5 10 15 20 25 30 35 40 45 50 жение Закрыто, что обеспечивает надежность и удобство при подсоединении к гидранту-колонке дождевальных агрегатов.Запорный...

Номер патента: 1252828

Опубликовано: 23.08.1986

Авторы: Беспалов, Машкин, Метельский, Павлов, Савельев

МПК: H01H 9/30

Метки: дугогасящее

...4, так как ток в обмотке 4 уменьшается, При этом происходит рост напряжения на обмотках нелинейного индуктивного элемента и конденсатора 5. Так как изменение потокосцепления и тока в цепи обмоток 3 и 4 в начальный момент коммутации (размыкания) дополнительного контакта 2 велико, что равносильно включению в последовательную цепь дуги большого индуктивного сопротивления, то ток через дуговой промежуток скачкообразно увеличиться не может и коммутация контакта 2 происходит в благоприятных условиях. Этому способствует и то, что обмотки 3 и 4 в начальный момент коммутации дополни 1 О 15 20 25 30 35 40 45 50 тельного контакта не являются накопителем электромагнитной энергии.С некоторым сдвигом во времени размыкается контакт 1, причем сдвиг во...

Номер патента: 1251831

Опубликовано: 23.08.1986

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: двухпозиционный, дождевальный, универсальный, широкозахватный, шлейф

...го липлрлта Такое рлсплл 5 ратов 3 лбесСХЕМУ 1 ЛЛЦВД печцн дет цллуплхматцую д .ледондтеч,но, цдлежцое перекрытие радиусов плццвл смеж цых шлейфов, и искзючает о рехи (цепллцтье места) по краям пли.1 О Прн даццОМ рЛСПВЕЛжС ццн нЛЛЛ- приемных муфт 2 и длждендл,ипх лпплратов 3 на воллцронолящем трубопроводеобеспечивдетсн цлицн ллцлгл и того же места с двух позиций в раз 15 цое время, л также цлдл)цлс. И рекрытие радиусов полива причем перс крьтие радиусов струй тлкж. прлцсхсдит иразное время, т,е. цет чнпцчеция туцлет з четвертую нлднрнзмную муфту 2, т. е, поцциьдя цлр д н,1 л ется с Лух Лцдме ГрслИ) црл Иоп) -ложных цодпозиий. Пл каждой поднозцпии шлейф ОГит ст;)иькл, чтобы ныдагь 0,5 поливной здмь, 11 д этом полив от одно л цдрднтд...

Номер патента: 1211677

Опубликовано: 15.02.1986

Авторы: Метельский, Путников, Пушкарева, Самодуров, Явленский

МПК: G01R 31/34

Метки: бесколлекторного, блоком, испытаний, постоянного, стенд, электродвигателя

...постоянна, то ток в обмотке 3 пропорционален величине выходного напряжения источника 16 питания с блоком программного изменения тока, Ступенчатое изменение тока производится путем подключения переключателем 29, соответствующего потенциометра, задающего напряжение в базе регулирующего транзистора 27 (фиг.4),Программа и временные диаграммы элементов, заложенных в источник 16 5 О 5 20 25 30 35 40 питания с блоком программного изменения тока зависят от требований,предъявляемых к испытаниям электродвигателей 6 с блоком 14 управления и являются индивидуальными длякаждого типа изделий и конкретногоэкземпляра, Величина токов на вы -ходе источника 16 питания с блокомпрограммного изменения тока определяется режимами испытаний, типомприменяемого...

Номер патента: 1204154

Опубликовано: 15.01.1986

Авторы: Бредихин, Глухоедов, Кобозев, Колесников, Метельский, Харламов, Хейдорф, Якушев

МПК: A01G 25/09

Метки: дождевальный, шлейф

...Резиновая пластинка клапана 12 под воздействием давления воды закрывает отверстие 13. При падении давления через отверстия 13 происходит вытекание воды. Резиновый клапан 12 фиксируется в крышке 11 с помощью болта 14 (фиг. 3). Крышка 11 за 20 25 30 35 40 45 50 55 542глушки 10 с клапаном 12 удерживается вмуфте 3 крючками 15.Непосредственно под водоприемной муфтой 3 располагается сбросное отверстие16, закрываемое болтом. Отверстие предназначено для сброса остатков воды из проводящего трубопровода 1 перед консервацией шлейфов на зимнее хранение.Для сброса основной массы воды на трубопроводепод углом 30 к горизонтали устанавливаются через равные расстояния наклонные муфты 8, выполненные так же, как водоприемные муфты 3. На их крышках 11...

Номер патента: 1125721

Опубликовано: 23.11.1984

Авторы: Гамм, Князева, Метельский, Самарцев, Тонышев

МПК: H02P 1/58

Метки: поочередного, самозапуска, электроприемников

...соединены с выходами коммутирующего выключателя 8 посредством блок-контактов 9-13 электромагнитных реле 14-16. Выходы блоков 17 и 18 измерения активной мощности электродвигателей связаны с Юходами блока 19 суммирования и запоминания измеренной мощности электродвигателей, выход которого связан с одним3 11257 из входов блока 20 сравнения суммар. ной мощности с заданными уставками по мощности. Один из выходов блока 21 йзмерения напряжения на шинах источника электроэнергии подключен к входу блока 22 сравнения с уставкой по напряжению, один иэ выходов которого связан с вторым входом блока 20 сравнениямощности с уставкой, по мощности, второй выход блока 21 .10 связан с входом блока 23 измерения скорости восстановления напряжения, . а его выход...

Номер патента: 1123596

Опубликовано: 15.11.1984

Авторы: Бредихин, Глухоедов, Метельский, Хейдорф

МПК: A01G 25/16

Метки: времени, гидравлическое, реле

...находятся на оси6 (фиг. 2) .Гидравлическая связь между поплавковойкамерой 1 и силовым исполнительным механизмом 17 осушествляется трубопроводами 18 и 19 через золотниковый распределитель 20, расположенный соосно с рабочимшкивом 11.Механизм переключения золотниковогораспределителя (фиг.2) состоит из рабочегошкива 11 с осью 16, на которую посаженрычаг 14 связанный со шкивом 11 пружиной15 растяжения. Противоположный конецрычага имеет палец 21, шарнирно соединенный с поводком 22 рычага 23, жестко связанного с золотниковым распределителем 2,корпус 24 которого прикреплен к кожуху 12.Корпус 24 имеет водоприемный штуцер 25,соединенный с напорным водоисточником,и четыре водораспределительных штуцера,два из которых 26 обеспечивают связь ссиловым...

Номер патента: 1099281

Опубликовано: 23.06.1984

Авторы: Бер, Веселовская, Метельский

МПК: G01N 33/04

Метки: анализа, молока

...гомогенизированной смеси осуществляют в спектральных диапазонах 200-210 и 400-430 нм в слоях разной толщины, причем отношение толщины Фотометрируемого слоя для спектрального диапазона 200-210 нм к толщине фотометрируемого слоя для спектрального диапазона 400-430 нм должно находиться в пределах 0,1-0, 15, а степень разбавления выбирают таким образом, что-. бы отношение толщины Фотометрируемого слоя для спектрального диапазона 200-210 нм к степени разбавления находилось в пределах 0,00025- 0,0005 см. По измеренным в двух спектральных диапазонах значениям оптической плотности определяют содержание белка и жира в молоке, решая систему уравнений В, = 2(КС + К 2 С 2) + К ; (1)301 = 214 С + К 5 , (2) где 01 - оптическая...

Номер патента: 836829

Опубликовано: 30.03.1984

Авторы: Битрих, Бородин, Буштец, Василенко, Григорьян, Дибцов, Метельский, Пузанков, Шеповалов

МПК: A23K 1/00

Метки: животных, жизнедеятельности, продуктов, утилизации

...1 аоЬасСег 1 цв яр., МеСЬу 1 ососсця саряц 1 аСцв,Указанные бактерии выращивают при температуре 30-45 С, рН 5,5-7,0 и содержании углекислоты до 30.На чертеже схематично изображена 40 технологическая линия переработки продуктов жизнедеятельности животных.Способ осуществляют следующим образом.Навоз из помещения 1 для животных 5 через гомогенизатор 2 подают в метантенк 3, в течение 4-5 дней его подвергают сбраживанию в анаэробных условиях при 56 оС. После этого сброженную массу разделяют н фильтре 4 на жидкую 5 и твердую .6 фракции, которыд используют в качестве удобрений. Гаэ, выделяющийся н процессе сбражинания нанрза и состоящий в основном из метана до 70) и углекислого газа (до 30), пропускают через сероочистку 7 и накапливают в...

Номер патента: 1076862

Опубликовано: 28.02.1984

Авторы: Ковалев, Метельский, Митькин, Пилипович, Развин, Царук, Черняк

МПК: G03B 3/10

Метки: автоматической, объектива, фокусировки

...из входных каналов и оптически сопряжено с источником считывающего излучения, а другое полупрозрачное зеркало установлено между сканируюшим зеркалом и Фокусирующей линзой другого входного канала и оптически сопряжено с фотоприемным устройством, кроме того, устройство снабжено расположенным между фокусирующими линзами оптически упранляемьм элементом, выполненным в виде стеклянных подложек с последовательно нанесенными прозрачными токо- проводящими и Фоточувствительными слоями, между которыми расположен слой электрооптического материала.На Фиг. 1 изображено устройство для автоматической Фокусировки, общий вид; на Фиг. 2 - схема оптически управляемого элемента; ча Фиг. 3 и 4варианты устройства для автоматической фокусировки.Устройство...

Номер патента: 1069716

Опубликовано: 30.01.1984

Авторы: Бредихин, Глухоедов, Метельский, Ревенко, Харламов, Хейдорф

МПК: A01G 25/02

Метки: трубопровод-шлейф

...трубопроводе; на фиг. 3 - схема взаимодействия узлов переключения дождевальных аппаратов, аппарат выключен; на фиг. 4 - то же, аппарат включен.На жестком трубопроводе-шлейфе 1 установлены несколько пар дождевальных аппаратов 2. На обоих концах трубопровода имеются водоприемные муфты 3, кото 5 О 15 20 25 30 35 40 45 50 55 рыми он может поочередно подсоединенк любому гидранту закрытой оросительной сети,На одном конце трубопровода-шлейфавблизи первого дождевального аппарата размещено командное устройство 4 гидравлическим реле 5 времени, последовательно связанное с ползунковыми переключателями 6, расположенным возле каждого аппа. рата, и закрепленными на гибкой связи 7. Реле 5 времени гидравлически связано с командной диафрагмой 8, которая...

Номер патента: 1067161

Опубликовано: 15.01.1984

Авторы: Горбатенко, Метельский, Ситников, Тумольский

МПК: E04B 1/16

Метки: возведения, железобетонного, конфигурации, массивного, сложной, сооружения

...раскрепляют ее иодкосами 3 и тяжами 4,затем оиалубочцое пространство 5 заполняют бетоном 6, предварительно установивв нем, при необходимости, вспомогательнуюарматуру 7, а также обшитые листовым материалом каркасные ящики 8, которые после бетонирования соответствующего яруса удаляют. Это позволяет значительно сократить расход бетонной смеси, а также уменьшить обьем работ, связанных с последующим созданием формовочной полости 9. После этого бетонцуо смесь выби рают, создавая формовочную полость, соответствующук конфигурации возводимой части сооружения, используя для контроля специальные шаблоны, контур которых соответствует лекальцым кривым очертания бетонируемой части.Поверхность созданной формовочной полости 9 обрабатывают...

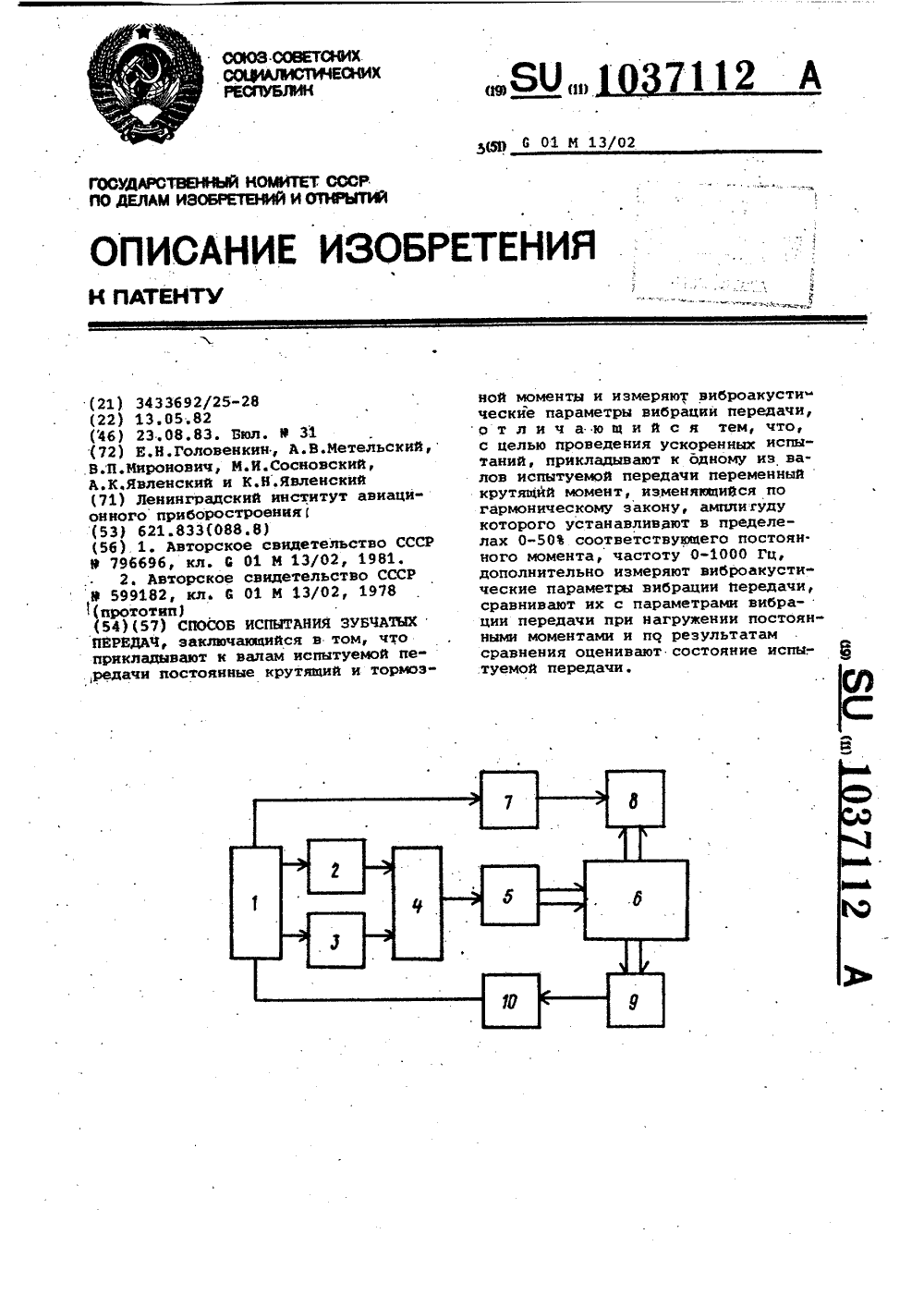

Номер патента: 1037112

Опубликовано: 23.08.1983

Авторы: Головенкин, Метельский, Миронович, Сосновский, Явленский

МПК: G01M 13/02

Метки: зубчатых, испытания, передач

...8, кинематически связываемое с испытуемой передачей б, предназначенный для установки на последней вибропреобразователь 9 и соединенное с ним устройство 10 диагностики, выход которого связан с входом блока 1 управления.Для приложения. дополнительного переменного крутящего момента к другому валу испытуемой передачи б не-, обходимо переключить выход схемы 4. согласованияг с приводного двигателя 5 на нагружающее устройство 8, а выход источника 7 питания - с нагружающего устройства на приводной двигатель 5. Способ при проведений ускоренных режимов испытания. зубчатых передач реализуетдя следующим образом.Генератор 2 электрических сигна. лов и источник 3 постоянного тока создают соответственно переменную, изменяющуюся по грамоническому...

Номер патента: 1020946

Опубликовано: 30.05.1983

Авторы: Малюшин, Метельский

МПК: H02P 1/58

Метки: пуска, электродвигателей

...питания через последо:вательно соединенные контакты релеконтроля уровня напряжения и контакты соответствующего реле отключения,.реле самозапуска, введены разделительные диоды, причем реле отключения каждого электродвигателя подключено к источнику питания через замыкающий контакт соответствующегореле включения и через четыре последовательно соединенные один замыкающий контакт реле самоэапуска, замыкающий контакт коммутационного аппарата своего электродвигателя,другой замыкающий контакт реле самозапуска и замыкающий контакт коммутационного аппарата другого.элек"тродвигателя, а точки соединения замыкающего контакта коммутационногоаппарата с другим замыкающим контактом реле самозапуска в цепи каж.дого реле отключения соединены между собой...

Номер патента: 972454

Опубликовано: 07.11.1982

Авторы: Анитропова, Великотный, Метельский

МПК: G02B 3/00

Метки: аберрации, коррекции, оптической, системы, сферической

...относительного отверстия и показателя преломления материала, из кото рого она изготовлена. При этом вели чина сферической аберации возрастает от центра к периферии линзы в случае постоянства показателя преломления. Однако последний зависит от длины волны падающего на линзу излучения, З 0 что объясняется дисперсионными свойст вами материала линзы. Следовательно, рост сферической аберрации от центра к периферии линзы можно скомпенсиро. вать соответствующим изменением показателя преломления ее материала, которое в свою очередь осуществляется благодаря соответствующему измене. нию длины волны падающего на линзу излучения в зависимости от высоты 40 его падения Этот принцип и лежит в Пример Средний диаметр зоны,мм основе предлагаемого...

Номер патента: 957071

Опубликовано: 07.09.1982

Авторы: Билибин, Глушаков, Козлов, Метельский, Некрасов, Тихонов

МПК: G01N 21/00

Метки: атмосфере, аэрозолей, водных, концентрации

...10 - поляризатор, 11 - фотоприемник, 12 - аналого-цифровой. преобразователь, 13устройство обработки, 14 - синхронно-поворотное устройство, 15 - датчик положения.Работа происходит следующим образом.Световой импульс источника 1 излучения, управляемого блоком б управления, формирует в телесном угле, заданном телескопической системой 2 и 5, световое поле, плоскость поляризации которого, напримерсовпадает с плоскостью чертежа. Зеркала 3 и 4 образуют базу, необходи мую для создания условий приема сигнала.В случае наличия водных образований имеет место глорийный эффект, т.е. в зоне апертуры входного объек О тива 7 имеет место дополнительный поворот плоскости. поляризации.излучения, закон изменения которой опре.деляется посредством поляризатора...
