Способ испытания зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1037112
Авторы: Головенкин, Метельский, Миронович, Сосновский, Явленский
Текст

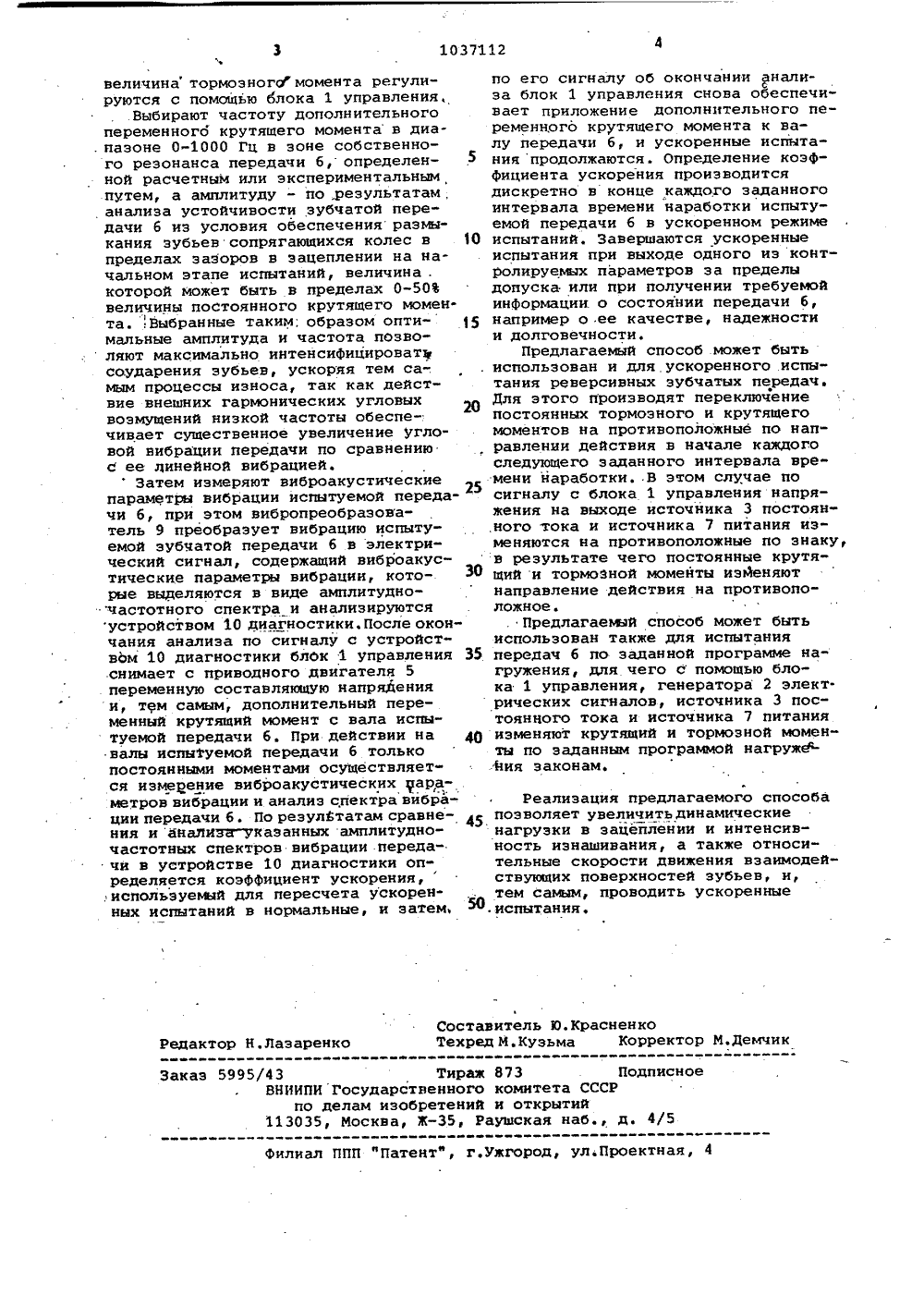

СОКИ СОВЕТСНИХааРЕСПУБЛИК рр С 01 М 13/О ИЕ ИЗОБРЕТЕН СПИ АТЕНТУ ФСУДАРСТдЕНИвй КОМИТЕТПО ДЕЛАМ ИдОБРЕТЕНИЙ И ОТКР(72) Е.Н.Головенкин, А.В.Метельский, В.П.Миронович, М.И.Сосновский, А.К.Явленский и К.Н.Явленский 71) Ленинградский институт авиационного приборостроения(56). 1. Авторское свидетельство СССР 9 796696, кл. С 01 М 13/02, 1981,2. Авторское свидетельство СССР В 599182, кл. 6 01 М 13/02, 1978(прототип)(54)(57) СПОСОБ ИСПЫТАНИЯ ЗУБЧАТЫХПЕРЕДАЧ, заключающийся в том, что прикладывают к валам испытуемой передачи постоянные крутящий и тормоз, 807112 А ной моменты и измеряют виброакустические параметры вибрации передачи,о т л и ч а ю щ и й с я тем, что,с целью проведения ускоренных испытаний, прикладывают к одному из валов испытуемой передачи переменныйкрутящий момент, изменяющийся погармоническому закону, амплитудукоторого устанавливают в пределелах 0-50 соответствующего постоянного момента, частоту 0-1000 Гц,дополнительно измеряют виброакустические параметры вибрации передачи,сравнивают их с параметрами вибрации передачи при нагружении постоянными моментами и по результатамсравнения оценивают состояние испы.туемой передачи.Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при испытании передач, с целью ускоренного определения их надежности и долговечностиИзвестен способ испытания передач, заключающийся в том, что поочередно прикладывают постоянные крутящий и тормозной моменты к валам передачи, крутящий момент увеличивают до величины, равной пусковому, нагружение тормозным моментом осуществляют при снятом крутящем моменте и величину его выбирают 0,4-0,б пускового, отношение времени дейст вия пускового и тормозного моментов устанавливают в пределах 0,2-.0,3, а в качестве контролируемого параметра износа элементов передачи принимают величину мертвого хода пере дачи 1 гНедостаток известноГо способа заключается в том, что он, не обеспечивает возможность выбора оптимальных режимов нагружения, позволяющих сократить продолжительность испытаний, и, кроме того, предложенный режим нагружения нехарактерен для реальных условий эксплуатации передач и поэтому снижает точность и дос товерность при оценке надежности и долговечности испытуемой передачи.Наиболее близким к изобретению по технической сущности и достигаемому положительному эффекту является способ испытания зубчатых передач,. заключающийся в том, что прикладывают к валам испытуемой передачи постоянные крутящий и тормозной моменты и измеряют виброакустические параметры вибрации передачи 2 3. 40Недостаток данного способа заклю- чается в том, что выбранный постоянный режим нагружения не соответствует реальным нагрузкам, так как для реальных передач характерны пе риодические колебания как крутящего, так и тормозного моментов, обусловленные неточностями изготовления и сборки механизмов,. а также периодическими изменейиями внешних вынужденных сил и условий эксплуатации, поэтому данный способ не может обес. печить проведение ускоренных испытаний.Целью изобретения является обеспечение проведения ускоренных испы 5 таний.Указанная цель достигается тем, что согласно способу испытания зубчатых передач, заключающемуся в том, что прикладывают к валам испытуемой б 0 передачи постоянные крутящий и тормозной моменты и измеряют виброакустические параметры вибрации передачиг прикладывают к одному из валов испытуемой передачи переменный крутящий, б 5 момент, иэменякицийся по гармоничес кому закону, амплитуду которого устанавливают в пределах 0-50 соответствующего постоянного момента, частоту от 0 до 100 Гц, дополнительно измеряют виброакустические параметры вибрации передачи, сравниваютих с параметрами вибрации передачи при нагружении постоянными моментами и по результатам сравнения оценивают состояние испытуемой передачи. На чертеже изображена схема стенда.для реализации способа в случае приложения дополнительного перемен-. ного крутящего момента к валу испытуемой передачи, связанному с приводным двигателем.Стенд содержит блок 1 управления электрически связанные с двумя его выходами генератор 2 электрических сигналов и источник 3 постоянного тока, подключенную к последним схему 4 согласования, последовательно соединенный с ней приводной двигатель 5, механически связываемый сиспытуемой передачей б, подключенныепоследовательно к блоку 1 управленияисточник 7 питания и нагружающее устройство 8, кинематически связываемое с испытуемой передачей б, предназначенный для установки на последней вибропреобразователь 9 и соединенное с ним устройство 10 диагностики, выход которого связан с входом блока 1 управления.Для приложения. дополнительного переменного крутящего момента к другому валу испытуемой передачи б не-, обходимо переключить выход схемы 4. согласованияг с приводного двигателя 5 на нагружающее устройство 8, а выход источника 7 питания - с нагружающего устройства на приводной двигатель 5. Способ при проведений ускоренных режимов испытания. зубчатых передач реализуетдя следующим образом.Генератор 2 электрических сигна. лов и источник 3 постоянного тока создают соответственно переменную, изменяющуюся по грамоническому закону, и постоянные составляющие напряжения, которые суммируются в схеме 4 согласования и ггоступают наобмотку управления приводного двигателя 5 постоянного тока. Приводной двигатель 5 создает постоянный кру" тящий момент и дополнительный переменный, изменяющийся по гармоническому закону, а нагружающее устройство 8, например, электромагнитноготипа, питающееся от источника 7 питания - постоянный тормозной момент. Указанные моменты прикладываются к испытуемой передаче б. Величины дополнительного переменного и постоггнного крутящих моментов, а также3 1037112 Составитель Ю.КрасненкоТехред М.Кузьма Корректор М.Демчик Редактор Н.Лазаренко Заказ 5995/43 Тираж 873 Подписное ВНИИПИГосударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 величина тормозного момента регулируются с помощью блока 1 управления,Выбирают частоту дополнительного переменного крутящего момента в диа.назоне 0-1000 Гц в зоне собственного резонанса передачи 6,определенной расчетным или экспериментальным путем, а амплитуду - по,результатам, ,анализа устойчивости зубчатой передачи 6 из условия обеспечения размыкания зубьев сопрягающихся колес в пределах зазоров в зацеплении на начальном этапе испытаний, величина . которой может быть в пределах 0-50 величины постоянного крутящего момента.,Выбранные таким: образом оптимальные амплитуда и частота позволяют максимально интенсифицировать соударения зубьев, ускоряя тем са-. мым процессы износа, так как действие внешних гармонических угловых возмущений низкой частоты обеспечивает существенное увеличение угловой вибрации передачи по сравнению с ее линейной вибрацией.Затем измеряют виброакустические параметры вибрации испытуемой передачи 6, при этом вибропреобразователь 9 преобразует вибрацию испытуемой зубчатой передачи 6 в электрический сигнал, содержащий виброакустические параметры вибрации, которые выделяются в виде амплитудно- частотного спектра и анализируются устройством 10 диагностики. После окончания анализа по сигналу с устройствдм 10 диагностики блок 1 управления снимает с приводного двигателя 5 переменную составляющую напрядения и, тем самым, дополнительный переменный крутящий момент с вала испытуемой передачи 6. При действии на валы испытуемой передачи 6 только постоянными моментами осуществляется измерение виброакустических параметров вибрации и анализ спектра вибрации передачи 6. По результатам сравнения и анализг-указанных амплитудно- частотных спектров вибрации передачи в устройстве 10 диагностики оп" ределяется коэффициент ускорения,.используемый для пересчета ускоренных испытаний в нормальные, и затем,по его сигналу об окончании рнализа блок 1 управления снова обеспечивает приложение дополнительного переменного крутящего момента к валу передачи 6, и ускоренные испыта- .5 ния продолжаются. Определение коэффициента ускорения производитсядискретно в конце каждого заданногоинтервала времени наработки испытуемой передачи 6 в ускоренном режиме О испытаний. Завершаются ускоренныеиспытания при выходе одного из контролируемых параметров за пределыдопуска или при получении требуемойинформации. о состоянии передачи 6, 15 например о .ее качестве, надежностии долговечности.Предлагаемый способ может быть. использован и для ускоренного .испытания реверсивных зубчатых передач.Для этого производят переключениепостоянных тормозного и крутящегомоментов на противоположные по направлении действия в начале каждогоследующего заданного интервала времени йаработки.,В этом случае посигналу с блока 1 управления напряжения на выходе источйика 3 постоян.ного тока и источника 7 питания изменяются на противоположные по знаку,в результате чего постоянные крутя- ЗО щий и тормозной моменты изменяютнаправление действия на противоположное.Предлагаемяй способ может бытьиспользован также для испытания 35 передач 6 по заданной программе нагружения, для чего спомощью блока 1 управления, генератора 2 электрических сигналов, источника 3 постоянного тока и источника 7 питания 4 О изменяют крутящий и тормозной моменты по заданным программой нагружФйия законам. Реализация предлагаемого Способа позволяет увеличитьдинамические нагрузки в зацеплении и интенсивность изнашивания, а также относительные скорости движения взаимодействующих поверхностей зубьев, и, тем самым, проводить ускоренные .испытания.
