Маслов
Пылеконцентратор
Номер патента: 989248
Опубликовано: 15.01.1983
Авторы: Галускин, Клюнин, Котлер, Лебедев, Маслов, Сотников
МПК: F23K 1/00
Метки: пылеконцентратор
...вставки с трубой н патрубком.Пылеконцентратор содержит снабженныйпатрубком 1 отвода концентрированной смесицилиндтический корпус 2 с соосно размещенными завихрителем 3 и сбросной трубой 4,обраэуклцей с корпусом кольцевой канал 5.Пьшеконцентратор работает следующим образом.Аэросмесь поступает в корпус 2 и закручивается эавихрителем 3, Под воздействием центробежных сил пыль концентрируется у стенок корпуса 2 в вйде аэросмеси, проходит по кольцевому каналу 5 и через обечайку 8 поступает в патрубок 1 отвода концентрированной смеси. Слабозапыленный агент поступает в сбросную трубу 4 и через обечайку 7 и кольцевой зазор 6 отводится иэ пыл еконцентратора.Таким образом, концентрированная смесь отводится из пылеконцентратора по центру, а...
Делитель-сепаратор
Номер патента: 989247
Опубликовано: 15.01.1983
Авторы: Галускин, Лебедев, Маслов
МПК: F23K 1/00
Метки: делитель-сепаратор
...шгуцерами 4, размещенными повсей высоте его боковой стенки, На входе вучасток 2 установлен лопаточный эавихрнтель5 с центральной цилиндрической полой встав.кой 6, Нижняя часть 7 корпуса 1 выполненав виде сужающегося книзу усеченного конуса,диаметр верхнего основания 8 которого равендиаметру нижнего основания, 9 участка 2, адиаметр нижнего основания 10 составляет 0,9 -1,0 от диаметра цилиндрической вставки 6,Нижний торец сбросной трубы 3 примыкает кверхнему торцу корпуса 1,Устройство работает следующим образом.Пылегаэовый поток поступает в нижнюючасть 7 корпуса 1, в которой происходит раскрытие пылегазового потока и большая егочасть с мыльной и потому малоинврционнойпылью направляется в пристенную областькорпуса 1 и проходит через...
Система нефтегазосбора
Номер патента: 989230
Опубликовано: 15.01.1983
Авторы: Дьячук, Маслов, Низамова, Репин, Суслов
МПК: F17D 1/12
Метки: нефтегазосбора
...трубопровода для нефти, и газа, а нижняя часть соединена с олоком 9 и с вьпсидом трубопровода для отвода воды. На трубопроводес нефтью и газом установлен управляемый клапан 10, а на трубо проводе для сброса воды - управляемый клалан 11.Система работает следуюшим образом.Продукция скважин (нефтегаэоводнаясмесь) после замера на групповых замер ных установках 2 добавляется по коллек торам на дохсимную насосную станцию и заполняет рабочую камеру, иэ которой в данный момент откачивается рабочая жидкос 1 ь (вода), например камеру 3.Выделяюшаяся из всасываемой смеси всь да смешивается с водой, находившейся О 4там ранее, и также откачиваетси из каъю ры 3. Из камеры 4 рабочая жидкость вытесняет газ и нефть на выкид трубс- провода через...
Устройство для очистки изделий
Номер патента: 988384
Опубликовано: 15.01.1983
Авторы: Афанасиков, Джапаридзе, Маслов, Панин, Тихомиров
МПК: B08B 3/04
...для очистки изделий состоит из ванны 1 для моечной жидкости 2, 25в которой расположена опора 3 для размещения изделий 4, жестко соединеннаястойками 5 с мембраной 6, установленнойс возможностью перемещения в вертикальном направлении и расположенной между ЗОплатформой 7 и дном 8 ванны. Мембрана 6 соединена рзрметично со стенками9 ванны гибким материалом 10, образуяверхнюю 11 и нижнюю 12 герметичнь 1 евоздушные полости, последняя из которых З 5связана посредством волновода 13 сгенератором 14 воздушной среды, Платформа 7 выполнена наклонной, имеетпараллельные щели 15, расположенныепод острым углом 455 с 4 ф 90 к направ рпению трандпортировки загрязнений, ащели связаны между собой гибким материалом 16./Практически угол ." может...
Кассейная доска жаккардовой машины
Номер патента: 986981
Опубликовано: 07.01.1983
Авторы: Карезо, Маслов, Розанова, Рыжков
МПК: D03C 3/38
Метки: доска, жаккардовой, кассейная
...смещение продольных звеньев 10 и 11 с укрепленными на нихпрутками 9, при этом соответственно20 изменяется угол скрещивания .прутков9 обеих рамок 2 и 3. Это обеспечивает одновременное изменение количества и размеров отверстий для проборки аркатных шнуров. При увеличе 25 нии угла скрещивания прутков 9 количество отверстий увеличивается и зонаих расположения уменьшается.Изменение параметров кассейной доски при регулировке угла скрещиваниязв прутков СК от 60 до 180 рассмотренона примере конкретной кассейной доски с углом скрещивания прутков 90 О,шагом отверстий по ширине кассейнойдоски 3,18 мм, рабочей шириной кассейной доски 2160 мм, числом рядовотверстий по глубине кассейной доски 16, количеством отверстий в рабочей зоне...
Способ получения порошков и покрытий тугоплавких металлов
Номер патента: 984689
Опубликовано: 30.12.1982
Авторы: Кузнецов, Маслов, Стангрит
МПК: B22F 9/16
Метки: металлов, покрытий, порошков, тугоплавких
...р и м е р 1. В тигель загружаютобезвоженный электролит, состоящийиз 90 мас.Ъ эвтектической смесихлоридов лития и калия и 10 мас.Ъ Т 0 1 Аппарат вакуумируют, заполняют аргоном, расплавляют электролит и поднимают температуру расплава до 450 С, после чего в него погружают деталь сложной конфигурации. Затем в электролит вводят заранее приготовленную смесь фторидов ,йа, К эвтектического состава, причем в таком соотношении, что на 1 мольТ 1 С 0 приходится 3 моль фторидов щелочных металлов, Через .5 мин после введения добавки фторидов и перемешивания расплава деталь извлекают из электролита, охлаждают в атмосфере инертного газа, отмывают от остатков электролита, Деталь имеет хорошо сцепленное с подложкой покрытие титана толщиной 14- 16...
Устройство для импульсного намагничивания и контроля изделий из магнитотвердых материалов
Номер патента: 983612
Опубликовано: 23.12.1982
Авторы: Лиходеев, Майковский, Маслов, Тулепов
МПК: G01R 33/12
Метки: импульсного, магнитотвердых, намагничивания
...7 поступает сигнал, снимаемый с зарядного резистора 2, а наего выходе формируется сигнал, который сравнивается с опорным потенциалом порогового элемента 8. При этомс выхода интегрирующего операционного усилителя 7 снимается также сигнал,изменяющийся по линейному закону( так как на вход этого усилителя 15подается потенциал постоянный величины в заданный интервал времени )и подается на вход задатчика 16 режима заряда батарей конденсаторовдля .управления регулируемым источником 1 напряжения экспоненциальнойформы с ограничением для обеспечения закона О = Рч ЕС задатчика 16 подается такжеопорный потенциал на второй вход порогового элемента 8, величина которого изменяется в зависимости от вели-.чины управляемого сигнала,...
Устройство для контроля магнитных сердечников
Номер патента: 983611
Опубликовано: 23.12.1982
Авторы: Белянчиков, Маслов
МПК: G01R 33/12
Метки: магнитных, сердечников
...8 может служить конденсатор или диод. соответствующими им половинами иглы3, падение напряжения, которое подается на вход усилителя 7. При нормальном контактировании упругихконтактов с половинами измерител ь -ной иглы падение напряжения на переходных сопротивлениях невелико,Поэтому напряжение на выходе усилителя 7 недостаточно для срабатывания порогового элемента 9 и, следовательно, оптронного ключа 10,При нарушении контактирования хотя бы одной половины иглы 3 с соответствующим упругим контактом 4или 5 переходное сопротивление междуупругими контактами и половинами иглы увеличивается , Следовательно,увеличивается и падение напряженияна переходных сопротивлениях, так какток от источника б постоянного токасохраняет свое значение при...
Цифровое фазосдвигающее устройство
Номер патента: 983577
Опубликовано: 23.12.1982
Авторы: Иванов, Маслов
МПК: G01R 25/04
Метки: фазосдвигающее, цифровое
...выход которого соединенс Формирователем входного сигнала,вход которого соединен с входной клем.мой устройства, а выход - с первымвходом Фазового детектора, выходкоторого соединен с первым входомключа и Зыходной клеммой устройства,второй делитель, первый и второйсчетчики, введен Формирователь коротких импульсов, причем выход формирователя коротких импульсов соединен с входами установки нуля первого счетчика и второго делителя,а вход - с выходом формирователявходного сигнала и входом записи, второго счетчика, выход второго делителя соединен с входом первого счетчика, а вход - с выходом генератора и вторым входом ключа, информационные входы второго счетчика сое.-. 45динены с выходами первого счетчика,счетный вход - с выходом...
Способ определения температурного поля газов в цилиндре двигателя внутреннего сгорания и устройство для его осуществления
Номер патента: 983063
Опубликовано: 23.12.1982
Авторы: Круглов, Маслов, Савенков
МПК: G01M 15/00
Метки: внутреннего, газов, двигателя, поля, сгорания, температурного, цилиндре
...и газообмена, обеспечивается выбором определенного положения коленчатого вала, соагветсгвуюшего этим тактам, при котором срабатывает датчик угла поворота,Использование электромагнита в пневматической системе погружения подво 3 МЗмешают по высоте цилиндра в соответствии с углом поворота коленчатого велав течение одного рабочего цикла отдельно в каждом из тактов сжатия, расширения и гвзообмена, и регистрируют мгновенные значения температур газов дифференцированно,При этом устройство для определения температурного поля в цилиндре двигателя внутреннего сгорания дополнительно содержит электропневматический клапан, установленный на крьпцке гильзы,датчик угла поворота коленчатого валадвигателя, связанный с последним блокуправления...
Устройство для отделения твердых частиц и нефтепродуктов от жидкости
Номер патента: 982721
Опубликовано: 23.12.1982
Авторы: Афанасиков, Васильев, Горохова, Маслов, Панин, Рыбаков
МПК: B01D 21/02, C02F 1/40
Метки: жидкости, нефтепродуктов, отделения, твердых, частиц
...осаждаться под действием гравитационных сил,Очищенная в скоростном седиментационном отстойнике 1 от части твердых час 1 тиц жидкость насосом 18 вновь подаетсяв камеру очистки 1. Через патрубок 16,примыкающий к днищу 11, выходящий придонный поток смывает осаждающиеся в камере очистки 1 загрязнения и увлекает ихв сторону патрубка 5, Таким образом, заЮ мыкается первый контур очистки. Одновременно с началом работы насоса 18 включается в работу приставка 19 подъема иобезвоживания осадка, которая извлекаетотделенные твердые частицы и после обезвоживания сбрасывает их в контейнер.Таким образом, первый контур потока жидкости служит для транспортировки в ско" ростной седиментационный отстойник7 твердых частиц из придонной части камеры очистки 1 и...
Линия для жидкостной обработки деталей
Номер патента: 981452
Опубликовано: 15.12.1982
Авторы: Афанасиков, Маслов
МПК: C23G 3/00
Метки: жидкостной, линия
...механизма мальтийскогокреста как для интенсификации процесса очистки за счет многократного по"гружения и извлечения платформ"люлекв ванны секций, так и для передачиплатформ-люлек иэ секции в секцию.Работает линия следующим образом.Детали, подлежащие очистке в решетчатых контейнерах иди без контейнеров, укладывают в платформы-люльки 8,которые внутренними катками 9 установлены на выступающие иэ каркаса 1 концы опорных путей 14, Включением привода 11 каждой секции поворачивают мальтийские кресты 5 в положение, при котором одна иэ прорезей креста оказывается в разрыве между концами опорных путей 14. В этом положениимальтийские кресты затормаживают и врйботу вступает толкающий конвейер 12. ется по закруглениям секторов мальХраповыми...
Чугун для прокатки валков
Номер патента: 981430
Опубликовано: 15.12.1982
Авторы: Вишнякова, Маслов, Мордвинов, Рудюк, Сурков
МПК: C22C 37/10
Метки: валков, прокатки, чугун
...и эксплуатационных свойств,Цель достигается тем, что чугун, со. держащий углерод, кремний, марганец, .никель, медь, молибден, кром, магний. церий, ниобий и железо, содержит указанные компоненты в следующем соотношении, вес. %:УглеродКремнийМарганецНикельМець Молибден О, 1-0,2Хром 02-03Магний 0,05-0,07Церий 0,03-0,05 5 Ниобий 0,03-0,05Железо ОстальноеЧугун изготовлялся путем выплавкив 200 кг индукционной печи.В качестве шихтовых материалов ис Ф пользуется стапьной лом ГЕ 61 (75%),ЬМО (6 О%), ГЕМЬ (60%),СЕСЕ (45%),никель гранулированный, медь электролизную, -рСц (72%);Мод ифицирование чугуна дернем 13 и ниобием производится путем принудительного погружения ферроцерия (45%)и феррониобия (60%) в ковш с металломпри помощи патронов иэ...
Устройство для исследования критической частоты слияния мельканий
Номер патента: 980688
Опубликовано: 15.12.1982
Авторы: Балашов, Владимиров, Долженков, Маслов
МПК: A61B 3/00
Метки: исследования, критической, мельканий, слияния, частоты
...5 - 10 мин и на пульте 4 управления включает питание, одновременно с включением которого блок 5 синхронизации осуществляет начальную установку первого и второго регистров 7 и 11, первого и второго счетчиков 8 и 13, накопителя 9 информации, блока 10 сравнения и блока 12 управления. Испытуемый устанавливает переключатель пульта управления в35 40 45 50 5 5 10 15 20 25 ЗО положение, например Левый глаз, перемещая ручку потенциометра пульта управления, изменяет частоту генератора 3 до момента слияния световых мельканий источника 1 света и фиксирует этот момент, Затем с помощью пульта управления испытуемый фиксирует и вводит значение падения напряжения на потенциометре управления в аналого-цифровой преобразователь 6, который преобразовывает...
Устройство для преобразования декартовых координат
Номер патента: 980107
Опубликовано: 07.12.1982
Авторы: Маслов, Сааков
МПК: G06G 7/22
Метки: декартовых, координат, преобразования
...реализовать преобразование декартовых координат в полярные, построить устройство, ввиде микропроцессора. Это определяет технико-экономический эффект от использования этого изобретения. 3 9801ходом устройства, соединен с вторымивходами блоков деления, содержит третийблок деления н второй сумматор, соответствующие входы которрго соединены с вхо. дами устройства и с выходами первого ивторого блоков умножения, выход второгосумматора соединен с первым входомтретьего блока деления, второй вход которого подключен к выходу первого сумматора, а выход третьего блока деления яв Оляется вторым выходом устройства.На чертеже представлена схема устройства.Устройство содержит блоки 1 и 2 деления, блоки 3 и 4 умножения, сумматоры б5 и 6, блок 7...
Устройство для измерения параметров вращающегося вала
Номер патента: 979909
Опубликовано: 07.12.1982
Авторы: Двойниченко, Куприк, Маслов
МПК: G01L 3/10
Метки: вала, вращающегося, параметров
...контакту Б, а выход, - к 23первому входу вычитающего устройства 8.Первый усилитель 7, вычитающее устройство 8, второй усилитель 10 и умножающее устройство 11 объединены вусилительно-преобразовательный блок 12. 30Устройство работает следующим образом.Сигнал с измерительного моста 1 поступает на вход первого усилителя 7.Напряжение на его выходе описываетсявыражением 35Второй усилитель 10 служит для согласования промежуточных каскадов усилительно-преобразовательного блока 12с нагрузкой,40Если измеряется несколько парамет, ров, то используется соответствующееколичество измерительных мостов 1 иусилительно-преобразовательных блоков 12.Использование изобретения позволяет 4 ф повысить точность измерения...
Виброустановка для уплотнения бетонной смеси
Номер патента: 977168
Опубликовано: 30.11.1982
Авторы: Джапаридзе, Лейдман, Малышев, Маслов, Ясногородский
МПК: B28B 1/087
Метки: бетонной, виброустановка, смеси, уплотнения
...О0 О,ОоВф 7 ф Оооо о.о Ю ;, о311 упругими элементами 12. Внешний Г-образный конец двуплечего рычага 9 выполнен с возможностью закрепления формы, внутренний - осью 13 соединен с толкателем 7.Виброустановка работает следующим образом.Перед установкой формы на поддон приспособление для крепления формы находится в исходном положении (фиг. 2). При этом толкатель 7 под действием пружины 8 находится в крайнем верхнем положении, Внеш ний Г-образный конец рычага 9 находится в своем крайнем открытом положении.По мере опускания формы ее днища начинает контактировать с толкателем 7. Усилие, создаваемое опускаемым грузом, через толкатель 7 и ось 13 передается внутреннему концу двуплечего рычага 9, поворачивая его вокруг шарнира до момента...
Ротор мельницы-вентилятора
Номер патента: 975062
Опубликовано: 23.11.1982
Авторы: Быков, Дианов, Лейкин, Лузин, Маслов
МПК: B02C 13/08
Метки: мельницы-вентилятора, ротор
...низкая надежность.Цель изобретения - повышение надежности ротора,укаэанная цель достигается тем,что в роторе мельницы-вентилятора,состоящем из основного и покрывающего дисков, на которых размещеныосиовные и мелющие лопатки, и отбойного диска, установленного на основном диске, отбойный диск выполнен иэ отдельных упругих пластин.На Фиг. 1 схематически представлен ротор, продольный разрез; нафиг, 2 - то жепоперечный разрез. На основном 1 и покрывающем 2 дисках размещены основные 3 и мелющие 4 лопатки. На основном диске 1 соосно уСтановлен отбойный диск 5, выполненНый в виде отдельных гибких н упругих секторов 6. Сплошными стрелками показано направление движения топли,ва, штрих-пунктирными - газа. Пункти975062 ,4 Формула изобретения...
Состав для очистки оптических деталей от технологических защитных покрытий
Номер патента: 973605
Опубликовано: 15.11.1982
Авторы: Дворский, Жужнева, Маслов
МПК: C11D 1/42
Метки: защитных, оптических, покрытий, состав, технологических
...триэтаноламин и дополнительно содержит диметил. 5 формамид при следующем соотношении ком. понентов, вес.%Диметилформамид 10-50Триэтанола мин 10-30Дибутилфтапат до 100 10П р и м е р, Оптические детали типа линз с нанесенным слоем лака НЦ.25 и наклееч. ной смолы помещают в испытуемый раствор и растворяют при 80 - 100 С при периодическом покачивании (50 - 6 О раэ/мин). Критерием 15 очистки поверхности служит время полного растворения покрытий. Качество растворения определяют визуально и под микроскопом с 5 - 6 кратным увеличением.Результаты проведенных испытаний приве дены в таблице.Предлагаемый состав действует одновременно как на лакокрасочное покрытие, так и на битумное, Использование дибутилфталата в сочетании с триэтаноламином и...
Ультразвуковый распылитель припоя
Номер патента: 973178
Опубликовано: 15.11.1982
Авторы: Иванов-Есипович, Маслов
МПК: B05B 17/04
Метки: припоя, распылитель, ультразвуковый
...колебаний вибратора, т,е, повышает эффективность распылителя, Период перемещения ванны для забора новой дозы припоя определяется мощностью излучения вибратора и вязкостью расплава, которая, в свою очередь зависит от состава припоя, темлератур вибратора и припоя, и составляет около,10 с.На чертеже представлена конструкция ультразвукового распылителя припоя.Под электроподогревным вибратором 1, расположенным вертикально, имеющим залуженную рабочую часть 2, размещена электроподогревная ванна 3 емкостью около 0,8 л, закрепленная на тросах подъемного механизма ч 15253035 вынесенного из зоны распыления и обес.,печивающего возвратно-поступательное перемещение ванны по вертикали для периодического погружения рабочей части вибратора в расплав,...

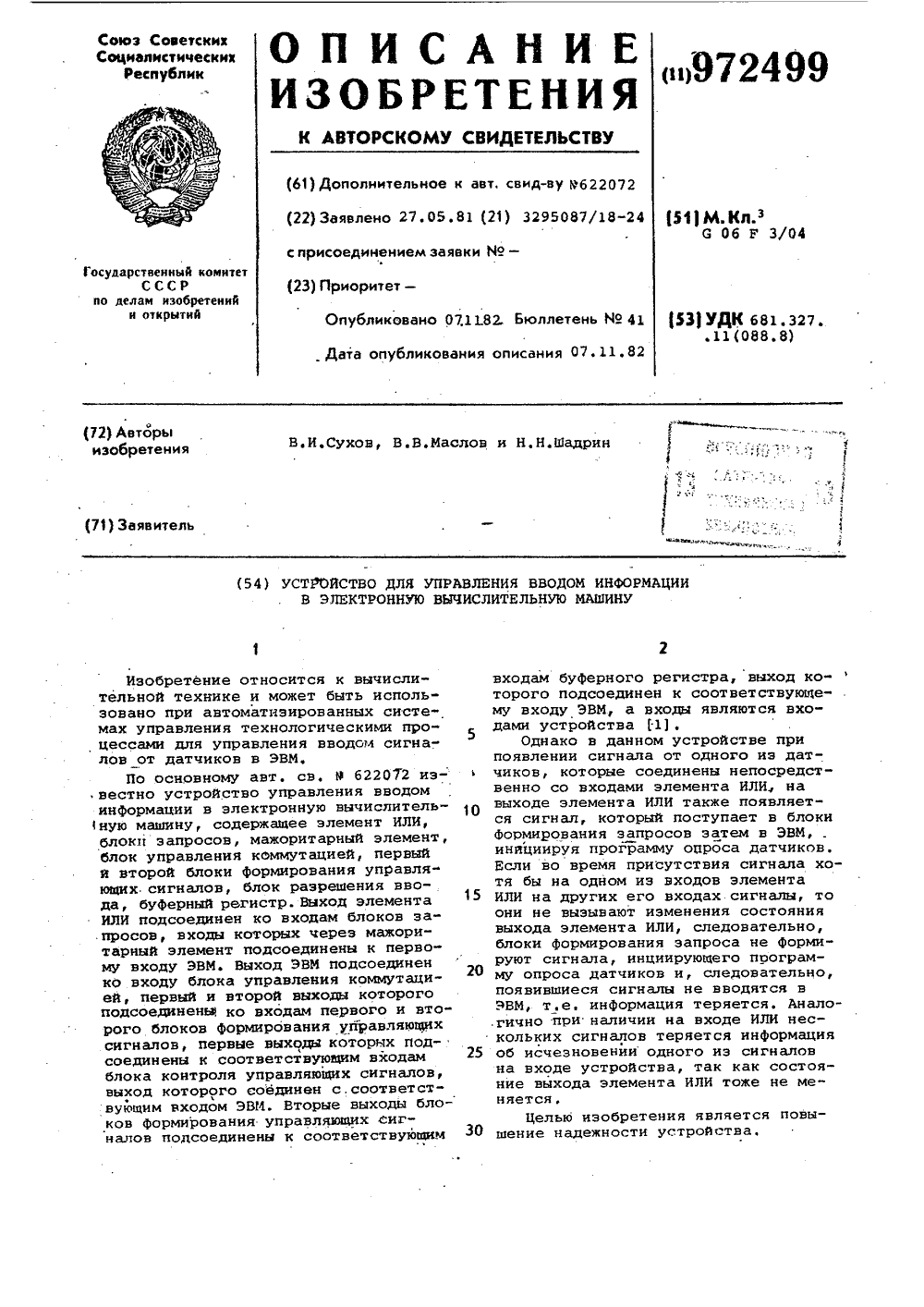

Устройство для управления вводом информации в электронную вычислительную машину
Номер патента: 972499
Опубликовано: 07.11.1982
МПК: G06F 3/04
Метки: вводом, вычислительную, информации, машину, электронную
...входами элемента ИЛИ, первый вход первого блока элементов И, соединен с входом блока элементов задержки, через первый блок 10 элементов НЕ - с первым входом второго блока элементов И и является входом устройства, второй вход первого блока элементов И через второй блок элементов Не соединен с превым выхо15 дом блока элементов задержки, второй, выход которого соединен с вторым входом блока элементов ИНа чертеже приведена структурная схема устройства управления вводом информации в ЭВМ.Устройство содержит входы 1 дискретных сигналов, блоки 2 элементов задержки, первые 3 и вторые 4 блоки элементов НЕ первые 5 и вторые б бло ки элементов И, элемент 7 ИЛИ, блохи 8-10 Формирования запросов, мажоритарный элемент 11, электронную...
Способ определения жизнеспособности сердечной мышцы в условиях гипотермии
Номер патента: 972314
Опубликовано: 07.11.1982
Авторы: Маслов, Рыжаков
МПК: A61B 10/00, G01N 33/48
Метки: гипотермии, жизнеспособности, мышцы, сердечной, условиях
...езоз,е ЙГВ 51 на миокард ез ус,оези 5 х ГиОТрхии К)с 3(ОБРЕЧ 1 НЫ." РсЗР 5 ДОМ ЦЕРЕ 113 ОГО элктрц еского тока.Ол э(еро-к 3 Горо)13 м наркозоч жи- ОТО( ОХЛЕждс)ОТ,о РЕКтаЛЬЦОЙ тЕМПЕРатуры 24 С (ацалогечо с условиями клини. К 1) . 1 О лостижеци 3 данной т(меретмры В 4-5 чежре(ерье слева производят торакотомк и црово,51 т црижезее 31 к) беосик) миокарда .3 ного желулочка лля гистохимического и э, ектро 31 о-чкроскоп 3(ко Г и ц зл из оп.о Оци( аной м(УГО,икциазо;15 т НОЛ- чсг количства читохоцдрий 3 оложитльнои ы кинос Ьк) рч 3 тс 3 ( . )2,3 5, 1 ) Г р 3 цатсгьОЙ ак е 81 остью ф( рхе 3 с (187, 5) их обцсго оис 7 в 3 (480: 5),О) н ко:ффц(31(1 Га эв ргеГЕЧ(КОГО Г)О(ц(Чсц Я 1 ИО- хард 10,60% 5: 0,775) .Я(потное ВО 31 еЙсГвчо Г Раз Р 1,о 1...
Устройство для согласования скоростей информационных последовательностей
Номер патента: 970716
Опубликовано: 30.10.1982
Авторы: Белоус, Маслов, Просветов
МПК: H04L 7/04
Метки: информационных, последовательностей, скоростей, согласования
...выхода первого счетчика 3 и сигнал тактовой частоты, формируется импульс, устанавливающий второй триггер 12 в состояние, при котором открывается второй элемент И 13, Возвращение второго триггера 12 в исходное состояние, приводящее к закрыванию второго элемента И 13, производится импульсом с выхода приемника 6 служебных комбинаций через второй элемент И 13 и второй элемент ИЛИ 11, Если же слуебная комбинация не будет обнаружена в интервале "неопределенности", то второй триггер 12 будет возвращен в исходное состояние в конце этого интервала импульсов первого выхода дешифратора 8 через открытый первый элемент И 10 и второй элемент ИЛИ 11. Этим же импульсом производится установка первого счетчика 3, что приводит к исключению иэ канального...
Устройство для формирования синусоидальных режимов перемагничивания ферромагнитных образцов
Номер патента: 970287
Опубликовано: 30.10.1982
Авторы: Маслов, Чавкин
МПК: G01R 33/12
Метки: образцов, перемагничивания, режимов, синусоидальных, ферромагнитных, формирования
...а вход блока выделения постоянной составляющей подключен к выходу блока перемагничивания.На чертеже изображена структур ная схема устройства. Схема содержит генератор " напряжения, пврвый диФФеренциальный усилитель 2, интегратор 3, усилитель тока 4, бЛок 5 пвремагничивания, одна ветвь которого содержит намагничивающую обмотку 6 и сопротивление 7, вторая - делитель напряжения, состоящий иэ сопротивления 8 и термосопротивления 9 с нагревательным элементом 10, второй диФФеренциальный усилитель 11, блок 12 выделения постоянной составляющей, усилитель 13 постоянного тока, источник 14 постоянного тока, защищенный от проникновения переменной составляющей.устройство работает следующим образом.При подключении блока 5 перемагничивания с выхода его...
Направляющий аппарат гидромашины
Номер патента: 969941
Опубликовано: 30.10.1982
Авторы: Беркман, Бондаренко, Вильнер, Косач, Маслов, Рабин, Смелков
МПК: F03B 3/18
Метки: аппарат, гидромашины, направляющий
...аппарат гидромашинысодержит верхнее и нижнее. кольцаи2 с подшипниками 3 и 4 и установленные в последних лопатки 5 с поворотными рычагами 6, гидроцилиндры 7 осевого прижатия лопаток 5 к нижнему кольцу 2 и упругие кольцевые элементы 8,размещенные между опорной поверхностью 9 каждого из рычагов 6 и соответствующим подшипником 3 верхнего кольца 1.Устройство работает следующим образом.При работе гидромашины в турбинномрежиме, а также при любом регулировании открытия направляющего аппараталопатки 5 рычаги 6 опираются на упругие элементы.8, при этом между лопатками 5 и кольцами 1 и 2 направляющегоаппарата имеются зазоры.3 96994При переводе гидромашины в насосный режим лопатки 5 поворачиваются рычагами 6 в соответствующее этому режиму положение,...
Устройство для испытания электрических контактов
Номер патента: 968791
Опубликовано: 23.10.1982
Авторы: Демьянов, Маслов
МПК: G05B 23/02
Метки: испытания, контактов, электрических
...интенсивности отдельныхучастков оптического изображенияспектра, При этом на выходе диссектора 12 последовательно во времени,относительно начала развертки образуются импульсные сигналы, соответствующие интенсивности излучаемыхучастков оптического иэображенияспектра. Эти импульсные сигналы имеют временную привязку относительноопорных импульсов генератора 14.Известным способом, например с помощью подключенного к выходу диссектора 12 электронного осциллографа,развертка которого синхронизированаоЪорными импульсами генератора 14,выбирают временное положение импульсного сигнала, соответствующего наиболее яркой спектральной линии серебра и, изменяя параметры генератора 18, добиваются временногосовпадения строб-импульса с выходагенератора 18 и...
Устройство для приема сигналов акустической эмиссии
Номер патента: 968743
Опубликовано: 23.10.1982
Авторы: Кротов, Маслов
МПК: G01N 29/04
Метки: акустической, приема, сигналов, эмиссии
...1,усилитель 2, однопроводный экранированный кабель 3 и транзистор 4, измерительный блок 5 и источник 6 питания. Эмиттер транзистора 4 через 6однопроводный экранированный кабель 3 соединен с цепью питания усилителя 2, коллектор соединен с измерительным блоком 5 и через нагруэочный резистор 7 с источником 6 пита" вния, а база транзистора 4 соеди"нена с источником 6 питания церезделитель 8 напряжения,Устройство работает следующим образом. 26Сигналы, поступающие с преобразователя 1, усиливаются усилителем 2,При этом изменение потребляемого уси"лителем 2 по цепи питания тока про-порционально изменению входного сиг-.,нала. Так как напряжение питания подается на .усилитель 2 через однопроводный экранированный кабель 3 с эмиттера...
Устройство для измерения длины жидких металлических мостиков на электрических контактах
Номер патента: 968588
Опубликовано: 23.10.1982
Авторы: Демьянов, Маслов
МПК: G01B 7/02, G05B 23/02
Метки: длины, жидких, контактах, металлических, мостиков, электрических
...счетчики 17 и 18 импульсов устанавливаются в нулевое состояние.При поступлении с выхода блока 16 управления напряжения на электродвигатель 7 он медленно ввинчивает микрометрический винт 6. При медленном перемещении микрометрического винта 6 напряжение на контактах 2 и 4 постепенно повышается, При достижении напряжения на контактах 2 и 4, 60 ,соответствующего напряжению плавления, между размыкаемыми контактами 2 и 4 образуется жидкий металлический мостик. При достижении на мостике напряжения кипения металл 65 мостика закнпает (" взрывается" ) и мостик обрывается.В блоке 12 опорных напряжений выставлены напряжения, соответствующие напряжению плавления и напряжению кипения контактного материала испытуемых контактов 2 и 4.При...
Способ вибрационной обработки
Номер патента: 967778
Опубликовано: 23.10.1982
Авторы: Евстишенков, Кружков, Маслов
МПК: B24B 31/06
Метки: вибрационной
...заготовок вставок для ювелирных изделий из хрустального стекла, полученных методом горяче.о прессования и имеющих сфери.ческую формуРежимы виИрации:частота 35 Гц,амплитуда 3,0 мм.Обработка производится в следующей последовательностиВ контейнер загружаются до заполнения 35 его оИъекма подлежащиеобработке заготовки, после чего контейнер заполняется водной суспенэи-.ей порошка электрокорунда зернистостью М 40, количествофаИраэивной суспензии 9 от объема контейнера. ОИраИотка в указанной среде производитсяна протяжении 60 мин , при этом уда ляетсяоИлой, величина шероховатости поверхности изделий й находитсяв пределах 0,3-1 мкм, а аИразивизмельчается до 12-Ц мкм.После этого в состав рабочей сре лы введен полимерный наполнитель граФ967778...
Способ защиты миокарда от гипоксии при выключении сердца из кровообращения
Номер патента: 967479
Опубликовано: 23.10.1982
Авторы: Кулагина, Маслов, Рыжаков
МПК: A61B 18/00, A61B 18/02
Метки: выключении, гипоксии, защиты, кровообращения, миокарда, сердца
...при 30 выключении сердца и кровообращения осуществляется предлагаемым способом. Для объективной оценки эффективности предлагаемого способа проводят. биопсию миокарда до и после 35 дачи электрического разряда.При электронномикроскопическом исследовании биоптатов миокарда до дачи разряда выявляют следующие изменения. Обнаруживают в значительном 4 р количестве набухшие митохондрии с дезорганизацией крист, просветлением митохондриальногоматрикса. Выявляют расширение канальцев гладкого саркоплазматического ретикулума, Цитогранулы в саркоплазме миокардиоцитов имеются в небольшом количестве. Отмечают наличие участков миокарда с разволокнением миофибрилл, нарушение их поперечной исчерченности. Имеют место в ряде клеток 50 явления...
