Устройство для управления вводом информации в электронную вычислительную машину

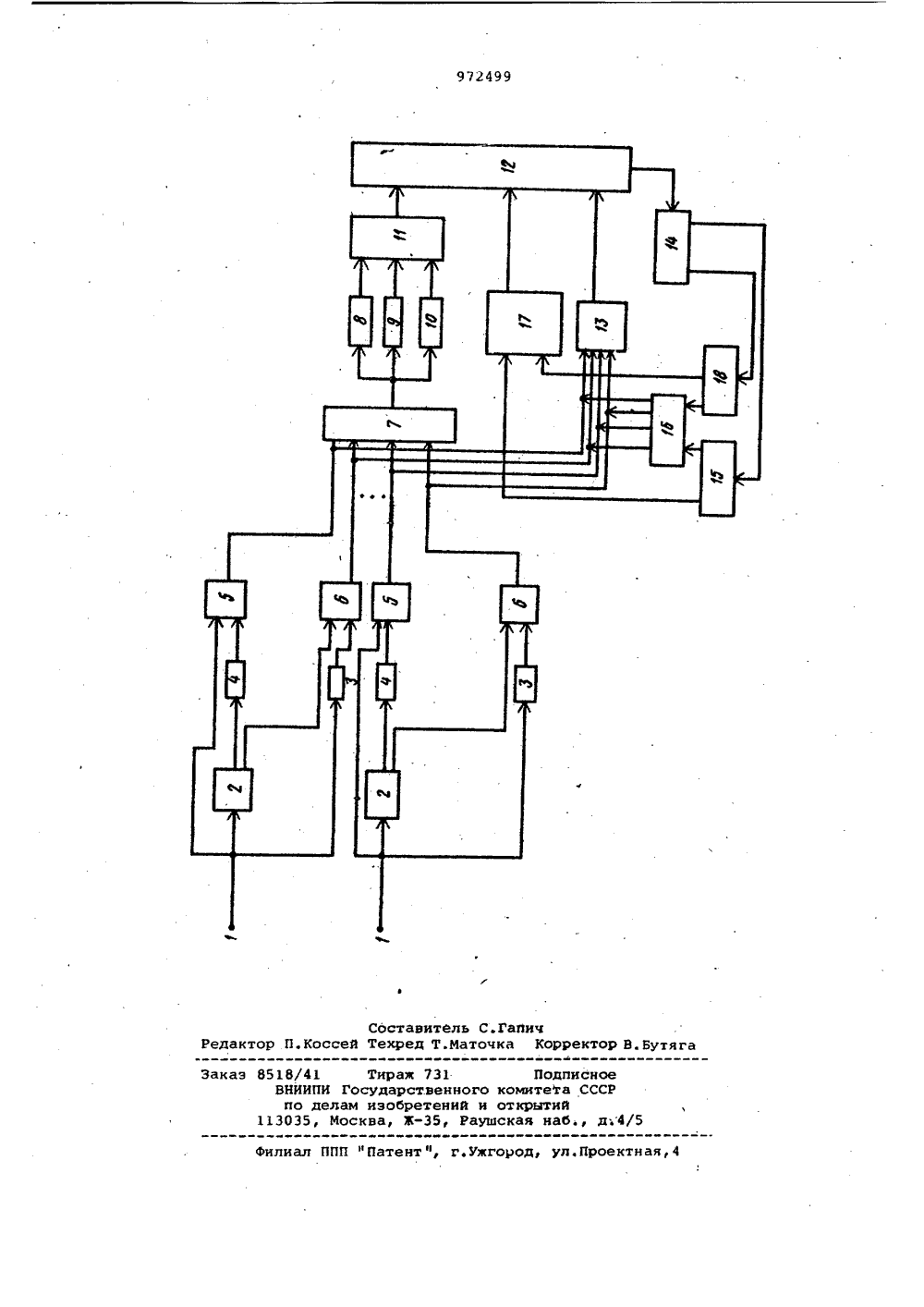

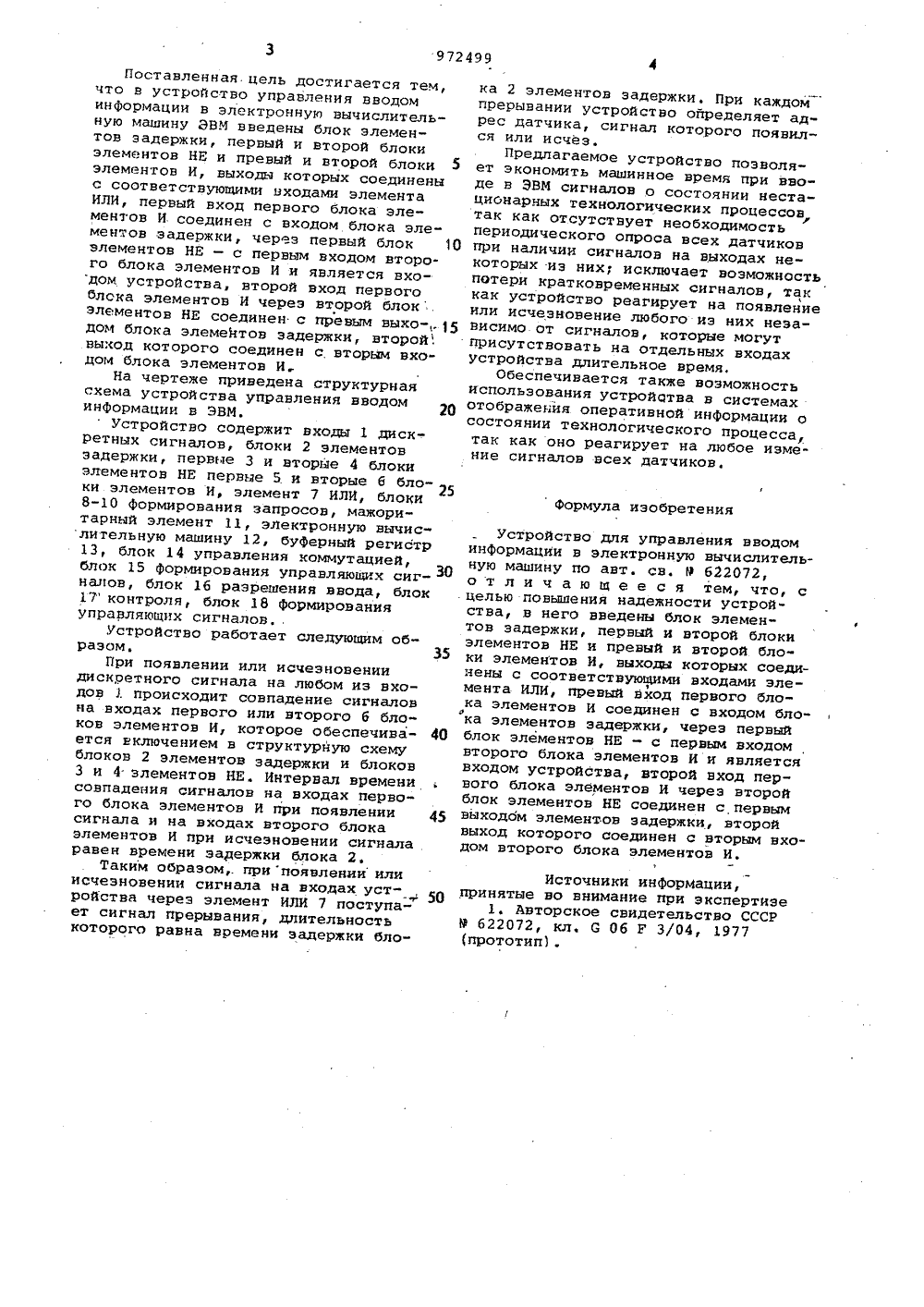

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ссиоз СоветскихСоциалистическихРеспублик пп 972499(61) Дополнительное к ает. спид-ву 9622072 (22) Заявлено 27. 05. 81 (21) 3295087/18-24 с присоединением заявки М 9 -Р 1 М.К . О 06 г 3/04 Государственный комитет СССР по делам изобретений и открытий. Дата опубликования описания 07. 11, 82 И) УДК 681, 327, 11 (088 8)(71) Заявитель д фдад.цп,дэ Цщтт з.щ,(54) УСТРОИСТВО ДЛЯ УПРАВЛЕНИЯ ВВОДОМ ИНФОРМАЦИИ В ЭЛЕКТРОННУЮ ВЫЧИСЛИТЕЛЬНУЮ МАШИНУИзобретение относится к вычислительной технике и может быть использовано при автоматизированных системах управления технологическими процессами для управления вводом сигналов от датчиков в ЭВМ.По основному авт. св. 9 622072 известно устройство управления вводом информации в электронную вычислитель 1 ную машину, содержащее элемент ИЛИ, блоки запросов, мажоритарный элемент, блок управления коммутацией, первый в второй блоки формирования управляющих,сигналов, блок разрешения ввода, буферный регистр. Выход элемента ИЛИ подсоединен ко входам блоков запросов, входы которых через мажоритарный элемент подсоединены к первому входу ЭВМ. Выход ЭВМ подсоединен ко входу блока управления коммутацией, первый и второй выходы которого подсоединены ко входам первого и вто" рого блоков Формирования управляющих сигналов, первые выходы которых подсоединены к соответствующим входам блока контроля управляющих сигналов, выход которого соединен с,соответствующим входом ЭВМ. Вторые выходы блоков Формирования управляющих сигналов подсоединены к соответствующим входам буферного регистра, выход которого подсоединен к соответствующему входу ЭВМ, а входы являются входами устройства 1,Однако в данном устройстве припоявлении сигнала от одного иэ датчиков, которые соединены непосредственно со входами элемента ИЛИ, навыходе элемента ИЛИ также появляется сигнал, который поступает в блокиФормирования запросов затем в ЭВМ,инициируя программу опроса датчиков,Если во время присутствия сигнала хотя бы на одном из входов элемента15 ИЛИ на других его входах сигналы, тоони не вызывают изменения состояниявыхода элемента ИЛИ, следовательно,блоки формирования запроса не Формируют сигнала, инциирующего программу опроса датчиков и, следовательно,появившиеся сигналы не вводятся вЭВМ, т.е, информация теряется. Анало.гично приналичии на входе ИЛИ нескольких сигналов теряется информация25 об исчезновенииодного иэ сигналовна входе устройства, так как состояние выхода элемента ИЛИ тоже не меняется.Целью изобретения является повышение надежности устройства, 972499Поставленная цель достигается тем, что в устройство управления вводом информации в электронную вычислительную машину ЭВМ введены блок элементов задержки, первый и второй блоки элементов НЕ и превый и второй блоки 5 элементов И, выходы которых соединены с соответствующими входами элемента ИЛИ, первый вход первого блока элементов И, соединен с входом блока элементов задержки, через первый блок 10 элементов НЕ - с первым входом второго блока элементов И и является входом устройства, второй вход первого блока элементов И через второй блок элементов Не соединен с превым выхо15 дом блока элементов задержки, второй, выход которого соединен с вторым входом блока элементов ИНа чертеже приведена структурная схема устройства управления вводом информации в ЭВМ.Устройство содержит входы 1 дискретных сигналов, блоки 2 элементов задержки, первые 3 и вторые 4 блоки элементов НЕ первые 5 и вторые б бло ки элементов И, элемент 7 ИЛИ, блохи 8-10 Формирования запросов, мажоритарный элемент 11, электронную вычислительную машину 12, буферный регистр 13, блок 14 управления коммутацией, блок 15 формирования управляющих сигналов, блок 16 разрешения ввода, блок 17 контроля, блок 18 Формирования управляющих сигналов.Устройство работает следующим образом.35При появлении или исчезновении дискретного сигнала на любом из входов 1 происходит совпадение сигналов на входах первого или второго 6 блоков элементов И, которое обеспечива 40 ется включением в структурную схему блоков 2 элементов задержки и блоков 3 и 4. элементов НЕ. Интервал времени совпадения сигналов на входах первого блока элементов И при появлении 45 сигнала и на входах второго блока элементов И при исчезновении сигнала . равен времени задержки блока 2.Таким образом,. при появлении или исчезновении сигнала на входах устройства через элемент ИЛИ 7 поступает сигнал прерывания, длительность которого равна времени задержки блока 2 элементов задержки. При каждом прерывании устройство ойределяет адрес датчика, сигнал которого появился или исчез.Предлагаемое устройство позволяет экономить машинное время при вводе в ЭВМ сигналов о состоянии нестационарных технологических процессов так как отсутствует необходимость периодического опроса всех датчиков при наличии сигналов на выходах некоторых из них; исключает воэможность потери кратковременных сигналов, так как устройство реагирует на появление или исчезновение любого иэ них независимо от сигналов, которые могут присутствовать на отдельных входах устройства длительное время.Обеспечивается также воэможность использования устройства в системах отображения оперативной информации о состоянии технологического процесса так как оно реагирует на любое измение сигналов всех датчиков,Формула изобретенияУстройство для управления вводоминФормации в электронную вычислительную машину по авт. св. 9 622072,о т л и ч а ю щ е е с я тем, что, сцелью повышения надежности устройства, в него введены блок элементов задержки, первый и второй блокиэлементов НЕ и превый и второй блоки элементов И, выходы которых соединены с соответствующими входами элемента ИЛИ, превый вход первого блока элементов И соединен с входом бло"ока элементов задержки, через первыйблок элементов НЕ - с первым входомвторого блока элементов И и являетсявходом устройства, второй вход первого блока элементов И через второйблок элементов НЕ соединен с первымвыходом элементов задержки, второйвыход которого соединен с вторым входом второго блока элементов И.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 622072, кл. С 06 Р 3/04, 1977972499 К то одписное еаза СССР ытий 8518/41 Тирая 731ВНИИПИ Государственного комипо делам изобретений и откр 113035, Москва, Ж, Раушская Зака 5 ород ул. Проектная, 4 атент", г.у иал ППП Составитель С.Гапичй Техред Т.Маточка Корректор В.Бутяга
