Мариненко

Номер патента: 978195

Опубликовано: 30.11.1982

Авторы: Журавин, Мариненко, Семенов, Трошкин

МПК: G11C 11/40

Метки: запоминающий, элемент

...выводами второго делителя б напряжения,выход которого соединен с коллектором1 первогЬ п-р-п-транзистора. 1 О,Целители 5 и б напряжения могутбыть выполнены на резисторах 7-10.Устройство работает следующим образом,В установившемся состоянии на шине Ш имеется низкий потенциал И(близкий к нулю), а на разрядные шины Шри Шр э, подано более высокоенапряжение ИИ.В этом состояйии устройство представляет собой статический триггер.На коллекторе одного из транзисторов,например, транзистора 2 потенциалблизок к напряжению источника питания,так как транзистор 4 открыт, а на 25коллекторе транзистора 1 имеетсяблизкое к нулю напряжение, так какв базу транзистора 1 втекает ток через резистор 8 и открытый транзистор4; в свою очередь, базовый ток...

Номер патента: 970394

Опубликовано: 30.10.1982

Авторы: Журавин, Мариненко, Семенов, Черемисова

МПК: G06G 7/30

Метки: экстраполирующее

...операционного усилителя с нелинейной обратной связью. Функцион альный пре образ ователь 8служит для реализации меняющейся вовремени нелинейной зависимости между входной и выходной величинами- С(1 р г) ргде г - величина отсчета телеметрируемого сигнала, причем за-висимость от времени определяется соотношениемС(Т, г)= ХНС И (г),где С = Х(г) Н (, г) йг;Х (г) - Функция Уолша на интервале существования величины г;Н (, г) =фА(М Ф (г)3,В - порядок функции Уолша (например, для 3. = 1 32Н= 1,2,..,5)Ввиду сложности аналогическихсоотношений, преобразователь 8 целесообразно реализовывать в виде блока памяти, содержащего наборы функцииС(г) для ряда величин 1. Например,Ри цифровой реализации блок 8 мо"жет состоять из последовательно соединяемых...

Номер патента: 938370

Опубликовано: 23.06.1982

Авторы: Мариненко, Пельке, Федосеев, Шевченко, Шишкин

МПК: H03K 3/017

Метки: генератор, геоэлектроразведки

...нагрузке и эталонному резистору н входамдвух других ключей инвертора, выходыкотбрых объединены с другим полюсом источника питания и вторымн выводамидиодов, а управляющие входы ключейсоединены с выходами первого распределителя импульсов, входы которого подключены к выходу формирователя, входкоторого объединен с вторым входомдифференциального усилителя, и выходомгенератора функций, вход которого соединен с выходом делителя частоты, вто. рой выход которого подключен к управляУстройство работает следующим образо ма Сигнал с выхода задающего генератора 21 через делитель 20 частоты по ступает на вход генератора 19 функций.Генератор 19 функций любым известнымспособом, снхронно с приходящим сигналом, вырабатывает напряжение нужной формы,...

Номер патента: 928288

Опубликовано: 15.05.1982

Авторы: Жильников, Мариненко, Солнцев, Федосеев, Шевченко

МПК: G01V 3/06

Метки: геоэлектроразведки, измерительное

...соединенных Формирователей временных интервалов равно номеру гармоники входного сигнала, на которую настроен второй избирательный усилитель.На фиг. 1 представлена структурная схема устройства для случая, когда избирательные, усилители настроены на первую и третью гармоники; на фиг, 2 и 3 - временные диаграммы, поясняющие работу устройства; на фиг.4 и 5 - временные диаграммы напряжений с выходов избирательных усилителей первой и третьей гармоник; на фиг.6 -. работа первого формирователя временного интервала; на Фиг. 7 и 8 - работа второго и третьего Формирователей временных интервалов.Измерительное устройство для геоэлектроразведки содержит входной преобразователь 1, выход которого соединен с входами избирательных усилителей 2 и 3, выходы...

Номер патента: 916879

Опубликовано: 30.03.1982

Авторы: Астахов, Криволапов, Мариненко, Пономарев, Рубинов, Шангин

МПК: F16N 27/00

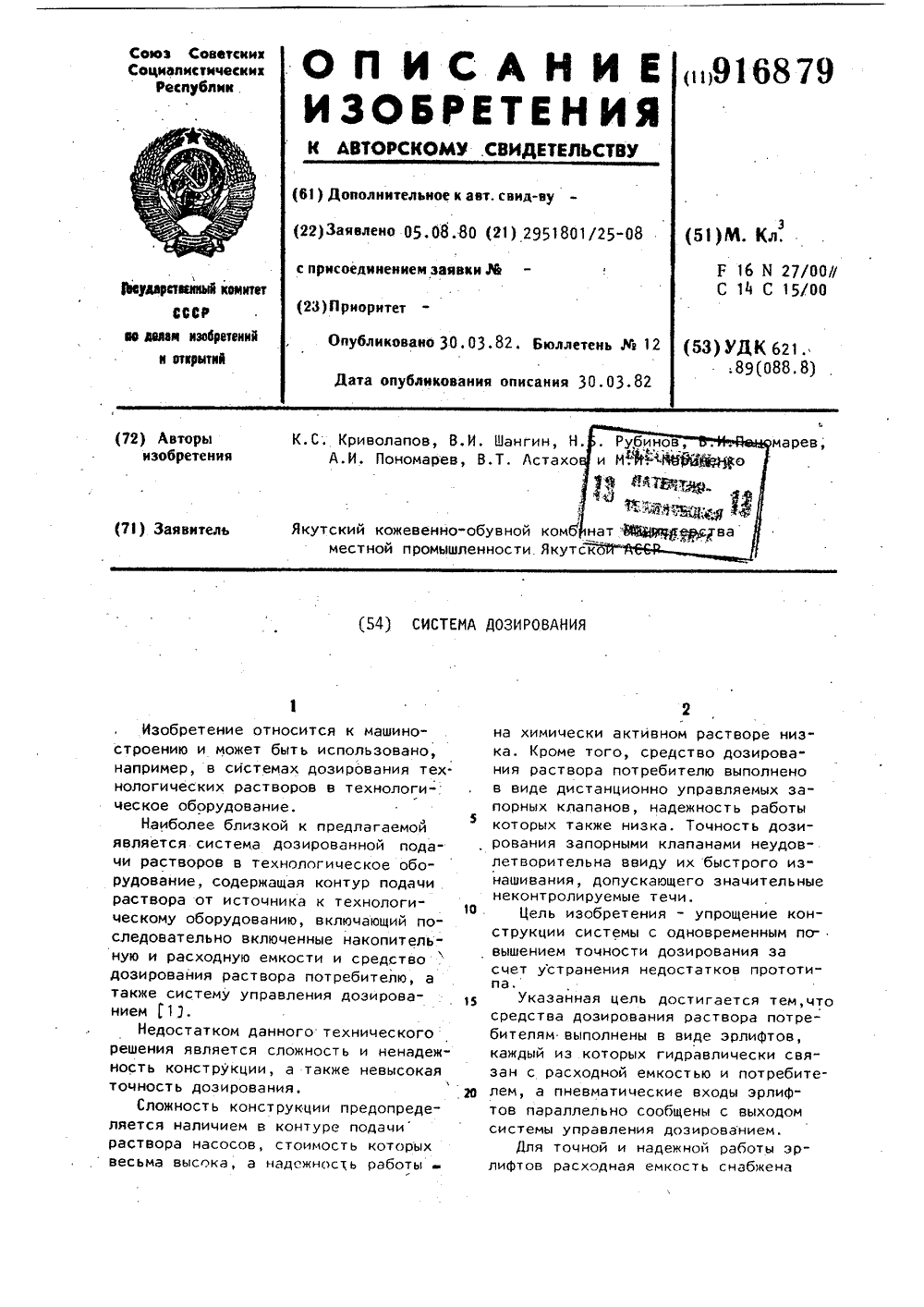

Метки: дозирования

...21и 22, переключатели 23 и 24 выборабарабанов.55Управляющий выход 25 бесконтактного уровнемера 26 сообщен с,пневматическим входом 27 эрлифта 3, а вход 79 4уровнемера 26.- с источником 28 сжатого газа,Расходная емкость 4 сообщена с накопительной емкостью 2 сбросным трубопроводом 29, имеющим перегибноеколесо 30, установленным на номинальном уровне раствора с расходной емкостью 4.Система дозирования растворов работает следующим образом,Предварительно подготовленный раствор от источника 1 поступает в накопительную емкость 2. С помощью эрлифта 3 объем подачи сжатого газа от источника 28 череЗ уровнемер 26 заполняется до определенного уровня, контролируемого уровнемером 26, В,случаевыхода из строя уровнемера 26, расходная...

Номер патента: 894648

Опубликовано: 30.12.1981

Авторы: Мариненко, Солнцев, Федосеев, Шевченко

МПК: G01V 3/06

Метки: геоэлектроразведки, измерительное

...отсчетами, поступающими сблока 9 квантования и первой группыключей 19.Схема 12 сравнения служит длясравнения сигналов, поступающих наее входы. При поступлении сигналас блока 11 разности, большего поуровню на заранее заданную величину,чем сигнал, поступающий с блока14 осреднения, схема 12 сравнениядолжна вырабатывать запрещающий сигнал.Блок осреднения служит для осреднения сигналов, поступающих с блока11 разности,Блок 21 согласования служит дляпреобразования кода в аналоговыйсигнал. В случае исполнения блоков9-15 и 19, 20 на основе аналоговыхэлементов, блок 21 не нужен,Измерительное устройство для геоэлектроразведки работает следующимобразом.Входной сигнал во входном блоке1 нормируется по амплитуде и поступает в блок квантования, где...

Номер патента: 890329

Опубликовано: 15.12.1981

Авторы: Мариненко, Солнцев, Федосеев, Шевченко

МПК: G01V 3/06

Метки: измеритель, сигналов, электроразведочный

...цель достигается тем, что в электроразведочном измерителе сигналов для геоэлектроразведки, содержащем три избирательных усилителя, выходы которых соединены с Формирователями импульсов, умножитель частоты, блок цифрового преобра зования, включающий два триггера, первые входы которых подключены к выходам соответственно второго и третьего Формирователей импульсов, а выходы - каждый соответственно к свое. му ключу, выходы которых соединены с двумя входами блока вычислений, нагруженного блоком индикации, при этом ко вторым входам ключей подсоединен генератор тактовых импульсов, умножитель частоты включен между выходом Формирователя импульсов и вторым входом первого триггера, а1 90329 4 параллельно ему включен второй умножитель частоты,...

Номер патента: 886014

Опубликовано: 30.11.1981

Авторы: Журавин, Ковалева, Мариненко, Семенов

МПК: G06G 7/30

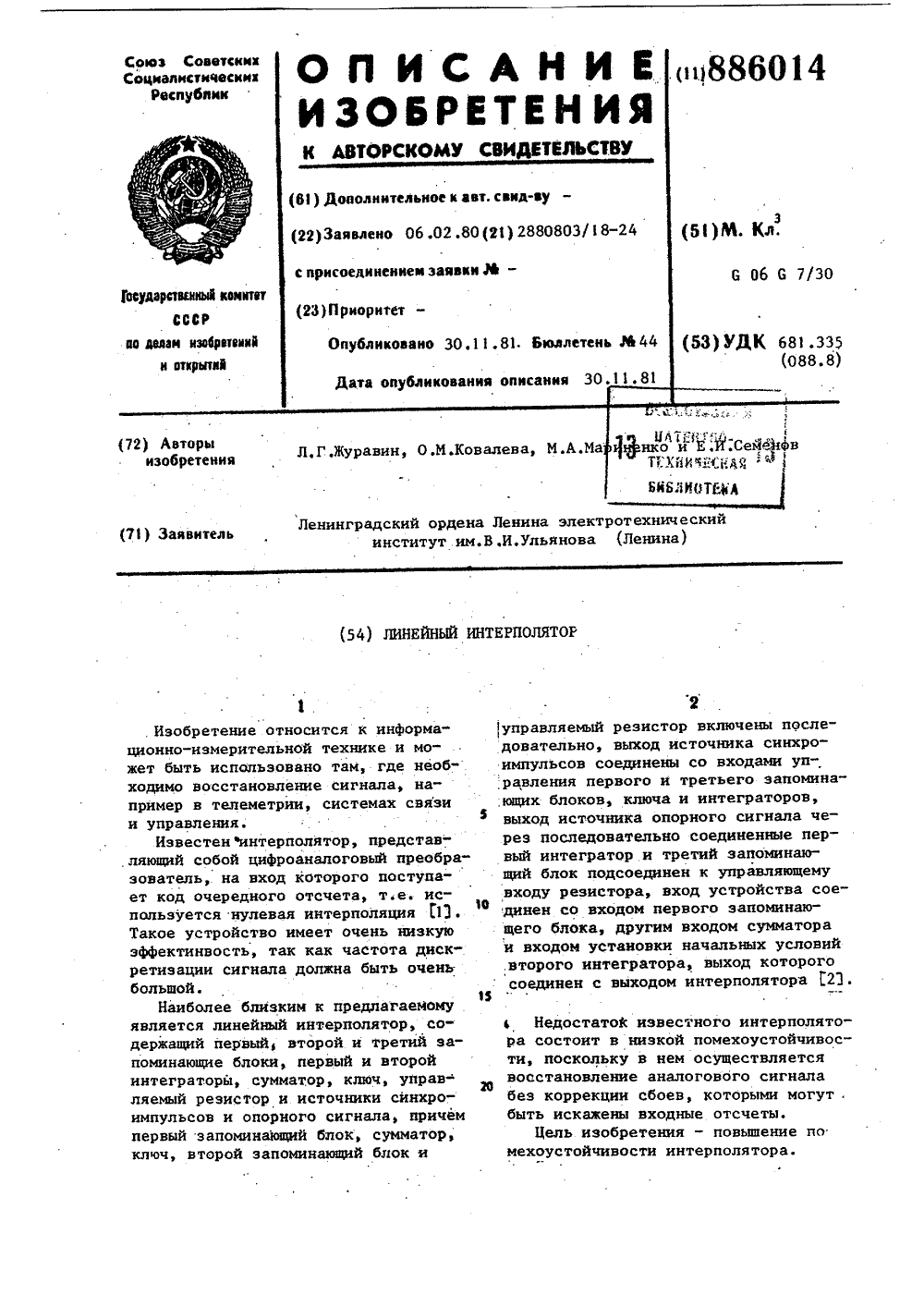

Метки: интерполятор, линейный

...значения входного сигнала Х (Ц , следующие в общем слу-чае неравномерно, поступают на входызапоминающего блока 1, интегратора6 и блока 7 разности. В блоке 7 разности из очередного отсчета вычитается выходное напряжение интерполятора(Ц . Разность Ь Х = Х 1 - Х (В в схеме 8 сравнения сравнивается с допустимым значением ьХ (уровеньФклонение сигнала от линии прямой) ча времч дт; равно величинеЬТ 1с ( Т ), гдеу:-ийтщ,ес,) - максимальйое отклонение сигнала на интервале аппроксимации ЬТ поед от линии. Учитывая, что для адаптивной линейной экстраполяции Е =Ед - постоянная величина уставки, запишем окончательно выражение для уровня обнаруживаемых сбоев Как величину бд 1 ч)с дтЬтпед Смещение на единицу необходимо для того, стобы не...

Номер патента: 868812

Опубликовано: 30.09.1981

Авторы: Журавин, Козлов, Мариненко, Семенов

МПК: G08C 19/28

Метки: телеизмерительная

...подключаетветвь, в которой выполняется условие С/Штй (где В - некоторое пороговое значение), к блоку б решения, .в котором происходит декодирование входной информации. Если (+)не выполняется во всех ветвях, тоо логическое устройство формирует надополнительном выходе анализатора 5принимаемого сигнала сигнал для вклю/чения передатчика обратного каналасвязи и запрещения записи информации 55 в блок 7 памяти, представляющий собоймногоканальное регистрирующее устройство, состоящее из запоминающих устройств и аппроксиматоров на одинвход блока 7 памяти поступает код о отсчета (и код адреса в случае адаптивной системы), а на другой вход -сигнал управления (по сигналу Офвходной код записывается, по сигналу 1 не записывается). На первых...

Номер патента: 868676

Опубликовано: 30.09.1981

Авторы: Мариненко, Солнцев, Федосеев, Шевченко

МПК: G01V 3/06

Метки: геоэлектроразведки, измерительное

...напряжения с выхода входного устройства 1 в кодовые слова, Шаг квантования задается импульсами, поступающими с выхода первого дешифратора 13 на второй вход АЦП 7. С помощью первой группы ключей 8, управляемых первым дешифратором 13, кодовые слова записываются в в ячеек блока памяти 9. Ключи второй группы 10, управлявшие вторым дешифратором 14, последовательно включают ячейки блока 9 памяти к ЦАП 17, который вырабатывает аналоговый сигнал, соответствующий цифровому коду. Частота преобразования шкод-аналог" (считывания) берется в К раз выше частоты преобразования "аналог-код" (записи), чем обеспечи 15 вается линейное преобразование спектра входного сигнала в более высокочастотный, причем амплитудно-Фазовые соотношения между...

Номер патента: 860309

Опубликовано: 30.08.1981

Авторы: Антонюк, Мариненко

МПК: H03K 17/00

Метки: датчиков, опроса

...чего выходное напряжение суммирующего блока будет обус860309 Формула изобретения ВНИИПИ Заказ 7573/86 Тираж 988 Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 ловлено только активными каналами,что приводит к уменьшению частотыопроса, а следовательно, к увеличению эффективности и точности устройства.На чертеже представлена схемаустройства. 5Устройство содержит в каждом канале датчики 1, выходы которых подключены ко входам ключей 2 и ППА 3,другие входы которых соединены свыходами соответствующих элементов 1 О4 сравнения, первые входы которыхобъединены и подключены к блоку 5задания уставок, вторые входы элементов 4 подключены к выходамППА 3 и входам суммирующего блока 6,выход которого через управляемый частотный генератор 7...

Номер патента: 842918

Опубликовано: 30.06.1981

Авторы: Журавин, Мариненко, Семенов, Солнцев, Федосеев, Шевченко

МПК: G08C 25/02

Метки: связью, телеизмерительная, управляющейобратной

...на основе типовых элементов.Блок управления 9 выполняет следующие функций; при поступлении сигнала 1 на вход блока с выхода элемента ИЛИ 11 блока 9 управления определяет, на каком из его входов, соединенных с выходами счетчиков 10, произошло изменение состояния, н формирует сигнал 1 в соответствии с этим номером на одном из выходов соединенных с управляющими входами элемен35 40 45 50 55 тов б памяти и счетчиков 10; при поступ; ленни на вход сигнала 0 определяет, на каком из его входов минимальный код и формирует сигнал 1 на соответствующем этому номеру одному из выходов; определяет отношение между числом повторов кодов посылки (число синхроимпульсов на втором входе блока управления 9 - выходе блока решений 5) и максимальным кодом на...

Номер патента: 842915

Опубликовано: 30.06.1981

Авторы: Журавин, Мариненко, Семенов, Федосеев, Шевченко

МПК: G08C 19/28

Метки: приемное, телеизмерительнойсистемы

...9 и 20 для установки кодов на первых и вторых выходах. Счетчик 5 может быть выполнен на основе счетчиков в интегральном исполнении, выпускаемых промышленностью. Блок 8 сравнения кодов служит для сравнения кодов на его входах и выдачи сигнала блокировки яркости ЭЛТ 9, если выполняютсяследующие условия: п 1 п, или пп, или п 1 -- п- числа, соответствующие кодам на входах дешифраторов 7 и 6 старших и младших разрядов соответственно. Блок 8 сравнения может быть выполнен на основе логических элементов,Индикатор 9 служит для представления входной информации потребителю. Индикатор 9 может быть выполнен на основе различных устройств отображения информации, например на ЭЛТ, матричных электролюминисцентных или светодиодных...

Номер патента: 842914

Опубликовано: 30.06.1981

Авторы: Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: интерполятор, линейный

...на втором входе. Второйвыход блока 7 является интенсивным к первому.Реверсивный счетчик 8 предназначен дляподсчета сигналов 1 на его первом входе(в обратном направлении). На вторых выходах счетчика 8 формируется код результата счета (и), а на первом выходе формируется сигнал 1, если счетчик находится в исходном состоянии, соответствующемп=1, в противном случае - О.Пиковый детектор 9 служит для выявления и хранения на выходе модуля максимального из сигналов, поступающих на его вход,при наличии сигнала 1 на втором управляющем входе. Пиковый детектор 9 можетбыть построен на основе выпрямителя иконденсатора памяти, обнуляемого при нулевом сигнале на управляющем входе.Блок 10 умножения служит для перемножения двух входных сигналов и...

Номер патента: 842912

Опубликовано: 30.06.1981

Авторы: Антонюк, Мариненко

МПК: G08C 19/28

Метки: телеизмерительная

...9, передатчик 10, приемник 11, на приемной стороне коммутатор 12, блок 13 выделения синхросигналов, приемник 14, информационные каналы 15, включающие преобразователи 16 погрешности аппроксимации и демодуляторы 17, блок 18 регистрации, сумматор 19, передатчик 20. Телеизмерительная система содержит также канал 21 связи и канал 22 обратной связи.Датчики 4 предназначены для преобразования измеряемого параметра в электрический сигнал, например напряжение постоянного тока. Ключи 2 с распределителем 8 являются коммутатором передающей стороны и служат для передачи сигнала от датчика с помощью передатчика 10 в канал 21 связи. Преобразователи 3 погрешности аппроксимации (ППА) служат для выборки сигнала, пропорционального погрешности...

Номер патента: 834735

Опубликовано: 30.05.1981

Авторы: Журавин, Иванов, Мариненко, Семенов

МПК: G08C 19/00

Метки: телеизмерительная

...3и АЦП 4,Прямой канал б связи и обратныйканал 10 связи предназначены для передачи информации на расстояние имогут быть, например, телефоннымканало,Блок 7 промежуточной памятипредназначен для приема сигналов 45из канала связи б, для передачиэтих сигналов на вход канала 10, длядекодирования принятых сигналов иформирования на своих выходах кодаадреса и напряжения или кода отсчета. Блок 7 может быть построен наоснове логического устройства ицифроаналогового преобразователя.Блок 8 аппроксиматоров предназначен для восстановлеция аналоговыхсигналов по их дискретам и можетбыть построен на основе экстраполя"торов с аналоговой или цифроаналоговой памятью в один иэ которых всоответствии с принятым кодом поступает отсчет. 60Блок 11 декодирования...

Номер патента: 830431

Опубликовано: 15.05.1981

Авторы: Барки, Журавин, Мариненко, Семенов

МПК: G06G 7/30

Метки: экстраполирующее

...Экстраполированное значение сигнала вычисляется по Формуле: х ) т 1-Мт)РР+ Ц . Мтт)-Уй)У(т) В";.р еж т -- и %) где х(Я - последний из посгупивших отсчетов (хранится в блоке 1); х ; - Т) - отсчет, предшествующий последнему (хранится в блоке 2); У - нормированная корреляционнаяфункция входного сигнала х(1).Выражение (1) получается, если учесть, что оптимальная по минимуму дисперсии погрешности оценка сигнала в текущий момент временис учетом двух предыдуших отсчетов находится как условное среднее, т, е. плотность распределения этой оценки равна хй), хй.-Т),хй Я Ещ Рю ),ЩЩфф 1 кй/т)деОГ где 1 х(т)/х(1 - ),х(1 а)1 1 х( х(1)- соответственно трехмерная и дву- мерная плотность распределения входного сигнала.При поступлении очередного...

Номер патента: 805382

Опубликовано: 15.02.1981

Авторы: Журавин, Мариненко, Семенов

МПК: G08C 19/02

Метки: приемное, системы, телеизмери-тельной

...разностинапряжений, имеющихся на двук его входах. Блок 10 сравнения формирует иасвоем выходе сигнал 1"., если напряжение на его вкоце (соединенном с выходомЦАП 9) больше, чем напряжение на другом входе, в противном случае выходнойсигнал блока 10 соответствует логическому нулю.Реверсивный счетчик 11 предназначендля суммирования ( вычитания) импудьсов, поступившик на первый (второй) входуправления и может быть построен, например, на основе двоичного счетчика. Минимальный (исходный) код иа выкодесчетчика соответствует числу к 2 цляформирования уровня обнаруживаемыхсбоев К. Кроме того, счетчик 11имеет выкод управления, на котором появляется сигнал "1, если счетчик находится в исхоцном состоянии, в противномслучае - "0. Выкодной код...

Номер патента: 805381

Опубликовано: 15.02.1981

Авторы: Журавин, Иванов, Мариненко, Семенов

МПК: G08C 19/00

Метки: телеметрическая

...соединенные генератор тактовых импульсов, распределитель каналов и формирователь синхроимпульсов на переааюшей стороне, и послеаовательно соединенные селектор синхроимпульсов и распредели тель каналов на приемной стороне вязи телеизмерениям и мож ся аля передачи сообше линиям, волновоцам, рац Известны системы о лической) цискретизацие импульсно-коцовой модуНедостатком данной системы является низкая информативность.Более экономным виаом дискретного представления, непрерывных сообщений являются различные варианты дифференциальной импульсно-кодовой моауляции (ДИКМ).Наиболее близкой к предлагаемой является система, в которой использован ( ДИ КМ) и которая содержит последовательно соединенные дифференциальный импульсно-кодовый...

Номер патента: 805380

Опубликовано: 15.02.1981

Авторы: Журавин, Иванов, Мариненко, Семенов

МПК: G08C 19/00

Метки: телеизмерительная

...стороне каждый сигнал восстанавливается на основе всехпринятых сигналов-координат по Уолшу;50 поэтому необнаруживаемые сбои уменьшаются в .Д разгае К .число каналов системы.На чертеже представлена блок-схема системы.8053 Телеизмерительная система содержит на передающей стороне датчики 1, блок 2 прямого ортогонального преобразования, коммутатор 3, аналого-цифровой преобразователь (АЦП) 4 блок 5 считывания, передатчик 6 и канал 7 связи; на приемной стороне блок 8 промежуточной памяти, дешифратор 9 адреса, цифроаналоговый преобразователь 10, блок 11 сравнения, блок 12 вычитания, фильтр 30 13 нижних частот, информационные каналы 14, включающие элементы И 15, блоки 16 памяти и ключи 17, блок 18 обратного ортогонального...

Номер патента: 805229

Опубликовано: 15.02.1981

Авторы: Ли, Лихоманов, Мариненко, Пельке, Солнцев, Федосеев, Шевченко, Шишкин

МПК: G01V 3/06

Метки: геоэлектро-разведки, измерительное

...гармоники, избирательный усилитель 3 настроен на частоту третьей гармоники, избирательный усилитель 4 настроен на частоту и-ой гармоники. С выходов избирательных усилителей 2 - 4 синусоидальные сигналы подаются на формирователи 5 - 7, в которых вырабатываются импульсы напряжения, соответствующие переходу синусоидального сигнала через ноль. С выходов формирователей 5 - 7 сигналы поступают на фазометр 8. Величины фазовых сдвигов, полученные на выходе фазометра, являются суммой фазовых сдвигов в сигнале и фазовых сдвигов, вносимых входным устройством 1 и избирательными усилителями 2 - 4. Для определения фазовых сдвигов, вносимых входным устройством 1, избирательными усилителями 2 - 4, необходимо переключить входное устройство 1 так, чтобы...

Номер патента: 802592

Опубликовано: 07.02.1981

Авторы: Габитов, Мариненко

МПК: F02P 17/00

Метки: двигателявнутреннего, работо-способности, сгорания, цилиндров

...4 через стабилитрон 9. Устройство содержит также тахометр 10, подключенный к выходу формирователя 2. В системе 5 зажиганияимеется распределитель 11, катушка 12зажигания и источник 13 питания. Переключатель 7 содержит центральныйконтакт 14, который может соединяться со свободным контактом 15 или с одним из других контактов, связаннымс выходами 16, 17, 18 и 19 счетчикараспределителя 1. 55Устройство работает следующим образом.Импульсы с контактов прерывателя 4.фиг, 2 а), поступают на счетный вход счетчика-распределителя 1 на 60 вход тахометра 10. Импульсы с датчика 6 импульсов первого цилиндра через Формирователь 3(фиг,2 в)поступают на установочный вход счетчика-распределителя 1.Таким образом, счетчик-распре 45 делитель 1 работает...

Номер патента: 796893

Опубликовано: 15.01.1981

Авторы: Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: информации, приема

...наличииразрешающего сигнала "1" на его втором (управляющем) входе. Блок 8 умножения осуществляет операцию умножения входных кодов и формирует результат на своем выходе. Блок 9сравнения предназначен для сравненияусодов на двух своих входах, при наличии разрешающего сигнала "1" на еготретьем (управляющем) входе, и есликод на первом его втором входе (отблока 8) больше (меньше) кода напервом его входе (от блока б) то напервом его выходе формируется сигнал "1" ("О"), а второй выход является инверсным к первому. В случаесигнала "О" на управляющем входе"О" на обоих выходах. Элемент ИЛИ10 и элемент И 12 выполняют соответствующие логические операции. Реверсивный счетчик 11 предназначен дляподсчета числа единиц, поступившихна первый вход в...

Номер патента: 771698

Опубликовано: 15.10.1980

Авторы: Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: приемное, системы, телеизмерительной

...имеющихся на его входах. Блок сравнения 13 формирует на выходе сигнал "1", если напряжение на его втором входе больше, чем напряжение на первом входе, в противном случае выходной сигнал блока сравнения 13 соответствует логическому нулю.ФНЧ 9 предназначен для сглажива" ния последовательности входных импульсон: полоса воспроизводимых фильтром частот должна быть существенно меньше, чем тактовая частота всего устройства. При этом коэффициент передачи ФНЧ 9 должен быть таким, чтобы из входной последовательности одинаковых импульсов Формировалось постоянное напряжение с амплитудой, равной утроенной амплитуде входных импульсов, Такое соотношение необходимо для обнаружения одиночных сбоев. отсчетов или адресов телеметрируеиых сигналов при...

Номер патента: 769593

Опубликовано: 07.10.1980

Авторы: Антонюк, Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: передачи, телеизмерений

...1 соответственно на первом или втором управляющих входах.Блок сравнения 16 предназначен для сравнения кода адреса (У,) на первых ее входах и кода номера приоритетного канала (У, ) и формирования на своем прямом выходе логического сигнала 1 при выполнении неравенства Л,:; Лl,р. На другом выходе блока 16 сравнения формируется инверсный сигнал.Блок сравнения 19 может быть как аналогсвьт, так и кодовый и п 1 тсяназачс;дл сравнения сигналов на двух его входа.;. Блок сравнения 19 немеет три выхода; Меньше, Равно и Больше. На одном из этих выходов возникает логический сигнал 1 в зазисимости от соотношения входных сигналов.Сумматор 20 предназначен для сумми,рования входных сигналов.БЗБ 22 предназначен для записи, ранения и выдачи на...

Номер патента: 767804

Опубликовано: 30.09.1980

Авторы: Барки, Журавин, Мариненко, Сабо, Семенов

МПК: G08C 15/06

Метки: адаптивной, временной, дискретизации

...наего вход дискретам восстанавливаемого сигнала.Ширина полосы пропускания ПФНЧ 3 пропорниональна частоте импульсов на управляющемвходе,Блок 4 разности предназначен для получения на выходе напряжения, пропорциональногоразности напряжений на его первом и второмвходах.Управляемый генератор 5 импульсов, служитдля преобразования напряжения на его входев пропорциональную ему частоту импульсов,на его выходе.Устройство работает следующим образом,Сигнал х(т) поступает на блок 1 предска.зания. Экстраполированный на время предсказа.ния Ф сигнал х(т 4 Ь) поступает на вход анало.гового ключевого элемента 2 и после дискретизации с частотой импульсов управляемого генератора 5 импульсов поступает на входПФНЧ 3. Восстановленный цо дискретным значениям...

Номер патента: 746670

Опубликовано: 05.07.1980

Авторы: Антонюк, Долинов, Мариненко

МПК: G08C 19/28

Метки: передачи, телеизмерений

...устройства и расширения его функциональных возможностей за счет введения контроля за работой ППА (например, методом холодного реэервнрования).Эта цель достигается введением ждущего мультивибратора и в каждый измерительный канал триггера, элемейта И, блока индикации и дифферен цирующего элемента, вход которого подключен к выходу преобразователя . погрешности аппроксимаций, выход - к первому входу триггера, выход триггера соединен с первым входом элемента И, выход которого подключен к блоку индикации, второй выход блока считывания соединен непосредственно и через ждущий мультивибратор в каждом измерительном канале со вторыми входами соответственно триггера и элемента И.На чертеже изображено устройство для передачи телеизмерений.Устройство...

Номер патента: 746666

Опубликовано: 05.07.1980

Авторы: Антонюк, Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерений

...кода навыход устройства. Блок считывания 5вырабатывает по окончании передачиимпульсы запуска с частотой адаптивной коммутации.ДеШифраторы 13 и 16 преобразуютдвоичный код счетчиков .12 и 15 в позиционный единичный код, управляющийработой элементов 1-1 и и 3 -Зп, Всевыходы блока 13 имеют нулевой сигнал,если на управляющем его входе, связанном с выходом блока считывания 5 нуль.Аналоговый блок сравнения б сдужитдля формирования на первом своемвыходе логического сигнала "1" (навтором - "О"), если напряжение наего выходе, связанном с выходом АП8, меньше заданной погрешности аппроксимации 6. Если напряжение сАП 8 больше напряжения уставки, тона первом выходе аналогового блокасравнения б появляется "О", а навтором выходе -...

Номер патента: 743108

Опубликовано: 25.06.1980

Авторы: Мариненко, Шевченко

МПК: H02H 7/10

Метки: защиты

...явля ется сложность согласования схемы защиты с другими типами стабилизаторов. С целью упрощения конструкции, катод диода подключен к базе регулирующего транзистора, а анод к отрицательному полюсу источника питания.На фиг. 1 представлена схема устройства защиты стабилизатора от неправильного подключения к источнику; 30 на фиг. 2 - вариант схемы с нагрузкой в цепи эмиттера. Стабилизатор напряжения содержит регулирующий транзистор 1, предварительный усилитель и схему сравнения 2, а также диод 3,При правильном включении питания диод 3 не оказывает влияния на работу стабилизатора напряжения, так как сопротивление диода, к которо му приложено обратное напряжение, столь велико, что его шувтирующим воздействием можно пренебречь. При...

Номер патента: 734786

Опубликовано: 15.05.1980

Авторы: Журавин, Козлов, Мариненко, Семенов

МПК: G08C 19/28

Метки: телеизмерительная

...через аналоговый ключ 11 - 11 соответствующего канала, открытый дешифратором 7 адреса, поступает выходное напряжение соответствующего аппроксиматора 11- 10 и в соответствии с кодом адреса. Если знак выходного напряжения блока 12 совпадает со знаком погрешности аппроксимации (дополнительный вход блока 17), а величина этого напряжения не больше напряжения на первом входе блока 17, то на ее выходе, а значит и на входах запрет аппроксиматоров 10 - 10 ц будет сигнал О, вследствие чего по заднему фронту сигнала на управляющем входе соответствующего из аппроксиматоров 10 - 10 н произойдет запоминание очередного отсчета с выхода блока 9. В противном случае (обнаружен сбой) на выходе блока 17 образуется сигнал 1, запоминания очередного...
