Номер патента: 1118304

Опубликовано: 15.10.1984

Авторы: Басин, Глуховский, Голозубов, Козачук, Козьев, Краевой, Литвинов, Манякин, Паламарчук, Тищенко, Федорченко, Шмат

МПК: A01C 7/20

Метки: пневматической, семянаправитель, сеялки

...дражированные семена, что еще более усиливает этот отрицательный эффект при высеве обычных семян,Цель изобретения - повышение точности размещения семян и надежности фиксации их в пкчве.Поставленная цель достигается тем, что в семянаправителе пневматической сеялки, содержащем сообщенный с высеваюшим аппаратом и источником сжатого воздуха изогнутый по спирали трубопровод с закрепленным на нем гасителем воздушного потока, последний выполнен в виде установленных по окружности и образующих проходное отверстие для семян стержней, при этом гаситель воздушного потока выполнен с изгибом по брахистохроне, а выходное отверстие гасителя воздушного потока расположено вне зоны конусной поверхности с углом 15 - 20, которая выполнена образующими,...

Номер патента: 1068058

Опубликовано: 23.01.1984

Авторы: Бузенков, Буханов, Глуховский, Зубенко, Козачук, Ма, Магомедов, Манякин, Мусиенко, Сысолин, Турченко

МПК: A01B 79/02

Метки: густоты, насаждения, свеклы, формирования

...к уборке, когда число гнезд составляет 49,8 - 63,5 тыс./га,. рекомендуется согласно известному способу высевать по 3-4 семени в гнездо. При соблюдении разных расстояний между гнездами (25 см) и различной протяженности гнезд (10- 15 см) после последующего вдольрядного прореживания не удается сформировать требуемую густо стояния корней, что отрицательно сказывается на урожайности и качестве урожая, так как урожайность и сахаристость свеклы зависят от густоты насаждения растений и равномерности размещения корней в рядках. где К - требуемое суммарное количество корней на 1 м рядка,шт.;К - число гнезд на 1 м рядка,шт.;0 - число семян, высеваемых вгнездо, шт;Р - вероятность пустых гнезд отвыпадов растений при мвханическом...

Номер патента: 1055375

Опубликовано: 23.11.1983

Авторы: Гусев, Козаченко, Кузнецов, Курзов, Люлюков, Манякин, Середа

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...корпуса 2 3,Недостатком известного аппаратаявляется то, что при повышении скорости вращения высевающего диска1ухудшается заполняемость ячеек ивынос семян ячейками иэ общей массы.Цель изобретения - повышение точности посева на повышенных скоростях посева.Цель достигается тем, что в цилиндрической стенке корпуса в зонезаполнения ячеек семенами образована сквозная щель, а внутри .корпусапо длине последней выполнен вертикальный выступ, образующий с ячеистой поверхностью высевающего элемента семенную канавку,На фиг. 1 изображен пневматический высевающий аппарат, вид сбоку,55375 2(высевающий диск снят);на фиг. 2 -разрез А-А на фиг.1.Пневматический высевающий аппаратсодержит цилиндрический корпус 1, кторцевой плоскости 2 которого примыкает...

Номер патента: 1054921

Опубликовано: 15.11.1983

Авторы: Азаров, Манякин

МПК: H04L 25/40

Метки: кодовых, последовательностей, приемное, рекуррентных

...знаков и накопителя резпьтв-Фов, выход которого соединен со Входом сумматора, ко второму входу которого подФ ключен выход блока сравнения, при этоМ выходы буферных элементов подключены ,к соотвегствуккцим входвм коммугвторв, вьаод.которого подсоединен к сигнальному Входу наюпителя энвков и второму входу30 бпокв сравнения, выход дешифраторв пусковых комбинаций подсоединен к дополнительному входу бпокв управления, и выход сумматора подсоединен к дополнительному входу накопителя результатов Я, 35Однако это устройство обладает ни:. кой помэхоэвцпцценностью при воздействии иьщульсных помех.Наиболее близким к предлагаемому по теснической сущности является приемное устройство фазового пускв, содержащее последовательно соединенные...

Номер патента: 1045834

Опубликовано: 07.10.1983

Авторы: Гусев, Козаченко, Кузнецов, Курзов, Люлюков, Манякин, Савченко, Середа

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...полости и по различным направлениям, В семяпроводе 45 семена движутся, ударяясь о стенки. В результате семена сходят в борозду с различных точек семяпровода с различными интервалами со значительно различающимися скоростями и траекто" риями движения, что дает большой разброс интервалов между семенами как вдоль, так и поперек рядка. С увеличением скорости .вращения высевающего диска семена не успевают выйти пол ностью из ячеек и в результате дро" бятся о заднюю кромку выбросной по- ласти. 34 2Целью изобретения является повышение точности.высева.Поставленная цель достигается тем, чтов аппарате передняя кромка выбросной полости в цилиндрической стенке корпуса выполнена по кривой, сопряженной касательно к внутренним поверхностям...

Номер патента: 1036273

Опубликовано: 23.08.1983

Авторы: Гусев, Козаченко, Кузнецов, Курзов, Люлюков, Манякин, Середа

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...семян разных разме. асров.Поставленная цель достигается тем, чтоаппарат снабжен имеющей криволинейнуюкромку заслонкой, которая установлена ввыполненном в корпусе аппарата в зоне уда.ления лишних семян вырезе с образованием Ииа внутренней поверхности корпуса выемки,глубина которой уменьшается по ходу вра.иения высевающего диска,На фнг. 1 изображен пневматический вы.севаюшик аппарат, вид сбоку (высеваюшнй диск снят); на фиг. 2 - . разрез А - -Ана фиг. 1; на фиг, 3 - разрез Б - Б на;фиг. 1,Пневматический висеваюший аппарат содержит корпус 1 с.заборной камерой 2, примыкающей к нему с образованием полос. ти 3, высеваюший диск 4 с ячейками 5 для семян, выполненными в виде сквозных отверстий, имеющих коническую фаску со стороны внутренней...

Номер патента: 1035721

Опубликовано: 15.08.1983

Авторы: Иванов, Манякин

МПК: H02H 7/20

Метки: автономными, блоками, защиты, информационной, источниками, между, питания, полупроводниковыми, цепи

...цепи, что говорит о недостаточных надежности и функциональных возможностях известного устройст-.,ва.Целью изобретения является снижение перегрузок защищаемой цепи.Поставленная цель достигаетсятем, что устройство для защиты инФормационной цепи между полупроводни",ковыми блоками, содержащее диод,включенный между, входом и шиной пи. тания блока, дополнительно снабженотранзистором, эмиттерно-коллекторныйпереход которого включен в защищаемую цепь, а база через дополнительный резистор соединена с упомянутойшиной питания. 60Кроме того, устройство мбжет бытьснабжено вторым транэнстором, базакоторого соединена с базой, коллектор - с эмиттером, а эмиттер - сколлектором первого,На фиг. 1 представлена схема предлагаемого устройства; на...

Номер патента: 1020028

Опубликовано: 30.05.1983

Авторы: Васильковский, Козаченко, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...выполнение устройсва обеспеч- вает надежный захват семян в зоне заполнения и сдув лишних ссмянз ячеек как в радиальном направлении, так и в ндправлснии врацения диска, 1 то сгпсбствует повышению качества однозерновогс высева.На фиг. 1 изображен пневматический высевающий аппарат, общий впл; на фиг. 2 разрез Л А на фиг 1; нд фиг 3 - разрез Б Б на фиг. 1; на фиг. -1 высеваощий диск, общий вил; на фг. 5 разрез В - -В на фиг. 4.Пневматический высс дкнц Й аппарат включает бункерс пигс 1 опИм каналм 2 соединенный с ним ксрпкс 3 с рдснчей камерой 4. образованной внутренним 1 ивер, - ностями корпу сд 3 и вс 1 И К 1,1 ьн установленнымм диском 5 с 5 и Йкам 6. Ячейки 6,5 10 (5 О 5 30 35 40 45 выполненные на цилиндрической поверхности лиска 5,...

Номер патента: 1011069

Опубликовано: 15.04.1983

Авторы: Васильковский, Козаченко, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...на уровне ячеек диска.На фиг. 1 изображен предлагаемый пневматический высевающий аппарат, общий вид; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг. 1,Пневматический высевающий аппарат включает бункер 1 с питающим каналом 2, соединенным с корпусом 3. В корпусе 3 выполнена рабочая камера 4 с соплом 5 подвода воздуха, которая образована внутренней поверхностью корпуса 3 и вертикально установленным высевающим диском 6, На цилиндрической поверхности диска 6 выполнены ячейки 7, сопряженные с внутренней цилиндрической поверхностью 8 корпуса 3 и сообщенные с атмосферой и рабочей камерой 4. Внутренняя цилиндрическая поверхность 8 корпуса 3 в рабо 5 10 15 20 25 30 35 40 45 чей камере 4 выполнена с углублением 9 над зоной...

Номер патента: 988218

Опубликовано: 15.01.1983

Авторы: Басин, Голозубов, Козьев, Литвинов, Манякин, Тищенко, Федорченко, Шмат

МПК: A01C 7/04

Метки: сеялка

...7 по окружности и активатором 8 в центре, для разгона семян, Сеялка снабжена устройствомподачи сжатого воздуха 9 с распределителем 10, обеспечивающим выдувание семенииз ячейки 7 диска в момент соосного расположения ячейки и отверстия 4 основания.Для снятия лишних семян из отверстийпредназначен отражатель 11. Для формирования семенного ложа на раме сеялкиустановлен сошник 12.В нижней части семяпровода 5 установлено устройство снижения скорости воздуха, выполненное в виде перфораций 13в стенке 14 семяпровода и клапана 15, кинематически связанного с упругой диафрагмой 16 электрогидроискровой камеры 17,контакты 18 которой включены в цепь фо.тоэлемента 19 с усилителем напряжения 20.фотоэлемент 19 и источник света 21 установлены на...

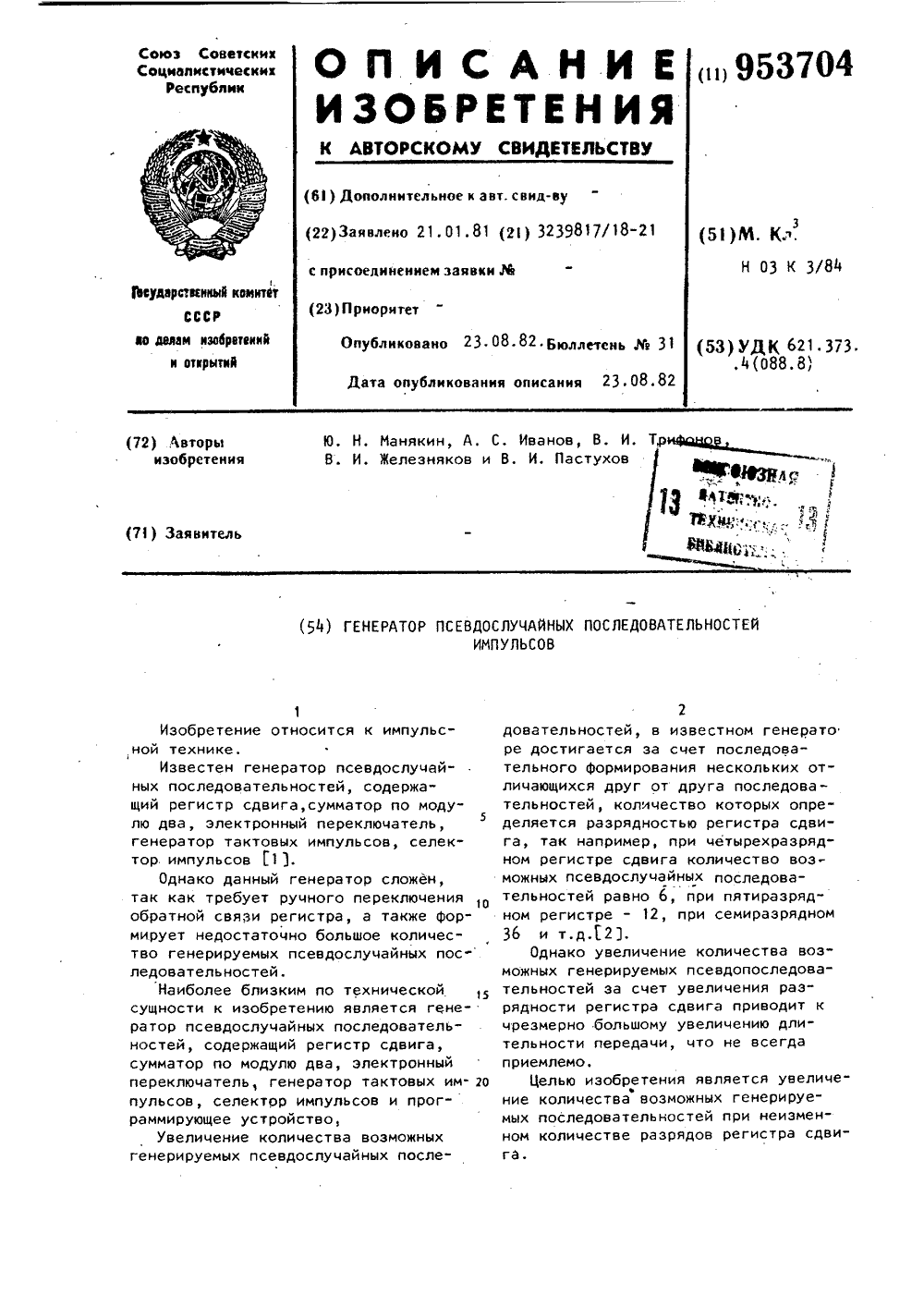

Номер патента: 953704

Опубликовано: 23.08.1982

Авторы: Железняков, Иванов, Манякин, Пастухов, Трифонов

МПК: H03K 3/84

Метки: генератор, импульсов, последовательностей, псевдослучайных«

...длительности единичного импульса псевдослучайной последовательности. Ес"ли же результат суммирования суммао тора 4 по модулю два изменится напротивоположный, то программирующееустройство 6 выдает новое сочетаниеуправляющих слов (согласно примерувторое слово программы заменится на5 третье), при этом делитель 2 с управляемым коэффициентом деленияобеспечит выдачу тактового импульсана продвижение информации.в регист.ре 3 .сдвига через интервал времени,соответствующий длительности нулевого импульса псевдослучвйной после,довательности и т.д., Таким образом, производится формирование псевдбслучайной последовательностисоответствующей первой программе.Переход и формирование псевдо-"случайных последовательностей, соот.ветствующих второй и...

Номер патента: 952129

Опубликовано: 23.08.1982

Авторы: Бандуровский, Мазурик, Манякин, Моргунов, Рузаева, Теперенко, Шинкевич

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...концом с приводомвысевающего диска цилиндрическойпружины переменного шага,Такое выполнение устройства обеспечивает импульсивное.перемешиваниввысеваемого материала, что приводитк повышению качества присасываниясемян к присасывающим отверстиямвсасывающего диска и, таким образомповышает качество высева.На фиг. 1 изображен предлагаемыйщий аппарат, вид сбоку, навид А на фиг, 1,вм еский высевающет кер 1 для семя952129 Формула изобретения ВцдА ф 11 Фи.1фиг,ГНИИПИ Заказ 5996/1 Тираж 699 Подписное илиал ППП,"Патент", г,ужгород,ул.Проектная,4 2 с.камерой разрежения 3 и семенной камерой 4. Внутри корпуса 2 вертикально установлен высевающий диск 5 с присасывающими отверстиями б, Высевающий диск 5 имеет привод 7, В семенной камере 4 установлен...

Номер патента: 948313

Опубликовано: 07.08.1982

Авторы: Василенков, Зырянов, Ковалев, Колисниченко, Малиенко, Манякин, Насонов, Романенко, Хоменко, Шмат

МПК: A01C 7/04

Метки: аппарат, высевающий

...к работе,Бель изобретения - обеспечение воэможности высева семян различных размеров. ь цостигается тем, что в извес ом высевающем аппарате ячейки расположены асимметричносекторов, а сектора выполчным сечением Г-образной94833ек 4, через которые проходят проточки 5. Ячейки 4 смешены относительно проточек 5 на величину, различную для каждого ряда ячеек 4. В нижней части семенного бункера 2 в проточках 5 установлены сек-тора 6 Г-образной формы и 7 Т-образной формы. Сектора 6 перекрывают часть каждой ячейки 4, а сектора 7 закрывают их полностью. В зависимости от вида и размеров высеваемых культур оставляют от крытой ту часть ячейки 4, которая обеспечивает западание в нее только одного семени при пунктирном посеве или определенного количества...

Номер патента: 938796

Опубликовано: 30.06.1982

Авторы: Басин, Зеленев, Краевой, Кривощапов, Ладная, Литвинов, Манякин

МПК: A01C 7/20

Метки: сошник

...сошник (фиг, 1 и 7) включает наральник 1, где правая боковина 2 его выполнена в виде плоской поверхности, параллельной оси рядка, к которой под острым углом расположена лобовая поверхность 3, при этом образуется односторонний клин 4 (вид Е ) с режущей частью 5, острие которого постепенно переходит по криволинейной поверхности 6 в зоне формирования борозды, ограниченной плоскостью, параллельной дневной поверхности почвы, проходящей по линии М Х, к центру ложеобразователя 7 и двух щек сошника: правой 8 и левой 9.Наральник работает следующим образом.В рабочем положении (фиг. 1) при контакте с почвой наральник раскрывает борозду 10 (фиг. 8). В открытую борозду укладываются семена 11. При дальнейшем его перемещении со стороны...

Номер патента: 936837

Опубликовано: 23.06.1982

Авторы: Демешко, Манякин, Семенов, Сокульский

МПК: A01B 69/02

Метки: маркер

...работает следующим образом.При поворотах в конце гона и небольших переездах, левый и правый маркера подняты, этому положению соответствует полови-, на рабочего хода штока 10 гидроцилиндра 11 и вертикальное положение рычага 9 управления. Гибкие тяги 8 удерживают штанги 3 левого и правого маркеров в, поднятом положении, этому способствует предварительное натяжение упругого элемента.При переводе правого маркера в рабочее положение, шток 10 гидроцилиндра 11 выдвигается на полный рабочий ход, при этом рычаг 9 управления переводится в крайнее правое положение, натягивает гибкую тягу 8 и штанга 3 левого маркера, поворачиваясь на оси 2 качания переходит через мертвое положение, больше растягивая упругий элемент 15, который удерживает над...

Номер патента: 927154

Опубликовано: 15.05.1982

Авторы: Басин, Дранникова, Зеленев, Кашкаров, Краевой, Литвинов, Манякин, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий

...которым на периферии пластины расположены овальные, охватывающие ячейки диска углубления.Разделительное кольцо может быть выполнено путем выштамповки на вставном диске из тонкого листа. Это может упростить технологию изготовления по сравнению с выполнением ее непосредственно на диске. Кроме того, при высеве сыпучих семян кольцо может оказаться не нужным, и в этом случае его можно снять вместе с накладкой.На фиг. 1 изображен высевающий аппарат; на фиг. 2 - разрез А - А на фиг. 1; в большем масштабе часть диска с ячейкой, ребордой и разделительным кольцом; на фиг, 3 - вид В на фиг. 2 (диск с овальным углублением).927154 витель Т. НаумА. Бойкас699 аКорректор Л. БПодписноеСССРий СостТехре Тираж И Государств делам изобре осина, Ж - 3Патент, г...

Номер патента: 923398

Опубликовано: 30.04.1982

Авторы: Бузенков, Буханов, Глуховский, Зубенко, Козачук, Ма, Магомедов, Манякин, Мусиенко, Сысолин, Турченко

МПК: A01B 79/02

Метки: густоты, насаждения, сахарной, свеклы, формирования

...выбирают недостаточного увлажнения - 85 такими, чтобы число букетов на план тыс/га. тации было равно требуемому количест. ву рас ений на ге.ктаре и чтобы из 1 в В табл. 1 приведены известные каждого букета получить одно расте- рейомендации по высеву числа букение. тов на га.;Содержаниеварианта Длина гнезмежду гнездами, см между центрами гнезд,Кс да, см см 14, 7 74 125, 4 161, 3 Два клубочка в гнезде 7,7 13 7 10,7 95,2 188, 1 8,9 111,0123,2 11,9 208,8 10,6 7,6 18,3 24,3 Три клубочка в гнез- де 91 2 17, 4 95,2 19,2 132 16,3 138, 8 111,0 123,2 10,3 14,4 151 9 а при высеве в гнездо и = 3 шт. К --= - щ 12 тыс. 00 тыс. 00Таким образом, при полевой всхожести порядка 50/ и высеве трех семян в букет высевают 123 тыс. букетов на га. После...

Номер патента: 918119

Опубликовано: 07.04.1982

Авторы: Зайцев, Кабаченко, Курзов, Малюченков, Манякин, Пекерман, Сысолин, Томпаков

МПК: B60D 7/04

Метки: автоматическое, гидросистем, соединения, средства, стыковочное, транспортируемого, тягача

...средства содераит оборудованные клапанами штуцеры, однинэ которых (например, штуцеры 1)соединены магистралями 2 с гидросистемой транспортируемого средства ина торцах имеют отверстия с уплотнениями 3, а другие магистралями 4с гидросистемой тягача.и выполнены 2 О в виде полых плунаеров: нагнетающего5 с внутренним каналом 6 и сливного7 со сплошньач задним торцом 8. Плунжеры 5 и 7 установлены в блоке 9 ссообщающимися меаду собой отверстиями 10, закрепленном на тягаче, а натранспортируемом средстве смонтирован корпус 11, в котором закрепленыштуцери 1 с отверстиямй размещенными соосно плунаерам 5 и 7, установленным в блоке 9 с сообщающнмися меа- ЗО ду соой отверстиями.918119 формула изобретения ВНКИПИ Заказ 1994/21 Тираж 715 П но пиал...

Номер патента: 917743

Опубликовано: 07.04.1982

Авторы: Клебанов, Клейман, Манякин, Плотке, Поляков, Родичев, Семенов, Токарев, Файнгут, Эпштейн

МПК: A01C 7/00

Метки: сеялка

...6 с полостями слива гидроцилиндров 1, 2. Сеялка содержит такжекорпус 7, в котором расположены обратные клапаны 8, 9, полость 10 сзолотником 11. Обратные клапаны связаны с полостью 10 золотника 11 че91774 3рез каналы 12; 13, расположенные перпендикулярно друг другу, с гиароциЛиндрами 1, 2 магистралями 14, 15, В корпусе 7 расположен канал 16, связывающий каналы 12, 13 с обратными клапанами 8 9 и магистралью 17 распределителя 5. Золотник 11 кинематически соединен с рамой сошников 18 через храповой механизм, выполненный в виде рычага 19, собачки 20, храпо вика 21.Сеялка работает следующим образом.При каждом повороте золотника 11 на 90 гидроцилиндры 1, 2 поочередно 5очерез магистрали 14, 15 каналы 12 и 13 и канал 16 связываются с...

Номер патента: 907871

Опубликовано: 23.02.1982

Авторы: Азаров, Антыпко, Иванов, Манякин

МПК: H04Q 1/30

Метки: адресного, вызова, кодированием, позиционным

...увеличить число вызывных команд в системе.Сформированные вызывные команды поступают в манипулятор б, где преобразуются в последовательности тональных частот, а затем передаются по каналу связи.Прием вызывных команд осуществляется следующим образом.С выхода канала связи вызывные команды в виде последовательностей тональных частот поступают в преобразователь 1 О; где преобразуются в исходные комбинации. С выхода преобразователя 10 эти комбинации поступают на входы дешифратора 14, блока 13 управления и блока 1 синхронизации.В системе применяется синхронный способ поддержания временных соотношений между передающим и приемным устройствами. При этом используется метод фазирования по рабочим импуль907871 Формула изобретения Система...

Номер патента: 907825

Опубликовано: 23.02.1982

Авторы: Белчинов, Гузев, Иванов, Манякин

МПК: H04B 3/46

Метки: анализа, занятости, связи, сети

...и записанной в регистре 2 сдвига информации по середине каждой элементарной по, сылки. Сравнение информации по середине элементарной посылки позволяет ,исключить результаты сравнения гри флуктуации фронтов рабочих импульсов, что существенно повышает помехоустойчивость. Блок 6 синхронизации также осуществляет контроль максимального количества подряд следующих нулей или единиц в приходящей информации. В случае, если количество подряд следующих нулей или единиц превышает допустимое значение, определяемое полиномом последовательности максимальной длины, например последовательности, сформированные пяти- разрядным регистром имеют не более 5 подряд следующих нулей или единиц, то блок 6 синхронизации выдает сигнал на инвертор 1 полярности...

Номер патента: 906414

Опубликовано: 23.02.1982

Авторы: Басин, Дранникова, Зеленев, Кашкаров, Краевой, Кузнецов, Литвинов, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий

...и взаимодействующий с ним копир, установленный на крыльчатке, работают в массе семян,1 изображен высевающии апг. 2 - вид А на фиг. 1; на лна фиг. 1.Высеваюгций аппарат включает корпус 1, вертикальный высеваюший диск 2, установленный ца валу 3, выталкиватель 4, копир 5.Диск со стороны зоны заполнения имеет груновые ячейки 6, имеющие выходные каналы 7 цо размеру семян. В групповых ячейках 6 расположены цлуцжеры 8 со штоками 9, снабженные пружинами 10, которые фиксируются в заданном положении при помощи кольца 11 10 и шайбы2. Семена поступают в семенную камеру 13 из бункера (не показаны).Высевающий аппарат раоотает следую. шим образом.Семена, поступившие из бункера в се 15 менную камеру 13 корпуса 1, приводятся в движение высевакщцм...

Номер патента: 896264

Опубликовано: 07.01.1982

Авторы: Захаров, Манякин, Син, Феоктистов

МПК: F15B 1/26

Метки: бак, гидравлических, жидкости, рабочей, систем

...щель, образованную стенкой4 и экраном 5, За счет эффекта эжекции бо.лее холодная жидкость из гидробака вовлекается этим потоком в эжектирующую щель,в результате чего происходит интенсивное перемешивание рабочей жидкости с дополниным охлаждением возвращаемой в гидробрабочей жидкости.Таким образом, данная конструкция бакапозволяет поддерживать температуру рабочей ленная наличистройства (вен- всасывання ции, обуслециального значенного аторы и приводимогитателем. е конструкции.15 м, что охлажвиде, после.стенки корпуованного экЦель изобретения - упрощени Указанная цель достигается те дающее устройство выполнено в довательно установленных вдоль са, плоского насадка и профили рана, причем плоский насадок, с ны,. связан с концом сливного т...

Номер патента: 893151

Опубликовано: 30.12.1981

Авторы: Басин, Кац, Краевой, Литвинов, Манякин, Пантелеймонова, Сысолин

МПК: A01B 59/04

Метки: агрегат, сельскохозяйственный

...агрегат, в рабочем положе. -нии, вид сверху; на фиг. 2 - то же,в транспортном положении; на фиг.3 -то же, вид сбоку; на фиг. 4 - то же,в рабочем положении, на фиг. 5 - агрегат при ближнем транспортированиив изометрии; на фиг. 6 - разрез А-Ана фиг, 5; на фиг. 7 - разрез Б-Б нафиг, 5,Агрегат содержит трактор 1 с зад"ней навеской 2, к которой присоединена П-образная рама, состоящая изсоединенных между собой шарнирами 3центральной 4 и двух боковых 5 секций с рабочими органами 6, и опорноприводные колеса 7. Ось 8 шарниров 3расположена под углом к продольнойи поперечной осям симметрии агрегата, При переводе орудий в ближний транспорт зй счет того, что П-образ: ная рама установлена под углом А к горизонтальной плоскости, т.е. ось 8...

Номер патента: 882446

Опубликовано: 23.11.1981

Авторы: Брайченко, Иваница, Ликкей, Манякин, Мещишена, Пекерман, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...этом семенная камера эксцентрично расположена относительно цилин дрической поверхности барабана 7 таким образом, что в верхней части образо"вано окно 14, перекрываемое внутренней ячеистой поверхностью барабана 7, В нижней части пневмокамера 2 снабжена пневмоканалом 15 расположенным по оси симметрии ячеек 8 барабана 7 в месте выброса из них семян.Аппарат работает следующим обра" зом.20В семенную камеру 4 поступают. семена по каналу 5 из бункера 6, одновременно приводится во вращение барабан 7, и нагнетается вентилятором (не показан) воздух по пневмопро 25 воду 3 в пневмокамеру 2; откуда через тангенциально расположенные пневматические каналы 12 поступает в семенную камеру 4 под слой семян. В семенной камере 4 создается воздушный30...

Номер патента: 879785

Опубликовано: 07.11.1981

Авторы: Азаров, Антыпко, Киселев, Манякин

МПК: H04B 3/04

Метки: адресного, вызова, моделирования, работы, системы

...блокасогласования и к первому входу регистратораошибок, второй вход которого соединен с другим выходом оконечной аппаратуры системыадресного вызова, а третий вход соединен спервым выходом блока управления, при этомвыход регистратора ошибок подключен к третьему входу блока индикации, второй выходблока управления подключен к входу блокакодирования, третий выход подключен тс тре.тьему входу смесителя, четвертый выход подключен через блок питания к друтому входуоконечной аппаратуры системы адресного вызова, а пятый выход блока управления подключен к третьему входу выходного блока согласования 1. Однако известное устройство характеризуетсябольшим временем моделирования.Цель изобретения - сокращение временимоделирования без снижения...

Номер патента: 878728

Опубликовано: 07.11.1981

Авторы: Аранзон, Ващук, Верейнов, Запасный, Манякин, Уткин, Шевеленко

МПК: B66C 13/42

Метки: гидравлический, грузоподъемной, привод

...клапан ИЛИ 21, через гидроуправляемые золотники 16 и 22 и размыкающий тормоз 17 грузовой лебедки. При этомзолотник 22 управляется от магистрали 23,соединяющей клапан ИЛИ 15 с тормозом17, а золотник 16 - от магистрали 24, идущей от клапана ИЛИ 21.Гидравлический привод работает следующим образом.В нейтральном положении золотников 3,4, 9 и 18 гидрожидкость поступает на слив.В рабочем положении золотника 3 и нейтральном золотников 4 и 18 жидкость отнасоса 1 будет подаваться к гидроцилиндру 6. В нейтральном положении золотников3 и 18 и рабочем золотника 4 жидкость отнасоса 1 будет подаваться к гидроцилиндру 7.Аналогично, при включении золотника 9жидкость подается от насоса 8 черезсдвоенный обратноуправляемый клапан 11к гидромотору 14....

Номер патента: 865168

Опубликовано: 23.09.1981

Авторы: Мазурик, Манякин, Моргунов, Шинкевич

МПК: A01C 7/20

Метки: полозовидный, сошник

...сошник включает щеки 1 и 2, между которыми на оси 3 нодвижно установлен держатель 4, Держатель 4 выполнен в виде призмы, на . гранях которой расположены уплотнители 5 различного профиля в поперечном сечении.Для фиксации привью 4 в рабочем положении имеется фиксатор 6.Сошник работает следующим образом.В процессе ваботы щеки 1 и 2 образовывают борозду. Уплотнитель 5 выравнивает и уплотняет борозду, что создает благоприятные условия для проростания семян.При износе одного из уплотнителей, изменении высеваемой культуры или865168 1 замене способа высева призма поворачивается на определе ч угол (вэависимости от количества граней призмы) и фиксируется в рабочем положении с помощью фиксатора 6.Предлагаемый полозовидный сошник позволяет...

Номер патента: 865165

Опубликовано: 23.09.1981

Авторы: Блюмкин, Васильковский, Кузнецов, Люлюков, Манякин, Семенов, Смирнов, Сокульский

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...вакуумная камера 18,афперекрываншрй клапан 16 заменяетсяна перекрывающий клапан 19, которыйперекрывает канавки 11,Пневматический высевающий аппаратработает следующим образом.Семена из бункера 1 поступают взаборную камеру 4 корпуса 3, одновременно через канал 14 подается избыточное давление в ресиверную камеру 7,которое через сопло 9 поступает в ра-.бочую камеру 8.При вращении вьсевающего диска 5семена расположенные возле его торцовой поверхности 12, под действиемсил осевого давления заполняют ячейки 6, которые затем проходят. мимо канала 13, обеспечивающего местныйсброс избыточного давления воздуханад проходящими мьмо него ячейками 6,в результате чего происходит освобождение ячеек 6 от лишних семян. Ячейки6 с семенами, проходя затем мимо...

Номер патента: 854757

Опубликовано: 15.08.1981

Авторы: Кузнецов, Литвинов, Манякин, Смирнов, Сысолин, Шербина

МПК: B60D 1/00

Метки: присоединения, сельскохозяйственной, трактору

...то же, вид сверху, на,фиг. 3 - транспортное положение устройства, вид сбоку, на фиг. 4 - токе, вид сверху,На раме 1 сельскохозяйственноймашины посредством вертикальных шарниров 2 закреплено устройство дляприсоединения сельскохозяйственноймашины к трактору, включающее шарнирно закрепляемую на раме 1 сельскохозяйственной машины сницу 3 с шарнирно прикрепленными к ней прицепными скобами 4. Сница 3 выполнена ввиде поворотного в горизонтальнойплоскости параллелограммного механизма, продольные звенья 5 которого соединены диагональными жесткими связями б регулируемой длины с возможностью фиксации указанных звеньев втребуемом положении посредством штырей 7, Длина диагональных жесткихсвязей б регулируется при помощи винтового механизма 8,...
