Лукашевич

Номер патента: 1523874

Опубликовано: 23.11.1989

Авторы: Демешкевич, Кохан, Лукашевич

МПК: F28D 15/02

Метки: теплообменник

...и отверстиями под тепловые трубы 7, которыевыполнены в виде сильфонов 8, соединенных между соЬой посредством втулок9. Тепловые трубы 7 закреплены втрубной доске 10. Перегородки 4 установлены в корпусе 1 с воэможностьюпродольного перемещения, а втулки 5,закреплены в них жестко. Патрубкиподвода и отвода рабочих сред 2 и 3могут быть установлены по оси корпуса1, а окна в перегородках 4 могут быть 25попеременно выполнены по высотетеплооЬменника в виде кольцевого зазора на периферии или отверстия наосиПерегородки 4 на кромках, примыкающих к корпусу, дополнительно могутбыть снабжены уплотнительными манжетами 11,Теплообменник работает следующимобразом.Горячая рабочая среда, напримермасло от дизеля, через патрубок 2поступает в ту часть корпуса 1,...

Номер патента: 1523562

Опубликовано: 23.11.1989

Авторы: Батурин, Лукашевич, Мельниченко, Позднякова, Шахов, Энно

МПК: C09J 1/02

Метки: клей, огнеупорный

...на волокнистые теплоизоляци" онные плиты или блоки, после чего по(шамот) Дистенсиллиманитовый концентратс удельной по"верхностью5000 см 2/г 30 27 24%5 22 20 5-20(диоксидкремния)30 28 26,5 25 20 30-60 Жидкое стекло следние приклеивают к поверхности кладки,По качественному и количествЕнному составу отходы, образующиеся при производстве шамото"волокнистых плит (ШВП), представляют собой смесь коротких муллитокремнеземистых волокон (15-20 мас. ь) системы А 120 з - 80диаметром 2,3-2,8 мкм длиной 1,25- , 1,5 мм, неволокнистых муллитокремнеэемистых включений (78-83 мас.ь) сис"темы А 10 - ЬдО в виде сФер, шаров, гантелей, а также небольшого количества (1".3 мас, ь) огнеупорной глины.Химический состав отходов следующий, мас.3: А 10 50; М 02...

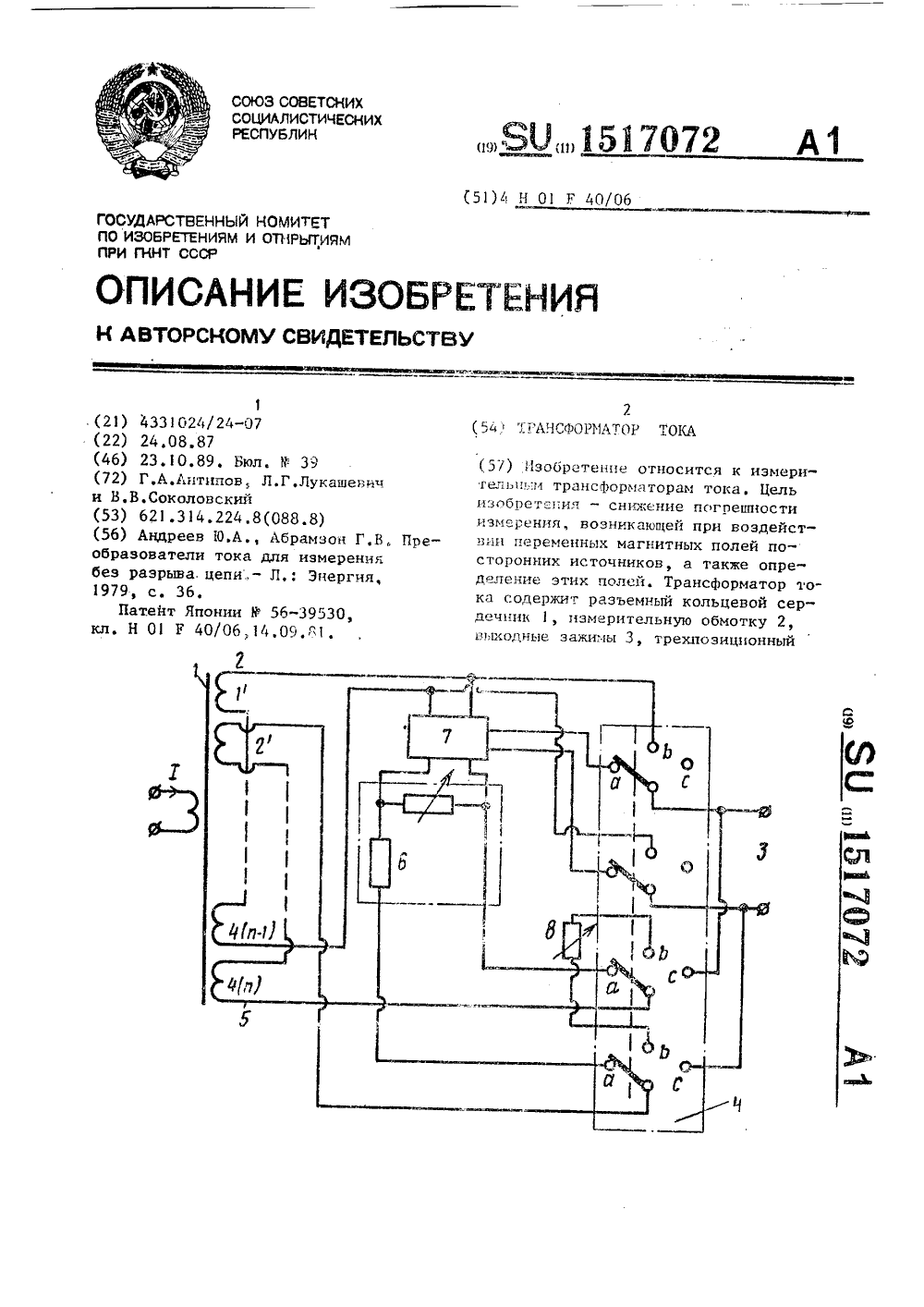

Номер патента: 1517072

Опубликовано: 23.10.1989

Авторы: Антипов, Лукашевич, Соколовский

МПК: H01F 38/32

Метки: трансформатор

...О)сг с)спе с)70 тве).т) ун)тс )э мас;гт;т С П)С,я ПОД. ЗТС.я Ч ДуОЙ 1 ЗХОД: ; То.Ьг ) (:)1. с,. 0 Г Пс.Р(ьлСПОГ Г ОТО(.;ПО.цЕГ О;тОНТЕроеуЮСЕМу3(ЕГГПЕЙ С 1 т., ). СЕ,гЬЛ Ст разом тг Ц 1 Т СсЬ)ЕН сгЕЬ)1 ОС ГИ 11 З,г 17)Сс)й,)1 СТ 31 с 1(.".)ЕЬгЗНЕЬл МаГз .х )гс);ей посторонних нсОчнц 1(ОВЭ Г.) Гок со:дает В сердечнике вторич.тсм )и Нтс ПОгя сот р 3)1 0 дСтГсизогяо.;ее по ца гавлепео пер,:;,.ному 5.)гцтному пс току, вызванно,ГЕ)С В)цолм ЧЕрЕЬЕНЬХ МаГНИТНЫХ ПОП(7). т;ОСТС,; НцЕХ ЦСТ тНКОВ, Этн МаГСгтП.:Е ГСГОКП За 1:ЛлвлцЕЦСИРУЮТСЯ,5 5В третьем положении переключателя 4 измерительная обмотка не используется, а в дополнительной обмотке происходят те же процессы, что и в первом положении переключателя, т,е, под действием переменных...

Номер патента: 1516388

Опубликовано: 23.10.1989

Авторы: Кукайн, Лукашевич, Рожанский

МПК: B60K 41/06

Метки: клапаном

...передачу (0,2-0,25) Ифрикционом ВОМ.Производительность насоса 1 при. этом максимальна, так как слив насоса 6 блокирован давлением на поршень 26 пружин 27,28 и 21, поэтому начальный темп включения фрикциона 8 максимальный, фрикцион начинает передавать крутящий момент, который снимается с хвостовика ВОМ датчиком 34 момента и поступает на вход блока 35 управления, Напряжение с выхода блока управления, пропорциональное величине динамического крутящего момента на хвостовике 9, приведенного к коленчатому валу, поступает на 6388 6усилитель 38 мощности. Величина токана его выходе пропорциональна вход-ному напряжению. поэтому по мере5возрастания крутящего момента нахвостовике ВОМ через обмотку 23электромагнитного клапана ток...

Номер патента: 1515075

Опубликовано: 15.10.1989

Авторы: Геращенко, Гурьянов, Лукашевич, Поник

МПК: G01K 17/08

Метки: датчик, потока, теплового

...Е = ЬЬ/Ь = с(, ЬТ - относительное линейное расширение крайних слоев, Для таких материалов, как константан, нихром 1 с = 10 и остается постоянным в широком интервале темпе 50 ратур. Кроме того, К этих материалов практически не зависит от температуры (материал термонезависимый), что исключает возникновение дополнительной погрешности измерений при изменении температуры среды, в которой находится датчик.Таким образом, разность электрических сопротивлений резистивных элементов, расположенных на крайних слоях стенки, прямо пропорциональна разности их температур, а следовательно, плотности проходящего через датчик теплового потока и зависит от него линейно в широком температурном интервале. При этом толщина стенки датчика, равная 21 +1 ,...

Номер патента: 1510990

Опубликовано: 30.09.1989

Авторы: Балясников, Лукашевич

МПК: B23B 27/00

Метки: алмазный, дифракционных, нарезания, низкочастотных, резец, решеток

...6 выполненаконической. Стрелка Р - направлениеподачиПлоские боковые грани 3 и 4.резца затачиваются по отношению к 20плоскости заготовки под углами ,и, определяемыми характеристиками дифракционной решетки. Задняя коническая поверхность 6 резца затачивается так, что ее ось симметрии 25Я-ы0-0 проходит под углом 3 =в - к2продольной оси инструмента, а такжечерез режущую кромку 5, при этомконическая поверхность 6 в зоне 7 сопрягается с поверхностями плоскихбоковых граней 3 и 4. Дуга сйЬ,представляющая часть окружности конусав его сечении, перпендикулярном оси0-0, примерно равна 180 . Плавноесопряжение задней конической поверхности 6 с поверхностями плоских граней 3 и 4 исключает образование острых ребер при их пересечении, вследствие...

Номер патента: 1510798

Опубликовано: 30.09.1989

Автор: Лукашевич

МПК: A01K 5/02

Метки: кормораздатчик

...в бункер 4 в местахего хранения, Так как головка выгруэного шнека 9, которая выступает надкормушкой 17 в процессе раздачи корма, увеличивает ширину кормораздатчи"ка и в ряде случаев может мешать доступу к нему загрузочных средств, атакже его проезду через узкие дверныепроемы, отводят фиксатор, поворачивают выгрузкой шнек, ориентируя в продольной плоскости кормораэдатчика,и фиксируют его в этом положении темже фиксатором, Габарит кормораэдатчика па ширине соответственно уменьшается. При этом вместе с выгрузным шнеком поворачивается его приемная воронка 8, а также электродвигатель 10к аккумуляторная батарея 11,Загруженный кормом кормораздатчикподвозят к ряду кормушек, устанавливают выгрузчой шнек, ориентируя концом над кормушкой...

Номер патента: 1502524

Опубликовано: 23.08.1989

Авторы: Васильева, Лукашевич, Меркулова, Хавкин, Штефан, Яковлев

МПК: C04B 28/08

Метки: бетонная, смесь

...диопсида. Химический состав,мас, ; БОп 2-6; А 1 у,Од 58-70; ГеО2-9; ВеО 2-9; ВаО 10-14;.МдО остальное,Содержание глинозема в аморфном 20состоянии в бетонной смеси увеличивает его плотность, жаростойкость,кислотостойкость.Конкретные составы бетонных смесей представлены в табл, 1, где дл 25сравнения дан усредненный известныйсостав. Готовят и испытуют образцыкубы всех составов в одинаковых условиях,Технология изготовления бетонных 30смесей и образцов"кубов иэ них из"вестная. После весовой дозировкивсех компонентов производят перемешивание вначале цемента и тонкомолотой добавки, а затем вводят песоки щебень, перемешивают, затворяютводой, в которой предварительно растворяют пластификатор, и перемешиваютдо однородного состояния,Иэ...

Номер патента: 1495537

Опубликовано: 23.07.1989

Авторы: Киркоров, Лукашевич, Рожанский, Самерсов

МПК: F15B 13/02

Метки: блок, гидрораспределения

...со сливным К 3, Камера 14 сообщена с К 2 за ГР 13, камера 15 - сК 3 перед дросселем 16. Ручное управление ГР 13 выполнено в виде кнопки 17 с толкателем 18, взаимодействующим с торцом золотника ГР 13. 1 з.п. лубления в корпусе 1, Рабочая жидкость через дроссель 16 поступает на слив, создавая в торцовой камере 15 и напорном канале 2 до распределителя 13 давление холостого хода насоса, При йажатии кнопки 17 толка- тель 18 перемещает золотник распределителя 13 в крайнее нижнее положение. Рабочая жидкость подается в напорный канал 2 за распределителем 13 и создает давление, удерживающее золотник распределителя 1.3 в крайнем нижнем положении При дальнейшем возрастании давления в напорном канале 2 рабочая жидкость, проходя дроссель 12 на...

Номер патента: 1479718

Опубликовано: 15.05.1989

Авторы: Бобечко, Данилкив, Лукашевич

МПК: F15B 11/20

Метки: гидропривод, навесной

...- разгрузочных клапанов 9 и10 гидрораспределителей 7 и 8, которые при нейтральном положении связаны со сливом 15, то давление в полостях 19 и 20 гидравлического переключателя и во входах 5 и б гидрораспределителей 7 и 8 больше, чем в полостях 23, 24, 11 и 12, вследствие чего все клапаны 7, 18, 9 и 10 поднимаются, обеспечивая тем самым поступление рабочей жидкости из выходов 3 и 4 гидравлического переключателя 2 во входы 5 и 6 гидрораспределителей 7 и 8, а оттуда - на слив 15, Происходит разгрузка источника 1 питания.При перемещении, например, золотника 3 гидрораспределителя 7 в рабочую позицию полость управления 1 предохранительного клапана 9 золотником 13 отсоединяется от слива 15, в результате чего величины давления на входе 5 и...

Номер патента: 1478218

Опубликовано: 07.05.1989

Авторы: Апальков, Горожин, Лукашевич, Романкевич

МПК: G06F 11/28

Метки: информации

...узла 3 сжатия и узла 5 сумми -ровация по модулю два формирунтсякодовые наборы 10 и 01 цли 01 и 10при нулевом сигнале ца входе 6 сицх -ронизации и наборы 10 и 10 или О и01 при единичном сигнале.на входе 6синхронизации.В устройстве каждый цикл контроляодного очередного входного векторасостоит из двух тактов.В первом такте каждого цикла навход 6 поступает нулевой сигнал,во втором такте - единичный сигнал,При этом в первом такте на выходыузла 3 сжатия и узла 5 суммированияпо модулю два поступают наборы 01 и10 (либо 1 О и 01), обеспечивая формирование ца выходах 8 устройства набора 01, Во втором такте на выходы узла 2 сжатия и узла 5 суммированияпо модулю два поступают наборы О и01 (либо 10 и 10 соответственно),обеспечивая...

Номер патента: 1473036

Опубликовано: 15.04.1989

Автор: Лукашевич

МПК: H02M 3/335

Метки: однотактный, постоянного

...выводам, дроссель 7, подключенный между средним выводом первичнойобмотки и точкой соединения рекуперационного диода 7 и выходного вывода,резистор 8, конденсатор 9 демпфи-Рующей цепи, диод 10 и блок 11 управления,При отпирании транзисторного ключа 1 входное напряжение делится между дросселем 7 и первичной обмоткой5 трансформатора 2,.при этом диодвыпрямителя 3 открывается и напря-жение со вторичной обмотки прикладывается к выходу. Одновременно происходит перезаряд конденсатора 9 черезрезистор 8, при этом ток перезарядаограничен индуктивным сопротивлениемдросселя 7 и резистором 8. При прихо 40де запирающего импульса с блока 11 управления транзисторный ключ 1 запирается и напряжение на коллекторе начинает возрастать. Однако при...

Номер патента: 1472297

Опубликовано: 15.04.1989

Авторы: Карпов, Киркоров, Литвинов, Лукашевич, Мешков, Рожанский, Юдчиц

МПК: B60K 17/10

Метки: гидромеханическая, средства, трансмиссия, транспортного

...21выбирается из ряда известных по условию) ) )цо.1+ / а, см,Время нарастания давления управляюгцей жидкости в полости управления фрикционом переключения передач Т 1выбирается по условию25 Т) Р 0,30,8) ТКрутяший момент от двигателяпередается на гидротрансформатор 2. При разомкнутых фрикционах коробки 4 передачноток мощности на выходной вал 25 не передается. Вращаются насосное колесо 5, тур-,бинное колесо 8 гидротрансформатора, водило 9, коронная шестерня 10 планетарногоредуктора, первичный вал 11 вместе с ведушими дисками 23 фрикционов коробки 4передач, Сателлиты 12 обкатываются по солнечной шестерне 13, которая остановленасопротивлением газа в аккумуляторе; передающимся на вал насоса .При включении передачи...

Номер патента: 1456782

Опубликовано: 07.02.1989

Авторы: Лукашевич, Сунгуров

МПК: G01B 17/02

Метки: акустический, зазора, измеритель

...зпюра скоростей которой плавноуменьшается до нуля на расстоянии ЗОоколо 2,4 диаметров конца горла,что хорошо изучено в теории промышленной вентиляции. В полупериод истечения воздуха из полости резонатора в нем над концом горла 2 образуется укороченный до трех диаметров горла спектр скоростей всасывания, таккак подтекающие к горлу воздушныеструи расходятся от оси горла в разные стороны, прижимаясь к нижней по 40чертейу стенке резонатора,Поскольку термоанемометрическийтерморезистор б размещен по оси горла, преимущественно на расстоянии1=(3-4)Р, он хорошо смывается втекающей в резонатор через горло струейи не омывается струей второго полупериода. При зтам электрический сигнал с терморезистора приобретает иммульсную форму...

Номер патента: 1455092

Опубликовано: 30.01.1989

Авторы: Лукашевич, Русак

МПК: F16F 15/06

Метки: виброизолятор

...б.Виброизолятор работает следующим бразом.После оптимального подбора усилияатия каждой упругой прокладки 6 с омощью регулировочных гаек и осуествления необходимой настройки каж" ой неуравновешенной пластины 5 на аданные резонансные частоты устройст о обеспечивает эффективную виброизофяцию для любой из составляющих спект 1 а возможных вибраций в расширенной йолосе частот.В случае установки на несущей Пластине 3 в качестве объекта 4 виброактивной машины сообщаемые объектом 4 вибрации передаются несущей пласгине 3 и частично демпфируются в прилегающих к ней упругих прокладках 6, Но большая часть энергии поступает в, анкерный болт 2. Неуравновешенные пластины 5 отбирают вибрации анкерного болта 2 на собственных резонансных частотах...

Номер патента: 1449378

Опубликовано: 07.01.1989

Авторы: Кукайн, Лукашевич, Рожанский

МПК: B60K 41/06

Метки: вала, мощности, отбора, средства, транспортного, фрикционом

...в положение, соответствующее включению фрикциона ИОМ (показано на схеме) давление масла в полостях 16 и 18 возрастает до значения, обеспечиваюмакс щего передачу 0,2-0,25 Мфрикционом ВОМ.Производительность насоса 1 при этом максимальна, так как слив насоса 6 блокирован давлением на поршень 26 пружин 27, 28 и 21, поэтому на" 15 чальный темп включения фрикциона 8 максимальный, фрикцион начинает передавать крутящий момент, который снимается с хвостовика 9 ВОМ датчиком 34 момента и поступает на вход блока 35 управления. Напряжение с выхода блока управления, пропорциональное величине динамического крутящего момента на хвостовике 9, приведенного к коленчатому валу, поступает на уси литель мощности. Квадрат тока на его .выходе пропорционален...

Номер патента: 1444625

Опубликовано: 15.12.1988

Авторы: Лукашевич, Рожанский

МПК: F16D 66/00

Метки: гидроприводом, многодисковыми, муфтами, фрикционными

...буксования появляется разностная скорость, величина которойс выхода сумматора 6 поступает навход перемножителя 7, на выходе датчика 2 давления появляется напряжение,пропорциональное изменению давления 20рабочей жидкости. На выходе перемножителя 7 появляется напряжение, пропорциональное величине текущей мощности буксования, которое сравнивается с напряжением, пропорциональным 25величине допустимой мощности буксования. Величина этого напряжения выбирается в зависимости от материалафрикционных накладок, формы поверхностей трения и изменяется при измененни относительной скорости и удельного давления, При этом время нарастания логической единицы на выходекомпаратора 8 к схеме 11 и блоку 12через линии задержки ПТ 1 и РТ 2определяется...

Номер патента: 1442103

Опубликовано: 07.12.1988

Авторы: Зельцер, Лукашевич, Ханин

МПК: A01C 3/06

Метки: внесения, глубокого, органических, почву, удобрений

...предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для глубокоговнесения в почву органических удоб 5рений.Цель изобретения - повышение равномерности внесения в почву органических удобрений и упрощение конструкции за счет самопривода проталкивающего органа.На фиг.1 изображено предлагаемоеустройство для глубокого внесенияв почву органических удобрений, видсбоку; на фиг. 2 - то же, вид сзади. 15Устройство имеет щелерез 1 сошника с щеками 2, над которыми крепится приемная воронка 3. Между щекна оси 4 установлено рабочее лучевое колесо, состоящее из втулки 5 20со спицами 6. Спицы колеса направлены радиально, проходят вблизи щек скаждой стороны,...

Номер патента: 1436104

Опубликовано: 07.11.1988

Авторы: Акимов, Василенко, Карабутов, Лукашевич, Романюк, Сергеенков

МПК: G05F 1/20

Метки: переменного, стабилизатор

...подключение обмотки 4 кисточнику переменного напряжения,при этом напряжение на выходе стабилизатора меньше напряжения сети.Если напряжение сети ниже номинального, то в начале каждого полупериода входного напряжения включается транзистор 15 кмоча б. Включением этого транзистора обеспечивается подключение обмотки 3 к источникупеременного напряжения, а также режимработы на вольтодобавку,Если напряжение сети больше минимального, с временным сдвигом, определяемым величиной отклонения выходного напряжения от номинального, отблока 24 снимается управляющий импульс с транзистора 15 и, начиная сэтого момента, ни один из ключей незамкнут до момента перехода напряжения на емкости конденсатора 23 черезнуль, В момент перехода напряженияка...

Номер патента: 1435459

Опубликовано: 07.11.1988

Автор: Лукашевич

МПК: B29C 33/38, B29C 35/02

Метки: кольцевых, пресс-форма, резиновых

...изделий.Пель изобретения - повы 1 пение качест, ва изделий при упрощении конструкции.11 а фиг. 1 . изображена предлагаемая и росс-форма, исходное положение; на фиг. 2 - то же, рабочее положение,Пресс-форма для изготовления кольцевых резиновых изделий содержит цилинд рический сердечник 1 с кольцевыми формуюгцими гнездами 2 и концентрично ему расположенную матрицу 3. Последняя выполнена в виде цилиндра из обладающего свойством термической памяти материала, например из никелида титана, температура срабатывания которого выше 60 С. а полный возврат к первоначальной форме - при температуре ниже 40 Г. Зазор между рабочими поверхностями матрицы 3 и сердечника 1и холодном состоянии находится в пределах0,05 - 0,075 наружного диаметра...

Номер патента: 1434282

Опубликовано: 30.10.1988

Авторы: Зиновчик, Лукашевич, Мешков, Рожанский, Юдчиц

МПК: F16D 66/00, G01L 5/00

Метки: коробки, муфтами, передач, средства, транспортного, фрикционными

...разности частот вращения и давления, определяемое умцожителем 5, определяет удельную мощность тренияфрикциоца И,. фиг,Зв)Ееличина Ыт,так же, как и время нключения муфтыизменяются в зависимости от вели"чины момента сопротивления приложенного к ведомым дискам. В результате сравнения. Теку 1 ц, Й мощности И . Трения с допустимой К ксмпаратором бвырабатывается сигнал превышения ттфтг.Зг), по которому происходит подключение второго фрикциона. Давлениежидкости в первом Арикционе начинаетпадать нследстние увеличения объемаполости управления. Уменьшение давлеция до величины " . в первом фрикци" рагане, а также увеличение поверхностейтрения за счет подключения второгофрикциана приводит к уменьшению величины МОЩности ТРене 1 Я МтДо...

Номер патента: 1431756

Опубликовано: 23.10.1988

Авторы: Казунин, Лукашевич, Родионов

МПК: A61H 9/00

Метки: массажного, насадка, устройства

...2 цо Обс стороны вертикз ьной оси, расположенц 1 ые 3 нижней чали внутренней цилин. пичсской полости,1, закрытой боков зз- Г 43 уцКЗ (И 4 И 5. 113 КОриуСЕ уетаНОНЛЕНЫ С)ра г 1 ЕИ 51 Р) Гу.)КИ I ) БЫ." Ы( Н И ЕЕ НГСКОЛЬКИХ КОЛИ С ВЫСТ- ,;и:зс" с)жми 1)сбь 5 м 31 и Отверстия(9 для всхо е 1 ж,е(ости, е) к 01- 2 с)ПБОрзчвзетс 51 Грехо,ци к 11 с нолвод 5. Си) Мс ГР 4 М ЯССЖНЫ Х 3 ЦСГ ГЬХ КО 1(".(, НЗЧ )1, с 1:) Г С 1)ТРс)Л ЬЦОИ ОСИ К Н(Р(РГР 1 И,.5 Т(с р 151 :ж, МяССЗЖНЫМИ КО,ЕСЗМИ )ЯСНОЖГЦЫ,.ГО ЕГЦТР КсЖ,ОГО ИЗ цх Ост 03 т Оп 1(ц: рз .Ц)угих отверсгий, рс(0.5(кецнх н соседех сеГиии, я велигцне 1)(3 с,1 С 1 Рс.К),ц Гство Отверстий в каж,еом сече.3,511 ОГ ГЕИЗМЕТРЗ СЕЧСНР 51 и Дис 1 МЕТ. ,10 цср. 1 ия. 1 см меньше диаметр Отверстия, г (СИ...

Номер патента: 1431719

Опубликовано: 23.10.1988

Автор: Лукашевич

МПК: A01K 5/00

Метки: кормов, раздачи

...их в кормушки 2, выполненный из двух секций, предназначенных для раздачи кормов соответственно в левую и правую кормушки, Каждый узел для накопления и сбрасывания кормов в кормушки состоит из расположенной поперек линии кормления ленты 3, концы которой прикреплены к барабанам 4 и 5. 20 Барабан 4 установлен непосредственно над кормушкой. Между барабанами над лентой закреплен разравнивающий битер 6. Привод барабанов 5 выполнен реверсивным и состоит из шкива 7, свободно установленного на валу барабана и снабженного щлицевой муфтой 8, управляемой рычагом 9, Привод барабана 4 также выполнен реверсивным и состоит из шкива 10, свободно установленного на валу барабана, снабжен ного шлицевой муфтой 11, управляемой рычагом 12. Возможен ручной...

Номер патента: 1428324

Опубликовано: 07.10.1988

Авторы: Голубицкий, Красько, Лукашевич, Терпиловский, Шпыро

МПК: A01K 5/02

Метки: дозированной, кормов, раздачей

...перекрытию животноводческого помешения с зазором пару уголков, который обрашены друг к другу своими полками, причем несущие пластины 15 установлены на этих уголках своими верхними полками. Мобильной кормораздатчик имеет смонтированный внутри бункера 1 смешиваюше-выгрузной цепочно-планчатый скребковый транспортер 17. Передняя стенка 18 бункера установлена с наклоном и в ее верхней части выполнены окна, перекрываеные заслонками 19, управляемыми рычагами 20. Под этими окнами смонтированы выгрузные шнеки 8, к кожухам которых шарнирно подвешены перемещаемые гидроцилиндрами 21 выгрузные лотки 11, в нижней части которых установлены поворотные заслонки 9. Кормораздатчик прицепляется при помощи серьги 22 к трактору, от ВОМ которого...

Номер патента: 1425726

Опубликовано: 23.09.1988

Авторы: Лукашевич, Мычуда

МПК: G06G 7/24

Метки: аналого-цифровой, логарифмический

...преобразователь содержит компаратор 1, одновибратор 2, генератор 3 тактовых импульсов, инвертор 4, счетчик 5 результата, два триггера 6 и 7, два 15 накопительных конденсатора 8 и 9, три элемента И 10-12, коммутирующий элемент 13 и два ключевых элемента 14 и 15. Коммутирующий элемент 13 содержит инвертор 16, операционный усили тель 17, три ключа 18-20.Логарифмический аналого-цифровой преобразователь работает следующим образом. При включении преобразователя навыходе операционного усилителя 17 появляется импульс, так как в начальныймомент напряжение на накопительномконденсаторе 8 равно нулю и меньшевходного напряжения, Этот импульс запускает одновибратор 2, выходной импульс которого включает ключи 18 и19 и опрокидывает триггер 6 в...

Номер патента: 1418092

Опубликовано: 23.08.1988

Авторы: Лукашевич, Рожанский

МПК: B60K 17/28

Метки: вала, двухскоростного, механизм, мощности, отбора, привода, средства, транспортного

...между упором 29 и началом винтовой резьбы.Крутящий момент от приводного элемента подается на коронную шестерню 1. При нахождении рычага 22 включения в положении 1 (показано пунктирной линией) крутящий момент от коронной шестерни 1 на водило 2 не передается, потому что гайка крестовины 13 не взаимодействует с винтовой резьбой 31 хвостовика 20, так как под действием усилия пружины 14 и затем пружины 15 она отжата к торцу упорного подшипника 30. Предварительное поджатие пружины 15 выбирается достаточным для перемещения гайки крестовины 13 ло резьбе 31 до вывода ее в безрезьбовуюзону. Кулачки 23 и 24 повернуты по часовой стрелке на длину хода рычага 22 иэ положения 11 в положение 1. Кулачки 24 при этом освобождают крестовину 13 и,...

Номер патента: 1416435

Опубликовано: 15.08.1988

Авторы: Бобечко, Данылкив, Лукашевич

МПК: B66C 23/88

Метки: гидравлической, грузового, грузоподъемной, момента, ограничитель

...в штоковую полость гидроцилиндров 1 или 2,При подаче рабочей жидкости в штоковую полость гидроцилиндра 1 и наличии груза на рабочем органе поршневая полость гидроцилиндра находится под давлением, величина которогопрямо пропорциональна величине грузового момента, т.е. с увеличением грузового момента давление увеличивается. При этом шариковый клапан одностороннего трехпозиционного клапана12 вследствие образовавшегося перепада давлений в полостях гидроблока8 стремится переместиться к нижнемугнезду. Но так как камера управления а при этом находится под давлением и расчетная площадь поршня управляемого трехпозиционного клапана 12больше площади поверхности действиягидравлической силы на шариковыйз 141клапан, поршень, перемещаясь вверхдо упора,...

Номер патента: 1414730

Опубликовано: 07.08.1988

Автор: Лукашевич

МПК: B65G 51/00

Метки: грузов, пневматического, транспортирования

...шестеренчатого венца 17 на кожухе 16 и ведущей шестерни 18 на валу 19 штурвала 20 этого механизма. На коллекторе 1 установлены упоры 21, ограничивающие крайнее нижнее положение рычагов 9 с роликами 11 и, следовательно, максимальное открытие заслонок 7.К ползуну 14 прикреплен рычаг 22 ручного управления грузонесущей тележки,Установка может быть смонтирована на полу или подвешена на кронштейнах 23 к чердачному перекрытию.Установка работает следующим образом.Вращая штурвалы 20, оператор поворачивает кожухи 16 в положение Стоп тележки, т. е. устанавливает эти кожухи выпуклостью вниз, закрывая таким образом лопасти 15 от воздействия на них струй воздуха, выходящего из отверстий воздухораспределительной решетки 3.На поддон 13 ставят...

Номер патента: 1413588

Опубликовано: 30.07.1988

Авторы: Лукашевич, Мурзин, Печинников, Полушкин

МПК: G03D 7/00

Метки: диазотипного

...пружин ны 44, поджимающие верхние пружинные валики 6,8 к нижним 7,9. Усилие прижима регулируется винтами 45. На нижних транспортирующих валиках 7 и 9 установлены зубчатые колеса 46, которые входят в зацепление с шестерня= ми 47 редуктора 12. Редуктор соединен эластичной муфтой (не показана) с электродвигателем 13. Валики 6-9 (фиг,4) состоит из металлического сер" дечника 48 с кольцевыми проточками 49, выполненными на наружной поверхности с определенным шагом. На выступах сердечника 48 закреплена клеем трубка 50 из эластичного упругого материала. Шаг кольцевых проточек 49 выбирается в зависимости от жесткости трубки 50На торцах трубки 50 закреплены втулки 51, 52 из материала с низким коэффициентом трения, которые имеют возможность...

Номер патента: 1411167

Опубликовано: 23.07.1988

Авторы: Зиновчик, Лукашевич, Мешков, Рожанский, Юдчиц

МПК: B60K 17/04

Метки: гидромеханическая, средства, трансмиссия, транспортного

...момент подается от двигателя 1 на гидротрансформатор 2.При разомкнутых фрикционах коробки 420 передач поток мощности на выходной вал 25не передается, при этом вращаются насосноеколесо 5, турбинное колесо 8, коронная шестерня 9, водило 10 и вал 11 вмесе с ведущими дисками 23, а солнечная шестерня 13остановлена усилием сопротивления пружины 19. Предварительная затяжка последнейпри этом отсутствует.При включении одной из передач включается один из фрикционов коробки 4 передач. При этом ведущие 23 и ведомые 24 дискизамыкаются, подсоединяя водило 10 к массетрансмиссии. Водило 10 останавливается,так как начинает вращаться солнечная шестерня 13, при этом буксование фрикционовпрекращается. При вращении солнечнойшестерни 13 гайка...
