Левченко

Номер патента: 737213

Опубликовано: 30.05.1980

Авторы: Вайнкоф, Иваненко, Иносов, Левченко

МПК: B28B 1/087

Метки: бетонных, виброударная, смесей, формования

...на упругих опорах 1 подвижной,рамы 2 с передней 8 и задней 4 упорными плитами, соединенными жестко друг с другом поперечинами б и продольными балками б, причем между упорными плитами подвешен ударник 7. Подвеска ударника 7 выполнена шарнирно-рычажной параллелограммного типа с вертикальными, параллельными и одинаковыми по длине звеньями 8, верхние оси 9 которых закреп. лены на продольных балках б, а нижние оси 10 - на ударнике в горизонтальной плоскости, проходящей через его центр тяжести, Продольные балки б оперты на вертикальные плиты 8 и 4 через упругие Прокладки 11. На подвижной раме смонтировано клиновое устройство 12 для закрепления формы (условно не показанной), а на плите 8 - кривошипно-шатунный вибровозбудитель 18,...

Номер патента: 737044

Опубликовано: 30.05.1980

Авторы: Голуб, Данилюк, Кузнецов, Левченко, Осмоловский, Чабанов

МПК: B21B 37/18

Метки: полосового, продольной, проката, разнотолщинности

...с измерителем давления, вых)од коараго через усилитель соединен с сумматором канала электропривода нажимных виконтов, канал гидравлического ла)ка чыного предварительного напряжения клети с измерителем да)вления, выход которого соединен через усилитель с каналом гидрораспора опорных;валков 2. Недостаткам такого соединения каналов является их,взаимное влияние на устойчивость. Это не поз)валяет в,поли)ой мере иапользовать усилительные и интегрирующие авойства рханалов, так нак система стансвится неустойчивой при коэффициентах усиления отдельных каналов меныдих, чем их пределыные значения. Кроме того, загрузка быстродействующего канала гидрораспора опорных валков низкочастотными колебаниями дав)чения приводит к недо- компенсации...

Номер патента: 736224

Опубликовано: 25.05.1980

Авторы: Королев, Левченко, През

МПК: H01L 41/09, H02N 2/10

Метки: двигатель, пьезоэлектрический, реверсивный

...перемещение поверхности пьезоэлемента 2,Полуволновой резонатор настраиваютодновременно в резонанс на частоту(ы продольных и изгибных колебаний.Полунолновой резочатор может бытьтакже изготовлен из материала с малым коэффициентом трения о поверхность пьезоэлемента, например, изфторопласта, толщину которого )1 рассчитывают по формуле и = )Ч/Ц где7 - скорссть звука в материале.Пьезоэлектрический реверсивныйдвигатель настраивают следующим об;.,. разом. Отводят от пьезоэлемента 2ротор 4 я полуволноной резонатор би меняют частоту "енератора 10 до техпор, пока ток в цепи генератора недостигнет максимальной величины, Затем зажимают пьезоэлемент между полуволноным резонатором и ротором именяют индуктивность катушки 12, пока фазовый сдвиг между...

Номер патента: 735755

Опубликовано: 25.05.1980

Автор: Левченко

МПК: E21B 47/022

Метки: индикатор, искривления, наклонных, направления, скважин

...в состав бурового снаряда между бурильнойколонной и колонковой трубой и на протяженжи всего рейса располагается вскважине. Стержень опускается в буровой снаряд только на период замеров,которые производятся в начале, середине или в концерейса,Принципдействия индикатора направ"ления искривления заключается в следу-щ.искривления в скважину опускают буровой снаряд, в состав которого включеншарнирный переходник. Снаряд подвешен- д вают над забоем так, чтобы отбурочный колонковый набор 12 вместе с породоразрубщим инструментом 13 находился в искривленном участке скважины, а ниппель 1, соединенный с бурильной колонной 14, располагался в неискривленной части скважины. При таком расположении бурового снаряда, благодаря жесткому соединению...

Номер патента: 735278

Опубликовано: 25.05.1980

Авторы: Ключкин, Кушнир, Левченко, Овчаренко, Рикель, Штень

МПК: B01D 33/26

Метки: разделения, суспензий, фильтр

...2 для ввода суспензии в фильтр.Фильтровальный диск 3 состоит из трубчатого каркаса 22, трубки которого приварены к кольцу 6 с радиальными отверстиями, а по большему основанию к трубкам каркаса 22 приварено кольцо из трубки. Все трубки каркаса перфорированы.Каркас 22 обтянут дренажной сеткой или тканью 23, открытые концы фильтровальной ткани 24 запущены под верхний 25 и нижний 26 фланцы с резиновыми или другими прокладками и прижаты к кольцу 16 винтами, что обеспечивает плотность крепления фильтровальной ткани,Трубки 5 приварены к кольцу 16 соосно с их радиальными отверстиями, а другим концом - к втулке 14 с внутренней выточкой.Фильтровальные диски 3 надевают иа полый вал 5 с прокладками между нижним кольцом вала и втулками. На конце...

Номер патента: 734586

Опубликовано: 15.05.1980

Авторы: Левченко, През

МПК: G01R 33/02

Метки: виброзонд

...7. Электроды 5 подключены такжек указателю 8 величины магнитного поля. Пластины закреплены в корпусе (непоказан) посредством растяжек 9,Виброэонд работает следующим образом.Электроды 5 и 6 виброзонда включе 40ны в цепи положительной обратной связигенератора 7. Поэтому генератор 7 работает на резонансной частоте изгибныхколебаний скрепленных пластин 1, Изгибные колебания обеспечиваются соответствующим направлением поляризации пьезо 45керамики (например, по толщине слоя 2навстречу друг другу, как показано нафиг. 1)е При отсутствии внешнего магнитного поля резонансную частотуопределяют толщинаи длина Р плас 0тины 1, зазор между ними Д и эффективная скорость звука М, зависящая от упругих свойств и плотности составляющихпластину...

Номер патента: 734239

Опубликовано: 15.05.1980

Авторы: Дзюба, Левченко, Маслош, Сагайда, Сатушев, Яворовская

МПК: C09D 11/10

Метки: глубокой, краска, печати, флексографской

...перемешивании в реакторе при температуре дефлегмации в течение4 ч до достижения конверсии мономеровне менее 96%. Затем производят отгонку избытка спирта, охлаждают массу до .о50 С и нейтрализуют при перемешивании жирными вторичными или третичными ами нами с числом углеродных атомов С-Сб до получения величины рН 9-9,5. В ка- честве жирных вторичных или третичныхаминов применяют диметиламин, триметиламин, моноэтаноламин, диэтаноламин или триэтаноламин. После охлаждения до комнатной температуры готовый сополимер разбавляют водой до получения 40%-ного водного раствора.Синтез сополимера метакриловой кис 30 лоты с метилметакрилатом осуществляют путем суспензионной полимеризации при соотношении метакриловой .кислоты к метилметакрилату от...

Номер патента: 733890

Опубликовано: 15.05.1980

Авторы: Афанасьев, Левченко, Пшеничный, Чечелюк

МПК: B23D 33/02

Метки: листового, подачи

...контроля величины компенсирующей петли 16 служат смонтированные на внутренних стенках ямы 15 фотоэлементы 24, а для петли 17 - шарнирно установленный рычаг 25 с роликом.Для предотвращения отклонений подаваемой ленты от продольной оси служат направляющие ролики 26.Работает линия следующим образом, Конец ленты 1 руЛона 13 с разматывателя 11 пропускается вручную по опорным роликам 18 нижнего яруса через тормозящие ролики 19 и затем через направляющие ролики 26 в подающие каретки между зажимной губкой 8 и рычагом 7, и далее через сдвоенные гильотинные ножницы 20 и, наконец, через направляющее устройство 21 к транспортирующим роликам 22. Конец ленты 2 с рулона 14 разматывателя 12 про. пускается соответственно через устройство...

Номер патента: 733726

Опубликовано: 15.05.1980

Авторы: Кочеев, Левченко, Черняев

МПК: B02C 7/08

Метки: дисковый, измельчитель

...Ось заслонки 20 связана. сренерсинным электродвигателем 21,управляемым регулятором загрузкипринода вращения измельчителя, Вертикальные кольценые бурты 17 выполнены так, что площади кольцевыхэазорон между ними в горизонтальномсечении одинаковы для всех пар дисков. По периферии между стенкамикорпуса 1 и дисками образован кольцевой зазор для подачи измельченного материала на днище. К нижнемуторцу подвижного диска 7 по его периферии прикреплены лопасти 22, Внижней части корпуса 1 выполненагорловина 23 для удаления измельченного материала. Корпус иэмельчителя смонтирован на раме 24,Иэмельчитель зерна работает следующим образом,В зависимости от вида измельчаемого материала его влажности, круп.ности и других параметрон заслонку20...

Номер патента: 732494

Опубликовано: 05.05.1980

Авторы: Левченко, Стороженко, Швед, Шерстяной

МПК: E21B 33/138

Метки: раствор, тампонажный

...я смола 100Вода 20-100Отвердитель-катализатор 3-305% ный водный растворсульфит-спиртовой барды 10-305% ный водный растворполиакриламида 40-70Этот компонентный состав обеспечивает регулирование сроков загустеванияо в интервале температур 20-130 С и давлении 1,1-500 кгс/смф, а также величину усадки в процессе поликонденсации раствора.Приготовление тампоыажного раствора осуществляется следующим образом.В мерник цементировочного агрегата в расчетных весовых частях заливают мочевино- или фенолфьрмальдегидную смолу, воду, затем вводят 5%-ный раствор сульфит-спиртовой барды и полиак7324 риламида. После тшательного перемешивания туда же вводится отвердитель-катализатор и полученная смесь нагнетаетсяв скважину через...

Номер патента: 732489

Опубликовано: 05.05.1980

Авторы: Булатов, Винярский, Корабельников, Левченко, Пришляк, Терлецкий, Щепаняк

МПК: E21B 29/00

Метки: струйная, труборезка

...3. Установка насадок осуществляется через отверстия, которые закрьзваются пробками 4. С целью снижениядиаметральных габаритов труборезки еезакрытий конец на участке зева имеет впоперечном сечении форму эллипса (см.фиг. 3).Труборезка работает следующим образом,Труборезка с помощью резьбы соединнетсн с бурильными трубами и опускаетснв скважину до участка, на котором необ732489 4 непосредственной близости от гидромони торных насадок. 20 2 Составитель В. Бори Техред, Бабурка Карре Тираж 626 Подпи твенного комитета ретений и открытии Ж, Раушская на Редактор Т, Скворцова"Патент", г. Ужгород, ул. Проектная, 4 Филиал 3ходимо произвести обрезание трубы. Путем вращения колонны труб и труборезки зев отвспного крюка заводится на обре...

Номер патента: 731177

Опубликовано: 30.04.1980

Авторы: Беседин, Копелиович, Левченко, Новиков, Павленко, Паршин, Хайбуллин, Христич

МПК: F22B 37/48

Метки: давления, котел, сверхкритического

...конвективной поверхностями нагрева включен шламоотделитель,На чертеже схематично изображен котел сверхкритического давления.Котел сверхкритического давления содержит последовательно соединенные радиационную 1 и конвективную 2 поверхности нагрева и подключенный к входу 3 нагреваемой среды в радиационную поверхность 1 нагрева дозатор 4 отмывочного реагента, например гидрозпна. Между радиационной и конвектив ной поверхностями нагрева включен шламоотделитель 5, снабженный продувочной линией 6,Прп осуществлении промывки без оста- нова котла отмывочный реагент из дозатора 4 вводится перед радиационной поверхностью нагрева, подверженной максимальным отложениям соединений железа. При прохожденпп нагреваемой среды через шламоотделитель 5...

Номер патента: 729521

Опубликовано: 25.04.1980

Автор: Левченко

МПК: G01R 23/10

Метки: логическое, пороговое

...конденсатор 2с газоразрядной индикаторной лампой 3, конденсаторы 4 и резисторы 5 в цепи катодов 1 Оиндикаторной лампы 3, переключатели 6, соединенные последовательно с конденсаторами 4,блок 7 установки порога контроля, подклю.ченный к переключателям 6, и декаду счетчика 8, соединенную с катодами индикаторной 1 Блампы 3, К катодам индикаторной линии 3,соответствующим минимальной и максимальнойконтролируемым цифрам, подключены шины"меньше" и "больше", а шина "норма" черезсоответствующие переключатели 6 соединена рос катодом контролируемой цифры.Содержимое декады счетчика 8 высвечивается на газоразрядной индикаторной лампе 3.Контролируемое число выставляется с помощью блока 7 установки порога контроля переключателями 6, для чего...

Номер патента: 728198

Опубликовано: 15.04.1980

Авторы: Зозулин, Кильдишев, Левченко, Черемисов

МПК: H02K 3/28

Метки: многофазная, обмотка, петлевая, четырехполюсная, электрической

...в двенадцати пазах сердечника " " статора, из которых шесть занято верхними стержнями 73 и шесть - нижнимистержнями 74. Верхний слой стержнейобразует верхний слой полюсно-фазнойзоны, нижний слой стержней -, нижнийслой полюсно-фазной зоны.Верхние и нижние слои полюсно-фазных эон АА ,А ви А 4 обозначены соответственно АА А А и А, А ,А А 4 (фиг. 3), Крайнйе пазы верхйего 353 Н . 4 нслоя полюсно-фазных зон А А, А 5 иА 4 имеют соответственно номера 55 и60, 1 и 6, 19 и 24 и 37 и 42. Крайние пазы нижнего, слоя этих полюснофаэных зон имеют соответственно номе 40ра 70 и 3, 16 и 21, 34 и 39, 52 и 57. Началои концы параллельных ветвей с номерамиО,1, Си Ообозначены соответственноН, Н, Н и К, (фиг. 2), К, К(фиг. 1).Порядок чередования...

Номер патента: 727384

Опубликовано: 15.04.1980

Авторы: Алексеев, Бабин, Левченко, Паршин, Петренко, Стоянов, Тер-Миносьян, Шульман, Якушенко

МПК: B23K 37/04

Метки: автоматизированная, линия, поточная

...оси 66. Рабочие плоскости крыльчаток 75 располагаются ниже поверхности 76 роликов 77 приемного роль- ганга, что обеспечивает беспрепятственный прием оребренной заготовки 78 на рольганг 58. Устройство для сортировки оребренных плетей труб 79 выполнено в виде нескольких отдельных ячеек, размещенных в каретке, перемещаемой по рельсам 80 под роль- гангами 58, 81, от шагового привода 82 перемещения с силовым цилиндром 83. Шаговый привод 82 перемещения представляет собой двуплечее поворотное звено 84, ось поворота 85 которого соединена со штоком 86 силового цилиндра 83, а на плечах звена закреплены опорные ролики 87, 88, которые поочередно в зависимости от направления движения опираются на поверхность 89. Каждое из плеч звена своей...

Номер патента: 726297

Опубликовано: 05.04.1980

Авторы: Бочковский, Вепринцев, Допилко, Жидовцев, Клячко, Колчин, Левченко, Матвеев, Махоткин, Фунтиков, Чувилин

МПК: E21B 9/16

Метки: долото, лопастное

...и его износостойкости.Цель достигается тем, что лопастивыполнены сборными из торцовой и калибрующей частей, а торцовые частилопастей целесообразно армироватьменее йзносостойкйми материалами, чемкалибрующие.На фиг. 1 показано предлагаемоелопастное долото, вид сверху; нафиг. 2 - разрез А-А фиг. 1,В корпусе 1 лопастного долота выполнены радиальныепазы 2, в которыхзакреплены торцовые части 3 в формечасти окружности диаметра с 1 г и726297Формула изобретения 4 иг йков итель Б Н.Бабур орректор А,е щенко Подписноенного комитета СССетений и открытийРаушская наб д. раж 626 Гос ударс т по делам иэоб 113035, Москва, ЖФилиал ППП Патент, г, Ужгород, ул. Проек калибрующие части 4, образующие вместе лопасти долОта.Для различных диаметров долот и...

Номер патента: 726276

Опубликовано: 05.04.1980

Авторы: Кочергин, Левченко, Нарыжный, Оболенский, Шапиро, Шендеров

МПК: E02F 9/04

Метки: механизм, шагания, экскаватора

...гру-зоподъемными средствами,На фиг. 1 иэобрмкен описываемыймехайизм шагания, вид сбоку; наФиг, 2 - то же вид в плане; на:фиг, 3 - сечение рамы по оси гидроцилиндра.МеханизМ шагания включает раму 1,опертую посредством.гидроцилиндров 2на лыжи 3; Рама 1 выполнена сосферическими опорами 4 и 5, установленными на ее верхней и нижней плоскосТях.Верхняя опора 4 содержит опорйую чашуб и,подпятник 7, посаженный на корпусгидроцилиндра 2 с подвижной посадкой,нижняя опора 5 также содержит опорнуючашу 8 и подпятник 9, соединенныйс корпусом гидроцилиндра 2 с "пойбщьюпромежуточного кольца 10, выполненного разъемным в осевой плоскости,Корпус гидроцилиндра 2 выполнен сбуртом 11 и гайкой 12, с помощью которых сферические опоры 4 и 5 прижатык верхней...

Номер патента: 725766

Опубликовано: 05.04.1980

Авторы: Бондаренко, Воронов, Левченко, Маркин

МПК: B21H 3/12

Метки: змеевиков, станок

...23 взаимодействует с ползушкой24, несущей блок роликов 25. Ползушка24 перемещается в направляющих 26,выполненных на плите 27, жестко установленной на выступах 28 и 29, расточенных в теле шестерни 13.С сийхронизирующей шестерней 18 сопряжена вспомогательная шестерня 30, подвижно смонтированная в кронштейне 31, жестко укрепленном на окружностивыступов приводной шестерни 13. Внутри шестерни 30 выполнен винтовой паз 32, контактирующий своей поверхностью с кулачком 33, жестко закрепленным в вытвлкивателе 34 (см. фиг. 5,6).Описанный станок для изготовления змеевиков работает следующим образом.В зависимости от требуемого расстояния между центрами смежных гибов змее766 6ствию винтового паза 32 с кулачком 33поднимает выталкиватель 34...

Номер патента: 724225

Опубликовано: 30.03.1980

Авторы: Глуханик, Левченко, Шпренк, Яров

МПК: B07B 1/48

Метки: вибросито

...натяжное устройство 7.На раме 4 на различной высоте установлены продольные упругие опоры 8 из эластичного материала, на которых расположена сетка 5. Высота установки их уменьшается от центра к краям сетки.Натяжное устройство 7, состоящее из бортовых уголков 9, к которым прикреплена сетка 5, и упругих растяжек 10, установленных по бокам рамы 4, расположенаниже вершин упругих опор сетки с обеспечением выпуклой форм 1 ее натяжения.Упругие продольные опоры 8 из эластичного материала имеот в сечении форму полого треугольника, что позволяет прп малой площади контакта с сеткой создать необходимый подпор снизу за счет упругойдеформации боковых граней.Вибросито работает следующим образом.Поступающий из желоба 11 буровой рас отвор попадает на...

Номер патента: 723628

Опубликовано: 25.03.1980

Авторы: Гаврилюк, Левченко, Машкевич, Хмара, Чечелюк, Шевцов

МПК: G06M 7/06

Метки: посчета

...кулачком 10, во избежание неточности (ошибки) в счете,Для свободного движения впередупора 14 при счете последних пластинв пакете в упоре 3 накопителя выпол- нено отверстие (окно) 15. Для отключения моментного электродвигателя7 после смещения (отсчета) последней пластины в пакете служит выключатель 16, установленный на упоре 3.Устройство работает следующим образом.Сформированные в пакет и установленные на ребро в корпус 1, пластинырасполагаются между упорами 2 и 3 снебольшим усилием сжатия, гарантирующим отсутствие зазоров между прокладками (пластинами) по всей длинепакета. Каретка б отводится вручнуюв крайнее правов положение к упору2. Груз 11 при этом поднимается на предельную высоту, аккумулируя энер.гию. Затем настраивают высоту...

Номер патента: 722729

Опубликовано: 25.03.1980

Автор: Левченко

МПК: B23Q 3/08

Метки: зажима

...жидкости имеются штуц-ры 1 б - 16.Верхняя полость основного пишиндра специиена с верхней полостью вспомогательного гш.линдра с обратным клапаном 17,При закреплении обрабатываемой детали 18д веохнюг. полос-., осчовного ця тчнцра черезовор, ла:1 т чод лазч"чтм р,ртт где.ду (жидкось или воздух) притом тлоамрщщаясь вниз, поршень 2 через шток и вилкообразную тягу и прихват закрепляет обрабатываемую деталь, установленную, например, на тум.бе 19 станка. Одновременно с поршнем 2 и.,омогательным цилиндром 7 будет опускаться поршень 8 с рабочей рейкой 9, которая поворачивает шестерню 10 с кулачком 11.После закрепления обрабатываемой детали18 воздух из верхней полости основного цилиндра поступает через обратный клапан 17в верхнюю полость...

Номер патента: 722710

Опубликовано: 25.03.1980

Авторы: Верболоз, Золотаренко, Левченко, Мартыненко, Перцевой

МПК: B23K 31/06

Метки: неповоротных, сварки, стыков, труб

...толкателя 20.Между зубчатым колесом 11 и плечомрычага 19 установлена пружина (на чертежах не показана), обеспечивающая постоянный контакт рычага с торцовой поверхностью толкателя 20.Механизм подачи присадочной проволоки состоит из привода 24, установленного на основании 2, зубчатых колес 25 и 26, пантографа 27, вала 28, приводного ролика 29, прижимного ролика 30, кассеты 31 и кольцевой направляющей 5 с мундштуком 7.Зубчатое колесо 26 и наружной кольцо 32 пантографа 26 выполнены в виде одной детали. Вал 28 соединен с деталью 33 пантографа посредством шпонки 34, Зубчатое колесо 26 установлено на основании с возможностью вращения. Кольцевая направляющая 5 состоит из двух частей а и б. Часть а прикреплена винтами к планшайбе 4, а...

Номер патента: 718949

Опубликовано: 29.02.1980

Авторы: Банков, Левченко, През

МПК: H04R 17/02

Метки: звука, приемник, пьезоэлектрический

...концах спираликоторое выполнено, например, из,никелевой фольги толщиной 0,1 - 0,2 мм по всей цгир 1 ине спирали. Мембрана 1 посредством упругого материала 3, например доролбйа, закреплена на корпусе 4, имеющем геометрическую форму катушки. На торцы мембраньг 1 нанесены элек,-г,Ф"-;"тродыБ и 6, подСоедийенные к выводам 7 пении той же полосы рабочих частот, прин 8. Пьезоэлектрическую биморфную спи-чем максималыный размер может бытьраль изготовляют по извеспной шликерной уменвшен,по срайнению с известным притехнологии, например из 1 йьезокерамяки емоиком более чем в три раза.,При выполтипа ЦТСс последующей поляризацией 5 ненни мембраны из пьезокерамики типа,.в лоле 1 - :3 Л 1 Вм,-" =" ." , ЦТСданный цриемник звука...

Номер патента: 718948

Опубликовано: 29.02.1980

Авторы: Левченко, През

МПК: H04R 17/00

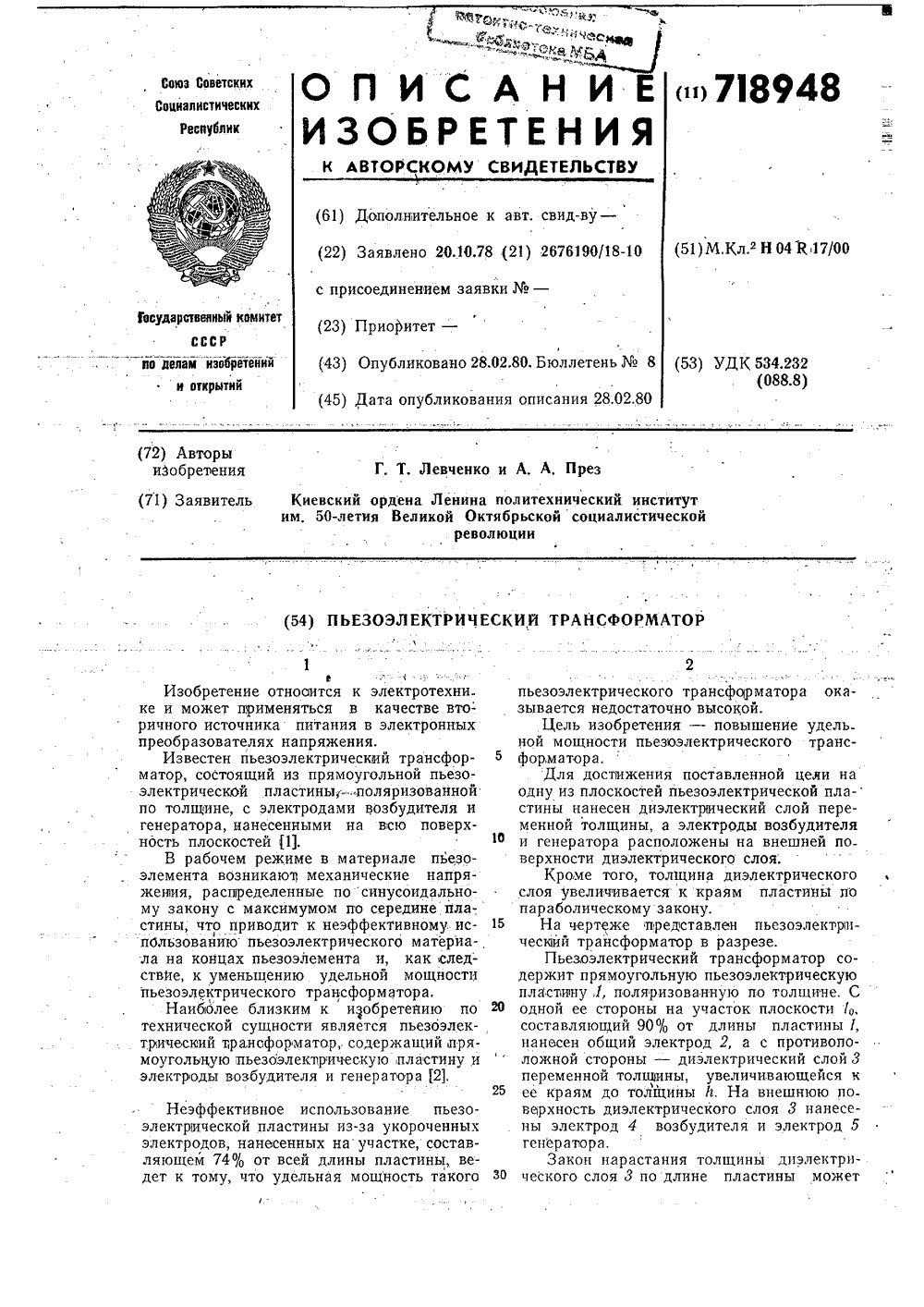

Метки: пьезоэлектрический, трансформатор

...эффект дает параболическое изменение толщийъг диэлектрического слоя. Максимальную толщи ну слоя 3 можно рассчитать из соотношенияЬ = 1,75 Ь,/е,где 1 - толщина пьезоэлектрической пластины;в, - относительная диэлектрическаяпроницаемость нанесеннбго слоя;я - диэлектрическая проницаемостькерамики пьезоэлектрической пластины (я,с)При изпотовленви трансформатора на пьезокерамическую заготовку наносят слой ситаллового полуфабриката толщиной 6. Например, для ситалла СТБи керамической пластины из титаната барйя толщиной 1=3 мм максимальная толщина Й диэлектрического слоя равна 15 мкм. Сплавляют ситалл и керамйку" притемпературе размягчения ситалла (650 С). После этого шлифовальной пастой снимают лишнее ситалловое покрытие, добиваясь...

Номер патента: 717114

Опубликовано: 25.02.1980

Авторы: Дзюба, Левченко, Мороз, Сагайда, Сатушев

МПК: C09D 11/10

Метки: глубокой, краска, печати, пленкам, поливинилденхлоридным, поливинилхлоридным, флексографской

...- персульфата калия и стабилизатора . - Некаля до конверсии 95 -1007 о.Используют щелочестойкие пигменты,такие как фталоцианиновые, бензидиновые,хинакридоновые и др,Краска может допопнитедьно содержать смачиватедь, например натриевуюсоль дибутипнафтадин-супьфокс илоты(СВ 101); натриевую соль ди-(2-етидгексидового эфира сульфоянтарной кислоты (СВ), некаль и другие, дпяулучшения печатных свойств краски. П р и м е р 1. Краску следующего состава, вес.%:Сополимер метакриловой кисдотыс метилметакрипатом 15Дисперсия сойопимерабутадиена с метип- "метакрипатом в воде 40Пигмент ярко-красный4 К 10Вода До 100 готовят в шаровой мельнице (аттритореипи бисерной мельнице). В диспергаторзагружают водный раствор сопопимера . метакриповой...

Номер патента: 716544

Опубликовано: 25.02.1980

Авторы: Балаян, Левченко

МПК: A01H 1/04

Метки: зерна, зерно, насекомым-вредителям, непосредственно, откладывающим, различных, сортообразцов, устойчивости, яйца

...Спустя два месяца удаляют имаго, яйца, Личинки и куколки, разделяют все поврежденные зерна по окраске, и определяют массу поврежденных зерен. По потерям массы поврежденных зерен судят о предпочтительности образцов, окрашенных в разные цвета.Исследования проводят в термостатеТПСпри 25 + 1 С, относительной влажности воздуха 75+ Зо/О. Влажность образ,6 14 7 15,4 ск Та бл Одесский 50 М сский 50 В 0,7 Супервысоколизиновый НСР, 9Г 3цов 12,6 +1%. Материалы опытов подвергают дисперсионному анализу.В табл. 1 приведена масса поврежденных зерен образцов гибрида кукурузы Одесский 50 М после заряжения булавоусым ма. лйм мучным хрущаком (и = 5). Исследования показывают, что достоверных различий между вариантами окраски нет - насекомые не реагируют на...

Номер патента: 715568

Опубликовано: 15.02.1980

Авторы: Ефремова, Кузьмина, Левченко

МПК: C07C 25/22

Метки: 4-аллилоксиметилфлуорантена, 4-оксиметилфлуорантена, 4-хлорметилфлуорантен, винилоксиметилфлуорантена, качестве, полупродукта, синтеза, флуорантенальдегида

...Конденсации.С повтышением температуры растворимость формаальдегида в "смеси" увелйчй- ,вается, вследствие чего большее коли"чествоего вступает в конденсацию затот же промежуток времени. Процесссмолообразованйя растет пропорционально"повышению температуры хлорметилирования, что связано с происходюлимивторичными процессами, дегидрохло - "рирования .и уплотнения молекул.По окончании процесса реакционнуюмесь выливают в стакай с холодной1 одой. Охлажденный осадок отфильтро,l,5568 4вывают йа воронке Бюхнера, отмываютот кислот водой и небольшим количеством метанола. Технический продукт следует высушить и дважды перекристаллизовать иЗ уксусной кисзютыеПолучают 128 г (51,4%) 4-хлоуметилфлуорантена,с т,пл. 183-155 С.4-хлорметилфлуорантен...

Номер патента: 715292

Опубликовано: 15.02.1980

Авторы: Айзиков, Бондаренко, Грязев, Гуревич, Кантер, Левченко, Маркин

МПК: B23Q 41/02

Метки: автоматическая, линия, полотна, решетчатого

...и точногоориентирования элементов 2 и 7 одинотносительно другого и электродовсварочной машины и состоит и30 мы 13, на которой укреплены о715292 ме,Обеспечивая требуемую производительность, Синхронно с перемещением блоков-спутников 18 с поперечными элементами 7 подающим устройством 5 перемещаются подэлектроды сварочной машины продольные элементы 2.После выхода из сварочной машины 9решетчатое палотно 11 подается в механизм 10 мерной резки полотна и отрезанные решетчатые конструкции пакетировщиком 12 складируются, 1 О формула ,изобретения Автоматическаялиния для изготов ления решетчатого олотна, содержащая бухтодержатели, механизмы правкии ориентации продольных элементов,бункер-накопитель поперечных элемен-.тов-,мнагоэлектродную сварочную...

Номер патента: 715270

Опубликовано: 15.02.1980

Авторы: Аснис, Камагоркин, Левченко, Слуцкая, Тюрин, Удод

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...в тсм, члизация порошка дугиной недостаточного к уцкая, А,Я. Тюрин, Е,С. Левагоркин и П,П. Удод ТАВ ЭЛЕКТРОДНОГО ПОКРЫТИЯ Для испытаний данного электродного покрытия были изготовлены три.состава покрытия, каждый содержал юсмпоненты в следующем соотношении, вес.Ъ (табл. 1) Были проведены испытания механических свойств металла шва, сваренного данным электродным покрытием каждого состава по режимам: диаметр проволоки 1,6 мм; постоянный ток 200-220 А, напряжение 23-25 В 1 пере менный ток 190-210 А, напряжение 22 24 В Пхх 65 В.715270 Механические свойства одинаковы при сварке йапостояйном й переменном токе. Механические свойства металла шва при сварке В ст, 3 сп. представленыв табл. 2, Технические преимущества предла гаемого электродного...

Номер патента: 384274

Опубликовано: 15.02.1980

Авторы: Заболотный, Левченко, Слепян, Слизкий, Статкевич, Филимошкин, Шендеров

МПК: B02C 2/00

Метки: дробилка, конусная

...5 закреплен с помощью- унивеРсального шар нира б внутри наружного конуса 1 и верхней цапфой входит в подшипник 7 установленный в расточке неподвижно крышки 3, Оси наружного 1 и внутрен него 5 конусов наклонены одна относительно другой и пересекаются .;в центре универсального шарнира 6.Конусы вращаются от привода 8. Вал-шестерня 9 привода 8 находится зацеплении с зубвенцом 10, закрепле ным на поверхности наружного конуса 1Предлагаемая дрчена преимущественнепрерывного потокла. Поток материалпример, с конвейерную воронку 4 в ши бящей полости.Привод 8 вращает наружный конус1, который. через унизерсальный шаР- нир б.передает вращение на внутрен" ний дробящий конус 5. Каждый конус вращается отйосительно собственной оси. Прн этом крупные...
