Лепп

Номер патента: 982511

Опубликовано: 27.06.2000

Авторы: Лепп, Сибгатулин, Сомова, Эзрохин

МПК: H02M 7/515

Метки: инвертор, последовательный

Последовательный инвертор, содержащий связанную с входными выводами основную мостовую преобразовательную ячейку с ключевым элементом в диагонали, в два противолежащих плеча которой включены тиристоры, а в два других - коммутирующие конденсаторы, зашунтированные обратными диодами, коммутирующие дроссели, отличающийся тем, что, с целью улучшения формы выходного тока и массогабаритных показателей, он снабжен дополнительной мостовой преобразовательной ячейкой, подключенной параллельно основной ячейке, и управляемыми ключами, включенными, каждый, согласно-последовательно с ключевым элементом соответствующей ячейки, причем общие точки ключевых элементов и управляемых ключей соединены с выходными...

Номер патента: 982508

Опубликовано: 27.06.2000

Авторы: Лепп, Сибгатулин, Сомова, Эзрохин

МПК: H02M 7/515

Метки: инвертор, последовательный

Последовательный инвертор, содержащий две инвертирующие ячейки, образующие мостовую схему, в два плеча которой включены тиристоры, а в два других - коммутирующие конденсаторы, причем каждый конденсатор зашунтирован обратным диодом, а нагрузка включается последовательно в цепь источника питания, отличающийся тем, что, с целью повышения устойчивости инвертирования, в диагональ мостовой схемы включен ключевой элемент, а коммутирующие конденсаторы расположены в противолежащих плечах моста.

Номер патента: 873845

Опубликовано: 15.12.1993

Авторы: Лепп, Сибгатулин

МПК: H02M 7/521, H02M 7/523

Метки: инвертор

...9 и 10 по цепям: тиристор 4 ку поступает из сети через иристоры 1 и 2, дроссель 6 и тиристор 5, дроссель 7 соответ-. 15 .остальные элементы схемы. пропускают ток ственно. При этом конденсаторы 9,10 заря-. только в период времени, достаточный для жаются до напряжения, близкого к восстановления непроводящето состояния удвоенной величине напряжения источника . тиристоров, что при его незначительной вепитания,личине по отношению к периоду коммутаТиристоры 4 и 5 выключаются ввиду:20 ции тиристоров 1 и 2. предопределяетприложения обратного напряжения по .резкое .снижение установленной мощности окончании процесса заряда конденсаторов . реактивных элементов инвертора.9,10. Одновременно начинается разряд кон.денсаторов 9 и 10 через диод...

Номер патента: 1098495

Опубликовано: 15.10.1993

Авторы: Лепп, Сибгатулин, Шейкин, Эзрохин

МПК: H02M 7/515

Метки: инвертор, последовательный

...выводы переменного тока моста соединены с цепью нагрузки, дополйительные конденсаторы 47-52, На :фиг.2 дополнительные вторичные обмотки 53, 54 трансформаторов включены аналогично основнымБуквами а-гп обозначены места .подключения первичных обмоток трансформаторов. На фиг,З, а-е приведены временные 20 диаграммы напряжений 0 и токовэлементов инвертора фиг,1; а - напряжение О на конденсаторах 3, 4; б - напряжение 0 на тиристорах 1,2;. в - ток 1 через дроссели 5. 6через диоды 9 - 14 и первичные обмотки 27-32 трансформаторов.Нафиг.4, а-в, приведены временныедиаграммы токов 1 и напряжений О мостовой ЗО схемы; а - ток 1 через вторичные обмотки 41,.46трансформаторов и диоды 3540, б - токчерез.вторичные обмотки 43, 44 35 трансформаторов и диоды...

Номер патента: 1308138

Опубликовано: 15.10.1993

Авторы: Лепп, Сибгатулин

МПК: H02M 7/515

Метки: инвертор, последовательный

...19, форл 1 а токаприведена на фиг, 2 б,В момент Времени тз напряжение наиндуктин гости первичной Обмотки 19 ста 65нолится равным нулю. а ток через нее (фиг,2 б) достигает максимума. Напряжение наконденсаторе 16 (фиг. 2 ж) до момента тзравно Величине напряжения источника 3 сполярностью, показанной нэ фиг, 1, Напряжение на обмотках 19 и 21 меняет знак,вентиль 7 открывается и обмотка 21 нагружаетея на источник 3 и конденсатор 16; напряжения источника 3 и конденсатора 16равны по Величине и встречно направлены,4 Так как обмотки 19 и 21 магнитосвязаны,начинается переход тока из обмоки 18 Вобмотку 21, при атом ток обмотки 19 уменьшается до нуля к моменту Времени И, конденсатор 16 разряжается до нуля (фиг. 2 ж),о ток рекуперации замыкается...

Номер патента: 1132772

Опубликовано: 15.07.1993

Автор: Лепп

МПК: H02M 7/515

Метки: инвертор, последовательный

...выходного напрянения инвертора в режиме холостого хода, найиг 3 ж - временная диаграмма выходного тока инвертора в режиме короткого замыкания,Последовательный инвертор (йиг.1)содержит четное число ячеек 1, 2 состоящих из тиристоров 3, ч и первичныхобмоток 5, 6, дросселей 7, 8, зашунтировэнных конденсаторами 9, 10, диоды ргкуперэции 11, 12, соединенныепопарно согласно-последовательно, общая точка соединения диодов 11, 12,подключена к одному выводу первичнойобмотки трэнсшорматорэ 13, второйвывод который соединен со среднейточкой двух последовательно-,согласно соединенных источников питания1 ч и 15 Пругие выводы источниковпитания 1, и 15, диодов рекуперации11, 12 и конденсаторов 9, 1.0 соединены между собойВ устройстве содержатся по...

Номер патента: 1282797

Опубликовано: 07.07.1993

Авторы: Лепп, Сибгатулин, Шейкин, Эзрохин

МПК: H02M 7/515

Метки: инвертор, последовательный

...индуктивности,соединенной с первичной ячейкой, а второй зажим каждой ветви - ко второй ячейке, ток в каждой параллельной ветви и соответственно в каждой первичной обмотке трансформатора увеличивается вдвое, что приводит к увеличению выходной мощности устройства вдвое, при этом устройство значительно упрощается, так как число параллельных ветвей уменьшилось вдвое,На фиг. 1 изображена схема трехфазного последовательного инвертора; на фиг. 2 - схема однофазного последовательного инвертора;на фиг, Э а, б, в, г, д, е - диаграммы напряжений и токов в различных точках схемы ин вертора; на Фиг. 4 а, б, в - диаграммы токови напряжений Ц в различных точках схемы многофазного выпрямительного моста.Последовательный инвертор содер жит ячейки 1 и...

Номер патента: 1813449

Опубликовано: 07.05.1993

Авторы: Гаврилова, Лепп, Муховиков, Сабецкий

МПК: A61K 37/66

Метки: интерферона, масляной, суспензии

...Обычно ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР1813449 Составитель Н.СелезневаТехред М.Моргентал Корректор А.Обручар Редактор Заказ 1795 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 компонента, так как процесс измельчениясопровождается большим выделением тепла, и в случае,интерферона требует проведения в условиях охлаждения жидкимазотом.Предлагаемый способ получения иньекционного препарата интерферона пролонгированного действия заключается вследующем.Сначала готовят водный раствор лекарственного вещества и полимерной матрицы.Полученный раствор эмульгируют в...

Номер патента: 1799612

Опубликовано: 07.03.1993

Авторы: Гаврилова, Демченко, Екимов, Коломейцев, Лепп, Муховиков, Сабецкий

МПК: B01J 13/00

Метки: микрокапсул, полимерных

...25 0 об/об) твинаи 75 % тетрадекана, Эмульгируют водный раствор в 50масляной фазе в обьемном соотношении1: 1 с помощью механического устройствадля перемешивания при скорости вращения мешалки 1200 об/мин в течение 5 мин.Получают эмульсию типа вода в масле. 55Эмульсию переносят в колбу роторного ис.парителя и осуществляют вакуумное обезвоживание системы при температура 25 Си давлении 0,5 - 10 мм, рт. ст. не менее одно го часа. После практически полной отгонки воды в систему добавляют 2,5 мл 25 % водного раствора глутарового альдегида и при слабом перемешивании выдерживают при комнатной температуре в течение 1 часа, Далее суспенэию сшитых микросфер отделяют центрифугированием при 3000 об/мин в течение 15 мин., отмывают от масляной...

Номер патента: 1682693

Опубликовано: 07.10.1991

Авторы: Василенко, Колесников, Кундель, Лепп, Лимаренко

МПК: F16H 19/04

Метки: виде, волновая, звеньями, клиньев, передача, промежуточными, реечная

...передача с промежуточными звеньями в виде клиньев содержит корпус 1, зубчатую рейку 2 и приводной вал 3, на котором расположены кулачки 4, охваченные гибкими подшипниками 5. Передача снабжена герметичной диафрагмой, представляющей собой ряд чередующихся друг с другом и герметично соединенных по торцам сильфонов б и жестких колец 7. При этом внешние поверхности жестких колец 7 соединены с клиньями 8 с возможностью относительного поворота, а внутренние поверхности контактируют с гибкими подшипниками 5.кулачков 4.Клинья 8 установлены в направляющих 9 в подпружиненном состоянии и контактируют с зубьями зубчатой рейки посредством роликов 10, Жесткие кольца 7 расположены, как и кулачки 4, по винтовой линии,Волновая передача работает...

Номер патента: 1363409

Опубликовано: 30.12.1987

Автор: Лепп

МПК: H02M 7/515

Метки: инвертор, последовательный

...обмотке 4дросселя равна 2 Е (фиг,2), В моментвремени(фиг.2) процесс перезаряда заканчивается, алгебраическаясумма напряжений на обмотках 4 дросселя и 5 трансформатора равна Е, чтои определяет конечную величину напряжения на конденсаторах 6 (в первойячейке - Е, во второй ячейке - ЗЕ).Рабочий такт закончен, трансформаторперемагничивается, возвращаясь к своему первоначальному магнитному состоянию С (отрицательное напряжениена обмотках 5 и 13 (фиг,2), В моментвремени с 4 (фиг.2) включается тиристор 3 ячейки 2; величины и формы напряжений П , Б, У, и тока 1 соответствуют фиг.2, отличие заключается втом, что .обмотка 14 трансформаторанагружена на источник 15 через диод 7; алгебраическая сумма напряжений на обмотках 12 и 14 при...

Номер патента: 1298454

Опубликовано: 23.03.1987

Авторы: Василенко, Ковалев, Лепп, Лимаренко, Сильченко

МПК: F16H 19/04

Метки: виде, волновая, звеньями, клиньев, передача, промежуточными, реечная

...реечного зацепления с элементамикачения,Волновая реечная передача с промежуточными звеньями в виде клиньев со 15держит корпус 1, зубчатую рейку 2,закрепленную на исполнительном органе, приводной вал 3, на котором размещены по винтовой линии кулачки 4и звенья " клинья 5, контактирующиес рейкой 2 и кулачками 4 через ролики 6. Клинья 6 расположены в прямоугольных пазах корпуса 1 и поджимаются пружинами 7 к кулачкам 4. Приводной вал 3 установлен в корпусе 1на подшипниках 8 и несет также коническое зубчатое колесо 9, эацепляю"щееся с входной шестерней 10, Междукулачковым и реечным механизмамиразмещена герметичная диафрагга 11,герметично соединенная с корпусом 1и с каждым из клиньев 5 в среднейего части.Профиль кулачков 4 на...

Номер патента: 1282273

Опубликовано: 07.01.1987

Авторы: Виноградов, Володин, Лепп, Маркелов

МПК: H02K 37/00, H02K 41/02

Метки: линейный, шаговый, электродвигатель

...1,Радиус В кривизны опорных поверхностей 8 и 9, расстояние Е междусердечниками и минимальное расстоя-.ние между опорными поверхностями 8Ги 9, определяющее зазор д междуопорной поверхностью 8 и направляющей 1 (фиг, 4), выбраны таким об.разом, что при одновременном касании направляющей двумя опорными поверхностями сердечники двух электромагнитов расположены в зоне контакта, Устройство содержит также блоккоммутации электромагнитов (не показан) . Устройство работает следующим образом,В начальный момент времени при включенных электромагнитах 3 и 6 обе опорные поверхности 8 и 9 прижаты к направляющей 1, а сам корпус 2 наклонен влево (фиг. 3). Надежное прижатие опорных поверхностей 8 и 9 к направляющей 1 обеспечено за счет контакта...

Номер патента: 1225987

Опубликовано: 23.04.1986

Авторы: Алейников, Калас, Колде, Лепп

МПК: F26B 3/06

Метки: зерна, сушки

...бункеров (один ряд) стадии подсушивания и блок 2 бункеров (второй ряд) стадии досушивания и охлаждения, индивидуальные вентиляторы 3 к этим бункерам, подключенные посредством регуляторов 4 расхода к общим коллекторам 5 для теплоносителя, подведенным от топки 6. Для подсоса 20наружного воздуха к бункерам блока 2 перед вентиляторами 3 установлены патрубки 7 с регуляторами расхода,На схеме показаны каскадный подогреватель 8 и емкость 9 для отлежки смеси зерна с питателем 10 между ними. Для передачи в емкость 9 исходного зерна по стрелке 11 либо его смеси с рециркулятом по транспортной линии 12 от блока 1 имеется нория 13. В ту же емкость зерно подает 30 нория 14 из блока 1 бункеров при перегрузке его в блок 2, а также транспортная...

Номер патента: 984918

Опубликовано: 30.12.1982

Авторы: Бойцов, Дратвин, Кустов, Лепп, Таубин

МПК: B63B 3/14

Метки: жесткости, корпуса, пересечения, проницаемого, рамной, ребром, связи, судна, узел

...этими точками равно сумме четырех калибров шва приварки ребра жесткости к обшивке корпуса и трех десятых высоты этого ребра, а расстояние между верхней кромкой выреза рамной связи и верхней плоскостью полки ребра жесткости равно четырем сотым высоты этого ребра. На фиг. 1 схематически изооражен предлагаемый узел, аксонометрическая проекция; на фиг. 2 - разрез А - А на фиг. 1. Узел проницаемого пересечения рамной связи корпуса судна ребром жесткости содержит участки связи 1 и ребра 2, взаимно перпендикулярные друг другу. В стенке связи 1 выполнен вырез 3, через который свободно пропущено ребро 2.9849183вместе с кромками выреза 3 жестй 4 кдрпа судна ко связано с обшивкой ра.Источники информацис иание п и экспертизепринятые во внимаСР1. А...

Номер патента: 978321

Опубликовано: 30.11.1982

Автор: Лепп

МПК: H03F 9/00

Метки: магнитным, усилителем

...1 у, создающий в сердечниках 16 и15 напряженность магнитного поля Ну(фиг. 2, точка а - сердечник 15, точка б - сердечник 16; запас энергии всердечнике 16 определяется заштрихованной площадью).В цепи - источник 11, ключ 1, рабочая обмотка 4, ключ 2, нагрузка 12протекает ток нагрузки. 0В начальный момент времени ключи 1и 2 переключают в положение Б, напряжение Ес источника 11 прикладывают кобмотке 3 (величина сопротивления нагрузки 12 равна нулю), сердечник 15 дскачком выходит из насыщения и начинает перемагничиваться при изменении величины индукции от +В до -В , черезобмотку 3 и нагрузку 12 протекает ток,Диоды 7 и 8 заперты, В обмоткуф 35 управления трансформируется напря 1 ф 5жение равноеЕ - В сердечнике 16ф с%накопленная до...

Номер патента: 942226

Опубликовано: 07.07.1982

Авторы: Лепп, Сибгатулин, Сомова

МПК: H02M 7/515

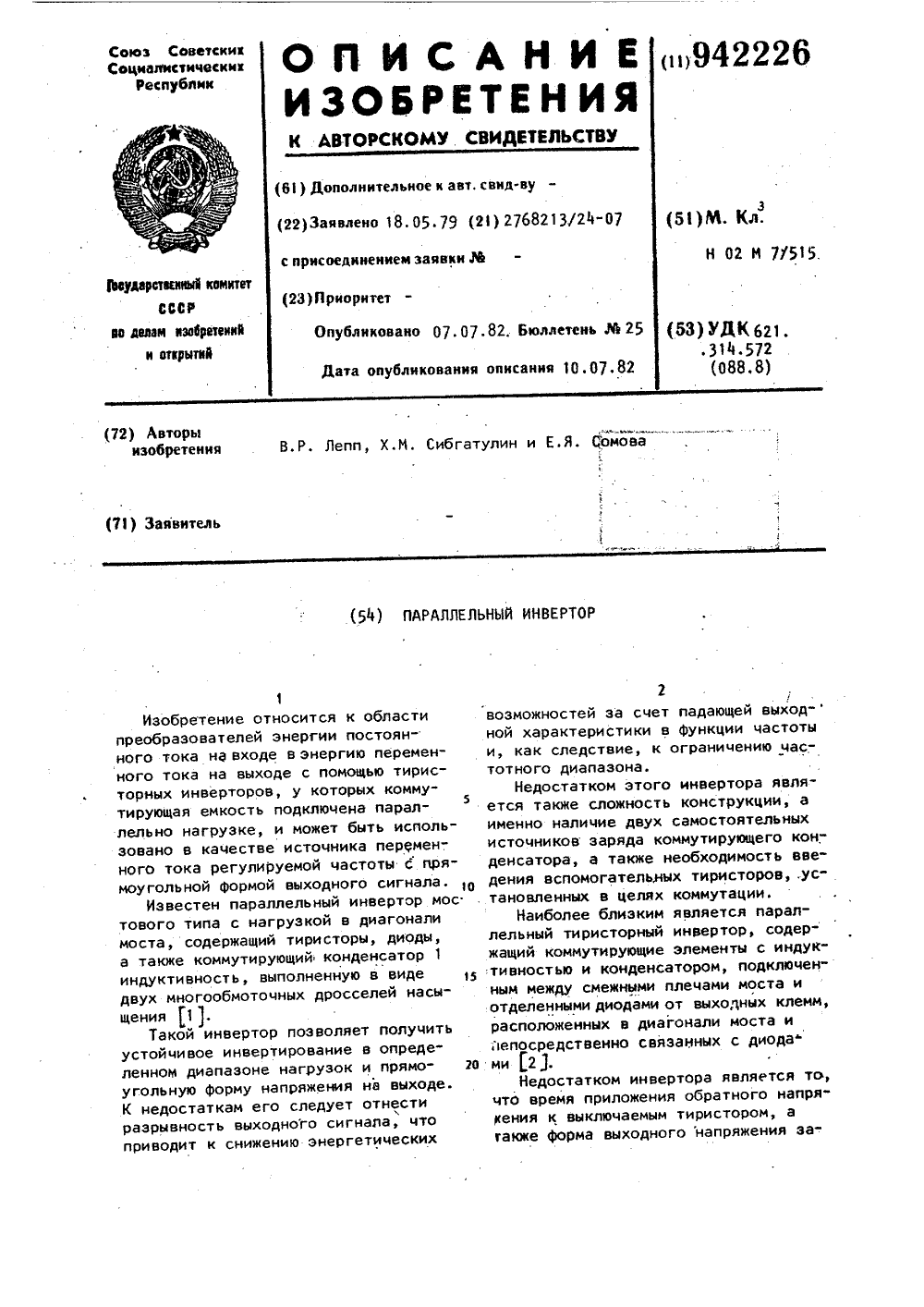

Метки: инвертор, параллельный

...- на обмотках24, 25 (23, 26, 27).За положительное значение напряже 2 ний принято: на обмотках - напряжение,положительный знак которого приложенк началу обмотки, на тиристорах -напряжение на анодах, на конденсаторах - полярность, полученная при заза ряде через тиристоры 4 и 5.При анализе схемы обозначены Ы,"яД Дгл "2 л. "гъ "г 4 жЫ, Ид - числа витков соответствующих обмоток.Для простоты изложения примем,что Ч И,р .о 1 гз 1 г 4 а 24 262 И 1 В.5 9422Обмотки Чи Ч сердечника 17 включены встречно по отношению друг к другу, магнитные поля, созданныетоком заряда конденсатора 6, протекающим через эти обмотки, взаимно 5 компенсируют друг друга и,следовательно, эти обмотки в заряде конденсатора 6 участия не принимают. Так как обмотки Ч,1 и Ч...

Номер патента: 890543

Опубликовано: 15.12.1981

Автор: Лепп

МПК: H03F 9/00

Метки: магнитным, усилителем

...вен нулю, так как замкнутый ключ 2 имеет одностороннюю проводимость, а диод 10 закрыт. В момент времениключ 1 переключают в положение б. Эйергия, накопленная в обмотках б и В, не может скачком измениться, а знак напряжения на обмотках б и 8 изменится мгновенно, в обмотке 8 циркулирует ток той же величины через ключ 2, диод 10 заперт. В обмотке 7 и нагрузке 13 ток наинает увеличиваться до момента 1 ,когда ключ переключают в положение а. Ток в обмотке б продолжает увеличиваться с того же значения, которое устанавливается к моменту 14 и сохраняется в интервале-й 2, а в цени обмотки 9 - ключ 3 циркулирует ток, не своего значения, достигнутого к моменту времени Сд , диод 11 заперт. Процесс продолжается аналогично до тех пор, пока...

Номер патента: 843268

Опубликовано: 30.06.1981

Авторы: Лепп, Лийвак

МПК: H04L 3/00

Метки: двоичных, приемопередатчик, сигналов

...тактовые импульсы Т 1 и Т 2 (фиг,2 Г и Я кодер 8 формирует из информационных посылок две серии импульсов. Первая серия (фиг,26) формируется согласно закону3, =1,Т, чз,тгде1, - сигнал на первом выходе кодера 8,Э - сигнал на втором выходе кодера 8;3 - информационный сигнал (фиг.на третьем входе кодера 83 - информационный сигналфиг.2) на четвертом входекодера 8.Вторая серия фиг.2 к) формируется по закону3, = 3 л т, ЗитС кодера 8 серии 3 и ," поступаД ют на усилитель 9 и разделительный блок 10. форма импульсов на выходе последнего показана на фиг,2. Дуплексная система передачи информации реализована с помощью дифференциального узла 3. Канал передачи данных вместе с вторичной обмоткой разделительного блока 10 и резистором 22 образуют одно...

Номер патента: 812481

Опубликовано: 15.03.1981

Авторы: Виноградов, Володин, Лепп, Маркелов

МПК: B23K 31/06

Метки: неповоротныхстыков, сварки, труб

...корпусе 2 электромагнитов 3, планшайбы 4, одетой на корпус 2 с зазором 8, с у тановленной на ней го:релкой 5. Горелка 5 установлена нарадиальной направляющей б, размещенной на планшайбе 4 и обеспечивающейрадиальное взаимное перемещение горелки 5 и планшайбы 4, Горелка 5 дополнительно посредством водила 7связана с кольцевой направляющей 8,установленной на корпусе 2 устройства.Работа устройства осуществляетсяследующим образом.При поочередной подаче электрического тока в катушки электромагнитов3 создается вращающееся магнитое поле, последовательное воздействиеэтого поля на различные участки планшайбы 4 заставляет ее обкатыватьсявокруг корпуса 2 устройства, приэтом горелка 5, закрепленная напланшайбе 4, движется вокруг трубы1 по...

Номер патента: 640901

Опубликовано: 05.01.1979

Автор: Лепп

МПК: B63B 3/24

Метки: бортовой, защиты, конструктивной, переборка, поперечная, судна

...защиты судна. Переборка расположена между продольной переборкой 2 и бортом 3, имеющим продольные связи 4.В полотнищевыполнены глухие гофры 5 в местах пересечения с настилами палуб и платформ 6. Соединение полотнища переборки и гофров с настилами палуб и платформ осуществляют с помощью сварки, гбеспечиб 40901 формула изобретения Составитехред О, Лкраж ЯЗ едактор Е, Б акаэ 7437/ 4 ьв. Рум говаяянцевКорректор М. ДПодпненоеСССРыг на чнкова НИИПИ Государственного к по делам нэобретеннй 3035, Москва, Ж, Рауш ал ППП Патент, г. жгмнтета к отк как н род, ул 4/5ктная, 4 П вающей полный провар соединяемых элементов.Переборка работает следующим образомПри нанесении удара носовой оконечностью таранящего судна в среднюю часть узащищаемого отсека вся...

Номер патента: 600550

Опубликовано: 30.03.1978

Авторы: Лепп, Сибгатулин, Черкасов

МПК: G05F 1/66

Метки: импульсный, мощности, регулятор

...на нагрузке 16, соответствующее прямой полу- волне 17; 20 - напряжение на нагрузке 16, соответствующее обратной полуволне 18; 21 - ток, проходящий через обмотки переменного тока 7, 8 и резистор 9, соответствующий прямой полуволне питающего напряжения; 22 - ток, проходящий через обмотки переменного тока 7, 8 и резистор 9, соответствующий обратной полуволне питающего напряжения;23 - ток управления источника 2, соответствующий прямой полуволне 17 питающего напряжения; 24 ток управления источника 2, соответствующий обратной полуволне 18, питающего напряжения,Предлагаемый регулятор мощности работает следующим образом,В интервале времени 10 - 1, к обмоткам переменного тока 7 и 8 приложено напряжение прямой полуволны 17, Через...

Номер патента: 334928

Опубликовано: 30.01.1978

Авторы: Лепп, Сибгатулин, Черкасов

МПК: G05F 1/66

Метки: стабилизации

...(см. фиг. 1) и вызывает изменение потока сердечников 5 и 6.В момент времени(см. фиг. 2) поток сердечника 5 достигает индукции насыщения. В обмотках 7 и 8 мгновенно возникает ток, определяемый величиной мгновенного значения напряжения соответствующему моменту времени 1 и сопротивлением нагрузки 3. Ключ 4 скачком переключают в положение, соответствующее прохождению тока нагрузки через обмотки 7 и 8 (с рабочими витками йр и Ур) каждого из сердечников 5 и 6. Сердечник 6 ненасыщен и работает в режиме трансформатора тока с величиной тока 1 з (см. фиг. 4) в обмотках 9 и 10 управления, равнойД 21 у - 1фу 2(где 1 - ток нагрузки). Через нагрузку 3 протекает ток 1 нагрузки. Протекание токов 1 и 1 з происходит до момента времени 1. В этот момент...

Номер патента: 321192

Опубликовано: 30.01.1978

Авторы: Лепп, Сибгатулин, Черкасов

МПК: H02P 13/16

Метки: импульсный, мощности, регулятор

.../з напряжение источника меняетзнак. Токи нагрузки и управления прекращаются, сердечники перемагннчиваются обратной полуволной напряжения питания (см. фиг.4). В момент /з насыщается другой сердечник 25 10 (9) дросселя насыщения, включаются вентили 5 и 14, шунтруются обмотки 1 и 2, Через нагрузку протекает ток ооратной полярности (см. фиг. 5). При этом ампер-витки обмотки 7 (8) сравниваются с заданными ампер витками обмотки 13 (12).В случае питания нагрузки от источника постоянного напряжения импульсный регулятор мощности работает следу 1 ощим образом (фиг. 2, 4, 7, 8).После насыщения одного из сердечников 10 (9) в момент 11 управляемый вентиль 15 (или 5) вкл 1 очается. Полностью управляемый силовой элемент 16 (или 17) находится во...

Номер патента: 551779

Опубликовано: 25.03.1977

Авторы: Лепп, Наумов, Сибгатулин, Черкасов

МПК: H02M 7/217

Метки: источник, переменного, постоянного, стабилизированный

...пряжения источника переменного напряжения; Э, - Э- ток нагрузки.Стабилизированный источник тока раб тает следующим образом.Ток управления протекает от источника 33 через обмотки 29, 30 управления дросселя насыщения и обмотку 31 управляюще- го линейного дросселя. При этом сердечники 8, 9 дросселя насыщения насыщены, и управляемый мостовой выпрямитель открыт полностью, ток в линейном дросселе и в нагрузке наростает до значения, определяеЮумого соотношением Э= Э , где 3 -%нток в нагрузке, Л-ток в обмотках управления, 9/ - число витков обмотки управления дросселя насыщения; %- чиоло витков вспомогательной обмотки дросселя насыщения.При достижении тока нагрузки указанного значения в работе стабилизатора наступает установившийся режим.В...

Номер патента: 525586

Опубликовано: 25.08.1976

Автор: Лепп

МПК: B63B 3/36

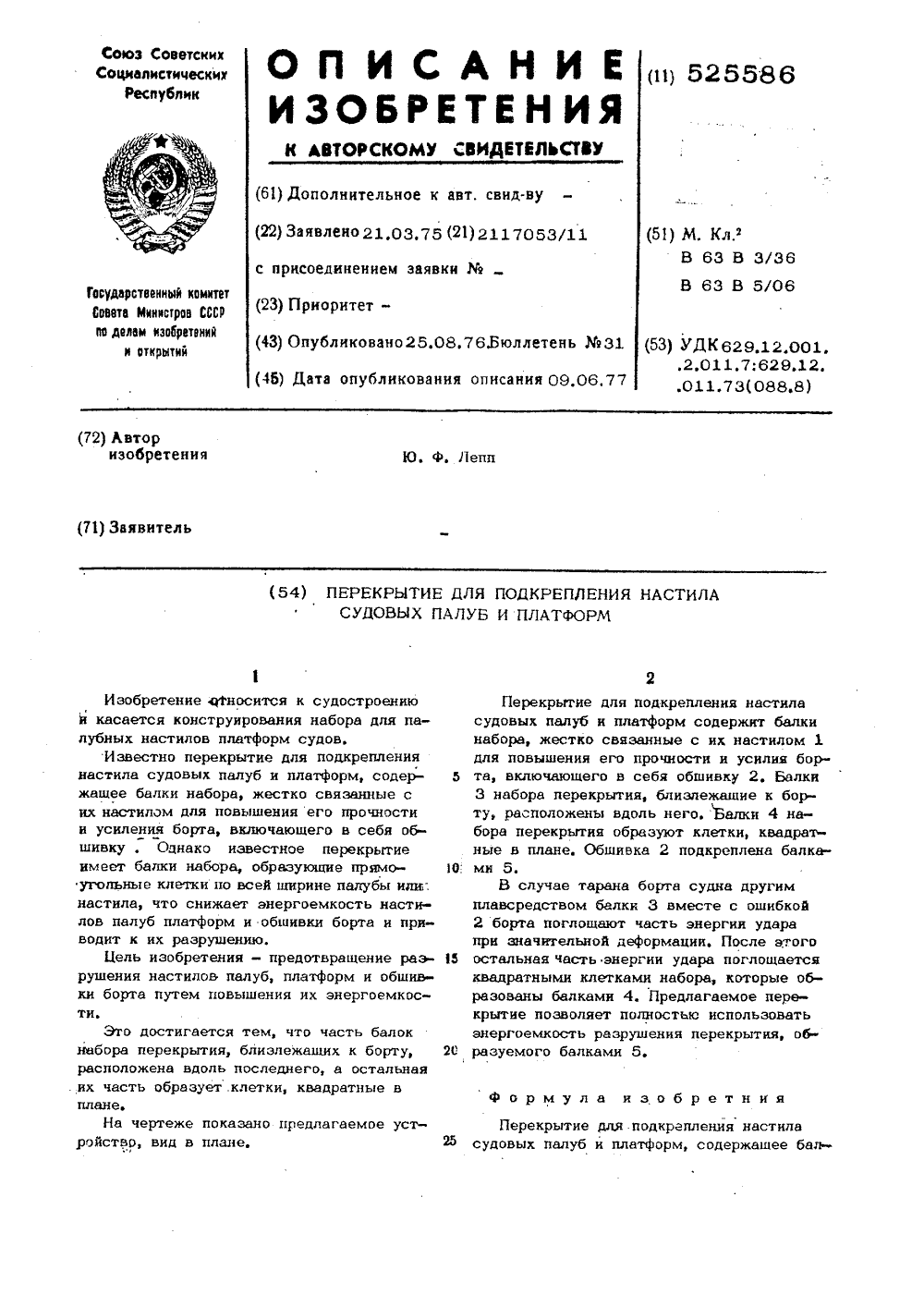

Метки: настила, палуб, платформ, подкрепления, прекрытие, судовых

...рв рвзуемого балкам х к борту, в остальна втные их ор мул изобретнияподкрепления настилвтформ, содержащее е.Нв черт тво, в е показано предлв плане,аемо Перекрытие длявых палуб и Изобретение сФносится к судостроению й касается конструирования набора для палубных настилов платформ судов.Известно перекрытие для подкрепления настила судовых палуб и платформ, содержащее балки набора, жестко связанные с их настилам для повышения его прочности и усиления борта, включающего в себя обшивку, Однако известное перекрытие имеет балки набора, образующие прямоугольные клетки по всей ширине палубы или; настила, что снижает энергоемкость настилов палуб платформ и обшивки борта и приводит к их разрушению.Цель изобретения - предотвращение...

Номер патента: 444488

Опубликовано: 05.08.1976

Авторы: Лепп, Сибгатулин, Черкасов

МПК: G05F 3/00

Метки: стабилизатор

...тока с двухобмоточным лир нейным дросселем (см. фиг. 2) работает 2, аналогично, отличаясь только выполнением дроссель;,Од - напряжение сети - исто ника 1; Ц- напряжение на дросселях 20 Ю напряжение на обмотке 2; Я -на ,кражекйеека обмотке 3, да - ток нагру ,кк 1,1 - ток е обмотке 2; Дд - ток обмотке 3. Предлагаемый стабилизатор тока рабоибр ( щ е ( 1 3в (.(Г-(, ткрксторы(13,.13, сердечнее ч насыщен, черз обмотки 8 и 9, линейный дроссель 1 протекает ток управления от источника 10, ток нагрузки, 1 проходит от источника 1 через тиристор 13, дроссель 20 тиристор 15, обмотки 6 и 7, нагрузку 11. Сер- б дечник 5 дросселя насыщения перемагничивается, на обмотках 2 выделяется напряжение 0, равное по величине напряжению Ц, на дросселе 20 и...

Номер патента: 480538

Опубликовано: 15.08.1975

Авторы: Лепп, Челищев

МПК: B25J 3/00

Метки: копирующего, манипулятора

...постоянного натяжения, атакхке пружиной, через которую следящийзолотник закреплен на корпусе манипулятора,1 схематично показана система копирующим манипулятором; на изображено натяхкное устройство,Далее трос огибаелики 13, 14 и 15 и коследящим золотнико2 О ника соединен со стлотника действуютцентрирующие пруживая часть золотника21. Корпус золотника25 ки с Гидроцилиндромления 23.Описанная системаобразом,Усилие РЗО ется рави анен с натяжным устет быть выполнено и евмоцилиндра 8, соепостоянного давления жинного механизма с осто ящего из профи и пружины 10 (см.устройства трос обсаженный на ос ый с плечом 2 ролик 11, направ механизму мани с связан жестко,Трос натягивается усилием натяжного устройства. Золотник остается в среднем...

Номер патента: 473775

Опубликовано: 15.06.1975

Авторы: Кустов, Лепп

МПК: D07B 1/20

Метки: трос

...для тросов цз синтетических материалов, обладающих сравнительно небольшим удельным весом.Предмет изобретения тельной плавучсволокна, расцолобчатого сердечними элементами из сом меньше едцнесущие волокна ого материала, а виде чередующихимеющими сфериобращенные к высить долговеч 15 жа чертеже показана часть предлагаемого троса.Несущие волокна 1 троса выполнены из высокопрочного материала и расположены вокруг несилового сердечника в виде гибкой монтажной трубки 2 (цапример, тканевой), заполненной дискретными элементами в виде шариков 3 и цилиндров 4, расположенных между шариками. Разделительные цилиндры могут быть выполнены как с прямолинейной образующей, так и с криволинейной (бочкообразные). Цилиндры 4 имеют сферическиТрос с...
