Ларченко

Номер патента: 1152917

Опубликовано: 30.04.1985

Авторы: Ветухов, Климович, Ларченко

МПК: B66C 1/56

Метки: баллонов, газовых, транспортирования

...с грузозахватным устройством, элементы для зацепления баллонов пред- дставляют собой пластины, выполненные сориентированными вдоль направляющих профильными отверстиями типа замочной скважины и снабженные попарно кронштейнамидля поочередного взаимодействия с упомянутым механизмом их перемещения, при ЗОэтом грузозахватное устройство представляетсобой навешиваемую на грузоподъемной механизм траверсу, на которой установленыс возможностью возвратно-поступательногоперемещения штыри для сцепления с рымами и смонтирован механизм возвратно-поступательного перемещения пластин.На фиг, 1 показан контейнер с грузозахватным устройством, вид сверху; нафиг. 2 - сечение А - А на фиг. 1; на фиг. 3 -.сечение Б - Б на фиг. 1; на фиг. 4 - контейнер,...

Номер патента: 1143855

Опубликовано: 07.03.1985

Авторы: Бондаренко, Ларченко, Онопко, Панчук, Таурбаев, Шартнер, Яковлев

МПК: E21D 23/16

Метки: гидрораспределитель, крепи, механизированной

...цель досгигается тем, что вгидрораспределителе механизированной крепи,включающем корпус с напорным и сливнымподводами., седло с расположенными по окружности каналами, установленный по осигидрораспределителя отсечной клапан с голкателем, подклапанная полость которого сообщена с напорным подводом, поворотный блокс расгочкой, в когорой расположена распре.делительная втулка, имеющая уплотнигельнуюповерхность с радиальным уплотнением иторцовую уплотнительную поверхность с пазом овальной формы для соединения рядомрасположенных каналов седла, большая оськоторого расположена по касательной к дугеокружности, по когорой расположены каналыседла, и рукоятку управления, установленнуюнац голкателем, уплотнительцая поверхностьраспределигельцой...

Номер патента: 1143669

Опубликовано: 07.03.1985

Авторы: Гайдуков, Климович, Ларченко

МПК: B65G 1/06, B65G 1/12

Метки: грузов, склад-накопитель, штучных

...изогнутыми пластинами для взаимодействия с грузами, имеющими выпуклые участки напротив выпуклых участков криволинейных направляющих, направленные в ту же сторону, что и последние, при этом на люльках в местах крепления их к тяговому органу смонтированы пластины для взаимодействия с выпуклыми участками криволинейных направляющих.На фиг. 1 изображен склад-накопитель, общий вид; на фиг. 2 - зона загрузки- выгрузки; на фиг. 3 - то же, вид сверху; на фиг. 4 - склиз, вид сверху.Склад-накопитель штучных грузов содержит раму 1, приводные 2, натяжные 3 и отклоняющие 4 звездочки с гибким тяговым органом 5, на котором шарнирно закреплены люльки 6. На вертикальной ветви тягового органа 5 расположена зона 7 загрузки-выгрузки, включающая в себя...

Номер патента: 1141411

Опубликовано: 23.02.1985

Авторы: Ларченко, Фурманов, Холодный, Ялинич

МПК: G06F 9/50

Метки: выбора, приоритетного

...причем входы блока соединены с первыми входами элементов И и элементов ИЛИ соответствующих подканалов, выходы элементов И всех подканалов являются выходами блока и во всех подканалах, кроме последнего, соединены через элементы НЕ с вторыми входами элементов ИЛИ своего подканала, выходы элемен тов ИЛИ соединены с входами элементов И последующих подканалов 21,Недостатком известного устройства является низкое быстродействие, обусловленное сложной структурой55 каналов.Цель изобретения - повышение быстродействия и упрощение устройст" ва за счет уменьшения количества оборудования в каналах.Поставленная цель достигается тем, что в устройство приоритетного выбора, содержащее блок приоритета канала и каналы, причем группа из и (о - число...

Номер патента: 1133591

Опубликовано: 07.01.1985

Авторы: Коробков, Ларченко, Холодный, Ялинич

МПК: G06F 7/04

Метки: допусками, сравнения, чисел

...И, выход второго элемента НЕ соединен с входамипервого, четвертого и пятого элементов И, выход третьего элемента НЕ -с. входами первого и пятого элементов И, выход четвертого элемента НЕ -3 113359 ся выходами схем сравнения. Применение сумматоров позволяет использовать предлагаемое устройство для сравнения чисел, заданных в любом двоичном коде с естественными весами. В ка честве схем 3 можно испольэовать любые комбинационные схемы срагнения двух п-,разрядных чисел А и В, на выходе которых формируются сигналы АВ и АВ. 10Все остальные элементы устройства являются стандартными логическими э лементами.Таким образом, предложенное устройство может быть легко реализовано15на серийных интегральных схемах, на-пример серии 155.Устройство...

Номер патента: 1129645

Опубликовано: 15.12.1984

Авторы: Головкин, Каримов, Ларченко, Миронов, Юсупов, Юсупова

МПК: G08G 5/00

Метки: критической, ситуации, состояния

...третьего элемента И,выход которого .соединен с вторым входом регистра и является входомустройства, выходы блока задания начального кода подключены к второй группе входов регистра, выход генератора импульсов подк.почен к вторым входам первого, второго и третьего элементов И, выходы первого блока памяти соединены с группой входов счетчика импульсов, выход первого элемента И подключен к второму входу счетчика импульсов,На фиг. 1 представлена функциональная схема устройства для определения состояния критической ситуации;на фиг. 2 - временные диаграммы работы устройства.Устройство для определения состояния критической ситуации содержит блок 1 датчиков, регистр 2, первый и второй блоки 3 и 4 памяти, первый элемент 5 ИЛИ, первый и второй...

Номер патента: 1128263

Опубликовано: 07.12.1984

Авторы: Березюк, Коробков, Ларченко, Холодный

МПК: G06F 17/10

Метки: булевых, вычисления, производных

...входов анализатора соединены соответственно с первыми и вторыми входами элементов И, первый и второй входы третьей группы входов соединены с первым и вторым входами следующего элемента И, третий вход третьей группы соединен с входами последнего эле- мента И, выходы элементов И соединены с входами элемента ИЛИ, выход которого соединен с выходом анализатора разряцов. Д(хПроизводной булевой функцией от функции 1 х) р хХ 1х 2 ррх по переменной х. называется функция, определяемая по формулеаех)Производная функция - Е(-",-характеризует изменение функции й(х) при изменении одной иэ ее переменных х и равна единице на тех входных наборах, на которых изменение переменной х; приводит к изменению Функции. Если рассмотреть булев куб функции й(х), то...

Номер патента: 1125588

Опубликовано: 23.11.1984

Авторы: Беляковский, Ларченко, Орлов, Сергеев

МПК: G02B 5/28

Метки: интерференционный, отрезающий, фильтр

...чередующихся четвертьволновых пооптической толщине слоев материаловс высоким и низким показателями преломления, и выполненными с центром1на длине волныи Я соответственйо.при этом первый и последний слоипервой и второй многослойной системы выполнены из материала с высоцким показателем преломления и оптической толциной/8 и ,8 соответственно 2 .1Известная конструкция расширяетобласть максимального отражения, ноне устраняет осцилляции коэффициента отражения в области блокированИя, что приводит к увеличению интегрального значения фона. 501 ель изобретения - уменьшениеинтегрального коэффициента фонапри сохранении максимального пропус"кания.Поставленная цель достигается 55тем, что в интерференционном отреза.ющем фильтре, содержащем...

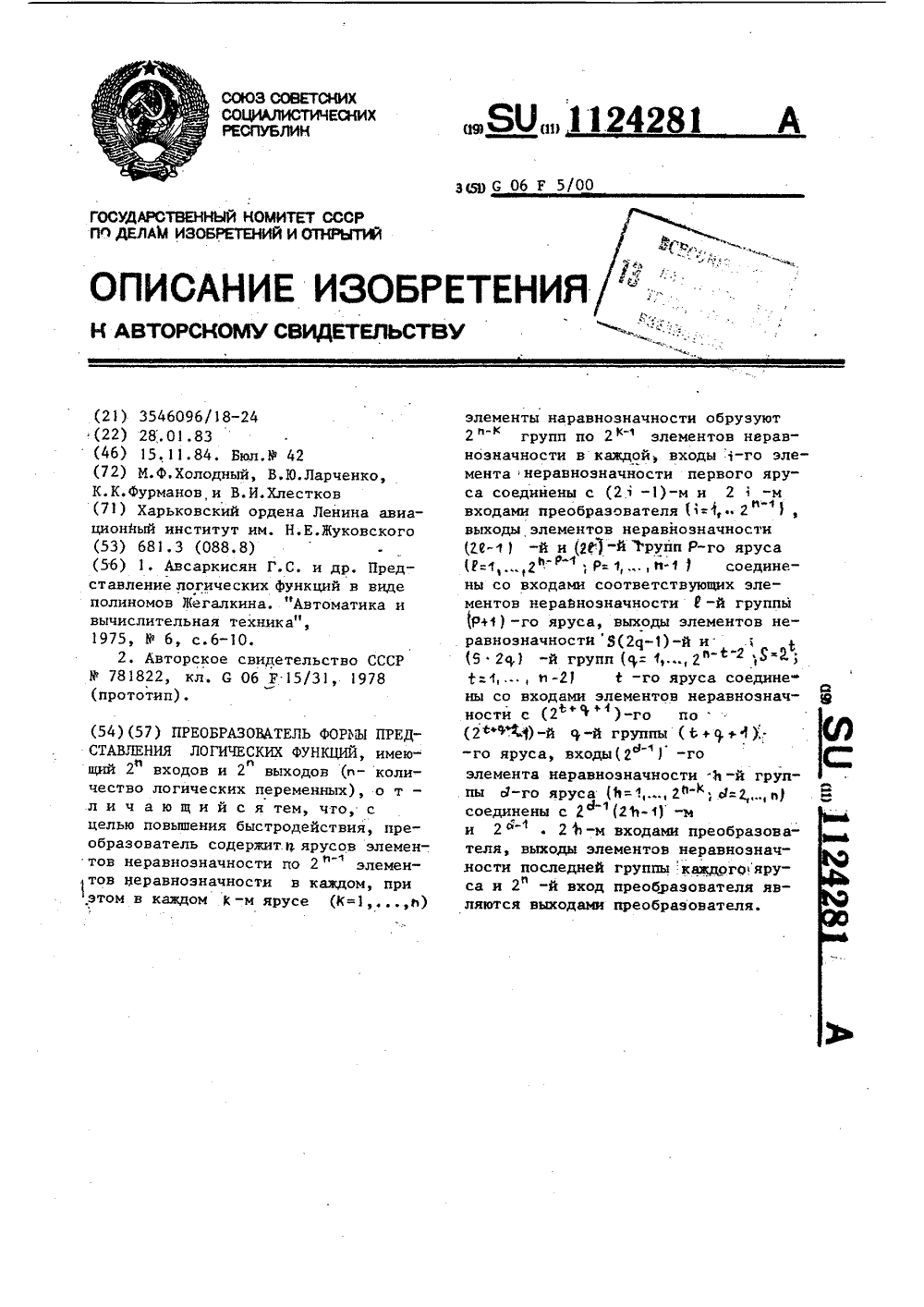

Номер патента: 1124281

Опубликовано: 15.11.1984

Авторы: Ларченко, Фурманов, Хлестков, Холодный

МПК: G06F 5/00

Метки: логических, представления, формы, функций

...-го яруса, выходы элементов не- равнозначности В(2 с 1-1)-й и 15 2 ч,) -й групп (с= 12 1 1 т:1, , и) Ф -го яруса соединены со входами элементов неравнозначности с (2)-го по (2 ф+Ф" ) -й ( -й группы (+ . ф ф 1 ) -го яруса, входы(2 ф ) -го элемента наравнозначности Ъ -й группы с 1-го яруса 8=1 2; с 1=2, о) соединены с 2 ф 1(2 Ъ) -м и 2 с"2 -и входами преобразователя, выходы элементов неравноэначности последней группы каждогояруса и 2 -й вход преобразователя являются выходами преобразователя.. 21 11 " 5 Имеем: 30 35 5Преобразование формы представле,ния логических функций из полиноминальной в СДНФ.Подадим на вхдды преобразователяформы представления логических функ+1(12, . /ь 2 =1 2 -1, т.е. на выходах преобразователя от 3 переменных...

Номер патента: 1119015

Опубликовано: 15.10.1984

Авторы: Ларченко, Фурманов, Холодный, Ялинич

МПК: G06F 9/48

Метки: прерывания, программ

...по приоритету прерывания в группе н выбора старшей по приоритетугруппы прерываний,Поставленная цель достигаетсятем, что в устройство прерывания про"грамм, содержащее регистр прерываний,регистр защиты, первый блок элементов И, блок обзора прерываний, шифратор старшей группы запросов, второй блок элементов И, регистр коданомера прерывания, причем блок обзора прерываний содержит две группыэлементов ИЛИ, узел выбора старшейгруппы запросов и группу блоковэлементов И, причем в блоке обзорапрерываний выходы элементов ИЛИпервой группы соединены с входамиузла выбора старшей группы запросов,каждый выход которого соединен суправляющим входом одноименного бло-.ка элементов И группы, одноименныевыходы групп выходов каждого блокаэлементов И группы...

Номер патента: 1109356

Опубликовано: 23.08.1984

Авторы: Гайдуков, Климович, Ларченко

МПК: B66C 1/42

Метки: грузозахватное

...1.Недостатком известной системы является сравнительно низкая производительность.Цель изобретения - пов ыше нне производительности системы путем автоматизации управления.Указанная цель достигается тем, что в системе управления уравновешивающим пневматическим подъемником, содержащей датчик массы груза, редукционный клапан и усилитель мощности, входные камеры которых соединены с источником сжатого воздуха, пневмораспределитель, входные камеры которого соединены с выходными камерами датчика массы груза и редукционного клапана, а одна выходная камера - с камерой управления усилителя мощности, рабочая и выпускная камеры которого сое. динены с силовым пневмоцилиндром, причем между камерой управления и камерой слежения усилителя мо 1 цности...

Номер патента: 1104516

Опубликовано: 23.07.1984

Авторы: Бурмистров, Ларченко, Холодный, Ялинич

МПК: G06F 9/48

Метки: многоуровневого, прерывания

...соединен с вторым входом первого элемента И, выход счетчика соединен с вхо 35дом дешифратора, выход которого соединен с управляющими входами входного и выходного коммутаторов,. содержит постоянный блок памяти, триггер синхронизации и второй элемент И,ф 40причем первый управляющий вход устройства соединен с синхронизирующимвходом триггера запрета прерывания,первым информационным входом входного коммутатора и с первым входом 45счетчика, выход регистра запросов .соединен с входом постоянного блокапамяти, выход которого соединен свторым входом схемы сравнения и информационным входом стека регистров50состояний, выход первого элемента Исоединен с информационным входомтриггера синхронизации, выход которого соединен с Я-входом...

Номер патента: 1103221

Опубликовано: 15.07.1984

Авторы: Близнюк, Ларченко, Хлестков, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения

...подак 5 тся сигналыв зависимости от требуемого режимаработы (см, таблицу, Из таблицывидно, что возможно совмещение режимов записи новой исходной Функциис выдачей вычисленной в предыдущемцикле булевой производной. Адреса для35блоков памяти 3 и 9 формируются счетчиком 2, а адреса для блока памяти 4Формируются элементами НЕРАВНОЗНАЧНОСТЬ 5 группы в зависимости от состояния счетчика 2 и от сигналов на40группе входов 6 устройства, ЭлементНЕРАВНОЗНАЧНОСТЬ 8 служит для вычисления значений булевой производной. Запись исходной функции. В исходном положении счетчик 2 находится в нуле. На входе 7 устройства присутствует низкий потенциал. На первый разряд группы входов 10 устройства подается сигнал И 1 = 1, обеспечивающий режим "Запись" для...

Номер патента: 1103220

Опубликовано: 15.07.1984

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения

...И-ИЛИ группы, прямой 40 выход счетного триггера соединен со счетным входом счетчика, вторыми управляющими входами элементов И-ИЛИ группы и первым стробирующим входом дешифратора, вход подачи тактовых 45 импульсов устройства соединен с входом счетного триггера, синхронизирующим входом двухразрядного сдвигающего регистра и вторым стробирующим входом дешифратора, выход элемента НЕРАВНО ЗНАЧНОСТЬ соединен с управляющими входами элементов И группы, информационные входы которых соединены с выходами дешифратора, информационные входы дешифратора соединены с выхо дами разрядов счетчика 2 .Недостатком данного устройства является сложность, поскольку дляИзобретение относится к области автоматики и вычислительной техники и может быть использовано...

Номер патента: 1101820

Опубликовано: 07.07.1984

Авторы: Колбасин, Коробков, Ларченко, Рубан

МПК: G06F 7/58

Метки: датчик, последовательностей, случайных

...приведена структурнаясхема генератора; на фиг. 2 - схемаодного коммутатора из группы коммутаторов.Предлагаемый датчик содержит генератор 1 тактовых импульсов, генератор2 случайных кодов, дешифратор 3, счет.чик 4, дешифратор 5, коммутаторь 6,регистр 7 памяти, коммутаторы 8 и 9,.входы 10 - 14 коммутаторов б,Все блоки предложенного устройства могут быть выполнены на основесерийных интегральных схем.Работа датчика основана на методеслучайных перестановок, который заклю.чается в следующем, Дана произвольнаяш-разрядная двоичная последовательность, в которой находитсяравныхединице разрядов. Берется первый разряд последовательности и его значениеОбменивается со значением случайновыбранного разряда этой же последовательности. Затем берется...

Номер патента: 1089575

Опубликовано: 30.04.1984

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: двоичных, сравнивания, чисел

...низкий потенциал, который приводит к появлению на выходах логических элементов И-НЕ 5 и 6 высокого потенциала и состояние триггера остается прежним, Таким образом, прн равенст=- не одноименных разрядов сравниваемых чисел состояние триггера не изменяет ся, При неравенстве одноименныхразрядов сравниваемых чисел на выходе логическога элемента И-НЕ 8 Формируется высокий потенциал, каторьй не оказывает влияния на работу логи ческих элементов И-НЕ 5 и б по другим входам. Если на информационном входе 111 устройства подана единица, а на вход 12 подан нуль, то на выходе элемента И-НЕ 5 образуется низ кий потенциал, а на выходе элемента И-НЕ 6 - высокий потенциал., Триггер 1 переходит при этом н состояние., когда на выходеобразуется низкий...

Номер патента: 1074785

Опубликовано: 23.02.1984

Авторы: Бирлев, Бойко, Кисляков, Ларченко, Ливерант, Мартыновский, Рукавцев

МПК: B65D 3/04

Метки: легкосминаемых, тара, транспортирования, упаковки

...корпус из гибкого материала, на концах которого выполнены выемки для бобины с изделием, корпус образован двумя полуцилиндрами, продольные края кромки которых выполнены с приливами треугольного сечения, причем на нижнем полуцилиндре приливы выполнены на наружной поверхности, а на верхнем - на внутренней, торцовые стенки нижнего полуцилиндра имеют вырезы для взаимодействия с приливами, а его радиус меньше радиуса верхнего полуцилиндра,При этом нижний полуцилиндр в средней части имеет паз, а верхний - рукоятку, расположенную против паза.Кроме того, тара выполнена из сплава волокон ПАН и капрона в следующем соотношении, мас, О/О:ПАН 50 - 70 Капрон 30 - 50 На фиг, 1 представлена тара для упаковки и транспортирования легкосминаемых изделий...

Номер патента: 1060282

Опубликовано: 15.12.1983

Авторы: Климович, Ларченко, Хвалын

МПК: B21D 43/12

Метки: заготовок, подачи, удаления

...другой подвижный ролик установлен с воз. можностью перемещения вдоль штока силового цилиндра и подпружинен относительно подвижного ролика, жестко закрепленного на штоке силового цилиндра.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, разрез в зоне штамповки (верхняя часть),Устройство содержит раму, на которой установлены привод с ведущей звездочкой 1, подвижный ролик 2, силовой цилиндр 3, неподвижные ролики 4 и штамп 5 с приводом штамповки. Поршень 6 силового цилиндра 3 через шток 7 соединен с подвижным роли 5 1 О 15 го 25 зо 35 40 45 ком 8, имеющим возможность перемещения вдоль штока 7. Подвижный ролик 2 установлен с возможностью перемещения вдоль штока 7 и соединен с подвижным роликом 8 пружиной 9. Воздушная...

Номер патента: 1051528

Опубликовано: 30.10.1983

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 5/02

Метки: двоичного, десятичный, кода

...третий вход которого соединен с инверсным выходом 1-го двоичного счетчика группы, с втоРым входом (1-1)-го элемента И пятой группы и третьими входами 1-х элементов И второй и третьей групп.На чертеже представлена структурная схема преобразователя,Преобразователь двоичного кода в десятичный содержит группу двоичных счетчиков 1, группу десятичных счетчиков 2, распределитель 3 импульсов,группу элементов И 4, шифратор 5,эле 1051мент И 6, многовходовой элемент И 7,группу элементов ИЛИ 8, группу элементов ИЛИ 9, информационные входы 10преобразователя, вход 11 пуска преобразователя, тактовый вход 12 преобразователя, Кроме тога, на схеме обозначены элементы И 1,3-14 второй и третьеи групп, элементы И 15-16 четвертойи пятой групп, прямой 17 и...

Номер патента: 1027715

Опубликовано: 07.07.1983

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения

...набора.Цель изобретения - упрощение устройства,Поставленная цеЛь достигаетсятем, что устройство для сравнениякодов, содержащее счетчик, группуэлементов Неравнозначность,элемент Неравнозначностьф, регистр,причем выходы разрядов счетчикасоединены с первыми входами элементон Неравнозначность группы, 60вторые входы которых соединены свходами первой группы устройства,содержит блок памяти, двухразрядныйсдвигающий регистр, дешифратор, группы элементов И, И-ИЛИ и счетный триг" гер, причем первые информационные входы элементов И-ИЛИ группы соединены с соответствующими выходами элементов Неравнозначность группы, вторые информационны входы - с выходами разрядов счетчика, выходы элементов И-ИЛИ группы соединены с адресными входами блока памяти,...

Номер патента: 1016778

Опубликовано: 07.05.1983

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения, схема

...разности по переменной х; в 1-м разряде кода - единица,в остальных - нули,.Прн подаче счетных импульсов на вход 10 счетчик формирует последовательность двоичных наборов, На каж-. дом из них производится определение значения функции с помощью коммутатора 4. В группе элементов НЕРАВНОЗНАЧНОСТЬ б по набору, поступающе.- му со счетчика 3, и коду переменной,: поступающему на входы схемы, формируется второй набор, на котором определяется значение Функции с помощью коммутатора 5. На выходе элемента НЕРАВНОЗНАЧНОСТЬ 7 формируется значение булевой разности, поступающее на информационный вход сдвигового регистра 8, выходы 9.которого являются выходами схемы.По окончании счетного импульса значение булевой разности запишется в сдвиговый регистр 8, а...

Номер патента: 1011141

Опубликовано: 15.04.1983

Авторы: Брезгин, Ларченко, Миклашевская, Рудов, Талачев, Худобчук, Цыбко

МПК: B01D 3/22

Метки: барботажная, тарелка

...сплошного участка равна 2-5высотам пераливной перегородки, 30На чертеже показана барботажнаятарелка, вид сверху.Барботажная тарелка включает основание 1, в котором выполнены перфорированные участки 2 и сплошные зучастки 3,. расположенные вдоль движения жидкости от приемного кармана 4к сливному карману 5 с переливной перегородкой 6.Барботажная тарелка работает следующим образом,Жидкость из приемного кармана поступает на основание 1 тарелки, причем часть жидкости движется вдольсплошных участков 3, где взаимодействие с газовой фазой отсутствует и жидкость сохраняет концентрацию, близкую к начальной. Ро кромкам дорожки пузырьками газа создаются циркуляционные потоки, которыми жидкость с этих участков переносится в зону взаимодействия с...

Номер патента: 978901

Опубликовано: 07.12.1982

Авторы: Анисимов, Ларченко, Луканин, Николаева, Самсонова, Соломаха

МПК: B01D 53/18

Метки: аппарат, массообменный

...3 и ч для вывода газа и жидкости, газовый коллектор 5 спатрубком б для ввода газа,На корпусе под коллектором раз Бмещены просечки 7 в виде полуокруж-ностей, отогнутых наружу или внутрькорпуса под углом 10-10 по направлению движения жидкости и расположенных под переменным углом и продольной оси корпуса, причем этот уголпостепенно уменьшается от верхнейи нижней части корпуса от 90 до ч 5Аппарат работает следующим образом, 25Жидкость под давлением подаетсяв корпус 1 по патрубку 2, расположенному тангенциально по отношению к корпусу и под действием центробежной силы и силы гравитации по винтовой ли- ЗОнии сливается в нижнюю часть массообменного аппарата,В то же время газовая Фаза черезпатрубок б поступает в газовый коллектор 5, откуда...

Номер патента: 966520

Опубликовано: 15.10.1982

Авторы: Будаговский, Климович, Кутуков, Ларченко, Савченко

МПК: G01M 13/00

Метки: вентилей, испытания, стенд

...и устройство рассчитано на максимальное число оборотов, то после закрытия вентиля сменьшим числом оборотов собачки 14и 15 продолжают поворачиваться дальше, барабан 10 продолжает поднимать 5груз, а барабан 11, колеса 16, 17 и27 и вращатель вентиля остаются наместе (положение 3 на фиг,5).Так как храповые колеса 13 и 16 невращаются, а собачки 15 и 18 продолжают 10движение, последние отходят от зубьевсоответствующих колес на угол Р,т.е. совершают холостой ход.окончанию вращения колеса 24 против часовой стрелки груз 21 поднимается в 5крайнее верхнее положение, Груз 23остается висеть в точке Ь, т.е. втом положении, где он находился вмомент закрытия вентиля. На этом заканчиваетея половина первого циклаиспытания.После изменения направления...

Номер патента: 925494

Опубликовано: 07.05.1982

Авторы: Казаков, Ларченко, Хоботов

МПК: B21F 11/00

Метки: длинномерного, мерной, резки

...содержит станину 1 с закрепленной на ней неподвижной осью 2, накоторой посредством подшипников 3 установлен барабан 4 с желобом 5. На непод.впжной оси 2 закреплены неподвижно навстречу один другому два кулачка 6.Барабан 4 имеет ось 7, на которой25 установлены двуплечце рычаги 8 с ножамц 9, стягивающиеся пружиной 10.Двуплечие рычаги 8 имеют ролики 11,кпнематически связанные с кулачками 6.В месте прохода рычагов 8 барабан 4имеет окна 12, а на ступице его установ лена звездочка 13, связанная с приводом14 посредстгом цепи 15.Для прижима провода 16 установленыприжимные ролики 17, которые располагаются в месте приема 18 провода 16 нвблизи его места отрезки 19.Кулачки 6 имеют впадину 20 в местеотрезки, а желоб 21 служит для...

Номер патента: 910998

Опубликовано: 07.03.1982

Авторы: Агеев, Ларченко, Литвяк, Потапов

МПК: E21B 4/00

Метки: двигателя, забойного, опора, радиальная

...и промывочными каналами на внутренней поверхности и фиксаторы для взаимодействия со шпоночным пазом корпуса двигателя, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и обеспечения надежности работы опоры без закрепления ее в корпусе двигателя осевыми силами, каркас эластичного элемента выполнен в виде кольца, Фиксаторы - в виде ребер, эластичный элементимеет выступы на наружной поверхности, в которых размещены ребра, причем наружный диаметр эластичного элемента по выступам больше внутреннего посадочного диаметра корпуса двигателя, а расстояние от ребра до кольца превышает полуразность между наружным диаметром эластичного элемента по выступам и внутренним посадочным диаметром корпуса двигателяИсточники информации,принятые...

Номер патента: 909307

Опубликовано: 28.02.1982

Авторы: Бабкин, Бойко, Воронов, Гайдуков, Кронин, Ларченко, Штокало

МПК: F04C 2/344

Метки: ротационно-пластинчатая

...которых расположены лопаткитор 7 установлен на приводном валу 10его торцовые поверхности 11 снабженыцевыми выступами 12 с, расположвннымяних уплотнениями. В статоре 1 выполненыокна 13.впуска и выпуска 14 рабочегои рабочая камера 15.Ротационно-пластинчатая машина рабоследующим образом. Сжатый воздух через окно 13 впуск поступает в пространство между рабочей 6 ротора 7 и статором 1, разделенное л кеми 9 на отдельные части, и расширяя давит на лопатки 9, которые вместе с909307 ВНИИПИ Заказ 851/53 Тираж (уЯ Подписное ал ППП "Патент", г.ужгород, ул.Проектная,4 ром 7 начинают вращаться, При этом величина утечек рабочего тела будет минимальнав связи с тем, что ротор 7 может занимать любое случайное положение в пределах осево.го люфта...

Номер патента: 875117

Опубликовано: 23.10.1981

Авторы: Барыкина, Колотуша, Ларченко, Медяновский, Погребняк

МПК: F15C 3/02

Метки: пневматическое, сопротивление

...Фильтра, а объеМ фильтров и прокладок больше объема проточного разъемного корпуса.На фиг. 1 представлена схема сопротивления; на Фиг. 2 " экспериментальные расходные характеристики фильтров, входящих в состав пневмосопротивления, полученные при изменении расхода водорода; на Фиг. 3 - экспериментальные расходные характеристики устройства, приведенного на фиг. 1, полученные на водороде соответственно при изменении высоты эластичных упругих прокладок на 3 мм.Устройство содержит проточный. разъемный корпус 1, например,. цилиндрической формы, законченный у оснований штуцерами 2, Одно из оснований корпуса 1 выполнено подвижным. Для его перемещения в осевом направлении и скрепления с корпусом 1 установлена накидная гайка 3. В рабочем...

Номер патента: 874555

Опубликовано: 23.10.1981

Авторы: Бойко, Ларченко, Лопатенко, Мартыновский, Халаев

МПК: B65H 25/22

Метки: наматывающее

...пневмоцилиндров 4 и 5одностороннего действия, Пневмоцилиндр 6подъема скалки связан с последней при помо.щи вилки 7, Блок 8 управления включаетредуктор 9, манометр 10 и два крана 11 и 12,Прямой выход крана 11 через тройник 13пневматически связан с полостями цилиндров4 и 5, а его инверсный выход - с нижнейполостью пневмоцилиндра 6, которая такжеподключена к выходу крана 12,В штоке пневмоцилиндра 5 выполнена полость (фиг. 2), в которой запрессована фулка 14, Во втулке расположена ось 15, одинконец которой с помощью шкива 16 связанс ротором электропривода (не показан); адругой - с зажимным приспособлением (кону874555вием веса рулона опускается на понерхностьбарабана. После этого краном 11 перекрывается подача воздуха в лневмоцилиндры 4 и...

Номер патента: 862078

Опубликовано: 07.09.1981

Авторы: Колотуша, Ларченко

МПК: G01P 5/18

Метки: двух, компонента, потоках, расхода, скорости, твердого, фазных

...от его проникновения в рабочийобъем преобразователей на участке ихустановки.Кольаевые и винтовые электроды 2 и3 преобразователей включены во входные пифференпиальные устройства 5 пляизмерения емкости, выполненные, например, в вице концентратомеров, соаержащих мостовую схему, и противоположныеплечи которой включены емкости междуобщим, срепним и двумя смежными кольцевыми, или винтовыми потенциальнымиэлектродами .2 и 3 преобразователей,запитанную от генератора, выход которойсвязан через детектор и фильтр с регистрирукщим прибором (на чертеже непоказан),Дифференциальные входные устройства5 через коррелятор 6 включены на. вхоамножительного устройства 7, а электроды 2 и 3 преобразователей через сумматор 8, выполненный, например,...
