Лапынин

Номер патента: 1299845

Опубликовано: 30.03.1987

Авторы: Аврамов, Карсаков, Лапынин, Нехорошев, Стецко, Строков, Юдин

МПК: B60K 17/32

Метки: ведущего, колеса, привод, средства, транспортного

...на ведушем колесе и момента от усилия упругого элемента в двухстепенном редукторе исключается одна степень свободы, в данном конкретномслучае затормаживается солнечная шестерня 4 гидроцилиндром 10 через рычажную систему 9, так как ведомая шестерня 6 одновременно является и эпициклической. Далее крутящий момент передается через сателлиты 5 водилу 7, сочлененному с валом 1, на котором установлено 5 10 15 20 25 30 35 40 45 50 ведущее колесо 3. При неравенстве момента сопротивления на колесе и момента от упругого элемента (например, при трогании или при увеличении момента сопротивления) начинает поворачиваться солнечная шестерня 4, Шток гидроцилиндра 10, соединенного с остовом трактора 11 и через рычажную систему 9 с солнечной...

Номер патента: 1293062

Опубликовано: 28.02.1987

Авторы: Карсаков, Лапынин, Строков, Фомин

МПК: B62D 13/02

Метки: колес, многозвенного, средства, стабилизации, транспортного, управляемых

...небольшие отклонения при ловые колебания гасятся за счет дросселирования жидкости из одной полости гидроцилиндра 4 в другую. При повороте налево сначала начинает поворачиваться тягач 1, в датчике 10 выбирается зазор, подается сигнал наорган управления 8, который воздействует на регулятор коэффициентадемпфирования 6. При этом коэффициент демпфирования уменьшается и навходе прицепа в поворот коэффициентдемпфирования устанавливается минимальным. 2 ил. прямолинейном ходе. Регуляторы 6 и7 коэффициентов демпфирования изготовлены соответственно в гидролиниях,соединяющих полости гидроцилиндров5 4 и 5 между собой.Устройство работает следующим образом.При прямолинейном движении и не 1 Рбольших отклонениях сцепного устройства до выбора...

Номер патента: 1292093

Опубликовано: 23.02.1987

Авторы: Верхоглядов, Лапынин, Мамешин

МПК: H02G 11/00, H05K 7/12

Метки: неподвижной, объекта, подвижной, соединения, частей

...взаимодействующих с упорами 7 смежных звеньев, ограничивает угол относительного поворота звеньев 3 в одной плоскости, а наличие на звеньях 3 скосов 4 определяет относительный . поворот звеньев 3 в другой плоскости, в результате чего на участке цепи 1, расположенном между подвижным и неподвижным конусами, звенья 3 цепи 1 занимают такое положение, при котором геометрические оси соединяющих их осей 2 пересекаются в одной точке О, лежащей на геометрической оси поворота подвижного конуса (фиг.1), что в целом даетоснования рассматривать указанный участок цепи как жесткую балку.Устройство работает следующим образом.При повороте подвижной части объекта вместе с ней поворачивается внешняя обечайка 11 и жестко соединенная с ней опора 15,...

Номер патента: 1283125

Опубликовано: 15.01.1987

Авторы: Карсаков, Лапынин, Нехорошев, Строков, Фомин

МПК: B60K 17/32

Метки: ведущих, колес, привод

...5 и 6, причем в трубопроводе 7 установлен перекрывной кран 8 с блокированной позицией А и открытой Б. Электрически проводами 9 перекрывной кран 8 связан с датчиками 1 О поворота трактора в виде контактов, которые замыкаются при повороте рулевого колеса 11 толкателем 12 через редуктор 13. Левое колесо 1 установлено на полуоси 14, правое колесо 1 - на полуоси 15.Привод ведущих колес работает следующим образом. ЗОПри прямолинейном движении перекрывной кран 8 установлен в положении А, при котором трубопровод 7 перекрыт, разобщая гидравлические полости аккумуляторов 5 и 6 (показано на чертеже).Возможность независимой работы левого и правого колеса обеспечивает равномерное поступательное движение. При повороте датчика 10 поворота...

Номер патента: 1248854

Опубликовано: 07.08.1986

Авторы: Лапынин, Нехорошев, Строков, Фомин

МПК: B60K 17/32

Метки: конечная, передача, средства, транспортного

...2 с помощью болтов 3, Ступица 2 с помощью подшипников 4 установлена на корпус гидромуфты 5. На ступице 2 выполнсны шестерни 6, которые взаимодействуют с сателлитами 7, установленными на оси 8 на шлицевой шестерне 9. На втулке 10 при помощи 01 понки 11 закреплен разжимной диск 12 с убывающими пазами, по обе стороны которого расположены тела 13 качения, например шарики. Ведомые диски 14 в виде поршней шлицевыми направляющими соединены со шлицевой шестерней 9. Полости за ведомыми дисками разделены поршнямп 15 на две полости: полость Л - масляная и полость Б - воздушная. Втулка 10 установлена на ведущей полуоси 6 с помощью шпонки 17. Корпус гидромуфты 5 установлен на втулке 10 с помощью подшипников 18. Возможно выполнение осп 8 сателлита 7...

Номер патента: 1242656

Опубликовано: 07.07.1986

Авторы: Карсаков, Лапынин, Строков

МПК: F15B 11/10

Метки: гидравлическая

...1 и 2, подключенной к регулятору давлЕния, выполненному в виде мультипликатора 5 давления и гидроуправляемого перепускного клапана 6, причем замкнутая камера 4 непосредстгенцо соединена с полостью 7 низкого давления мультипликатора 5, через перецускцой клапан 6 - с источником 8 давления рабочсй жидкости. а через обратный клапан 9 - с баком О, полость 11 высокого давления мультипликатора 5 и полость 12 управления перецускного клапана 6 соединены с источником Я. При этом обратный клапан 9 выполнен гидроуправляемым и его полость 13 управления связана с источником 8. Полость 12 выполнена в гидроцилиндре 4 управле ия, ца штоке 15 25 которого установлен копир 16, взаимодействующий с пружиной 17 клапана 6.Источник 8 давления рабочеи жидкости...

Номер патента: 1240645

Опубликовано: 30.06.1986

Авторы: Аврамов, Карсаков, Лапынин, Нехорошев, Строков, Юдин

МПК: B60K 17/32

Метки: ведущего, колеса, привод, средства, транспортного

...гидравлическим насосом 35трактора напорным трубопроводом 36и с масляным баком 37 - сливным трубопроводом 38, Золотник 20 соединенсо сливной магистралью трубопроводом 39Привод ведущего колеса работаетследующим образом.Золотник 20 занимает положение 23,а золотник 30 - положение 32. При5 10 15 20 25 30 35 40 45 50 55 приложении к ведущей полуоси 4 крутящего момента закрепленная на ней ведущая шестерня 5 начинает поворачиваться, проповорачивая шестерню 7 ижестко связанную с ней шестерню 8,Шестерня 8 обегает вокруг ведомойшестерни 6, а так как шестерни 7 и8 установлены на оси 9 в корпусе 11,то корпус 11 поворачивается относительно ведущей полуоси, Шток гидроцилиндра 14 вытягивается. Жидкость,вытесняемая из штоковых полостейгидроцилиндров 14,...

Номер патента: 1239019

Опубликовано: 23.06.1986

Авторы: Карсаков, Лапынин, Строков, Фомин

МПК: B62D 13/02

Метки: колес, прицепа, стабилизации

...прицепа, общий вид; на Фиг. 2 - узел 1 на Фиг. 1, в увеличенном масштабе.Устройство для стабилизации колес прицепа содержит демпфирующий элемент, выполненный в виде гидроцилиндра 1 (фиг. 1), одним концом соединенным с рамой прицепа 2, другим - со сцепным устройством 3 Гидроцилиндр 1 (фиг 2) состоит из корпуса 4, поршня 5, штоков 6. Полости гидроцилиндра 1 соединены гидролинией 7 между собой. В гидролинии 7 установлен гидравлический регулятор 8 коэффициента демпфирования.Регулятор 8 коэффициента демпфирования состоит нз плунжера 9 с опорой 10, корпус 11, корпус связан с 25 плунжером 9 посредством пружины 12. Регулятор 8 коэффициента демпфирования управляется датчиком 13 угла поворота. Датчик 13 угла поворота может быть...

Номер патента: 1221018

Опубликовано: 30.03.1986

Авторы: Герасун, Лапынин, Пындак, Рогачев, Строков, Фомин

МПК: B60P 1/54, B60P 3/28, B62D 63/06 ...

Метки: грузоподъемным, оборудованием, одноосный, прицеп

...противоположные их концы через шарниры 12 соединены с тягачом. Телескопические тяги снабжены фиксаторами 13. Дополнительная тяга 8 (фиг. 5) имеет фиксатор 14 с вильчатой опорной поверхностью В, которая взаимодействует своим стержнем с кольцевойканавкой Г дополнительной телескопическойтяги 8.Внутри рамы 2 установлен гидроцилиндр 15, соединенный одним концом черезшарнир 16, обеспечивающий поворот гидроцилиндра 15 относительно его оси, с рамой 2, а другим - с поворотной осью 7.Грузоподъемное оборудование содержитподъемно-поворотную стрелу 17, которая может приводиться в действие двумя гидроцилиндрами 18 и 19. В составе оборудования предусмотрены выносные опоры 20 и другие устройства. Привод грузоподъемного оборудования осуществляется от...

Номер патента: 1219421

Опубликовано: 23.03.1986

Авторы: Аврамов, Карсаков, Лапынин, Нехорошев, Строков, Фомин, Юдин

МПК: B60K 17/32

Метки: ведущих, колес, привод

...А-А на фиг,1; на Фиг,З - схема действия сил; на фиг.4 - пневмогидравлическая схема привода ведущих колес,Трактор 1 (фиг.1) работает совместно с рабочей машиной 2, колесо 3трактора 1 связано с гидроцилиндром 4 с полуосью 5, рабочая машина 2дополнительно связана с основаниемтрактора 1 гидроцилиндрами 6 и 7(фиг.2), полости А, Б, В, Г (фиг.4)которых поочередно выполняют рольэлементов изменения предварительногоусилия и жесткости упругих связей,роль последних выполняют гидроцилиндры 4 совместно с пневмогидроаккумулятором 8, датчики положения рабочеймашины 2 выполнены в виде штоков 9и 10 гидроцилиндров 6 и 7.Передача жидкости в гидроцилиндры на колесо 3 осуществляется гидромуфтой 11,Привод ведущих колес работает следующим образом,При...

Номер патента: 1213271

Опубликовано: 23.02.1986

Авторы: Величкин, Лапынин, Попов, Семенова

МПК: F16B 21/04

Метки: байонетное, соединение

...1на фиг. 1; на фиг. 4 - узелна фиг, 1, на фиг. 5 , разрез Б-Бна фиг. 4 на фиг, 6 - присоединяемая деталь в двух проекциях, нафиг, 7 - разрез В-В на фиг, 6, нафиг, 8 - байонетное кольцо в двухпроекциях; на фиг. 9 - разрез Г-Гна фиг, 8.Байонетное соединение содержиткорпус 1, в котором размещены присоединяемая деталь 2 и два байонетных кольца - основное 3 и дополнительное 4. На корпусе установленприводной механизм, состоящий изэлектродвигателя 5 с. тормозом,редуктора 6 и передаточных шестерен7 и 8, В корпусе между байонетпымикольцами па подшипниках 9 смонтиронана паразитная шестерня 10,Присоединяемая деталь 2 выполненас центрирующим коническим пояском11 и радиальными выступами 12, каж 132712дый из которых имеет двухсторонниескосы 13....

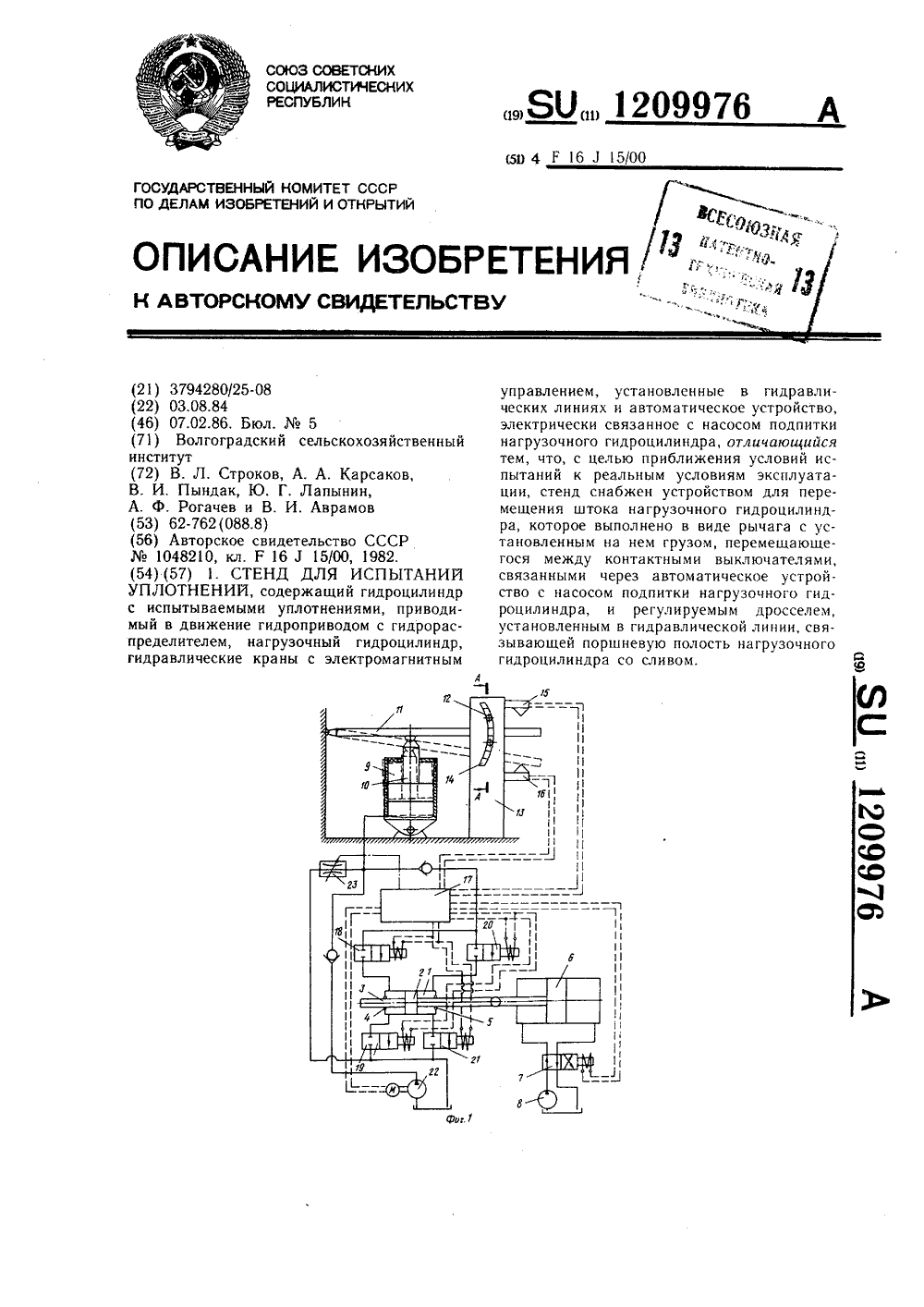

Номер патента: 1209976

Опубликовано: 07.02.1986

Авторы: Аврамов, Карсаков, Лапынин, Пындак, Рогачев, Строков

МПК: F16J 15/00

Метки: испытаний, стенд, уплотнений

...регулируемый дроссель 23, электрически связанный с автоматическим устройством 17.Стенд для испытаний уплотнений работает следующим образом.В исходном положении гидравлические краны 18 - 21 закрыты, рычаг 11 замыкает контактный выключатель 16.При включении стенда (т.к. замкнут контактный выключатель 16), включается на сос подпитки 22, жидкость подается в гидроцилиндр 9. Рычаг 11 с грузом 12 подни 3, Стенд по пп, 1 и 2, отличающийся тем, что программное устройство выполнено в виде копира.4. Стенд по п. 1, отличающийся тем, что, с целью изменения времени цикла изменения давления, контактные выключатели установлены с возможностью перемещения их относительно друг друга. 2мается до контактного выключателя 15, отключая насос подпитки...

Номер патента: 1205806

Опубликовано: 23.01.1986

Авторы: Лапынин, Нехорошев, Рогачев, Строков

МПК: A01D 41/12

Метки: работ, самоходная, сельскохозяйственных

...промежуточном валу 12 бункера 1 с возможностью поворота в вертикальной плоскости, К кожуху транспортера 11 на цапфах 13 прикреплены шарнирные тяги 14 регулируемой длины с фиксаторами35 15. Для изменения положения цапф 13 по длине транспортера 11 они расположены на хомутах 16, стягиваемых между собой болтами 17 на кожухе транспортера 11.Промежуточный вал 12 с помощью двухручьевого шкива 18 соединен ременными передачами с валом 8 привода наклонной камеры 9 и с валом 19 привода транспортера 11, Для повы 45 шения производительности загрузки передача от промежуточного вала 12 к валу 19 выполнена повышающей. Для отклонения транспортера 11 используют натяжной ролик 20, преду 50 смотренный в базовой машине для отклонения вращения жатки. 06...

Номер патента: 1203285

Опубликовано: 07.01.1986

Авторы: Аврамов, Карсаков, Лапынин, Строков

МПК: F16J 15/00

Метки: поршня, уплотнение

...уплотнения с М -уплотнительными элементами.Уплотнительные элементы 1 установлены на поршне 2, перемещающемся в цилиндре 3. Полость 4 междууплотнительными элементамя 1,поршнем 2 и цилиндром 3 соединеначерез каналы 5-8, обратные нормально закрытые клапаны 9-12 и дроссели 13 и 14 с полостями 15 и 16 цилиндра 3.При нескольких уплотнительныхэлементах в каждую полость 17 и 18между уплотнительными элементами19-22 подведены каналы 23-30 с обратными клапанами 31-38 и дросселями 39-42,Уплотнение поршня работает следующим образом.Когда давление в полостях 15,и16 отсутствует, обратные клапаны9-12 закрыты. При подаче давленияв полость 15 поршень 2 перемещается относительно цилиндра 3 вправои когда давление доходит до опреУделенного уровня,...

Номер патента: 1194825

Опубликовано: 30.11.1985

Авторы: Величкин, Лапынин

МПК: B66C 23/78, E02F 9/08

Метки: грузоподъемной, повышения, самоходной, устойчивости

...компактности.На фиг. 1 изображено устройство в рабочем положении, общий вид, на фиг, 2 - сечение А-А на фиг. 1К кронштейну 1 на раме 2 шасси машины прикреплены корпуса 3 домкратов с выдвижными штоками 4. Головки штоков связаны с концами опорного башмака 5 сферическими шарнирами 6, причем элементы башмака 4 и о связаны телескопически. Установка домкрата в рабочееположение осуществляется следующимобразом. При выдвижении штока из наклонноустановленных на раме 2 домкратовопорный башмак 5 раздвигается,увеличивая тем самым свою площадь.5 Выпуск домкратов осуществляетсядо касания опорным башмаком грунта,затем домкраты устанавливаются имашина садится на опорный башмакза счет опускания машины на регули О руемой подвеске. После этого...

Номер патента: 1167048

Опубликовано: 15.07.1985

Авторы: Аврамов, Карсаков, Лапынин, Нехорошев, Строков, Юдин

МПК: B60K 17/32

Метки: гидродемпфере, дросселирования, жидкости, конечной, передачи, потока, регулятор, средства, транспортного

...Составитель С. БРедактор М. Товтин Техред И. ВересЗаказ 4376/19 Тираж 650ВНИИПИ Государственногопо делам изобретений113035, Москва, Ж - 35, РаушФилиал ППП Патент, г. Ужгор Изобретение относится к машиностроению, а именно к конструкциям.Цель изобретения - повышение эффективности путем обеспечения автоматической регулировки потока рабочей жидкости по заданному закону.На фиг. 1 - регулятор дросселирования потока жидкости, общий вид; на фиг. 2 - разрез А-А на фиг. 1,Регулятор дросселирования потока жидкости (фиг. 1) имеет пружинное устройство 1, взаимодействующее посредством роликов 2 с двухплечим рычагом 3, а роликов 4 - с копиром 5, имеющим опорные поверхности А и Б, преобразователь давления в линейные перемещения 6, регулируемый дроссель...

Номер патента: 1147377

Опубликовано: 30.03.1985

Авторы: Дегтярев, Илизаров, Клюшин, Лапынин, Ли

МПК: A61B 17/56

Метки: замещения, остеомиелитической, полости

...и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к медицине и касается лечения остеомиелитической полости.Цель изобретения - сокращение сроков лечения и предупреждение осложнений.5Способ осуществляют следующим образом. Под перидуральной анестезией через метафизарные отделы кости проводят две пары 10 перекрещивающихся спиц, которые в натянутом состоянии фиксируют в двух кольцевых или дуговых опорах, соединенных между собой стержнями. После введения в свищ раствора метиленовой синьки производится разрез 2 см. Из остеомиелитической полости удаляются грануляции, секвестры, гнойное содержимое. Выкраивают костный отщеп из стенки остеомиелитической полости...

Номер патента: 1134832

Опубликовано: 15.01.1985

Авторы: Верхоглядов, Колбяшкина, Лапынин

МПК: F16L 27/00

Метки: неподвижному, объекта, подачи, подвижного, среды

...неподвижном объекте, 55скяадывающийся трубопровод выполнен,иэ шарнирно соединенных звеньев, ароликовые опоры установлены на каждом втором шарнире, причем оси шарниров и роликовых опор параллельны оси б 0поворота подвижного объекта.Звенья трубопровода могут бытьв ыполнены иэ телескопически соедийненных частей, связанных между собо упругим элементом, 65 Кроме того, на неподвижном объектемогут быть установлены по крайнеймере две направляющие, причем каждаяроликовая опора взаимодействует только с одной из них.На фиг.1 представлено устройстводля подачи среды от подвижного объекта к неподвижному, общий вид с частичным разрезом; на фиг.2 - вариантустройства с несколькими направляющими; на Фиг.3- устройство в сложенном состоянии; на фиг.4 -...

Номер патента: 1126764

Опубликовано: 30.11.1984

Авторы: Верхоглядов, Лапынин

МПК: F16L 37/02

Метки: соединения, трубопроводов

...1 показано предлагаемоеустройство, общий вид; на фиг. 2 -30то же, в состыкованном состоянии;на фиг. 3 - разрез А-А на фиг, 1;на фиг. 4 - разрез Б-Б на фиг. 1. щения надежности,Устройство содержитфиг.) под- З 5 вижный штуцер 1, рычажный привод 2, неподвижный штуцер 3, подвижную часть 4 неподвижного штуцера 3, неподвижную часть 5 неподвижного штуцера 3, взаимодействующих телескопически,40 направляющие ролики 6, втулку 7.Ролики 6 установлены на рычагах 8, жестко связанных с неподвижной частью 5 неподвижного штуцера 3 фиг. 4 1. Ролики обрезцнены слоем 9. Ось ролика установлена в паз а, который больше диаметра оси ролика,764 1и .подпружинена пружиной 10, препятствующей взаимодействию до стыковки ролика 6 с втулкой 7.Устройство работает...

Номер патента: 1086283

Опубликовано: 15.04.1984

Авторы: Верхоглядов, Лапынин, Подопригора, Сидоров

МПК: F16L 27/02

Метки: соединение, трубопроводов, шарнирное

...с шарИковымфиксатором в корпусе одного из них 21.Известное шарнирное соецинение не Опозволяет трубам совершать оцна относительно цругой круговое .вращение. Прирезком повороте труб оцна относительно цругой возможен улар трубы о корпус, выполненный в вице плоской скобы, 25что вецет к разрушению шарнирногосоецинения.Белью изобретения является повышение нацежности соецинения.Указанная цель цостигается тем,что в шарнирном соецинении трубопровсьцов, упруго поцжатых цруг к пругу поплоским поверхностям, с шариковым фиксатором в корпусе оцного из них, трубопровоцы поцжаты цруг к цругу силовой35рамой, в которой разме.цен шариковыйфиксатор, а силовая рама установлена свозможностью поворота относительно кажцого трубопровоца.Кроме того,...

Номер патента: 1051037

Опубликовано: 30.10.1983

Авторы: Величкин, Лапынин, Попов

МПК: B66C 23/78

Метки: аутригер, подъемно-транспортной

...ее примерзания вся нагрузкавоспринимается выступами на чашке опорной плиты и захватами вильчатой телескопической тяги,В момент отрыва контакт происходитне по всей поверхности зуба, так как он начинает выходить из зацепления. (акая система снижает належцость устройства. Захваты телескопической штанги и выступысферической и 1 танги лолжны быть точноподогнаны, что приводит к увеличению трудоемкости изготовления.Цель изобретения - обеспечение авто.матической фиксации опорной плиты с домкратом в рабочем положении и уменьшениегабаритов,Указанная цель достигается тем, что ваутригере подъемно-транспортной машины,содержащем домкрат, на штоке которогоустановлены упоры, и опорную плиту, связанную со штокамн домкрата двумя парамипараллельных...

Номер патента: 1039488

Опубликовано: 07.09.1983

Авторы: Дегтярев, Илизаров, Клюшин, Лапынин

МПК: A61B 17/56

Метки: закрытия, остеомиелитической, полости

...1 - 2 см, чтобы произвести остеотомию ближе к большему диаметру остеомиелитической полости, при этом она начинается и оканчивается на 1,5 - 2 см выше и ниже остеомиелитической полости в пределах здоровой кости. Возмржна остеотомия и через свищевой ход, если он лежит близко к диаметральной точке большого диаметра остеомиелитической полости, Удаляют секвестры, гнойное содержимое, Рана ушивается одним-двумя швами, дренируется резиновым выпускником. Фиксация отломков осуществляется методом чрескостного остеосинтеза (в частности, аппаратом Илизарова). Через 8 - 9 дней начинается дистракция 0,25 мм 4 раза в сутки до устранения укорочения, образующийся регенерат заполняет и остеомиелитическую полость,В случае, если имеется только...

Номер патента: 1027466

Опубликовано: 07.07.1983

Авторы: Верхоглядов, Лапынин, Сидоров

МПК: F16T 1/00

Метки: конденсата, криволинейной, отвода, сосудов, формы

...с грузом Я .Недостатком такого устройства является ограниченная область применения, так как приемный наконечник име ет фиксированную длину, что не позволяет осуществить полный отвод конденсата из сосудов различной Формы.Целью изобретения является расширение области применения. ЗОУказанная цель достигается тем, чтс в устройстве для отвода конденсата из сосудов криволинейной формы содержащем отводящую трубку, на конце которой, размещаемой в сосуде, ус тановлен с воэможностью поворота при емный наконечник с грузом, последний выполнен в виде установленной на нижней части приемного наконечника с воз ложностью г родольного перемещения 40 втулки со скошенным торцом, обращенным к внутренней стенке сосуда. Кроме того, приемный наконечник...

Номер патента: 1020687

Опубликовано: 30.05.1983

Авторы: Верхоглядов, Лапынин, Сидоров

МПК: F17C 13/08

Метки: баллонов, высокого, группы, давления, крепления

...регулировочных скоб или производить их механическую доработку.40Цель изобретения - расширение функциональных возможностей устройства путем использования корпусных конструкций различных типоразмеров из различных материалов, 45Указанная цель достигается тем, что в устройстве для крепления группы баллонов высокого давления, содержащем стойки с верхними и нижними упорами и регулировочные средства от 50 продольных перемещений, верхние и нижние упоры снабжены дополнительными упорами, установленными с возможностью перемещения перпендикулярно продольной оси баллонов.55Кроме того,регулировочнне средства от продольных перемещений выполнены в виде установленных на баллонах цилиндров, при этом контактирующая с баллонами внутренняя...
