Генератор импульсов

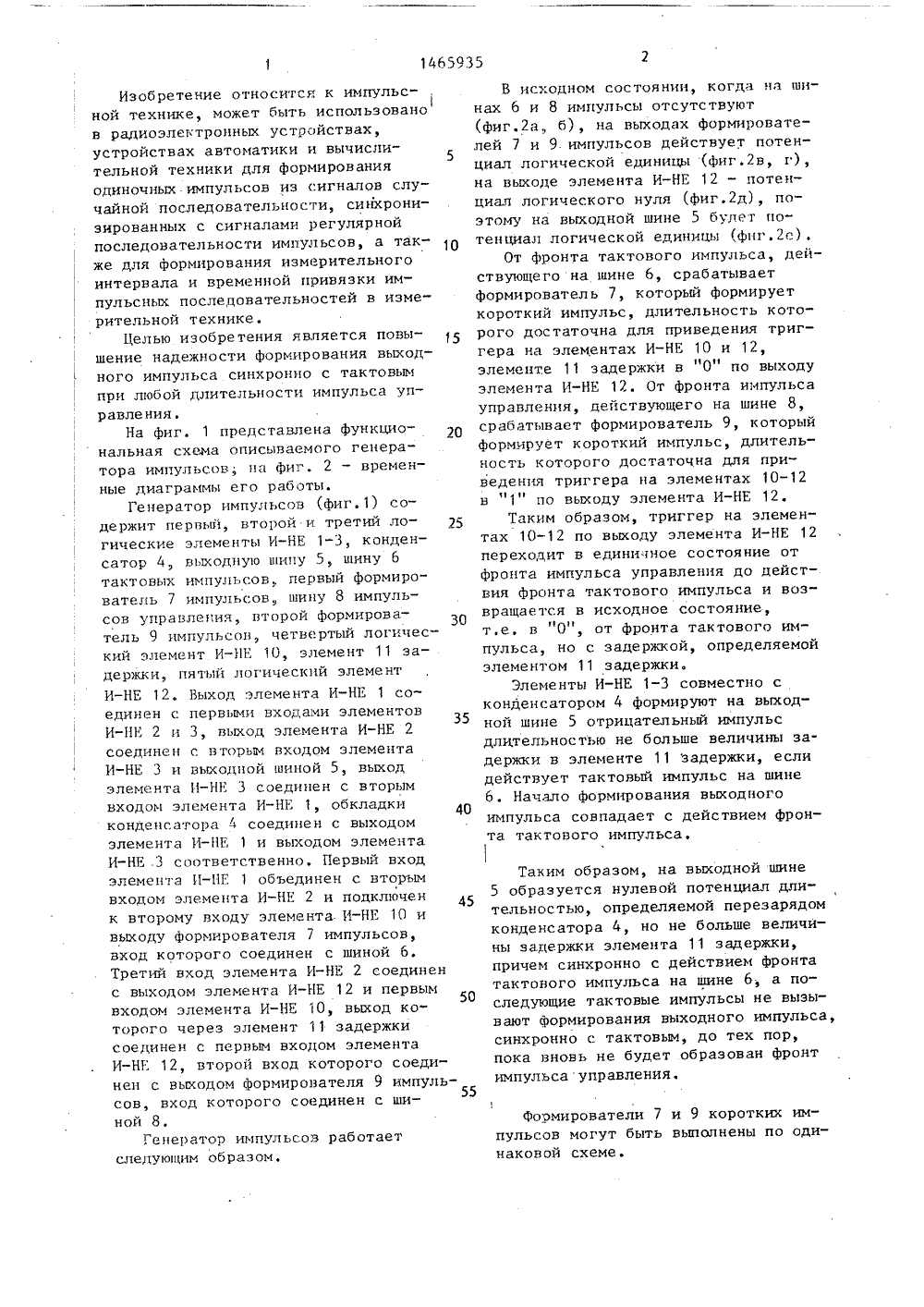

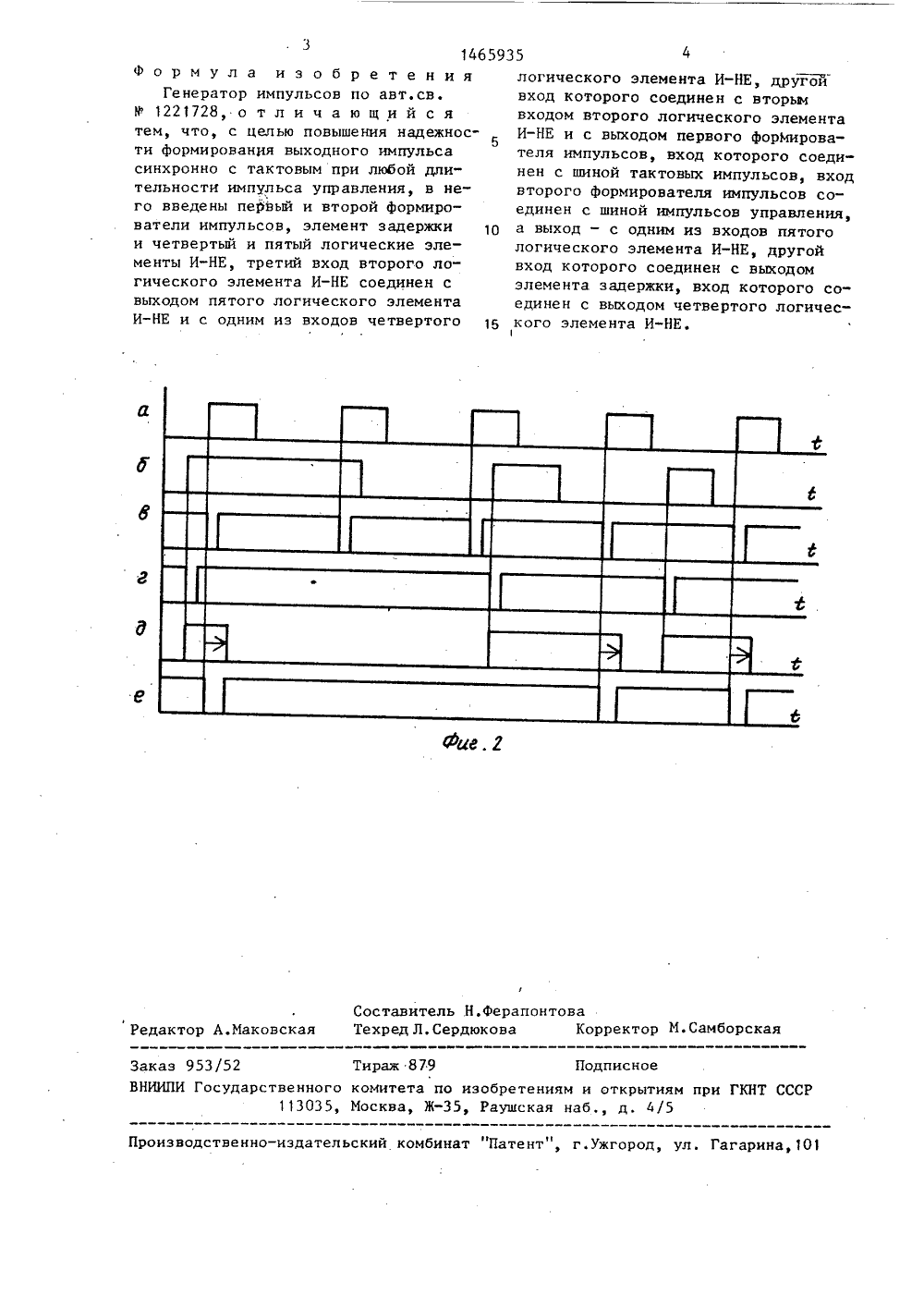

Изобретение относится к импульсной технике, может быть использованов радиоэлектронных устройствах,устройствах автоматики и вычислительной техники для формированияодиночных импульсов из сигналов случайной последовательности, синхронизированных с сигналами регулярнойпоследовательности импульсов, а также для формирования измерительногоинтервала и временной привязки импульсных послецовательностей в измерительной технике.Целью изобретения является повышение надежности формирования выходного импульса синхроно с тактовымпри любой длительости импульса управления.На фиг. 1 представлена функциональная схема описываемого геератора импупьсов, а фиг. 2 - временные диаграммы его работы.Геератор импульсов (фиг.1) содержит иервьи 1, второй н третий логические элементы И-НЕ 1-3, конденсатор 4, выходную шину 5, шину 6тактовых импульсов первый формирователь 7 импульсов шину 8 импульсов управлеия, второй формирователь 9 импульсов, четвертый логический элемент И-НЕ 10, элемент 11 задержки, пятый логический элементИ-НЕ 12. Выход элемента И-НЕ 1 соединен с первыми входами элементовИ-Ш, 2 и 3, выход элемента И-НЕ 2соединен с вторым входом элементаИ-НЕ 3 и выходной шиной 5, выходэлемента И-НЕ 3 соедиен с вторымвходом элемента И-НЕ 1, обкладки40кондесатора 4 соедиен с выходомэлемента И-НЕ 1 и выходом элементаИ-НЕ 3 соответственно, Первый входэлемента И-НГ 1 объединен с вторымвходом элемента И-НЕ 2 и подключенк второму входу элемента И-НЕ 10 ивыходу Формирователя 7 импульсов,вход которого соединен с шиной б.Третий вход элемента И-НЕ 2 соединенс выходом элемента И-НЕ 12 и первымвходом элемента И-НЕ 10, выход которого через элемент 11 задержкисоедине с первым входом элементаИ-НЕ 12, второй вход которого соединен с выходом Формирователя 9 импуль 55сов, вход которого соединен с шиной 8,Генератор импульсов работаетследующим образом. В исходном состоянии, когда а шинах б и 8 импульсы отсутствуют (фиг,2 а б), на выходах формирователей 7 и 9.импульсов действует потенциал логической единицы (Фнг,2 в, г), на выходе элемента И-НЕ 12 - потенциал логического нуля (фиг,2 д), поэтому на выходной шине 5 будет потенциал логической единицы (Фнг,2 е).От Фронта тактового импульса, действующего на шине 6, срабатывает Формирователь 7, который формирует короткий импульс, длительность которого достаточна для приведения триггера на элементах И-НЕ 10 и 12, элементе 11 задержки в "0" по выходу элемента И-НЕ 12. От фронта импульса управления, действующего на шине 8, срабатывает формирователь 9, который формирует короткий импульс, длительность которого достаточна для приведения триггера а элементах 10-12 в "1" по выходу элемента И-НЕ 12.Таким образом, триггер на элементах 10-12 по выходу элемента И-НЕ 12 переходит в едини чное состояние от фронта импульса управления до действия фронта тактового импульса и возвращается в исходное состояние, т,е, в "0", от фронта тактового импульса, но с задержкой, определяемой элементом 11 задержки.Элементы И-НЕ 1-3 совместно с конденсатором 4 формируют на выходной шине 5 отрицательный импульс длительностью не больше величины задержки в элементе 11 задержки, если действует тактовый импульс на шине 6. Начало формирования выходного импульса совпадает с действием фронта тактового импульса.Таким образом, на выходной шине 5 образуется нулевой потенциал длительностью, определяемой перезарядом конденсатора 4, но не больше величины задержки элемента 11 задержки, причем синхронно с действием фронта тактового импульса на шине 6, а последующие тактовые импульсы не вызывают формирования выходного импульса, синхронно с тактовым, до тех пор, пока вновь не будет образован фронт импульса управления.Формирователи 7 и 9 коротких импульсов могут быть выполнены по одинаковой схеме..Самборска исн Заказ 953/52 Тираж 879ВНИИПИ Государственного комитета по изобретени113035, Москва, Ж, Раушская и ГКНТ СС тиям4/5 и о 11роизводственно-издательский комбинат Патент , г.ужгор агарина, 101 31465935 4Ф о р м у л а и з о б р е т е н и я логического элемента И-НЕ, другоиГенератор импульсов по авт.св. вход которого соединен с вторым Ф 1221728, о т л и ч а ю ш и й с я входом второго логического элемента тем, что, с целью повышения надежнос- В И-НЕ и с выходом первого формировати формирования выходного импульса теля импульсов, вход которого соедисинхронно с тактовым при любой дпи- нен с шиной тактовых импульсов, вход тельности импульса управления, в не- второго формирователя импульсов саго введены пеРвый и второй формиро- единен с шиной импульсов управления, ватели импульсов, элемент задержки 10 а выход - с одним из входов пятого и четвертый и пятый логические эле- логического элемента И-НЕ, другой менты И-НЕ, третий вход второго ло- вход которого соединен с выходом гического элемента И-НЕ соединен с элемента задержки, вход которого совыходом пятого логического элемента единен с выходом четвертого логичес- И-НЕ и с одним из входов четвертого 1 б кого элемента И-НЕ.1
