Генератор импульсов

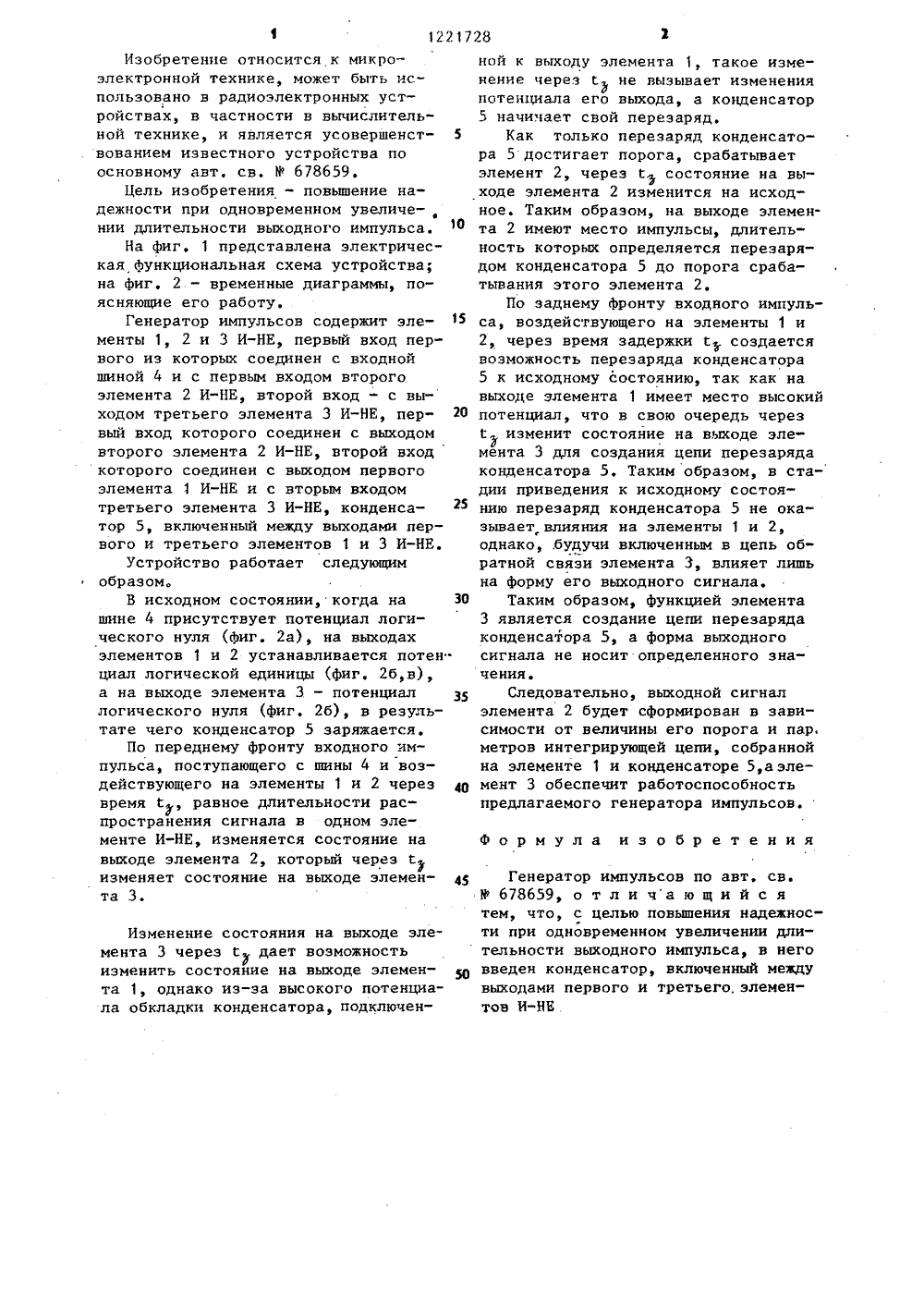

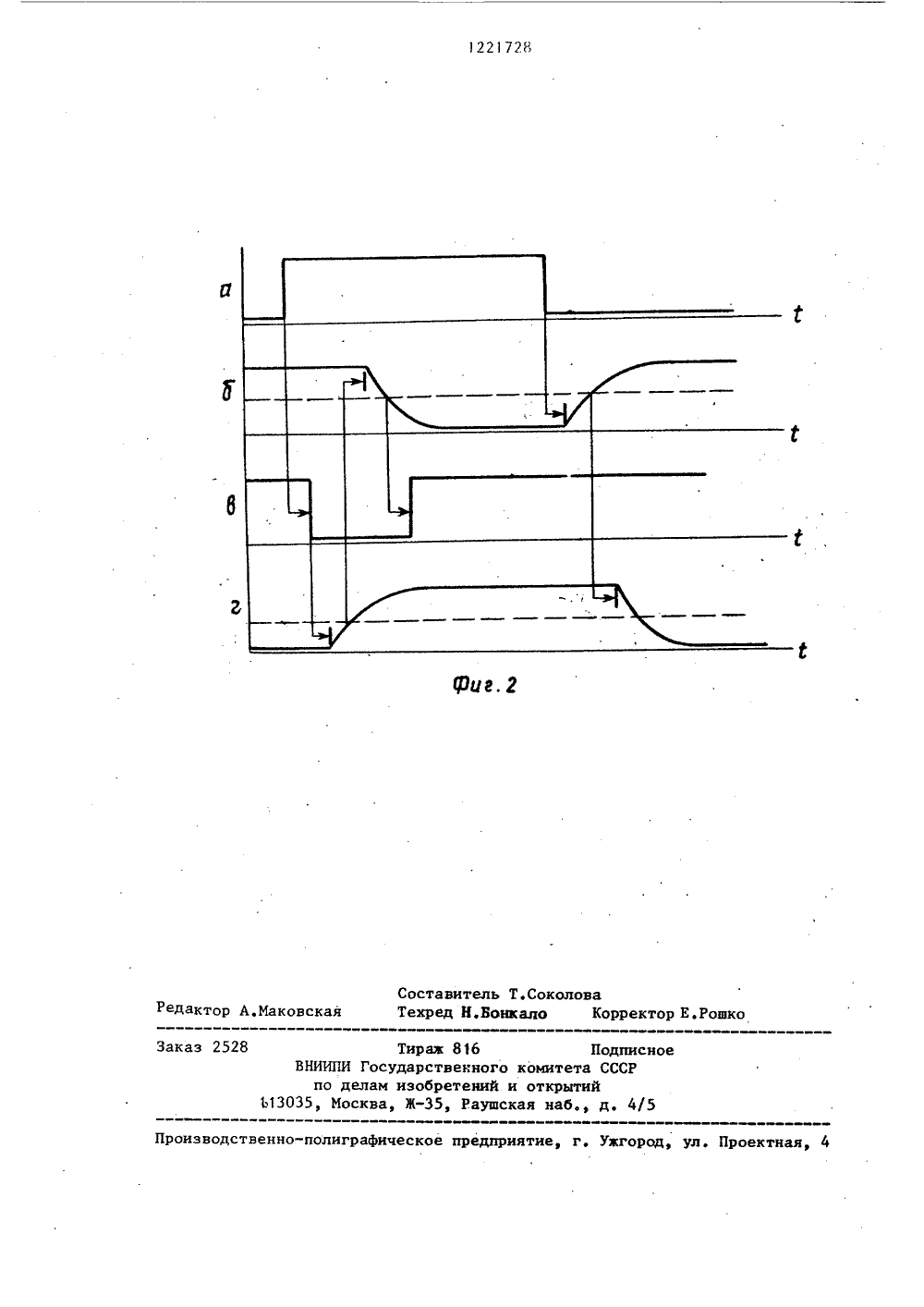

/284 159 4 ТЕЛ ЬСТВ сит сигналты 1,Элеменкондебудет о СССР1977. велич тегри к микр ляет п денса полни СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ НИЕ ИЗО Н АВТОРСКОМУ(57) Изобретение относитсяэлектронной технике и позв надежность при одновременном ении длительности выходного а. Устройство содержит элемен и 3 И-НЕ, входную шину 4. т 3 создает цепь перезарядки сатора 5, выходной элемент 2 сформирован в зависимости от ны его порога и параметров инуюп 1 ей цепи на элементе 1 и кон оре 5. 2 ил. Изобретение - доельное к авт, св. В 678659.Изобретение относится к микроэлектронной технике, может быть использовано в радиоэлектронных устройствах, в частности в вычислительной технике, и является усовершенствованием известного устройства поосновному авт. св. Ф 678659.Цель изобретения - повышение надежности при одновременном увеличе-нии длительности выходного импульса.На фиг. 1 представлена электрическая функциональная схема устройства;на фиг, 2 - временные диаграммы, поясняющие его работу,Генератор импульсов содержит элементы 1, 2 и 3 И-НЕ, первый вход первого из которых соединен с входнойшиной 4 и с первым входом второгоэлемента 2 И-НЕ, второй вход - с выходом третьего элемента 3 И-НЕ, первый вход которого соединен с выходомвторого элемента 2 И-НЕ, второй входкоторого соединен с выходом первогоэлемента 1 И-НЕ и с вторым входомтретьего элемента 3 И-НЕ, конденсатор 5, включенный между выходами первого и третьего элементов 1 и 3 И-НЕ.Устройство работает следующимобразом.В исходном состоянии, когда на 30шине 4 присутствует потенциал логического нуля (фиг. 2 а), на выходахэлементов 1 и 2 устанавливается потенциал логической единицы (фиг, 2 б,в),а на выходе элемента 3 - потенциаллогического нуля (фиг. 2 б), в результате чего конденсатор 5 заряжается.По переднему фронту входного импульса, поступающего с шины 4 и воздействующего на элементы 1 и 2 через 40время г, равное длительности распрострайения сигнала в одном элементе И-НЕ, изменяется состояние навыходе элемента 2, который черезизменяет состояние на выходе элемента 3. Изменение состояния на выходе элемента 3 через С дает возможность изменить состояйие на выходе элемента 1, однако из-за высокого потенциала обкладки конденсатора, подключенной к выходу элемента 1, такое изменение через С не вызывает изменения потенциала его выхода, а конденсатор 5 начинает свой перезаряд.Как только перезаряд конденсатора 5 достигает порога, срабатывает элемент 2, через , состояние на выходе элемента 2 изменится на исходное. Таким образом, на выходе элемента 2 имеют место импульсы, длительность которых определяется перезарядом конденсатора 5 до порога срабатывания этого элемента 2.По заднему фронту входного импульса, воздействующего на элементы 1 и 2, через время задержки г 5, создается воэможность перезаряда конденсатора 5 к исходному состоянию, так как на выходе элемента 1 имеет место высокий потенциал, что в свою очередь черезизменит состояние на выходе элемента 3 для создания цепи перезаряда конденсатора 5. Таким образом, в ста" дии приведения к исходному состоянию перезаряд конденсатора 5 не оказывает влияния на элементы 1 и 2, однако, .будучи включенным в цепь обратной связи элемента 3, влияет лишь на форму его выходного сигнала.Таким образом, функцией элемента3 является создание цепи перезаряда конденсатора 5, а форма выходного сигнала не носит определенного значения.Следовательно, выходной сигналэлемента 2 будет сформирован в зависимости от величины его порога и пар, метров интегрирующей цепи, собранной на элементе 1 и конденсаторе 5,а элемент 3 обеспечит работоспособность предлагаемого генератора импульсов.формула изобретенияГенератор импульсов по авт. св.В 68659, о т л и ча ю щ и й с я тем, что, с целью повышения надежности при одновременном увеличении длительности выходного импульса, в него введен конденсатор, включенный между выходами первого и третьего. элементов И-НЕ1221728 Ди Составитель Т.СоколоваТехред К.Бонкаяо Корректор Е.Рошко едактор А,Маковска Заказ 2528 Тираж 81 б Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий Ы 3035, Москва, Ж, Раушская наб., д, 4/5
