Генератор импульсов

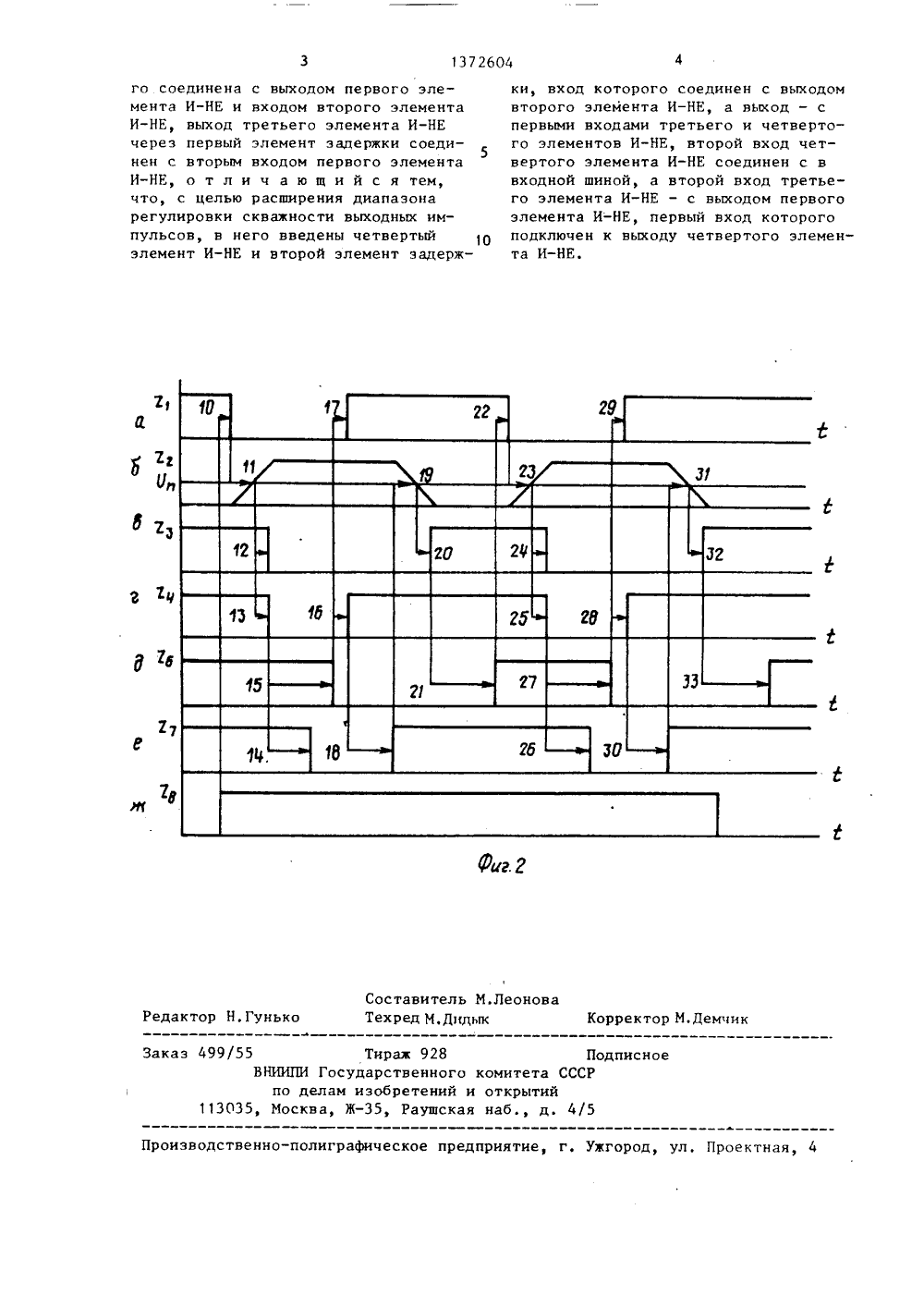

-Н иг И Е и второго элемента задержки. На ф . 1 показаны элементы И-НЕ 1, 2, 3 и 4, конденсатор 5, элементы 6 и 7 задержки, входная шина 8, выходная шина 9. Работа устройства поясняется временными диаграммами, приведенными в описании изобретения. На выходной шине 9 получают импульсы, период колебаний которых определяется суммой задержки С и С и временем перезарядки конденсатора 5, где с,и время задержки соответственйо на элементах 6 и 7. Скважность выходных импульсов зависит от соотношения задержек 1 и С, при соблюдении условия ССъ Диапазон регулировок сф скважности расширяется от области высоких частот к области низких частот и может достигать высоких величин скважности, 2 ил ГОСУДАРСТ 8 ЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к импульсной технике и может быть использовано в устройствах дискретной обработки информации. Цель изобретения расширение диапазона регулировки скважности выходных импульсов - достигается за счет введения в генератор импульсов четвертого элемента 1372604 АИзобретение относится к импульсной технике и может быть использовано в устройствах дискретной обработки информации, 5Цель изобретения - расширение диапазона регулировки скважности выходных импульсов.На фиг. 1 представлена функциональ ная схема устройства; на фиг, 2 - 1 О временные диаграммы, поясняющие его работу.Генератор содержит элементы И-НЕ 1-4, конденсатор 5, элементы 6 и 7 задержки, входную 8 и вьосодную 9 ши ны, при этом первый вход элемента И-НЕ 1 соединен с первой обкладкой конденсатора 5, вторая обкладка которого соединена с выходом элемента И-НЕ 1 и входом элемента И-НЕ 2, вы ход элемента И-НЕ 3 через первый элемент 6 задержки соединен с вторым входом элемента И-НЕ 1, вход второго элемента 7 задержки соединен с вьпсодом элемента И-НЕ 2, а выход - с первыми входами элементов И-НЕ 3 и 4, второй вход элемента И-НЕ 4 соединен с входной шиной 8, а второй вход элемента И-НЕ 3 - с выходом элемента И-НЕ 1, выход элемента И-НЕ 3 соединен с выходной шиной 9, выход элемента И-НЕ 4 соединен с первым входом элемента И-НЕ 1.Генератор работает следующим образом. 35Когда на шине 8 действует нулевой потенциал (фиг.2 ж), то на выходах элементов И-НЕ 4, 2, 3 потенциал логической единицы, а следовательно, такой же потенциал будет и на вьмодах 40 элементов 6 и 7 задержки (фиг.2 д,е). На выходе элемента И-НЕ 1 действует в этом случае нулевой потенциал, что определяет исходное положение заряженного конденсатора 5. 45При подаче разрешающего потенциала "Лог.1" на шину 8 срабатывает элемент И-НЕ 4 и на его выходе (фиг.2 а) образуется нулевой потенциал через время распространения сигнала в этом элементе Счто соответствует переходу 10 (фиг.2).Элемент И-НЕ 1 начинает закрываться, образуя цепь перезаряда конденсатора 5. При достижении на вьмоде элемента И-НЕ 1 уровня порогов элементов И-НЕ 2, 3 (фиг.2 б), пороги которых условно принимают одинаковыми (переход 11), срабатывают элементы И-НЕ 2 и 3, что соответствует переходам 12 и 13 соответственно в нулевое состояние. Через времяравное времени задержки сигнала в элементе 7, появляется нулевой потенциал на его вьмоде (переход 15), а на выходе элемента 6 (фиг.2 е) появляется нулевой потенциал через время С (переход 14). При выполнении условияс с 7 выход элемента 6 приобретает нулевой уровень раньше или одновременно с выходом элемента 7 (фиг,2 д). От спада потенциала на выходе элемента 7 элемент И-НЕ 3 (переход 16) и элемент И-НЕ 4 (переход 17) переходят в единичное состояние.Переход 16 вызывает задержку передачи единич .ого потенциала на выход элемента 6 и на время перехода 18 блокирует срабатывание элемента И-НЕ 1 и начало перезаряда конденсатора 5 в первоначальное состояние. Переход 18 вызывает перезаряд конденсатора 5. При достижении уровня порога срабатывания (переход 19) элемент И-НЕ 2 переходит в состояние единицы (переход 20), что вызывает переход элемента 7 в единичное состояние (переход 2 1), по которому элемент И-НЕ 4 переходит в нулевое состояние (переход 22),Если действие разрешающего потенциала на шине 8 прекращается, то генератор занимает исходное состояние.Таким образом, на шине 9 получают импульсы, период колебаний которых определяется суммой задержки С, ии временем перезаряда конденсатора 5. Скважность выходных импульсов зависит от соотношения задержек Т и С при соблюдении условияДиапазон регулировок скважностей расширяется от области высоких частот к области низких частот и ограничен лишь величинами практической осуществимости задержек, причем можно достигать очень высоких величин скважности при С,11, т.е.скважность зависит не только от С, и 36% но и от величины задержки С)5 у вносимой конденсатором 5.Формула изобретенияГенератор импульсов, содержащий первый элемент И-НЕ, первый вход которого соединен с первой обкладкой конденсатора, вторая обкладка которо1372604 г,2 Составитель М,ЛеоноТехред М.Дидык едактор Н.Гунь ррек ем Заказ 49 9/55 Тираж 928 ВНИИПИ Государственного по делам изобретений 3035, Москва, Ж, Раушскаписное итета СС ткрытии аб., д. иэводственно-полиграфическое предприятие, г. Ужгород, ул ктная,го соединена с выходом первого элемента И-НЕ и входом второго элемента И-НЕ, выход третьего элемента И-НЕ через первый элемент задержки соеди 5 нен с вторым входом первого элемента И-НЕ, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона регулировки скважности выходных импульсов, в него введены четвертый элемент И-НЕ и второй элемент задержки, вход которого соединен с выходомвторого элемента И-НЕ, а выход - спервыми входами третьего и четвертого элементов И-НЕ, второй вход четвертого элемента И-НЕ соединен с ввходной шиной, а второй вход третьего элемента И-НЕ - с выходом первогоэлемента И-НЕ, первый вход которогоподключен к выходу четвертого элемента И-НЕ,
