Краев

Номер патента: 891819

Опубликовано: 23.12.1981

Авторы: Клюев, Комиссаров, Краев, Смазнов

МПК: D04C 3/18

Метки: коклюшка, машин, плетельных

...закреплено расположенное внутри стакананатяжное устройство, состоящее изстержня 7 с надетой на него пружиной 8 и ползуна 9 с натяжными роликом 10, Сверху на крышке закреплены Фильера 11 для схода проволокии стопор 12 в виде вилки с пружиной 13, Средняя часть вилки расположена снаружи крышки, а концы пропущены через отверстия крышки, На крышке закреплены отклоняющие ролики14, а на стойке 15, установленнойна стакане 2, - отклоняющий ролик 16.На ползуне 9 имеются выстулы 17, вохватывающие реборды натяжного ро. Лика 10 с радиальным зазором междукими, не превышающим диаметр проволо"ки, и на одном из выступов 17 закреплена пру ина 18 для предотвращения выпадения проволоки с ручья ролика 10 при настройке машины и обеспечения удобства...

Номер патента: 889024

Опубликовано: 15.12.1981

Авторы: Бутин, Краев, Красильников, Слободяник, Тараканов

МПК: B01D 3/32

Метки: колонна, ректификации, экстрактивной

...экстрактивной ректифцкаццц, содерЯхт) )4 Ф11 а чертеже представлена схематично колонна экстрактивной ректификации, иллюстрирую.шая ввод растворителя в колонну,В колонне 1 расположены тарелки 2 снормализованными расстояниями между тарелками и сечениями сливных устройств 3 иглухая тарелка 4, на которой не происходитконтакта между жидкостью и поднимающими.ся по колонне снизу вверх паром. Сечениясливных устройств 5 тарелки ввода растворителя и глухой тарелки 3 увеличень 1 в 5-6раз по сравнению с вышерасположенныминормализованными тарелками для обеспеченияслива жидкости с низкой плотностью вслед.ствие действия поверхностно-активных веществи испарения флегмы за счет теплоты смешения, Ввод растворителя выполнен в виде .кол.лектора 6,...

Номер патента: 886960

Опубликовано: 07.12.1981

Авторы: Воробьева, Краев, Тихонов, Факторович

МПК: B01F 7/16

Метки: смеситель

...закреплена платформа 3. На платформе 3 укреплена стой 886960ка 4, в подшипниках которой смонтирован вал 5. Снаружи на стойке 4 в подшипниковых опорах крепится кривошип 6. В расточке кривошипа укреплен вал 7 мешалки 8. Снаружи к кривошипу 6 прикреплен очистительный нож 9. Цилиндрическая смеси- тельная емкость 10 установлена стационарно соосно с валом 5. Привод мешалки 8 осуществляется от двигателя 11 через ременную передачу 12 к валу 5, а от него через цилиндрические шестерни 13 и 14 к валу 7. На кривошип одевается тормозной шкив 15, а в кожухе 16 подвижно укреплена тормозная колодка 17 с нажимным винтом 18. 15Для работы емкость заполняется сначала жидким материалом. Включается двигатель 11, и мешалка 8 с помощью ременной передачи 12,...

Номер патента: 885256

Опубликовано: 30.11.1981

Авторы: Краев, Кургузов, Петушинский, Решетник

МПК: C13K 1/02

Метки: аппарат, гидролиза, растительного, сырья

...1 установлена центральная перфорированная труба 4, входящая в зону нижней части корпуса 1 и служащая для подачи варочной кислоты. Под верхней горловиной 2 укреплен ороситель,55 60 гического процесса представляет собой 20 выполненный в виде горизонтально расположенного кольцевого коллектора 5, снабженного распределительными перфорированными трубами б и подводящим штуцером 7. Перфорированные трубы 6 расположены вертикально и равномерно рассредоточены вокруг центральной трубы 4 в пространстве между нею и стенкой корпуса 1 и оканчиваются на уровне, где начинается ее перфорация. Нижняя часть корпуса 1 состоит иэ трех частей, первая из которых по ходу технологического процесса представляет собой коническую обечайку 8, вторая -...

Номер патента: 881700

Опубликовано: 15.11.1981

Авторы: Апаев, Краев

МПК: G05D 23/19

Метки: температуры

...преобразователя, подключенного к датчику температуры через усилитель, а выход - к исполнительному элементу через двухпозиционный регулятор.На чертеже представлена структурная схема устройства.Устройство содержит объект 1 регулирования, датчик 2 температуры,подключенный к объекту 1, трехдекадный задатчик 3 температуры, генератор импульсов 4, пороговый элемент 5,инверторы б, реверсивный счетчик 7.Пороговый элемент 5 входами подключен к датчику 2 и трехдекадному задатчику 3 температуры, а выходом -к управляющим входам реверсивногосчетчика 7 непосредственно и черезинвертор б, Счетный вход счетчика 7подключен к генератору импульсов 4,а выход - к цифровому компаратору 8блока управления 9. Другой вход компаратора 8 подключен к датчику 2...

Номер патента: 877800

Опубликовано: 30.10.1981

Авторы: Жилов, Комаров, Краев, Кункс, Лифсон, Симонов, Хуторецкий, Цвит

МПК: H05B 7/144

Метки: группой, печей, руднотермических

...от значения, поддерживаемого при номинальной мощности печи.50 Это объясняется тем, что соотношение реактивной и активной энергиируднотермических нечей, работающихна номинальной мощности и близкой к .нему; находится на оптимальном уров- ББ не, так как практически реактивноесопротивление печного контура не изменяется, поэтому изменение потребляе.ьий энергии таких печей нежелатель35 40 45 50 55 Ь 87780но, а уменьшение потребляемой энергии менее, чем до 0,5 номинальноймощности приводит к снижению надежности работы печи, ухудшению технологического режима и увеличениюудельного расхода электроэнергии и,как следствие, уменьшению выпускацелевого продукта, Следует сказатьтакже, что поддерживать более высокие значения активного сопротивле Ония...

Номер патента: 866209

Опубликовано: 23.09.1981

Автор: Краев

МПК: E21D 11/14

Метки: желобчатого, крепи, податливости, профиля, узел

...податливости крепи,Поставленная цель достигается тем, что закли нивающее устройство выполнено в виде эксцентрикового ролика с эксцентрично расположенными цапфами, при этом ролик установлен с возможностью обхвата днища одного из элементов крепи, а цапфы - с возможностью взаимодействия со скобами.На бщий вид 1; на фиг. фиг. 1 показана рамная крепь, она фиг. 2 - узел 1, на фиг.3 - сечение Б - Б на фиг, 2.Рамная податливая крепь имеет несу 1 цие элементы 1, соединенные внахлестку с помощью фигурных скоб и заклиниваю. щих при повороте эксцентриковых роликов 3, Между роликом 3 и несущим элементом 1 вложена прокладка 4 из материала с заданными фрикционными свойствами для регулирования податливости крепи, Эксцентриковый ролик 3 имеет цапфы...

Номер патента: 863124

Опубликовано: 15.09.1981

Авторы: Гончарук, Краев, Попов, Потапов, Романцев, Финагин, Фоминых

МПК: B21J 9/04

Метки: горизонтальный, пресс

...следующим образом.По загрузочному столу заготовка 14 подается на транспортер 10, который работает непрерывно, благодаря чему заготовка 4 перемещается до упора в отсекатель 11, закрепленный стационарно на раме транспортера О. В момент времени, когда рабочие цилиндры 2 и 3 перемещают траверсу 4 с матрицей 5 и траверсу 6 с пуансоном 7 в крайнее заднее положение, т.е. освобождается пространство для подачи заготовки 14 на ось прессования О, осуществляется от пневмопри - вода 13 подъем рычагов 2 в крайнее верхнее положение (на фиг. 2 обозначено штрихпунктиром), Заготовка 14 захватывается рычагами 12 с транспортером 10 и перекатываясь пз отсекателю 11, а затем только в ручье рычагов устанавливается на ось прессования О. Затем рабочие...

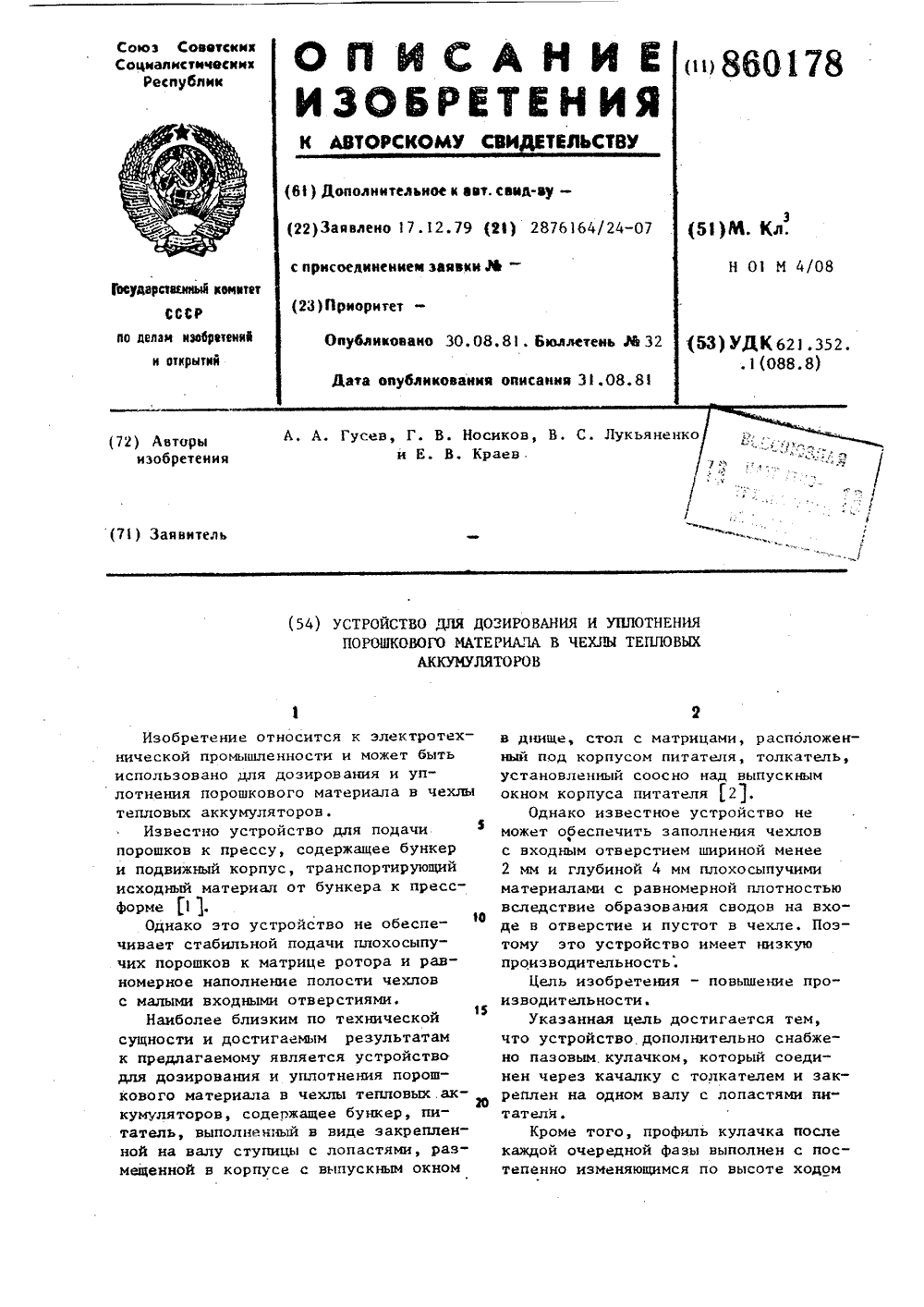

Номер патента: 860178

Опубликовано: 30.08.1981

Авторы: Гусев, Краев, Лукьяненко, Носиков

МПК: H01M 4/08

Метки: аккумуляторов, дозирования, порошкового, тепловых, уплотнения, чехлы

...11. Паэ 18 кулачка 17 выполненс постоянно изменяющимся по высотеходом ведомого звена например, высота хода очередной фазы, обозначенная линией 19, меньше высоты хода 20и т.д.), после каждой фазы поворотакулачка число фаэ и фазовый угол соответствуют числу и порядку расположения лопастей 5 питателя. Кулачок 17установлен на валу 3 так; что при прохождении лопасти над выпускным окномтолкающий механизм 12 через качалку 16 поднят вверх, а в промежуткахмежду лопастями опущен вниз на глубину заданную профилем кулачка, обес)печивая равномерное уплотнение порошка в конце каждого хода толкателя.Вал 3 кинематически связан с привоДом поворота стола 8 ротора машинытак, что в момент поворота стола толкающий механизм 12 всегда находится вверхнем...

Номер патента: 851797

Опубликовано: 30.07.1981

Авторы: Жилов, Комаров, Краев, Кункс, Симонов

МПК: H05B 7/144

Метки: плавки, электроднойэлектропечи

...надежности работы печи.Поставленная цель достигается тем,что при плавке в Фосфорных руднотермических печах измеряют величину сопротивления подэлектродного пространства, электроды поднимают до увеличения этого сопротивления в 1,3-2,5раза выше значениг сопротивления приноминальной нагрузке и повторное :3 хлючение проводят при поднятых электродах.Предлагаемый способ ковэтации опробуется на печи РКЗф мощностью80 МВ А по производству желтого ФосФора, электрический режим которойпри испытании соответствует следующим номинальынм параметрам 17-й ступени регулирования напряжения: активная мощность 50 МВт, рабочий ток62 кА при напряжении ступени 449 В,активное сопротивление ваннымОм.Способ осуществляют следующимобразом,На 17-й рабочей ступени...

Номер патента: 850213

Опубликовано: 30.07.1981

Авторы: Елизаров, Краев, Ягудин

МПК: B02C 19/00

Метки: дробления

...изубчатого валка, установленного свозможностью перемещения по наклона ио смонтированным на раме направляющим.Источники инФормацни,принятые во внимание при экспертизе1, Авторское свидетельство СССРВ 641994, кл. В 02 С 19)00, 19763 В 5 бана конвейера и фрикционные накладки не касаются его. Кроме того, наличие в устройстве подающего конвейера несколько усложняет его конструкцию и для Него требуется дополнитальная площадь, а для его привода дополнительные энергозатраты.Цель изобретения - упрощение устройства и повышение его эксплуатационных возможностей.Поставленная цель достигается тем, что в устройстве, содержащем подакщий транспортер и установленные на раме дробящее приспособление и привод, дрооящее приспособление выполнено в виде...

Номер патента: 847060

Опубликовано: 15.07.1981

Авторы: Кожемякин, Краев, Кречетов

МПК: G01G 19/04

Метки: взвешивания, тележек, транспорт-ных

...веса воспринимается каждым датчиком 6, пре.образуется в электрический сигнал, сигналыот каждого датчика суммируются в симмурующем блоке 7, выход которого соединен срегистрирующим блоком 8. При возможном15 неравномерном распределении груза по объе.му тележки датчики выдают различные поуровню сигналы, однако суммарный сигналв любом случае имеет одинаковое значение. грузопровода, вмонтированных в нее, мем. бран 2, регулируемых опор 3, площадок 4, которые контактируют с мембранами 2, а винты 5 опираются на силоизмерительные тензорезисторные датчики 6, подающие сигналы на суммирующий блок 7, откуда суммарный сигнал поступает на регистрирующий блок 8, На мембранах 2 установлена взвешиваемая тележка 9.Используемые в устройстве мембраны 2...

Номер патента: 845021

Опубликовано: 07.07.1981

Авторы: Краев, Кузьмин, Купцова, Спинко, Эльдаров

МПК: G01K 15/00

Метки: градуировки, датчиковтеплового, потока

...8 в горизонтальном направлении, перпендикулярном направлению движения каретки 3, По линии, параллельной направляющим 2, в плите 9 расположены гнездо для абсолютного приемника 10 лучистого теплового потока и термостатированное гнездо для установки градуируемого приемника1 лучистого теплового потока. Термостатированное гнездо представляет собой емкость 12 типа сосуда Дьюара (для хладагента, например жидкого азота) с защитным кожухом 13, присоединенным к горловине емкости 12 и нижней стороне верхней плиты 9, Между зашитным экраном 4 и плитой 9,5 10 15 20 25 зо 35 4 О 45 50 55 в которой выполнено отверстие 14, концентрично кожуху 13 установлено герметизируюшее кольцо 15, также не позволяющее выходить газообразному азоту под защитный экран...

Номер патента: 843115

Опубликовано: 30.06.1981

Авторы: Краев, Пекне, Русаков

МПК: H02K 15/06

Метки: двухслойной, магнитопровода, обмоткив, пазы, статораэлектрической, укладки

...шагу обмотки.Держатель 2 (фиг.2 и 3) состоит из стального корпуса 3, в котором выполнен клиновой паз 4, распорного стального клина 5, прижимной пласти- Щ ны б, в которой выполнен паз 7. С помощью шпильки 8 и гайкй 9 обеспечивается расклиновка стенок корпуса 3 и прочное крепление держателя 2 в пазу статора. Держатели могут выполняться не на всю глубину паза и радиальное их положение в пазах обеспечивается ограничительными прокладками 10 разной высоты, благодаря чему укладка первых трех-четырех шагов катушек ведется ступенчато (на 3- 30 5 мм между смежными катушками), Последнее необходимо для того, чтобы, уменьшить изгиб лобовых частей этих катушек при укладке их в пазы. В последующие пазы нескольких шагов З 5 обмотки устанавливают...

Номер патента: 843114

Опубликовано: 30.06.1981

Авторы: Краев, Пекне, Русаков

МПК: H02K 15/04

Метки: катушекэлектрических, машин

...создания усилия сжатия прессовочных планок. При Аеобходимости в устройстве могут также фиксироваться выводные концы катушек с помощью гребенок (не показано).Устройство с уложенными катушками загружают в котел для пропитки эпоксидным компаундом.Предлагаемое устройство для изготовления катушек электрических машин позволяет повысить электрическую прочность изоляции обмотки, вследствиеуменьшения деформации лобовых частейпутем выполнения катушек правильнойгеометрической формы и снизить трудоемкость изготовления обмотки, чтоособенно важно при изготовлении катушек с полностью отвержденной по всемупериметру изоляцией, у которых де"формация при укладке в статор должнабыть минимальной. формула изобретения Устройство для изготовления катушек...

Номер патента: 830207

Опубликовано: 15.05.1981

Автор: Краев

МПК: G01N 24/02

Метки: жидкости, намагничивания, поляризатор

...винтовой линии вдоль боковой поверхности сердечника, При работе поляризатора с агрессивными жидкостями5его внутреннюю поверхность покрываюттонким слоем стойкого к агрессивФормула изобретения торцовыми поверхностями поляризатора значительно ухудшаются гидродинамические характеристики (коэффициент сопротивления) последнего,Наличие на торцовой поверхностисердечника конического выступа иконического выхода на верхней крышке ярма ухудшает однородность магнитного поля поляризатора и поэтомукоэффициент использования магнитного поля невелик,Цель изобретения - повышение коэффициента использования магнитногопотока,Поставленная дель достигаетсятем, что в поляризаторе для намагничивания жидкости аксиально-симметричной конструкции, состоящей из...

Номер патента: 825079

Опубликовано: 30.04.1981

Авторы: Бердичевский, Гайдукова, Ержанов, Краев, Левин, Либов, Орлов, Радзевич, Сорокатый, Шилова

МПК: A61K 31/00, A61P 9/10

Метки: 825079

...на верхушку, переднюю боковую стенку и на переднюю часть межжелудочковой перегородки.Данные 35 прекордиальных отведений составлены в виде картограмм.Сумма информативных отведений 20, сумма подъемов 8 Т (ЕЯТ) 61 мм, среднее значение ЯТ (МЬТ) 3,05 мм.Проведено лечение: внутривенное вливание 5/,-ного раствора глюкозы 200,0; инсу 40 лин 6 ед., 1 О/-ный хлористый калий 15,0;гепарин 10000 ед. в/в, а затем в/м; фентанил 2,0; дроперидол 2,0; 5/о-ный раствор глюкозы 20,0; нонахлазин 0;03 по 2 таблетки 3 раза в день.Спустя 3 ч 10 мин после поступления на4 ЭКГ по данным 35 прекордиальных отведений сумма информативных отведений 20, сумма подъемов ЯТ (БЬТ) 72,5 мм, МЬТ 3,625 мм.П р и м е р 4. Больной 40 лет, с резкимизагрудинными болями...

Номер патента: 822032

Опубликовано: 15.04.1981

Авторы: Бяширов, Койнаш, Краев, Летуновский

МПК: G01P 3/36

Метки: датчик, изображения, скорости

...9-9 пвыходы которого подсоединены к входамсхемы ИЛИ 11. При наличии импульсана 1-м выходе блока 10 ключ 8 Е пропускает значение времени задержки 7 к из регулируемой линии задержки 4 вделитель 91, на второй вход котороподана величина базы ), известгоная из конструкции панели фотоприемников. Результат деления 1 к/7 кс выхода схемы поступает на выходнойперемножитель 13, на второй вховходФормула изобретения 1. Датчик скорости изображения, 60 установленный на носителе и содержащий объектив, два разнесенных по продольной оси носителя фотоприемника, последовательно соединенные блок регулируемой задержки, перемножитель, 65 интегратор, экстремальный регулятор,которого подается величина косинусаугла тангажа с датчика 14. На...

Номер патента: 820937

Опубликовано: 15.04.1981

Авторы: Гасилов, Гончарук, Краев, Попов, Потапов, Романцев, Софьин

МПК: B21B 21/02

Метки: валок, пилигримовой, прокаткитруб

...труб, содержащий рабочий и нерабочий калибры, несущий их вал и элементы крепления калибров снабжен втулкой, имеющей на наружной поверхности центральный кольцевой выступ, ,под который на внутренних поверхностях рабочего и нерабочего калибров выполнены пазы, и ее фиксаторами отпроворота относительно вала и нерабочего калибра,Такое выполнение валка позволяетповысить его жесткость за счет того,что вал не ослаблен сверлениями подштифты для крепления калибров. Введение фиксатора в соединение нерабочего калибра с втулкой и втулки с валомпозволяет исключить воэможность проворота калибра, не снижая сопротивления валка нагрузкам. Для повышенияжесткости паэ под фиксатор выполняется в теле нерабочего алибра,практически не воспринимающего...

Номер патента: 820935

Опубликовано: 15.04.1981

Авторы: Гасилов, Гончарук, Краев, Минтаханов, Попов, Потапов, Романцев

МПК: B21B 19/02

Метки: заготовкипод, подготовки, прошивку

...косорасположенные в нейприводные валки, установленный на 5 заднем торце станины желобчатый лоток, механизм зацентровки заготовки, его рычажный привод качания, лоток на станине установлен шарнирнои снабжен рычагоМ с продольным пазом О под который на одном из рычагов при 820935вода качания механизма зацентровкизаготовки выполнены упоры,Данное устройство позволяет исключить разворот коротких заготовокв момент их вывода иэ валков для передачи на следующие технологическиеоперации.На фиг. 1 и 2 показано устройстводля подготовки заготовки под прошивку1Устройство для подготовки заготов- Оки под прошивку включает станину 1,косорасположенные в ней приводныевалки 2, шарнирно установленный назаднем торце станины желобчатый лоток 3, снабженный...

Номер патента: 807260

Опубликовано: 23.02.1981

Авторы: Краев, Машкович, Минаков

МПК: G06F 3/08

Метки: ввода, информации

...информационного разряда. 45Эта кодовая комбинация через элементы8 поступает на промежуточный регистр 7,запоминается этим регистром и поступаетна входы дещифратора 1. Эта же кодоваякомбинация поступает сузла 6 считьвания на приемный регистр 5, но прием кода(регистрация) этим регистром не происходит ввиду отсутствия сигнала на разрешающем входе регистра 5 (на выходесхемы ИЛИ 4),55 После этогос узла 6 считывания по.ступает считанный с носителя код инфор 0 4мационного разряда и, одновременно, импульс на счетный вход триггера 9.По переднему фронту этого импульсасрабатьвает триггер 9, запрещая поступление кода информационного разряда напромежуточный регистр 7,В момент срабатьвания триггера 9 наего входе, соединенном с входом...

Номер патента: 806468

Опубликовано: 23.02.1981

Авторы: Голубев, Дюдиков, Краев, Лукьяненко, Назаров, Эйдель

МПК: B30B 11/02

Метки: изделийиз, порошковых, прессования

...и подшипник 12, Положение пуансона определяет объем полости 21 пресс-йорьы, где йормируется доза сыпучего материала. Положение пуансона регулируется винтами 10. Регулировка необходима при возможных изменениях плотности сыпучего материала.Подготовка устройства к работе заключается в том, чтобь 1 отмеренная доза материала, находящегося в разрыхленном состоянии, полностью вмещалась в объем полости 21 без остатка, Это достигается регулировкой положения плоскости 7 пуансона в пресс-Форме 3 при помощи винтов 10.Устройство работает следующим образомВ пресс-Форму 3 загружается строго определенная доза материала, после 20 чего принудительно опускается вращающийся пуансон до упора в торец 20. При этом упругие элементы 16 сжимаются, выбирая зазор...

Номер патента: 804620

Опубликовано: 15.02.1981

Авторы: Бутин, Горбик, Краев, Красильников, Павлов, Сараев, Смирнов, Тараканов

МПК: C07C 7/04

Метки: разделения, угле-водородов, фаркций

...при ректификации ее от тяжелых углеводородовl причем при их содержании во фракции 0,1-0,15 вес. углеводородная часть бокового отбора десорбера в основном состоит из бензола и толуола. При увеличении содержания углеводородов С 6 и выше в сырье, подаваемом в колонну экстрактивной ректификации, до 0,6 в состав бокового отбора входит до 1,5 вес. алкилзамещенной ароматики С,1-С, но содержание тяжелых углеводородов в сырье 0,6 вес. бывает только при нарушении технологического режима.П р и м е р 1, Изоамилен-изопреновую фракцию, полученную дегидрированием изоамиленов на кальций-никельфосфатном катализаторе, содержащую, вес.:углеводороды С 4 1,2Парафины С 10,0К милены 8,0Диолефины С. 33,0Изоамилены 45,3глеводородов С и выше 2,5, направляют...

Номер патента: 804618

Опубликовано: 15.02.1981

Авторы: Бутин, Горбик, Краев, Красильников, Павлов, Сараев, Смирнов, Тараканов

МПК: C07C 7/00

Метки: экстрагента

...с 0,30 кг/час (0,05 отциркулирующего) экстрагента, отбираемого по линии 11 из линии десорбированного экстрагента,и имеющего составвес.Ъ: воды 5; нитрита натрия 0,03,вес димеров пентадиенов 1 и тяжелос, го остатка 0,2 и по линии 10 подаютв колонну 12 для отделения от тяжелого остатка и солей. С верха колонны 12 отбирают 120,7 кг/час регенерированного от тяжелого остаткай-МП и возвращают в систему экстрактивной ректификации. Из куба колонныотбирают 0,09 кг/час смеси тяжелогоостатка, нитрита натрия и раст-.:ворителя, с содержанием й - МП15 0,005 кг/час.Пробег кипятильников колонны 3 десорбции в этом случае составляет9 месяцев, среднегодовые потери рабочего времени составляют 250 ч. - 20 , При отборе экстрагента по линии 5в паровой фазе...

Номер патента: 803067

Опубликовано: 07.02.1981

Авторы: Краев, Купчиков, Николаенко, Федоров, Федоровский

МПК: H02G 11/02

Метки: неподвижного, обектак, подвижному, подвода, электро-энергии

...свободно расположенными на валах и жестко связанными с концами на правляющего элемента, при этом длина направляющего элемента больше расстояния между валами. На фиг. 1 показан общий вид устройства; на фиг. 2 - сечение А - А фиг. 1.На направляющем элементе 1, выполненном в виде ленточной пружины, закреплены токоведущие провода 2, идущие от неподвижного основания 3 к подвижному механизму 4, который осуществляет возвратно- показательное движение вокруг оси 5. На основании 3 и механизме 4 жестко закреплены валы 6, сопрягаемые с поворотными втулками 7. С помощью накладок 8 обеспечивается крепление втулок 7 к концамконец которой расположен на неподвижном основании, а другой - на подвижном механизме, и токоподводящие провода, расположенные на...

Номер патента: 792016

Опубликовано: 30.12.1980

Авторы: Карасев, Краев, Кучкин, Флеров

МПК: F16J 15/447

Метки: гидродинамическое, уплотнение

...с заз 0130 м по Отно 113(П 1 кЗ к гладкомуторцу импеллерд, пр этом ус.яг 3(тйзазОО с 306.(1 с Оад 1 ПГИны;5 зс),303 ок Меж"ДУ СТгПЕЙ ДОГГОЛЦ;1 ТЕЦЬЦОГО (ПИСЗК 3 ЦПОД ЕР) нос ТЬ Ю и 9 (Д,Д 1 ЛД)то 5 То)ИГЕ (П.ГГЛт 3 ЭГ) (1 ЦГГПСКОЛЬЭВОН )ЫСТУ П,1 д Чг)ЕТЕКЕ ИЗО)Ог(Гг:Нгд :Г.". уттлотцеп с, ОбпПЙ В д, вдс зУотс)о(от 30 со г)рг тИГ(и Г)п; .:(ИЙКОРИТ 3 ОГЗДЦЦ 1 ЕНИ,СтгцтИС О г 3 ;П цц , ,) т 6 г )Е Й г т ,. С 3 т3т С )тОРОй УСтаЦОВЛЕ РЕГ ИДЛЬЦЫЙ тг 3 ЦС)л;Е(3 4жестко связал ц. Й 3 дпо,;11 д пе 13Л 1 глдкой ст(л 301 Гхт це; ЛЕра ВтПОИ 1 И КелтОЙ тС , ,;ОСВОМ ЗДЗО 3 ЛЛг; Лтгт(оц (г)ооцотт Иг 5,.ПЕЛЛЕрд и НЕ;Олг Ижцои СТС КО 1(,тЭГ ту( дПОГггтПЕН С 3060 дгО В 13 ц;с.;л и Йс) гсто 1 ии ,ТЕЛЬЦ 1 ГИ ДИСК т СО Сг ИЦЗг 1 С) гс о3;...

Номер патента: 791808

Опубликовано: 30.12.1980

Авторы: Ахлынин, Краев

МПК: D01H 13/16

Метки: обрыва

...выполнен в виде кольца, ограничивающего конус плетения и расположенного между коклюшками и натяжным приспособлением нлетельной машины. При этом кольцо выполнено разъемным.Конструкция предлагаемого устройства показана на чертеже.На станине 1 в волнообразном пазу 2 расположены коклюшки 3, нити (проволочки) 4 от коклюшек 3 заплетены в ленту 5, перемещенную на натяжное приспособление 6. Между натяжным приспособлением 6 и коклюшками 3 помещен чувствительный элемент, выполненный в виде разъемного кольца резонатора 7 с акустическим датчиком 8; Кольцо-резонатор 7 крепится к поддерживающей его опоре через амортизирующие элементы 9. Кольцо-резонатор 7 ограничивает конус плетения снаружи или изнутри (на чертеже снаружи).Формула изобретения...

Номер патента: 787773

Опубликовано: 15.12.1980

Авторы: Антонов, Долгов, Ерошин, Иванов, Косенко, Краев, Лукьяненко, Матвеев, Меклер, Оршанский

МПК: F21V 19/02

Метки: батарей, блокэлементов, солнечных, стенд

...содержит основание 1, стол 2 для крепления блок-элементов 3, осветитель 4, оптический фильтр 5 и механизм перемещения осветителя 6.Осветитель 4, оптический фильтр 5 истол 2 установлены на полуосях 7, 8, 9 с возможностью поворота вокруг последних.2 в Для удобства работы стол 2 наклоненотносительно горизонтальной плоскости под углом 10 в . Главная оптическая ось осветителя 4 и оптического фильтра 5 проходит через центр стола 2 и наклонена отно787773 Формула изобретения 2 6 3сительно вертикальной оси под углом 10 - 30. Стол для блок-элементов снабжен ограничительной планкой 10. На стенде установлен измерительный прибор 1.Работа стенда заключается в следующем.Цепочка блок. элементов 3 кладется на наклонный стол 2 таким образом, чтобы...

Номер патента: 787449

Опубликовано: 15.12.1980

Авторы: Абраменко, Гориславец, Дмитриев, Краев, Мальцев, Махорин, Серый

МПК: C10G 9/16

Метки: аппарат, закалочно-испарительный

...расположенную внутри обечайки между 60 газораспределительной решеткой и трубами пароперегревателя, зону окончательной закалки и перегрева пара, расположенную в псевдоожиженном слое в зоне пучка труб пароперегревателя, и б 5 зону охлаждения частиц слоя, подогрева пита 7 ельной воды и ее испарения, расположенную в кольцевом пространстве Между обечайкой и корпусом аппарата, В зоне предварительной закалки контактный газ пиролиэа практически мгновенно охлаждается частицами промежуточного теплоносителя, охлажденного в зоне подогрева питательной воды - до относительно низких температур - 200-250 С, Это приводит к сокращению времени закалки продуктов пиролиза и, следовательно, к снижению потерь целевого продукта.Кроме того,за счет...

Номер патента: 743690

Опубликовано: 30.06.1980

Авторы: Гранкина, Ибрагимов, Кожевников, Краев, Мирошниченко, Эпштейн

МПК: B01D 11/02

Метки: гидролиза, растительного, сырья

...гплролизата на 11 фазе гидролпза. В коническойчасти корпуса расположены дополнительные перфорированные фильтрующие трубки б. Высота этих трубок равна высотеконуса корпуса. Трубки б подведены кколлектору 7 подачи пара. Одновременнотрубки б служат для выдачи полученногона 11 фазе гидролизата. Коллектор 5 соеЗО динен через штуцер 8 с трубопроводом О, коллектор 7 через штуцер 10 - с труоонроводом 1.Для отбора фурфурол-содержащих паров гндролизапнарат снабжен штуцером 12. Выгрузка лигнина осуществляется через нижнюю горловину и клапан 1 э.Мстройство работает следующим обраБ корпусезагружают пропитанное 8 -10% серной кислотой сырье. После загрузки сырья осуществляют прогрев гидролнзусмой массы путем подачи острого пара через коллектор 7...
