F21V 19/02 — с возможностью регулировки, например для фокусировки

Номер патента: 10335

Опубликовано: 29.06.1929

Автор: Рудометов

МПК: F21V 19/02

Метки: ламп, поддерживающее, электрических

...требуемом пожет олож Поддерживающее приспособление для электрических ламп, характеризующееся применением гребенки 4, отжимаемой пружиной 5 к верхнему краю прорези 3 в станине 2 и прикрепленной к поворотному вокруг оси 7 рычагу б, сочлененному с несущим патрон рычагом 11 при посредстве скользящего в вырезах 8 и 13 этих рычагов зажима 10. Предлагаемое приспособление имеет целью получение возможности поворота, укрепленной на нем,лампы в любом направлении и изменения угла падения лучей ее, путем нажима от руки на пружинную гребенку, при чем установка лампы в этом положении автоматически фиксируется,На чертеже фиг. 1, 2 изображают вид предлагаемого приспособления в двух проекциях с разными положениями лампы.Через прорезь 3, в станине 2...

Номер патента: 73535

Опубликовано: 01.01.1948

Автор: Кокаровцев

МПК: F21V 19/02

Метки: двух, кинозала, ламп, проекторов, проекционных, регулировки

...металлическая пластина (кашетка), укладывающаяся в фильмовый канал широкопленочного или узкопленочного аппарата, ц в ней делается потребное количество отверстий, необходимых для определения величины светового потока. Благодаря этому на экране могут быть получены светлые поля, ограниченные темным фоном. Светлое поле может быть любой формы, но расположено так 1 например, в шахматном порядке), чтобы его край мог быть совмещен с таким же полем другого проектора.После совмещения визуально определяется, насколько световые потоки равноценны. При необходимости можно одновременно сравнивать световые потоки нескольких проекторов. Применение для этой цели какого-либо прибора не требуется, так как известно, что человеческий глаз...

Номер патента: 139262

Опубликовано: 01.01.1961

Авторы: Земель, Резинекс, Хаимсон

МПК: F21V 19/02

Метки: кольцевых, набором, отражателей, светильник

...предлагаемом светильнике, с целью точного центрирования лампразличной формы и мощности, центральный кольцевой отражательснабжен пружинящим проволочным держателем, охватывающим колбу лампы, а для осуществления вертикального перемещения патрона,последний жестко соединен с ползунком, скользящим по вертикальнымнаправляющим кронштейнам,На фиг. 1 изображен описываемый светильнрезами; на фиг. 2 - вид по стрелке А на фиг. 1 (иволочный держатель),Светильник включает набор кольцевых отражателей 1, центральный кольцевой отражатель 2, основание 3 и патрон 4. Точное центрирование лампы 5 осуществляется пружинящим проволочным держателем б охватывающим колбу лампы, причем держатель закреплен на отражателе 2,При таком центрировании световой...

Номер патента: 264555

Опубликовано: 01.01.1970

Авторы: Автоматике, Буклер, Булатов, Иванов, Ленинградский, Нефтехимии, Черноусов

МПК: F21V 19/02

Метки: 264555

...айде с пдмощью цацговдгд зажима.На чертеже пОкззацО прсдлЗГзсмОС устрОЙ- ство для фокусировки газэразрядцсй лампы, ЗО Лампа 5 станоплена В гсрмстп 1 ескоз Вз;)ыВдзаццнеццо) кдрцусе 1. оснсв,ым э)смсцтдм мсрОЙства 51 В:1 яетс 51 пэздротцая фиксируем 151 плншайба 2 со смсщнцым от ее осц прапси 51 Отверстием, через 1 ОтдрОс П 1)дхсдит стержень-держатель 3 с укрепленными па цем изд,5101)з)11 .) и пРУ)кццы)п токдпэдвдда)1 д дл 51 лампь 6. ПОВОрэтц 25 фиксируем 1 Я плдц- шаЙОЗ 2 ц)ест цацгдвьЙ зажц) 7 для зак 1)етления ца цей стержня-держателя 3 и фикса 1 э;) 8 чдлд)кеци 51, фиксир 1 ющиЙ и;ацш;идт 2330 Гайки 9 соеспечив 2 ют крецлецце и ВЭЗ)10 жность Вращения плацшайбы 2. Р) ко 5 ткц 10 ц 11 пэзВОЛ 5 пдт управ 1 ять пэлсжсппе)1 лампы и...

Номер патента: 436209

Опубликовано: 15.07.1974

Авторы: Макл, Шульц

МПК: F21V 19/02

Метки: газоразряднойлампы, фокусировки

...лампой в отверстиях, предусмотренных в боковинах неподвижного кронштейна.Предлагаемое устройство для :фокусировки газоразрядной лампы содержит, подобно изс с цанговым зажимом и камещения лампы вынесеннположения электродов лампы значительно повышает надежность всего устройства,На фиг. 1 представлено устройство для фокусировки тазоразрядной лампы; на фиг, 2 - то же, вид сверху.Лампа 1 установлена при помощи цангового зажима 2 в корпусе 3, который посредством кронштейна 4 и гайки 5 закреплен на сухаре б, подвижно связанном через, шарики 7 с П-образной кареткой 8, на двух боковинах которой имеются пазы 9. В ,пазах 9 перемещаются ползуны 10 и 11, жестко связанные с регулировочными винтами 12 и 13 вертикальной и горизонтальной юстировок,...

Номер патента: 444032

Опубликовано: 25.09.1974

Автор: Булатов

МПК: F21V 19/02

Метки: источника, света, юстирования

...других Известно устройство для юстирования источника света, помещенного в герметически закрытый корпус, при помощи выведенных через втулки корпуса осей органов юстирования, содержащее центральный винт для осевой юстировки и подпружиненное относительно него плоское основание с закрепленным на нем источником света.Цель изобретения - обеспечить точность установки положения источника света.Для этого основание установлено на двух диаметрально расположенных кривошипах, палец одного из которых входит в имеющееся в основании круглое посадочное отверстие, а палец другого кривошипа - в имеющийся в том же основании радиальньш посадочный паз, При этом для фиксации источника света пц 444 О 323Юстирование источника света 2, т. е. установка его...

Номер патента: 498448

Опубликовано: 05.01.1976

Автор: Булатов

МПК: F21V 19/02

Метки: источника, света, юстирования

...осевой юстировки и на нем у(- реплен источник света. Юстировка осуществляется посредством выведенных осей органов юстирования. Для фиксации источника света в заданном положении известное устройство снабжено зажимом, например, цанговым, фиксирующим выведенные из корпуса оси винта и кривошипов.Однако такое устройство нельзя использовать в проходящем световом пучке.Цель изобретения - обеспечение прохода в противоположные стороны светового лучка от источника света.Достигается этом тем, что в предлагаемом устройстве центральный винт для осевой 51) М. Кл, Г 21 Ч 19/02"498448 20 Изд.18 Заказ 434/8 Тираж 723 Подписио ипография, пр, Сапунова, 2 Для сквозного прохода светового пучка центральный винт 7 выполнен с полым каналом 24 и защитным...

Номер патента: 500422

Опубликовано: 25.01.1976

Авторы: Иоахим, Ханс

МПК: F21V 19/02

Метки: держатель, ламп, накаливания

...устройства должныбыть снабжены гибкими токоподводяшими 1 фпроводниками, обеспечивающими возможность перемещения юстируемого источникасвета,Гибкие токоподводяшие проводники и пружинящий элемент патрона при использованиисверхмощных источников излучения с большим потреблением тока подвержены высокойтепловой нагрузке, особенно тогда, когдаони расположены в непосредственной близости от источников излучения, нагретых до высокой температуры. Это приводит к образованию повышенных переходных сопротивленийкоторые отрицательно влияют на постоянство излучения, Тепловая нагрузкастановится еше больше, если источник излучения подключен к токоподводяшим элементам посредством зажимного соединения,создающего электрический контакт лишь нанебольшой...

Номер патента: 787773

Опубликовано: 15.12.1980

Авторы: Антонов, Долгов, Ерошин, Иванов, Косенко, Краев, Лукьяненко, Матвеев, Меклер, Оршанский

МПК: F21V 19/02

Метки: батарей, блокэлементов, солнечных, стенд

...содержит основание 1, стол 2 для крепления блок-элементов 3, осветитель 4, оптический фильтр 5 и механизм перемещения осветителя 6.Осветитель 4, оптический фильтр 5 истол 2 установлены на полуосях 7, 8, 9 с возможностью поворота вокруг последних.2 в Для удобства работы стол 2 наклоненотносительно горизонтальной плоскости под углом 10 в . Главная оптическая ось осветителя 4 и оптического фильтра 5 проходит через центр стола 2 и наклонена отно787773 Формула изобретения 2 6 3сительно вертикальной оси под углом 10 - 30. Стол для блок-элементов снабжен ограничительной планкой 10. На стенде установлен измерительный прибор 1.Работа стенда заключается в следующем.Цепочка блок. элементов 3 кладется на наклонный стол 2 таким образом, чтобы...

Номер патента: 868244

Опубликовано: 30.09.1981

Автор: Цуркан

МПК: F21V 19/02

Метки: фотокомпаратора, юстировочное

...разворот светящегося тела относительно собственных горизонтальных осей.Использование предлагаемого устройства позволяет повысить оперативность перемещения температурных ламп, сократив тем самым время ее установки перед компарированием. В процессе дальнейшей работы компаратора повышенная жесткость конструкции держателя позволяет более стабильно удерживать визируемый участок светящегося тела на оптической оси приемника излучения и, тем самым, повышается точность работы компаратора в целом. Формула изобретения 1, Юстировочное устройство фотокомпаратора, содержащее держатель патроналампы, кинематически связанный с кареткой, отличающееся тем, что, с целью повызо щения точности и оперативности юстировки, держатель патрона лампы состоит...

Номер патента: 868245

Опубликовано: 30.09.1981

Авторы: Бакуев, Лукьянова, Шаничев

МПК: F21V 19/02

Метки: газоразрядной, лампы, фокусировки

...конструкцию.Цель изобретения - упрощенйе конструкции устройства.Поставленная цель достигается тем, чтов устройстве для фокусировки газоразряд ной лампы, содержащем корпус с вертикальными направляющими, ламподержатель и механизм его перемещения с горизонтальной направляющей, расположенной вне корпуса, механизм перемещения ламподержателя имеет узел скольжения, горизонтальную и вертикальную оси, при.этом узел скольжения имеет подпружиненную шайбу, установОВКИ ГАЗОРАЗРЯДНОЙ ая рукоятку11, перемешаем лам тель 4 с лампой 5 вдоль оптическо868245 формула изобретения Составитбак Техред АТираж 58ВНИИПИ Государственнпо делам изобретен113035, Москва, Ж - 35,Филиал ППП Патент, г. У ль Б. Бокка нКоррект ПодписиРедактор К. Лем Заказ 8286)46гар...

Номер патента: 1112166

Опубликовано: 07.09.1984

Автор: Кладницкий

МПК: F21V 19/02

Метки: прожектор

...этом ггкентра-.ньй элемент жест -кс закреплен лг каретке а остальные устансвлекы с Вазможностьюперемещеьия вдоль оптической осилинзы,Причем кольцевые элементы ка.тротражателя кинематиески свз агь с механизмам фокус;гровкиИа фиг, 1 изображена оптическая СХЕМа ПРСжЕКТОРа В ьгПУХ;(РайлХ Ла ЛсжЕНИяХ ИСТОЧИгка СВЕта, На гпИГ 2 каретка механизма фокусировки с ИСТОЧНИКОМ СВЕта И КОНТРСТРа.БТЕЛЗгразрез. Прожектор состоит из размещенны 1 в корпусе линзы 1 и источип(а 2 света сс сферическим контратражателем 3, установленньгм на каретке 4 механизма Фокусировки. Кантротражатель 3 выполнен састазньгм и состоит из центрального 5 и несколь ких:; 0 ьце вьр 6 элементов сферы,Цент 1 альл, гй 5 лемеп г кантратражате,г я закр ",лгл П г(разштейпе 7, катарв 1...

Номер патента: 1267336

Опубликовано: 30.10.1986

Авторы: Кочин, Носовский, Перафер, Троицкий

МПК: F21V 19/02

Метки: осветительных, приборов, юстировки

...с электродами лампы а10 стировочное устройство содержит основание 1, на котором неподвижно крепится источник света 2 в виде дуговой лампы, конденсор 3, который крепится на кронштейне 4 при помощи прижимного фланца 5 и винтов 6, кронштейн 4 крепится на основании 1 винтами 7, Конденсор 3 снабжен гнездом 8 для подсоединения световода 9 и окулярной насадки 10, содержащей сетку 11, установленную в фокальной плоскости окуляра.Способ юстировки заключаетсяв следующем.Иэ гнезда 8 извлекают световод 9 и вместо него устанавливают окулярную насадку 10, сетку 11 которой располагают в плоскости торца свето- вода 9. Затем перемещением кронштейна 4 вдоль оптической оси добивают-ся четкого изображения электродов 67336 гдуговой лампы 2 на сетке 1...

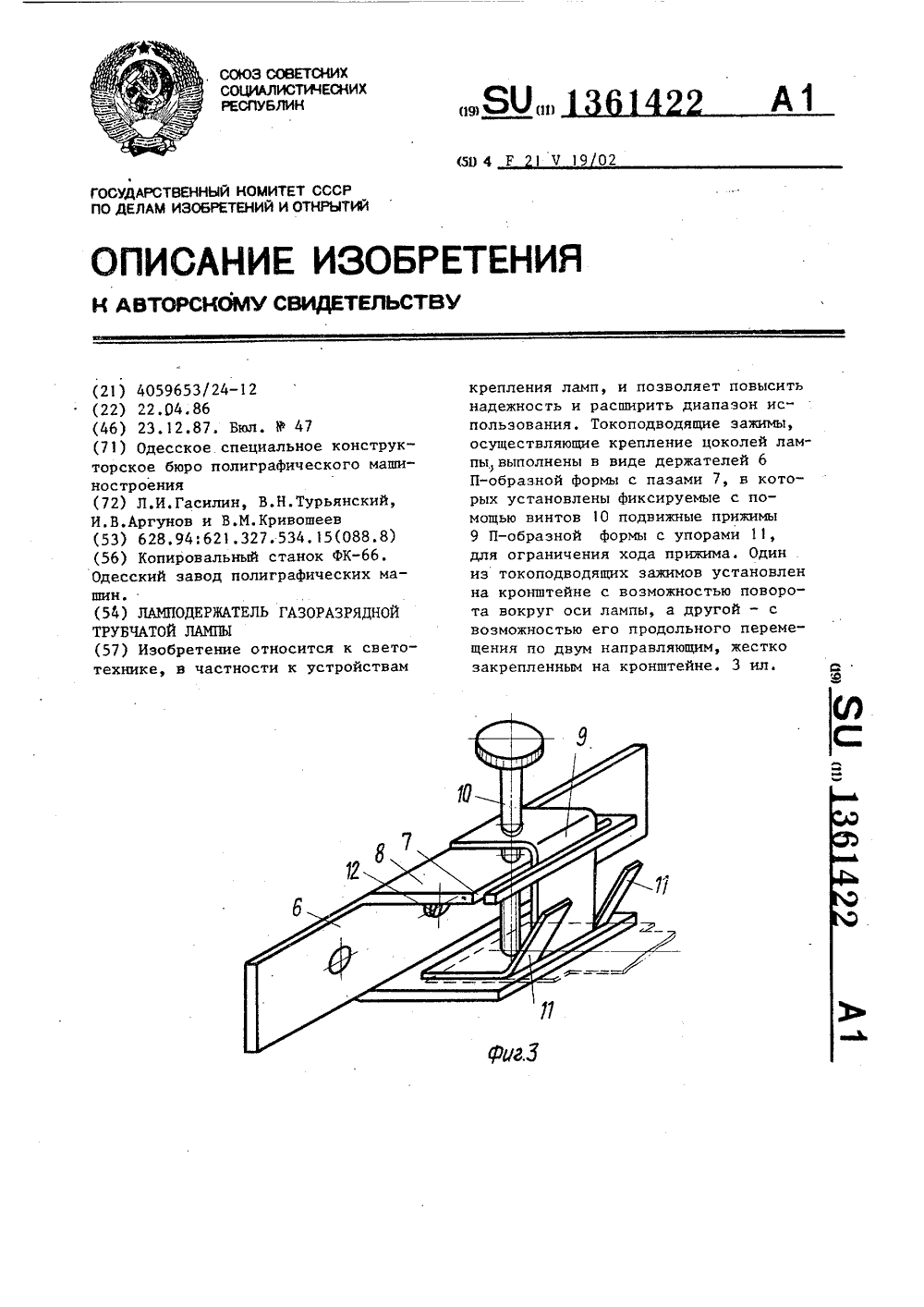

Номер патента: 1361422

Опубликовано: 23.12.1987

Авторы: Аргунов, Гасилин, Кривошеев, Турянский

МПК: F21V 19/02

Метки: газоразрядной, ламподержатель, лампы, трубчатой

...для фиксации направления подвижного прижима 9. Последний имеетотогнутые упоры 11, служащие егоограничителями хода. На кронштейне4 имеется два отверстия для установки оси 12, на которую в зависимости от расположения цоколей лампы1, устанавливается аналогичный токоподводящий зажим,Установка лампы в ламподержателепроисходит следующим образом.Переместив токоподводящий зажимпо направляющим 5 в правое крайнееположение, поднимают подвижкый прижим 9 до соприкосновения его отогнутых упоров 11 с боковой стороной 8,вставляют цоколь лампы 1 между подвижным прижимом 9 и боковой стороной8 и, фиксируя это положение, зажимают винтом 10, Затем лампу 1 с токоподводящим зажимом перемещают по направляющим 5 и устанавливают анало 61422 2гичным образом в...

Номер патента: 1472741

Опубликовано: 15.04.1989

Авторы: Аврус, Гойхман, Гройсман, Дубинский

МПК: F21V 19/02

Метки: крепления, лампы, трубчатой, узел

...отогнутом свободном концекронштейна.45Узел крепления снабжен компенсатором 16 высотой д/2, для установкиего между одним из кронштейнов 2 и 3и несущей пластиной 4. Высота кронштейнов различна и отличается на величину д/2.50Установка лампы производится следующим образом,.В случае использования лампы,цоколи которой имеют контакты, располо 55женные в одной плоскости с осью цилиндрических частей, компенсатор 16 устанавливают между несущей пластиной 4 и кронштейном, высота которого меньше, например, кронштейна З.Приэтом высота кронштейнов уравнивается, что обеспечивает расположениепластин 9 в одной плоскости, Междупластинами 9 и 14 устанавливают контакты 7 цоколя лампы 1 и зажимают их,вращая винты 15.При закреплении лампы, цоколи которой...

Номер патента: 1695032

Опубликовано: 30.11.1991

Авторы: Адининсков, Сысун, Филимонов

МПК: F21V 19/02

Метки: прожектор

...выст пающей из корпуса части 21 произведена замками 4 с регулируемымкронштейна 10 установлен ползун 22, посв- прижимом, Выведение из фокуса или совмеженный в гнезде фокуси"е 20 фок си"ующего устрой щение с ним центра светящего тела источниства, представляющего собой прорезь в ка 6 света позволяет изменятьформе дуги, выполненнои на сопрягрягаемой с пространственное распределение силы светакронштейном стенке -о раке Г-образной скобы 19, и КПД прожектора в более широком диапаобеспечивает возмож- зоне по сравнению с известными устройстваТакая конструкция о е иность изменения угла наклона кроронштейна 20 ми путем одновременного совмещенного10 и источника 6 света относительно опти- применения поперечного и продольного смеческои оси отрас...
