Устройство для дозирования и уплотнения порошкового материала в чехлы тепловых аккумуляторов

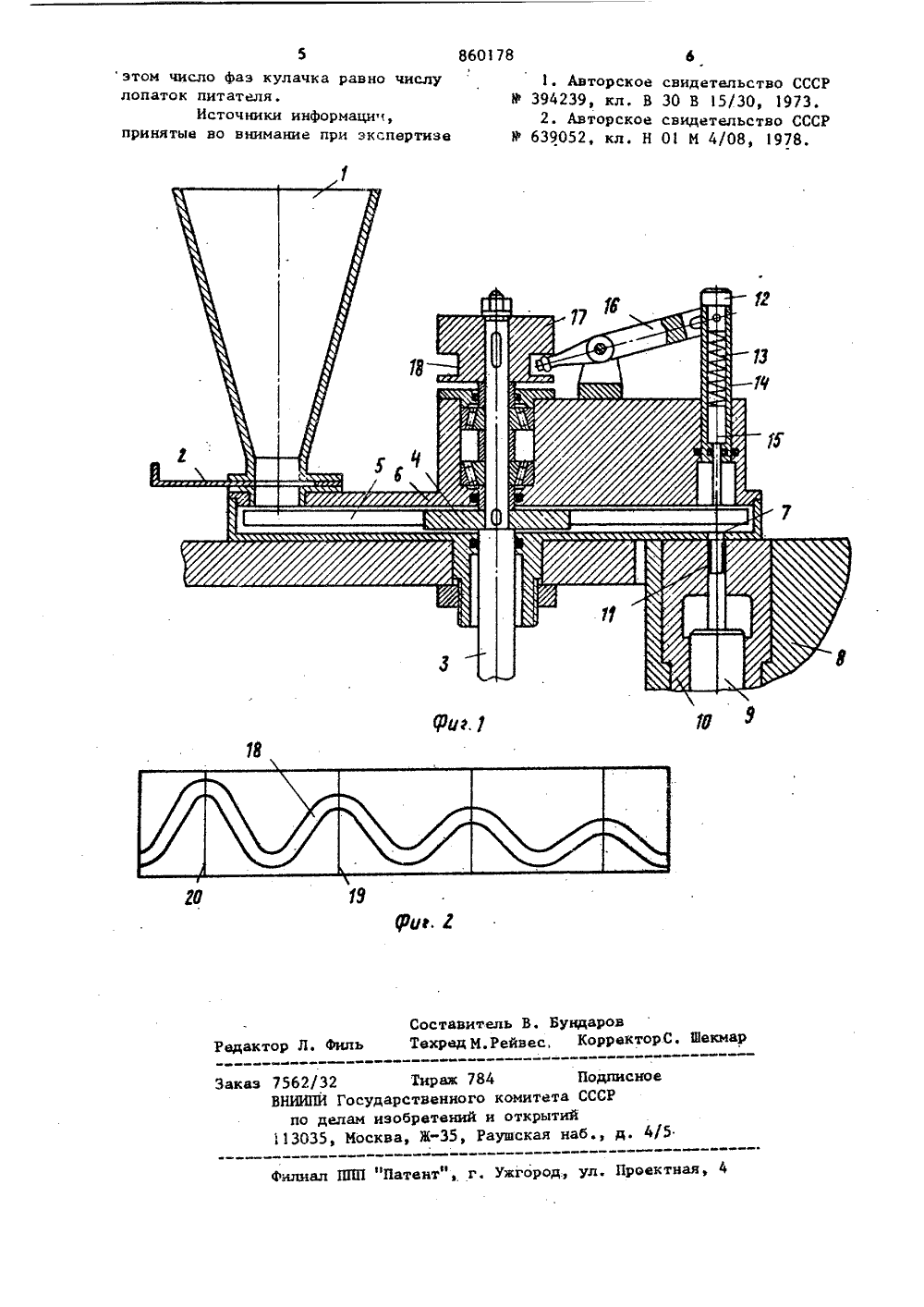

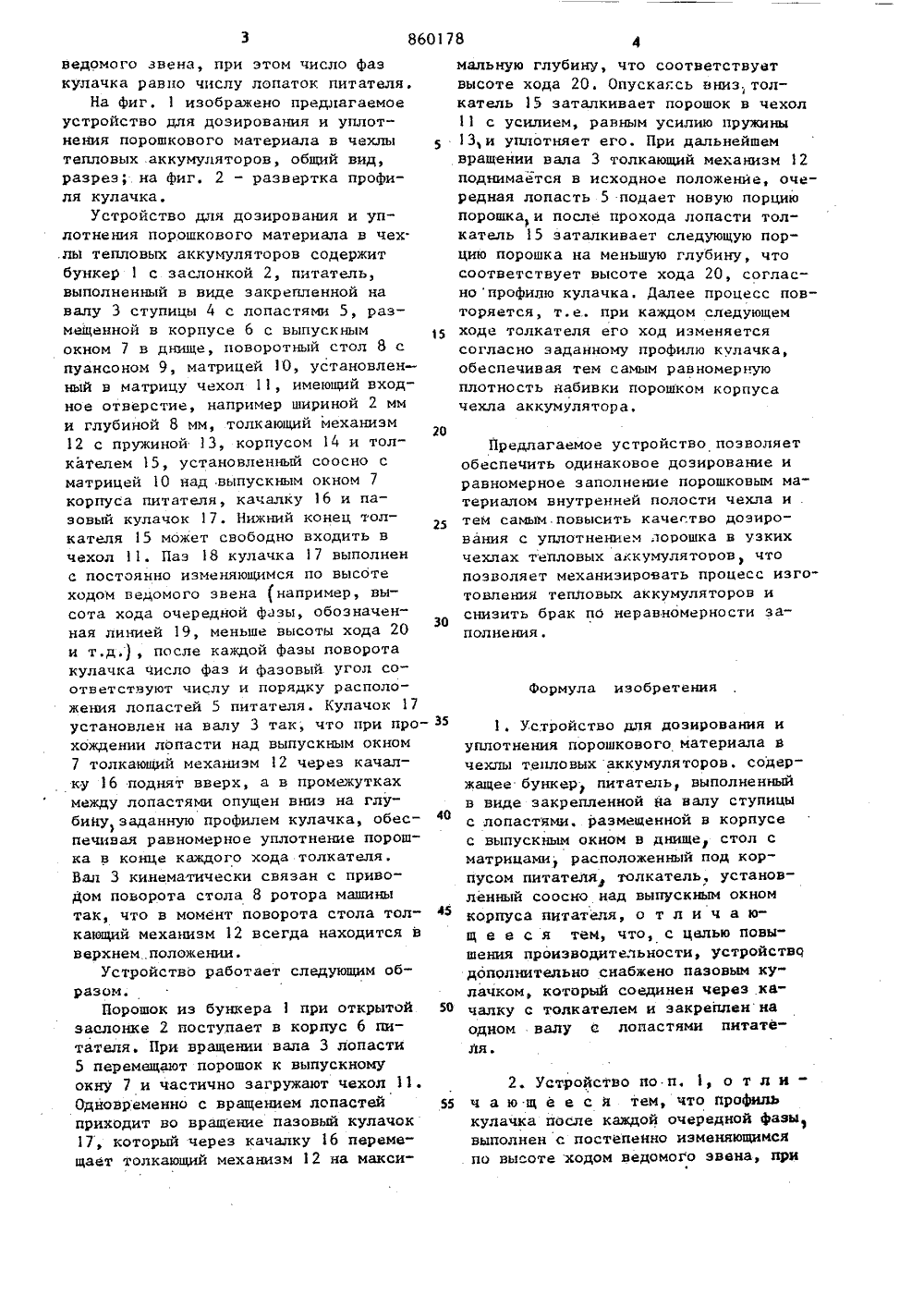

ОП ИСАНИИ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ТИЛЬСТВУ Союз СоветскикСоциапнстичвскикРеспубттикпо делам кзаервтеик и открытий(54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ И УПЛОТНЕНИЯ ПОРОШКОВОГО МАТЕРИАЛА В ЧЕИБ ТЕПЛОВЫХ АККУМУЛЯТОРОВИзобретение относится к электротехнической промышленности и может быть использовано для дозирования и уплотнения порошкового материала в чехлы тепловых аккумуляторов.Известно устройство для подачи порошков к прессу, содержащее бункер и подвижный корпус, транспортирующий исходный материал от бункера к прессФорме 11 1.Однако это устройство не обеспе 10 чивает стабильной подачи плохосыпучих порошков к матрице ротора и равномерное наполнение полости чехлов с малыми входными отверстиями.тйНаиболее близким по технической сущности и достигаемым результатам к предлагаемому является устройство для дозирования и уплотнения порошкового материала в чехлы тепловых.аккумуляторов, содержащее бункер, питатель, выполненный в виде закрепленной на валу ступицы с лопастями, размещенной в корпусе с выпускным окном в днище, стол с матрицами, расположенный под корпусом питателя, толкатель, установленный соосно над выпускным окном корпуса питателя2.Однако известное устройство не может обеспечить заполнения чехлов с входным отверстием шириной менее 2 мм и глубиной 4 мм плохосыпучими материалами с равномерной плотностью вследствие образования сводов на входе в отверстие и пустот в чехле. Поэтому это устройство имеет низкую производительность.Цель изобретения - повышение производительности.Указанная цель достигается тем, что устройство дополнительно снабжено пазовым. кулачком, который соединен через качалку с толкателем и закреплен на одном валу с лопастями ннтателя.Кроме того, профиль кулачка после каждой очередной фазы выполнен с постепенно изменяющимся по высоте ходомведомого звена, при этом число фазкулачка равно числу лопаток питателя.На фиг. 1 изображено предлагаемоеустройство для доэирования и уплотнения порошкового материала в чехлытепловых .аккумуляторов, общий вид,разрез; на фиг. 2 - развертка профиля кулачка,Устройство для дозирования и уплотнения порошкового материала в чех..лы тепловых аккумуляторов содержитбункер 1 с заслонкой 2, питатель,выполненный в виде закрепленной навалу 3 ступицы 4 с лопастями 5, размещенной в корпусе 6 с выпускнымокном 7 в днище, поворотный стол 8 спуансоном 9, матрицей 10, установленный в матрицу чехол 11, имеющий входное отверстие, например шириной 2 мми глубиной 8 мм, толкающий механизм12 с пружиной 13, корпусом 14 и толкателем 15, установленный соосно сматрицей 10 над .выпускным окном 7корпуса питателя, качалку 16 и пазовый кулачок 17. Нижний конец толкателя 15 может свободно входить вчехол 11. Паэ 18 кулачка 17 выполненс постоянно изменяющимся по высотеходом ведомого звена например, высота хода очередной фазы, обозначенная линией 19, меньше высоты хода 20и т.д.), после каждой фазы поворотакулачка число фаэ и фазовый угол соответствуют числу и порядку расположения лопастей 5 питателя. Кулачок 17установлен на валу 3 так; что при прохождении лопасти над выпускным окномтолкающий механизм 12 через качалку 16 поднят вверх, а в промежуткахмежду лопастями опущен вниз на глубину заданную профилем кулачка, обес)печивая равномерное уплотнение порошка в конце каждого хода толкателя.Вал 3 кинематически связан с привоДом поворота стола 8 ротора машинытак, что в момент поворота стола толкающий механизм 12 всегда находится вверхнем положении.Устройство работает следующим образом.Порошок из бункера 1 при открытойзаслонке 2 поступает в корпус 6 питателя. При вращении вала 3 лопасти5 перемещают порошок к выпускномуокну 7 и частично загружают чехол 11,Одновременно с вращением лопастейприходит во вращение пазовый кулачок17, который через качалку 16 перемещает толкающий механизм 12 на макси 35 40 45 50 1. Устройство,цля дозирования и уплотнения порошкового материала в чехлы тепловых аккумуляторов. содержащее бункер питатель, выполненный в виде закрепленной На валу ступицы с лопастями. размещенной в корпусе с выпускным окном в днище, стол с матрицами расположенный под корпусом питателя толкатель, установленный соосно над выпускным окном корпуса нитателя, о т л и ч а ющ е е с я тем, что, с целью повыщения производительности, устройствц дополнительно снабжено пазовым кулачком, который соединен через качалку с толкателем и закреплен на одном валу а лопастями питате,йя. 515 го 25 30 мальную глубину, что соответствует высоте хода 20, Опускаясь вниз толкатель 15 заталкивает порошок в чехол 11 с усилием, равным усилию пружины13,и уплотняет его. При дальнейшемвращении вала 3 толкающий механизм 12поднимается в исходное положение, очередная лопасть 5 подает новую порциюпорошка и после прохода лопасти тол)катель 15 заталкивает следующую порцию порошка на меньшую глубину, чтосоответствует высоте хода 20, согласно профилю кулачка. Далее процесс повторяется, т,е. при каждом следующемходе толкателя его ход изменяетсясогласно заданному профилю кулачка,обеспечивая тем самым равномернуюплотность набивки порошком корпусачехла аккумулятора,Предлагаемое устройство позволяет обеспечить одинаковое дозирование и равномерное заполнение порошковым материалом внутренней полости чехла и тем самым. повысить качество доэирования с уплотнением порошка в узких чехлах тепловых аккумуляторов ) что позволяет механизировать процесс изготовления тепловых аккумуляторов и снизить брак по неравномерности заполнения . Формула изобретения 2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что профиль кулачка после каждой очередной фаэы 1 выполнен с постепенно изменяющимся по высоте ходом ведомого звена, при860178 611. Авторское свидетельство СССРУ 394239, кл. В 30 В 15/30, 1973.2. Авторское свидетельство СССРУ 639052, кл. Н О 1 М 4/08, 1978. г Составитель В. Бундаров Филь Техред М.Рейвес, КорректорС. ШекмРедактор акаэ 7562/32 Тираж 784 ВНИИПИ Государственного по делам иэобретении и 113035, Москва, Ж, Ра"Патент", г. Ужгород., ул. Проектная Филиал ППП этом число Фаэ кулачка равно числулопаток питателя.Источники информацич,принятые во внимание при экспертизе Подпимитета СССРткрытийская наб.,
