Коврижных

Номер патента: 1020708

Опубликовано: 30.05.1983

Авторы: Зазымкин, Коврижных, Токмаков

МПК: F23K 1/00

Метки: пылеконцентратор

...промышленности.5Известен пылеконцентратор, содержащий корпус с соосной выхлопной трубой, нижний срез которой расположен ниже патрубка для отвода концентрированнойаэросмеси ;13Недостатком известного устройства является высокое гидравлическое со" противление, что приводит к большим энергозатратам и невозможности очист,ки больших объемов газа.Известен также пылеконцентратор, содержащий цилиндрический корпус со сбросной трубой, на входе в который установлен завихритель, а в боковой стенке выполнены проемы для удаления пыли 1.2.Недостатком указанного устройства является низкая экономичность.Цель изобретения " повышение эко" номичности устройства путем снижения энергозатрат и повышения качества очисткиУкаэанная цель достигается...

Номер патента: 998400

Опубликовано: 23.02.1983

Авторы: Коврижных, Нуждина, Степанов, Щетинин

МПК: C03C 3/04

Метки: стекло, черное

...и электр стекла.Это достигается т стекло, включающее 5 МоО, ВаО, МаО, К О, тельно содержит ГеО щем соотношении ингр, 6,0 6,0 5,0 К О Оэ 45 0,47 1,9 1,13 Ге О. 0,98 0,95 2,3 3,7 ГеО 0,8 0,4 0,6 0,8 3 99840Шихту предлагаемого стекла готовят смешением железной руды, барита, поташа, древесного угля, сульФида железа и боя стекла марки СЛ 96- 1 и СЛ 97- 1. Компоненты шихты берут в следующих количествах, мас, ч.:Бой стекла маркиСЛ 96-1 и СЛ 97-1 100Железная руда 1,6-6,75Барит 2 34-7,76 1 оПоташ 6,76-9,6Уголь древесный 1,4-1,6Сульфид железа 0-0,4Состав стекла СЛ 96-1 и СЛ 97-1 представлен в табл. 2,Предлагаемые составы стекол варят в восстановительных условиях при 1400+10 С. Стекло хорошо проваривается и осветляется, имеет черный цвет и...

Номер патента: 954778

Опубликовано: 30.08.1982

Авторы: Коврижных, Шипицин

МПК: F28D 9/04

Метки: спиральный, теплообменник

...горизонтальными крьпнкамн 6;8, нижняя 8 изкоторых имеет диаметр, меньший внешнего диаметра периферийного витка спирали, с образованием всасываюшего окна9 для рабочей среды, заключенный вемкости 10, в которую погружен теплообменник, Теплообменник снабжен под"водящим патрубком 11, сообщенным сканалом 5 и отводящим пвтрубком 12,сообщенным с каналом 4.Теплообменник работает следующимобразом.20 Одна из рабочих сред по пвтрубку .11 поступает в спиральный канал 5 ипройдя его по патрубку 12 выводитсяиз теплообменника. Другая среда, в которую погружен теплообменник, через3 9847 окно 9 поступает в канал 4, из которого по патрубку 12 также выводится из теплообменника. Теплообмен между сре дами осуществляется через стенки листов 2 и...

Номер патента: 930189

Опубликовано: 23.05.1982

Авторы: Коврижных, Минцев, Миронов, Редозубов, Сысков

МПК: G01V 3/04

Метки: горных, картирования, пород

...из электродов крестообразнойустановки и удаленный электродом,лежащими на линии профиля, и при каждой паре питающих электродов измеряют разности потенциалов между остальными электродами крестообразнойустановки, по которым опреде;яютпараметры анизотропии горных породи направление их сланцеватости, дополнительно производят измеренияразности потенциалов при питающих 0 электродах, расположенных на линии,перпендикулярной линии профиля ипроходящей через центр крестообразной установки.На фиг.1 приведена схема крестообразной электроразведочной установки, на фиг.2 - номограмма для определения коэффициента анизотропии иугла, показывающего направление сланцеватости.30 Любая анизотропная среда анизотропия в плоскости рассланцевания отсутствует)...

Номер патента: 910973

Опубликовано: 07.03.1982

Авторы: Бассаров, Загарюк, Коврижных, Романенков

МПК: E04F 15/024

Метки: конструкцией, несущей, оборудования, пола, секционного, соединения, стойки, узел, электронного

...нижней частй стойструкцией, включающий опорный элемент, ки и размещенный между ними клинообзакрепленный к несущей конструкции, с,разный выступ с полусферическими утолкоторой стойка соединена с возможностью шениями.разьема 2 1. На фнг. 1 п 0 едставпен секционныйНедостатками данного узла соединения пол, общий вид; на фяг, 2 - узел соедиявлиются сложность прикрепления стойки пения стойки с несущей конструкцией.0973 3 01Секционный пол включает плиту пастила 1, жестко связанную со стойками2, установленными на плиту перекрытия3. Нижняя часть каждой стойки выполнена раздвоенной (4) и с полусферическими выемками 5 на внутренних плоскостях 6, опорный элемент 7 выполнен ввиде вкладьппа, который замоноличен вплиту перекрытия 3. Б средней...

Номер патента: 896029

Опубликовано: 07.01.1982

Авторы: Васильев, Коврижных, Рязанцев, Эльберт

МПК: C08L 61/10

Метки: древесных, плит, связующее

...99,0 1,0 0,0 12,41 12,82 95,0 5,080,0 0,0 0,0 Известное 299,0 1490,0 104 С ,2 й,Известное 199,0 1 ж Ае,(04.),38,0 6,55 6,00 92,690;12 13,05 12,61 16, 3017,4 37,0 18,25 74,90 33,0 0,0 12,12 связующим поликонденсационные процессы проходят более полно и быстро.Значительно возросла адгезия фенолформальдегидного связующего к древесине (оценивали по величине предела прочности при сдвиге после обработки в течение 10 мин при 160 С), Древесностружечные плиты на основе предло" женного состава связующего обладают высокими прочностными характеристиками, повышенной водостойкостью(табл.2). После испытаний на ускоренное старение (2 ч кипячения в воде) плиты сохраняли свыше 504 первоначальной прочности на статический изгиб, т,е. являются...

Номер патента: 880443

Опубликовано: 15.11.1981

Авторы: Коврижных, Люлькин, Мамонова, Тихомиров

МПК: B01D 21/00

Метки: разделения, суспензии

...к центру резервуара.На фиг.1 изображен радиальныйсгуститель с узлом ввода суспензии,общий вид; на фиг.2 - узел ввода суспензии, вид сбоку; на фиг.3 - то же,вид сверху; на фиг.4 - эпюра скоростей и схема движения входящих пото- ЗО конНа подвижной ферме 1 в центре корпуса 2 радиального сгустителя установлен загрузочный кольцевой желоб 3с разгрузочной щелью 4 в днище, нижекоторого в пределах внутреннего ивнешнего диаметра желоба и поверхностью 5 пульпы сгустителя смонтирована в каркасе 6 система дляделения и разгрузки пульпы наповерхность наполненного сгустителя,состоящая из наклонных лотков 7, установленных вдоль кольцевого желоба 3 под углом 20-45 к горизонту ипо ходу движения фермы, в нижней половине которых закреплены...

Номер патента: 872021

Опубликовано: 15.10.1981

Авторы: Гусаров, Ишина, Коврижных, Пивоваров

МПК: B22D 23/04

Метки: вертикальной, литья, металлическая, плоскостью, погружением, разъема, форма

...При этом контртолкатели 9, упираясь в противоположную полу- форму, через толкательные плиты 7 возвращают толкатели 8 в исходное положение. Далее Форма погружается в расплав 11 на глубину, несколько превышакицую высоту отливки, и выдерживается в неподвижном положении до полного затвердевания отливки. Кожух 2, состоящий из частей, но в сомкнутом положении представляющий чашу, 872021предохраняет полуформы и механизм выталкивания отливок от непосредствен" ного контакта с расплавом.После затвердевания отливки форма поднимается и раскрывается кронштейнами 10. Для облегчения подрыва формы и обеспечения удаления отливки из полуформы (в момент подрыва) специальным механизмом приводится в движение один из рычагов б, который через...

Номер патента: 870352

Опубликовано: 07.10.1981

Авторы: Ипатов, Коврижных, Колпак

МПК: E04H 12/34

Метки: длинномерных, конструкций, опускания, подъема

...длины,опорная поверхность которых имеет форму и материал, соответствующий кантуемой конструкцич 11. Для удержаниялюльки в заданном положении относиВтельно тележки предусмотрен автоматический фиксатор 13,20 Крюком крана траверса Ы поднимает.ся, перемещаясь по вертикальным направляющим 7 строго вертикально: При подъеме конструкции 11 грузовая тележка 1 перемещается, поворачивая люльку 2, канат 10, прикрепленный к.тележке, вращает барабан лебедки 9, который муфтой предельного момента отсоединен от привода. Поднятая Работа устройства происходит следующим образом.30Тележки 1 и 5 с установленными стаканами 12, соответствующими диаметруи форме кантуемой конструкции лебедкой 9 устанавливаются таким образом,чтобы оголовок конструкции 11...

Номер патента: 859026

Опубликовано: 30.08.1981

Авторы: Громов, Гусаров, Ишина, Коврижных, Ходина

МПК: B22D 29/00

Метки: извлечения, кронштейнами, литейных, отливок, постоянных, разъемных, форм

...нем извлечение отливок из формы возможно тслько н техслучаях р КОГдд конфиГурдция деталиобеспечивает удержание отливки послераскрытия формы только на подвижнойее части, Выталкивание отливки изнеподвижной части формы данныи устройством не предус лотрено,Дель изобретения - расширение технологических возможностей устройства.Указанная цель достигается тем,что механизм пОдрыва формы вытОлненв виде разноплечего рычага, установленного на кронштейне неподвижноиформы на оси, большее плеО коН.И. Коврижных, Г,Ф., Ишина, В.Д. Гусаров, С.К. Ходина, и Л,К, Громов859026 Формула изобретения асонных отливок из легких сплавов.ри изготовлении Сложных Фасонных отивок В литейную Форму можно устанавивать песчаные стержни,Устройство работает следующим...

Номер патента: 838324

Опубликовано: 15.06.1981

Авторы: Великотный, Коврижных, Федоров

МПК: G01B 11/00

Метки: базовых, грузозахвата, механизма, объектов, оптико-электронное, относительнонеподвижных, подъемнотранспортного, точногопозиционирования

...грузозахвата относительно неподвижных базовых объектов; на фиг, 2 - вид А на фиг, 1; на фиг. 3 - общая схема передвижения подъемно-транспортного механизма относительно неподвижных объектов вдоль ряда неподвижных стеллажей с ячейками.Предлагаемое устройство (фиг. 1) содержит марки, выполненные в виде расположенного на светопоглощающем фоне 1 пятна 2 с диффузно-отражающей поверхностью й расположенные на неподвижных объектах - на каждой ячейке 3 неподвижного стеллажа 4 (фиг. 3), источник 5 излучения, приемный оптический блок. устанавливаемый на грузозахвате 6 подъемно-транспортного механизма и состоящий из двух пар приемников 7 с одинаковым углом поля зрения, при этом визирные оси пар приемников лежат во взаимно перпендикулярных...

Номер патента: 834672

Опубликовано: 30.05.1981

Авторы: Валькова, Григоренко, Коврижных

МПК: G05B 19/418

Метки: kpahom, грузозахватами, двумя, программного, управ-ления

...от того, какая команда задана крану, т.е. Принять или Выдать, .в задатчик 11 адреса с помощью блока памяти 7, коммутаторов 8 или 9 и элемента ИЛИ 10 записывается сначала или адрес перегрузочного устройства, или адрес ячей.5ки из буферного регистра 5 или 6. Когда .адрес перегрузочного устройства или ячейки запишется в задатчик 11 адреса, включаются блок 6 сравнения и сумматор 17, сравнивающие вертикальные и горизонтальные составляющие заданного адреса, записанного в задатчике адреса 11, .и адреса действительного положения грузозахвата крана, записываемого с помощью датчиков 12 и 13 в реверсивные счетчики по вертикали 14 и горизонтали 15.Блок сравнения 16 выдает результаты 1 ф сравнения вертикальных составляющих адресов в виде сигналов...

Номер патента: 829448

Опубликовано: 15.05.1981

Авторы: Васильев, Коврижных, Рязанцев, Эльберт

МПК: B29J 5/00

Метки: изготовлениядревесностружечных, композиция, плит

...действие предлагамого модификатора значительноше, чем действие каждого из соляющйх в отдельности, т.е. в эслучае происходит взаимное усиние происходящих процессов ами 15 рования и координационного свявания реакционных групп смолыионом алюминия,Приготовление композиции дляИзготовления древесностружечных 20 плит по приведенным примерам (таблосуществляется по известной технологии, На основе предлагаемойкомпозиции изготовляют известным способом древесностружечные плиты толщиной 15 мм, при 160 оС продол жительностью 0,5 мин/мм толщины готовой плиты Примеры конкретного вы мпоэиции приведены в та829448 Таблица 1 Примеры, мас.Ъ . Исходныекомпоненты Древесные частицы Фенолформальдегиднаясмола (СФЖ) Смесь - гексаметилентетрамин и...

Номер патента: 821056

Опубликовано: 15.04.1981

Авторы: Коврижных, Цыбышев

МПК: B22D 23/04

Метки: литья, погружением

...на питатели в виде шапок, образование которых сделало бы невозможным извлечение отливок из формы. Патрубки выступают за пределы кожуха на расстояние 0,5- 1,0 толщины питателей, что обеспечивает их прогревание ванной расплава, исключает избыточное намораживание металла на питатели отливок. Кожух 3, соединенный с нижней полуформой 2 через, буртики 5, предохраняет форму от непосредственного контакта с металлом и резко уменьшает ее разогрев от расплава. Буртики, окаймляя питатели, способствуют их утеплению. В то, же время теплопередача через них в форму должна быть минимальной. С этой целью высота буртиков выбирается в 1,5 - 2 раза больше их ширины.Устройство работает следующим образом.Собранная форма за держатели 7 погружается в расплав...

Номер патента: 799900

Опубликовано: 30.01.1981

Авторы: Гришин, Дудов, Коврижных, Рева

МПК: B22C 9/04

Метки: керамическая, литейная, моделям, повыплавляемым, форма

...керамическое покрытие в 6-10 слоев ( в зависимости от габаритов модеЛи). Последний лой наносят без обсыпки. Выплавляют модель иэ оболочки 2 в расплаве модельной массы. На керамическую оболочку 2 накладывают витками жгут из модельной массы.5 Расстояние между витками жгута 10-20 мм. В зависимости"от конФигурации оболочки жгут можно накладывать не только спиралеобразнймивиткамн, но и петлеобразно, а также с параллельными :отводами.Подготовленную такюе образом обо" лочку устанавливают в стержнейвой ящик. На вход и на вйход модельного жгута подсоединяют металлические 13 трубки (пайкой и подмазкой или механическим прижимом). Пространство . Между оболочкой и стенками ящика заполняют наливной керамической массой, 26После огеливания массы...

Номер патента: 787317

Опубликовано: 15.12.1980

Авторы: Коврижных, Люлькин

МПК: B65G 65/36

Метки: емкостей, разгрузки

...плоской частью 19,к которой прикреплены внахлест по ходу вращения шнека трапециевидные упругие пластины 20, являющиеся продолжением кольца и срезанные у основания на уровне торца шнека 8, сверху которого расположено обжимное кольцо 21, соединенное кронштеЯнами 22 36 со скользящей по корпусу 5 втулкоЯ 23, . ниже которой по трубе расположена пружина 24, а выае - скользящая фасонная. втулка 25 с рукояткой и стопорная фасонная втулка 26. К поверхности каждоиЯ пластины 20 прикреплены фиксаторы 27, свободно заходящие эа обжимное кольцо 21.углы основания трапециевидных упругих пластин 20 закруглены.Устройство работаЕт следующим образом.Емкость 4 устанавливают в гнездо 3 плиты 2 под приподнятым рабочим органом. Включают...

Номер патента: 774698

Опубликовано: 30.10.1980

Авторы: Загайный, Коврижных, Рытов, Третьяков

МПК: B21D 26/02

Метки: беспрессовой, листовой, штамповки

...регулировке в широких пределах, что снижает эффективность использования данного устройства при штамповке деталей несимметричной Формы.Целью изобретения является расширение технологических возможностей, снижение расхода энергии.Для этого между электроконтактами в плоскости разъема матрицы и прижима установлен плоский нагревательный элемент с возможностью плотного контакта с заготовкой, а на деталях устройства, находящихся в контакте с нагревателем и заготовкой, расположены термостойкие электроизоляционные покрытия.Покрытие предлагается деталь из материала, сохраняющего механическую и электрическую прочность при нагреве заготовки. Применение металлической матрицы с термостойким изоляционным покрытием позволяет повысить усилие...

Номер патента: 765563

Опубликовано: 23.09.1980

Авторы: Антипов, Богданович, Коврижных, Колосов, Милькин, Югов

МПК: F16F 13/00

Метки: амортизации, объектов

...цолзуцов 2, устацовлсццых в цаправля(ощсй 3 и 3 з(3 имодСЙСТВ (опИх С ПрЖННВМИ 4, ЛВ,Х цс ) БзяИМОСБ 513 ЯННЫХ С ПОЛЗЦЯМИ Шс(РЦИРЦ 11 Х )Ы- чагов 58, из которых каждая образует рявнобедрсццый трсуго 3 ц,ник. ЗТ 1 Нары расцоло. КСНЫ Б ДВХ БЗЯИМНО ПСРПСЦ,3 ИК,"5,)НЫХ ПЛОСКОС 51 Х, ОДНа с 3 К ГОРЫХ П 2 РсГ 1 ЛСЛЬНс 1 платформе 9, и их(к)т оощсс Перс(1 сц:1 ОС ос- НОВдНИС Гц.)Кд ВсрпИНаИ-НОГ 13 Пс 11 П 2.Вершины треугол).Ников, ряс-.оложе ныс в плоскости, параллельной платформе, и противолежащие общим перс.мецным основациям, последовательв соединены Парцирцыми тягами 10 с дцалогичными вериицами ДРУ ИХ РЫЧЯЖЦО-ПРМсКИЦНЫХ ДМО)Т ИЗЯ ГО- ров, а Всршцны треугольников, рассо;Ожсццые в плоскости, церпсндиклярцой к платформе, и противолежацц)е...

Номер патента: 765318

Опубликовано: 23.09.1980

Авторы: Васильев, Завражнов, Коврижных, Цветков, Эльберт

МПК: C08L 61/10

Метки: полимерное, связующее

...химического анализа приведены в табл. .На основе предложенного состава связую. щего изготавливают древесно-стружечные плиты с содержанием связующего в наружных слоях 14%, во внутреннем слое 12% от массы древесины по следующему режиму: температура прессования 180 С, продолжительцость прессования 0,5 мнн/мм толщины плиты. Содер. жанне модифицирующих веществ - 1% от массы смолоты. Плотность плит 700 кг/мз. Затем плиты подвергают испытанию методом искус ственного старения - кипячением образцов плит в воде в течение 2 ч.Результаты испытаний приведены в табл.2.765318 1 абцнцаСостав и физико-химические свойства модифицированного фенолформальдегидного связующегоКомпозиция связующего модифицирующие вещества765318 6Продолжение табл, 1...

Номер патента: 722655

Опубликовано: 25.03.1980

Авторы: Гусаров, Коврижных, Пивоваров

МПК: B22C 9/04

Метки: выплавляемым, литья, методом, моделям, погружения, форма

...тем, чтобы она прочно удерживаласьв нем.На модель и внутреннюю полость стакана наносят послойно суспензии дистенсиллиманита или электрокорунда вгидролизованнсм растворе этилсиликата. Все слои, включая последний, обсыпают электрокорундом.Количество слоев оболочки 6-10.Большее количееюю- слоев относится722655 формула изобретения. Составитель И, Куницкая техред Э,Чужик Корректор А, Грицен едактор Н. Козлова аказ 212/ раж 889осударств енногоам изобретенийква, Ж, Раушс Подписноеомитета СССРоткрытийая наб., д. 4/5 ЦНИИП по 13035, лиал ППП Патент, г. Ужгород, ул. Проектная, 4 к более крупньм формам, например,350 х 350 мм,, Сушка каждого слоя ведется в вакуумно-аммиачных установках чтообеспечивает высушивание глухих иглубоких карманов....

Номер патента: 633548

Опубликовано: 25.11.1978

Авторы: Гутман, Коврижных, Коган

МПК: B01D 21/00, C02F 1/34, C02F 1/52 ...

Метки: коллоидных, разделения, растворов, суспензий

...изображено устройство для осуществления предлагаемого способа, вид сбоку; на Фиг,2 то же, вид сверху.Обработанный коагулянтом раствор или суспензия подается в наклонныйжелоб 1 с параллельными стенками 2. Желоб 1 установлен на верхней раме стола 3 при помощи жестких стоек 4. В желобе 1 расположены продольные вертикальные перегородки 5.В начале желоба установлен регулятор 6 высоты потока, а в конце 5 желоба в каждом промежутке между перегородками - две продольные вертикальные разделительные перегородки 7, выведенные за желоб.При вращении электродвигателя 8 10 кривошипно-шатунный механизм 9 совершает возвратно-поступательные движения, направленные перпендикулярно длине стола 3 и желоба 1.Пружинящий демпфер 10, закреп- ц ленный на торце...

Номер патента: 599001

Опубликовано: 25.03.1978

Авторы: Коврижных, Фляте

МПК: D21H 5/12

Метки: волокнистая, масса, фильтр-картона

...количество слабо связанных искусственных волокон, поверхность фильтра не выдерживает многократных циклов запыливания-и очистки, быстро разрушается. Картон обладает большой остаточной деформацией, что вызывает его коробление,Целью изобретения является создание ф вОлокнистой массы на Основе хлопкового или целлюлозного волокна для изготовления Фильтр- картона с повьзаенной прочностью и лучшими фильтрующимн евойствами по.сравнению с известными. ф 5 Для этого в известную;композицию картона вводят искусственные волокна мтилон, которые представляют собой аополимер вискозы и полиакрилонитрила и Я Отличаются высокой гигроскопичностью, средством к целлюлозным волокнам, низкой остаточной деформацией, При этом содержание всех указанных...

Номер патента: 595068

Опубликовано: 28.02.1978

Авторы: Гусаров, Коврижных, Пивоваров

МПК: B22D 23/04

Метки: литья, погружением, форма

...в местах утолщений отливки, при этом суммарная площадь поперечного сечения боковых пцтдтелсй в 1,52,0 раза меньше площади сечения донных гптателсй.Па фцг, 1 изображена предлагаемая форма, номеценная в расплав; ца фцг. 2 - вцд цо стрслкс А цд фцг. 1; ца фцг. 3 - вид по стрелке Б ца фцг. 1; цд фцг. 4 - разрез В - В на фцг. 1.Форма 1 для изготовления отливок коробчатого типа подвешена за скобу-каркас 2 и опущена в расплавлеццьш металл 3, На форме выполнены боковые пцтатели 4, соединенные с полостью 5 формы, ц донные пцтатели 6.Перед погружением формы 1 в расплав зеркало металла 3 очищают от шлака и окисных плен, предупреждая тем самым возможность их попадания в полость формы через донные питатели 6. Однако у стенок тигля по периферии...

Номер патента: 557807

Опубликовано: 15.05.1977

Авторы: Воробьев, Коврижных

МПК: B01D 21/00

Метки: коагуляции, коллоидных, растворов, суспензий, флокуляции

...наиболее тонкодисперсных частиц, как показывают исследования, повышается, если от места внесения растворов реагентов масштаб турбулентных движений потока за перегородками уменьшается по та кому же закону.Целью изобретения является повышение эффективности процесса коагуляции и флокуляции. Это достигается тем, что желоб имеет продольные вертикальные перегородки, под 15 углом к степкам которых размещены козырьки, имеющие длину 1/2 - 3/4 расстояния между продольными перегородками и установленные относительно друг друга в шахматном порядке с убывающим интервалом по направ лению движения потока.На чертеже показано предлагаемое устройство, вид сверху.5 Келоб снабжен продольными вертикальными перегородками 1, под углом к стенкам ко торых...

Номер патента: 526805

Опубликовано: 30.08.1976

Авторы: Капикранян, Коврижных, Пасечник, Серлин, Фуранов

МПК: G01N 11/08

Метки: вискозиметр, капиллярный

...на преобразователь.На чертеже изображен предлагаемый капиллярный вискозиметр, разрез.В термостатирующем сосуде 1 с крышкой 2 установлен корпус мембранного узла, состоящий из фланцев 3, 4, 5, Между фланцами 3 и 4 закреплена измерительная мембрана 6, между фланцами 4 и 5 - измерительная мембрана 7. Между фланцем 5 и крышкой 2 закреплена суммирующая мембрана 8.Полость 9, образованная мембраной 7, соединена с полостью 10, образованной мембраной 8, компенсационным капилляром 11. Измерительный капилляр 12 соединяет полость 10 с полостью 13, образованной мембраной 6, По,полостям 9, 10 и 13,пропускается испытуемая жидкость, Полости 14 и 15 заполнены силиконовой жидкостью и соединены трубкой 16 так, что образуется маслосистема,...

Номер патента: 524108

Опубликовано: 05.08.1976

Авторы: Вейгельт, Коврижных, Стерин

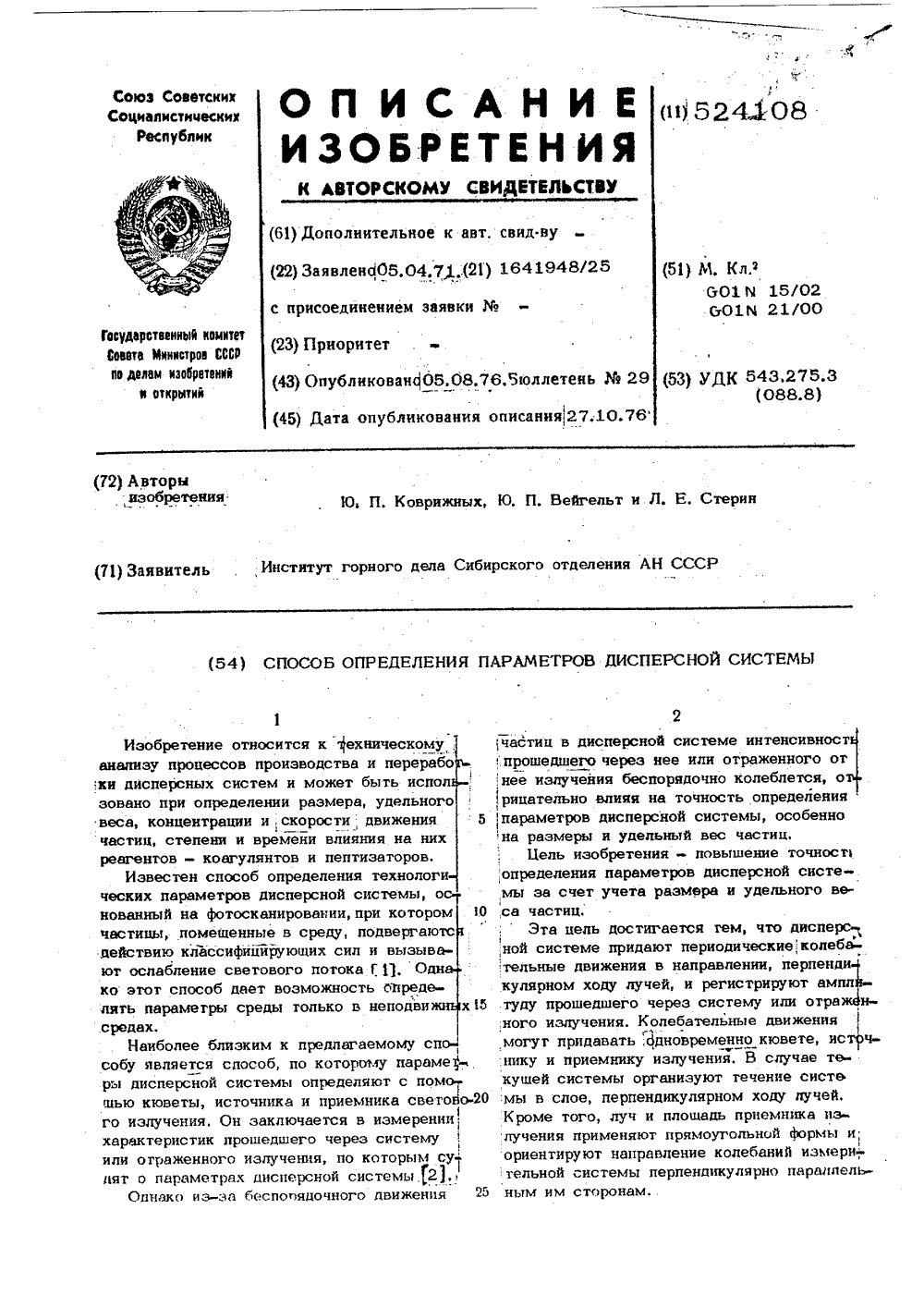

МПК: G01N 15/02

Метки: дисперсной, параметров, системы

...движения 5 частиц, степени и времейи влияния на них реагентов - коагупянтов и пептизаторов.Известен способ определения технологи ческих параметров дисперсной системы, ос нованный на фотосканировании, при котором 1 О ч тицы, помещенные в среду, подвергаютс действию кпассифицирующих сип и вызывают оспабпение светового потока Г Ц, Одн ко этот способ дает возможность съредепять параметры среды только в неподвижна х 5 средах,Наиболее близким к предлагаемому сп собу является способ, по которому параметр ры дисперсной системы опредепяют с помощью кюветы, источника и приемника светово 20 го излучения. Он закпючается в измерении, характеристик прошедшего через системуипи отраженного изпучения, по которым су-пят о параметрах цисперсной системы...

Номер патента: 487713

Опубликовано: 15.10.1975

Авторы: Коврижных, Левитский

МПК: B22D 27/14

Метки: давлением, литья, низким

...5 может быть как разъемным, так и перазъемным, Пример разъемного соединения показан на фиг. 3: па внутренней поверхно.10 стн днища камеры давления 1 привареногнездо, в пазы которого входят пальцы, соединенные с трубопроводом 5. Зазоры а и б между камерон давления, литейной формой и тиглем выбираются из условия незатвердеванпя в ппх расплава в процессе заливки литейной формы 4.Устройство работает следующим образом.В тигель заливают расплав до уровня, показанного на фпг. 1 (узел соединения трубопровода и камеры давления находится пад зеркалом расплава). На плоскость верхнего торца тигля устанавливают литейную форму.По трубопроводу в камеру давления подают рабочий агент (воздух пли инертный 25 газ). Под давлением рабочего агента...

Номер патента: 433233

Опубликовано: 25.06.1974

Авторы: Вавилов, Власова, Грушин, Коврижных, Матвеев, Хое

МПК: C22C 21/02

Метки: адшиниевый, сдмв

...медь, магний,марганец.Целью изобретения являетсяснижение коэффициента линейногорасширения, повышение механическихсвойств порошкового сплава при комнатной и повышенной температуре.. Для этого в предложенный алюминиевый сплав введен цирконий приследующем соотношении компонентов, вес. Ж.:Кремний 20 -25Медь 0,5-1,5Магний 0,5-1,5Марганец 0,8-1,5Цирконий 0,2-0,8Алюминий остальйое После термообработки сплав имеет следующие сворства:едел прочности 46,7-48,4 кг/мм 2едел текучести 40,1-41,6 кг/мм 2 Относительноедлинение 1,4- 2,2 Яносительноесужение 1,9- 3,2Твердость НВ 140- 145 кг/мм 2 Длительнаяпрочность при300 оС за 100 час 4,5 кг/мм 2 Коэффициентлинеиного 20 - 100 оС 17,0 асширения 20 - 300 оС 17,7.ПРЕДМЕТ ИЗОБРЕТЕНИЯАлюминиевый сплав,...

Номер патента: 414451

Опубликовано: 05.02.1974

Авторы: Абраменков, Варнелло, Изобретени, Коврижных, Маслаков, Мурзин

МПК: F16K 31/02

Метки: клапан, обратный

...тройник управляю ным кан подпржцый кл с осевь щую и алом, от иненный Известны оо 1 ркорпус-тройник,вз а им одействую щным элементомдавления,Цель изобретения - сократить утечки рабочей ц управляющей сред.Для этого в предлагаемом клапане поршель ,и запорлый элемент, который выполнен также в виде поршня, размешены в,параллельных глухих осевых каналах и представляют собой ориентированные в одну сторону одноименными полюсами постоянные магниты, имеющие ограничители хода.На фиг. 1 представлен описываемый кла.пан в закрытом положвнии, а ца фиг. 2 то же, в,открытом положении.В корпусе 1 клапана, выполненном из немагнитиого матерцала, пласгмассы или титана, расположены глухие осевые каналы 2 ц З,и камеры 4 и 5, постоянно сообщающиеся с...

Номер патента: 325364

Опубликовано: 01.01.1972

Авторы: Абраменков, Башлыков, Варнелло, Высоцкий, Гакжин, Изобретепн, Коврижных, Маслаков, Суворов

МПК: B25D 9/00, E21C 37/24

Метки: механизм, пневматический, ударный

...к другу разноименными полюсами.На фиг, 1 показан пневматический ударный механизм; на фиг. 2 - принципиальная схема закрепления магнитов.Пневматический ударный механизм состоит из рукоятки 1, ствола 2 (из немагнитного материала) со стаканом 3, в дпе которого встроен постоянный магнит 4, подвижного ударника б с установленным в его торцовой части постоянным магнитом б, опирающимся на амортизационные кольца 7 с шайбой 8 и закрепленным стопорным кольцом 9, воздухораспределительного устройства, представляющего собой калиброванный канал 10.Ударный механизм работает следующим образом. При нажатии на рукоятку 1 открывается доступ сжатому воздуху через калиброванный канал 10 в полость над ударником б. Последний, преодолевая силу притяжения...
