Ковалев

Номер патента: 220995

Опубликовано: 01.01.1968

Авторы: Днепропетровский, Ефименко, Ефимов, Ковалев, Сулименко

МПК: C22B 1/24

Метки: агломерата, металлизированного

...непосредственно на ленте предлагается через слой твердого топлива, загруженного на поверхность агломерата в конце спекания шихты, просасывать газовую смесь, состоящую из продуктов горения и водяного пара. Температура газовой смеси должна быть 1000 - 1400 С,Сущность способа заключается в следующем. В конце спекания шихты на поверхность агломерата загружают слой порошковатого дешевого топлива, например штыб, коксик и др. Конвейерная лента с агломератом, покрытым твердым топливом, передвигается под горн-горелку, в которой сжигается газообразное или жидкое топливо, В горн подается также водяной пар. Продукты горения, состоящие в основном из углекислого газа и водяного пара и нагретые примерно до 1000 - 1400 С,просасываются через слой...

Номер патента: 219724

Опубликовано: 01.01.1968

Авторы: Вольпер, Ганевич, Жуковский, Зильберштейн, Ковалев, Луговенко, Науменко, Немцов, Одинцов, Петрунин, Тацюк, Фридман

МПК: B21C 37/08, B23K 31/02

Метки: сварочный, стана, трубосварочного, узел

...направлениях иприлегание сжимаемых товки на участке от сваыхода сварного шва 4 из Известен сварочный узел, содержащий несколько пар обжимных валков.Предложенный узел отличается тем, что каждый валок, расположенный с одной стороны трубы, смещен относительно соответствующего ему валка, расположенного с другой стороны трубы, в направлении ее продольной оси на расстояние, равное половине расстояния между соседними валками.Это повышает качество сварки прн увеличении ее скорости,На чертеже представлена конструктивная схема предлагаемого сварочного узла.Валки 1, расположенные с одной стороны трубной заготовки 2, смещены относительно валков, расположенных с противоположной стороны трубной заготовки, в направлении продольной оси...

Номер патента: 219650

Опубликовано: 01.01.1968

Авторы: Архангельский, Каетанович, Карасев, Ковалев, Крылов, Проектно, Смирнов, Чудин

МПК: H02G 7/20

Метки: токоведущий, шлейф

...шлейф для перехода через траверсу опоры высоковольтной линии электропередачи известен.,Предлагаемый шлейф 1 отличается тем, что он размещен на арке, например решетчатой, укрепленной на платформах-коромыслах, удерживаемых натяжными гирляндами изоляторов, закрепленных на опоре,Решетка арки может быть выполнена из алюминиевых трубок, являющихся токоведушими.Эти отличия позволяют уменьшить вес и габариты опоры, а также повысить эксплуатационную надежность линии.На чертеже изображен предлагаемый шлейф.Арка представляет собой гибкую конструкцию, состоящую, например, из токоведущих алюминиевых трубок 1, трехлучевых распорок 2 и растяжек 3. Арка представляет собой треугольник, площадь сечения которого увеличивается по мере приближения...

Номер патента: 218798

Опубликовано: 01.01.1968

Авторы: Кашигин, Ковалев, Негачев

МПК: B21D 22/20, B21D 53/26

Метки: одноручьевых, цельноштампованных, шкивов

...отгибкой фланца, а получают обратной вытяжкой стакан цельно 1 атериатакана с ый угол, учья за вого вынем, отения каоизводят выстугт 15 20 Известен способ изготовления одноручьевых цельноштампованных шкивов из листового материала путем вытяжки цилиндрического стакана с фланцем, отгибки фланца на заданный угол, формования внутренней стенки ручья за счет образования на стакане кольцевого выступа с последующим его сплющиванием,Для улучшения качества шкива предлагается вытяжку стакана осуществлять с одновременной отгибкой фланца. Выступ получают обратной вытяуккой стакана.На чертеже представлен процесс изготовления шкива по описываемому способу.Сначала в штампе 1 вырубают заготовку и вытягивают стакан до определенной высоты с фланцем...

Номер патента: 218640

Опубликовано: 01.01.1968

Авторы: Андрианов, Институт, Ковалев, Кумыш, Луцюк, Саенко

МПК: B23K 20/22

Метки: биметаллических, штампосварных

...и, в чабислойного всей плосо: образование ями и изготовизделия из биют в одну опебиметаллиокого дав- биметаллиующий и етения редмет биметаллических содержащий опера,контакта двух слоев от.тичающийся тем,производительно "ти зготовления изделия,заготовки по плосководят в процессе го ают слои горячую полученияс присоединением заявки Изобретение относится к областиния изделий из бислойных материалстности, к таким, в которых слоиматериала сварены между собой покости контакта.Известны способы изготовленияческих толстостенных сосудов высления из заготовок, состоящих изческих листов, содержащих гплакиросновной, слои.В этих способах сначала сваривмежду собой, а затем производятштамповку бислойного листа дляизделия.В предложенном способе...

Номер патента: 218384

Опубликовано: 01.01.1968

Авторы: Бубнов, Зацепилин, Ковалев, Колотилин, Коржов, Любимов, Макаров, Станецкий, Тов, Шерстов, Шитиков

МПК: A22C 25/00

Метки: разделки, рыбы

...операцп пых трдпспореров шарнирно и снаожспы роликами 14. Дгя взаимодействия с последними вдоль операционных транспортеров установлены коппры 15, которые осуществляют поворот кассет на необходимый для каждой рабочей позиции угол.В месте загрузки кассет (вдоль стыка лотков с кассетами) установлен подпружиненный шибср 16 с возможностью смещения сто в вертикальной плоскости при проходе рыбы из лотков в кассеты. Этот иибер препятствует поступлению в одну кассету двух рыб.Узел ориентирования рыбы брюшком в заданное положенис состоит из контрольного устройства, в которое входят попарно расположенныс над кассетами (под углом к горизонтальной плоскости) источи 1 ки света 17 для подачи световых потоков на голову кагкдой рыбы со стороны брюшка...

Номер патента: 218303

Опубликовано: 01.01.1968

Авторы: Кирь, Клисторин, Ковалев, Коршевер

МПК: G01R 19/02

Метки: действующего, значения, переменного

...времени пропорционален действующему значению псремснпого напряжеция.Измерение действующего значения переменного напряжения согласно предлоя;енцом способу обеспечивает полное устранение погрешности, вызванной случайной фазой квантования, и, следовательно, повышение точности измерения в нижнем диапазоне частот,На чертеже прсдставлены эпюры напряжс пий, поясняющис описываемый способ,Измеряемое напряжение Ь, выпрямляюг цполучают пульсирующее напряжение положительной полярности Г. Продетектцрованное 10 напряжение Сто сравнивают с опорным дву,полярным линейнопадающим напряжением тз и выделяют интервал времени, в котором измеряемое напряжение превышает опорное. Затем интегрируют опорное напряжение в выделенных интервалах времени. Прц этом...

Номер патента: 218279

Опубликовано: 01.01.1968

Авторы: Брандорф, Каралюс, Ковалев

МПК: G08C 19/22, H03K 5/08

Метки: приемное, реле

...выходной триод 2, так как в течение паузы запирающее его напряжение не подается на базовый резистор 9. Открываясь. приемное реле подает импульс на распределитель (на чертеже не показан). С подачей питающего напряжения после прекращения паузы выпрямленным диодом 11 запирается триод 2, с помощью резистора 7 обратной связи открывается триод 1 и соответствующий зажим кснденсатора В подсоединяется к нулю. Накопленный на этом конденсаторе заряд способствует закрытию триода 2 и исключает повторное его открытие, возможное при снижении до нуля несглаженного напряжения, подаваемого на базовый резистор 9,Приемное реле может быть использованона исполнительных пунктах время-импульсных систем телемеханики с совмещенным питанием и...

Номер патента: 217876

Опубликовано: 01.01.1968

Авторы: Захаров, Ковалев

МПК: B23B 25/06, B23Q 15/013

Метки: аппарат, командо

...1 с крышкой 2 расположен толкатель 3 с регулируемым винтом 4 и смонтированной на нем плоской пружиной 5. Пружина б слуткит для возврата толкателя в исходное положение. В крышке 2 закреплена ограничительная пластина 7 и стойка 8, несущая ось 9, на которой поворачивается промежуточный рычаг 10. Последний имеет фигурные вырезы, к которым прижимается пружинный рычаг 11, несущий винт 12, воздействующий на нажимной штифт микропереключателя 13. Пружинный рычаг 11 крепится в стойке 14, закрепленной, в свою очередь, Б стойке 8.При нажатии кулачка, расположенного нараспределительном валу автомата, на винт 4 перемещается толкатель 3, сжимая пружину б, при этом плоская пружина 5 поворачивает промежуточный рычаг 10, Пружинныи рычаг 11 входит своей...

Номер патента: 217645

Опубликовано: 01.01.1968

Авторы: Валетова, Искра, Ковалев, Макара, Молчанова, Недосекин, Ордена, Черных

МПК: C22C 38/44

Метки: 217645

...сталь 25 Х 2 МФА следующего состава (в % ):Углерод 0,22 - 0,29 Кремний 0,17 - 0,37 Марганец 0,40 - 0,70 Фосфор 0,025Сера 0,025 Хром 1,50 - 1,80 Никель (0,20 Медь 0,20 Молибден (0,35 Ванадий (0,30 Предложенная сталь отличается от известной соотношением компонентов. Она обеспечивает повышенные механические и технологические свойства.Сталь содержит (в %):Углерод 0,18 - 0,24Марганец 0,30 - 0,70Кремний 0,17 - 0,37 Хром 2,10 - 2,40Никель 0,30 - 0,70Молибден 0,25 - 0,35 Серу 0,03 Фосфор 0,03 После нормализации 910 - 930 С и отпуска5 640 в 6 С она обеспечивает: предел прочности 60 кг/мма предел текучести 45 кг/мма предел текучести при 350 С 35 кг/мма удлинение на пятикратном образце 16% ударную вязкость 7 кг/сма Сталь, содержащая...

Номер патента: 217429

Опубликовано: 01.01.1968

Автор: Ковалев

МПК: E01D 21/00, E04C 5/12, E04G 21/12 ...

Метки: анкеровки, каната, стальным

...стороне торца выполнена коническая расточка, доходящая до цилиндрического отверстия для защемления сердечника каната. На соприкасающихся поверхностях обоймы и клина выполнены выточки для размещения прядей каната.На фиг. 1 изображено устройство для анкеровки каната, вид спереди; на фиг. 2 - разрез по А - А на фиг, 1.Предложенное устройство состоит из обоймы 1 с круглым коническим отверстием и входящим в это отверстие клином 2. Клин имеет в центре цилиндрическое отверстие т для пропуска сердечника и коническую расточку, доходящую до цилиндрического отверстия, на внешней стороне торна. На соприкасающихся оверхностях обоймы и клинаочки 4 для размещения прядеКанат продевают через обоиасплетают на отдельные прядера. Внешние пряди...

Номер патента: 217057

Опубликовано: 01.01.1968

Авторы: Ковалев, Липаев

МПК: F15C 5/00, G05B 6/05, G06D 1/04 ...

Метки: гидроинтеграторов

...резины, и залоном, закрепленным гайкойЭто позволяет расширить возможности гидроинтеграт изобретения ров содержащииюи 1 ийся тем, что, цион альных возров одна из его апример из вакуована шаблоно ентрикох для гидроинтеграто и эксцентрик, отличирасширения функ ей гидроинтеграто ыполнена гибкой, н езины, и зафиксир енным гайкой и эксц Сосуд шаблон с целью можност стенок в умной р закрепл риве- кальажение сосуда п имеет три верти онтальное днищ ненную, наприм кая стенка с пом выставлена по акрепление ее визобр Сосуд гори выпол ь Гиб быть ону, 3р, из щью юбо. необ м,Сосуды для ги Предложенный ных тем, что одн гибкой, например фиксирована шаб и эксцентриком. функциональные торов.Схематическое дено на чертеже, ные стенки 1 и 2 гибкую...

Номер патента: 213971

Опубликовано: 01.01.1968

Авторы: Институт, Ковалев, Коршевер, Электрометрии

МПК: G01R 19/02

Метки: действующего, значения, квадрата, переменного

...действующего значения напряжения. Это позволяет повысить точность квадратичного приближения и ускорить процесс усреднения продетектираванного напряжения.На чертеже представлены эпюры напряжений, поясняющие предлагаемый способ.Входное перемененное напряжение Гподвергают двухполупериодному линейному выпрямлению. Затем вьрпрялтленное напряжение 02(1) складывают с линейно изменяющимся во времени напряжением Уз(1), Причем выпрямленное напряжение У,(т) и напряжение Уз должны быть всегда противоположны по знаку.Суммарное напряжение У,(1) подвергаютдаполнительному однаполупериодному выпрямлению, чтобы после этого напряжение О У 5 Ц сохраняло знак вьлпрямленного напряжения 02, Полученную последовательность импульсов У;(1), амплитуда которых...

Номер патента: 213799

Опубликовано: 01.01.1968

Авторы: Ахмеджанов, Ковалев, Тикунов, Тикунова

МПК: C07C 51/487, C07C 53/02, C07C 53/08 ...

Метки: выделения, кислот, низкомолекулярныхжирных

...низкомолекулярных жирных кислот из их разбавленных водных растворов.Известен способ выделения низкомолекулярных жирных кислот из водных растворов, например из отходов производства синтетических жирных кислот, путем перевода низкомолекулярных кислот в их сухие соли с последующим разложением солей концентрированной серной кислотой.В предложенном способе, с целью повышения степени выделения кислот и упрощечия последующего разделения смеси кислот С 2 - С, ректификацией, их сухие соли обрабатывают муравьиной кислотой; отделяют выделившиеся при этом кислоты Св - С 4 с последующей обработкой оставшегося формиата натрия серной кислотой.П р и м е р. 100 г сухих натриевых солей низкомолекулярных кислот крепостью 94 о/о загружают в реактор,...

Номер патента: 213646

Опубликовано: 01.01.1968

Авторы: Болотов, Данилина, Ковалев, Кондратенкова, Куфодимос, Кювелли, Микуров, Никктченко, Рудинский, Рыбачков, Черкасов

МПК: D01H 1/18, D01H 1/241, D01H 13/02 ...

Метки: 213646

...в вертикальной плоскости, нитенатяжное приспособление, включающее штыри б контролирующие нить датчика б и ролик 7, нитецроводники-сборники 8, питающий прибор, состоящий из блочка 9 и разделительного ролика 10, Блочек выполнен фрикционно-приводным с клиновым пазовым шкивом 11, связанным с диском 12 приводного вала 13, и снабженным фрикционными кольцами 14, опирающимися при отключении блочка на тормозные шайбы 15, укрепленные на неподвижной оси 1 б блочка 9. Механизм автоматического останова питающего прибора и кольцекрутильного механизма содержит контролирующие нить датчики б, включенные в цепь электромагнита 17, связанного посредством системы рычагов с блочксм 9 питающего прибора и веретенным приводомРаббота тростильно-кр...

Номер патента: 212762

Опубликовано: 01.01.1968

Авторы: Гельфенбейн, Горичкин, Ильичев, Ковалев, Корнеев, Новиков, Осокин, Хейфец

МПК: B64F 5/00

Метки: гидросистем, летательныхаппаратов, проверки

...включает 5 в себя поляризованное реле 8, потенциометр9, вспомогательное реле 10, контакты 11, выключатель 12, сигнальную лампу 13, электромагнитную муфту 14, коммутационное реле 15 и указатель перепада давления.О Работа устройства происходит следующимобразом.Рабочая жидкость поступает по линии всасывания к насосу через радиатор 2 и фильтр 3. Насос 1 по линии нагнетания подает рабо чую жидкость в гидросистему летательногоаппарата, где она вначале проходит через фильтр 5, а затем - через фильтр 5. Контроль за загрязненностью жидкости осуществляется способом перепада давления на входе О и выходе в фильтре тонкой очистки и прово 212762дится устройством, в котором чувствительным элементом является дифференциальный датчик 7.При увеличении...

Номер патента: 212356

Опубликовано: 01.01.1968

Авторы: Ковалев, Лотош, Соломатина

МПК: G05B 13/02

Метки: автоматический, оптимизатор, цифровой

...вычитания из операционного блока. Операционный блок состоит из триггеров 41 - 44, линий задержки 45 и 46 и блока реверса, состоящего из ключей 47 - 49, управляемых реле 50, ли 50 ний задержки 51 и 52 и схемы ИЛИ 53.Триггер 44 является триггером знака. На него поступают импульсы знака триггера Й запоминающего устройства. Триггер 36 всегда находится в нулевом состоянии, но с ле 55 вого плеча снимается импульс, поступающийна триггер 44, когда число из запоминающего устройства поступает на операционный блок в обратном коде, При этом импульс переполнения,перебрасывает триггер 44 в ноль, но60 переноса в младший разряд при суммировании на данном участке не происходит. Это искажает результат вычисления на единицу, но такая ошибка на работе...

Номер патента: 212351

Опубликовано: 01.01.1968

Авторы: Бобрович, Васильев, Дмитриев, Зуев, Ильинский, Ковалев, Котл, Курач, Недосеков, Петров, Полторак, Симонов, Тверь, Фарович, Филатов, Яковлев, Яманов

МПК: H01H 9/04, H02B 1/28, H05K 5/06 ...

Метки: 212351

...- шасси полностью отделено от оболочки пускателя.Вся аппаратура пускателя расположена в цилиндрической оболочке 1, разделенной взрывонепроницаемой перегородкой 2 на два отделения: контакторное отделение 8 и камеру 4 разъединителя, В отделении т размещено по- воротно-выдвихсное шасси 5, а в камере 4 - разъединитель б. Оба отделения закрываются крышками 7 и 8, а сверху размещены вводная коробка 9 и выводная коробка 10. Питающий кабель присоединен к проходным зажимам Л, расположенным в коробке 9.От проходного зажима ток подводится через разъединитель б к подвижной шпильке 12 проходного зажима через взрывонепроницаемую перегородку 2. Шпилька 12, соединенная с разъединителем б гибкой связи 13, является одновременно подвижным контактом...

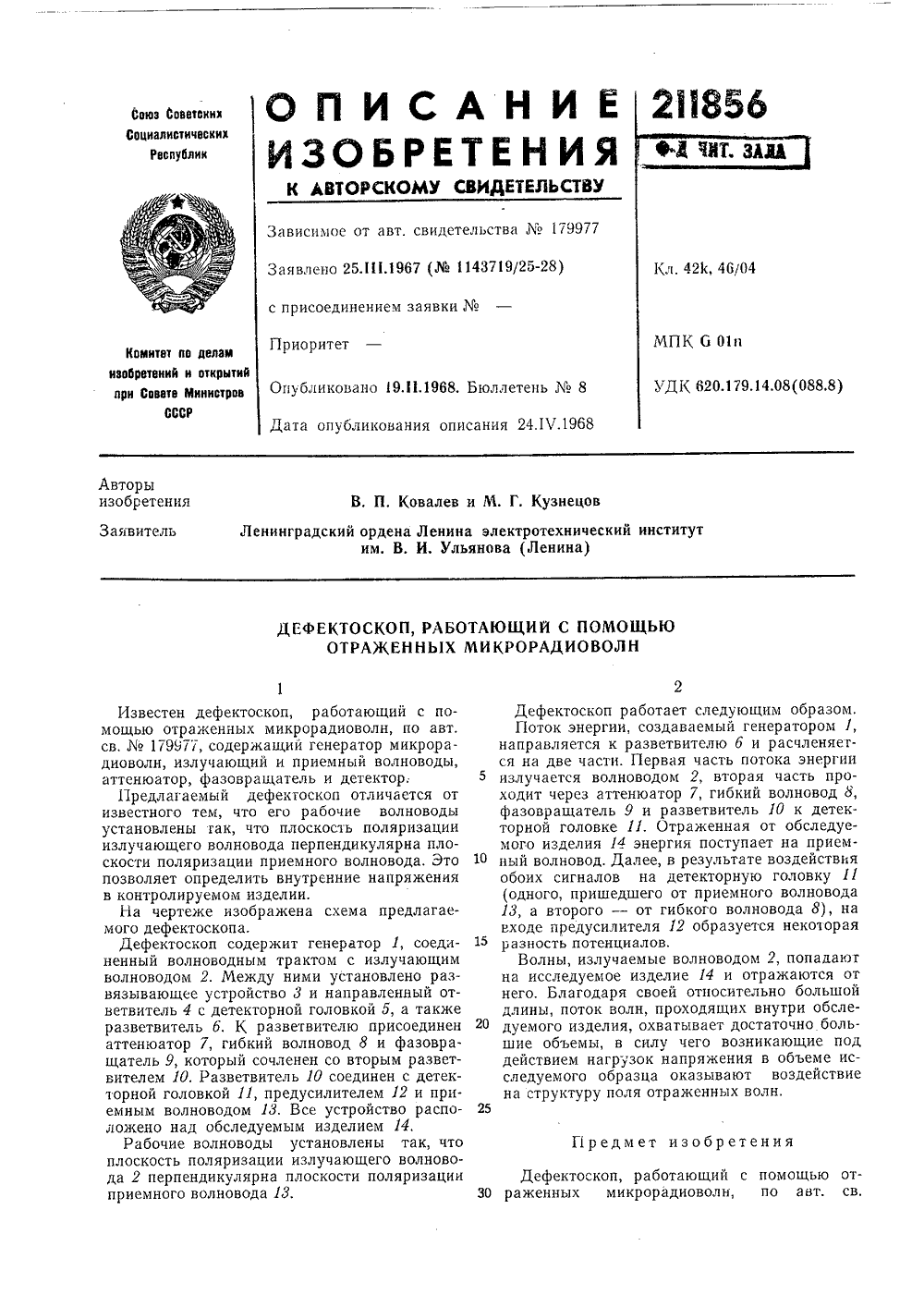

Номер патента: 211856

Опубликовано: 01.01.1968

Авторы: Ковалев, Кузнецов, Ленинградский

МПК: G01N 22/02

Метки: дефектоскоп, микрорадиоволн, отраженных, помощью, работающий

...ответвитель 4 с детекторной головкой б, а также разветвитель б. К разветвителю присоединен 2 аттенюатор 7, гибкий волновод 8 и фазовращатель 9, который сочленен со вторым разветвителем 10. Разветвитель 10 соединен с детекторной головкой 11, предусилителем 12 и приемным волноводом 13, Все устройство распа ложено над обследуемым изделием 14.Рабочие волноводы установлены так, что плоскость поляризации излучающего волновода 2 перпендикулярна плоскости поляризации приемного волновода 13. 3 Дефектоскоп работает следующим образом, Поток энергии, создаваемый генератором 1, направляется к разветвителю б и расчленяегся на две части. Первая часть потока энергии излучается волноводом 2, вторая часть проходит через аттенюатор 7, гибкий волновод 8,...

Номер патента: 211816

Опубликовано: 01.01.1968

Авторы: Ковалев, Куценко, Лемберг

МПК: G01G 1/36

Метки: автоматизирующая, весам, ковшовым, коромысловым, приставка

...индукционно-трансформаторного датчика положения коромысла и датчика дистанционной передачи показаний,Механизм перемещения гирь содержит приводной электродвигатель 1, редуктор 2, тормоз 3, ходовой винт 4, ходовую гайку б, несущую поворотный вилочный захват б, и каретку 7 с поворотными захватами 8.Механизм арретирования коромысла состоит из приводного электромагнита 9, захватов 10 арретира, связанного с ними поворотного валика 11 и электромагнита 12, воздействующего рычагом 1 т на фиксатор большой гири.Приставка крепится к основанию, на котором установлено коромысло весов 14 с гирями 15 и 1 б.5 Взвешивание груза производится следующим образом.При отклонении коромысла 14 весов подается сигнал на включение двигателя 1 и электромагнитов...

Номер патента: 211304

Опубликовано: 01.01.1968

Авторы: Андрианов, Довженко, Жердев, Жигула, Ковалев, Кругл, Куликов, Кумыш, Луцюк, Пик, Саенко

МПК: B22D 19/00

Метки: биметаллических, заготовок

...металлов предлагается плакирующую плиту помещать в герметичный контейнер, который устанавливают в изложницу перед заливкой жидкого металла, Контейнер изготовляют из металла, аналогичного по составу с заливаемым, или другого, не образующего с плакирующей плитой легкоплавких эвтектик и не расплавляющегося в процессе заливки.Стенки контейнера подбирают такой толщины, чтобы они не проплавились насквозь при заливке металла. Тыльную поверхность плакирующей,плиты для предотвращения приваривания к ней стенки контейнера покрывают разделительным слоем, состоящим из МдО, А 1 зОз, Сг 20 з. Лицевую поверхность плакирующей плиты, а также стенку контейнера, обращенную .к ней, очищают от окислов и загрязнений, Для лучшей свариваемости слоев лицевую...

Номер патента: 211251

Опубликовано: 01.01.1968

Авторы: Герман, Ковалев, Уль

МПК: F16K 17/19

Метки: аварийном, газа, емкость, повышении, подачи, предохранительное, прекращения

...со штоком и клапаном удерживаются в верхнем положении действием давления газа в трубопроводе на нижнее утолщение штока. При этом сжимается уплотнительная прокладка б. Чувствительный эле мент 7 устройства выполнен в,виде Ш-образной пластинчатой пружины 8, средняя пластинка которой натягивается винтом 9. При натянутом положении средней пластинки пружина работает, как хлопающая, и прижи мается к упору 10. Последний представляетсобой плунжер, вставленный в отверстие штуцера 11, который присоединен не показанным на чертежах трубопроводом к защищаемой емкости, На нижнем конце пружины 8 укреплен эластичный клапан 12.Предохранительное устройство работаетследующим образом.При повышении давления в защищаемойемкости свыше допустимого предела...

Номер патента: 211131

Опубликовано: 01.01.1968

Авторы: Ковалев, Кузнецов, Ленинградский

МПК: G01N 22/02, G01N 27/82

Метки: дефектоскоп, электромагнитный

...поступающих на магнитофон б, записывающий сигналы на отклоняющую мапнитную катушку 7.Катушечка механически связана с селыоином 8 системы развертки изображения, благодаря которому она вращается оинхронно с излучателем и приемникам.Регистрирующее устройство выполнено в ,виде магнитофона 6, лентопротяжный механизм (на чертеже не гпоказан) которого,связан с селвсином 8. Магнитофон,подключен к модулятору 9 электроннолучевой трубки для повторного воспроизведения изображения на ее экране.Электронная система работает следующим образом, Излучатель 1 насылает,пучок элек. тромагнитных волн на исследуемый образец. Волны, проходя через образец, нападают в приемник 2, Напряжение от приемничка передается на усилитель 5. Усиленный сигнаал на...

Номер патента: 210715

Опубликовано: 01.01.1968

Авторы: Долгих, Ковалев, Кормушкин

МПК: G05B 23/02

Метки: централизованного

...я 20 Уст,ройство ля и управле цепи, коммут ции, отличсио чения функц но-измерител информации измерительнь ских электро Известно устройство для централизованного контроля и управления, содержащее измерительные цепи, коммутатор и блок обработки информации.Предложенное устройство отличается от известных тем, что,в нем блок обработки информации подключен через коммутатор к измерительным цепям щитовых автоматических электронных мостов.Это позволило увеличить функциональную надежность контрольно-измерительного комплекса.На чертеже представлена блок-схема о сываемого устройства для централизованы контроля и управления.Устройство содержит блок 1 обработки информации, коммутатор 2, нуль-орган 3, источник 4 питанияреохорд б, датчик б...

Номер патента: 210312

Опубликовано: 01.01.1968

Авторы: Александров, Бабурин, Забойкин, Ковалев, Колосовский, Корнеев, Кочетов, Крылов, Мазохин, Петров, Разумов, Яковлев

МПК: C10M 105/10

Метки: 210312

...кальцинированной соды из расчета 40 - 60 г/л и мыло из расчета 2 - 3 г/л. Раствор нагревают до 60 - 70 С. Изделие выдерживают в растворе в течение 10 - 25 15 вин,Обезжиренное изделие промывают в ванне с проточной водой, нагретой до 50 - 80 С, в течение 4 - б люин. После промывки изделие загружают в ванну с водным раствором соли ЗО МАКЕФ (40 - 50 г/л), нагретой до 90 95 С, и выдерживают 10 - 15 иин.Фосфатированное изделие сушат на воздухе в течение 2 - 3 лин и затем загружают в ванну с антифрикционной смесью следующего состава (в вес. ч.):спирта этилового 80 в 1 препарата спирто-бакелитово-граф и 1 ового 2дисульфида молибдена 7 Детали выдерживают при температуре 30 С в течение 1 - 2 иин.Пропитанные изделия сушат на воздухе в течение 5 - 6...

Номер патента: 210177

Опубликовано: 01.01.1968

Авторы: Васкан, Ковалев, Шамшурин

МПК: C07C 217/40, C07C 85/11, C07C 95/00 ...

Метки: аминоацеталей

...прокаленным Ма. 804, упаривают. Перегонкой получают 2,5 г (75%) оксима с т, кип, 112 - 114 С/1 мм рт. ст.; по 1,4539. Найдено, %: К 7,15 для СгдН;,ИОд, Вычислено, %: К 6,89. Таким же путем получены: ксипентанона, выход 50% 20 105 С/1,5 мм рт, ст.; поа) К суспензии 0,50 г (0,0132 моль) 1.гА 1 Н,в 40 мл тетрагидрофурана прибавляют раствор 1,8 г (0,0088 моль) оксима 1,1-диэтоксиексанонав 10 мл тетрагидрофурана; затем 15смесь кипятят 14 - 1 о час при перемешивании, разлагают этилацетатом, добавляют 100 мл эфира, разлагают водой, эфирный слой сушат прокаленным Жа. 80 г, упаривают, остаток перегоняют. Получено 0,70 г (42%) аминоацеталя с т. кип. 72 - 73 С/2 мм рт. ст.; по 1,4340. Найдено, %: С 63,49; Н 11,91; И 7,40.Вычислено, %: С 63,44; Н...

Номер патента: 210102

Опубликовано: 01.01.1968

Авторы: Ковалев, Щербак

МПК: B01J 8/24

Метки: кипящим, многосекционный, реактор, слоем

...ката лизатор а.Цилиндрическая вставка может быть выполнена, например, в,виде плотно навитых и труб змеевиков, которые при реакциях с тепловым эффектом являются одновременно и 15 внутренними теплообменными элементамисекции. Вставки размещают в объеме киля- щего слоя и располагают по высоте секции на определенном расстоянии друг от друга. О К низу каждои вставки прикрепляют решетки 7,провального типа, частично секционирующие слой секции, разрушающие газовые пузыри перед входом в кольцевые каналы вставок, способствуя при этом превращению 5 исходных веществ.Провальные решетки состоят из проволочных колец, связанных радиальными перемычками и образующими, таким образом, ячейки в форме кольцевых секторов с увеличиваю щейся к периферии...

Номер патента: 208800

Опубликовано: 01.01.1968

Авторы: Брагинский, Гессе, Евстигнеев, Ковалев, Михайлов, Приданцев, Тель, Хилькевич

МПК: G05B 19/02

Метки: позиционного, реверсивная, числовая

...точек, т. е. первый разряд определяет дискретность системы.Ввиду того, что все остальные разряды, начиная со второго, совершенно идентичны, рассмотрим 2-ой разряд, который состоит из двух неподвижных коллекторных колец А и Б и вращающегося блока щеток, содержащего четыре щетки, попарно соединенные между собой диодами,Коллекторное кольцо А составлено из десяти контактных пластин, изолированных одно от другого при помощи проставок, ширина которых несколько больше, чем диаметр щеток, что необходимо для исключения ложных команд. Контактные пластины 4 и 5 и О и 9 соединены между собой.Коллекторное кольцо Б состоит из двух изолированных одна от другой контактных пластин, которые соединены с платами а и б многоразрядного переключателя П,.При...

Номер патента: 208566

Опубликовано: 01.01.1968

Авторы: Гольдин, Ковалев, Лебедев, Щеголев

МПК: F03B 11/00, F15B 9/02

Метки: гидротурбины, колеса, лопасти, механизм, поборота, рабочего

...между тягой и рычагом увеличивает металлоемкость колеса.В предлагаемом механизме, с целью разгрузки тяги и упрощения конструкции рабочего колеса, поршень сервомотора сочленен с тягой при помощи шарнира.Для уменьшения утечек тяга заключена в цилиндрический стакан, закрепленный на поршне. Длина стенки стакана больше величины хода поршня, поэтому стакан не выходит из отверстия в днище сервомотораНа чертеже изображен вертикальный разрез рабочего колеса гидротурбины.Механизм поворота лопастей содержит поршневой сервомотор 1 двойного действия, поршень 2 которого сочленен при помощи шарнира 3 с тягой 4. Последняя проходит через днище 5 поршня и соединяется с пальцем рычага, закрепленного на цапфе б лопасти 7 (рычаг и палец на чертеже не...

Номер патента: 208501

Опубликовано: 01.01.1968

Авторы: Барышев, Ковалев, Попов

МПК: B65H 67/06

Метки: мотальном, початков, початочномавтомате, сброса, улавливания, уточно

...приспособление уменьшает количество угаров пряжи. Это достигается тем, что оно снабжено заслонкой кинематически связанной с кареткой автомата, а лоток установлен неподвижно.На чертеже изображено предложенное приспособление.Приспособление для улавливания и сброса початков на уточно-мотальном початочном автомате содержит наклонный неподвижный лоток 1 с пазом 2 на боковой стенке 3 и заслонку 4, ограниченную в средней части пальцем 5, входящим в паз 2 лотка 1. Нижний конец заслонки перекрывает выход из лотка 1, а верхний - кинематически связан с прессующей кареткой б автомата при помощи укрепленного на этом конце заслонки 4 штыря 7, входящего в паз 8 двуплечего рычага .9. Ось 10 этого рычага входит в паз 11 кронштейна 12, а...
