Номер патента: 741851

Опубликовано: 25.06.1980

Авторы: Бабич, Балинас, Гессе, Князев, Сучков

МПК: B08B 9/023

Метки: криволинейных, плоских, поверхностей, щетка

...стержнями; нафиг. 6 и 7 - варианты выполнения щетки.Щетка (см, фиг. 1-3) содержит ворсодержатели 1 бочкообразной формы, соединительные элементы 2 из упругогоматериала и зажимные пластины 3.Ворсодержатели выполнены из упругого материала, например резины, несутворс 4, преимущественно (при очисткеметаллических поверхностей) из металлических проволок, которые гофрированы взоне заделки в ворсодержатели, имеютотверстия для прохода соединительныхэлементов и зажаты между пластинами 3, 40а соединительные элементы 2 прикреплены к зажимным пластинам.Для стабилизации отверстий в ворсодержателях последние с обеих сторон имеют шайбы 5. 45Соединительные элементы 2 предпочтительно выполнены в виде стержней,причем пластины 3 имеют отверстия...

Номер патента: 738692

Опубликовано: 05.06.1980

Авторы: Владимиров, Гессе, Докторов, Салуквадзе, Шемков

МПК: B08B 9/023

Метки: наружной, поверхности, труб

...инструменты связаны арт.тданными валами 7 с шестернями 8,Сн)2 находящимися в зацеплении с неподвижным колесом 9, Подвески кинема" тически связаны рычажной системой 10 с роликами 11, которые могут непосредственно контактировать с нажимным кольцом 12 механизма отвода рабочих инструментов, Это кольцо шарнирно соединено с поршнями силовых цилиндров 13, закрепленных на,раме 14 машины, Нажимное кольцо шарнирно подвешено в двух противопо-, ложных точках (фиг. 3 и 4) на тягах 15, поворотно закрепленных на раме машины.Машина работает следующим образом.При вращении ротора 1 (привод ротора не. показан) шестерни 8 обкатываются по неподвижному колесу 9 и передают вращение через карданные Ъалы 7 рабочим инструментам 2,Если механизм отвода...

Номер патента: 709199

Опубликовано: 15.01.1980

Авторы: Владимиров, Гессе, Докторов, Шемков

МПК: B08B 9/023

Метки: наружной, поверхности, труб

...посредством цилиндрического шарнира, ось которого перпендикулярна оси вращения,очистных инструментов.На фиг.1 показана схема возникновения перекосов в машине; на Фиг,2 кинематическая схема предлагаемой машины,Машинаверхностис радиальными направляющими 2, в которых подвижно размещены подпружиненные штоки 3, соединенные черезцилиндрические шарниры 4 с подшипниковыми корпусами 5, имеющими рабочиевалы б, рабочие инструменты (иглофрезы) 7, жестко закрепленные навалах по обеим их.сторонам; систему. привода рабочих инструментов, имеющую карданные передачи 8, соединенные одним концом с рабочими валамииглофрез, а другим через валы 9, находящиеся в подшипниках 10, - с шестернями 11, имеющими внутреннее зацепление с колесом 12,Машина работает...

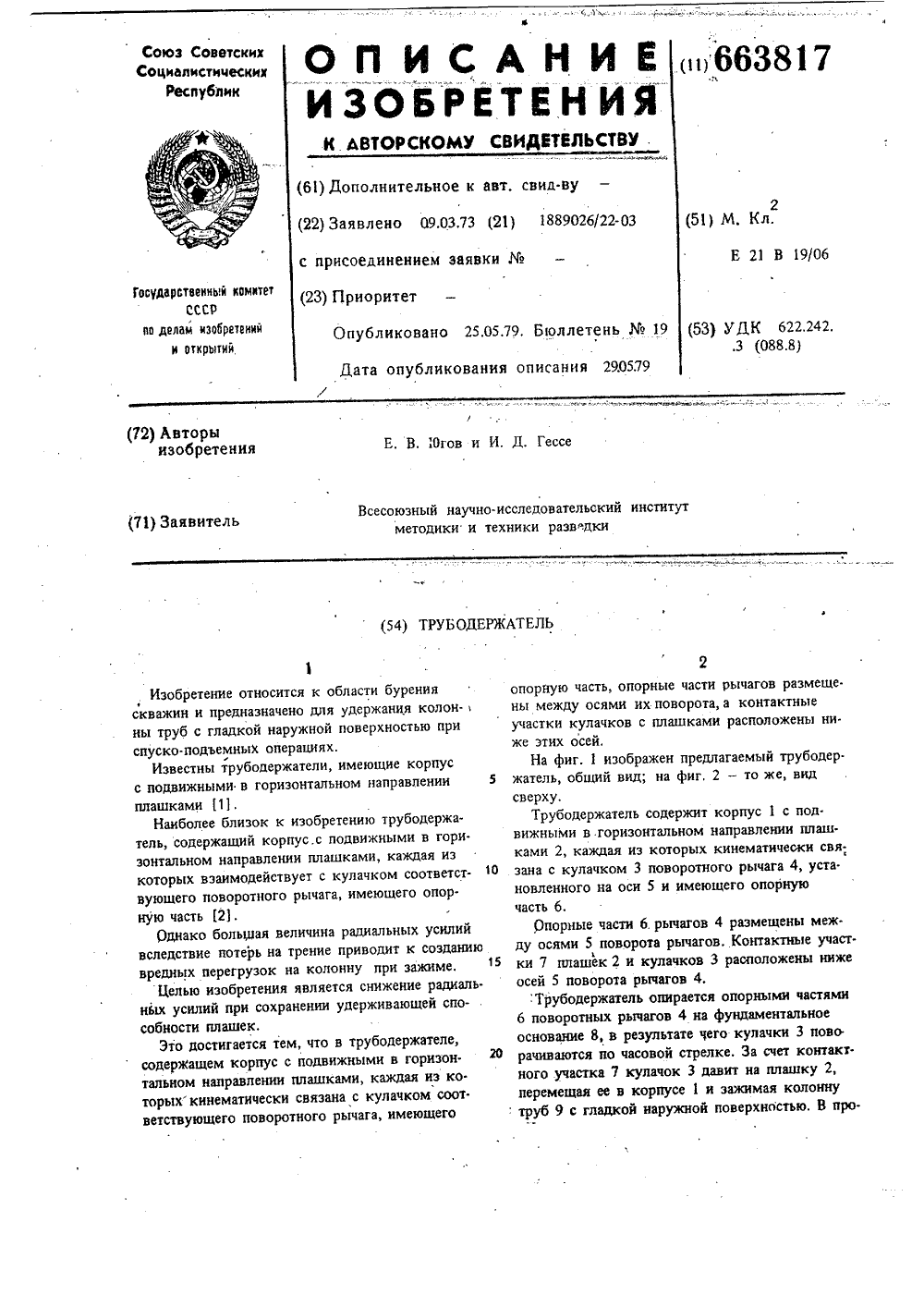

Номер патента: 663817

Опубликовано: 25.05.1979

Авторы: Гессе, Югов

МПК: E21B 19/06

Метки: трубодержатель

...в.горизонтзльном направлении плащ.ками 2, каждзя из которых кинематически свяО зана с кулачком 3 поворотного рычага 4, уста.новленного на оси 5 и имеющего опорнуючасть б.Опорные части 6. рычагов 4 размещены меж.ду осями 5 поворота рычагов. Контактные участ.15 ки 7 плашек 2 и кулачков 3 расположены нижеосей 5 поворота рычагов 4,:Трубодержатель опирается опорными частями6 поворотных рычзгов 4 на фундаментзльноеосновзние 8, в результате Чего кулачки 3 ново20 рачивзются по часовой стрелке, За счет контактного участка 7 кулачок 3 давит на плашку 2,перемещая ее в корпусе 1 и зажимая колонну663817 Составитель В. Орлов Фадеева Те едак Тираж 656 ИИЙИ ГосударсПодписноеенного комитета СССРетений и открытий35, Раушская наб., д. каз 2951/27 по...

Номер патента: 560058

Опубликовано: 30.05.1977

Авторы: Бухарев, Гессе, Югов

МПК: E21B 19/06

Метки: наголовник

...рабочем положении, общий вид.1-1 аголовнпк содержит корпус 1 с заплечиками 2 под элеватор и резьбовой частью 3. В продольном отверстии корпуса 1 расположен вал 4 с рукоятью 5. Ниже резьбовон части 3 наголовника установлен стопориый элемент, выполцениьй в виде пружины кру чения 6, которая одним концом соединена с корпусом 1, а другим - с Валом 1. Вал 1, установленный с возможностью поворота в отверстии корпуса 1, снабжен фиксатором в виде зуба 7, которому соотвстствуст паз 8 в корпусс 1.В исходном положении пружина 6 путем поворота вала 4 относительно корпуса 1 закручивается и в этом положении фиксируется зубом 7 в пазу 8. В закрученном состоянии диаметр пружины 6 меньше внутреннего диаметра бурильной тру бь 1 9 н поэтому на;ОлОВник...

Номер патента: 549570

Опубликовано: 05.03.1977

Авторы: Бухарев, Гессе, Ильин, Поташинский

МПК: E21B 19/14

Метки: бурильных, подсвечник, труб

...которыхразмещены с возможностью свободного перемещения подпятники 4, на полпятникн опираются свечи 5, на одну из которых (предварительно отодвинутую от пакета свечей) заведен полуавтоматический элеватор бподвешенный на тросе 7, верхняя часть подпятни 20 ка выполнена коническои, а нижняя - сферической. С целью, предотвращения извлечения подпятника из направляющих желобов,при подъеме трубы (наприлер, в случае заклинки трубы на конусной части подпятннка)25 стеньки желобов выполнены,с выступа,мн 8,расстояние между которыми меньше поперечното размера сферической части подпятника,которая расположена под выступами.Подсвечник работает следующим обравом,ЗО При спуске бурильной колонны в скважи 5495 7 Ону каждую нз овечей Е, установленную ранее в...

Номер патента: 508587

Опубликовано: 30.03.1976

Авторы: Бухарев, Гессе, Коломийцова, Онищин, Югов

МПК: E21B 19/10

Метки: трубодержатель

...техникибурения, а именно к трубодержателям,Известны трубодержатели, преимущественно для гладкоствольной бурильной колонны,включающие плашки, поджимаемые тягами,установленными между щеками и соединенными с ними посредством осей, и опорные элементы для взаимодействия с тягами.Недостатком известных трубодержателейявляется невозможность регулировки усилиязажима труб, При большом весе колонны этоможет привести к выходу труб из строя из-заостаточной деформации.Целью изобретения является автоматическоеизменение усилия зажима труб при изменении веса бурильной колонны.Поставленная цель достигаетсяопорные элементы выполнены в виковых рычагов, установленных с встью поворота, причем одно плечо орычага подпрукииено,о - , где а - расстояние по...

Номер патента: 456941

Опубликовано: 15.01.1975

Автор: Гессе

МПК: F16J 15/32

Метки: уплотняющее

...манжета; с жеты б.мыкание подш иной 7, опираю кольжения рабустройстве об слу,ников осущестейся на корпус, их кромок мантно пропорцио(71) Заявитель Всесоюзный н Недостатком известных конструкции является то, что при уплотнении высокооборотных валов рабочие кромки манжет интенсивно изнашиваются из-за высокой скорости 10 скольжения контактирующих поверхностей.С целью многократного снижения скорости скольжения рабочих кромок в предлагаемом уплотняющем устройстве уплотняющие элементы установлены в кольцевых зазорах, об разованных концентрично расположенными между валом и корпусом втулками, свободно вращающимися в подшипниках качения, например упорных, силовое замыкание которых осуществляется упругим элементом, например 20пружиной.На...

Номер патента: 408005

Опубликовано: 01.01.1973

Авторы: Бухарев, Гессе

МПК: E21B 19/06

Метки: бурильных, наголовник, труб

...на фиксацию.На фиг. 1 показан наголовник, продольное сечение; на фиг. 2 - сечение по А - А на фиг. 1; на фиг. 3 - сечение по Б - Б на фиг. 1.Наголовник включает корпус 1 с заплечиками 2 под элеватор, резьбовую часть 3 и продольное отверстие 4, поворотный вал 5 с эксцентричным приливом 6 в нижней части и рукояткой 7 в верхней части и пружину 8, которая одним концом соединена с корпусом 1, а другим - с валом 5. Ось продольного отверстия 4 смещена относительно оси резьбы корпуса 1 на величину 1, а эксцентриситет прилива 6 обозначен 12.Работает наголовник следующим образом. При завинчивании паголовника 1 в бурильцую трубу 9 эксцентричный прилив 6 силой трения о трубу стремится отойти в сторону и не препятствует процессу завинчивания, При...

Номер патента: 276849

Опубликовано: 01.01.1970

Авторы: Гессе, Карабанов

МПК: E21B 47/00, E21B 47/12

Метки: бурения, каротажа, процессе

...повышение 25 точности привязки к глубине. Достигается она тем, что устройство содержит датчик удельного веса жидкости, которой связан с переменным сопротивлением, включенным в цепь датчика давления, что позволяет непрерывно 30 и автоматически вводить поправку на удельный вес жидкости.Суть изобретения поясняется чертежом.В забойной части буровой колонны 1 размещены датчик 2 затрубного гидростатического давления и электронная схема 8, преобразующая давление в электрический сигнал,Устроиство имеет также датчик 4 удельноговеса, связанный с переменным сопротивлением б, представляющим собой схему деления.Скважинный снаряд связан кабелем б с наземной регистрирующей аппаратурой.Переменное сопротивление б связано сусилителем 7 схемой деления, к...

Номер патента: 208800

Опубликовано: 01.01.1968

Авторы: Брагинский, Гессе, Евстигнеев, Ковалев, Михайлов, Приданцев, Тель, Хилькевич

МПК: G05B 19/02

Метки: позиционного, реверсивная, числовая

...точек, т. е. первый разряд определяет дискретность системы.Ввиду того, что все остальные разряды, начиная со второго, совершенно идентичны, рассмотрим 2-ой разряд, который состоит из двух неподвижных коллекторных колец А и Б и вращающегося блока щеток, содержащего четыре щетки, попарно соединенные между собой диодами,Коллекторное кольцо А составлено из десяти контактных пластин, изолированных одно от другого при помощи проставок, ширина которых несколько больше, чем диаметр щеток, что необходимо для исключения ложных команд. Контактные пластины 4 и 5 и О и 9 соединены между собой.Коллекторное кольцо Б состоит из двух изолированных одна от другой контактных пластин, которые соединены с платами а и б многоразрядного переключателя П,.При...

Номер патента: 139178

Опубликовано: 01.01.1961

Авторы: Гессе, Катин, Ковалев, Михайлов, Приданцев, Скивицкий, Телятников

МПК: B23Q 16/00, G01B 7/30

Метки: автоматический, поворотный, стол

...ток. При любом смещении поворотной части 2 равновесие нарушается, сравниваемые напряжения пересга. ют быть равными друг другу, а их разность, будучи усиленной, заставляет протекать ток через обмотку 16. Возникающий в электродвигателе 3 крутящий момент стремится повернуть поворотную часть 2 в обратную сторону, так как направление тока в обмотке /6 п 1 ределяется направлением смещения поворотной части,Включение вращения поворотной части производится кратковременным замыканием контакта 17, шунтирующего датчик 1 на время прохождения мимо него подвижного элемента, после чего кс нтакт размыкается, и поворотная часть продолжает вращаться до тех пор,139178 Предмет изобретенияАвтоматический поворотный стол с приводом от электродвигателя...

Номер патента: 87327

Опубликовано: 01.01.1950

Авторы: Волынский, Гессе, Форстен, Червоненкис

МПК: G01M 17/04

Метки: аналогии, исследования, колебаний, методом, механических, многокатковой, модель, платформы, плоских, электрической

...демпфирующих устройств. Массы катков моделируются конденсаторами С. Профиль движения моделируется датчиком напряжечий Е, пропорциональных скорости вертикального перемещения (например, фотоэлектронными).Форма кривой этих напряжений одинакова для всех витков, но фазы их различны,К отпайке автотрансформатора, изображающей центр тяжести корпуса, подводится через большое балластное сопротивление Я ток неизменного значения, моделирующий вес корпуса. 1 конденсаторам С моделирующим массу катков, также могут быть подведены токи неизменного значения, пропорциональные весу катка (если учет веса катка необходим по условиям задачи). Во избежание постоянного подмагничи вания автотрансформатора и других элементов схемы, направление про....

Номер патента: 82093

Опубликовано: 01.01.1950

Автор: Гессе

МПК: B23F 19/10

Метки: вертикально-фрезерном, закругления, зубцов, кромок, станке, торцевых, цилиндрических, шестерен

...торцовых кромок зубцов цилиндрических шестерен на вертикально-фрезерном станке, о т л и ч а ю щ е ес я тем, что, с целью использования полного профиля режущего инструмента по всей высоте обрабатываемого зуба, ось обрабатываемой шестерни расположена перпендикулярно оси профилированного режущего инструмента, а сама шестерня приводится одновременно во вращательное и возвратно-поступательное движение, сообщаемое шестерне ме. ханизмом приспособления.82093 Сержпинск Гехред А А, Камыщнико дакт орректор Р Беркович ъем 0,3 э изд. л. Цена 7 коп. ткрытий Мос ипография ЦБТИ Комитета по делам изобретений при Совете Министров СССР, Москва, Петровк ткрытыи14. одп. к печ. ЗУ 111-61 гк. 7094ЦБТИ пр Формат бум. 70 Х 108/иТираж 220омитете по делам...

Номер патента: 15107

Опубликовано: 30.04.1930

Автор: Гессе

МПК: H01H 1/08, H01H 29/02, H04B 1/08 ...

Метки: коммутаторное, радиоприемников

...отверстием ж, в которое входит Х-образная игла б (фиг. 3), закрепленная в пластинке Л; гнезда к при помощи гаек жестко соединены с частью д крышки ящика,ля 1930 года. Действие патен30 апреля 1930 года. а крышки в гнезд к прижимаются к части д, привинчиваемой изолирующей плястинкой з.Отдельные детали, помещенные в ящике, соединяются посредством проволочек а с ртутью л. В дно пластины ХГ вставляются иглы б так, чтобы они приходились точно против соответствующих отверстий ж в крышках в гнезд к. Иглы б предварительно изгибаются в вид буквы Г; короткая часть вколачивается в пластинку Л, а длинная, будучи вставлена в гнездо к, должна погружаться в ртуть л. Для прочности и удобства накладывания пластинки Л; она снабжается отверстиями, в которые...
