Вихретоковое устройство для определения содержания ферромагнитных частиц

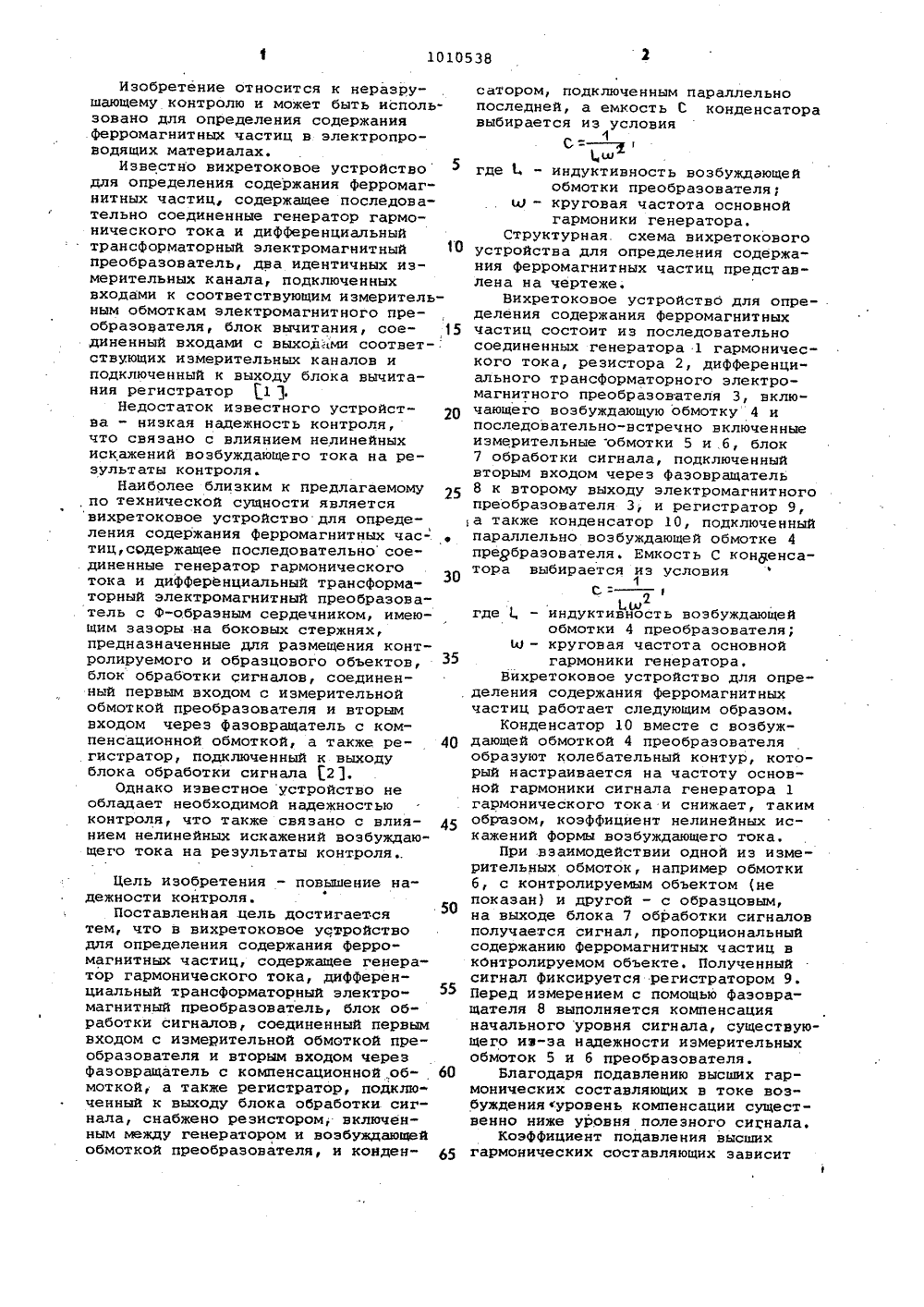

щ 1010538 А СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧЯРЫТИЙ З(59 С 01 Б 27 90 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ный преобразователь, блок обработки сигналов, соединенный первым входом с измерительной обмоткой преобразователя и вторым входом через фазовращатель с компенсационной обмоткой, а также. регистратор, подключенный к выходу блока обработки сигнала, о т л и ч а ю щ е е с я тем, что 7 с целью повышения надежно 8 ти контроля, оно снабжено резистором, включенным между генератором и возбуждающей обмоткой преобразователя, и конденсатором, подключенным параллельно последней, а емкость С конденсатора выбирается из условия1с.тгде ( - индуктивность возбуждающейобмотки преобразователя;и - круговая частота основнойгармоники генератора.(71) Ленинградский ордена Ленина электротехнический институт им. В.И. Ульянова (Ленина) (53) 620.179.14(088.8)(56) 1. Авторское свидетельство СССР Р 596874, кл. 6 01 Н 27/90, 1976.2. Авторское свидетельство СССР Р 785729, кл. С 01 0 27/90, 1980 (прототип).(54)(57) ВИХРЕТОКОВОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ФЕРРОМАГНИТНЫХ ЧАСТИЦ, содержащее генератор гармонического тока, дифференциальный трансформаторный электромагнитОПИСАНИЕ ИЗОБРЕТЕНИЯ,.Изобретение относится к неразрушающему контролю и может быть использовано для определения содержания.Ферромагнитных частиц в электропроводящих материалах.Известно вихретоковое устройстводля определения содержания ферромагнитных частиц, содержащее последовательно соединенные генератор гармонического тока и дифференциальныйтрансформаторный электромагнитный Опреобразователь, два идентичных измерительных канала, подключенныхвходами к соответствующим измерительным обмоткам электромагнитного преобразозателя, блок вычитания, соединенный входами с выходами соответ-ствующих измерительных каналов иподключенный к выходу блока вычитания регистратор 1 ),Недостаток известного устройст- р 0ва - низкая надежность контроля,что связано с влиянием нелинейныхискажений возбуждающего тока на результаты контроля.Наиболее близким к предлагаемому 5,по технической сущности являетсявихретоковое устройство для определения содержания ферромагнитных час-.тиц,содержащее последовательно сое.диненные генератор гармоническоготока и дифференциальный трансформаторный электромагнитный преобразователь с Ф-образным сердечником, имеющим зазоры на боковых стержнях,предназначенные для размещения контролируемого и образцового объектов,блок обработки сигналов, соединенный первым входом с измерительнойобмоткой преобразователя и вторымвходом через фазовращатель с компенсационной обмоткой, а также регистратор, подключенный к выходублока обработки сигнала 121,Однако известное устройство необладает необходимой надежностьюконтРоля, что также связано с влиянием нелинейных искажений возбуждающего тока на результаты контроля Цель изобретения - повышение надежности контроля.Поставленная .цель достигается тем, что в вихретоковое устройство для определения содержания Ферромагнитных частиц, содержащее генератор гармонического тока, дифференциальный трансформаторный электромагнитный преобразователь, блок обработки сигналов, соединенный первым входом с измерительной обмоткой преобразователя и вторым входом через фаэовращатель с компенсационной об моткой, а также регистратор, подключенный к выходу блока обработки сигнала, снабжено резистором, включенным между генератором и возбуждающей обмоткой преобразователя, и конден" 65 сатором, подключенным параллельнопоследней, а емкость С конденсаторавыбирается из условиягде 1, - индуктивность возбуждающейобмотки преобразователя;ы - круговая частота основнойгармоники генератора.Структурная. схема вихретоковогоустройства для определения содержания ферромагнитных частиц представлена на чертеже.Вихретоковое устройствО для определения содержания ферромагнитныхчастиц состоит из последовательносоединенных генератора 1 гармонического тока, резистора 2, дифференциального трансформаторного электромагнитного преобразователя 3, включающего возбуждающую обмотку 4 ипоследовательно-встречно включенныеизмерительные обмотки 5 и б, блок7 обработки сигнала, подключенныйвторым входом через фазовращатель8 к второму выходу электромагнитногопреобразователя 3, и регистратор 9,1 а также конденсатор 10, подключенныйпараллельно возбуждающей обмотке 4преобразователя. Емкость С конченсатора выбирается из условия1С= -где- индуктивность возбуждающейобмотки 4 преобразователя;Ы - круговая частота основнойгармоники генератора,Вихретоковое устройство для определения содержания ферромагнитныхчастиц работает следующим образом.Конденсатор 10 вместе с возбуждающей обмоткой 4 преобразователяобразуют колебательный контур, который настраивается на частоту основной гармоники сигнала генератора 1гармонического тока и снижает, такимобразом, коэффициент нелинейных искажений формы возбуждающего тока.При взаимодействии одной из измерительных обмоток, например обмоткиб, с контролируемым объектом (непоказан) и другой - с образцовым,на выходе блока 7 обработки сигналовполучается сигнал, пропорциональныйсодержанию ферромагнитных частиц вкОнтролируемом объекте. Полученныйсигнал фиксируется регистратором 9.Перед измерением с помощью фаэовращателя 8 выполняется компенсацияначального уровня сигнала, существующего из-за надежности измерительныхобмоток 5 и б преобразователя.Благодаря подавлению высших гармонических составляющих в токе возбуждения уровень компенсации существенно ниже уровня полезного сигнала.Коэффициент подавления высшихгармонических составляющих зависит1010538 Составитель П. ШкатовТехред О. Неце Корректор М. ДемчикРедактор И. Ковальчукщ" чщффщ Заказ 2479/33 Тираж 871 Подписное ВНИИПИ Государственного комитета;СССР по делам изобретений и открытий 113035, Москва, Ж-.35, Раушская наб., д. 4/5филиал ППП Патентф, г. Ужгород, ул. Проектная, 4Ф от добротности контура, образованного возбуждающей обмоткой 4 и конденсатором 10.Уменьшение добротности этого кон тура из"за шунтирующего действия генератора 1 гармонического тока исключается с помощью резистора 2устройство позволяет повысить надежность контроля за содержанием Ферромагнитных частиц в неэлектропро. водящих средах эа счет .Уменьшения сигнала некомпенсации, вызванного нелинейными искажениями сигнала генератора.
