Капустенко
Вертикальная конвейерная печь
Номер патента: 1825950
Опубликовано: 07.07.1993
Авторы: Бровер, Галич, Зеленов, Капустенко, Медведев, Општейн, Погорелко, Пронько, Фролова
МПК: F27B 9/24
Метки: вертикальная, конвейерная, печь
...количество которых определяется конструктивно исходя из производительности печи и режима сушки. Каждый контур 20 содержит вентилятор б, калорифер 7, раздаточный 8 и заборный 9 коллекторы, соединенные с зонами высокого и низкого давления вентилятора б соответственно. Коллекторы 8 и 9 расположены между вет няни конвейера 4 поперек камеры нагрева 1, Коллекторы снабжены регулируемыми по сечению отверстиями 10 (например, щелями, что обеспечивает равные скорости истечения теплоносителя в пределах контуров. 30 Коллекторы 8 и 9 смежных контуров расположены в общем коробе и разделены зигзагообразной перегородкой 11. Каждый контур циркуляции соединен с предыдущим . посредством перепускного трубопровода 35 12.Вертикальная конвейерная печь рабо-....
Туннельная печь
Номер патента: 1803696
Опубликовано: 23.03.1993
Авторы: Капустенко, Медведев, Мосин, Шапиро
МПК: F27B 9/30
Метки: печь, туннельная
...устройства 2, выполненные с возможностью перемещения по рельсовому пути 3, Транспортирующие устройства 2 имеют в поперечном сечении трапецеидальную форму, а в продольном - форму параллелограмма. На торцовых стенкахтранспортирующих устройств 2 установлены амортизаторы 4 из эластичного огнеупорного материала, например, из рулонной огнеупорной ткани, Боковые стенки рабочего канала 1 снабжены наклонными участками 5, параллельными боковым стенкам транспортирующих устройств 2. Печь снабжена также песочными затворами 6, короба которых расположены на боковых стенках рабочей камеры 1, а ножи на транспортирующих устройствах 2,Туннельная печь работает следующим образом; На транспортирующие устройства 2 ус- танавливают садку и подают их в...
Проходная печь
Номер патента: 1788411
Опубликовано: 15.01.1993
Авторы: Бровер, Капустенко, Медведев, Челембий
МПК: F27B 9/02
...следующимобразом,На транспортные средства 7 загружаютизделия 8 и подают натермообработку в каналы 1 и 2, перемещая последовательно через зоны 3, 4 и 6, Включают вентиляторы16 и 17 и начинают обдув садки в зоне охлаждения 6, После этого, как все зоны каналов 1 и 2 заполнены транспортными средствами с иэделиями 8, воздух, нагнетаемый вентиляторами 16 и 17, нагревается при отборе тепла от охлаждаемых изделий, поступает через отверстия 14 на нагреваемую садку в зонах предварительного нагрева через отверстия 15, нагревает садку втечение времени, определяемого продолжительностью пребывания изделий в зоне охлаждения, а затем воздух, прогревшийся до достаточно высокой температуры, поступает на всасывающие участки 19 вентиляторов 16 и 17...
Колпаковая печь
Номер патента: 1766987
Опубликовано: 07.10.1992
Авторы: Бараненко, Башилов, Гольдин, Капустенко
МПК: C21D 9/673
Метки: колпаковая, печь
...аппаратом, по меньшей мере один корпус направляющего аппарата и выходные патрубки с равномерно расположенными по периметру стенда раструбами, крыльчатка и направляющий аппарат каждого вентилятора установлены в вертикальных плоскостях, ось каждого выходного патрубка расположена под углом к горизонтальной плоскости, а корпус направляющего аппарата зыполнен спиральным.На фиг, 1 изображена предлагаемая печь; на фиг,2 - разрез А - А на фиг,1; на фиг,3 - расположение раструбов по периметру стенда, развернуто.Колпаковая печь содержит стенд 1, нагревательный колпак 2 с нагревателями 3, муфель 4, вентиляторы с приводами 5,крыльчатками 6 и направляющими аппара- тами 7, включающими спиральные корпуса 8 и выходные патрубки 9.Крыльчатки 6 и...
Камерная сушильная электропечь
Номер патента: 1746169
Опубликовано: 07.07.1992
Авторы: Бровер, Глимчер, Капустенко
МПК: F26B 3/347, F26B 9/06
Метки: камерная, сушильная, электропечь
...5, омывает нагреватели 6, прогревается и поступает в камеру 1 нагрева, гдепроисходит сушка изделия 8, Поскольку вал 10якоря полностью экранирован обтекателями 9, большая часть тепла поглощается тойчастью иэделия, которая подлежит сушке,т,е. вал изделия 8 не прогревается эа счетконвективного теплообмена и, следовательно, не поглощает тепло, переносимое теплоносителем. Вследствие этого повышаетсяэффективность использования тепловойэнергии, так как уменьшается непроизводительный расход тепла на нагрев частей изделия, не подлежащих сушке согласнотехнологическому процессу. Кроме того, экранирование деталей изделия, не подлежащих сушке, позволяет интенсифицироватьпроцесс охлаждения изделия 8 после сушки 25и, следовательно,...
Камерная сушильная электропечь
Номер патента: 1744395
Опубликовано: 30.06.1992
Авторы: Бровер, Глимчер, Капустенко, Мусиенко
Метки: камерная, сушильная, электропечь
...камерой 1 нагрева в зоне низкого давления вентиляторов, а также каналы 11 выброса отработавшего теплоносителя с патрубками 12. Каналы 11 соединены с калориферными каналами 6 в зоне высокого давления вентиляторов 3 патрубками 13 сброса отработавшего теплоносителя,Каналы 8 и 11 выполнены в теплоизоляции 2 боковых стенок печи, причем каналы8 подачи холодного воздуха расположенысо стороны футеровки, э каналы 11 выбросаотработавшего теплоносителя - со стороныкамеры 1 нагрева, причем.в местах расположения каналов 8 и 11 толщина теплоизоляции 2 меньше,Каналы 8 и 11 отделены один от другогоперегородкой 14 из материала высокой теп- .лопроводности, на которой имеются теплообменные ребра 15.На выдвижном поду 5 имеются теплообменные ребра,...
Отделение колпаковых печей и способ нагрева и охлаждения садки в отделении колпаковых печей
Номер патента: 1740459
Опубликовано: 15.06.1992
Авторы: Бровер, Капустенко, Мусиенко, Редько, Фролова
МПК: C21D 9/663
Метки: колпаковых, нагрева, отделение, отделении, охлаждения, печей, садки
...через одну часть теплообменника с последующим возвратом его в подмуфельное пространство, теплоноситель из подмуфельного пространства нагревательного стенда пропускают через вторую часть теплообменника с последующим возвратом его в подмуфельное пространство стенда, а после выравнивания температур садок осу 5 10 15 20 25 30 35 40 45 50 ществляют обдув части теплообменника, входящей в контур рециркуляции нагреваемого стенда, проточным воздухом, причем часть этого контура циркуляции, связанную с подмуфельным пространством, предварител ь но откл юча ют.Способ нагрева и охлаждения изделий реализуется следующим образом.На стенд 1 устанавливается нагреваемая садка,муфель 2 и нагревательный колпак 3, На стенде 6 под муфелем 7 установлена...
Колпаковая печь
Номер патента: 1705371
Опубликовано: 15.01.1992
Авторы: Бровер, Гольдин, Капустенко
МПК: C21D 9/673, F27B 11/00, F27B 5/10 ...
Метки: колпаковая, печь
...устанавливают садку 10,устанавливают муфель 4 и нагревательный колпак 3. Включают вентилятор 2 и начинают осуществлять циркуляцию теплоносителя (печной атмосферы)в подмуфельном пространстве.25 Включают систему нагрева печи, например электронагреватели колпака 3и осуществляют нагрев садки 10, Излучение нагревателей передается стенкам муфеля 4 и наружным тороидам 5.Промежуточный теплоноситель 9, кото"рым заполнены наружные тороиды 5, испаряется и пар перемещается во внутренние тороиды 6 по перемычкам 7вследствие разности температур и дав 35ления. Печная атмосфера, циркулирующая в подмуфельном пространстве отбирает тепло от стенок муфеля 4 и внутренних тороидов 6, нагревается и нагревает садку 10 (происходит конвективный нагрев). При...
Камерная печь
Номер патента: 1700343
Опубликовано: 23.12.1991
Авторы: Бровер, Капустенко, Корман, Тарасов
МПК: F27B 3/10
...7, направляющим экраном 8 и вентилятором 9. Блокинагрева 5 и охлаждения 6 установлены на.имеющей возможность поворота, вокругсвоей оси, теплоиэолированной заслонке.Блок 5 нагрева подключается к сети посредством токоподводов 10 контактного типа.Блок 6 охлаждения подключен к системеподачи хладагента посредством гибких трубопроводов 11 через полую ось 12 вращения заслонки 4.Камерная печь работает следующим образом.Садку 13 устанавливают в камеру 1 нагрева, закрывают дверцу 2. Блок 5 нагревапри этом обращен в сторону рабочего пространства. Подают защитную атмосферу иосуществляют нагрев садки 13. После эавеошения нагрева заслонку поворачиваютна 180, в блок 6 охлаждения через гибкийтрубопровод 11 и полую ось 12 подают хладагент и...
Электрокалорифер
Номер патента: 1688464
Опубликовано: 30.10.1991
Авторы: Капустенко, Општейн
Метки: электрокалорифер
...СССРи 1163103, кл. Г 24 Н 3/04, 1983(57) Изобретение предназначено дляиспользования преимущественно в печах с принудительной циркуляциейвоздуха. Цель изобретения - упрощение конструкции калорифера. Калори -фер содержит вентилятор 2, блок нагревателей 3 с участками с неравномерной теплоотдачей, преимущественно с оребрением 4, и газораспределительное устройство в виде решетки 5с разным проходным сечением отверстий 6 и 7. Решетка установлена так,что отверстия 7 с большим проходнымсечением расположены наПротив теплонаправленных участков нагревателей 3что повышает равномерность температу- дры нагревателей. 3 ил. е1688466Фиг дСоставитель С. Кузьмин Редактор И. Касарда Техред А.Кравчук Корректор Н РевскаяеЗаказ 3/2 ц Тираж Подписное...
Колпаковая печь
Номер патента: 1687636
Опубликовано: 30.10.1991
Авторы: Гольдин, Капустенко
МПК: C21D 9/67
Метки: колпаковая, печь
...термообработки садку 14 насаживают на стержень 15, устанавливают в муфель-контейнер 5, который накрывают крышкой 6 и устанавливают на стенд 1. При этом крышка 6 приподнимается, На стенд 1 устанавливают наружный муфель 4 и колпак 2 с нагревателями 3, После окончания цикла термообработки снимают колпак, муфель 4 и муфель-контейнер 5 с садкой 14. При подъеме последнего за проушины,13 крышка 6 опускается и изолирует садку от окружающей среды, 1 ил,стиями 11, смещенными. относительно отверстий 12 в днище контейнера 5.Контейнер 5 снабжен проушинами 13.Колпаковая печь работает следующим образом.Садку 14 насаживают на стержень 15, устанавливают в муфель-контейнер 5. Муфель 5 накрывают крышкой 6 и устанавливают траверсой (на чертеже не показана)...
Колпаковая печь
Номер патента: 1671714
Опубликовано: 23.08.1991
Авторы: Бараненко, Бровер, Гольдин, Капустенко
МПК: C21D 9/663
Метки: колпаковая, печь
...поступает в зазор между нижней поверхностью кольца 11 и верхним торцом рулона 7. Под действием разрежения, создаваемого вентилятором 2, этот поток теплоносителя разделяется на несколько нисходящих потоков, с равной скоростью проходящих через зазоры между витками рулонов 7, отдавая тепло виткам рулона и тем самым нагревая его. За счет плотного прилегания обечаек 13 и 14 к внутреннему и наружному виткам рулонов исключается прямой переток теплоносителя на всос вентилятора 2 через зазоры между рулонами и конвекторными кольцами. Для верхнего рулона 7 роль конвекторного кольца выполняет крышка муфеля 8,При поступлении теплоносителя в межвитковые зазоры количество его постепенно убывает, но при этом уменьшается и сечение канала, по которому...
Способ расфасовки сыпучих материалов из технологического аппарата в тару и устройство для его осуществления
Номер патента: 1666831
Опубликовано: 30.07.1991
Авторы: Бараненко, Бровер, Капустенко, Шапиро
Метки: аппарата, расфасовки, сыпучих, тару, технологического
...на внутренней поверхности которой нарезана резьба, Запорный элемент 5 выполнен в виде штока соуплотнительными концами 7 и 8. Шток жестко соединен с втулкой 6 посредством стержня 9, Разгрузочное отверстие 2 и загрузочное отверстие 4 выполнены коническими, Форма отверстий 2 и 4 соответствует конфигурации уплотнительных концов 7 и 8 штока запорного элемента 5.Втулка б выполнена с внутренней резьбой, обеспечивающей воэможность подсоединения к разгрузочному патрубку 10 сушилки 1 и горловине 11 тары 3 посредством резьбового соединения.Затвор установки работает следующим образом.Перед загрузкой материала в технологический аппарат-сушилку 1 вращением стержня 9 втулку 6 и, соответственно шток 5 переводят в крайнее верхнее положение и верхний...
Футеровка корпуса теплового агрегата
Номер патента: 1534272
Опубликовано: 07.01.1990
Авторы: Бараненко, Бровер, Капустенко, Фролова
МПК: F27D 1/16
Метки: агрегата, корпуса, теплового, футеровка
...-слойки 2. Пос -ле намотки Формуется блок требуемойконфигурации,Для других вариант. д исполненияблока между слоями материала 1 закладывают листовую фольгу 3. При этомукаэанный слой материала 1 Фиксируют огнеупорным клеем.Возможна намотка материала 1 наоправку большого сечения с последующим образованием воздушного канала 4,Готовые блоки закрепляют на кожухеагрегата таким образом, что слои рулона в блоке расположены параллельнокожуху агрегата. Крепление блоковосуществляется одним иэ известныхспособов.В предложенном решении зазорымежду слоями блоков расположены параллельно рабочему пространству теп 1 11лового агрегата и не выходят наего поверхность, т.е. фильтрациятеплоносителя к кожуху агрегата позазорам исключена. Наличие...
Туннельная печь
Номер патента: 1520322
Опубликовано: 07.11.1989
Авторы: Батищева, Борох, Капустенко, Медведев, Ярокер
МПК: F27B 9/30
Метки: печь, туннельная
...6 тележки 5. Неравномерностьшага между отверстиями 4 обеспечивает поддержание температуры ходовойчасти тележки в пределах допустимой70 С.,На рельсовом пути 3 установленытележки 5, предназначенные для пере 50мещения обжигаемого материала. Для Изобретение относится к оборудованию для обжига и прокаливания, например для обжига керамики и прокаливания порошков при производственатриевых ламп,Целью изобретения является снижение термических деформаций тележек.На фиг.1 представлена туннельнаяпечь, поперечный разрез,":на фиг.2 -разрез А-А на фиг,1,Туннельная печь включает камерыпредварительного и высокотемпературного нагрева и камеру охлаждения,состоящие из кожуха 1 и футеровки 2,в которой выполнен прямолинейный туннель. В туннеле уложен...
Пластина теплообменника
Номер патента: 1502954
Опубликовано: 23.08.1989
Авторы: Гуров, Капустенко, Лупырь, Никитин, Павленко, Перевертайленко, Товажнянский, Ясногородская
МПК: F28F 3/08
Метки: пластина, теплообменника
...под острым углом к продольной оси пластины 1 во 35встречном направлении 1 1 11 Офры 9 на распределительныхучастках 7 и 8 имеют переменный шаг8 8 Б, увеличивающийся открая пластины 1, к которому примыкают соответствующие отверстия 2 и 3,и ширину Т Т , Т ,оснований,равномерно увеличивающуются от гофра к гофру в направлении увеличенияшага Б. 45Пластина снабжена пазом 10 подуплотнительную прокладку 11.Благодаря тому, что шаг Б междупараллельными гофрами 9 распределительных участков 7 и 8 переменен,причем минимален у той боковой стороны пластины 1, у которой расположены отверстия 2 и 3 для входа и выхода одной рабочей среды и максима,лен у другой боковой стороны, достигается более равномерное распределение входящего в межпластинный...
Стенд колпаковой печи
Номер патента: 1306972
Опубликовано: 30.04.1987
Авторы: Капустенко, Левковский, Мусиенко, Плоткин
МПК: C21D 9/673
Метки: колпаковой, печи, стенд
...Штанги б выполнены с возможностью вертикального перемещения в направляющих подшипниках 15, установленных на стационарном цилиндрическом коробе 16, закрепленном на основании 1 кожуха. К пробке 5 крепится цилиндрический кож 17, постоянно располагающийся в герметизирующей жидкости, находящейся в цилиндрическом коробе 16, Канал 11, кольцевой коллектор 13 и трубы 14 образуют замкнутый контур циркуляции в период охлаждения. Водоохлаждаемый50 короб 16, заполненный маслом, и нож 17 образуют масляный затвор. Стенд работает следующим образом,При нагреве стопы рулонов вентилятор 3 находится в верхнем положении, а направляющий аппарат с кольцевой полостью образует замкнутый контур циркуляции защитного газа, Рабочее колесо 4 вентилятора 3...
Сошник
Номер патента: 1026683
Опубликовано: 07.07.1983
Авторы: Бандуровский, Капустенко, Мазурик, Моргунов, Седик, Шинкевич
МПК: A01C 7/20
Метки: сошник
...в частности к сошникам сеялок.Известен сошник, включающий плоский полоз, щеки, установленные под острым углом к полозу в плоскости, перпендикулярной плоскости движения сошника, и уплотняющие пятки 1 .Наиболее близким по технической сущности к изобретению является сошник, включающий плоский полоз, параллельные между собой щеки и установленную между ними в передней части уплотнительную пятку 2.Недостатками известных сошников являются забивание почвой полости между щеками при опускании сошника в рабочее положение или при его остановке в рабочем положении и низкое качество посева.Цель изобретения - повышение качества высева и устранение забивания сошника.Указанная цель достигается тем, что в известном сошнике щеки в задней его части за...

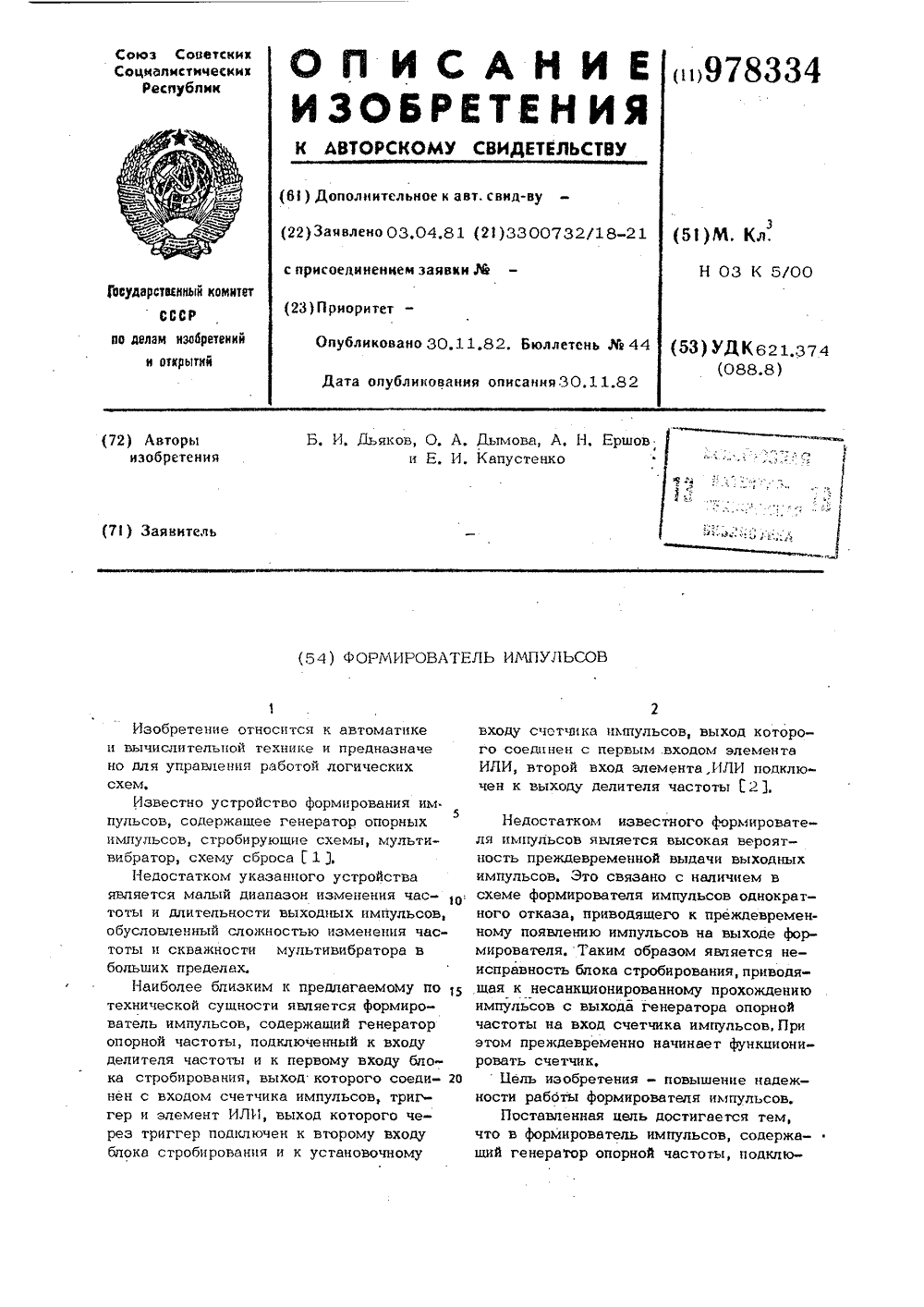

Формирователь импульсов
Номер патента: 978334
Опубликовано: 30.11.1982
Авторы: Дымова, Дьяков, Ершов, Капустенко
МПК: H03K 5/00
Метки: импульсов, формирователь
...3 устанавливается потенциал логической единицы(фиг, 2 и), которым отпирается блок 4стробирования, При этом импульсы с управляющего выхода 7 делителя 2 частоты начинают поступать на С-вход 3 триггера 5 (фиг, 2 е). Поскольку на информационном входе триггера Р -типа 5в этот момент присутствует потенциаллогической единицы с выхода делителя 2частоты, то первый же положительныйфронт импульса с выхода блока 4 стробирования (фиг. 2 е) устанавливает Р -триггер 5 в состояние логической единицы,Несанкционированные импульсы с управляющего выхода 7 делителя 2 частоты поступают на С-вход Э -триггера 5, Однако до тех пор, пока делитель 2 частоты не заполнится, на его выходе, а следовательно, и на информационном входе 2 -триггера 5 присутствует...
