Устройство для моделирования распределенной rc-структуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

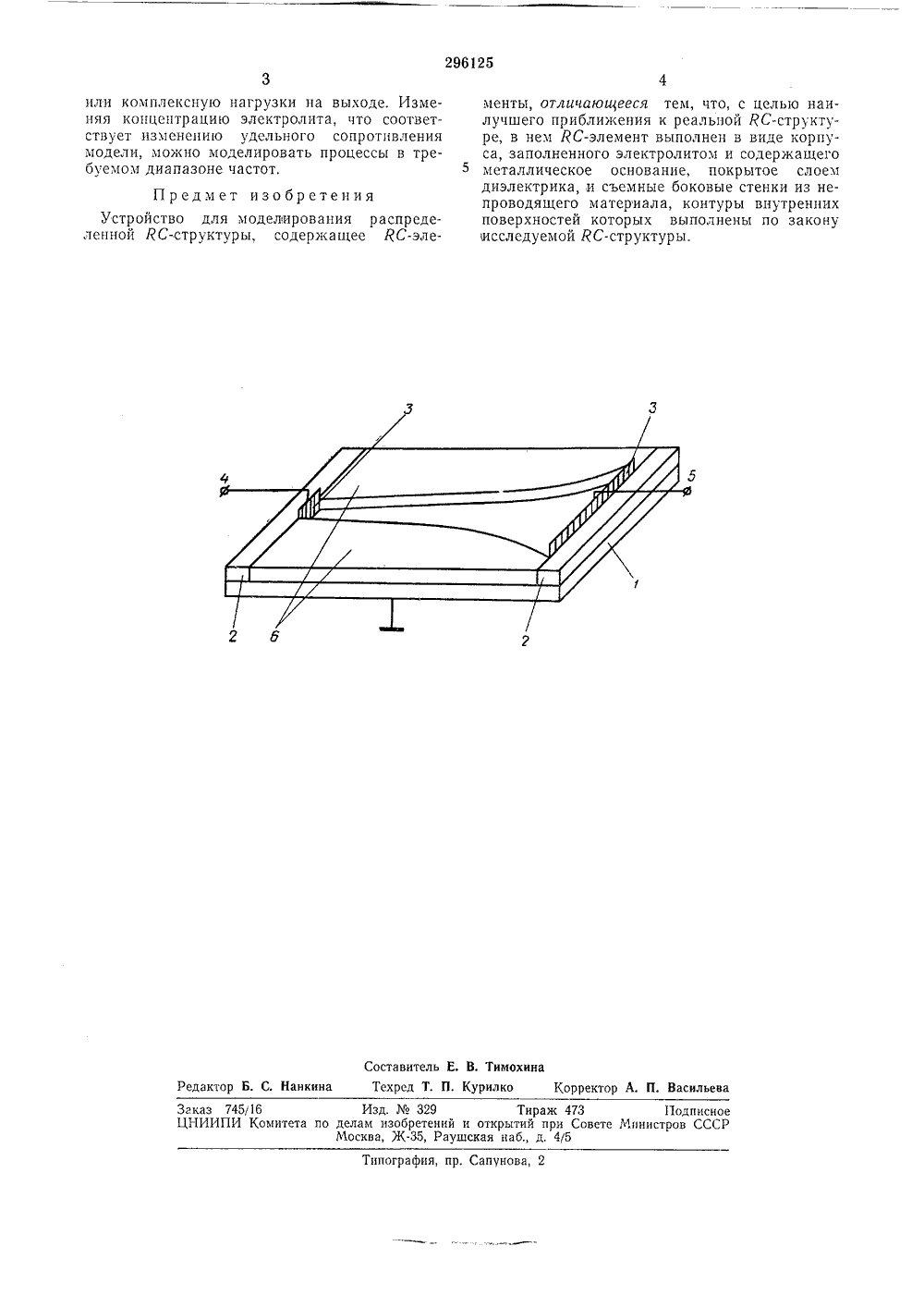

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Саввтских Социалистических РеспубликЗависимое от авт. свидетельства М Заявлено 07.711.1969 ( 1344421/18-2 МПК 6 06 д 7146 присоединением заявки ч 0риоритет Комитет по дел изобретений и открытий при Совете Министров СССРОпубликовано 12.11.1971, Бюллетень М 8 Дата опубликования описания 26.П 1.1971 681,332. 35 (088. вторызоб ретени. Петуха осибирский электротехнически сти явител СТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИ РАСПРЕДЕЛЕННОЙ КС-СТРУКТУРЫ Настоящее изобретение относится к области вычислительной техники и может быть использовано для моделирования физических процессов, протекающих в реальных однородных и неоднородных ЯС-структурах, которые применяются в микроэлектронике в качестве избирательных ЯС-фильтров, фазосдвигающих цепей в ЯС-генераторах и др,Для моделирования РС-структур с распределенными параметрами используются соединенные последовательно РС-звенья из сосредоточенных ЯС-элементов.Однако такие устройства имеют тот недостаток, что для более точного соответствия между моделью и реальной ЯС-структурой требуется большое число звеньев, исчисляемых десятками, Кроме того, усложняется задача моделирования неоднородных ЯС-структур, когда параметры ЯС-элементов отдельных звеньев модели должны изменяться по определенному закону.Цель изобретения заключается в наибольшем приближении модели к реальной ЯС- структуре, а также в упрощении конструктивного изменения абсолютных значений параметров модели и закона их изменения по длине модели,Эта цель достигается благодаря тому, что сама модель представляет собой систему с распределенными ЯС-элементами, где роль распределенного сопротивления выполняет раствор электролита, а распределенная емкость создается слоем электролита и металлическим основанием, которые отделены друг от друга пленкой диэлектрика, например фторопласта.Конструкция устройства для моделированияраспределенной ЯС-структуры изображена начертежеУстройство ЯС-структуры состоит из металлического основания 1, боковых стенок 2, изготовляемых из непроводящего материала с 1 О укрепленными на них металлическими пластинами 3, которые являются входом 4 и выходом 5 устройства. Контуры внутренних поверхностей боковых стенок б выполнены по закону исследуемой ЯС-структуры (линейному, показательному, гиперболическому и др,), Эти стенки делаются съемными, что позволяет легко переходить от одного закона изменения параметров ЯС-структуры к другому, Между боковыми стенками б и металлическим основанием 1 прокладывается по всей поверхности основания тонкая диэлектрическая пленка. Распределенное сопротивление создается электролитом, который заливается во внутренний объем модели. Электролитом может слу жить слабый водный раствор солей. Распределенная емкость образуется между раствором и металлическим основанием, которые разделены пленкой.Подавая на вход 4 модели гармонический Зо сигнал, можно исследовать частотные и фазовые характеристики системы как в режиме холостого хода, так и при работе ца активнуюЗаказ 745/16 Изд.329 Тираж 473 Подписное ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д, 4(5Типография, пр. Сапунова, 2 или комплексную нагрузки на выходе. Изменяя концентрацию электролита, что соответствует изменению удельного сопротивления модели, можно моделировать процессы в требуемом диапазоне частот. Предмет изобретенияУстройство для моделирования распределенной ЯС-структуры, содержащее ЯС-элементы, отличающееся тем, что, с целью наилучшего приближения к реальной РС-структуре, в нем ЯС-элемент выполнен в виде корпуса, заполненного электролитом и содержащего металлическое основание, покрытое слоем диэлектрика, и съемные боковые стенки из не- проводящего материала, контуры внутренних поверхностей которых выполнены по закону исследуемой ЙС-структуры.
СмотретьЗаявка
1344421
Г. П. Каблов, О. К. Кочергин, В. Я. Петухов Новосибирский электротехнический институт
МПК / Метки
Метки: rc-структуры, моделирования, распределенной
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-296125-ustrojjstvo-dlya-modelirovaniya-raspredelennojj-rc-struktury.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для моделирования распределенной rc-структуры</a>
