Киляков

Номер патента: 1069879

Опубликовано: 30.01.1984

Автор: Киляков

МПК: B07C 5/04

Метки: длине, лесоматериалов, сортировки

...объединены и через обмотки соотнетствующих реле подключены к катодам. диодов, аноды которых объединены иподсоединены к объединенным другимвыводам Фотосопротивлений,На Фиг, 1 показана расстановка 45оборудования; на Фиг. 2 представлена конструкция детектора длин; наФиг, 3 - узел исполнительных контактов.Устройство содержит продольный 50транспортер 1, сбрасыватель 2 лесоматериала, лесонакопители 3, детекторы 4 длин, позиции 5 детекторов4 длин. Позицией 6 обозначен лесоматериал. Детектор 4 длин имеет источник 7 света, Фотосопротивления8 и 9, диоды 10 и 11, обмотки реле12 и 13, источники питания 14 и 15.Устройство также содержит исполнительные реле 16 и запоминающие 60 реле 17. Узел исполнительных контактов включает н себя контакты 18 реле...

Номер патента: 1068894

Опубликовано: 23.01.1984

Автор: Киляков

МПК: B07C 5/14, G05B 19/18

Метки: лесоматериалов, сортировкой

...блоков эапомина" ния кодов, двух блоков внутрирегистрового сдвига ксдов и блока запоминания ответвляемого кода; причем первый блок запоминания кодов соеди-нен с первым входом первого блока внутрнрегистрового сдвига кодов, первый выход которого через третий блок запоминаниякодов связан с первым входом второго блока внутриреги стрового сдвига кодов, первый выход которого соединен с четвертым блоком запоминания кодов,при этом выход второго блока запоминания кодов связан с вторым входом первого блока внутрирегистрового сдвига кодов, вто рой выход которого соединен с блоком запоминания ответвляемого кода, а второй выход второго блока внутри- регистрового сдвига кодов соединен с третьим входом первого блока, внутрирегистрового сдвига кодов,...

Номер патента: 1001178

Опубликовано: 28.02.1983

Автор: Киляков

МПК: G11C 19/14, G11C 19/36

Метки: регистр, сдвига

...регистра к источнику питания 0 все реле 4-6 ячеек 1-3 памяти находятся в исходномсостоянии.При поступлении первого кода наконтакты 17 и 18 ячейки 3 памятивключается соответствующая комбинацияреле 5 и 4 и встает на самоблокировку по цепям иэ размыкающих контактов11 и 12 третьего реле ячейки 2 памяти диодов 7-10 и замыкающих контактов 13 и 14 реле 4 и 5 ячейки 3 памяти. В принципе в этот момент импульс,эх может заканчиваться, так как реле 4 и 5 будут под током еще в течение времени срабатывания реле 6 ячейки 2 памяти, которое может быть выбрано достаточно большим и, следовательно, время отпускания контактов 13и 14 реле 4 и 15 ячейки 3 памяти увеличивается за счет диодов 9 и 10, которые исключают возможностью непосредственного попадания...

Номер патента: 980867

Опубликовано: 15.12.1982

Автор: Киляков

МПК: B07C 5/14

Метки: лесоматериалов, сортировкой

...работает следуюшим образом.В исходном состоянии устройства, когда лесоматериалов на транспортере 2 нет и фотоэлектрические датчики засвечены, контакты 12 (фиг. 2) замкнуты, при этом остальные замыкающие контакты конечных выключателей 4 и реле 7 разомкнуты. Конденсаторы 9, следовательно, от источника питания отключены и разряжены резисторами 10.При поступлении лесоматериала на вход транспортера 2 оператор назначает место его сброски, В момент прохождения данного лесоматериала мимо датчика 5, в результате назначения места сброски опера в исходное состояние. После завершения импульса тока, протекающего через конденсатор, автоматически отключается и само реле 7. В результате все элементы приходят в исходное состояние,Если...

Номер патента: 972156

Опубликовано: 07.11.1982

Автор: Киляков

МПК: F02P 1/08

Метки: внутреннего, двигателей, зажигания, сгорания

...4 прерывателя (обобщенное понятие), прерыватель 5 и свечу 6 зажигания. По одному из выводов прерывателя 5, обмоток 2 и 3 и свечи объединены в общую точку. Прерыватель 5 и обмотка 2 соединены последовательно. Све 5 10 15 20 25 30 35 ча 6 и обмотка 3 соединены также последовательно,Прерыватель 5 может быть выполнен на транзисторах, запираемых тиристорах, герконах, контактной системы реле, На чертеже изображен вариант выполнения прерывателя на транзисторах. Прерыватель 5 состоит из нескольких групп параллельно соединенных транзисторов 7. Параллельно каждой группе транзисторов подключен свой конденсатор 8. Группы транзисторов соединены последовательно. Общая емкость последовательно соединенных конденсаторов равна общепринятой...

Номер патента: 939363

Опубликовано: 30.06.1982

Автор: Киляков

МПК: B65G 47/00

Метки: лесоматериалов, передачей, поперечного, продольный, транспортера

...полюсом источника питания и обмоткой реле-повторителя Р.В исходном состоянии устройства замыкающие контакты всех датчиков замкнуты, реле-повторитель включен, транспортеры работают. При этом реле Р и Рт обесточены, а реле Р 3 находится в сработанном состоянии.Пусть данный лесоматериал имеет минимальную длину и предельно смещен в сторону, обратную направлению продольного перемещения. При его движении в поперечном направлении датчик 4 Д перекрывается, в результате чего срабатывает реле Р первого блока реле и своим контактом подготавливает цепь включения реле Р. После прохождения лесоматериала мимо датчика 4 Д его замыкающий контакт замыкается, реле Р срабатывает, замыкающим контактом встает в режим памяти (самоблокировки), а...

Номер патента: 930386

Опубликовано: 23.05.1982

Автор: Киляков

МПК: G11C 19/02

Метки: регистр, сдвига

....15 тор 20. Ячейка 2 памяти содержит об"мотку реле 21 с контактами 22 и 23,обмотку реле 24 с контактами 25 и.26, обмотку реле 27 с контактами 2832 (контакты 28 и 19 входят в составячейки 1 памяти), накопительный элемент, например конденсатор 33, пассивный элемент, например резистор 34контакты 35 и 36 (обмотка реле начертеже не показана).Регистр сдвига работает следующим,образом,Перед вводом первого кода срабатывает реле (обмотка на чертеже непоказана), который своими контактами.35 и 36 отключает конденсатор 331который разряжается через резистор34, После возврата этого реле в исходное состояние от. броска зарядного тока срабатывает реле 27 и переносит код с шин входа на реле 21 и24, Вследствие срабатывания реле 21или 24, которые своими...

Номер патента: 905967

Опубликовано: 15.02.1982

Автор: Киляков

МПК: H02P 1/26

Метки: переменного, пуска, снабженного, тормозом, электродвигателя, электромагнитным

...иконтактом 20 реле ускорения отпускания реле тока. Замыкающий контакт 20шунтирован параллельно соединеннымипервым замыкающим контактом 21 и вторым размыкающим контактом 22 реле тока, второй замыкающий контакт 23 которого соединен последовательно сразмыкающим контактом 24 реле исключения преждевременного пуска, обра -зуя цепь, включенную между кнопкой 2Стоп и выводом реле 1 магнитного пускателя и шунтированную контактором 25 магнитного пускателя, контактор 26 которого шунтирует кнопкуПуск. Реле 11 тока шунтированопоследовательно соединенными размыкающим контактом 27 реле 15, замыкающим резистором 28 и первым замыкающим контактом 29 реле исключения преждевременного пуска электродвигателя.5Устройство работает следующим образом.При нажатии...

Номер патента: 904081

Опубликовано: 07.02.1982

Автор: Киляков

МПК: H02H 7/085

Метки: асинхронного, защиты, перегрузки, электродвигателя

...двигателя.На чертеже представлена принципиальная электрическая схема устройства,Устройство содержит токовое; реле1 последующей блокировки с размыкаю.щим контактом 2, токовое реле 3 защиты с размыкающим контактом 5, реле 5 начальной блокировки зашиты сзамыкающим контактом б, реле 7 запоминания факта срабатывания защитыс замыкающим контактом 8, пускатель9 рабочего вращения двигателя с замыкающим 1 О и силовым 11 контактами, замыкающий 12 и размыкающий 13контакты пускателя обратного вращения двигателя (не показан), кнопка14 включения пускателя 9,Устройство работает следующим образом,В период подготовки реверсивногомеханизма к работе двигатель кратковременно включают в обратном направлении, в результате чего через контакт 12...

Номер патента: 898532

Опубликовано: 15.01.1982

Автор: Киляков

МПК: H01H 47/02

Метки: возврата, высоким, коэффициентом, реле, электромагнитное

...нагрузкиобычным образом,При снижении напряжения источникапитания 7 якорь и контакты дополнительного реле меняют свое положениетоже медленно, При этом снацала замыкается размыкающий контакт 3 без 49обрывного переключения реле. К изменению состояния обмотки 1 реле этоне приведет. По мере дальнейшего ходаякоря размыкающий контакт 9 безобрывного переключения реле размыкается.Реле резко отпускает, надежно коммутируя внешние нагрузки и своимразмыкающим контактом 5 шунтируетрезистор 6. Ток в обмотке 1 дополнительного реле возрастает почти дотока срабатывания чем обеспечиваетсявысокий коэффициент возврата на данной стадии цикла реле.При небольшом медленном повышении напряжения вначале замыкаетсязамыкающий контакт 9 безобрывногопереключения реле,...

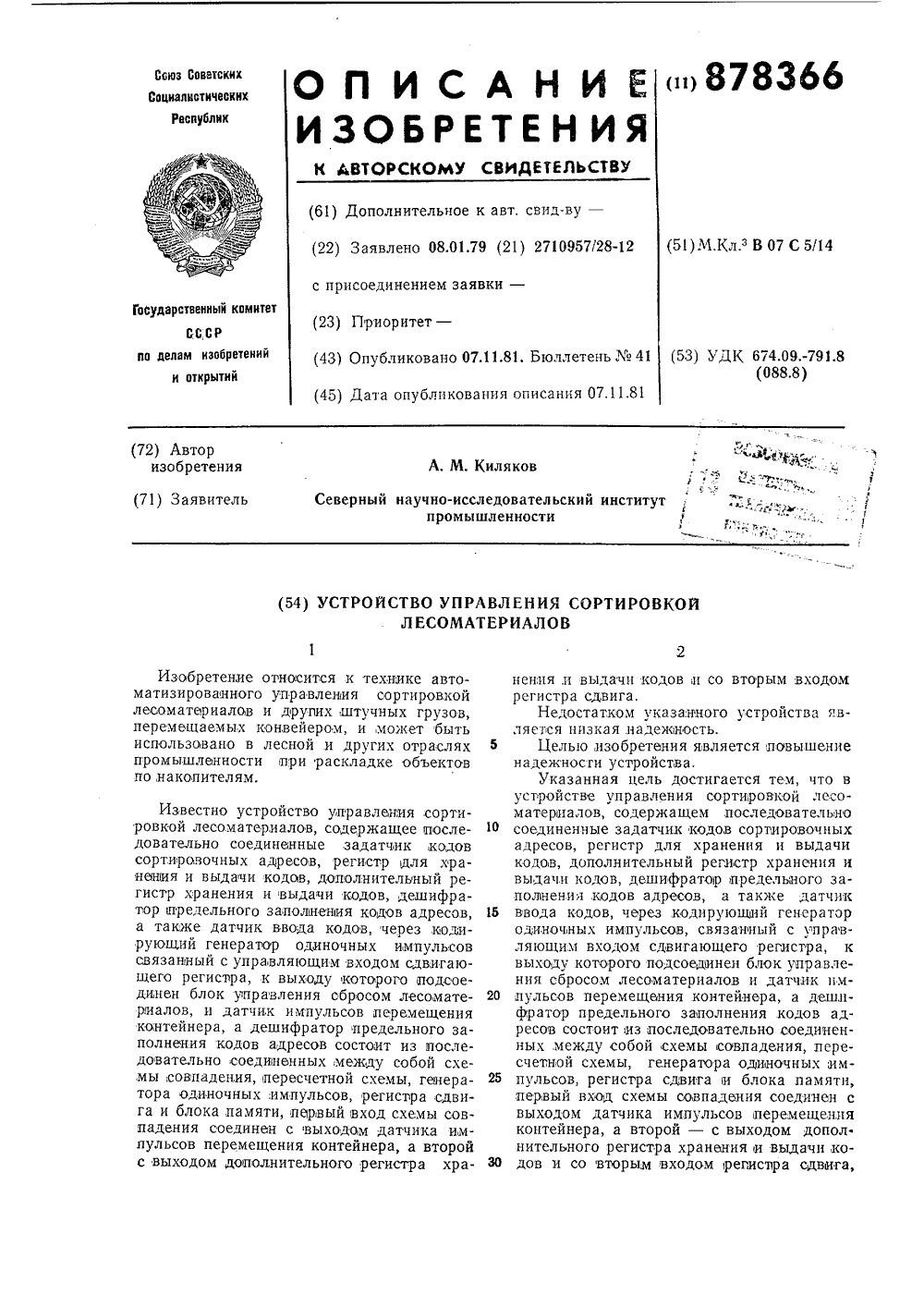

Номер патента: 878366

Опубликовано: 07.11.1981

Автор: Киляков

МПК: B07C 5/14

Метки: лесоматериалов, сортировкой

...кодов (ключей) и элементов шифр атер а.Регистр 2 содержит кодовые группы, составленные из элементов памяти и сдзигающих групп из элементов Запрет, Сдвигающий регистр 3 и блок 4 памяти аналогичны репистру 2, Датчик б ввода кодов фотоэлектрического типа, с пороговым элементом на выходе.Генератор б состоит из параллельно соединенных конденсатора и резистора, подключенных между выходом соответствующего элемента с большой крутизной появления сигнала, выходом триггера, через элемент И, порогового элемента, выходом элемента Память и входом приемника импульса.Блок 7 управления содержит дешифратор в виде элемента И и усилитель.Датчик 8 импульсов выполнен индуктивного или фотоэлектрического типа. Схемы совпадения 9 и 19 состоят из элементов...

Номер патента: 875463

Опубликовано: 23.10.1981

Автор: Киляков

МПК: G11C 19/02

Метки: регистр, сдвига

...также содержит 30шины 33 и 34 питания.Регистр сдвига работает следующимобразом.При подключении регистра к источнику питания импульсно срабатывают реле 6 и 19, которые переродятся в режим памяти. Перед записью информацииисточник кратковременно отключают, реле 6 и 19 возвращается в исходноесостояние, регистр готов к принятию 40информации. В процессе записи инфоргмации или кода срабатывает ячейкапамяти (не показано), которая с замыкающим контактом 32 разряжает конденсатор 20 на резистор 21. После за писи кода на входе регистра появляются потенциалы, а после отпусканияконтакта 32 импульсно срабатывает контакт 30, который включает реле 19 иреле 16 и 17, которым соответствуют50 единицы кода. Если код содержит двеединицы, срабатывают два...

Номер патента: 862261

Опубликовано: 07.09.1981

Автор: Киляков

МПК: H01H 47/32

Метки: индуктивной, нагрузки, отключения

...ключ К я обмотку токового реле РУстройство работает следующим образом.При срабатывания коммутирующего ключа К одновременно с нагрузкой 1. включается токовое реле Р, а за ним362261 Формула изобретения КИПИ Заказ 66 ЮФилиал ППП фПатент ужгород, ул вк поочередно все остальные реле группы.В результате параллельно нагрузкеподключается цепь нэ диода ДГ, резистора гашения к н заьыкакщих контактоврелеПри отпускании коммутирующего ключа Е одновременно отключаются от источника нагрузкай реле Р , Начальный ток индуктивности и суммарноесопротивление контура гашения определяют величину,ЭДС.самоиндукцин. Поскольку в суммарное сопротивление вхо-дит сопротивление резистора к, то еговыбором можно выполнить условие.:чтобы ЭДС не выходила за...

Номер патента: 856592

Опубликовано: 23.08.1981

Автор: Киляков

МПК: B07C 5/14

Метки: лесоматериалов, сортировкой

...исполнительйого реле, например 7, подключенк минусу питания, а второй конец че-.рез последовательно соединенные конденсатор 3, замыкающие контакты б,и 4 - к плюсу источника питания.Параллельно участку цепи иэ обмоткиреле и конденсатора подключен резистор 9, а параллельно участку цепииз контактов б и .4 - контакт 10. Остальные реле подключены аналогично.При поступлении лесоматериала навход транспортера 2 оператор назначает место вго сброски. В момент прохождения лесоматериала мимо датчика5 действием элемента 3 ввода носитель адреса попадает на вращающуюсячасть барабана 1 заказов, а затемповорачивается вместе с барабаном.При воздействии лесоматериала на датчик коррекции, которому соответствует место его сброски, например надатчик б,...

Номер патента: 855278

Опубликовано: 15.08.1981

Автор: Киляков

МПК: F16D 27/00

Метки: муфтой, рабочей, электромагнитной

...с валом дизеля (на чертежепоказан только контакт РС). Переключатель П имеет три положения, т,е, исходное 0 рабочее 1 и возвратное 2, Цифрау обозначения контакта переключателя показывает положение переключателя, прикотором данный контакт замкнут. 20Выдержку реле времени РВ выбираютравной времени торможения инерционныхмасс рабочего органа машины, движущихся в возвратном направлении, а реле скорости РС - из условия, чтобы его контакт был замкнут при достаточно большихоборотах дизеля, при которых генератор обеспечи ает достаточное напряжениепитания ОГГ 1 ерци шяя обмотка трансформатора 1 зоподключена к выходу генератора. Выходвыпрямителя ВН через контакты П, РС, РВн обмотку реле тока РТ подключен к рабочей муфте РМ, я через...

Номер патента: 809383

Опубликовано: 28.02.1981

Автор: Киляков

МПК: G11C 19/36

Метки: регистр, сдвига

...такой форме воэможность для неодновременного открытияэлементов "Запрет (одна иэ причин неправильного сдвига) в импульс прямоугольной формы, благодаря чему неодно 35временность открытия исключается. Инвертор, преобразует указанный импульсненулевой амплитуды в импульс той жедлительности, но с нулевой амплитудой,которая как раз и нужна для открытия40элемента "Запрег".Регистр сдвига работаеь следующимобразом.В исходном состоянии регистра конденсаторы 12,1-12.3 заряжены, на вы 15ходе инверторов 8,1-8.3 присутствуютсигналы, элементы "Запрет" 3.1-3.3 и4.1-4.3 закрыты и в разрядах отсутствует информация.Б начале поступления первого кода на входных шинах появляется комбинациястатичных сигналов " 1, а на входах элементов 6,3 и 7.3 - один...

Номер патента: 807403

Опубликовано: 23.02.1981

Автор: Киляков

МПК: H01H 83/12

Метки: минимального, реле

...и запрещает включение объекта.Если напряжение в пределах нормы, то реле 5 получает питание через резистор 4 и срабатывает. Вблизи нижней границы контролируемого напряжения, когда времясрабатывания реле 5 велико, кратко- .временно может успеть ложно сработать и реле 7. Однако в это времяобъект еще не подключен, а послесрабатывания реле 5 реле 7 отключа,ется, тем самым воэможность выдачи;ложного сигнала отключения объектабыстро исчезает.При снижении контролируемого напряжения ниже допустимой границыреле 5 возвращается в исходное состояние, а его контакт 6 безобрывного переключения в момент размыкания его замыкающего элемента 9 дешунтирует обмотку 7 и, тем самым,подключает ее к источнику питания.Последний срабатывает, выдает сигнал 45на...

Номер патента: 794679

Опубликовано: 07.01.1981

Автор: Киляков

МПК: H01H 47/00

Метки: магнит-ным, пускателем

...8, токоограничивающий резистор 9, накопительный конденсатор 10, реле 11 включения с контактами 12 - 15, реле 16 контроля включения с контактами 17 и 18, ключ 19 управления, катушку 20 и блок-контакт 21 магнитного пускателя.Устройство работает следующим образом.В исходном состоянии конденсатор 10 заряжается от моста 6 через резистор 9 и размыкающий контакт 12 реле 11. Включение пускателя 21 осуществляют ключом 19, при этом срабатывает реле 11, которое контактом 12 отключает конденсатор 10 от моста 6, контактом 13 подключает катушку 20 пускателя к конденсатору 10, контактом 14 - к положительному полюсу моста 7, а контактом 15 размыкает цепь размагничивания. Током разряда конденсатора 10 включается пускатель 20, замыкается его...

Номер патента: 788260

Опубликовано: 15.12.1980

Автор: Киляков

МПК: H02H 7/085

Метки: асинхронного, защиты, перегрузки, электродвигателя

...пуска-еля обратного вращения электродвигателя, а размыкающий контакт токового реле защиты введен в общую часть цепей реле начальной блокировки защиты и управления пускателем.На чертеже представлена принципиальная электрическая схема устройства.зоСхема содержит реле 1 начальной блокировки защиты, токовое реле 2 последующей блокировки защиты, токовое реле 3 защиты, низковольтный источник 4 питания, например в виде вторичной обмотки трансформатора, пускатель 5 (рабочего вращения электродвигателя), кнопку 6 включения пускателя, источники питания (сеть).Реле 1 начальной блокировки подключено к источнику питания через цепь, содержащую последовательно соединенные размыкающий контакт 7 токового реле 3 и замыкающий блок-контакт 8...

Номер патента: 777748

Опубликовано: 07.11.1980

Автор: Киляков

МПК: H01H 47/00

Метки: двухпозиционным, объектом

...контакт 11 к началу катушки рел= 7, а через замыкающий контакт 12 реле памяти к точке соединения контактов 9 и 10, начало катушки 1 магнитного пускателя подключено через его замыкающий блок-. контакт 13 к размыкающему контакту 4 кнопки управления и через размыкающий контакт 14 реле памяти к началу катушки реле 7.Устройство работает следующим образом,При,подключении напряжения литания через контакт 4 кнопки управления и р азмыкающий контакт 14 реле 3 подтягивается реле 7 и замыкает свой контакт 10, Уст,ройство находится,в исходном состоянии, объект отключен.При первом нажатии кновки размыкается ее контакт 4 и замыкается контакт 11, Через контакт 10, блок-контакт 9 магнитного пускателя 1 и контакт 11 получают питание сигнализатор 8 и...

Номер патента: 726605

Опубликовано: 05.04.1980

Автор: Киляков

МПК: H01H 47/18

Метки: замедлением, реле, срабатывание, электромагнитное

...что в электромагнитном реле с замедлением на срабатывание, содержащем обмотку и якорь реле,конденсатор, два резистора, замыкаю(цийи размыкающий контакты репе, конденсатор включен параллельно обмотке реп.,один резистор включен последовательнос обмоткой реле, а параллельно емувключена последовательная цепочка издругого резистора, размыканлцего и замыкающего контактов реле, которые выйолнены в -виде переключающих контактовбез размыкания.На чертеже приведена схема предлагаемого реле,Реле содержит резистор 1, конденса -тор 2, переключающие контакты 3 и 4без размыкания, резистор 5, элемент 6 10включения и выключения, обмотку реле 7Величину резистора 5 выбирают исходяиз требуемой степени ускорения перелетаконтактов реле,При подаче напряжения...

Номер патента: 707864

Опубликовано: 05.01.1980

Автор: Киляков

МПК: B65G 43/00

Метки: транспортером

...контакт 10 реле 7 и размыкающий контакт ,1 элемента ввода сигналов подсоединено к источнику питания.Это же реле через последовательно 45соединенные размыкающий контакт 4 пускателя 3 и замыкающий контакт 12реле 11 также подсоединено к источнику питания. Обмотки реле 7 и звукового сигнализатора 6 соединены параллельно и через параллельно подключен-ные замыкающий контакт 2 элементаввода сигналов и замыкающий контакт9 реле 7 соединены с замыкающим кон"тактом 12 реле 11. При подаче на схему напряжения реле 11 получает питание через цепь контактов 10 и 1, срабатывает и самоблокируется через цепь контактов . 4 и 12.При нечетном (первом, третьем и тд) воздействии на контакт 2 элемента ввода сигналов получают питание сигналиэатор б и реле 7....

Номер патента: 703863

Опубликовано: 15.12.1979

Автор: Киляков

МПК: G11C 19/14, G11C 19/36

Метки: регистр, сдвига

...следующим образом.В исходном состоянии регистра реле 5"и" поэтому в момент появления импульсавхода первый код поступает на реле 3. Черезнекоторый промежуток времени на реле 4поступит второй код и т, д. до заполнениярегистра.Г 1 ри этом реле 5 отключается, в результате чего происходит отключение и реле 3,но вновь включается реле 5 и второй кодсдвигается на реле 3. Формула изобретения Регистр сдвига, содержащий ячейки памяти, выполненные на реле, начала обмотоккоторых подключены к одной из шин питания, концы обмоток первого и второго релекаждой ячейки памяти через размыкающиеконтакты третьего реле последующей ячейкипамяти соедИнены с входными шинами и спервыми замыкающими контактами третьегореле предыдущей и последующей ячеек памяф...

Номер патента: 675475

Опубликовано: 25.07.1979

Автор: Киляков

МПК: H01H 47/00

Метки: источника, питании, повышенной, пускателем, частоты

...частоты; 2 - замкнута, Однако, согласно отмеченному соотио.выключатель, установленный на пиле; 3 - транс- шению между временем срабатывания реле и пус.форматор; 4 - мостовой выпрямитель; 5 -реле дателя,замкнутоесостояние цепи из контактово ничитель тока в обмотке пускателя; б - бал 11, 12 имеет место-до момента замыкания контакограничитель тока в о мотке пускат я;ластный резистор в обмотке пускателя; 7 - об та 13. В результате ток повышенной частоты в об.мотка пускателя, т, е. объект управления; 8 мотку пускателя ие поступает,.Реле-генератор; 9 - добавочная обмотка транс При Размыкании выключателя 2 реле-генераторформатора; 10 - конденсатор для компенсации 8 отпускает сразу, а реле 5 - лишь посяе отпус.индуктивности...

Номер патента: 609165

Опубликовано: 30.05.1978

Автор: Киляков

МПК: H02H 7/085

Метки: асинхронного, защиты, перегрузки, электродвигателя

...контакт 14 токового реле 1; реле запоминания факта срабатывания защиты 15, вход которого содержит последовательно соединенные замыкающий контакт 14 токового реле 1 и размыкающий контакт 16 реле 7, а цепь самоудержания - последовательно соединенные замыкающий контакт 17 реле 15 и размыкающий контакт 18, предназначенный для снятия реле 15 с режима самоудержания и принадлежащий внешнему (по отношению к устройству защиты) элементу, например магнитному пускателю, предназначенному для запуска двигателя в обратном направлении; 4-магнитный пускатель запуска двигателя в рабочем направлении, в цепь которого включены последовательно соединенные размыкающий контакт 19 реле 15 и замыкающий контакт кнопки 20 запуска двигателя в прямом (рабочем)...

Номер патента: 608724

Опубликовано: 30.05.1978

Автор: Киляков

МПК: B65G 47/00

Метки: лесоматериалов, передачей, поперечного, продольный, транспортера

...на вход пускового блока поперечного транспортера (блок начертеже не показан).Устройство работает следующим образом.В исходном состоянии устройства контактывсех датчиков замкнуты, реле 14 и пусковойблок включены, поперечный транспортер работает. Поступление первого лесоматериалана выходную позицию 1 приводит к размыканию части или всех контактов группы датчиков наличия позиции 1, однако реле 14продолжает получать питание через контакты 15 - 17. Поперечный транспортер продолжает работать. Затем первый лесоматериалпопадает на позицию 2, а позиция 1 освобождается, Теперь размыкаются часть или всеконтакты группы датчиков позиции 2, а контакты группы датчиков позиции 1 замыкаются. Поперечный транспортер продолжает работать.Пусть на позицию...

Номер патента: 601670

Опубликовано: 05.04.1978

Автор: Киляков

МПК: G05D 13/62

Метки: валов, вращения, двух, скорости

...О оельсин. С выходным валом диффервнциальнюго сельсина связаны три разнесенных по углу возбудителя, воздействующие при соответствующих углах рассогласования валюв на при выхода детектора. Эти,выходы связаны 5 сю входом коммутатора 4, а выходы,коммутатора 4 - со входами дополнительных двигателей б, 7. Связки в коммутаторе 4 выполнены таким образом, чтю егю сигнал нюзбуждения поступает на вход дополнительнюго двигате- ЗО ля отстающего в данный момент вала,601670 Формула изобретения Составитель В. Певзнер Редактор Л. Утехина Техред И. Рыбкина Корректор В. ГутмЗаказ 172/338НПО Тираж 1047та Министровткрытийаб., д. 4/5 Изд.137сударственного комитета Совпо делам изобретений иМосква, Ж, Раушская ПодписноР ип. Харьк. фил, пред. Патент При...

Номер патента: 551753

Опубликовано: 25.03.1977

Автор: Киляков

МПК: H02H 7/085

Метки: асинхронного, защиты, перегрузки, электродвигателя

...в устройстве второго токового реле, Функции второго токового реле переданы токовому реле 5на период с момента включения двигателядо момента отпускания реле 5 при условии 4 Ошунтирования его обмотки резистором 4.Это сопротивление увеличивает ток отпускания реле 5 до величины тока начала вводазашиты в действие. Момент начала вводасовпадает с моментом начала отпускания ре 45ле 5, Момент окончания ввода определяетсямоментом завершения процесса срабатывания реле 2, Это реле размыкающим контактом 14 в цепи резистора 4 и замыкающим50контактом 16 в цепи реле 6 подготавливаетзащиту к работе, В момент завершения ввода зашиты в работу ток в двигателе можетбыть чуть меньше величины, определяемой 4дЪ- скорость уменьшения пусковоОйго тока двигателя...

Номер патента: 519816

Опубликовано: 30.06.1976

Автор: Киляков

МПК: H02H 7/08

Метки: вибромоторного, грейфера, защиты, перегрузки

...кнопкой 6, в результате чего срабатывает магнитный пускатель 4, который включает электродвигатель 5. От пускового тока двигателя срабатывают реле защиты 1 и реле 30 контроля 2. Реле контроля 2 шунтирует обираж 882ета Министроврытийнаб., д. 4/5 каз 1590/6 Изд.1487 Т ЦНИИПИ Государственного комитета Со по делам изобретений и от 113035, Москва, Ж, РаушскаяПодписноеСР Типография, пр. Сапунова, 2 мотку реле защиты, и последнее отключается,В этот небольшой интервал времени кноп. ку 6 держат в сработанном состоянии, поэто. му реле 3 сработать не может, хотя реле за. щиты на какое-то время срабатывает. После возврата кнопки 6 и завершения переходного процесса в двигателе реле контроля 2 отпускает и дешунтирует обмотку реле защиты 1. Ток...

Номер патента: 494597

Опубликовано: 05.12.1975

Автор: Киляков

МПК: G01B 7/12

Метки: бревен, диаметра

...источник света 1, датчик начала отпомогательпые реле Р 1, Р 2, реле езультата измерения РЗ, промежу Р 4, измерительные датчики, вы в виде фотореле ФР, - :ФР, с уси 1 - :У 11, диоды Д 1 - , Ди регистр Пример работы устройства. Измерительныедатчики расставлены на 2 см друг от друга вертикально по диаметру бревна, обмеряемый 15 диаметр равен б см, а нижняя образующаябревна поднята над базовой плоскостью измерения на 4 см, При этом, к моменту срабатывания реле РЗ в возбужденном состоянии будет находиться группа реле схемы сдвига 20 реле ФРк и ФРк 2 и реле измерения ФРз,ФР ФРП. После срабатывания реле РЗ через контакты ФРк 1 и ФРк 2 подается питание на шины коррекции 2 и 4 см. При появлении питания на этих шинах срабатывают 25...
