Игнатьев

Номер патента: 779583

Опубликовано: 15.11.1980

Авторы: Баринов, Докукин, Игнатьев, Коробов, Мамонтов, Микляев, Плотников

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...- поддерживающей частью перекрытия, и силовой гидродомкрат.На чертеже схематично изображена секция механизированной крепи, общий ВИДе779583 ВНИИПИ Заказ 7984/ аж 626 Подписное П Патент",г,у 1 кгород,ул.Проектная,4 Фил пальца 8, поддерживающей части перекрытия. 9 и силового гидродомкрата 10.Секция работает следующим, образом.После передвижки секции под действием гидродомкрата 10 неравноплечийрычаг 3, установленный шарнирно накронштейне 2 основания 1, поворачивается и поддерживающая часть перекрытия поднимается. При отсутствии вывалообраэования поддерживающая частьперекрытия входит в контакт с породами кровли и работает в подцержи. вающем режиме. В том случае, когдав породах кровли Э результате вывалообраэования образуется...

Номер патента: 779021

Опубликовано: 15.11.1980

Авторы: Александров, Блик, Васильковский, Игнатьев, Койрес, Петухов, Синицкий, Тейтель

МПК: B23Q 41/02

Метки: автоматическая, линия, поточная, штампованных

...верхний выталкиватель, оставляя заготовку в гравюре нижнего штампа. С этого момента начинается строгое ориентирование заготовок при их перемещении транспортируюцими устройствами, подаче и уборке относительно штампов каждого пресса и фальш- штампов 16 контейнеров 12 и 13.Убирающий перекладыватель 25 входит в рабочее пространство пресса 3, клещевые захваты 28 захватывают заготовку и одновременно с ее подъемом срабатывает нижний выталкиватель пресса, заготовка отрывается от зеркала штампа.Одновременно к убирающему перекладывателю 25 подается контейнер 12 на передаточной тележке 14 ролики 23 фиксаторов 22, заходя в профильные пазы 26 рамы перекладывателя, утапливают задние фиксаторы 22, а теплоизолирующий колпак 17, при этом своими цапфами...

Номер патента: 778953

Опубликовано: 15.11.1980

Авторы: Вайцеховский, Воробьев, Игнатьев

МПК: B23D 23/00

Метки: ножницы, проката, резки

...в виде .силового 21 силового цилиндра, несущего при.цилиндра 9 с закрепленным на"егошто жим Ъ 1". Йри дальнейшем ходе ползуна 4ке 10 прижимом 11 для прижима прока" последний ножом 5 прижимает заготовкута 12 к нижнему ножу 3, На стайине к неподвижному упору 13,в результа 1 противоположно верхнему ножу 5 ус те чего давление в.магистрали 18 воз -тановлен нейодвижный упор 13. Штоко- растает и рабочее тепо, преодолеВаявые полости 14, 15 обоих силбвых ци- сопротййжнИЙ ПРеаохрайительного кла-.линдров присоединены с помощью тру- .йаиа 22, поступает в надпоршневую по-,бопроводов 16, 17 и магистрали 18 к , лос:ть 21, перемещая шток 10 с закрепаккумулятору 19, а надпоршневые полос" ленным на нем прижимом 11 в направлети,20, 21 соединены между...

Номер патента: 774563

Опубликовано: 30.10.1980

Автор: Игнатьев

МПК: A61N 1/44

Метки: воздуха, ионизатор

...1 при неизменной фа. эе напряжения на обмотке 2. В процессе изме.нения подмагничивания индуктивностей 9 фаэо вращатель изменяет фазу подводимого к нему 1 15 напряжения в пределах от 0 до я без изменения амплитуды этого напряжения. управление кон.центрацией ионов в воздушном потоке осущест. вляется за счет суммарного действия намагничи. вающих сил обмоток 2 и 4 индуктора. Обмот. 20 ка 2 и 4 подключены так, что при минимальном токе подмагничивания в обмотках 10 напряжения на обмотках 2 и 4 получаются синфазными. В этом случае на воздушный поток воздейству. ет максимальное магнитное поле от двух обмоток индуктора, что приводит к наибольшей величине наводимого в воздухе высокочастотного электрического поля, к наиболее интенсивной...

Номер патента: 771706

Опубликовано: 15.10.1980

Авторы: Земляков, Игнатьев

МПК: G09B 23/18

Метки: имитатор, радиосигналов

...детектирования. Нафазовый дискриминатор 18 с выходаформирователя б поступает смесь двухсигналов разных частот, соотношениеамплитуд которых должно быть иэмеЯ рено. Один сигнал можно рассматривать как полезный, второй - как помеху, Для обеспечения режима синхронного детектирования полезного сигнала на второй вход фазового дискримиб натора 18 подается сигнал с выходафазорасщепителя 14 блока 13. Частотаи фаза этого сигнала равны частотеи Лазе полезного сигнала, В результате взаимодействия в дискриминаторе18 двух имитируемых и вспомогательного (являющегося в данном случаеопорным) сигналов на выходе дискриминатора 18 формируется сумма двухсигналов: сигнал постоянной составляющей - результат взаимодействиядвух сигналов (полезного и...

Номер патента: 769334

Опубликовано: 07.10.1980

Авторы: Игнатьев, Калашников, Хомяков

МПК: G01F 1/00

Метки: вещества, расхода

...8. Затем, измеряется ,и записывается в память устройства 9 сигнал преобразователя 1, соответствующий измеряемому расходу. После этого последовательно формируют необходимые тесты и для каждого измеряются и записываются в память устройства 9 сигнал преобразователя 1 и сигналы тех преобразователей 2, которые участвовали в формировании тес тов, В устройстве формируются тесты видагде Я - измеряемый расход;ЛЯ - известный расход;Р - известный постоянный коэффициентТест вида Я - ЛЯ формируется так. Полностью открываются клапаны б, 8 или б, 7, у делителя 8 устанавливается К = 0 и посредством одного из преобразователей 2,и клапанов 4, б устанавливается расход ЛЯ через преобразователи 2. Тест вида РЯ фор мируется так: полностью открываются...

Номер патента: 769009

Опубликовано: 07.10.1980

Авторы: Баринов, Докукин, Игнатьев, Коробов, Мамонтов, Микляев, Плотников, Яковлев

МПК: E21D 23/04

Метки: крепь, механизированная

...3 1. Олцоврсменчо жилесос)ь из штоковой полости гилр Оло м к р 20 в е с с:БЕГ ж ее5 1 и 0 е 213 я л я м 15 штоко, шлангам 1.), ка:Едлам золотник е 6 и шл;3 гдм 9 поступдст 3 слВуо лицео 11,Раз;Евясмым мсилис:5 Штокц левого и право;о гцлроломкратов 1 цсремсщаеот рештач:(ый став коцвсйера 2 к лции забоя. В СЛУЧДС 3 ГЛ 01 ОГО О КЛОЦС 151 РСШТЯЧИОГО става конвейера 2 Отцоситслыо осовация ССКЦЕИИ КРСПИ ) ЦГИ Ис)ОООРОТ ШТОК ИРЯ 300 гцлроло)екрдта Былвигастся из )и)лицлря на Оольп)ю Веси 31 н м, см Гс:3 ОГО. Г)М 1 этОм шток правого плроломкрата псремсщаст Гцд ООЛЬШ О ВСЛ 1 ЧИЕ 3 Едс)Лс)НН, О Тяг) 7 ц коррс(ти;)у 0 БЕГ золотйце 6,Япо,)ные и сливиые ;на.ы зо,отциса цсрскр,132 отея ЕИ ОТЕЛОИЯ)ОТ ПРЯВЫЙ ПЕЛРОЛОМКРЯТ ОТ П 1 ЛЯ)ОМЯГИСТРЯЛ 1, 13...

Номер патента: 768543

Опубликовано: 07.10.1980

Авторы: Игнатьев, Кук

МПК: B22D 7/12

Метки: изложницы, крышка

...45в помещении,и -/вТвозд Например, в качестве материала крышкипри литье сплавов на основе цинка. можетиспользоваться алюминиевая фольга с гладкой блестящей поверхностью толщиной0,1 - 0,3 мм.Тепло, отдаваемое с жидкой поверхности,имеющей постоянную температуру во всехточках во время затвердевания, отражается 55поверхностью крышки, выполняющей рольэкрана, и направляется обратно к слитку,Изобретение поясняется чертежом, на котором представлен поперечный разрезкрышки и закрываемой ею изложницы.Устройство включает медный поддон 1,расположенный на кессоне 2 с водой, боковые стенки 3 и крышку, состоящую из рамки 4 и помещенных в ней параллельно другдругу горизонтальных листов фольги 5 сзазором между собой без заполнения зазора огнеупорным...

Номер патента: 768018

Опубликовано: 30.09.1980

Автор: Игнатьев

МПК: H05B 6/06

Метки: индуктивное, нагреваемого, свойств, термомагнитных, ферромагнитного

...Формула изобретения СоставительТехред К. ШуфрТираж 885Государственногоделам изобретенийосква, Ж - 35, РаушПатент, г. Ужгор Турпач Корректор ОПодписноеСССРийд. 4/5роектная,едактор Е. Карауловааказ 7222/53ВНИИПИ илак митета от кры ая наул. 113035, МФилиал ППП Работает устройство следующим образом.Пока температура ферромагнитного материала, движущегося внутри трубопровода 1 менее точки Кюри, магнитная проницаемость велика и индуктивное сопротивление обмотки 2 велико.В этом случае в течение первой части положительного полупериода к участку управляющий электрод-катод тиристора 3 приложен сигнал управления, который переводит тиристор в открытое состбяние. По мере уменьшения напряжения положительной полуволны сигнал управления снижается до...

Номер патента: 767815

Опубликовано: 30.09.1980

Авторы: Беринский, Земляков, Иванов, Игнатьев

МПК: G09B 9/00

Метки: имитатор, радиосигналов

...требуемое соотношение, например 1: 5 указанных сигналов, после чего сигналы поступают на выходной блок 5, где они смешиваются, в блоке 5 устанавливается, например, с помощью аттенюаторов, уровень выходного сигнала, требуемый для работы испытываемого блока 6, т. е. заведомо превышающий уровейь шумов устройства, Полученный комплексный сигнал подается на испытываемый блок 6,. на котором работает оператор, который, пользуясь органами регулировки устройства, производит настройку режекторных фильтров, помехоподавителей испытываемого устройства таким образом, чтобы в максимальной степени ослабить больший по уровню дополнительный имитируемый сигнал. При этом, если параметры устройства соответствуют предъявленным к нему требованиям, а оператор...

Номер патента: 767549

Опубликовано: 30.09.1980

Авторы: Бабиков, Бочаров, Игнатьев

МПК: G01G 21/04

Метки: весового, рычага, юстировки

...общей сборке весов,Цель изобретения - повышение точности и производительности юстиров-, ки.Эта цель достигается тем, что на рычаге устанавливают две призмы с заданным размером плеча и изменяют смещением остальных призм размеры других плеч на величину, равную произведению заданного отклонения размера первого плеча на заданное отношение размеров плеч.Предложенный способ поясняется чертежом.На рычаге 1 размещают опорную 2, грузоприемную 3 и соединительную 4 призмы, затем закрепляют соединительную призму 4 и по шаблону устанавливают заданное передаточное плечо У между призмой 4 и опорной призмой 2, после чего призму 2 фиксируютДалее измеряют фактическое отклонение размера между рабочими ребрами призм 4 и 2. По таблице поправок,...

Номер патента: 766863

Опубликовано: 30.09.1980

Авторы: Иванченков, Игнатьев, Савченко

МПК: B28B 11/08

Метки: шпаклевки

...направлении. В подвижной обойме 12 закреплены валы 14, на которые шарнирно насажены коромысла 15, несущие эксцентрично расположенные по отношению к оси вала шпатели 16. Коромысла 15 подпружинены через плиту 17 пружинами 18, сжатие которых регулируется винтами 19. Плита свободно огерта на коромысла и расположена в дополнительных вертикальных направляющих. Параллельно шпателям в подвижных горизонтальных направляющих 20 установлено заглаживающее приспособление 21 с роликами 22. Заглаживгющее приспособление регулируется по высоте в направляющих 23. Гладилка 24 выполнена ь виде пакета резиновых полос. Заглаживающее приспособление имеет привод в виде кулисы 25, благодаря которой оно совершает возвратно-поступательное перемещение.Работает...

Номер патента: 766737

Опубликовано: 30.09.1980

Авторы: Игнатьев, Кук

МПК: B22D 7/06

Метки: горизонтальную, изложницу, литья, слитков

...воды больше 6 м/м.ч в соответЭствии с законом степенной функции дляданной групы сплавов необходимо сильно увеличивать расход у краев слитка,что усложняет конструкцию системыохлаждения Расход воды в углах слитка находится на основе экспериментальных данных с учетом расстояния отцентра слитка (половина диагонали 4 идостигает значения 24-32 м /мч.аЭти величины обусловлены расходомводы в центре слитка. При расходеменьшем 24 и большем 32 мф/мф-ч начинает проявляться неоднородность.теплоотвода по площади слитка, какпо способу-прототипу, с проявлениемотмеченных выше недостатков.Ввиду того, что в процессе эатвердевания скорость образования последующих слоев замедляется в соответст"вии с законом квадратного корня,...

Номер патента: 765504

Опубликовано: 23.09.1980

Авторы: Бородянский, Игнатьев, Карленков, Лившиц, Притыкин

МПК: E21C 27/32

Метки: струговая

...2 дан поперечный разрез А - А фиг. 1; на фиг. 3 - узел 1 на фиг. 1.Струговая установка состоит из конвейера 1, на котором расположен грузопоток угля 2, струга 3 с подконвейерной плитой 4, опорами 5 и 6 струга на забой и на конвейер, вспомогательных (нижних) резцовых головок , основной (центральной) резцовой головки 8, зазора 9, заслонки 10 и пальца 11,Струговая установка работает следующим образом.Струг 3 перемещается посредством тяговой цепи (не показана) относительно конвейера 1 и опирается на забой опорами 5 и на конвейер - опорами 6. Разрушение забоя производится вспомогательными (нижними) резцовыми головками 7 и основной резцовой головкой 8.Погрузка угля производится следующим Образом. При ходе струга попутно конвейеру (направление...

Номер патента: 764004

Опубликовано: 15.09.1980

Авторы: Игнатьев, Купкин, Румянцев

МПК: H01J 3/12

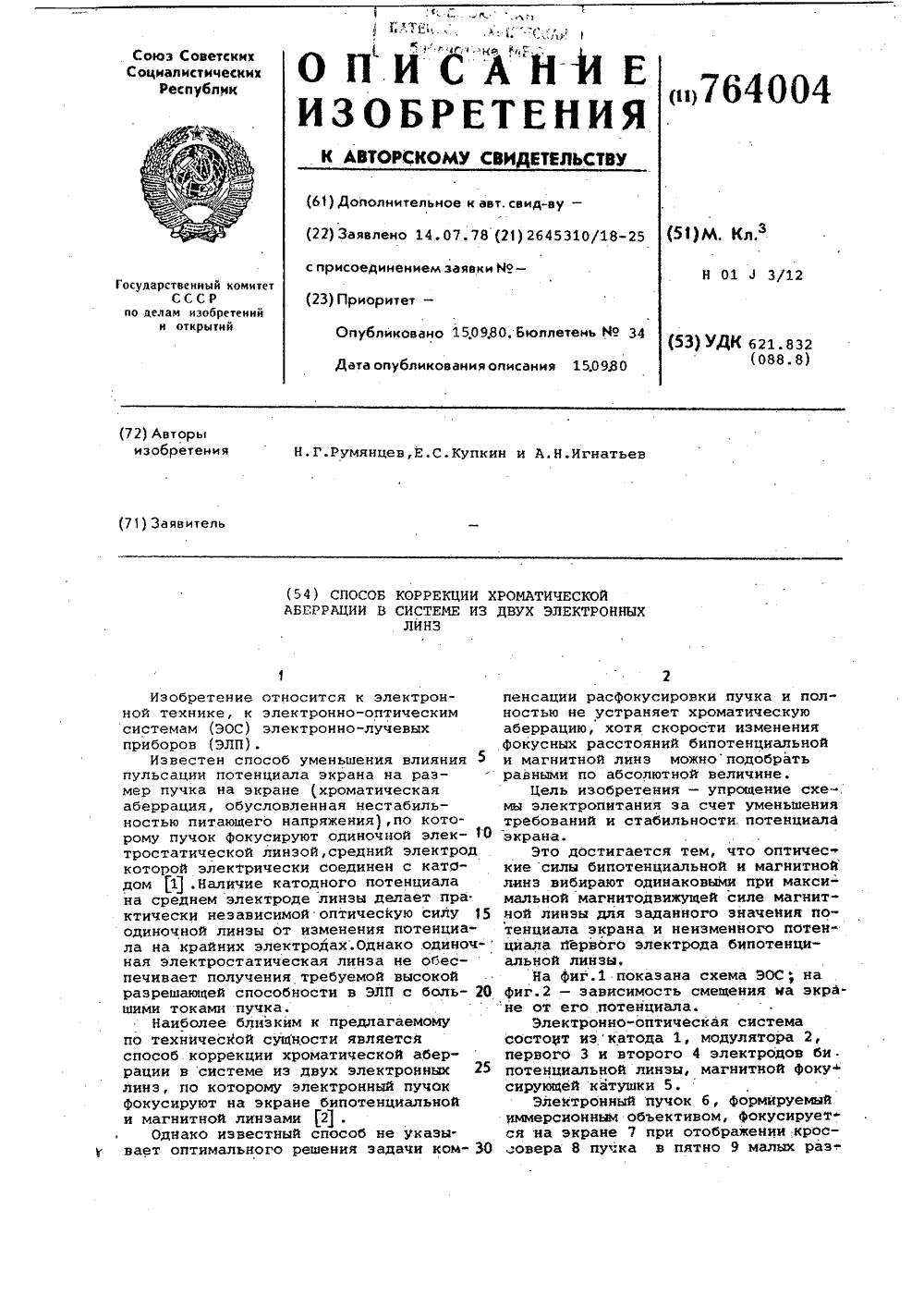

Метки: аберрации, двух, коррекции, линз, системе, хроматической, электронных

...ыа экране от его потенциала.Электронно-оптическая система состоит изкатода 1, модулятора 2, первого 3 и второго 4 электродов би потенциальной линзы, магнитной фоку сирующей катушки 5.Электронный пучок 6, формируемый иммерсиоиным обаективом, фокусируется иа экране 7 при отображении кросовера 8 пучка в пятно 9 малых раз-.764004 Формула изобретения ВНИИПИ Заказ 6295/46Тираж 844 Подписное меров. При этом второй электрод 4бипотенциальной линзы электрическисоединен с экранам, так что их потенциалы одинаковы О = ОВ основе способа лежит характеризменения смещения гз при колебанияхпотенциала экрана (фиг.2)., 5Смещением г при определенных доЭпущениях можно характеризовать хрома"тическую аберрацию, которая создаеткружокрасбаянйя радиусом г...

Номер патента: 763982

Опубликовано: 15.09.1980

Авторы: Игнатьев, Копыльцова, Фитасов

МПК: H01C 17/00, H01C 17/245

Метки: пленочных, подгонки, резисторов

...отвода заготовки выполнен в виде рычага с приво дом, причем упор и рычаг механизма отвода заготовки размещены с возможностьв взаимодействия с двуплечим рычагом.5На фиг, 1 и 2 изображена схемавзаимодействия механизма отвода заготовки с двуплечим рычагом.Устройство содержит шпиндельную головку, включающую в себя качающуюся 10 бабку 1 с укрепленным на ней ярмом 2, каретку 3 и укрепленный на ней с помощью рычага 4 электромагнит 5 отвода заготовки от абразивного круга 6. Кроме того, на каретке укреплен регулируемый 15 упор 7, взаимодействующий в процессе нарезки с рычагом 4 и обеспечивающий минимально допустимый зазор между ярмом и электромагнитом. Устройство снабжено также электромагнитом 8, укреплен ным на станине и взаимодействующим...

Номер патента: 763134

Опубликовано: 15.09.1980

Авторы: Бычков, Игнатьев, Фрегер, Чесноков

МПК: B29G 7/00

Метки: отжимное

...изображено отжимное устройство, общий нид в разрезе.Отжимное устройство содержит верхнюю и нижнюю полудюэы 1, 2 и винтовую направляющую 3, установленную и отверстии дюэы, в которую нставлен наполнитель 4.Устройство работает следующим образом.Заправка наполнителя 4 осуществляется обмоткой его между витками направляющей 3, после чего наполни- тель занимает осевое положение н отверстии дюзы. Отжим излишков связующего происходит эа счет перемещения наполнителя 4 по переменному каналу винтовой направляющей н осеном направлении, т.е. продольным обжатием, Перенос связующего наполнителем между витками направляющей исключается выступом, имеющимся на одной из полудюз и перекрывающим винтовую канавку,Отжатое с наполянтеля связующее по винтовой...

Номер патента: 763124

Опубликовано: 15.09.1980

Авторы: Ефремов, Игнатьев, Фрегер, Чесноков

МПК: B29D 23/12

Метки: арматуры, намотке, натяжения

...3 - разрез Б - Б на фиг, 1. Устройство содержит барабан 1 в виде тора, направляющие 2 в виде роликов с регулировочными винтами 3 и приспособление для сбора связующего с рабочей поверхности барабана 1. Тор 1 изготовлен из гибкого стержня с винтовой многозаходной канавкой на его поверхности, что обеспечивает постоянное сопротивление вращению тора вокругего оси,Устройство для натяжения арматуры работает следующим образом,Арматура 4, огибая один или несколькораз по винтовой канавке а барабан 1, протягивается между подающими отбирающими приспособлениями (не показаны на чертеже), вращая барабан вокруг .оси. Приэтом барабан в роликовых направляющих2 получает осевое перемещение, равное шагу винтовой канавки на каждый оборот ба врабана. Сходящая...

Номер патента: 752627

Опубликовано: 30.07.1980

Авторы: Игнатьев, Хуторецкий

МПК: H02K 3/14

Метки: обмотки, статора, стержень, электрической

...выполнена на 90 , а соседние части, длиной, равной 1/12длины пазовой части, выполнены безтранспозиции проводников,На фиг. 1 схематически показанстержень обмотки статора, вид сбоку; 15на фиг. 2 - вид А на фиг. 1 (торецстержня ), на фиг. 3 - вид Б на фиг.1(торец стержня); на фиг. 4 - стержень обмотки статора, вид сверху, нафиг. 5 - правый ряд элементарных про Оводников стержня; на фиг. 6 -вид Вна фиг. 5 (торец правого ряда проводников в начале стержня); на фиг,7вид Г на фиг. 5 (торец правого рядапроводников в конце стержня); нафиг. 8 - правый ряд элементарных проводников стержня, вид сверху; нафиг, 9 - левый ряд элементарных провоцников стержня; на фиг. 10 - вид Дна фиг. 9 (торец левого ряда проводников в начале стержня);...

Номер патента: 752210

Опубликовано: 30.07.1980

Авторы: Гиманов, Игнатьев, Новисов, Школа

МПК: G01T 1/36

Метки: линейный, спектрометрический, усилитель

...выходного импульса изодромного интегратора, а также обеспечивает развязывание по постоянному току выхода изодромного инте 75221055 60 65 гратора ц входа последующего фильтра низких частот. К выходу восстановителя постоянной составляющей подсоечцнен вход блока 9 компараторов-измерителей длительностии выходного сигнала схемы восстановителя постоянной составляющей. Блок компараторов-измерцтелей длительности сигналов содержит компаратор импульсов рабочей полярности и компаратор импульсов обрат ой полярностями. Величины их порогов установлены равными величинам порогов срабатывания ВПС, либо несколько ниже. Длительность выходного сигнала блока компараторов-измерителей длительности равна в этом случае времени нахождения ВПС в состоянии с...

Номер патента: 751994

Опубликовано: 30.07.1980

Авторы: Игнатьев, Свириденко

МПК: E21C 27/32

Метки: струг, угольный

...от электрического источника, подключен к катушкам электромагнита б.Угольный струг работает следующим образом.При движении цепи 15 с корпусом 1 вращение от барабана 8 через вал 16 посредством зубчатой пары 14 и шестерни 17 передается коробке дифференциальной передачи 2, Цепь 15 приводится в движение от привода струга.Вращение передается шестернями (зубчатым колесам), 12 и 13 при помощи сателлитов, Скорость вращения полуосей 4, 11 с шестернями 12, 13 и режущего инструмента 3, а также усилие резания зависят от крепости угля и боковых пород, Зачастую крепость углей ниже крепости пород. Управление положением режущего инструмента осуществляется электромагнитом 6, якорь 20 которого связан с режущим инструментом 3 посредством муфты 18 и рычага...

Номер патента: 750644

Опубликовано: 23.07.1980

Авторы: Гонтарев, Игнатьев

МПК: H02H 7/20

Метки: быстродействующей, защиты, нагрузки

...резисторы включены на выходе источника питания, а сет(а тиратрона и катод диода соединены со средней точкой двух дополнительно введенных 2 О токоограничительных резисторов, включенных последовательно между отрицательным полюсом источника питания и нагрузкой.На чертеже представлена схема устройства.750644 Формула изобретения Составитель А. Обязуев Редактор Т, Киселева Техред К. Шуфрич Корректор М. Коста Заказ 4478(23 Тираж 783 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Оно состоит из источника 1 питания, нагрузки 2, шунтирующего тиратрона 3, развязывающего диода 4, последовательно соединенных резисторов...

Номер патента: 750178

Опубликовано: 23.07.1980

Авторы: Гребенников, Гринкевич, Игнатьев, Смирнов, Сусанин

МПК: F16F 15/10

Метки: виброгаситель, машин, роторных

...каждый с пазами 10 и 12внутреннея втулки 6 и с пазами 7 и 8внешней втулки 5.25Приводной вал 2 выполнен с левым 18и правым 19 винтовыми сквозными пазами и в нем размещен центральный шток13 штифт 14 которого взаимодействуетс пазами 18 и 19 приводного вала 2 и спазами 9 и 11 внутренней втулки 6.Устройство содержит также закрепленный в корпусе 1 соосно со штоками 13и 15 установочный винт 20 и два управляемых фиксатора, выполненные каждыйв виде расположенных на винте 20 гаек21, 22 с кольцевыми проточками 23, 24и поводков 25, 26, установленных на штоках 15 и 13 с возможностью поворотаотносительно Оси О-О и взаимодействую -щих с кольцевыми проточкамл 23, 24гаек 21. 22,Корпус виброгасителя устанавливаетсяна опоре 27 роторной машины, ротор...

Номер патента: 749596

Опубликовано: 23.07.1980

Авторы: Адамов, Арчемашвили, Бахтадзе, Евгеньев, Игнатьев, Кахиани, Меишвили, Мулин, Отарашвили, Суладзе

МПК: B23K 9/20

Метки: автомат, сварки, соединений, стержней, тавровых

...доза флюса из бункера 12, При этом включается пневмоцилиндр 13, открывая выходное отверстие флюсового бункера 12 и включается сжатый воздух, осуществляя транспортировку флюса к месту сварки. Токоподвод к пластине осуществляется снизу при помоши подпружиненной контактной опоры с охладителем (см, фиг. 3), зажатой в форме 11, Затем включается гидроцилиндр 3 и через свар иваемые детали припускается сварочный ток, Стержень 2 отрывается от пластины 9 на величину, установленную упором 4, 749596Сварка на автомате деталей тиг:а закрытый столик осуществляетсг Следуюцим образом.Вначале, как показано выше, сваривают деталь типа открытый столик а затем осуществляют сварку закрытого столика. Для этого устанавливают открытый столик вверх...

Номер патента: 749460

Опубликовано: 23.07.1980

Авторы: Губайдулин, Игнатьев, Клименко, Левичев, Ляшенко, Следнев, Тимофеев, Чуманов, Шульгин

МПК: B21B 1/04

Метки: заготовок, прокатки

...рванин и трешки на749460 4ном калибре обнаруживалась тенленпия .к вскрытию поверхностных дефектов 1 кое-где появлялись трещины и отслаивались плены).После прокатки раската в квадратном калибре (второй пропуск) дефекты на поверхности закрывались. Аналогичное явление имело место и в последующих пропусках. В предчистовом пропуске в шестиугольном калибре обжимали перемычку до толщины 1,0 мм, а в чистовом10 пропуске в квадратном калибре обжималитолько боковые грани сформированных квадратных заготовок. По выходе из калибра толшина перемычки составляла 0,3 мм, На поверхности металла дефекты отсутствовали полностью.15 поверхности металла, а также вскрытие поверх ностных дефектов.С целью уменынения толщины перемычек 26 соединяющих...

Номер патента: 747549

Опубликовано: 15.07.1980

Авторы: Воробьев, Игнатьев

МПК: B21B 39/00

Метки: подачи, проката, рольганг

...1-4 С 1 т,онтированы лскементы 22, .:,т;КатЦИЕ ДЛЯ ОРИЕНТапт и ДЛИННОМЕРНОГО проката 23 в заданном положении при его загрузке па цепные транспортеры 1-4.Каждый из цепных транспортеров 1-4 снабжен радиально расположенньми четырехшарнирными пар 8 ллелограммными ме- ХВН. - , тамит ВЕдущИЕ ЗВЕНЬЯ КстОрЫХ 24-27 звкреплень, с возможностью угловой ре- Г .ировки при пОмощи зубчатых муфт (с мышиным зубом) 28-31 на концах валов 17 и 1 несущих ведущие звездоч - ки 5-8, а ведомые звенья 32-35 на Осях 36-38 установлены В подшип-. .ттиках 40-43 т смонтиРОванных В опоРах - ;-" и 45, закрепленных на Основании Вранспортер:.Р 46 Йеремещаемые по кругОвой тэаек-,санит ;ахват:1 4750 т.Всполеженьт па концс.г Ведущих зьеньев 24-27 и ведомых звеньев...

Номер патента: 745958

Опубликовано: 05.07.1980

Авторы: Андрюхин, Вихлевщук, Гребенюков, Грищенко, Игнатьев, Матвиенко, Стороженко, Чеботников, Шейгам, Шнееров, Щедровицкий

МПК: C22C 35/00

Метки: легирования, сплав, стали

...содерли.близким к изобретению иности и достигаемому эплав для легирования ссостава, вес,%:10-302-537459 жаш й ванадий, углерод, марганец, азот и железо, отличающийся от известного тем, что о, содержит компоненты в следующем соотношении, вес.%:Ванадий . 36-49Углерод 0,1 3,05М арганец 0,510,0Азот 4-15Железо Остальйое, "П р и м е р. Сталь, содержащую 0,08-1 О 0,14% углерода; 0,11-0,2% марганца;0,004-0,005% азота, остальное - железо;-выпускали в ковшпри температуре 1625-1640 С после предварительного раскисления силикомарганцем. 15Легирование стали осуществляли последовательно силикомарЬанцем, 65% ферроТаблица 1 Составы и свойства сплава 1190 8,4 82 7,8 68 1210 7,9 1235 90 10,5 1170 Табл ица 2 Распределение ванадия в стали,0 92 0,08 0,0...

Номер патента: 745574

Опубликовано: 05.07.1980

Авторы: Горохович, Ершов, Игнатьев, Курицин, Леонов, Почепцов

МПК: B21D 7/022

Метки: гибки, намоткой, профилей, станок

...при-изготовлении профильных деталей ббльшйхдлий осуществляется следующим образом, 40Заготовка профиля устанавливается вэажимные патроны 4 и 5. Вклгочается вработу механизм поворота стола 2, приэтом штоки 16 гидроцилиндров 17 приводятся в крайнее положение и собачки 15 45попадают во впадины диска 14.Далее штоки 16 гидроцилиндров 17перемещаются попеременно в передйеекрайнее положение и собачки 15 давят вуступы диска 14. В это время диск 14, 50 574 4ввл 18 и стол 2 поворачиваются, врацвяэа собой установленную на столе 2 оправку и зажимной патрон 5. Зажимнойпатрон 5 тянет за собой заготовку профиля и огибает ее вокруг оправки, темсамим перемещая эажимной патрон 4,суппорт 3 и.корпус гидроцилиндра 10.Вследствие ступенчатой формы штока...

Номер патента: 744215

Опубликовано: 30.06.1980

Авторы: Гайкович, Демин, Игнатьев, Киселев, Кочетов

МПК: G01B 5/20

Метки: зубчатого, зубьев, колеса, копирования, обеих, одновременного, профилей

...с соответспвующей ттоверхнсстью зуба, и двумя струбцичами, каждая из которых ,предназгначена для фпксирсванпя устройства па,контролируемом колесе и шарниснс связана с пантсгсафо. ьТакое выполнение устройства обеспечивает коппроватпие прсфилеи зубьев упнсмсдульных колес в любом,произволыно, сечении по щирине зуба.На чертеже изображено устройство, общ тй видУстройсгво имеет стол 1, записываюшпе элементы 2 и 3, связанные с,нимп щупы 4 и 5, пантограф 6, две направляющие 7 и 8, на которых установлены каретки 9 и 10, на744215 20 Истчпик 1 инфдр)аци, сринятые во а.;пма 5 е пр) экапертпзе: 1. Тгпп)в С. )1 саашгсп)с 1 о 1 1 агрс рсагв,Кдгсг 1 гапзп 1 Взоп, 1)г)9, 28, Ьа 325, р. 98- - 23 195. 2. Шварц В. В. Исследсва;:пс с.;а:43 я;)3...

Номер патента: 743754

Опубликовано: 30.06.1980

Авторы: Антошин, Воробьев, Горохович, Ершов, Игнатьев, Курицин, Почепцов

МПК: B21D 7/06

Метки: гибки, крестовин, станок, типа, тройников, труб

...нижнем столе б установлены цилиндры 12 для подпора наполнителя в сопрягасмых отводах тройников и крестовин, с произвольным углом между отводом и осью патрубка.Взаимодействие узлов станка осуществляется в следующей последовательности при изготовлении тройников,или крестовин. На нижний стол б стакана устанавливается разъемный штамп (не показан)НижниЙ стол б со штампом поднимается верхнее положение, одновременно, верхний стол 7 опускается до соприкосновения с зерхней половиной штампа, и штамп крепится к нижнему б и верхнему 7 столам. После этого гидроцилиндры 11 торцового сжатия поворачиваются,в рабочее положение соответственно диаметральной оси станка (как показано на фиг, 3 жирной линией) н стыкуются со штампом фланцами цилиндров 12,...
