Имитатор радиосигналов

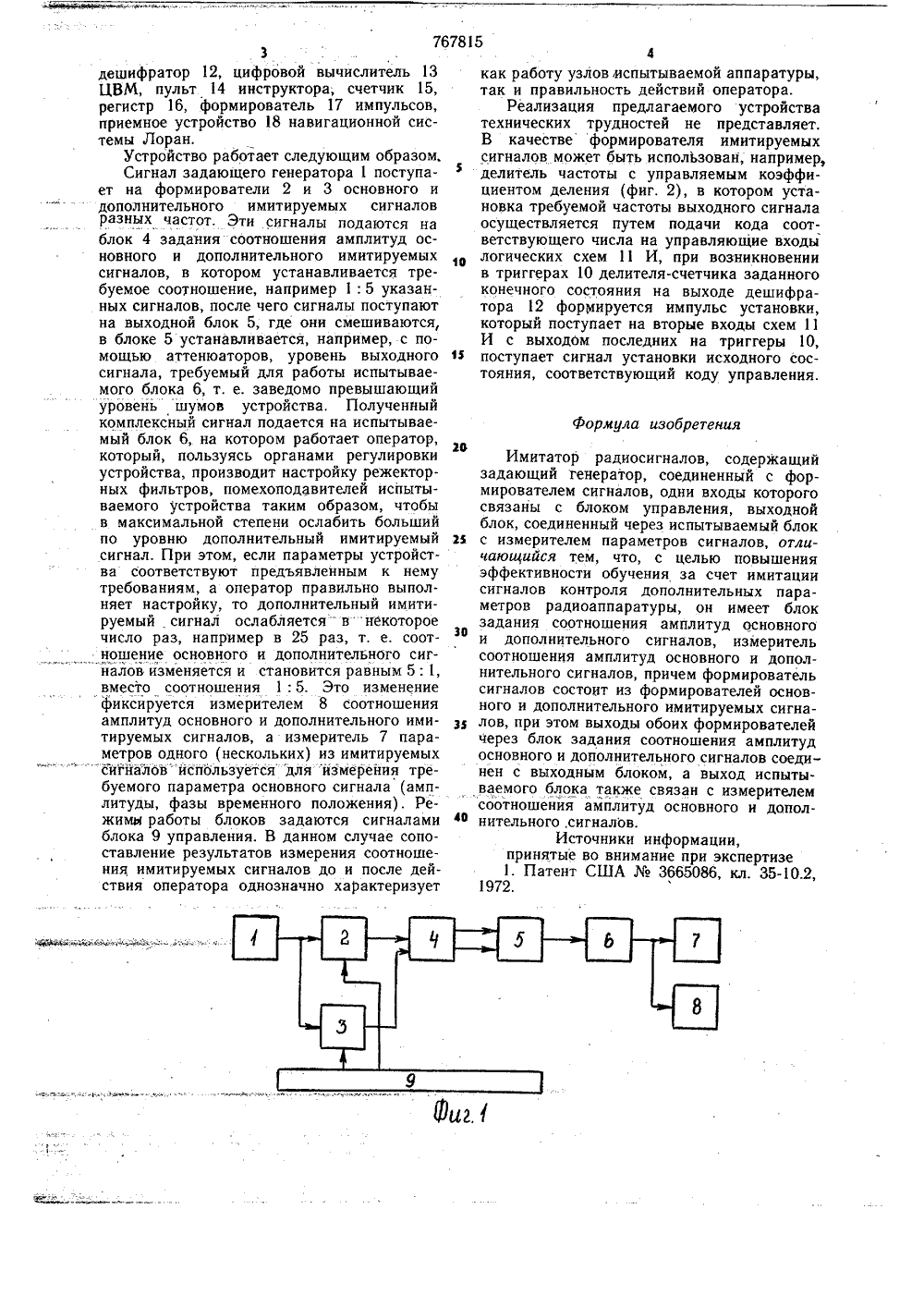

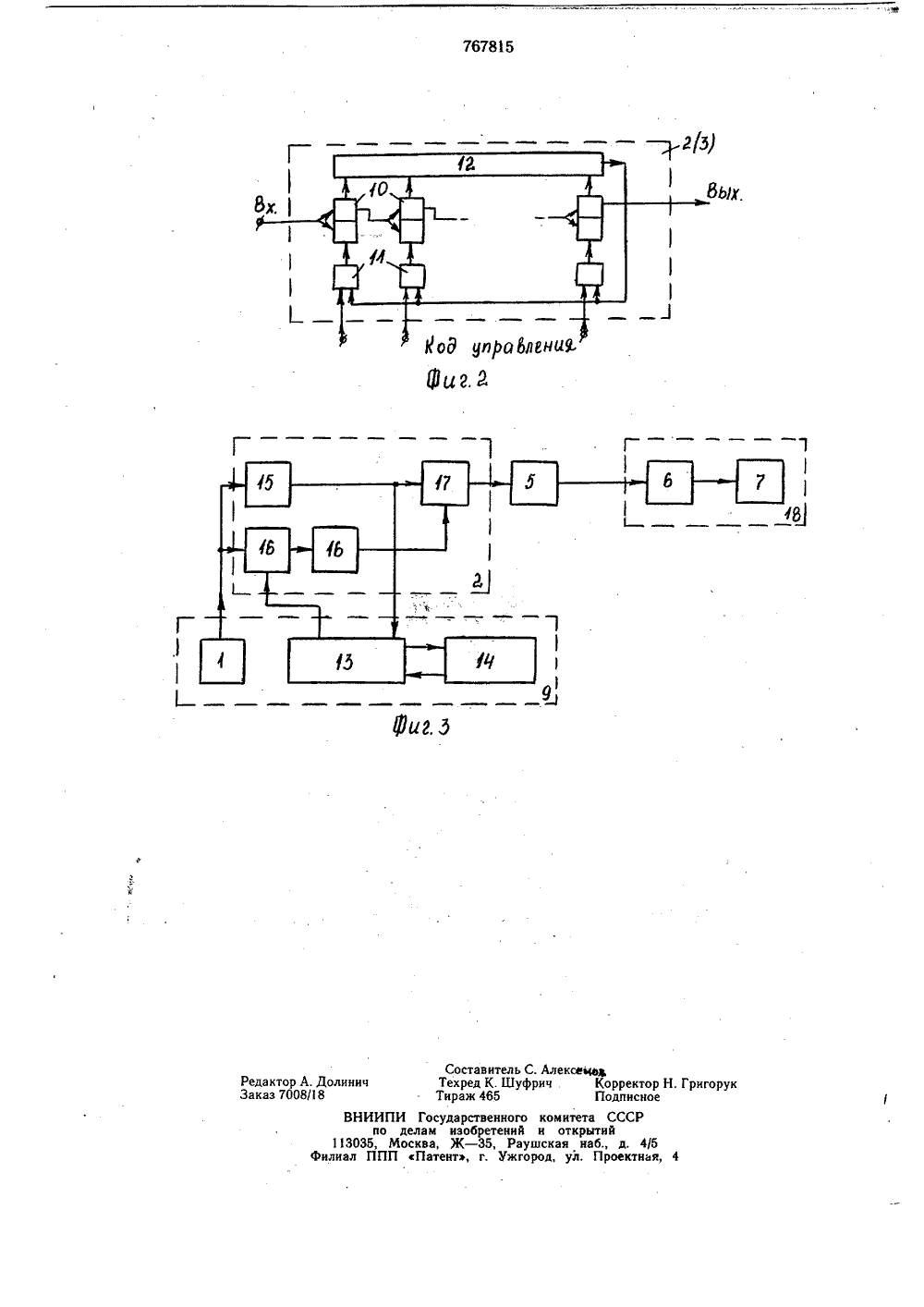

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ в 1 767815 Союз СоветскикСоциалистическихРестгублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 30.09.80. Бюллетень36Дата опубликования описания 05.10.80 по делам изооретеиий и открытий(54) ИМИТАТОР РАДИОСИГНАЛОВ Изобретение относится к устройствам для обучения операторов, работающих с радиоаппаратурой, которая обеспечивает безопасное вождение транспортных средств, и может быть использовано в радионавигационных тренажерах для определения местоположения объектов по принимаемым сигналам радионавигационных станций.Известен имитатор радиосигналов, содержащий задающий генератор, соединенный с формирователем сигналов, одни входы которого связаны с блоком управления, выходной блок, соединенный через испытываемый блок с измерителем параметров сигналов 1.Недостатком устройства является невысокая эффективность обучения.Цель изобретения - повышение эффективности обучения за счет имитации сигналов контроля дополнительных параметров радиоаппаратуры.Поставленная цель достигается тем, что имитатор имеет блок задания соотношения амплитуд основного и дополнительного сигналов, измеритель соотношения амплитуд основного и дополнительного сигналов, причем формирователь сигналов состоит из 2формирователей основного и дополнительного имитируемых сигналов, при этом выходы обоих формирователей через блок задания соотношения амплитуд основного и дополнительного сигналов соединены с выходным блоком, а выход испытываемого блока также связан с измерителем соотношения амплитуд основного и дополнительного сигналов.На фиг. 1 приведена функциональнаясхема предлагаемого устройства; на фиг. 2 - 10 пример реализации на известных элементахформирователя имитируемого сигнала на делителе-счетчике с управляемым коэффициентом деления; на фиг. 3 - функциональная схема устройства.Устройство содержит задающий генератор 1, формирователь 2 основного имитируемого сигнала, формирователь 3 дополнительного имитируемого сигнала, блок 4 задания соотношения амплитуд основного и дополнительного сигналов, выходной блок 20 5, испытываемый блок 6, измеритель 7 параметров сигналов, измеритель 8 соотноше- ния амплитуд основного и дополнительного сигналов, блок 9 управления, триггеры 10 (разряды счетчика) логические схемы 11 И,767815 формула изобретения 3дешифратор 12, цифровой вычислитель 13 ЦВМ, пульт 14 инструктора; счетчик 15, регистр 16, формирователь 17 импульсов, приемное устройство 18 навигационной системы Лоран.Устройство работает следующим образом, Сигнал задающего генератора 1 поступает на формирователи 2 и 3 основного и дополнительного имитируемых сигналов разных частот. Эти сигналы подаются на блок 4 задания соотношения амплитуд основного и дополнительного имитируемых сигналов, в котором устанавливается требуемое соотношение, например 1: 5 указанных сигналов, после чего сигналы поступают на выходной блок 5, где они смешиваются, в блоке 5 устанавливается, например, с помощью аттенюаторов, уровень выходного сигнала, требуемый для работы испытываемого блока 6, т. е. заведомо превышающий уровейь шумов устройства, Полученный комплексный сигнал подается на испытываемый блок 6,. на котором работает оператор, который, пользуясь органами регулировки устройства, производит настройку режекторных фильтров, помехоподавителей испытываемого устройства таким образом, чтобы в максимальной степени ослабить больший по уровню дополнительный имитируемый сигнал. При этом, если параметры устройства соответствуют предъявленным к нему требованиям, а оператор правильно выполняет настройку, то дополнительный имитируемый сигнал ослабляется" в некоторое число раз, например в 25 раз, т, е. соотношение основного и дополнительного сигналов изменяется и становится равным 5: 1, вместо соотношения 1: 5. Это изменение фиксируется измерителем 8 соотношения амплитуд основного и дополнительного имитируемых сигналов, а измеритель 7 параметров одного (нескольких) из имитируемыхсигналов используетсядля измерения требуемого параметра основного сигнала (амплитуды, фазы временного положения). Режими работы блоков задаются сигналами блока 9 управления. В данном случае сопоставление результатов измерения соотношения имитируемых сигналов до и после действия оператора однозначно характеризует 4как работу узлов испытываемой аппаратуры, так и правильность действий оператора.Реализация предлагаемого устройства технических трудностей не представляет. В качестве формирователя имитируемых сигналов может быть исполЬзован, например, делитель частоты с управляемым коэффициентом деления (фиг. 2), в котором установка требуемой частоты выходного сигнала осуществляется путем подачи кода соответствующего числа на управляющие входы логических схем 11 И, при возникновении в триггерах 10 делителя-счетчика заданного конечного состояния на выходе дешифратора 12 формируется импульс установки, который поступает на вторые входы схем 11 И с выходом последних на триггеры 10, поступает сигнал установки исходного состояния, соответствующий коду управления. 2 ОИмитатор радиосигналов, содержащийзадающий генератор, соединенный с формирователем сигналов, одни входы которогосвязаны с блоком управления, выходнойблок, соединенный через испытываемый блок2% с измерителем параметров сигналов, отличающийся тем, что, с целью повышенияэффективности обучения за счет имитациисигналов контроля дополнительных параметров радиоаппаратуры, он имеет блок30задания соотношения амплитуд основногои дополнительного сигналов, измерительсоотношения амплитуд основного и дополнительного сигналов, причем формировательсигналов состоит из формирователей основного и дополнительного имитируемых сигнаЗ 4 лов, при этом выходы обоих формирователейчерез блок задания соотношения амплитудосновного и дополнительного сигналов соединен с выходным блоком, а выход испытываемого блока также связан с измерителемсоотношения амплитуд основного и допол 4 нительного,сигналов.Источники информации,принятые во внимание при экспертизе1. Патент США3665086, кл. 35-10,2,1972.767815 Ых. г. Корректор Н. ГригоруПодписноеСССРытийб., д. 4/5Проектная, 4 едактор аказ 70 Долини18 ВНИ 113035,Филиал ПП Составитель С. АлексинаТехред К. ШуфричТираж 465И Государственного комитетделам изобретений и откросква, Ж - 35, Раушская наПатент, г. Ужгород, ул.
