H04N — Передача изображений, например телевидение

Номер патента: 936453

Опубликовано: 15.06.1982

Авторы: Лежнева, Мансветов

МПК: H04N 1/10

Метки: развертывающее

...подвижная каретка установлена параллельно основной, а фокусирующий объектив, линейка фотоприемников и блоки считывания информации установлены жестко на боковой стенке корпуса по ходу сканирующего луча.Выполнение подвижной системы устройства в виде двух кареток и перенос линейки фотоприемников фокусирующей объектива и блоков считывания информации с подвижной системы устройства на его корпус позволяет снизить вес подвижной системы устройства в сравнении с известным. Это повышает быстродействие устройства, а исключение многожильного гибкого кабеля, из-за многократных перегибов которого могут быть обрывы, повышает его надежность.На Фиг. 1 изображено устройство, общий вид; на фиг. 2 - ход лучей от сканируемого документа до линейки...

Номер патента: 936454

Опубликовано: 15.06.1982

Автор: Попашенко

МПК: H04N 3/16

Метки: развертки, сигнала, следящей, формирователь, цифровой

...4 кодов и устанавливая триггер 15 с раздельными входами в состояние логического нуля.Величина времени задержки Т должнабыть достаточной для окончания переходных процессов в сумматоре 4кодов. Таким образом, при каждом шаге развертки положение проекции апер- туры на фотокатоде диссектора определяется как кодом регистра 5 развертки, так и коДом поправки отклонения аналого-цифрового преобразователя 3, которые суммируются с учетом знака кода поправки отклонения.936151 6 5В промежутке между тактовымиимпульсами текущее значение кода поправки на выходе аналого-цифровогопреобразователя 3 сравнивается созначением кода поправки, записанным з.в дополнительный регистр 11 памятипри определении кода перемещенияапертуры в предыдушем такте, цифровым...

Номер патента: 936455

Опубликовано: 15.06.1982

Автор: Петраков

МПК: H04N 5/00

Метки: излучения, объектов, освещенностью, регистрации, регулируемой

...ЬР)- носителей, колич случае возрастае Прия освесийелиновных в общем виисв Ьй м 1 э (1) е 1 - интенсивность света; Р - кван выйвыход (при 1 квант/с 3 ); Изобретение относится к радиотехнике, в частности к разделу передающих телевизионных. камер, использующих трубки с внутренним фотоэффектом.Известен способ регистрации излуче 5 ния в телекинокамерах, использующий длительности засветок около 0,8 мкс 1)Недостатком данного способа является большая длительность засветок, хотя и имеется при этом возможность регулирования освещенности.Известен способ регистрации излучения с регулируемой освещенностью с помощью передающей телевизионной трубки с внутренним фотоэффектом, включающий экспонированиетрубки и считывание по-. на лученного...

Номер патента: 936456

Опубликовано: 15.06.1982

Автор: Стрижевский

МПК: H04N 5/20

Метки: автоматической, полного, регулировки, сигнала, телевизионного, усиления

...Журнал ФРГ "ВопййдфСесЬп 15 СЬеМз.Ыез.1 цтцеп", 1959, У 1, с. ч 0-50(прототип). телевизионного сигнала; на фиг. 2структурные электрические схемы устройств реализующих данный способ.Устройство содержит регулируемыйвидеоусилитель 1 и блоки 2 выделения 5модулирующего фона, стробирующийблок 3, фильтр 1 нижних частот, блок5 привязки по уровню черного, блок 6выделения строчных синхроимпульсов.Кроме того, в устройство входит уси" 10литель 7 низкой частоты и сумматор 8.Суть способа подавления паразитной модуляции полного телевизионного сигнала фоном переменного токаУзаключается в автоматической регули" 15ровке усиления тракта передачи полноготелевизионного сигнала обратно и ропор.ционально изменению размаха его синхро"импульсов. Поскольку в...

Номер патента: 936835

Опубликовано: 15.06.1982

Автор: Джон

МПК: H04N 9/29

Метки: кинескопа, размагничивания, телевизионного, цветного

...ф кинескопа над магнитным экраном в мес. те соединения баллона и верхней лицевой панели цветного кинескопа и расположена над вершиной магнитного экрана в месте соединения нижней части баллона и горлоз вины цветного кинескопа.На фиг. 1 представлена структурная электрическая схема предложенного уст с ройства; на фиг 2 цветной телевизионный кинескоп с теневой маской поперечное сечение; на фиг. 3 - распределение магнитного поля цветного телевизионного кинескопа.Устройство для размагничивания цветного телевизионного кинескопа содержит ключ 1, элемент зашиты 2 от токовых перегрузок, силовой трансформатор 3, тер- мист ор 4, катушку 5, размагничивания, цветной телевизионный кинескоп 6, состоящий (см. фиг. 2) иэ баллона 7 цветного30 кинескопа,...

Номер патента: 938423

Опубликовано: 23.06.1982

Авторы: Довжиков, Куликов

МПК: H04N 7/18

Метки: межкадровой, разности, сигнала, формирования

...задержанный квантованный видеосигнал с выхода выходного усилителя 8 поступает на второй вход блока 2 кодирования, который осуществляет реге нерацию этого видеосигнала (те. освобождение его от шумов и искажений). Иаксимально возможное число уровней квантования и должно выбираться в соответствии с требуемой 45 вероятностью ошибки правильной регенерации сигнала, которую нужно задавать так, чтобы она практически не ухудшала основных параметров телевизионной системы. (например, вероятности правильного обнаружения метеоров).Процедура регенерации видеосигнала состоит из квантования каждого элемента видеосигнала и выдачи на выход блока 2 кодирования соответствующих эталонных уровней, в которых уже не содержится шумов и искажений. На...

Номер патента: 944149

Опубликовано: 15.07.1982

Автор: Фадеев

МПК: H04N 1/31

Метки: аппарата, барабана, развертывающего, фиксации, фототелеграфного

...время. Применение предлагаемого механизма повышает степень автоматизации фототелеграфного аппарата, повышает его долговечность и надежность.Формула изобретенияУстройство для:,фиксации развертывающего барабана фототелеграфногоаппарата, содержащее подвижный центр,расположенный между двумя призматическими направляющими, две пружины,размещенные на подвижном центре параллельно призматическими направляющим и одними концами соединенныес торцом подвижного центра, а такжерукоятку, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности устройства, введены промежуточная линейка с двумя овальнымиотверстиями, кулачковая пара, возвратная пружина и ось с подшигникамипри этом промежуточная линейка установлена на подвижном центре и...

Номер патента: 944150

Опубликовано: 15.07.1982

Авторы: Азимов, Игнатов, Курков

МПК: H04N 3/16

Метки: генератор, развертки, сигнала, телевизионной

...Время задержки одновибраторов, изменяется от минимального у первого одноьибратора до максимального у И-го. Предусмотрена возможиость плавной регулировки длительности задержки одновибраторов за счетчего можно плавно менять продолжительность открытого состояния электронныхключей. Электронные односторонние ключиоткрываются поочереди в последовательности 1,2 1, 1В то время, когда открыты ключи5 иь 1 ф "5 и з автотрансформатор 9 и отклоняющая катушка 10 оказываются под 1ключенными к источнику 13 напряжения,в результате чего через них течет линейно растущий ток, крутизна которого пропорциональна величине напряжения источника 13 и обратно пропорциональна величине эквивалентной индуктивности, представляющей собой параллельное соединение...

Номер патента: 944151

Опубликовано: 15.07.1982

Авторы: Бурялов, Дачкин, Козаренко, Тополов

МПК: H04N 3/20

Метки: защиты, прожога, трубок, электронно-лучевых

...3 сравняется с напряжением на первом входе, напряжение на выходе компаратора 3 примет низкое значение, в результате ключ 6 отключает видеосигнал и пропускает на выход устройства для защиты ЭЛТ запирающее напряжение от источника 5 запирающего напряжения. Напряжение с выхода устройства для защиты ЭЛТ подается на соответствующий элект" род ЭЛТ и обеспечивает ее запирание, предотвращая тем самым прожигание или запечатывание экрана или мишени ЭЛТ.Предложенное устройство выгодно отличается от известного, так как введение блоков 1 и 2 задержки существенно повышает быстродействие устройства для защиты ЭЛТ, что позволяет предотвратить серьезные повреждения экрана или мишени ЭЛТ, устранение которых связано с необходимостью замены ЭЛТ -...

Номер патента: 944152

Опубликовано: 15.07.1982

Авторы: Голушко, Кулешов, Хромов, Цыцулин

МПК: H04N 5/14

Метки: объектов, подвижных, селектор, сигнала, телевизионного

...Исходный видеосигнал текущего кадра ОВх(п),где и номер кадра, форма сигнала показанана фиг. 2 а (Тк время кадра), по р ступает на входы делителя 1, сумматора 2 и блока 3, форма напряжения на выходе сумматора 2, являющегося выходным напряжением селектора ОВЫ(п) показана на фиг. 2 б. Исходный видеосигнал и сигнал с выхода сумматора 235 после деления делителями 1 и 4 подаются на сумматор 5, форма сигнала на выходе которого Г(п) показана на фиг. 26. С выхода сумматора 5 видео 40 сигнал подается на блок 9 и на сумматор 10. Выходной сигнал сумматора 10 задерживается на кадр в блоке 6, форма напряжения на выходе которого Г(п) показана на фиг. 21. Этот сиг 45 нал инвертируется элементом НЕ 7 и подается на другой вход сумматора 2. При...

Номер патента: 944154

Опубликовано: 15.07.1982

Авторы: Глубоков, Лобань

МПК: H04N 5/66

Метки: газоразрядной, изображения, индикаторной, панели, телевизионного, формирования

...дискретизируют соответственно количеству вертикальных электродов ГИП, каждый импульс видеосигнала преобразуют в импульс напряжения, длительность которого пропорциональна амплитуде импульса видеосигнала, эти импульсы напряжения одновременно подают на вертикальные электроды ГИП, а на горизонтальные электро 40 ды ГИП поочередно, со сдвигом на длительность строки Н относительно каждого предыдущего электрода, подают импульсы развертки, длительность импульсов развертки устанавливают равной К Н, где К - 2,3,8, а максимальную длительность импульсов напряжения, соответствующих импульсам видеосигнала, задают равной длительности импульсов развертки, при этом видеосигналы строк исходного изображения подают на вертикальные электроды через...

Номер патента: 944155

Опубликовано: 15.07.1982

Автор: Хаимов

МПК: H04N 5/92, H04N 5/956

Метки: воспроизводимого, выпадений, компенсации, сигнала, телевизионного, цифровое

...первый клоч, первый блок памяти, сигнальный вход которого является входомвоспроизводимого телевизионного сигнала, а адресный вход соединен с выходом второго ключа, детектор выпадений, вход которвго является входомвоспроизводимого телевизионного сигнала, а выход соединен с сигнальным входом формирователя импульсов выпадений, первый счетчик адресов записи, выход которого соединен с сигнальным входом второго ключа, первый счетчик адресов считывания и формирователь синхросигналов, выходы которого соединены с тактовыми и установочнымивходами первых счетчиков адресов зак первому входу вычитателя, к второму входу вычитателя, к второму входукоторого подключен выход первогосчетчика адресов считывания, а выходвычитателя соединен с сигнальным...

Номер патента: 944156

Опубликовано: 15.07.1982

Авторы: Антипин, Голод, Косарский, Мач

МПК: H04N 5/87

Метки: записи, кинопленку, сигналов, телевизионных

...получают отрицательную (положительную) полярность и через Фильтры низкой частоты 8 в виде корректирующих сигналов подводятся к генератору 1 пилообразного напряжения, сумматору 6 для регулировки составляющих напряжения питания блока 3 отклонения светового луча по вертикали.:В случае увеличения (уменьшения) размаха трапецеидального напряжения импульсы, поступая через компаратор .7 на ЦАП 11, вызывают появление соответствующих корректирующих сигналов, 45 управляющих блоком 3 отклонения светового луча по вертикали 3.Предложенное устройство позволяет уменьшить искажения при записи на кинопленку чересстрочного телевизионного сигнала. которого соединен с первым входомкомпаратора, генератор пилообразногонапряжения, вход запуска которогоявляется...

Номер патента: 944157

Опубликовано: 15.07.1982

Автор: Черкавский

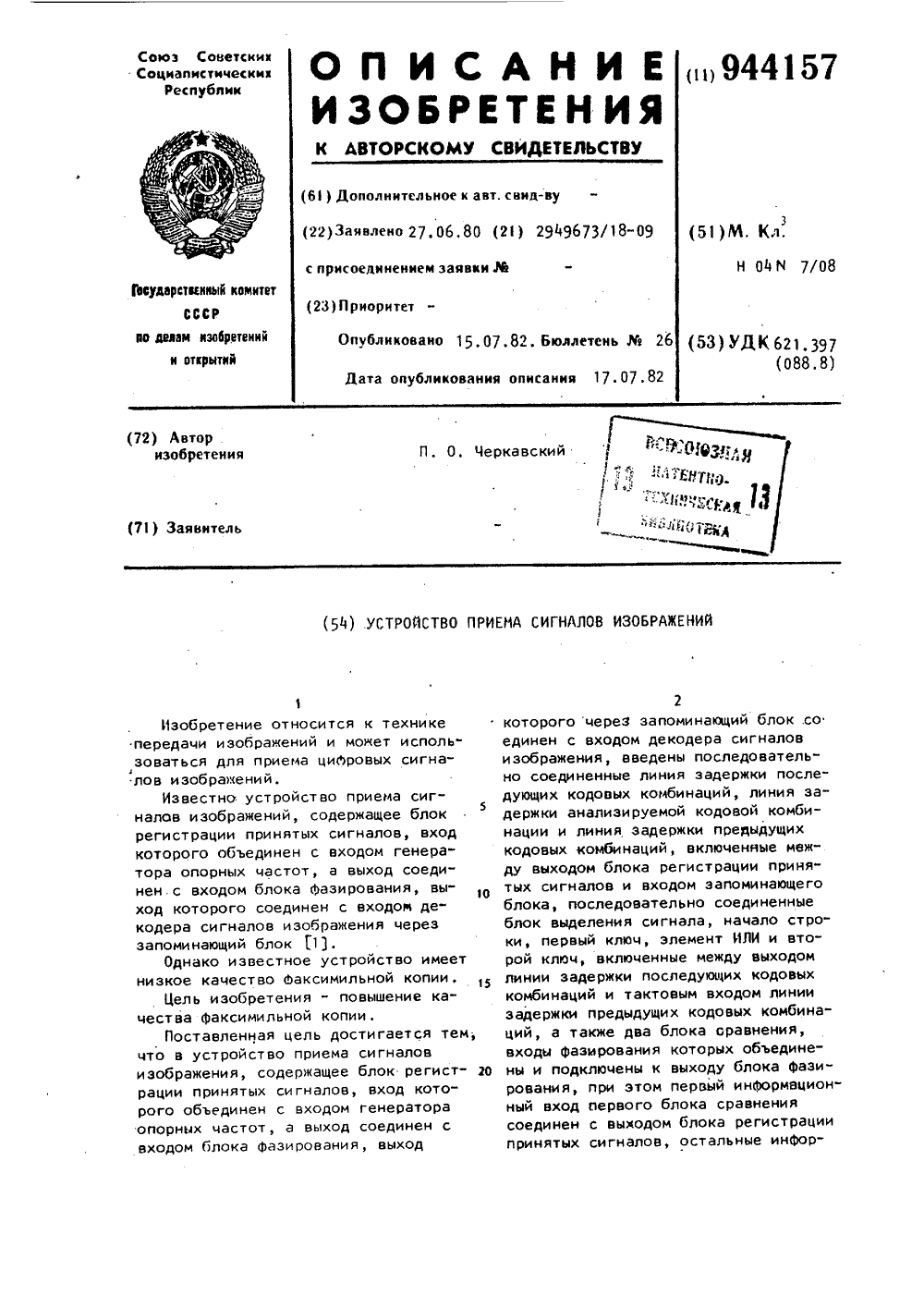

МПК: H04N 5/14

Метки: изображения, приема, сигналов

...( на группу информационных входов второго блока 12 сравнения) п предыдущих ( по отношению к анализируемой) кодовых комбинаций. Блок 10 определяет положение ( значение)координаты анализируемой кодовой комбинации по отношению к координатам Ф последующих и и предыдущих кодовых комбинаций. Если координата анализируемой кодовой комбинации удовлетворяет условиям последователь.ного возрастания, определяемым алгоритмом работы блока 10, анализируемая кодовая комбинация с линии 3 задержки поступает на линию 4 задержки и далее на запоминающий блок 5 и декодер 6 сигналов иэображений. Если же координата анализируемой кодовой комбинации не удовлетворяет условиям последовательного возрастания, с выхода блока 10 на второй ( управляющий) вход второго...

Номер патента: 944158

Опубликовано: 15.07.1982

Авторы: Альперин, Кретинин

МПК: H04N 7/12

Метки: изображений, кодированием, передачи, сегментным, штриховых

...перезапись из блока 8 кода адреса ячеек с выделенными сегментами. Затем с выхода блока 8 на блок 2 и кодер 3 поступает сигнал, разрешающий соответственно считывание и кодирование информации первых двух строк изображения.Адрес ячейки кодируемого сегмента с одного иэ выходов блока 2 посту86записан декодируемый выделенный сег мент. Адрес ячейки однозначно указывает положение выделенного сегмента в восстановленной строке изображения.Аналогично определяется и записы. вается в соответствующий регистр решающего блока 18 код адреса ячейки выделенного сегмента для второй стро" ки восстановленного изображения.После записи в блок 14 двоичного сигнала двух строк восстановленного изображения (фиг, 2 б), решающий блок 18, в случае, если сбита одна...

Номер патента: 944159

Опубликовано: 15.07.1982

Автор: Попашенко

МПК: H04N 7/18

Метки: координатное

...смещения оптической оси передающей камеры устанавливаются в нуль соответствующими синхрониэирующими импульсами, поступающими на их установочные входы от блоков 15 или 21 управления соответственно.При смещении оптической оси пере 4 О дающей камеры 1 вследствие наклона платформы 2, выходной сигнал соответствующего датчика угловых перемещений 17 1,2 ), преобразований в код поправки соответствующим аналогоцифровым преобразователем 16 или 23,45 поступает в канале 12 - на вход блока 15 управления, в канале 18 - на вход регистра 22 памяти поправки, В каждом интервале обратного хода по строке в координатный счетчик 13 записывается код поправки, устанавливающий его в состояние, отличающееся от нулевого в сторону прямого или обратного счета...

Номер патента: 944160

Опубликовано: 15.07.1982

Авторы: Коршунов, Суворов, Тарасов

МПК: H04N 9/07

Метки: разделения, сигналов, фазового, цветовых

...фаэоинвертор 5. На вторые входы сумматоров 3 и 6 сигнал поступает с выхода полосового фильтра 1 через фаэовращатель 11, осуществляющий поворот Фазы сигнала на 90 ОПри передаче синих полей поднесущая цветового сигнала первой строки растра на -выходе первой линии задержки 2 соответствует выражению О(С)= =ЧВ 51 п ИВС, а на следующей строке растра - Ов(т.)=Чу 1 п(ЯВй), что определяется структурой полосчатых светофильтров передающей камеры. В первом сумматоре 3 эти сигналы образуют сумму50 55 На чертеже приведена структурная схема устройства фазового разделения цветовых сигналов.Устройство содержит полосовой Фильтр ), первую линию 2 задержки, первый сумматор 3, первый амплитудный детектор 4, фаэоинвертор 5 вто.рой сумматор 6, второй...

Номер патента: 945894

Опубликовано: 23.07.1982

Авторы: Алехин, Бернштейн, Гущо, Лапшина, Левицкая, Лившиц

МПК: G11B 7/00, H04N 5/76, H04N 5/92 ...

Метки: воспроизведения, сигналов, телевизионных

...производящий установкусхемы в исходное состояние, При этомтриггеры 7, 8, 9 и 11 находятся в состоянии фО", а триггер 10 - в состоянии 1", генератор 6 выклкяен, сигналс триггера 10 через схему ИЛИ 22поступает на вход Блокировка" блока2, обеспечивая запрещение приема човых значений сигналов блоком 3, Приэтом распределитель 2 и блок 3 находятся в режиме Хранение, Передний1. Устройство для воспроизведения .телевизионных сигналов, содержащее блок управления; блок памяти и блок электрооптического преобразования, о т - л и ч а ю щ е е с я тем, что, с целью упрощения устройства, оно содержит рас-.пределитель тактовых импульсов, выход сигналов гашения блока управления подключен к входу гашения блока памяти, выходы тактовых...

Номер патента: 946008

Опубликовано: 23.07.1982

Автор: Ляшевич

МПК: H04N 1/40

Метки: коррекции, ошибок, приемника, сигналов, факсимильных

...между собой входом устройства и тактовым входом блока 1 запоми О нация последовательно блок 6 выделения фронтов, реверсивный счетчик 7, дешифратор 8, элемент 9 И с инверсией и задержкой по одному входу и элемент 10 ИЛИ, причем второй вход элемента О И с ин версией и задержкой цо одному входу подключен к входу тактовх импульсов и вы читающему входу роер ивцого счетчика 7,вход запрета которого связан с выходом дешифратора 8, выход блока 6 выделения фронтов - со вторым входом элемента 10 ИЛИ, первый дополнительный выход блока 1 запоминания соединен с дополнительным входом блока 4 выделения эон приращений, а второй - с дополнительным входом блока 3 выделения несовпадений.На фиг. 6 а представлены периодические тактовые импульсы,...

Номер патента: 946009

Опубликовано: 23.07.1982

Авторы: Балясников, Патренков, Раскин, Сависько

МПК: H04N 7/12

Метки: полосы, сжатия, сигнала, телевизионного, частот

...кодом на выход устройства. После очистки первого блокапамяти,т,е, после и тактов сдвига,первый делитель на и переводит первыйблок памяти в режиме записи и очередная порция информации из второго блока 5 памяти переписывается в первыйблок 2 памяти,Время переписки информации существенно меньше периода следования импульсов сдвига и следовательно информация поступает на выход устройстванепрерывно. Импульс пуска первого сделителя на и 9 поступает так же наадресный блок 11, где начинается срав9460 40 нение текущих координат считываемого элемента изображения с координатами места останова. При совпадении координат адресный блок 11 открывает ключ 3 и кодирование видеосигнала5 продолжается с того элемента иэображения, на котором...

Номер патента: 949840

Опубликовано: 07.08.1982

Авторы: Горшков, Игнатьев, Красильников, Мысливец, Росселевич, Рыкунов, Сорин, Шнырин

МПК: H04N 5/911

Метки: записи, магнитной, сигнала, телевизионного, цветного

...декодирующий блок 18 кода цветности, цифроаналоговый преобразователь ЦАП 19 цветности, частотный модулятор 20, декодирующий блок 21 кода яр кости, цифроаналоговый преобразовательЦАП 22 яркости и сумматор 23. Спосоо осуществляется следующим образом.Полный цветной видеосигнал (ЦВС) подается на вход согласующего усилителя 1. Сигнал цветовой поднесущей с выход,) фильтра 2 подается на вход частотного демодулятора 3, с выхода которого сигнал цветности поступает на вход АЦП 4, с выхода которого кодовая последовательность подается на вход блока 5, в котором производится дополнительное кодирование (сжатие) входной кодовой последовательности сигнала цветности,Сигнал яркости с выхода фильтра 6 подается на вход АЦП 7, с выхода которого цифровая...

Номер патента: 949841

Опубликовано: 07.08.1982

Авторы: Збарский, Новиков, Шендерович

МПК: H04N 7/18

Метки: бестигельной, диаметра, зонной, плавке, слитка, стабилизации, телевизионное

...длительности, не более длительности прямого хода строчной развертки. Длительность импульсов устанавливается при настройке. Задним фронтом импульсов запускается генератор 5 строимпульсов небольшой длительности. С выхода генератора 5 строимпульсов импульсы подаются на два блока 7 и 1 О совпадения. На второй вход блока 7 совпадения поступает импульс триггера 9, открывающий блоксовпадения. Стробирующие импульсы с выхода блока 7 совпадения подаются на импульсныйсигнал триггера 21, начало работы которого определяется положением фронта кристаллизации. Таким образом, на выходе блока 20 совпадения появляется сигнал 55 счетчик 8 с изменяемой программой. Импульсный счетчик 8 определяет время окончания работы триггера 9. Емкостью импульсного...

Номер патента: 949842

Опубликовано: 07.08.1982

Авторы: Коршунов, Ожигин, Суворов, Харитонов, Чунин

МПК: H04N 9/07

Метки: камера, однотрубочная, телевидения, цветного

...= 1 МГц, претерпевает временную задержку относительно широкополосного яркостного сигнала на время Г, 0,5 мкс.2.д ГДля совмещения во времени яркостногои цветового сигналов яркостный сигналдополнительно задерживается на вреТмя Г = Г, - -0,375 мкс в четвертой линии задержки 12. Во втором сумматоре 14 цветовой сигнал компенсирует цветовую поднесущую в яркостном сигнале,Аналогично работает канал 17 сигнала красного цвета и компенсации цветовой поднесущей в яркостном сигнале с той лишь разницей, что поднесущая сигнала красного цвета, Формируемая голубым штриховым светофильтром (голубые полоски не пропускают красный цвет), претерпевает опережение по фазе от строки к строке на +90 . Поэтому между входом второго сумматора 14 и выходом вычитателя...

Номер патента: 951750

Опубликовано: 15.08.1982

Авторы: Горелов, Калигин, Сидоркин

МПК: H04N 5/14

Метки: выделения, изображения, контуров, телевизионного

...выпрямители 7 каналов 2 и 3 осуществляют разделение контурных составляющих продифференцированного ТВ сигнала на два идентичных канала для последующей обработки. Далее происходит интегрирование составляющих контурнс го видеосигнала первым накопителем 8, постоянная интегрирования которого выбирается с учетом ослабления шумовых составляющих видеосигнала в пределах 7 д -- 0,1 - 0;25 мкс. Далее контурные составляющие видеосигнала поступают на первый вход управляемого дискриминатора 9, где происходит амплитудная селекция контурных составляющих по уровню, определяемому постоянным напряжением, поступающим на второй вход.Постоянные уровни напряжений контурных сигналов формируются из телевизионных сигналов, предварительно...

Номер патента: 951751

Опубликовано: 15.08.1982

Авторы: Атаханов, Маматходжаев

МПК: H04N 5/14

Метки: коррекции, сигнала, телевизионного

...1 (1) подается на двусторонний ограничитель 5. Сигнал 1 р(1), полученный с выходов линий задержки 12 и 13, представляет собой сумму задержанных на линиях задержки видеосигналов 1(1 - т) и 11(1 - 2 т), с определенными весовыми коэффициентами (где Т - интервал Котельникова). При поступлении на входы сумматора 2разностного ограниченного видеосигнала Е (1) и предсказанного 11(1) на его выходе образуется восстановленный видеосигнал 11(1), близкий к исходному.Кроме этого, на сумматоре 6 к разностному ограниченному видеосигналу Я (1) добавляется остаточный исходный видеосигнал о Г(1), необходимый для восстановления сигнала на приемном конце (3= 0,05 - 0,1). С выхода сумматора 6 предыскаженный видеосигнал 61(т) + 61(т) через канал связи 7...

Номер патента: 951752

Опубликовано: 15.08.1982

Авторы: Хохлов, Чистов

МПК: H04N 9/47

Метки: синхронизации, цветовой

...мГц), Тогда на выходе полосового фильтра 3 амплитуда 15 пакетов В - У будет большей, чем амплитуда К - У, имеющих частоту 4,406 мГц. Такие модулированные по амплитуде пакеты поднесущей подступают на блок 4 задержки. Амплитудные детекторы 5 и 6 преобразуют пакеты поднесущей в две последовательности монополярных импульсов. При приеме сигнала СЕКАМ амплитуды импульсов на выходах амплитудных детекторов будут разными, Две последовательноти импульсов поступают на входы блока вычитания 7. 25 На выходе этого блока выделяется последовательность импульсов. Их амплитуда пропорциональна разности амплитуд входных импульсов, а знак зависит от фазы работы блока 4 задержки. Допустим, что при неправильной фазе коммутации импуль-сы положительны,...

Номер патента: 955131

Опубликовано: 30.08.1982

Авторы: Селюкайте, Телевной, Чяпас

МПК: G06K 11/00, H04N 5/765

Метки: датчика, сопряжения, телевизионного, эвм

...второй блок 2 сравнения, элемент ИЛИ 3, буффернь 1 й блок 4 памяти и элемент И 5.Устройство работает следующим образом, Рассматривается считывание тонких линий, толщина которых равна предельной разрешающей способности считывающей системы. Амплитуда входного сигнала прямо- пропорциональна оптической плотности черного на соответствующем элементе изображения. При взаимном расположении считываемой информации и считывающего луча (луч движется параллельно линии слева направо), изображенном на фиг. 2 а, амплитуда входного сигнала устройства соответствует графику 1 на фиг. 3, т.е. равна 11.Первый блок 1 сравнения реагирует на сигнал с большой амплитудой, т,е. равной или больше 111. Сигнал, вырабатываемый ер- ЗО вым блоком сравнения через элеент...

Номер патента: 957440

Опубликовано: 07.09.1982

Автор: Коган

МПК: H04N 5/14

Метки: изображения, контраста, мелких, повышения, телевизионного

...вертикальных апертурных искажений, смеситель, ко второму входу которого подключен выход блока формирования сигнала коррекции горизонтальных апертурных искажений, первый вход которого подключен через последовательно соединенные вторую и первую линии задержки к входу первого блока задержки, который является входом устройства, а также ко вторым входам блока формирования сигнала коррекции вертикальных апертурных искажений и блока формирования сигнала корреквии горизонтальных апертурных искажений, третий вход которого соединен с выходом первой линии задержки, причем третий вход смесителя соединен через фильтр верхних частот с выходом первого бло. ка задержки и с третьим входом блока формирования сигнала коррекции вертикальных апертурных...

Номер патента: 959293

Опубликовано: 15.09.1982

Автор: Медведенко

МПК: H04N 5/76

Метки: видеосигнала, воспроизведения, записи

...ной частотой.В режиме считывания луч ЗЭЛТ смещааписи и воспроизвепе- ется телевизионной разверткой; формируедержит блок вычита- мой блоком 5 синхронно и синфазно с лувания уровней 2, блок 0 чом телевизионного индикатора 8. На выпульсный преобразо- ходе блока ЗЭЛТ 3 выделяются сигналы,рток 5 усилитель 6, промопулированные по цлительности и амевизионный инпнкатор 8 плитуце. Дешифратор 7 вьщеляет импульает слепуюшим обра- сы и ступенчатый градационный сигнал,д Эти импульсы используются цля управлеаемый видеосигнал по- ния яркостью свечения экрана телевизионтания 1 и блок фор- ного инпикатора, Воспроизводимое изоб. Блок разверток 5 . ражение имеет число градаций равноееспечивает смешение К=(и)И, гце щ- число зон, а и - коо со смещением...

Номер патента: 965014

Опубликовано: 07.10.1982

Авторы: Мачнев, Мурашко, Туболец

МПК: H04N 3/16

Метки: лучевой, лучом, сигнала, трубки, формирования, электронно

...1. Тогда кода 2.,со знаком "+" или "-" складываетсяв сумматорес кодом 2. В результате этого. код г": х,дкоторыйпоявляется на выходе первого сумматора 1, изменяет напряжение на входеусилителя б мощности, соответственно изменяется и ток в электромагнитнойотклоняющей системе 9, а следовательно, и луч перемещается с поправкойв заданное место экрана. Изменившийся на выходе АЦП 7 код поступает в блок 5 вычитания, в котором опять определяется разница д 2= 2-2" . Если д 2" равна нулю, то блок 2 управления. вы-, дает сигнал на подсвет в Формирователь 8 импульсов подсвета. Если а 2., не равна нулю, то вышеописанный процесс повторяется до тех пор, пока эта разница не будет равна нулю. По переднему Фронту импульса подсвета, появившемуся на...
