Номер патента: 1830194

Опубликовано: 23.07.1993

Авторы: Попашенко, Середин

МПК: H04N 5/06

Метки: сигнала, стробирующего, формирователь

...новое значениекода управления, которое по импульсу"ЗпД записывается в соответствующийвторому адресу счетчик, После четырех таких циклов обращения к формирователю. стробирующего сигнала во все четыре счетчика записаны коды управления положением границ эоны стробирования. Послеокончания кадрового синхронизирующегоимпульса через дешифратор 2 начинаетсяпрохождение тактовых и строчных синхро низирующих импульсов на счетные входы счетчиков. По достижении переполнения первого счетчика 3 его выходной импульс устанавливает в состояние "лог 1" триггер 5, формируя левую границу зоны стробирования, Импульс переполнения счетчика 4 переводит первый триггер 5 в состояние "лог 0", формируя правую границу зоны стробирования, Аналогично с...

Номер патента: 1820209

Опубликовано: 07.06.1993

Авторы: Барановский, Лебедев, Попашенко, Середин, Хабаров

МПК: G01B 21/00

Метки: линейных, перемещений

...колоколообразную.форму. Дифференцирующий блок 7 и компаратор 8 формируют импульс, совпадающийфронтом с центром колоколообразного видеосигнала. Этот импульс поступает на первый вход широтно-импульсного модулятора9, блокируя прохождение через него тактовых импульсов на первый счетчик 10, на котором таким образом фиксируется координата центра светового луча относительно начала ЛФПЗС 3. Выход первого счетчика 5 10 соединен с первым входом вычислительного блока 11, на вход управления которого поступает импульс "обратного хода" с второго выхода генератора 4, По этому импульсу осуществляется перенос кода 10 координаты со счетчика 10 в вычислительный блок 11, сброс в нуль счетчика 10 и возврат в исходное состояние широтно-импульсного...

Номер патента: 1805292

Опубликовано: 30.03.1993

Авторы: Барановский, Лебедев, Попашенко, Середин, Хабаров

МПК: G01B 21/00

Метки: линейных, перемещений

...совпадающие во времени импульсы первого .и второго каналов, элемент ИЛИ б осуществляет логическое суммирование выходных импульсов обоих каналов,Выход элемента И 5 соединен с третьим входом регистра памяти 9, выход элемента ИЛИ 6 - с входом дифференцирующего блока 7, формирующего короткие импульсы, соответствующие по временному положению фронтам и срезам входной импульсной по40 45 50 55 следовательности, Эти импульсы поступают на пятый вход регистра памяти 9, инициируя запись в регистр памяти 9 кода координаты, поступающего в данный момент времени на четверть 1 й вход регистра памяти 9 от счетчика 8, а также логических потенциалов, имеющихся в этот же момент времени на первом, втором и третьем информационныхх входах регистра памяти...

Номер патента: 1753623

Опубликовано: 07.08.1992

Автор: Попашенко

МПК: H04N 11/18

Метки: изображения, положения, преобразователе, свет-сигнал, стабилизации

...компаратора 6, равный по длительности интервалу времени, в течение которого пилообразное напряжение превышает уровень выходного сигнала первого формирователя 5 сигнала смещения, постуйаетна управляющий вход первого модулятора 8, другой вход которого соединен с генератором 9 высокого напряжения, а выход соединен с входом первого фильтра 10 низших частот. Модулятор 8 представляет собой ключевую схему, открываемую выходным импульсов первого компаратора 6. В открытом состоянии модулятора 8 накопительная емкость первого фильтра 10 низших частот разряжается через ключевую схему, т.е, первый модулятор 8 и первый фильтр 10 низших частот представляют собой схему преобразования постоянного напряжения одного уровня в . постоянное.напряжение...

Номер патента: 1688457

Опубликовано: 30.10.1991

Автор: Попашенко

МПК: H04N 7/18

Метки: изображения, положения, стабилизации

...проекции объекта на его входном торце с 1 орону п) вертикали (по оси У) на ту же величину, на которую сместилась проекция объекта по вертикали под воздействием наклона основания 4, При отклонении проекции объекта на входном конце многожильного волоконного световодавверх проекция объекта на входе преобразователя 3 свет-сигнал также отклоняется вверх и для приведения ее в прежнее положение выходной конец многожильного волоконного световода 2 смещается вниз.Задаваемое блоками 9 и 10 смещение соответствующего конца многожильного волоконного световода 2 должно быть пропорционально тангенсу угла наклона основания 4 по соответствующей оси. Для малых значений угла зрения, используемого в системе объектива 1(единицы градусов), эта зависимость...

Номер патента: 1670805

Опубликовано: 15.08.1991

Авторы: Власов, Лебедев, Попашенко, Савик, Хабаров

МПК: H04N 7/18

Метки: пеленгатор, телевизионный

...в частности суммирование всех отсчетов и сравнение суммы с пороговым значением, Критерием обаружения видеосигнала объекта является превышение суммой отсчетов порогового значения. При удовлетворении критерия обнаружения определяются координаты центра проекции объекта в зоне СТР 2 как частные от деления суммы произведений (коордиаты растра в стробе на значение отсчета видеосигнала в этом элементе) на сумму отсчетов:Х, =( А,),. Х 1 А;1У, =; А,) -, Ч 1 А,;Координатой элемента растра в стробе вданном случае является адрес соответствующей ячейки памяти в блоке 19 памяти, т.е,соответствующий этой ячейке памяти кодсостояния адресного регистра 20,После расчета координат центра обьекта в стробе производится их пересчет в координаты центра объекта...

Номер патента: 1644403

Опубликовано: 23.04.1991

Авторы: Виноградов, Власов, Лебедев, Попашенко, Хабаров

МПК: H04N 7/18

Метки: координат, объекта, центра

...адресный коммутатор 4 находится в состоянии коммутации на его выход выходного кода первого ,счетчика 24 адресного формирователя 5,О Продвижение первого счетчика 24 производится поступающими на его счетный вход импульсами от блока 8 управления. Емкость первого счетчика 24 должна быть равна количеству обрабатываемых контурных точек (удвоенному15 числу выбираемых строк). В начале интервала обратного хода но кадру все три счетчика адресного формирователя 5 снова устанавливаются в нулевое состояние импульсом от блока 8 управления. При этом на выходе второго20 сумматора 28 устанавливается код (0+1=1). Подачей импульса управления на вход управления параллельной записью второго счетчика 25 этот счетчик устанавливается в состояние "1". При этом...

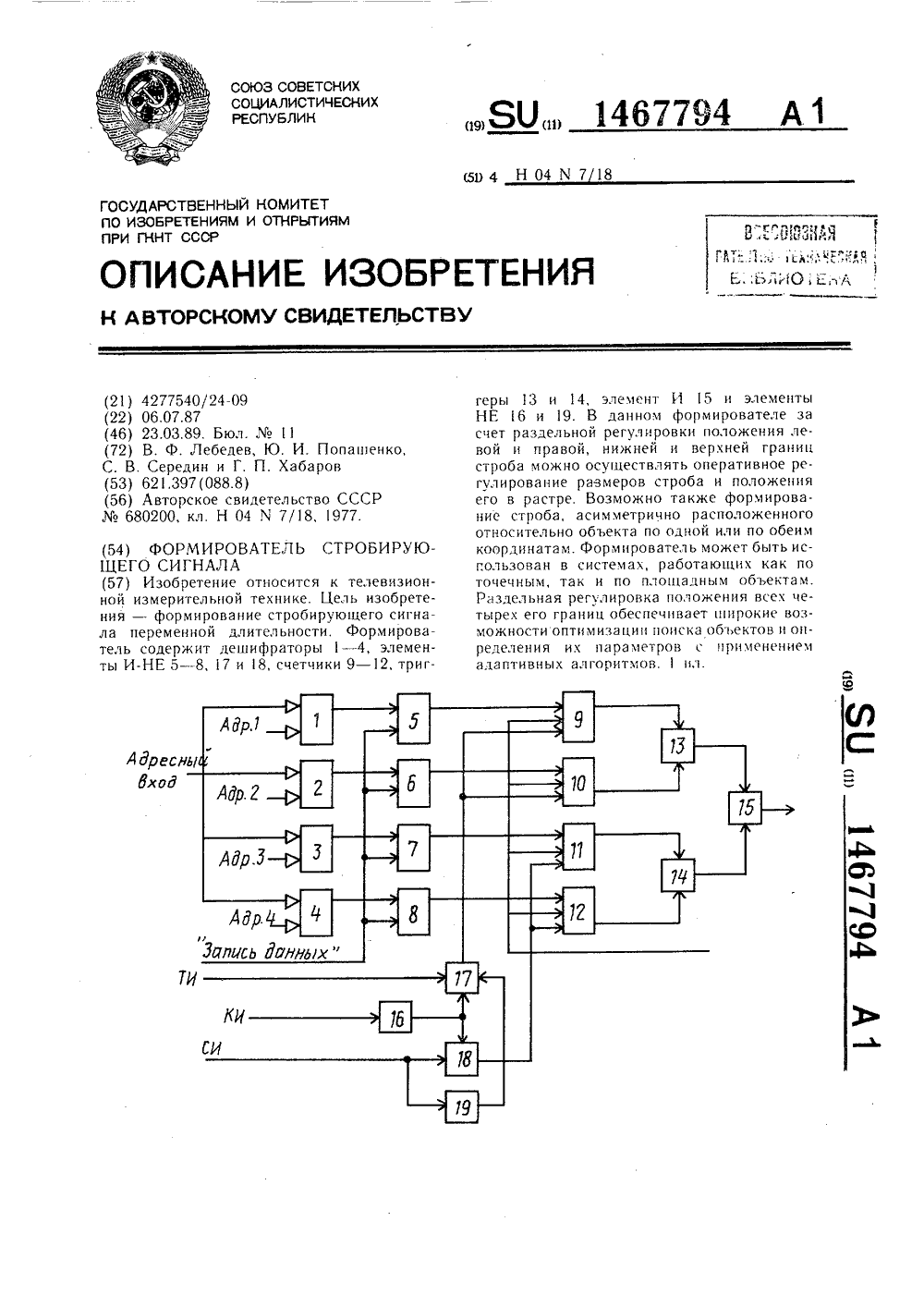

Номер патента: 1467794

Опубликовано: 23.03.1989

Авторы: Лебедев, Попашенко, Середин, Хабаров

МПК: H04N 7/18

Метки: сигнала, стробирующего, формирователь

...10 счет. чиков поступают тактовые импульсы. По достижении заполнения счетчика 9 его выходной импульс переполнения устанавливает в состояние Лог. 1 первый триггер 13. Это состояние удерживается до тех пор, пока не заполнится второй счетчик 10 и его импульс переполнения не установит первый триггер 13 в состояние Лог. 0, Промежуток времени между прямым и обратным перебросом первого триггера3 определяет длительность строчной составляющей строба.Импульс строчной составляющей строба вырабатывается на каждой строке, занимая на всех строках одинаковое временное положение в интервале прямого хода по строке. Одновременно в интервале прямого хода по кадру на объединенные счетные входы третьего 11 и четвертого 12 счетчиков поступают строчные...

Номер патента: 951402

Опубликовано: 15.08.1982

Автор: Попашенко

МПК: G11C 19/00

Метки: информации, сдвига

...в состоянии логицеского нуля. Поэтому на выходе элемента И-НЕ 7 будет логическая единица, и через второй элемент И 6 на управляющий вход регистра сдвига 2 проходят тактовые им" пульсы. Продвижение входных сигналов по регистру сдвига 2 будет происходить до тех пор, пока первый импульс последовательности не достиг. нет старшего разряда регистра сдвига 2 и не установит его в состояние логической единицы, После этого выходной потенциал элемента И-НЕ 7 изменяется на логический нуль, вследствие чего второй элемент И 6 закрывается для прохождения тактовых импульсов с тактового входа 11 и продвижение информации в регистре сдвига 2 прекращается, Счетчик ч продолжает счет до того момента, когда набранный на нем код станет равным...

Номер патента: 944159

Опубликовано: 15.07.1982

Автор: Попашенко

МПК: H04N 7/18

Метки: координатное

...смещения оптической оси передающей камеры устанавливаются в нуль соответствующими синхрониэирующими импульсами, поступающими на их установочные входы от блоков 15 или 21 управления соответственно.При смещении оптической оси пере 4 О дающей камеры 1 вследствие наклона платформы 2, выходной сигнал соответствующего датчика угловых перемещений 17 1,2 ), преобразований в код поправки соответствующим аналогоцифровым преобразователем 16 или 23,45 поступает в канале 12 - на вход блока 15 управления, в канале 18 - на вход регистра 22 памяти поправки, В каждом интервале обратного хода по строке в координатный счетчик 13 записывается код поправки, устанавливающий его в состояние, отличающееся от нулевого в сторону прямого или обратного счета...

Номер патента: 936454

Опубликовано: 15.06.1982

Автор: Попашенко

МПК: H04N 3/16

Метки: развертки, сигнала, следящей, формирователь, цифровой

...4 кодов и устанавливая триггер 15 с раздельными входами в состояние логического нуля.Величина времени задержки Т должнабыть достаточной для окончания переходных процессов в сумматоре 4кодов. Таким образом, при каждом шаге развертки положение проекции апер- туры на фотокатоде диссектора определяется как кодом регистра 5 развертки, так и коДом поправки отклонения аналого-цифрового преобразователя 3, которые суммируются с учетом знака кода поправки отклонения.936151 6 5В промежутке между тактовымиимпульсами текущее значение кода поправки на выходе аналого-цифровогопреобразователя 3 сравнивается созначением кода поправки, записанным з.в дополнительный регистр 11 памятипри определении кода перемещенияапертуры в предыдушем такте, цифровым...

Номер патента: 906030

Опубликовано: 15.02.1982

Авторы: Виноградов, Попашенко

МПК: H04N 5/14

Метки: импульсного, селекции, сигнала

...блок, о т л и ч а ющ е е с я тем, что, с целью повышения точности селекции импульсного сигнала при любой его полярности и длительности, е него введены последовательно соединенные первый пороговыйблок и элемент ИЛИ, а также второйпороговый блок, блок задержки, фильтрнижних частот и интегрирующий блок,причем входы блока задержки и Фильтранижних частот соединены с выходомдифференцирующего блока и с первымивходами первого и второго пороговыхблоков, а выход второго пороговогоблока соединен через второй вход элемента ИЛИ с управляющими входами блока выборки - хранения и с управляющим входом ключа, к сигнальному входукоторого подключены выход фильтранижних частот и входы регулированияпорога первого и второго пороговыхблоков, причем выход...

Номер патента: 898505

Опубликовано: 15.01.1982

Автор: Попашенко

МПК: G11C 19/00

Метки: информации, сдвига

...9Уст 1 ройство работает следующим образом.Поступающий на вход (вход) первой ячейки 3 положительный импульс разрешает прямой счет импульсов тактовойчастоты генератора 1 счетчику 2 и,пройдя элемент КЕ 9, переводит элемент 4 в состояние, при котором разрешается прохождение импульсов тактовой частоты от генератора 1 на счетный вход счетчика 6 через элемент И5. Счетчик 2 считает в прямом направлении только и пределах длительностивходного импульса. С окончаниемвходного импульса разрешающий потенциал со входа управления (вх 2) прямымсчетом снимается и счетчик 2 затормаживается. После отсчета заданного числаимпульсов счетчиков 6 его выходной сигнал переводит элемент 4 в состояние,запрещающее прохождение импульсов тактовой частоты генаратора 1...

Номер патента: 886198

Опубликовано: 30.11.1981

Автор: Попашенко

МПК: H03D 3/26

Метки: детектор, частотный

...амплитудный детектор на транзисторе , согласующий блок на транзисторе 8, управляемый делитель 9 напряжения, управляющий элемент О и усилитель на транзисторе 1.88698 Формула изобретения зПредлагаемый частотный детектор работает следующим образом.Входной сигнал усиливается усилителем на транзисторе.11, нагрузкой которого являются настроенные контурыи 2. При зна чительной расстройке входного сигнала от носительно настройки контуров 1 и 2 выходное напряжение дополнительного амплитудного детектора на транзисторе 7 мало н емкость варикапа 3 обеспечивает широкую полосу пропускания. При уменьшении рас.стройки входного сигнала увеличение выход- ф його напряжения дополнительного ампли-, тудного детектора на транзисторе 7 изменяет емкость...

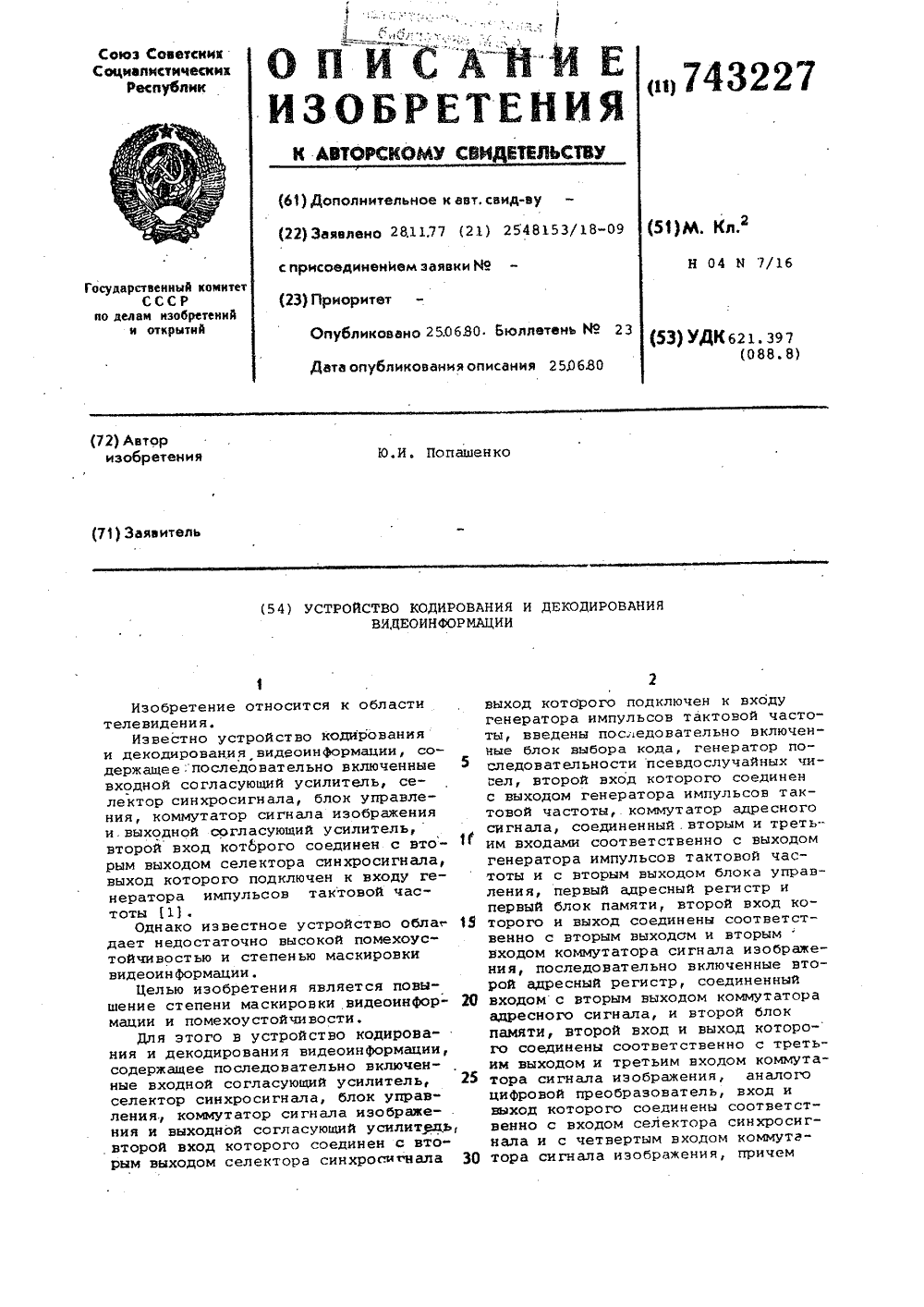

Номер патента: 743227

Опубликовано: 25.06.1980

Автор: Попашенко

МПК: H04N 7/16

Метки: видеоинформации, декодирования, кодирования

...от генератора б импульсов тактовой частоты, на первыйпоследовательность псевдослучайных 29 чисел от генератора 8 последовательности псевдослучайных чисел, Последовательность содержит числаот единицы до И, где Ичисло номинальных элементов раз ложения в исходном видеосигнале.Порядок следования чисел в последовательности определяется сигналомуправления, поступающим на управляющий вход генератора от блока выбора ЗО кода 7. Код последовательности псев-дослучайных чисел поступает на выходной согласующий усилитель 5 длязамешивания в зашифрованный видеосигнал в интервалах обратного хода.На выходной согласующий усилитель 5подаются также синхросигнал с выхода селектора синхросигнала 2 и зашифрованный видеосигнал с выходакоммутатора 4 сигнала...

Номер патента: 708537

Опубликовано: 05.01.1980

Авторы: Виноградов, Попашенко

МПК: H04N 5/34

Метки: мишени, передающей, подавления, пятен, сигналов, телевизионной, трубки

...фоне эвезд, положение которых в кадре заранее известно. Формула изобретения Устройство подавления сигналов от пятен мишени передающей телевизионнойтрубки, содержащее поро 1 овый блок, входкоторого подключен к выходу передающейтелевизионной трубки, координатный счетчик, на счетный вход которого поданытактовые импульсы, выходной регистр,о т и и ч а ю ш е е с я тем, что, сцелью обеспечения автоматической перстройки положения зон подавления, введены последовательно соединенные буферный запоминающий блок, блок формированиязоны сравнения координат, ассоциативныйзапоминающий блок и блок управления,второй вход которого соединен с выходомпорогового блока, первый, второй, третийи четвертый выходы блока управлениясоединены соответственно с ьходом...

Номер патента: 692111

Опубликовано: 15.10.1979

Автор: Попашенко

МПК: H04N 3/16

Метки: развертки, сигнала, следящей, формирователь, цифровой

...ступенчато-пилообразной формы поступает на усилитель 8, нагрузкой д которого является отклоняющая катушка 10, в результате ток в отклоняющей катушке 1 О в каждый момент времени, соответствующий шагу развертки, пропорционален коду результата сложения на выходе сумматора 4 кодов, а следовательно, ему пропорциональ на и величина отклонения апертуры на фото- катоде трубки.Блок 9 задержки осуществляет временной сдвиг последовательности тактовых импульсов, необходимый для правильной работы формирователя. С первого выхода блока 9 задержки импульсы, совпадающие с входными (нулевая задержка), поступают на вход установки нуля сумматора 4 кодов, сбрасывая результат суммирования в предыдушем такте и на счетный вход регистра 5 40 развертки,...

Номер патента: 684783

Опубликовано: 05.09.1979

Авторы: Лебедев, Попашенко, Савик, Титов, Хабаров

МПК: H04N 7/18

Метки: следящее, телевизионное

...7 строб.слежения блокирует прохождение сигнала запрета через второй элемент И9 на интервале времени, соответствующем их совпадению, В результатечастичного снятия сигнала запретавидеосигнал с части эоны запрета будет проходить через первый элементИ 2 на пороговый блок 3. При попадании в эту часть пятна мишени спорогового блока 3 на блок координат 5 через блок селекции видеосиг" 30 нала 4 поочередно через кадр будутпроходить либо один из двух импульсов (от пятна и объекта) либо оба. При этом блок координат 5 поочередно будет запоминать координаты либо 36 первого (по времени прихода) импульса, либо последнего. Соответственно в каждом последующем кадре сигнал запуска на генераторы б и 11 будет вырабатываться относительно то од 40 них, то...

Номер патента: 680200

Опубликовано: 15.08.1979

Авторы: Лебедев, Попашенко, Савик, Титов, Хабаров

МПК: H04N 7/18

Метки: сигнала, стробирующего, формирователь

...работает следующим образом,В блоках памяти 1 и 16 хранятся обновляемые один раз в каждом кадре горизонтальнаяи вертикальная координаты объекта. Цифровыекомпараторы 2 и 17 сравнивают коды коорди.нат, хранящиеся в блоках памяти 1 и 16 соответственно с мгновенными значениями кодов на 4счетчиках. 3 и 18. На счетный вход первого счетчика 3 поступают тактовые импульсы, а на счет.ный вход второго счетчика 18 - строчные синх.роимпульсы, При равенстве кодов на первомсчетчике 3 и первом блоке памяти 1 (аналогично на втором блоке памяти 16 и втором счет.чике 18) на выходе первого цифрового компаратора 2 (соответственно второго цифровогокомпаратора 17) возникает импульс, На счетчиках 3 и 18 в интервале обратного хода развертки с помощью...

Номер патента: 658779

Опубликовано: 25.04.1979

Авторы: Лебедев, Попашенко, Савик, Титов, Хабаров

МПК: H04N 7/18

Метки: следящее, телевизионное

...Зф размеры зоны стробирования по горизонтали и вертикали соответственно, поступаютна входы блока 8, осуществляюгцего операцию логического перемножения. С выхода блока 8 сигнал стробирования поступает на первьй вход второго блока совпадения 9, на второй вход которого поступает стробируемый видеосигнал. В результате видеосигнал через блок 3 проходит только в тг интервалы времени, когда присутствует сиг нал стробирования. Выход блока 9 соединен через блок 10 с координатным блоков 11, определяющим и запоминающим координаты точки растра, в которой блоком 10 был обнаружен видеосигнал объекта, Эти координаты с упреждающей поправкой, равной половине размера зоны стробирования при отсутствии наклонов передающей камеры, в аналоговой форме...

Номер патента: 638902

Опубликовано: 25.12.1978

Автор: Попашенко

МПК: G01R 29/00

Метки: шума

...второй вход которой через усилитель соединен с выходом генераторашума, а выход присоединен к входуопорного преобразователя. 5На чертеже дана структурная схемапредлагаемого устройства.Оио содержит пороговое устройство1, измерительный преобразователь 2,ключевое устройство .3, усилитель 4, 1 Огенератор шума 5, опорный преобраэо"ватель б, сравнивающее устройство 7,.индикатор равенства 8 и измерительный индикатор 9.Схема работает следующим образом. 15Измеряемое напряжение шума поступает однонременно на входы порогового устройства 1 схемы и измерительного преобразователя 2 (квадратичныйдетектор или термореэистор), Выход-.еой импульс порогового устройства 1,соответствующий наличию ка входе устройства измеряемого напряжения,управляет...

Номер патента: 598269

Опубликовано: 15.03.1978

Автор: Попашенко

МПК: H04N 3/22

Метки: геометрических, искажений, коррекции, растра

...генератора 7 параболического напряжения, горизонтальной частоты - с первым выходом блока 9 управления, выход цифрового генератора 7 параболического напряжения горизонтальной частоты,- с вторым входом оконечного усилителя 6 вертикальной развертки, счетный вход цифрот вого генератора 8 параболического напряжения вертикальной частоты соединен с счет-, ным входом цифрового генератора 5 пилообразного напряжения вертикальной развертки, вход управления цифрового генератора45 8 параболического напряжения вертикальной частоты - с вторым выходом блока 9 управления, а выход цифрового генератора 8 параболического напряжения вертикальной частоты - с вторым входом оконечного уси ф пйтепя 4 горизонтальной развертки, при етом вход блока 9 управления...

Номер патента: 574867

Опубликовано: 30.09.1977

Авторы: Попашенко, Терехин

МПК: H04N 7/02

Метки: видеосигнале, временных, интервалов, телевизионном

...12, установлен перед мишенью передающей тслсвпзионной трубки 2, а вход и выход блока паъ 555 ти 11 соответственно подключены к Выходу демодулятора 9 контрольного сигнала и к входу управляющего элемента 6 через введенный переключатель 13, упраьляющий вход котороо подключен к ьыходу прОГрамм 5 ю-Вреъ 1 сннОГО б.Ока 12.Устройство работает следующим образом.В режиме подготовки тслевизиоппои системы к работе опИчсски 5 коммутатор 10 устанавливается программно-Временным блоком 12 В поло)кение, при Отором на мишень передающей тс;5 свизпопной трубки 2 проецируется изооражсние рсгулярнои структуры. Выделенный из Видеосигнала полосовым фильтром 8 ко)п 1)олы 5 ы 1 с 55 Г 5)а, ДемОДулируется демоду;55 пором 9. Выходной сина. дсмоду.5 ятора 9...

Номер патента: 559458

Опубликовано: 25.05.1977

Авторы: Лебедев, Попашенко, Савик, Титов, Хабаров

МПК: H04N 7/18

Метки: объектом, слежения, точечным

...стробимпульсом перьый элемент И 3 поступают на входы ин- И , вертора 4 и блока задержки 9, выход которого соединен с входом второго элемента ИЛИ 10, С выхода инвертора 4 импульсы пос 1 упают на входы второго 5 и третьего 12 элементов И, выходы которых через ЗО первый элемент ИЛИ 6 соединены с координатным блоком 7, который управляет генератором стробимпульса 8, Триггер коммутации 13 осуществляет через кадровое перекдючение разрешаюших потенциалов на втором 5 и третьем 12 элементах И, к входам которых подключены его противофазныевыходы. Третий элемент И 12 дополнительно управляется выходным потенциаломтриггера запрета 1 1.Если в данном кадре триггер коммутации 13 находится в состоянии, разрешавшем прохождение выходных импульсов...

Номер патента: 559457

Опубликовано: 25.05.1977

Авторы: Лебедев, Попашенко, Савик, Титов, Хабаров

МПК: H04N 7/18

Метки: обнаружитель, объекта, системы, следящей, телевизионной, точечного

...11 и 12 пилообразного напряжения соответственно строчной и кадровой частот,Обнаружитель работает следующим образом.Видеосигнал, содержащий мешающие сигналы от неоднородной мишени, поступает с выхода передающей телевизионной Камеры 3 через логический элемент антисовпадений 2 на пороговый элемент 1, если на втором входе элемента антисовпадений 2 отсутствует импульс запрета. Запрещающий сигнал стро бирования поступает через инвертор 5 с вы. хода элемента ИЛИ 4. Каждый из входов 15 элемента ИЛИ 4 соединен с выходом элемента И 6, на входы которого поступают строчная и кадровая составляющие сигналы стробирования.1Строчная составляющая формируется мулЬтивибратором 7, запускаемым выходным им- пульсом амплитудного компаратора 9. На входы...

Номер патента: 559450

Опубликовано: 25.05.1977

Автор: Попашенко

МПК: H04N 5/02

Метки: стандарта, телевизионного

...тупает на аналого-цифровой преобразователь 2 видеосигнала, с выхода которого код текущего значения видеосигнала подается на 5 коммутатор режимов работы 3, подключающий в режиме записи выход аналого-цифрового преобразователя видеосигнала к входу запоминающего устройства 9, а в режиме считывания - выход запоминающего устрой ства 9 к видеотракту 10 преобразованного стандарта.Номер ячейки памяти запоминающего устройства 9, в которую на данном тактовом интервале должен быть записан код видео-,25 ,сигнала, определяется состоянием адресного регистра 8, на счетный вход которого поступаюттактовые импульсы исходного стандарта.Селектор 4 выделяет из видеосигнала 30 контрольный сигнал, содержащий информацию о величине и знаке отклонения координат...

Номер патента: 467500

Опубликовано: 15.04.1975

Автор: Попашенко

МПК: H04N 7/02

Метки: измерительной, передающее, системы, телевизионное

...содержит передающую трубку 1, видеоусилитель 2, амплитудный модулятор 3, генератор 4 несущей частоты, смеситель 5,ин 6, полосовой фильтр 7, демодуля правляющий элемент 9, селектор 10 и удный детектор 11.йство работает следующим образом. ередающую трубку проектируются изоия объекта и тест-таблицы, необходия получения контрольного сигнала.гнал передающей трубки 1 усиливаетрмируется видеоусилителем 2, а затем я на амплитудный модулятор 3, осующий модуляцию несущей частоты, тываемой генератором 4, Модулированамплитуде колебаний несущей частоупают на один из входов смесителя 5, ой вход которого подается модулиропо частоте сигнал от гетеродина 6,Контрольный сигнал, несущий информациюо величине и знаке отклонения скорости ана...

Номер патента: 467499

Опубликовано: 15.04.1975

Автор: Попашенко

МПК: H04N 5/38

Метки: видеосигнала, квантования

...коррозии временного масштаба необходимо сместить каждый из импульсов этих последовательностей во времени относительно занимаемого им положения на величину, прямо пропорциональную величине и знаку отклонения скорости анализирующего луча от ее среднего значения.Информацию о величине и знаке этого отклонения несет контрольный сигнал, которыйъ3выделяется из видеосигнала полосовым фильтром 4 и демодулируется демодулятором 5. Выходное напряжение последнего через управляющий элемент 6 (например, варикап) воздействует на генератор 7 тактовых импульсов, увеличивая или уменьшая период повторения тактовых импульсов относительно его среднего значения; при увеличении скорости движения луча период повторения также увеличивается.Тактовые...
