H04N — Передача изображений, например телевидение

Номер патента: 244968

Опубликовано: 01.01.1969

Авторы: Вислав, Иностранна, Иностранцы, Лтд

МПК: H04N 11/14, H04N 9/69

Метки: рёкцйй, сигнала, системе, телевидения, типа, цветного, яркости

...способ коррекции сигналаяркости отличается от известных тем, что в качестве сигнала яркости передается сигнал вида У - (У - У"), где У - узкополосный сигнал яркости, полученный сложением сигналов цветности Р, 6, В без гамма-коррекции,Это уменьшает искажения цветовых сигналов.20 На чертеже приведена блок-схема описываемого устройства.Оно содержит камеру с четырьмя трубкамии имеет самостоятельную трубку яркости 1 для создания сигнала яркости У. Красный,зе леный и синий видеосигналы К 6, В образу.ются передающими трубками 2, 3 и 4 соответ.ственно. Видеосигналы из трубок подаются на гамма-корректоры б, б и 7 соответственно.Полученные гамма-корректированные сиг налы складываются в матричной схеме 8, ког 449 М Э " ФХСпособ...

Номер патента: 244969

Опубликовано: 01.01.1969

Авторы: Иностранец, Иностранна, Компанй

МПК: H04N 9/74

Метки: системы, специальных, телевидения, цветного, эффектов

...генератором 18. 35Схемы регулирчтотся таким образом, чтолва уровня сигнала, подаваемого устройством 19, такие же, как два чровня сигнала, подаваемого генератором 18.На выходе сумматора 20 образуется сигнал 40с лвумя уровнями селектирующих импульсовили нчлевой сигнал. в зависимости от фазыцветовой индикации сигнала Я, и фазы цветовой индикации управляющего сигнала, подаваемого задающим генератором. Сигнал с 45выхола сумматора 20 полается на диод 21.Диол соединен, например, своим анодом свыхолом сумматора 20, а катодом - с интегпипующим устройством, состоящим из параллельно включенных сопротивления 22 и 50конденсатора 28.Общая точка сопротивления 22, конденсатора 28 и катода лиода, являющаяся выходоминтегратора,...

Номер патента: 245836

Опубликовано: 01.01.1969

Авторы: Коломиец, Лапук, Любин, Холомеева

МПК: H04N 5/228

Метки: мишень, передающей, телевизионной, трубки

...материала, вес. %: герма. а 55 - 3 и сера 29 - 30. постояннои в пре напыляемого сло став применяемо :ий 16 - 33, сурьмПредм зоб ни передающеи телевизионн кон с фоточувствительным испарением полупроводник а нагретую подложку в ва ся тем, что, с целью повы ости и улучшения термоста фоточувствительный слой из сульфида германия и ием компонентов, вес. %: рьма 55 - 37 и сера 29 - 30. Мишеньтипа видиносимымтериала нличающаяствительнмишени,выполненсодержан16 - 33, су Известны мишени передающеи телевизионной трубки типа видикон с фоточувствительным слоем из стибнита ЯЬвЯз, наносимым испарением полупроводникового материала на нагретую подложку в вакууме, 5Предлагаемая мишень отличается от известных тем, что с целью повышения чувствительности и...

Номер патента: 246571

Опубликовано: 01.01.1969

Автор: Сотников

МПК: H04N 11/08, H04N 9/70

Метки: выключения, опознавания, цвета

...коммутатора сигналов цветности отрицательные импульсы опознавания с выхода усилителя В - У поступают на пиковый детектор 25 с диодом 7. При этом на конденсаторе 1 образуется отрицательное напряжение, запирающее лампу б, биполярный импульс в ее анодной цепи не появляется, напряжение на конденсаторе 12, запирающее лампу 11, ис.30 чезает, и она оказывается постоянно открытой.246571 Предмет изобретения Составитель Л. Рубинчик Техред Л, Я. Левина Корректоры: А. Абрамова и Л. КорогодРедактор В, Кузнецов Заказ 2995/5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 Если под действием помехи фаза переключения коммутатора сигналов цветности...

Номер патента: 248753

Опубликовано: 01.01.1969

Авторы: Пьюк, Сиваков, Тимофеев

МПК: H04N 1/04

Метки: аппарата, плоскостной, разверткой, развертывающее, факсимильного

...же закону, что и участка б, а и в (по спирали Архимеда, иногда из сочетаний нескольких спиралей или по эвольвенте, гипоциклоиде или эпициклоиде). Участок б и в выполнен по дуге окружности с радиусом Я, меньшим или равным длине коромысла.25 в крайнее нижнее положение даи(е при недо статочной жесткости замыкающей пружины 7. ЗО 35 40 50 55 60 65 5 10 15 20При равномерном вращении кулачка коромысло с зеркалом поворачивается вокруг своей Оси От 1(райнего пняего положения до крайнего, верхнего и обратно с постоянной угловой скоростью по указанному закону профилирования участка подъема кулачка,На этом участке тормозящий момент, передаваемый двигателю усилием замыкающей пружины, примерно в пять,раз меньше, чем тормозящий момент в существующих...

Номер патента: 248756

Опубликовано: 01.01.1969

Автор: Кулаков

МПК: H04N 5/228

Метки: отношения, сигнала, сигналпомеха, телевизионного, увеличения

...колебаний и ключа, периодически подающего синусоидальные колебания на выход блока. Синусоидальные колебания с блока 8 подаются на блок 9 формирования напряжения горизонтальной развертки.В блоке 9 имеется фазосдвигающая цепочка, обеопечивающая сдвиг синусоидальных колебаний на 90, ключ, синхронизированный от сигналов ключа блока 8, генератор пилообразного напряжения и сумматор.Пилообразное напряжение используется для компенсации движения электронного луча по строке на время,вобуляции луча, что улучшает режим считывания потенциального рельефа. 5 10 15 20 25 30 35 40 45 50 55 60 65 4В ходе вобуляции при движении электрического луча по окружности считывается информация о среднем значении сигнала, а при нахождении луча в центре -...

Номер патента: 250207

Опубликовано: 01.01.1969

Авторы: Киевское, Сиваков, Черн

МПК: H04N 1/06

Метки: иotfa, тлкпческая

...объектив 7,в виде узкого параллельного пучка попадает на грань 2 витка, отразившись от которой, падает на передаваемое изображение. Для создания сканирующего растр-элемента нуж ных размеров служат вогнутая грань витка,система цилиндрических лииз 12 и щелевая диафрагма 13, ограничивающая размер строки,по вертикали. Изображение сканирующего растр-элемента проецируется затем при помо пи грани 3 витка и конденсатора 10 на катод3фотоэлектронного умножителя 11, который преобразует световой сигнал в электрический.Вращающаяся спираль, которая перемещает сканирующий растр-элемент вдоль строки с постоянной линейной скоростью, и движущийся также с постоянной скоростью приводной узел 14 производят анализ изображения, При этом длина светового пути...

Номер патента: 250208

Опубликовано: 01.01.1969

Автор: Пантелеев

МПК: G01C 21/24, H04N 1/04

Метки: сканирующее

...равном периоду вращения 15 спирали,бретения дм ет Сканирующее 0 объектив, сканиру рический,регистра с целью равномер ния объекта, скан в виде тороида с 5 рической ,поверхн товой линии с ша рами сечения скаИзобретение относится к оптико-электронным устройствам, иопользуемым для слежения за светящимися объектами.Известные устройства, содержащие объектив, сканирующий зеркальный элемент и фотоэлектрический регистратор, не обеспечивают равномерного линейного сканирования светового, пучка от ооъекта.В предлагаемом устройстве сканирующий элемент выполнен в виде тороида с зеркально отражающей сферической поверхностью, развернутой по винтовой линии с шагом, определяемым размерами сечения сканирующего пучка, что обеспечивает равномерное...

Номер патента: 250210

Опубликовано: 01.01.1969

Авторы: Дегт, Мелихов, Томский, Электронной

МПК: H04N 9/09, H04N 9/67

Метки: патентнотехническаябиблиотека1010

...часть светового потока проходит на фотокатод передающей трубки 3, формирующей яркостный сигнал. Другая часть светового потока, отразившись от полупрозрачного зеркала 2, а затем от зеркала 4, попадает на мишень трубки 5 цветности, перед которой с помощью электродвигателя 6 вращается диск (или дрчгое устройство) со светофильтрами 7. Смена красного и синего светофильтров производится с частотой кадров (или,полей при чересстрочной развертке). Считывающий луч труб ки 5 управляется блоком 8 модуляции луча.С нагрузки передающей трубки б видеосигнал через усилитель 9 поступает на фильтр 10 нижних частот, в котором выделяется постоянная составляющая видеосигнала, и на схе му 11 выделения первой, гармоники видеосигнала. Схемы 10 и 11 имеют полосу...

Номер патента: 250211

Опубликовано: 01.01.1969

МПК: H04N 5/18

Метки: всесоюзная, дворкович, патентно, техническая, ••библиотекав

...5, кроме того, подключен выходной каскад, выполненный в виде эмиттерного повторителя на транзисторе 13, нагрузкой которого является сопротивление 14, Управление работой коммутирующих элементов осущесгвляется,прямоугольными импульсами, подаваемыми на эти элементы через трансформатор 15. Во время между коммутациями упомянутые коммутирующие элементы заперты. В этот период конденсатор 3 разряжается через сопротивления 2, 4, 5, 8, 9 и конденсатор 10, а конденсатор 10 заряжается через эти же сопротивления и конденсатор 3, Постоянные времени разряда конденсатора 3 и заряда конденсатора 10 в промежутках между коммутациями выбираются таким образом, что искажения видеосигнала, возникающие на правой обкладке конденсатора 3, и сигнал,...

Номер патента: 250214

Опубликовано: 01.01.1969

Авторы: Ефимов, Лифшиц, Солнцев

МПК: H04N 5/06

Метки: сигнала, формирования

...звено тем, что, с дения форм деоимпульс 20 ном и бло служащие ствующих отводы от дения соед 25 ми, подклюИзвестные устройства для формирования сигнала, расположенного на временной оси в середине видеоимпульса, содержащие дифференцирующее звено и блок задержки полученного в результате дифференцирования ситнала, не обеспечивают высокой точности совпадения формируемого сигнала,с серединой видеоимпульса,В описываемом устройстве повышение точности совпадения достигнуто тем, что между дифференцирующим звеном и блоком задержки включены ключивыделяющие сигналы, соответствующие фронту и срезу видео- импульса, а отводы от блока задержки через схемы совпадения соединены с запоминающими элементами, подключенными к нагрузке.Блок-схема описываемого...

Номер патента: 250294

Опубликовано: 01.01.1969

Авторы: Гамора, Дворкович

МПК: H04N 17/00

Метки: искажений

...подключенной кусилителю 1, Выход усилителя 2 соединен с20 формирователем эталонного синусквадратич.ного импульса, состоящим из генератора 5прямоугольных импульсов, длительностью 2 Т(7 - длительность эталонного синусквадратичного импульса) и формирующей цепи 6,25 выход, которой, подключен к одному пз входоввычитателя 7. Другой вход вычитателя 7 соединен с выходом линии задержки 4. Источниктелевизионного сигнала 8 подключен ко входу усилителя 1,Зо Телевизионный сигнал 9, содержащий эта 250294лонный уровень белого 10 и анализируемый синусквадратичный им,пульс 11, подается,на вход усилителя 1, обеспечивающего поддержание постоянного уровня белого при изменяющемся коэффициенте передачи телевизионного тракта. С выхода усилителя 1...

Номер патента: 250981

Опубликовано: 01.01.1969

Авторы: Тихомиров, Тышкевич

МПК: H04N 1/23

Метки: генератор, знаков, информации, отображения, трубки, устройства, экране, электроннолучевой

...входы соединены со вторичными обмотками трансформаторов, на первичные обмотки которых поданы упомянутые синусоидальные напряжения,Это повыша х на экране ЭЛТ На чертеже показана блок-схема генератоа знаков для устройства отображения инормации на экране ЭЛТ. Генератор знаков содержит источник 1 синусоидальных напряжений, источник 2 постоянных напряжений, делитель 3 частоты, дешифратор 4 знаков, диодные переключаю щие схемы 5, генератор б опорных напряжений и схему 7 гашения луча.Вырабатываемые источниками 1 и 2 синусоидальные и постоянные напряжения используются для формирования пз них отклоняю щих напряжений, при помощи которых осуществляется написание символа, Синусопдальное напряжение поступает также на делитель 3 частоты для...

Номер патента: 250983

Опубликовано: 01.01.1969

Авторы: Всес, Хохлов, Шабельников

МПК: H04N 9/18

Метки: библиотека10, патентнотехническая

...устройстве между выходом ищей цепи и входом спусковоговключен ключевой каскад, на которполукадровые гасящие импульсы.Блок-схема устройства приведена на чертеже,Импульсы от блока 1 кадровой развер запирают транзистор 2 ключевого каскад на,периоды полукадровых запирающих пульсов. Если сигналы опознавания отсу вуют, на конденсатор 4 не поступает никат сигнала, поскольку коллектор и эмиттер т зистора 2 находятся под одним потенциал При наличии сигнала опознавания, поступ щего с цветоразностных усилителей Б и б рез интегрирующую цепь 7 правнльной полярности, он выделяется в периоды, когда транзистор 2 заперт, на резисторе 8 и проходит через конденсатор 4 на вход блока 9 опозна,вания, обеспечивая включение декодирующегоустроиства (на схеме...

Номер патента: 252667

Опубликовано: 01.01.1969

Авторы: Аксенов, Сапрыкин

МПК: G01D 9/00, H04N 17/00

Метки: стробоскоп, телевизионный

...и управляются единым синхрогенератором. Таким образом процесс образования и визуального восприятия сигнала идентичный с обычными телевизионнымии,системами,Для устранения смазывания изображения за счет вращения применена система импульсной электронной засветки, На фотокатод 7 передающей трубки от генератора 10 П-импульсов подаются П-сигналы, частота повторения которых равна частоте вращения исследуемого объекта. Длительность П-сигнала выбирается из условия допустимого смазыванию изображения, Период П-импульсов должен быть равным периоду вращения рассматриваемого механизма. При соблюдении этих условий на ВКУ изображение диска будет неподвижным.Телевизионный стробоскоп работает не только при условии равенства частот генератора П-импульсов...

Номер патента: 253123

Опубликовано: 01.01.1969

Авторы: Бахтов, Богородский, Клыков, Минеев

МПК: H04N 5/06

Метки: аппаратуры, видеосигнала, формирования, фототелеграфной

...6 и 7 блока 5 формирования ампли25 30 35 40 2 У1 тор АПанус Корректор Л. В, Юшин ьитель М. Профир Тираж одпеаное ЦНИИП ав 28 иполраф туды, служащих для двух 1 пороговото съема видеосигнала.Один из триггеров имеет ниэкий порог съема, а другой - высокий, благодаря чему производится практически полный съем всего объема ивформации, включая мелкие точки в свете и мелвине 1 просветы в тенях оригинала, в том числе и детали, имеющие неудовлетворительную пропечатку.Далее видеоситналы с обоих триггеров суммируются схемой ИЛИ 8 и поступают на вход формирователя 9 длительности.Анализатор 10 длительности импульсов формирователя анализирует длительность бестоковых импульсов - пауз для позитивной передачи с,целью определения величины необходимой их...

Номер патента: 253124

Опубликовано: 01.01.1969

Авторы: Ленинградский, Шифрин

МПК: H04N 1/04

Метки: изображения, развертки, следящей, телевизионное

...ФЭП и входами фазовых детекторств зтоследовательновклвчены линия задержки, разностный каскад и вентиль.Это позволяет повыситыбыстродействие следящей;развертки изображения.На чертеже дана фувкциональная схемапредлагаемого устройства. Телевизионное устройство для следящей развертки иэображения содержит фотоэлектронный преобразователь 1, линию задержки 2, разностный каскад 8, вентиль 4, фазовые детекторы 6, интеграторы 6, генератор сканирующих напряжений 7, фазовращатели 8.Назначение интеграторов 6 и тенератора 7 не отличается какими-либо особенностями,Устойчивость и быстродействие прослеживания обеспечивается тем, что сигнал на выходе вентиля содержит информацию о направлении границы и о стороне и величине смещения центра...

Номер патента: 253125

Опубликовано: 01.01.1969

Автор: Ненюков

МПК: H04N 7/18

Метки: площадемер, телевизионный

...один из входов мультивибраторов 22 и 23, У всех мультивибраторов после запуска самостоятельный возврат в устойчивое состояние происходит через одинаковое время, равное периоду развертки строки.Видеосигналы, образуемые во время развертки строки при пересечении отдельных объектов, поступают на дискриминатор, который из сигналов, превышающих заданный уровень, вырабатывает прямоугольные импульсы. Разделитель фронтов 8 образует из них на соответствующих выходах импульсы-сигналы передних и задних фронтов видеосигналов, поступающих на схему стробирования. Сигналы передних фронтов запускают тот мультивибратор, вход которого открыт с начала развертки данной строки, а сигналы задних фронтов проходят в цепи принудительного возврата в...

Номер патента: 253126

Опубликовано: 01.01.1969

Автор: Жуков

МПК: H04N 5/06

Метки: синхрогенератор, телевизионный

...3 подается напряжение с частотой сети, а его выход подключен ко,входу делителя 2: 1 4. Одно плечо делителя 2; 1 подключено к первому управляющему входу триггера 5, другое плечо - ко второму управляющему входу этого же триггера. Первый выход триггера 5 подключен к первому управляющему входу ключевого каскада 7,и ко второму сигнальному ,входу мультиввбратора 8. Второй выход триггера 5 подключен ко второму сигнальному входу триггера б и ко второму управляющему входу ключевого каскада 7.Первый выход триггера б подключен к управляющему входу мультивибратора 8, второй выход - к управляющему входу узла 13 задержки. Выход ключевого каскада 7 подключен ко входам синхронизации мультивибраторов 810.Первый выход мультивибратора 8 подключен ко...

Номер патента: 253240

Опубликовано: 01.01.1969

Авторы: Гельбштейн, Козлов, Курмаев, Михайлов

МПК: H04N 5/50

Метки: автоподстройкой, синхронизации, фазовой, частоты

...детестора 5 через фильтруюший четырехпог 1 оспнк 6 соединен с управляемым генератором 1.25 С делителем частоты д связан формирователь 7, строс 5 пруюшпх импульсов, выход 8 оторого сосдннсн с 1 входом схемы нтн овнаденп 51 9 Выход 10. схемы а 1 ппсовпадс.пн 51 с сн 51- зан с делителем частоты .Устройство работает следующим образом.Заказ 6544 - 69/5 Тираж 450 ПодписноеЦНИИПИ Комитета по делам изобретений и о;крытий при Совете Министров СССР1 осква, )К 35, 1 аушская наб., д, 4/5 ЦТ МО СССР Сигнал управляемого генератора 1, частота которого кратна частоте входного сигнала, поступает на вход делителя частоты 3. Коэффициент деления делителя соответствует кратности частот управляемого генератора 1 и входного сигнала, Управляемый...

Номер патента: 254559

Опубликовано: 01.01.1969

Авторы: Катаев, Штейн

МПК: H04N 9/86

Метки: цветового

...частотно- модулированной поднесущей в выходном сигнале вычитающего блока необходимо, чтобы уровень выходного напряжения ограничителя 3 изменялся в соответствии с изменениями уровня поднесущей входного сигнала. Это достигается тем, что в качестве ограничителя 3 используется двусторонний ограничитель с автоматичсским или внешним смещением. Полоса пропускания канала цветности ограничивается для подавления высших гармоник цветовой поднесущей, образующихся в процессе ограничения.Выходной сигнал вычитающего блока б подвергается обычной обработке: замешиванию регенерпрованных гасящих импульсов в смесителе гасящих импульсов 8 и ограничению по уровням черного и белого в ограничителе 9. Обработанный сигнал яркости подается на вход смесителя...

Номер патента: 258376

Опубликовано: 01.01.1970

Авторы: Никитский, Розвал, Уваров

МПК: H04N 7/01

Метки: монохромного, систем, стандартов, телевидения

...цвет, отличный от цвета свечения кинескопа, осветителя, оптического коммутатора и оптической системы из дополнительного объектива и окуляр а. 2Это позволяет облегчить настройку преобразователя стандартов и повысить качество преобразования.На чертеже дана блок-схема пр световоп поток, которыя в рабо падает на мишень передающет258376 Рубиичик Курилко ставитель Техрсд Т. редактор Л. А. утех с,орр.кпор Р. И, Крючко сав ВЗ 7101 ИИПИ Комитет Тираж 499 Подписное елам иэобретепий и открытий при Совете Министров СССР Ыосква К, Раушскаи нао., д. 415 ипографпи, пр, Сапунова, 2,3через оптимический коммутатор 2 с помощью объективов 7 и 3 в плоскость мишени передающей трубки 8 и в фокальную плоскость окуляра 4.Развертка воспроизводящего...

Номер патента: 259137

Опубликовано: 01.01.1970

Авторы: Аничина, Виноградов, Григорьев, Потапойа, Смирнов, Терехова

МПК: G02B 6/08, H04N 1/024

Метки: аналоговых, волоконная, головка, плоскостных, развертывающих, устройств, фототелеграфныхаппаратов

...головке ряд растрообразуюсветопроводов, имеющих равную длину, ла сгибаются под углом 90, как показа- а чертеже, а затем один из торцов этого сворачивается в трубку вокруг оси, паельной оси волокон, Эти операции могут произведены как с волоконным рядом, остью спеченным в монолитную пластииак и с рядом свободных растрообразуюсветопроводов, скрепленных только по онцам. Соединение .концов растрообраих светопроводов производится либо сиекапнем, либо склеиванием липкой лентой (например, лентой ПХЛ 1.Зависимость светопропускания отдельныхволокон от их изгиба определяется его наи меньшим радиусом и длиной участка волокна,подвергнувшегося этому изгибу. Наименьший радиус изгиба волокон при такохт способе формообразования волоконного ряда...

Номер патента: 259139

Опубликовано: 01.01.1970

Автор: Преснухин

МПК: H04N 9/29

Метки: кинескопа, размагничивания, телевидения, цветного

...7, 9 и 10 напряжение на зарядном конденсаторе б увеличивается до напряжения запирания диодов 2 - 5, и конденсатор подзаряжается постоянно не через катушку 1, а от источников Е 1 и Е., через резисторы 9 и 10. Поэтому исключается возможность появления фона на экране за счет протекания через катушку размагничивания 1 токов подзаряда конденсатора 6.При включении телевизора кондразряжается через резисторы 7, 9, 1ЗО ренине сопротивления источников Е259139 Предмет изобретения Составитель А. Р натовскийРедактор Т, Морозова Техред 3. Н. Тараненко Корректор Б. Л. Афиногенов Тираж 500 Подписно елам изобретений и открытий при Совете Министров ССС Москва Ж-З 5, Раушская наб., д. 4 Д Заказ 957/11ЦР 1 ИИПИ Комитета пограия, пр. Сапунова, 2...

Номер патента: 259951

Опубликовано: 01.01.1970

Авторы: Володин, Золотарев, Шамшев

МПК: H04N 5/44

Метки: изображения, матричный, фотоприемник

...при коммутации шинто вызывает появление паразитногоа нагрузочном сопротивлении. На чертеже даны разрезы матричного фотоприемника изображения поперек и вдоль строк,Устройство содержит фотосопротивления 1, заключенные между системами взаимно перпендикулярных проводящих шин 2, 3 и 4, где 2 и 3 - адресные шины, 4 - светопроннцаемая шина считывания видеосигнала.Последовательно с каждым фотосопротивлением 1 включен четырехслойный диод (слои б, б, 7 и 8), обладающий пороговыми свойствами благодаря наличию участка отрицательного дифференциального сопротивления на вольт-амперной характеристике,Адресные шины 2 и 3 с помощью двух коммутаторов (на чертеже не показаны) подключены к источникам напряжения У 1 и У . При подаче напряжения в цепь...

Номер патента: 261453

Опубликовано: 01.01.1970

МПК: H04N 5/208

Метки: 261453

...включается переменный резистор, сигнал со среднего вывода которого через разделительный конденсатор подается на базу транзистора суммирующего усилительного каскада,-а чертеже представлена принципиальная схема описываемого апертурного корректора.Корректор состоит из усилительного транзисторного каскада, содержащего транзистор 1 и резисторы 2 и 3. В эмиттерную цепь цранзистора 1 включен резистор 4, величина которого меньше волнового сопротивления подключенной к нему линии задержки 5.На зходе линия задержки на.ружается резистором б с величиной, равной зотновому сопротивлению линии задержки, В цепь корпуса линии задержки включен рези тор 7, со среднего вывода которого сигнал через разделительный конденсатор 8 подается на базу транзистора...

Номер патента: 261488

Опубликовано: 01.01.1970

Авторы: Боловинцев, Гамора, Кривошеев, Моргулис

МПК: H04N 17/00

Метки: качественных, показателей, телевизионных, трактов

...компонент сигнала (например, подъем амплитудно-частотных характеристик). Сигнал с выхода блока сравнения подается на вход блока выявления и запоминания искажения 12, в котором с помощью импульсов блока управления производится временное стробирование поступающего сигнала во временном интервале контролируемого параметра после осуществления измерительного цикла, что исключает необходимость применения сложных схем стробирования непосредственно в цепи видеосигнала. Сигнал с выхода блока выявления и запоминания искажения подается через схему запрета 1 З, открытую в данном режиме работы, на блок индикации 14, в котором одновременно осуществляется интегрирование, полученного таким образом управляющего напряжения.Одновременно...

Номер патента: 262152

Опубликовано: 01.01.1970

Автор: Белов

МПК: H04N 5/04

Метки: выделения, модулированного, несущей, сигнала, телевизионного, частоты

...элемент 11 и фазовращатель на 90 12. Компенсация фазовой ошибки фазовой автоподстройки фильтра достигается путем включения в цепь отфильтрованной несущей частоты дополнительного фазовращателя И, автоматически регулируе мого напряжением, поступающим на управ. ляющий элемент с выхода фильтра нижних частот,Дата опубликования описа Описываемое устройство позволяетчить уверенное вхождение в синхронсигналах с глубиной модуляции, значбольшей 100 с/в, за счет включениягенератора между ограничителем истробирующего каскада. На выходелосного фильтра с автоподстройкоивключен фазовращатель. Блок-схема устроиства изображена на чертеже.Модулированный телевизионный сигнал подается на демодулятор приемного устройства 20 1, демодулируется и...

Номер патента: 262163

Опубликовано: 01.01.1970

Автор: Наумов

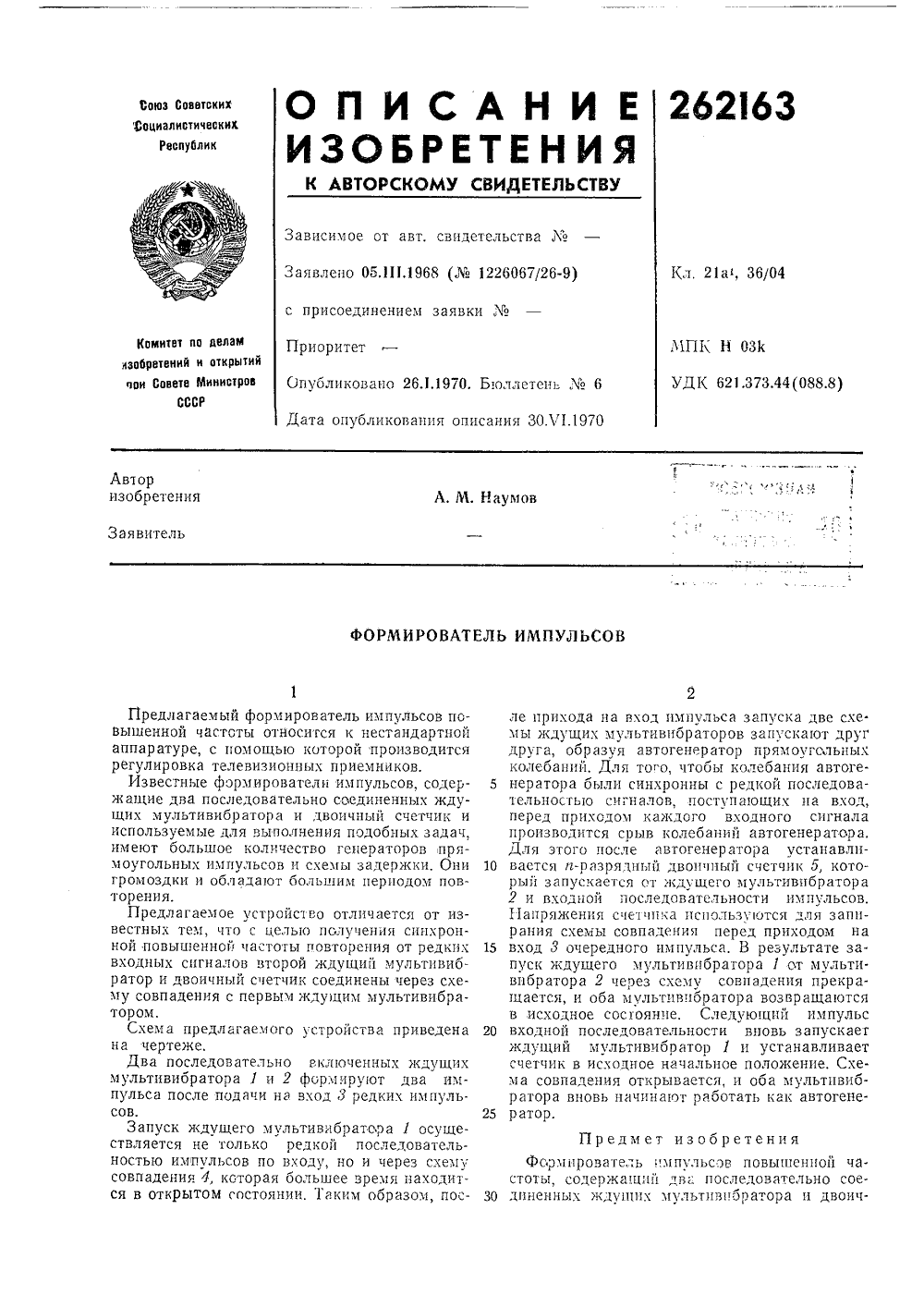

МПК: H03K 3/70, H04N 5/50

Метки: импульсов, формирователь

...1 и 2 форм.лруют два импульса после подачи на вход 3 редких импульсов.Запуск ждущего мультивибратсра 1 осуществляется не только редкой последовательностью импульсов по входу, но и через схему совпадения 4, которая большее время находится в открытом состоянии. 1 аким образом, после прихода на вход импульса запуска две схемы ждущих мультивпбраторов запускают друг друга, образуя автогенер атор прямоугсдьных колебаний, Для того, чтобы колебания автоге 5 нератора были синхронны с редкой последовательностью сигналов, поступающих ца вход, перед приходом каждого входного сигнала производится срыв колебаний автогенератсра.Для этого после автогенератора устанавлц вается п-разрядный двоичный счетчик 5, который запускается ст ждущего...

Номер патента: 262943

Опубликовано: 01.01.1970

Автор: Кацман

МПК: H04N 3/08

Метки: оптико-механическое, отклонения

...33.Параллельный луч света проходит вдоль осн втулки 10 и падает на оптический клин 11. Преломляясь в нем луч проходит клинья 9, б, 4 и толучает отклонение, соответствующее суммарному углу преломления всех оптических клиньев.Углы а, а., а, и а 4 при вершинах клиньев выбраны так, что суммарные углы преломления обоих оптических блоков равны. Поэтому при положении клиньев, показанном на фиг. 3, луч света на выходе имеет максимальный угол отклонения р. При положении клиновых блоков, показанном на фиг. 4, луч проходит оптическую систему без отклонении.От двигателя 33 и валика 13 вращение передается через шестерню 12 шестерне втулки 10 и закрепленному на ней клину 11. Клин 9, закрепленный на втулке 7, вращается шестерней 14,...
