H04H 5/00 — H04H 5/00

Номер патента: 1533010

Опубликовано: 30.12.1989

Авторы: Мяртенс, Сильдам

МПК: H04H 5/00

Метки: сигнала, стереофонического, формирователь

...и коррекции подвергав. сятолько раэнлстный сигнал (тсл. со онприводит к падению напряженияавходном дифференциальном сопротивле"нии модулятора 8), Суммарный сигналне подвергается ни модуляции, ни кор"рекции амплитудно- частотной характеристики, так как не приводит к паде"нию напряжения на входном дифференциальном сопротивлении модулятора 8.На выходе устройства получают стандартные полярно-модулированные колебания с частично подавленным спектромвокруг поднесущей частоты.Дополнительной подачей разных познаку постоянных напряжений с выходовпервого и второго источников 3 ина входы первого и второго сумматоров 1 и 2 разностного сигнала обеспечивают возникновение поднесущей час;тоты на выходе устройства, Сопротивление резисторов цепи...

Номер патента: 1548859

Опубликовано: 07.03.1990

Авторы: Белкин, Гинзбург, Ковалгин, Козодой, Неверовский, Сергеев, Цыганков

МПК: H04H 5/00

Метки: звуковоспроизведения, стереофоническая

...- сигналы управления на выходах формирователя 32.Одновременно сигналы Л 4, Ц 4, Э 4 и П 4 поступают на входы блока 33. Блок 33 сравнивает между собой нормированные сигналы Л 4, Ц 4.Э 4 и П 4, выбирает из них максимальный, интегрирует его. Полученный сигнал сравнивается соопорным подаваемым на вход блока 33 от источника 30. С выхода формирователя 32 сигналы управления К 31К 32КЗЗ и К 34 поступают на переключатель 31который под действием управляющего сигнала блока 33 изменяет постоянную времени цепи прохождения этих сигналов. Управляющие сигналы с выхода переключателя 31 поступают на первый вторрй, третий и четвертый управляемые усилители. Сигналы на выходах этих управляемых усилителей будут иметь следующий вид: И 11 = П К 43И 12 = Ц К 44И...

Номер патента: 1555884

Опубликовано: 07.04.1990

Авторы: Гитлиц, Добровольский, Зеленин, Попов, Худяков

МПК: H04H 5/00

Метки: блоки, более, восстановления, длительностью, закодированного, кодом, обнаруживающим, ошибок, сигнала, символов, стереофонического, цифрового

...Фронта сигнала на первом входе появляется через время, равное разности максимальной и фактической длительности блока ошибок.Кроме того, входной сигнал. поступает на первый (второй) блок 7 (8), в котором он задерживается на время максимальной длительности блока оши 55 бок, увеличенное на период следования кодовых слов, с выхода этого блока задержанный сигнал поступает как на первый информационный вход первого (второго) блока 11 (12), так и на вход третьего (четвертого) блока 9 (10).В третьем (четвертом) блоке 9 (10) задержанный сигнал дополнительно задерживается на время периода следования кодовых слов, С выхода третьего (четвертого) блока 9 (10) сигнал поступает на информационный вход первого (второго) блока 13 (14), на управляющий...

Номер патента: 1555885

Опубликовано: 07.04.1990

Авторы: Антонов, Костюнин, Милехин, Полятыкин, Сафонов

МПК: H04H 5/00

Метки: контрольного, стереосигнала, формирователь

...на первые входы первого 4 и третьего 6 перемножителей. Напряжение поднесущей частоты (31,25 кГц), составляющее 207 от напряжения звукового сигнала при максимальной глубине модуляции, с выхода генератора 7 подается на второй вход первого перемножителя 4, вход второго пере- множителя 5 и на вход пикового детектора 8, преобразующего переменное 40 напряжение поднесущей частоты в постоянное, равное пиковому напряжению поднесущей частоты. Постоянное напряжение с,выхода пикового детектора 8 подается на входы второго 5 и 45 третьего 6 перемножителей. Выходы первого 4, второго 5 и третьего 6 перемножителей включены на вход сумматора 9. При этом выходное напряжение сумматора 9 представляет собой сумму выходных напряжений трех пере- множителей:...

Номер патента: 1559416

Опубликовано: 23.04.1990

Авторы: Мяртенс, Сильдам, Трампярк

МПК: H04H 5/00

Метки: демодулятор, модуляцией, полярной, системе, стереосигнала, частотно-модулированного

...сигнал получаем с дополнительного противофазного выхода ана"логового коммутатора 2, - сигнал другого канала (А + В) + (В - А) = 2 В.Для подавления высокочастотных составляющих сигнала на выходе устройствас частотами промежуточной частоты ивьппе целесообразно применять фильтрынизких частот.Блок 1 может быть реапизован попринципу фазовой автоподстройки(ФАПЧ),При подаче импульсной последовательности от формирователя 4, содержащей в своем спектре колебания поднесущей частоты 31, 25 кГц, на управляющий вход аналогового ключа 15 и синусоидального напряжения от первоговыхода управляемого генератора 14,близкого по частоте к поднесущей частоте, на сигнальный вход аналоговогоключа 15 на его выходе вырабатывается напряжение рассогласования,...

Номер патента: 1570011

Опубликовано: 07.06.1990

Автор: Лукинов

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...времени соответствуют фронты и спады импульсовс второго выхода второго регистра 18,которые фиксируются первым 2 и вторым 22 формирователями импульсов. Сле 35довательно, на первом н втором выходах блока 7 формируются упоавляющиеимпульсы для временного разделенияполярно-модулированного стереосигнала на два низкочастотных сигнала,Учитывая задержки сигналов в элементах блока 7, экстремальные значения кодов должны быть дополнительнозадержаны, что обеспечивается регистром 15 сдвига, с третьего выхода которого коды поступают на третий кодовый выход блока 7 и далеена вход стереодетектора 8,Управляющие сигналы разделениястереосигнала с выходов блока 7 через входы блока 9 поступают на первые входы первого 37 и второго 38элементов 2 И-ИЛИ и...

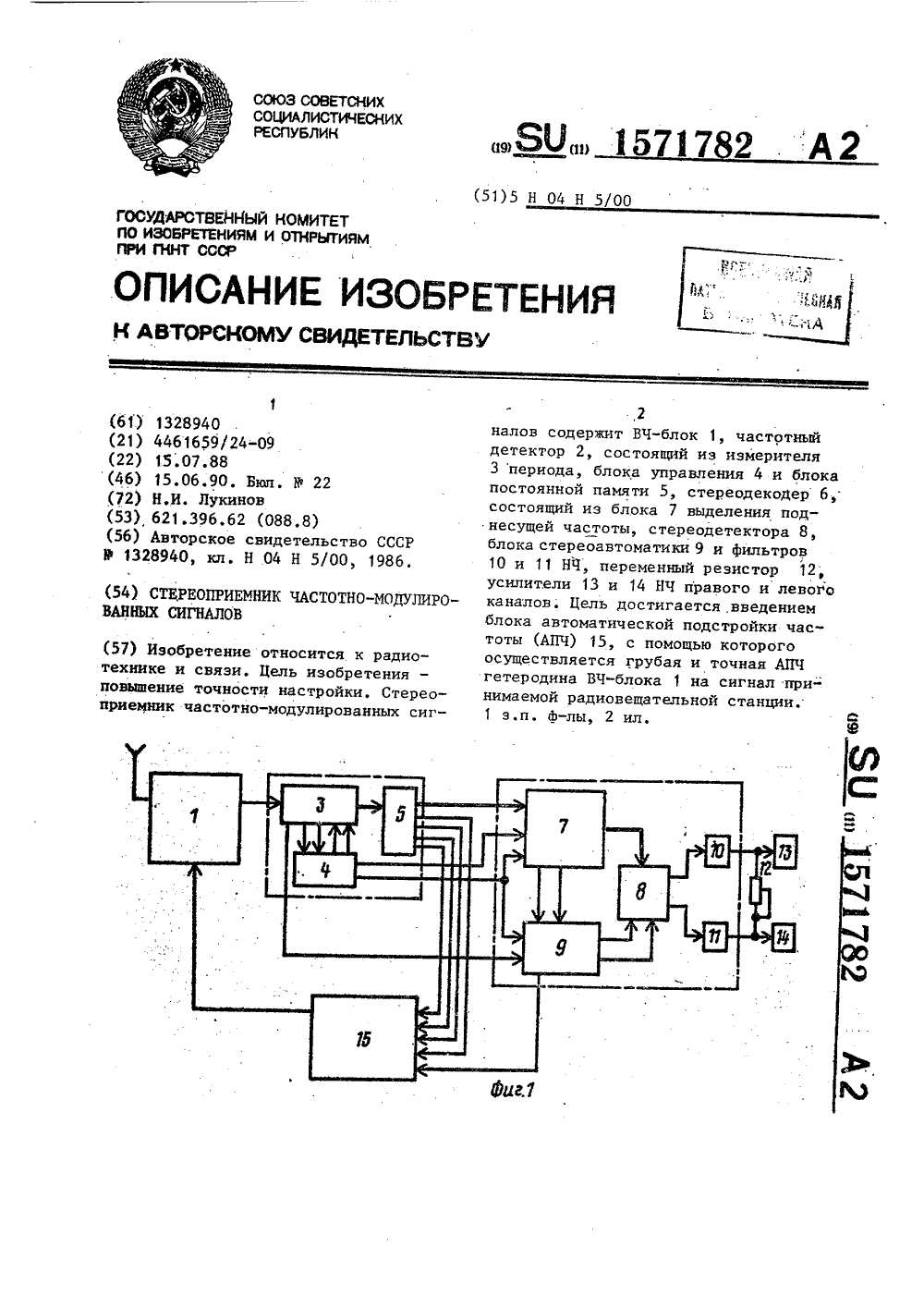

Номер патента: 1571782

Опубликовано: 15.06.1990

Автор: Лукинов

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...И - И, частично адресное прострайство ИА- Би не перекрывают адресное пространство 11 д - И блока 5 постоянной памяти2.частотного детектора 2, В результате 20 этого управляющие импульсы чаще появляются с выходов разрядов Р и Р, реже свыхода разряда Р и не появляютсяс выхода разряда Р . Импульсы с вы 1хода разряда Р через второй элемент 25 ИЛИ 22 поступают на вычитающий,входпервого реверсивного счетчика 17 иуменьшают записанное,в нем значениекода, за счет чего уменьшается напряжение на выходе цифроаналогового 30 преобразователя 16, что вызываетуменьшение частоты гетеродина высокочастотного блока 1 и соответственноуменьшение значения промежуточнойчастоты входного сигнала до тех пор,пока значения частоты (периода) входного...

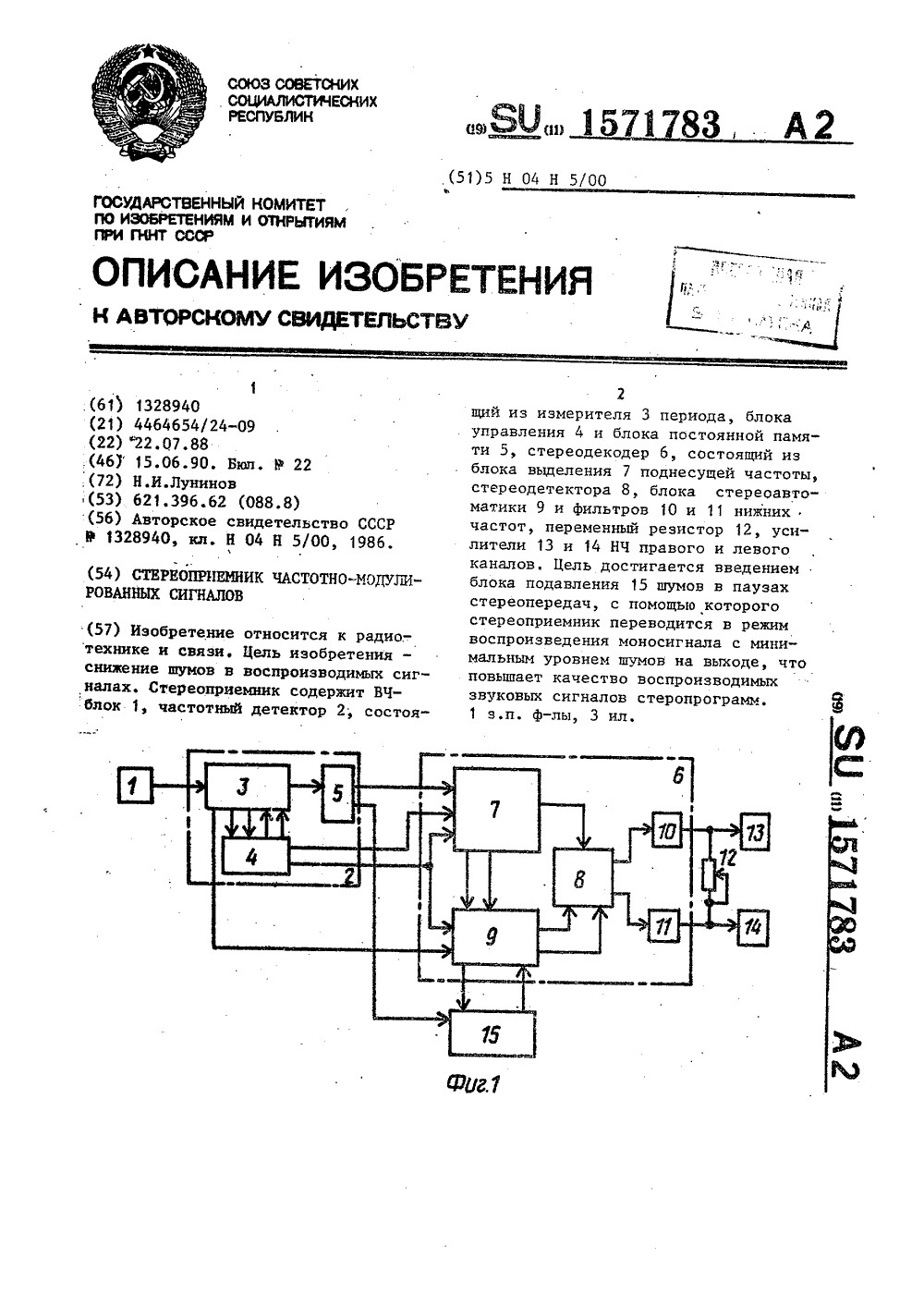

Номер патента: 1571783

Опубликовано: 15.06.1990

Автор: Лукинов

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...триггеров и переводящий их в единичное состояние. В результате этого включается индикатор "Пауза" 41 и на выходе блока 15 появляется сигнал, поступающий через пятый вход блока 9 на вход элемента ИЛИ 3 1 и далее на К-вход триггера 21, переводя его в исходное состояние. При этом индикатор "Стерео" 27 выключается, а на выходы элементов 2 И-ИЛИ 29 и 30 блока 9 стереоавтоматики поступают импульсы от блока 4 управления частотного детектора 2, т.е, приемник переводится в режим воспроизведения моносигнала с минимальным уровнем шумов на выходе. Единичное состояние второго триггера 35 блока 15 запрещает прохождение импульса с выхода формирователя 32 через элемент И-НЕ 38 на К-вход третьего триггера 36. Поэтому последний будет находиться в...

Номер патента: 1578823

Опубликовано: 15.07.1990

Автор: Лукинов

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...кодов разности в блоке 20, подсчитывая количество результатов равенства этих кодов на длительности мерного интервала счет- О чиком 21 и выбрав числовое значение кода константы блока 32 памяти,обеспечивают устойчивое срабатывание вто" рого блока 2 сравнения в каждом мерном интервале. Сигнал с его выхода 55 поступает на Я-входы второго 27 и третьего 28 триггеров и переводит их в единичное состояние. В результате 6на выходе блока 1 О появляется сигнал логической единицы, поступающий на вход элемента ИЛИ,49 блока 9 и пере водящий его триггер 39 в исходное со стояние, При этом индикатор 45 "Стерео" выключается, а индикаторы 33 и 46 "Монопрограмма" и "Моно" включа" ются, а на выходы элементов 2 И-ИЛИ 47 и 48 блока 9 поступают. импульсы...

Номер патента: 1596471

Опубликовано: 30.09.1990

Автор: Лукинов

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...управляющиеимпульсы для временного разделенияполярно-модулированного стереосигналана два низкочастотных звуковых сигнала и осуществляется задержка навремя формирования этих импульсовэкстремальных значений кодов амплитудкоторые далее поступают на входы стереодетектора 8 и блока 10 формирования задержанных сигналов, В блоке 10 по спадам импульсов свторого и третьего входов срабатьвают двоичные счетчики 21 и 22, увеличи-, вая значения адресных кодов. В блоках 23 и 22, при М=О происходит считыва-. ние информации, а при 0=1 ее запись. Сигнал Ч=О соответствует разрешениюработы. Экстремальные значения кодов амплитуд с первого входа записьваются, в блоки 23 и 24 по адреСам ячеек,Формируемых двоичными счетчиками 21и 22. Перед записью...

Номер патента: 1633504

Опубликовано: 07.03.1991

Авторы: Мяртенс, Сильдам

МПК: H04H 5/00

Метки: стереодекодер

...35тель б, в результате чего весоваяфункция передачи стереосигнала изменяется синхронно с поднесущей частотой.Для компенсации переходных затуханий стереодекодер может содержать ещепервый 10 и второй 11 резисторы ифазовый инвертор 9. Компенсация происходит за счет дополнительногосуммирования к входам первого 5 и второго 6 преобразователей входного сигнала, содержащего суммарную составляющую в противофазе, что эквивалентноповьаению разностей составляющей вдекодированном сигнале.50Компенсацию переходных затуханийобеспечивают и первый 2 и второй 13дополнительные резисторы, Благодарясимметрии схемы здесь происходит также подавление суммарного сигнала выходных напряжений первого 5 и второго 6 преобразователейсигналы с выходов которых после...

Номер патента: 1633505

Опубликовано: 07.03.1991

Автор: Исаков

МПК: H04H 5/00

Метки: декодер, многоканальной, системы, стереофонической

...Огц 6;юцнй рд.носи Й (ц нрчч,с =, 1 рр,7, (.( н р 11 р). и Й1( -рГ: цомцпью лслит,я 7 форл)ируютсц Ндл равный цгцццгению 1 Г,( Й, являюнийся усрс,ниной Во врсмени мерой различия мсж у сигнд,ачи . и 11, когорая (нозндчснд фцрчу.юйК, гл 1, - ццлекс общцосги и,и усрлииная во врем(ни чс- РД СГС ЦЕНИ СХЦ.С)Д МсК,1 У СЦГНДЛДМИ Л и 1,. 11 ц;нкс 0 Нццсн 1 х Вы(1 цс, (5 с гся ццформул К =-=Й Й К нс днцсцг ц у рцня 06 рабдтываемых сигналов Л и 11 или ,1 р и 11 р, поскольку они являются сба ,дцсирцванными сигналами Л и 11 по уровню. Из форчулы видно, что К= при лю 6 ых значениях Лс) или 11 о если Лр=П, из сцгндлд 1 - К Во Втором блоке 14 формируют сигнал уцрднления третьим 1 и четвергыч 2 усилителями, нри помощи которых форлирчот сигца,ь,1,= х -...

Номер патента: 1730730

Опубликовано: 30.04.1992

Автор: Жмурин

МПК: H04H 5/00

Метки: модулированного, подавления, поднесущей, полярно, сигнала, частоты

...характеристик устройства 35при одновременном снижении требованийк собственой добротности контура, что позволяет упростить и удешевить конструкцию катушки контура, повыситьтехнологичность и стабильность в работе 40устройства, улучшить его качественные показатели.Указанная цель достигается тем. что вустройство подавления поднесущей частоты полярно модулированного сигнала, содержащее параллельный резонансныйконтур и резистор, первый вывод которогоподключен к общей шине, введены параллельно соединенные развязывающий блоки сумматор, причем первый вывод параллельного резонансного контура подключенк общей шине, а его второй вывод соединенс первым входом сумматора, второй входкоторого соединен с вторым выводом резистора. 55На чертеже приведена...

Номер патента: 1730731

Опубликовано: 30.04.1992

Автор: Жмурин

МПК: H04H 5/00

Метки: восстановления, модулированного, полярно, сигнала

...соответственно первый вход и выход усилителя, введены развязывающий блок и сумматор, соединенные параллельно, При этом первый вывод параллельного резонансного контура под 5 10 15 20 25 30 35 40 45 50 55 ключен к общей шине, а его второй вывод соединен с первым входом сумматора, второй вход которого соединен с вторым выводом резистора, причем вход развязывающего блока и выход сумматора соединены соответственно с выходом и вторым входом усилителя,На чертеже изображена структурная электрическая схема предлагаемого устройства.Она содержит усилитель 1 с отрицательной обратной связью, вход и выход которого являются входом и выходом устройства, сумматор 2, выход которого является выходом цепи отрицательной обратной связи, развязывающий...

Номер патента: 1732481

Опубликовано: 07.05.1992

Авторы: Жмурин, Малякин

МПК: H04H 5/00

Метки: звукового, передачи, сигналов, сопровождения, стереофонического, телевидения

...звуковым сопровождением.Целью изобретения является повышение помехоустойчивости и обеспечение совместимости с системами частотно-модулированного звукового вещания,На чертеже представлена структурная электрическая схема устройства для реализации способа передачи сигналов стереофонического звукового сопровождения телевидения.Устройство содержит суммирующе-вычитающий блок 1, однополосный модулятор 2, генератор 3 поднесущей частоты, частотчый корректор 4, сумматор 5, передатчик 6.Устройство, реализующее способ, работает следующим образом.Сигналы левого и правого стереоканалов с входа стереомодулятора поступают на суммирующе-вычитающий блок 1, с одного из выходов которого сигнал разности поступает на вход однополосного...

Номер патента: 1744789

Опубликовано: 30.06.1992

Автор: Чекчеев

МПК: H04H 5/00

Метки: передачи, стереосигнала

...первый вход второго преобразователя 5 спектра, на второй вход которого подается сигнал генератора 6 с частотой йь. На выхо де второго преобразователя спектра 5 получают сигнал, спектр огибающей которого в интервале звуковых частот 0Й- Ямакс совпадает со спектром звукового сигнала Е+ В, что делает его совместимым с монофоническими АМ-радиоприемниками, а в интервале частот ЯмаксЙ2 ймакс совпадает со спектром сигнала 0 (2 ймакс, .-В).Первый и второй преобразователи 3 и 5, спектра работают следующим образом.Входной сигнал Я(1) поступает на первый вход сумматора 7, на второй вход которого поступает напряжение датчика 8. Величина постоянной составляющей а в преобразователях 3 и 5 вьбирается различной. В преобразователе 3 а = 22,4 Змакс, а в...

Номер патента: 1748268

Опубликовано: 15.07.1992

Авторы: Денин, Жмурин, Коновалов, Орлов, Романова

МПК: H04H 5/00

Метки: передачи, приема, радиовещания, сигналов, стереофонического

...традиционном и перспективном стереодекодерах.При передаче сигналов стереофонического радиовещания сигналы Оз левого и Ов правого стереоканалов с входа стереомодулятора 1 поступают на суммирующе-вычитающий блок 2, с одного из выходов которогосигнал разности О поступает на вход амп-,литудного модулятора 3 и компрессора 4. С выхода последнего компрессированный50 .сигнал Ов поступает на вход балансного модулятора 5, Амплитудный 3 и балансный 4 модуляторы управляются сигналами поднесущей частоты Од,0 и Ц; 90 О сдвинутыми во времени друг по отношению к другу на четверть периода поднесущей, снимаемыми с двух выходов генератора 6 поднесущей, Модулированные сигналы Оам и Оь поднесущей с выходов амплитудного 3 и бапансного 5 модуляторов поступают...

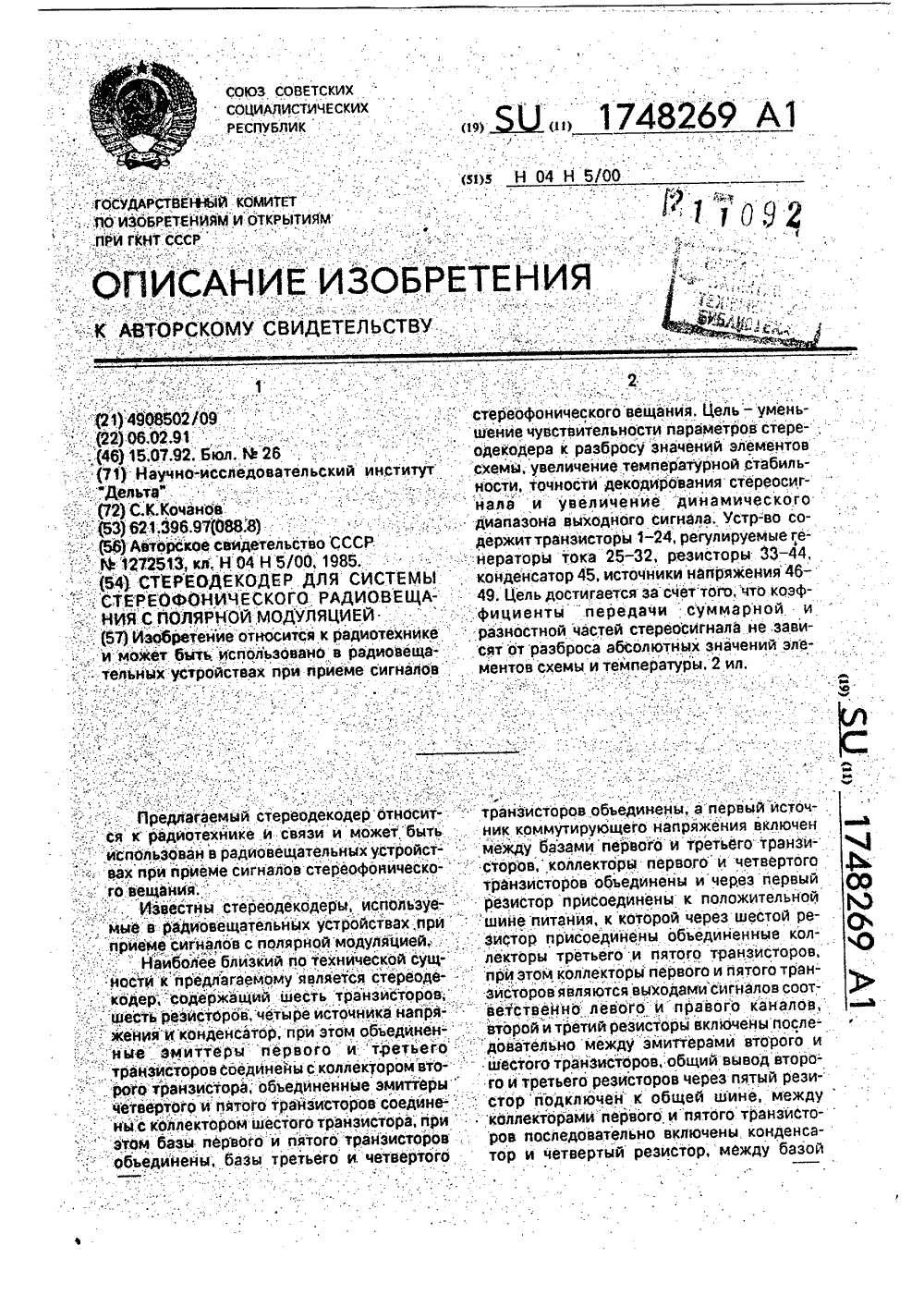

Номер патента: 1748269

Опубликовано: 15.07.1992

Автор: Кочанов

МПК: H04H 5/00

Метки: модуляцией, полярной, радиовещания, системы, стереодекодер, стереофонического

...выполненном нэ десятом 10 и седьмом 7 транзисторах, втором 34 и третьем 35 резисторах, первом генераторе тока 25,третьем источнике 48 постоянного нэпряжения с внутренНим сопротивлением 36. Тэк кэк сопротивление первого генератора тока 25 равно бесконечности, крутизна преобразования входного напряжения в ток 5;3=1/2(й 2+ВеТ 10),где й 2 - сопротивление второго резистора 34; ВеТ 10 - сопротивление эмиттера десятого транзистора 10, равноеКеТ 10=2 у т/125,где.25 - ток первого генератора тока 25 Через токовые зеркала, выполненныена восьмом 8, пятнадцатом 15 и шестнадцатом 16 трэн зистр рах суммарная часть стереосигнала в аиде тока подается нэ выходыустройства, где на восьмом 40 и девятом 42резисторах преобразуется в синфазное напряжение Оа....

Номер патента: 1419494

Опубликовано: 30.08.1992

Авторы: Арбузов, Быстрицкий, Петров, Толмачева

МПК: H04H 5/00

Метки: ионная, пушка

...ларморовским окружностям, так что огибающая поверхность электронного пучка оказывается по диаметру несколько большей, чем диаметр отверстия в сетке 5. В результате часть электронного тока поп дающая на сетку (Фактически это ток потерь 1 я), протекает по спира" ли 6.Ток потерь (1 ) обычно составляюет 5" 103 от полного тока электронов.1419494 4 Для энергий электронов в диапазоне аноде ионной пушки это со:тавчяет 0,5-1 МэВ, ведущих магнитньгх попей " (О, 1-0, 2 ) д, Р а с е ты и о к;. э ь в а и т10 - и г(- О ) Гс и средних углов рас- что эквипотенциаль с потенциалом, втсеяния 10-20 срелние ларморовские личашимся от 4 на значение я у- радиусы для рассеянных на эти углы" (0,1-0,2)у 4 провисает внутрь отэлектронов лежат в диапазоне...

Номер патента: 1775867

Опубликовано: 15.11.1992

Автор: Чекчеев

МПК: H04H 5/00

Метки: радиовещания, стереофонического

...поло-сы пропускания, равную 79 кГц, значениесможет быть выбрано равным 14 кГц, Приэтом монофонический радиоприемник настраивается на нижнюю по частоте половину спектра, соответствующую первомуслагаемому выражения (1). Огибающая этого первого слагаемого совместима с монофоническими приемниками: зто следует иэвыражения (2), Поэтому возможен неискаженный прием стереосигнала на монофонический приемник.На фиг. 2 - 3 обозначено:1 - тракт высокой и промежуточной частот,2, 3 - полосовые фильтры,4, 5 - амплитуднь 1 е детекторы,6, 9 - суммарно-разностные преобразователи,7, 8, 20, 25 - фильтры нижних частот,10, 11 - усилители,12, 13 - преобразователи Гильберта,14, 15, 18, 19 - квадраторы,16, 17- делители,21, 24, 34 - сумматоры,22, 23 -...

Номер патента: 1786670

Опубликовано: 07.01.1993

Авторы: Барановский, Цалов

МПК: H04H 5/00

Метки: вещания, совместимая, стереофонического

...к второму и четвертому выходам импульсного фазовращателя 19, Второй 24 и третий 25 фильтры нижних частот включены между выходами ключевых демодуляторов 17 и 18 и попарно обьединенных входами блока 26 суммирования и блока 27 вычитания.Разность фаз между первыми и вторыми выходами импульсных фазовращателей 14 и 19 равна 7 т /2, а разность фаз между первыми и третьими, а также вторыми и четвертыми их выходами равна л .Выход передающей и вход приемной сторон предлагаемой системы вещания соединяются с симметричной линией связи через согласующие трансформаторы.Предлагаемая система работает следующим образом.Сигнал А с выхода первого источника 1 информационного сигнала поступает на первые входы блока 3 суммирования и блока 4 вычитания,...

Номер патента: 1788589

Опубликовано: 15.01.1993

Автор: Чекчеев

МПК: H04H 5/00

Метки: вещания, стереофонического

...структурная схема радиопередающего устройства; на фиг. 2 - Структурная схема радиоприемного устройства,На фиг. 1 и 2 обозначено: 1,26 - суммарно-разностные преобразователи; 2,3 - усилители; 4, 5, 9, 12 - преобразователи Гильберта; 6, 15, 27, 28 - фильтры нижних частот; 7, 10, 11, 14 - перемножители; 8, 13 - генераторы синусоидального напряжения; 16, 19, 24, 25 - амплитудные детекторы;17, 18, 20 - сумматоры; 21 - тракт высокой и промежуточной частоты; 22, 23 - полосовые фильтры,Принцип действия радиопередающего устройства состоит в следующем.На вход СРП 1 поступают сигналы левого и правого стереоканалов Ял и Яп С выходов СРП 1 сигналы 1+Ял+Яп и 1+Ял-Яп поступают нэ инвертирующие входы усилителей 2 и 3 верхнего и нижнего (по...

Номер патента: 1788590

Опубликовано: 15.01.1993

Автор: Чекчеев

МПК: H04H 5/00

Метки: радиовещания, стереофоническая

...часто Яп спектра сигналов Я, и Я,. При зт м вполосовые фильтры; 2, 23 - амплитудныедетекторы.Радиопередэющее устройство работаетследующим образом.5 Исходные звуковые сигналы Ял и Яллевого и правого стереоканалов соответственно прступают на вход суммарно-разностного преобразователя 1. На выходах СРП1 формируются сигналы являющиеся сум-.10 мой 1+Ял+Ял и разностью 1+Ял-Ял исходныхзвуковых сигналов.Поскольку схема передатчика состоитиз двух идентичных по схеме каналов, рассмотрим ее работу на примере верхнего кэ 15 нала.Схема верхнего канала состоит из однополосного модулятора 9, формирующего радиосигнал, соответствующий сумме левогои правого стереосигналов, и усилителя, в20 цепь обратной связи которого включен линейно-инерционный...

Номер патента: 1818700

Опубликовано: 30.05.1993

Авторы: Кирицев, Недорезова

МПК: H04H 5/00

Метки: приема, радиовещания, сигналов, цифрового

...По существу совокупность антенно-фидерного блока 1. усилителя 2 и демодулятора сигналов 3 является высокочастотной частью коллективного цифротюнера, Эта часть системы и режим ее работы полностью соответствует известным. Далее начинается вновь введенный режим работы системы, который состоит в передаче абонентам РКС-б выделенных в 1-2-3 сигналов, содержащих звуковые программы. Для этого в формирователе суммарного сигнала 4 все три потока цифровых сигналов 31,32 и А приводятся к виду, допускающему их неискаженную передачу абонентам. При этом учитывается следующее. Суммарный сигнал обладает избыточностью двух видов - один вид связан с наличием информации о синхросигнале в информационном сигнале, т.к.все перепады уровней в нем связаны по...

Номер патента: 1835609

Опубликовано: 23.08.1993

Авторы: Гитлиц, Рихтер, Умаров

МПК: H04H 5/00

Метки: вещательного, восстановления, передачи, сигнала, стереофонического, цифрового

...соответственно в блоке 12 или 13. Этим удается приблизить (адаптировать) сигнал, идущийна замену из не пораженного помехой канала к сигналу пораженного канала и уменьшить, благодаря этому, заметностьпроцедуры замены (маскирования). Суть 10 15202530 няющейся (содержащей информацию о младших разрядах кодовых слов) - подаваемой на вход 3 блока 14 (или соответственно, на вход 2 блока 15), и скорректированной, поступающей с блока адаптивной коррекции 12 (ипи 13) на вход 4 блока 14 (или 15),Работу устройства поясним с помощью временных диаграмм на фиг. 2, Здесь некоторому ансамблю кодовых слов (КС), т.е, некоторому участку кодовой последовательности сигнала, присвоены номера, отсчет которых ведется от пораженного помехой КС с нулевым...

Номер патента: 1838883

Опубликовано: 30.08.1993

Авторы: Милехин, Полятыкин

МПК: H04H 5/00

Метки: стереодекодер

...стереосигнал поступаетна вход 4 стереодекодера, содержащегосуммарно-разностный преобразователь 1,35 состоящий из четырехквадрантного перемножителя 2, выходы которого являются выходами стереодекодера, между которымивключен корректирующий фильтр 3. Этотфильтр осуществляет коррекцисо разност 10 ного сА - В) сигнала при приеме сигналов сполярной модуляцией сфиг. 2,а), При этом навторой вход перемнокителя 2 подается свыхода 13 опорное напряжение поднесущей частоты 31, 25 кГц, которое формирует 45 ся блоком восстановления поднесущейчастоты. В этом режиме все переключатели19, 21 и 23 находятся во втором положении(И), напряжение питания через переключатель 19 подано на квадратор б, электронные50 ключи 16 и 20 замкнуты, делители частоты17 и...

Номер патента: 1817648

Опубликовано: 27.09.1996

Авторы: Самойлов, Филатов

МПК: H04H 5/00

Метки: стереодекодер

...С выхода квадратора б напряжение второй гармоники поди есущей подается на синхронизирующий вход генератора 9 для захватывания его частоты, Собственная частота генератора 9 выбирается равной удвоенной частоте поднесущей 62,5 й 1,0 кГц. Сдвиг фаз между напряжением синхронизации и выходным напряжением генератора 9 в режиме захватывания устанавливается близким т 90, Выходное колебание генератора 9 через ограничитель 10 поступает на вход делителя частоты 7. Так как при делении частоты возникает неопределенность фазы полученного колебания (О или 180), то для устранения этого производится коррекция фазы полученного колебания, Коррекция фазы осуществляется импульсом с выхода порогового блока 13, поступающим на вход Й. делителя частоты...
