Стереоприемник частотно-модулированных сигналов

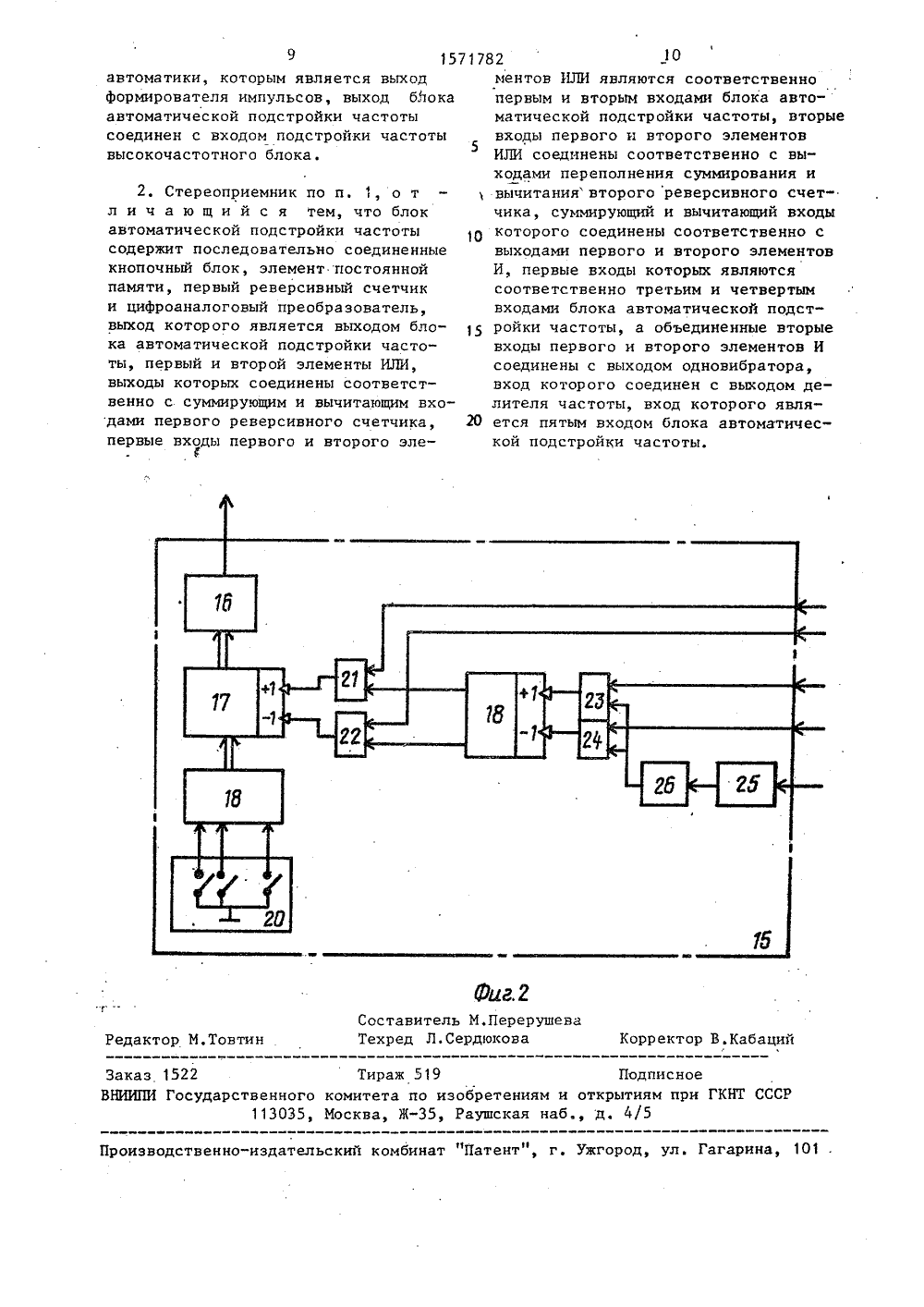

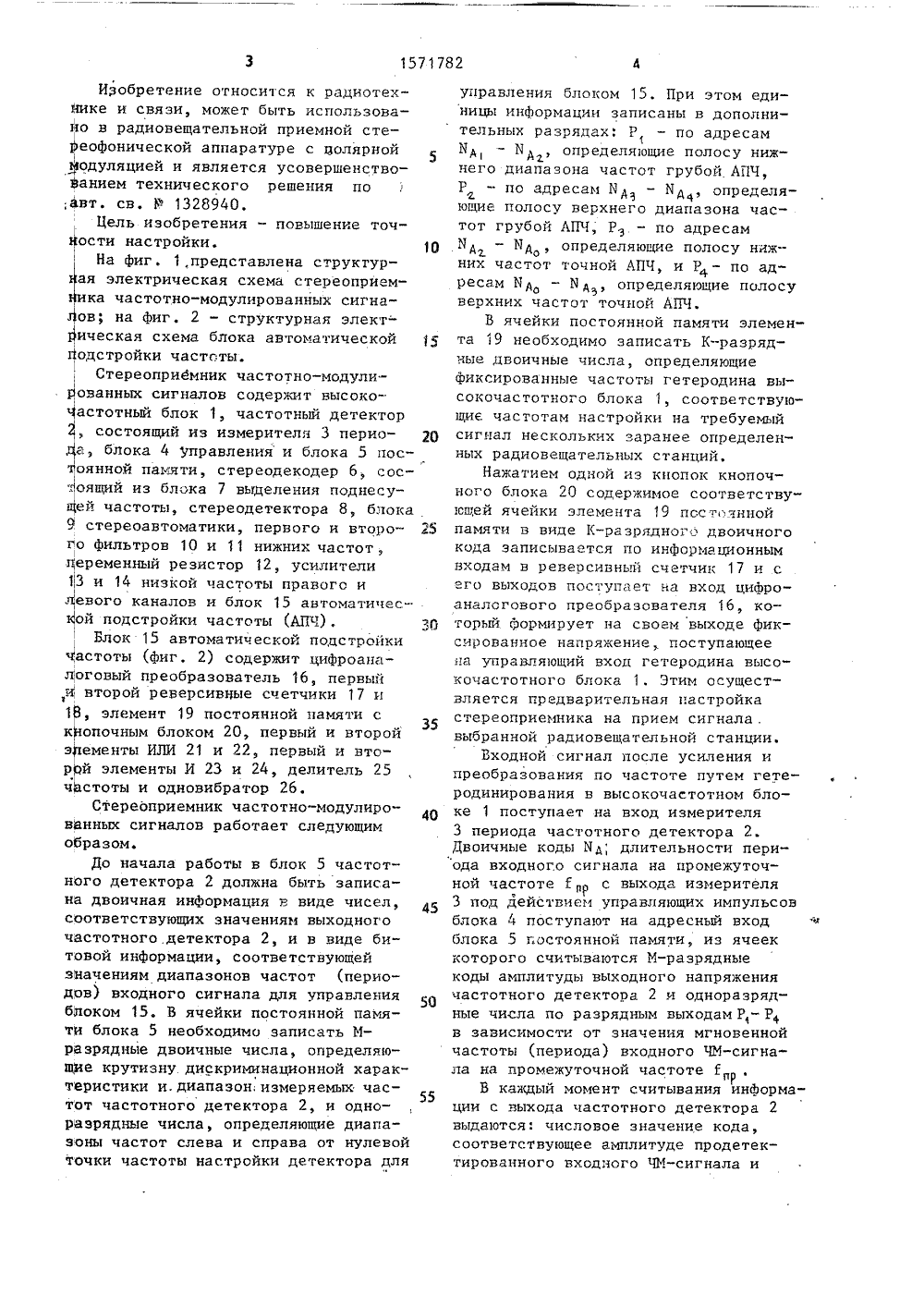

Изобретение относится к радиотехнике и связи, может быть использовано в радиовещательной приемной стереофонической аппаратуре с цолярнойФ модуляциеи и является усовершенствованием технического решения по ,йвт. св. Р 1328940.Цель изобретения - повышение точости настройки.На фиг. 1,представлена структурая электрическая схема стереоприемика частотно-модулированных сигнаов; на фиг. 2 - структурная электическая схема блока автоматической подстройки частоты.Стереоприемник частотно-модулиованных сигналов содержит высоко-. частотный блок 1, частотный детекторсостоящий из измерителя 3 периоа, блока 4 управления и блока 5 посоянной памяти, стереодекодер 6, сос.оящий из блока 7 выделения поднесуЩей частоты, стереодетектора 8, блока 9 стереоавтоматики, первого и второго фильтров 10 и 11 нижних частот, иеременный резистор 12, усилители 13 и 14 низкой частоты правого и . евого каналов и блок 15 автоматичесой подстройки частоты (АПЧ) . 1Блок 15 автоматической подстроики частоты (фиг. 2) содержит цифроаналоговый преобразователь 16, первый 4 второй реверсивные счетчики 17 и 1, элемент 19 постоянной памяти с кнопочным блоком 20, первый и второй элементы ИЛИ 21 и 22, первый и вторй элементы И 23 и 24, делитель 25 частоты и одновибратор 26.Стереоприемник частотно-модулированных сигналов работает следующим образом.До начала работы в блок 5 частотного детектора 2 должна быть записана двоичная информация и виде чисел, соответствующих значениям выходного частотного детектора 2, и в виде битовой информации, соответствующей значениям диапазонов частот (периодов) входного сигнала для управления блоком 15. В ячейки постоянной памяти блока 5 необходимо записать М- разрядные двоичные числа, определяющйе крутизну. дискриминационной характеристики и, диапазон, измеряемых частот частотного детектора 2, и одноразрядные числа, определяющие диапазоны частот слева и справа от нулевой точки частоты настройки детектора для 10 15 2 О 25 35 4 О 45 50 управления блоком 15. При этом единицы информации записаны в дополнительных разрядах; Р - по адресам Ы - ИА, определяющие полосу нижнего диапазона частот грубой АПЧ,- по адресам И - ИА, определяющие полосу верхнего диапазона частот грубой АПЧ Рз - по адресам 11 А - БА , определяющие полосу нижних частот точной АПЧ, и Р - по адресам Ид - В , определяющие полосу верхних частот точной АПЧ.В ячейки постоянной памяти элемента 19 необходимо записать К-разрядные двоичные числа, определяющие фиксированные частоты гетеродина высокочастотного блока 1, соответствующие частотам настройки на требуемый сигнал нескольких заранее определенных радиовещательных станций.Нажатием одной из кнопок кнопочного блока 20 содержимое соответствующей ячейки элемента 19 постоянной памяти в виде К-разрядного двоичного кода записывается по информационным входам в реверсивный счетчик 17 и с его выходов поступает на вход цифроаналогового преобразователя 16, который формирует на своем выходе фиксированное напряжение, поступающее ца управляющий вход гетеродина высокочастотного блока 1. Этим осуществляется предварительная настройка стереоприемника на прием сигнала . выбранной радиовещательной станции.Входной сигнал после усиления и преобразования по частоте путем гетеродинирования в высокочастотном блоке 1 поступает на вход измерителя 3 периода частотного детектора 2. Двоичные коды И, длительности периода входного сигнала на промежуточной частоте Г с выхода измерителя 3 под действием управляющих импульсов блока 4 поступают на адресный вход блока 5 постоянной памяти, из ячеек которого считываются М-разрядные коды амплитуды выходного напряжения частотного детектора 2 и одноразрядные числа по разрядным выходам Р- Р в зависимости от значения мгновенной частоты (периода) входного ЧМ-сигнала на промежуточной частоте ГпВ каждый момент считывания информации с выхода частотного детектора 2 выдаются: числовое значение кода, соответствующее амплитуде продетектированного входного ЧМ-сигнала и5 15поступающее на вход блока 7 выделения поднесущей частоты, и одноразрядные признаки Р, - Р, соответствующие расположению мгновенной частоты(периода) входного ЧМ-сигнала относительно нулевой точки 2(Б А ) диско ориминационной характеристйки частотного детектора 2 и поступающие навходы блока 15.Одноразрядные признаки Р и Рс выхода блока 5 частотного детектора 2 поступают через первый и второйвходы блока 15 на первые входы первого и второго элементов ИЛИ 21 и 22соответственно, а с их выходов - насуммирующий и вычитающий входы первого реверсивного счетчика 17.Одноразрядные признаки Рэ и Рс выхода блока 5 частотного детектора2 поступают через третий и четвертыйвходы блока 19 на первые входы первого и второго элементов И 23 и 24, ас их выходов при наличии разрешающегосигнала с выхода одновибратора 26на суммирующий и вычитающий входывторого реверсивного счетчика 18соответственно,Если при фиксированной настройкечастоты гетеродина высокочастотногоблока 1 кодами с выхода элемента 19несущая промежуточная частота входного ЧМ-сигнала окажется меньше средней частоты дискриминационной характеристики частотного детектора 2, тоизменения частоты (периода) сигналаза счет модуляции звуковыми частотами полностью перекрывают адресноепространство Б, - Ид , частичноадресное пространство И- И ине перекрывают адресное пространствоИд - И блока 5 постоянной памятифчастотного детектора 3 В результатеэтого одноразрядные коды появляютсячаще на выходе разрядов Р 1 - Рз,реже на выходе разряда Р и не появФляются на выходе разряда Р . Импульсы с выхода разряда Р через первыйэлемент ИЛИ 21 поступают на суммирующий вход первого реверсивногосчетчика 17 и увеличивают записанноев нем значение кода, за счет чегоувеличивается напряжение на выходецифроаналогового преобразователя 16,что вызывает увеличение частоты гетеродина высокочастотного блокаи соответственно увеличение значения несущей промежуточной частотывходного сигнала до тех пор, пока 1782 бзначению частоты (периода) входногоЧМ-сигнала не выйдет из адресногопространства ИА - Ид блока 5.Если при фиксированной настройке 5частоты гетеродина высокочастотногоблока 1 кодами с выхода элемента 19несущая промежуточная частота входного ЧМ-сигнала окажется большесредней частоты дискриминационнойхарактеристики частотного детектора2, то изменения частоты (периода)сигнала за счет модуляции звуковымичастотами полностью перекрывают адресное пространство И - И, частично адресное прострайство ИА- Би не перекрывают адресное пространство 11 д - И блока 5 постоянной памяти2.частотного детектора 2, В результате 20 этого управляющие импульсы чаще появляются с выходов разрядов Р и Р, реже свыхода разряда Р и не появляютсяс выхода разряда Р . Импульсы с вы 1хода разряда Р через второй элемент 25 ИЛИ 22 поступают на вычитающий,входпервого реверсивного счетчика 17 иуменьшают записанное,в нем значениекода, за счет чего уменьшается напряжение на выходе цифроаналогового 30 преобразователя 16, что вызываетуменьшение частоты гетеродина высокочастотного блока 1 и соответственноуменьшение значения промежуточнойчастоты входного сигнала до тех пор,пока значения частоты (периода) входного ЧМ-сигнала не выйдут из адресного пространства БА - Бдз блока 5.Этим. осуществляется гоубая автоматическая подстройка частоты гете О родина высокочастотного блока 1 насигнал принимаемой радиовещательнойстанции, в результате чего изменениячастоты (периода) входного сигналаза счет модуляции звуковымн частотами 45 будут перекрывать полностью толькоадресные пространства Ь - 11 д иА оЫ- Из блока 5 и на его выходахР и Р поочередно появляются импульсы, поступающие через элементыИ 23, 24 соотве;ственно на суммарный, и вычитающий входы второго реверсивного счетчика 18, выполняющего функции цифрового знакопеременного интегратора.В зависимости от расположения несущей промежуточной частоты входного сигнала относительно средней частоты настройки дискриминационной характеристики частотного детектора 2 в ре 157178245 50 55 жиме точной АПЧ на суммирующий и вычитающий входы второго реверсивногосчетчика 18 поступает различное количество импульсов по выходам Рз иР блока 5, что привоцит к появлениюс тналов переполнения либо по выходусуммирования, либо,по выходу вычитания второго реверсивного счетчика 18.Эти импульсы переполнения через элементы ИЛИ 21, 22 поступают соответственно на суммирующий и вычитающийвходы первого реверсивного счетчика17, изменяя значение записанного внем кода, а соответственно и значение вьглодного напряжения цифроаналогового преобразователя 16 и частоты гетеродина высокочастотного блока1 до тех пор, пока несущая промежу, точная частота входного сигнала не, сместится к центральной частоте дискриминационной характеристики частотного детектора 2. Этим осуществляетсяточная автоматическая .подстройка частоты гетеродина высокочастотного блока 1 на сигнал принимаемой радиовеща.тельной станции,Инерционность, чувствительностьи устойчивость контура точной АПЧопределяется емкостью реверсивного 30счетчика 18. Чем больше его емкость,тем больше инерционность, ниже чувствительность и выше устойчивость контура точной АПЧ, и наоборот. Дляповышения устойчивости работы контуратоной АПЧ при достаточной чувствительности у приемлемой инерционности.импульсы с разрядных выходов Ри Р блока 5 поступают на входы второго реверсивного счетчика 18 толькона интервале действия разрешающегосигнала с выхода одновибратора 26длительностью, например, 0,5 с, ис периодичностью, определяемой частотой следования импульсов с выходаФормирователя блока 9 и делителем25 частоты блока 15, например 5 с.Частотный детектор 9, настроенныйблоком 15 на сигнал выбранной радиовещательной станции, Формирует насвоем выходе коды амплитуд комплексного стереофонического сигнала. КСС),поступающие на вход блока 7 выделения поднесущей, На выходе блока 7формируются импульсы для временногоразделения полярно-модулированногостереосигнала на два низкочастотныхсигнала, которые далее проходят черезцепи управления блока 9 и вместе с экстремальными значениями кодов амплитуд с выхода блока 7 поступают навходы стереодетектора 8, на выходекоторого формируются аналоговые. сигналы левого и правого стереоканалов.Сигналы с выходов стереодетектора8 проходят через первый и второйфильтры 10 и 11, ко орые окончательно отфильтровывают полезные сигналыот помех и обеспечивают компенсациюнизкочастотных искажений, возникаю 1щих в стереодетекторе ключевоготипа, работающем без восстановленияподнесущей частоты стереосигнала,ОтФильтрованные и усиленные усилителями 13 и 14 сигналы левого и правого .каналов воспроизводятся, например,громкоговорителями.Переменный резистор 12, включенныймежду выходами первого и второгофильтров 10 и 11, обеспечивает установку глубины стереоэффекта при воспроизведении и величину переходногозатухания между каналами.Блок. 9 стереоавтоматики обнаруживает поднесущую часто 1 у стереосигнала и формирует управляющий сигнал,включающий индикатор "Стерео" и пропускающий на входы стереодетектора 8импульсы для временного разделенияполярно-модулированного сигнала. Вблоке 9 с выхода Формирователя импупьсов отводятся импульсы, поступающие на делитель 25 частоты блока15 для формирования временного интервала работы точной АПЧ,Формула из о бр етения1. Стереоприемник частотно-модулированных сигналов по авт. св.Р 1328940, о т л и ч а ю щ и й с я тем, что, с целью повышения точности настройки, введен блок автоматической подстройки частоты, первый, второй, третий и четвертый входы которого соединены соответственно с дополнительными первым, вторым, третьим и четвертым выходами, являющимися соответствующими дополнительными первым, вторым, третьим и четвертым выходами частотного детектора, являющимися соответствующими дополнительными первым, вторым, третьим и четвертыми выходами блока постоянной памяти., пятый вход блока автоматической подстройки частоты соединен с дополнительным выходом блока стерео157 ГСоставитель М.ПерерушеваРедактор М.Товтин Техред Л.Сердюкова Корректс аций Тираж 519 рственного комитета по изобретениям 113035, Москва, Ж, Раушская нПодп аз 1522НИИПИ Гос оери ГКНТ ССС открытиям д. 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гаг 101 автоматики, которым является выходформирователя импульсов, выход блокаавтоматической подстройки частотысоединен с входом подстройки частотывысокочастотного блока2, Стереоприемник по п. 1, о т л и ч а ю щ и й с я тем, что блок автоматической подстройки частоты содержит последовательно соединенные кнопочный блок, элемент постоянной памяти, первый реверсивный счетчик и цифроаналоговый преобразователь, выход которого является выходом блока автоматической подстройки частоты, первый и второй элементы ИЛИ, выходы которых соединены соответственно с суммирующим и вычитающим входами первого реверсивного счетчика, первые входы первого и второго эле 1782 Оментов ИЛИ являются соответственнопервым и вторым входами блока автоматической подстройки частоты, вторыевходы первого и второго элементовИЛИ соединены соответственно с выходами переполнения суммирования ивычитания второго реверсивного счетчика, суммирующий и вычитающий входыкоторого соединены соответственно свыходами первого и второго элементовИ, первые входы которых являютсясоответственно третьим и четвертымвходами блока автоматической подстройки частоты, а объединенные вторыевходы первого и второго элементов Исоединены с выходом одновибратора,вход которого соединен с выходом делителя частоты, вход которого явля 20 ется пятым входом блока автоматической подстройки частоты,
