Стереоприемник частотно-модулированных сигналов

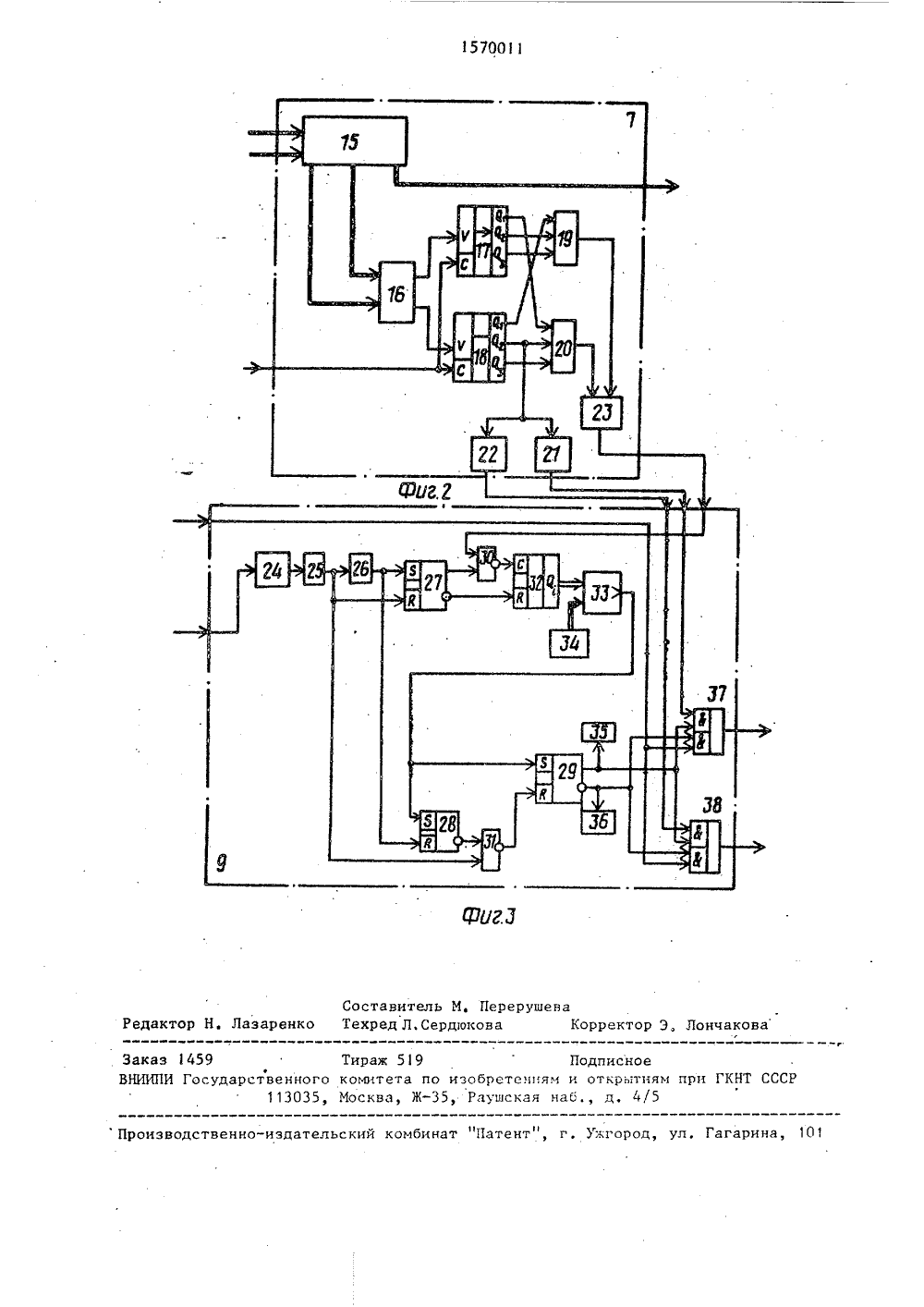

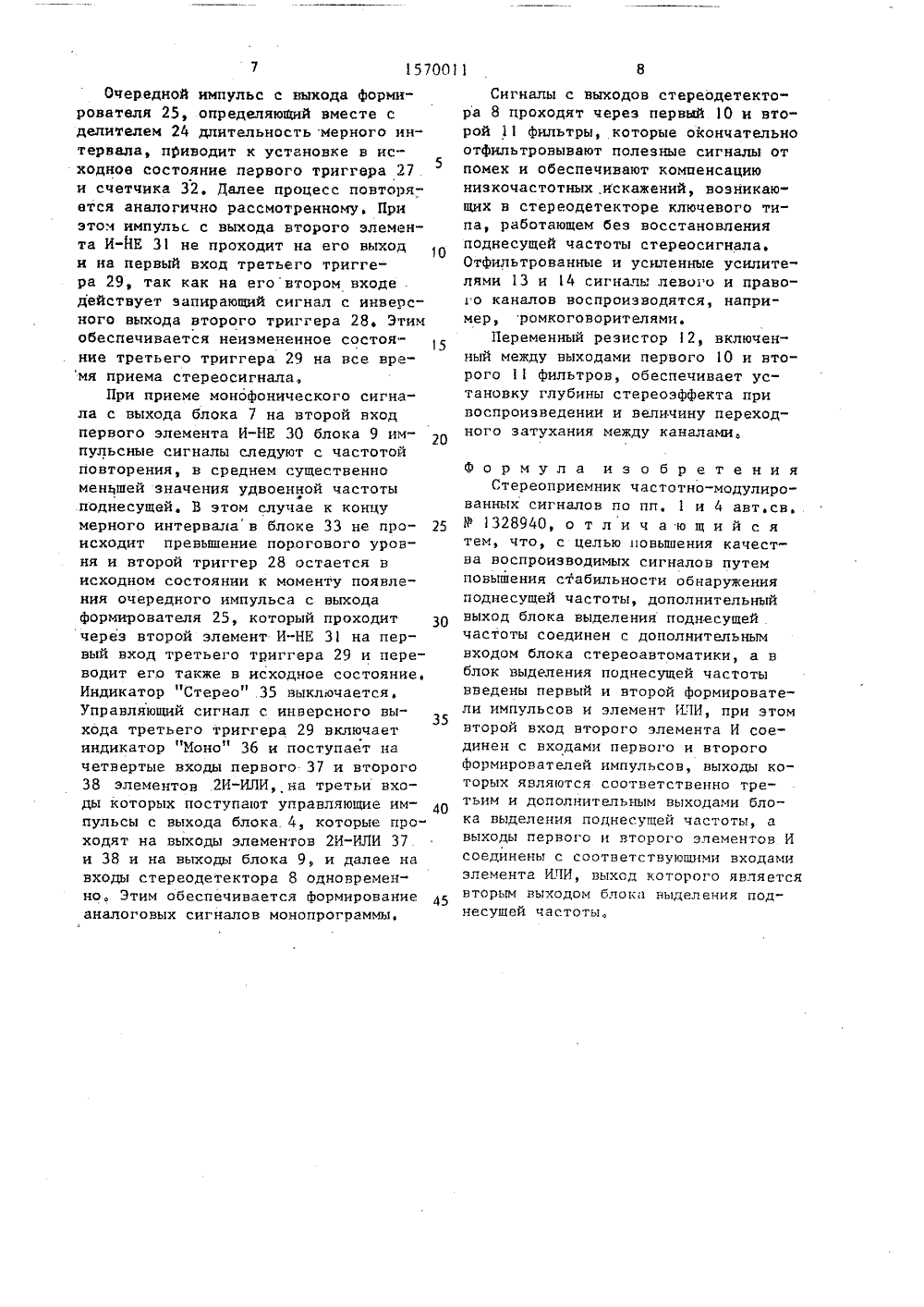

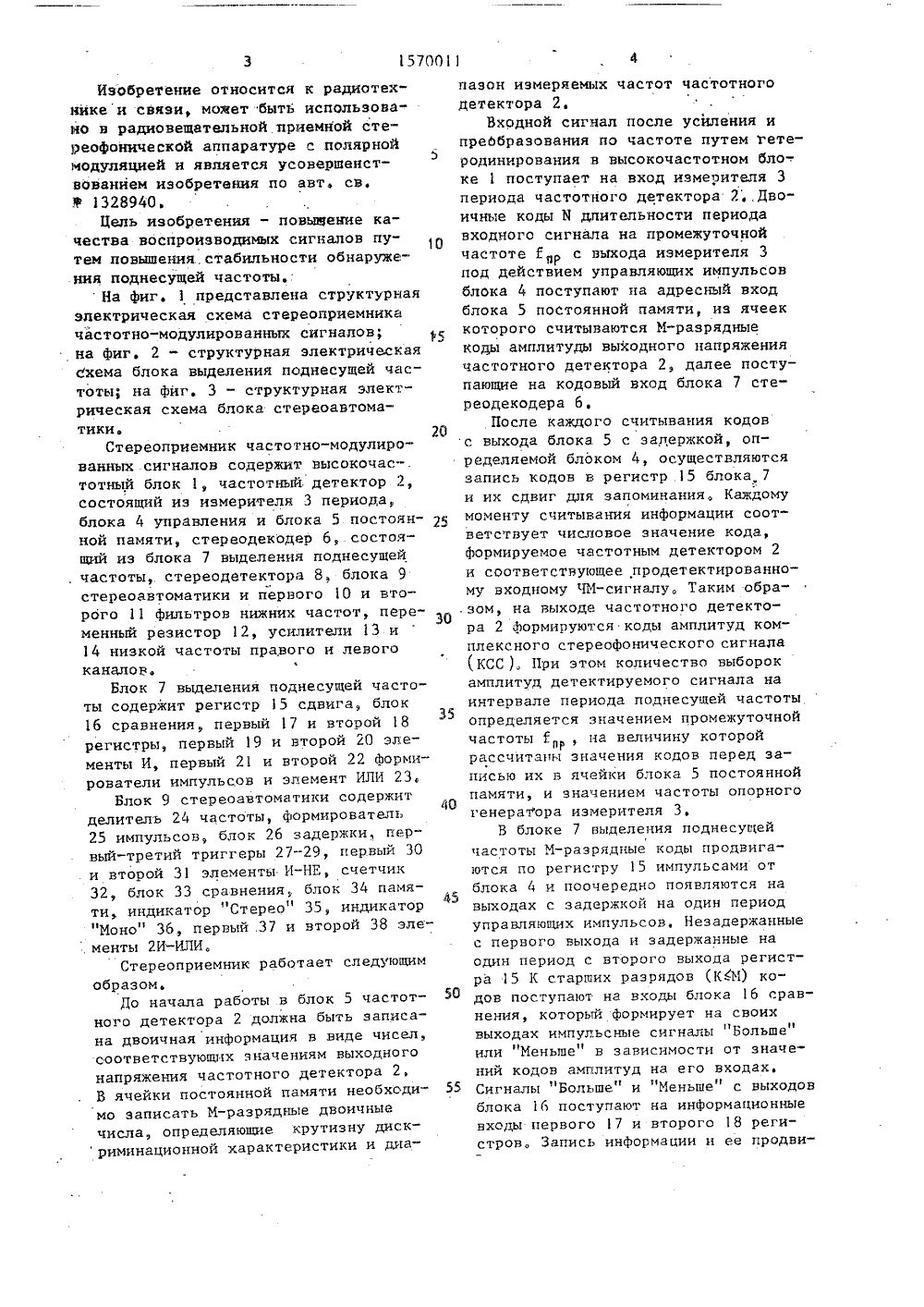

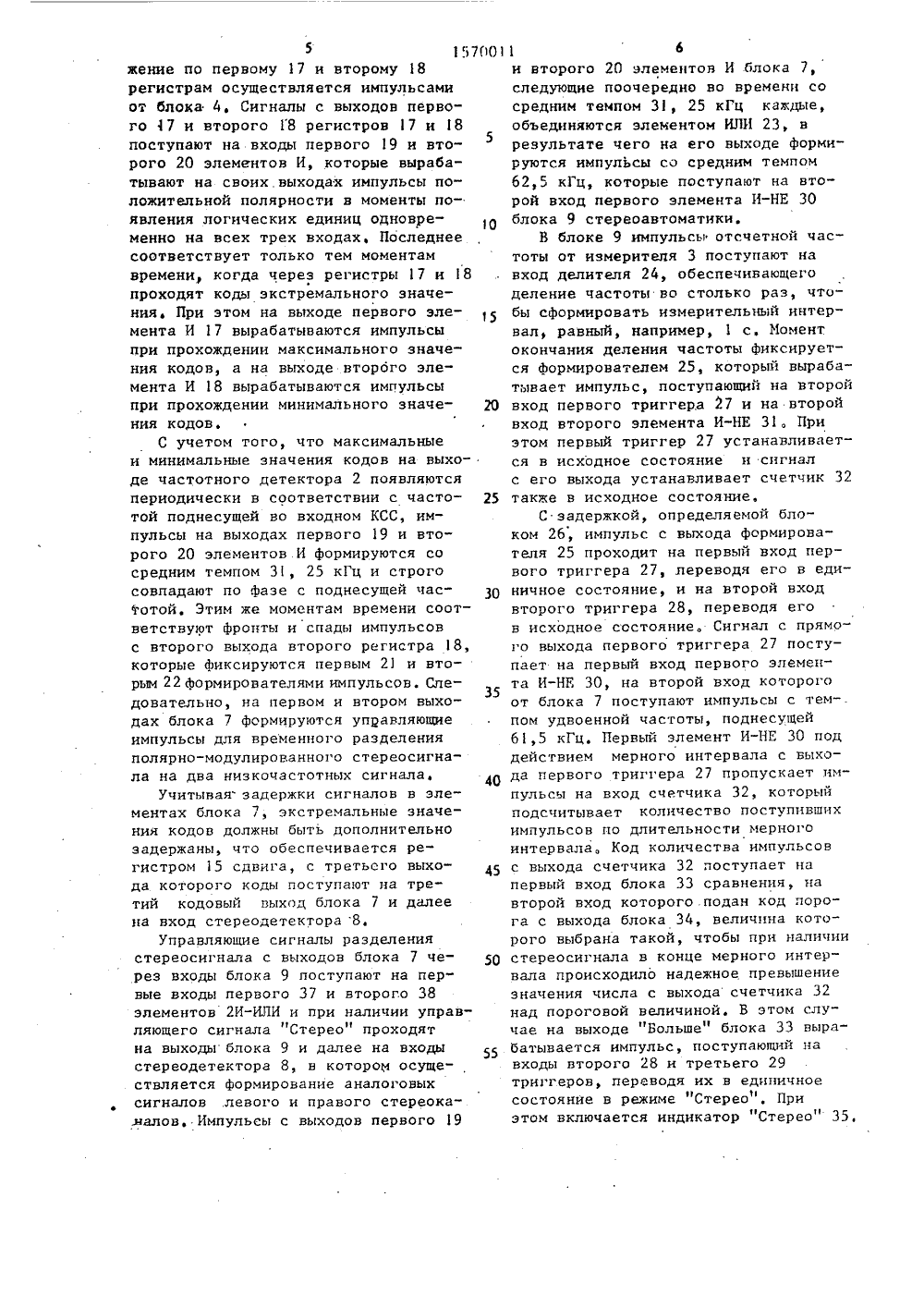

(51)5 Н 04 Н 5 САНИЕ ИЗОБРЕТ ВТО 8.1 ГОСУДАРСТВЕННЫЙ НОМИТЕТпо изОБ етенияд и отнРцтиямпРи гкнт сссР МУ СВОДЕТЕЙЬСТВ 1(57) Изобретение относится к радиотехнике и связи. Цель изобретения - повышение качеСтва воспроизводимых сигналов. Стереоприемник частотно-мо дулированных сигналов содержит высокочастотный блок 1, частотный детектор 2, состоящий из измерителя 3 периода, блока 4 управления и блока 5постоянной памяти, стереодекодер 6,состоящий из блока 7 выделения поднесущей частоты, стереодетектора 8,блока 9 стереоавтоматики и фильтров10 и 11 нижних частот, а также переменный резистор 12 .и усилители 13 и14 низкой частоты правого и левогоканалов, Цель достигается путем сбеспечения повышения стабильности обнаружения поднесущей частоты. 3 цл.Изобретение относится к радиотехнйкеи связи, может быть использовано в радиовещательной приемной стереофонической аппаратуре с полярноймодуляцией и является усовершенствованием изобретения по авт, св.:Ф 1328940.Цель изобретения - повыщение качества воспроизводимых сигналов путем повышения стабильности обнаружения поднесущей частоты.На фиг. 1 представлена структурнаяэлектрическая схема стереоприемникачастотно-модулированных сигналов;на фиг. 2 - структурная электрическаясхема блока выделения поднесущей частоты; на фиг. 3 - структурная электрическая схема блока стереоавтоматики.Стереоприемник частотно-модулированных сигналов содержит высокочас.-.тотный блок 1, частотный детектор 2,состоящий из измерителя 3 периода,блока 4 управления и блока 5 постоянной памяти, стереодекодер 6 состоящий из блока 7 выделения поднесущей. частоты,. стереодетектора 8 блока 9стереоавтоматики и первого 10 и второго 11 фильтоов нижних частот, переменный резистор 12, усилители 13 и14 низкой частоты правого и левогоканалов.Блок 7 выделения поднесущей частоты содержит регистр 15 сдвига, блок16 сравнения, первый 17 и второй 18регистры, первый 19 и второй 20 элементы И, первый 21 и второй 22 формирователи импульсов и элемент ИЛИ 23,Блок 9 стереоавтоматики содержитделитель 24 частоты, формирователь25 импульсов, блок 26 задержки первый-третий триггеры 27-29, первый 30и второй 31 элементы И-НЕ, счетчик32, блок 33 сравнения, блок 34 памяти, индикатор "Стерео" 35, индикатор"Моно" 36, первый .37 и второй 38 эле.менты 2 И-ИЛИ,Стереоприемник работает следующимобразом,До начала работы в блок 5 частотного детектора 2 должна быть записана двоичная информация в виде чисел,соответствующих значениям выходногонапряжения частотного детектора 2,В ячейки постоянной памяти необхсдимо записать М-разрядные двоичныечисла, определяющие крутизну диск риминационной характеристики и дна 5 О дов поступают на входы блока 16 сравнения, который формирует на своихвыходах импульсные сигналы "Больше"или "Меньше" в зависимости от значений кодов амплитуд на его входах.Сигналы "Больше" и "Меньше" с выходовблока 16 поступают на информационныевходы первого 17 и второго 18 регистров. Запись информации и ее продвипазон измеряемых частот частотногодетектора 2Входной сигнал после усиления ипреббразования по частоте путем гетеродинирования в высокочастотном бло-.ке 1 поступает на вход измерителя 3периода частотного детектора 2 Двоичные коды Ы длительности периодавходного сигнапа на промежуточнойчастоте Г с выхода измерителя 3под действием управляющих импульсовблока 4 поступают на адресный входблока 5 постоянной памяти, из ячееккоторого считываются М-разрядныекоды амплитуды выходного напряжениячастотного детектора 2, далее поступающие на кодовый вход блока 7 стереодекодера 6.После каждого считывания кодовс выхода блока. 5 с задержкой, определяемой блоком 4, осуществляютсязапись кодов в регистр 15 блока 7и их сдвиг для запоминания, Каждомумоменту считывания информации соответствует числовое значение кода,формируемое частотным детектором 2и соответствующее продетектированному входному ЧМ-сигналу. Таким обра,зом, на выходе частотного детектора 2 формируются коды амплитуд комплексного стереофонического сигнала(КСС ). Прн этом количество выборокамплитуд детектируемого сигнала наинтервале периода поднесущей частотыопределяется значением промежуточнойчастоты Г , на величину которойрассчитаны значения кодов перед записью их в ячейки блока 5 постояннойпамяти, и значением частоты опорного 4 Огенератора измерителя 3.В блоке 7 выделения поднесущейчастоты М-раэрядные коды продвигаются по регистру 15 импульсами от 45блока 4 и поочередно появляются навыходах с задержкой на один периодуправляющих импульсов, Незадержанныес первого выхода и задержанные наодин период с второго выхода регистра 15 К старших разрядов (КЙ 1) ко15700 5жение по первому 17 и второму 18регистрам осуществляется импульсамиот блока 4. Сигналы с выходов первого 3 7 и второго 18 регистров 17 и 18поступают на входы первого 19 и второго 20 элементов И, которые вырабатывают на своих выходах импульсы положительной полярности в моменты появления логических единиц одновременно на всех трех входах, Последнеесоответствует только тем моментамвремени, когда через регистры 17 и 18проходят коды экстремального значения. При этом на вьходе первого элемента И 17 вырабатываются импульсыпри прохождении максимального значения кодов, а на выходе вторбго элемента И 18 вырабатываются импульсыпри прохождении минимального значения кодовС учетом того, что максимальныеи минимальные значения кодов на выходе частотного детектора 2 появляютсяпериодически в соответствии с частотой поднесущей во входном КСС, импульсы на выходах первого 19 и второго 20 элементов.И формируются сосредним темпом 31, 25 кГц и строгосовпадают по фазе с поднесущей частотой, Этим же моментам времени соответствуют фронты и спады импульсовс второго выхода второго регистра 18,которые фиксируются первым 2 и вторым 22 формирователями импульсов. Сле 35довательно, на первом н втором выходах блока 7 формируются упоавляющиеимпульсы для временного разделенияполярно-модулированного стереосигнала на два низкочастотных сигнала,Учитывая задержки сигналов в элементах блока 7, экстремальные значения кодов должны быть дополнительнозадержаны, что обеспечивается регистром 15 сдвига, с третьего выхода которого коды поступают на третий кодовый выход блока 7 и далеена вход стереодетектора 8,Управляющие сигналы разделениястереосигнала с выходов блока 7 через входы блока 9 поступают на первые входы первого 37 и второго 38элементов 2 И-ИЛИ и при наличии управляющего сигнала "Стерео" проходятна выходы блока 9 и далее на входыстереодетектора 8, в котором осуществляется формирование аналоговыхсигналов .левого и правого стереока.налов, Импульсы с выходов первого 19 1 6и второго 20 элементов И блока 7,следующие поочередно во времени сосредним темпом 31, 25 кГц каждые, объединяются элементом ИЛИ 23, в результате чего на его выходе формируются импульсы со средним темпом б 2,5 кГц, которые поступают на второй вход первого элемента И-НЕ 30 блока 9 стереоавтоматики.В блоке 9 импульсы отсчетной частоты от измерителя 3 поступают на вход делителя 24, обеспечивающего деление частоты во столько раз, чтобы сформировать измерительный интервал, равный, например, 1 с. Момент окончания деления частоты фиксируется формирователем 25, который вырабатывает импульс, поступающий на второй вход первого триггера 27 и на второй вход второго элемента И-НЕ 3. При этом первый триггер 27 устанавливается в исходное состояние и сигнал с его выхода устанавливает счетчик 32 также в исходное состояние.С задержкой, определяемой блоком 26, импульс с выхода формирователя 25 проходит на первый вход первого триггера 27, лереводя его в единичное состояние, и на второй вход второго триггера 28, переводя его в исходное состояние, Сигнал с прямого выхода первого триггера 27 поступает на первый вход первого элемента И-НЕ 30, на второй вход которого от блока 7 поступают импульсы с тем-. пом удвоенной частоты, поднесущей б 1,5 кГц. Первый элемент И-НЕ 30 под действием мерного интервала с выхода первого триггера 27 пропускает импульсы на вход счетчика 32, который подсчитывает количество поступивших импульсов но длительности мерного интервала, Код количества импульсов с выхода счетчика 32 поступает на первый вход блока 33 сравнения, на второй вход которого подан код порога с выхода блока 34, величина которого выбрана такой, чтобы при наличии стереосигнала в конце мерного интервала происходило надежное превышение значения числа с выхода счетчика 32 над пороговой величиной. В этом случае на выходе "Больше" блока 33 вырабатывается импульс, поступающий на входы второго 28 и третьего 29 триггеров, переводя их в единичное состояние в режиме пСтерео , При этом включается индикатор "Стерео" 35, 1570011Очередной импульс с выхода формирователя 25, определяющий вместе сделителем 24 длительность мерного интервала, приводит к установке в исходное состояние первого триггера 275и счетчика 32. Далее процесс повторяется аналогично рассмотренному, Приэтом импульс с выхода второго элемента И-пЕ 31 не проходит на его выходи на первый вход третьего триггера 29, так как на еговтором входе .действует запирающий сигнал с инверсного выхода второго триггера 28. Этимобеспечивается неизмененное состояние третьего триггера 29 на все время приема стереосигнала,При приеме монофонического сигнала с выхода блока 7 на второй входпервого элемента И-НЕ 30 блока 9 импульсные сигналы следуют с частотойповторения, в среднем существенноменьшей значения удвоенной частотыподнесущей. В этом случае к концумерного интервала в блоке 33 не происходит превьппение порогового уровня и второй триггер 28 остается висходном состоянии к моменту появления очередного импульса с выходаформирователя 25, который проходит 30через второй элемент И-НЕ 31 на первый вход третьего триггера 29 и переводит его также в исходное состояние,Индикатор "Стерео" 35 выключается,Управляющий сигнал с инверсного выхода третьего триггера 29 включаетиндикатор "Моно" 36 и поступает начетвертые входы первого 37 и второго38 элементов 2 И-ИЛИ, на третьи входы которых поступают управляющие импульсы с выхода блока 4, которые проходят на выходы элементов 2 И-ИЛИ 37и 38 и на выходы блока 9, и далее навходы стереодетектора 8 одновременно, Этим обеспечивается формированиеаналоговых сигналов монопрограммы,Сигналы с выходов стереодетектора 8 проходят через первый 10 и второй 11 фильтры, которые окончательно отфильтровывают полезные сигналы от помех и обеспечивают компенсацию низкочастотных, искажений, возникающих в стереодетекторе ключевого типа, работающем без восстановления поднесущей частоты стереосигнала. Отфильтрованные и усиленные усилителями 13 и 14 сигналы левого и правого каналов воспроизводятся, например, ромкоговорителями.Переменный резистор 12, включенный между выходами первого 10 и второго 11 фильтров, обеспечивает установку глубины стереоэффекта при воспроизведении и величину переходного затухания: между каналами,Формула и з о б р е т е н и яСтереоприемник частотно-модулированных сигналов по пп. 1 и 4 авт,св. У 1328940, о т л и ч а ю щ и й с я тем, что, с целью повьппения качества воспроизводимых сигналов путем повышения стабильности обнаружения поднесущей частоты, дополнительный выход блока выделения поднесущей частоты соединен с дополнительным входом блока стереоавтоматики, а в блок выделения поднесущей частоты введены первый и второй формирователи импульсов и элемент ИЛИ, при этом второй вход второго элемента И соединен с входами первого и второго формирователей импульсов, выходы которых являются соответственно третьим и дополнительным выходами блока выделения поднесущей частоты, а выходы первого и второго элементов И соединены с соответствующими входами элемента ИЛИ, выход которого является вторым выходом блок выделения поднесущей частоты,1570011 Составитель М, Перерушеваор Н. Лазаренко Техред Л,Сердюкова Корректор 3, Лончакова КНТ ССС оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 Заказ 1459 Тираж 5 9 ВНИИПИ Государственного комитета по изобретениям 113035, Москва, Ж, Раушская н
