Формирователь контрольного стереосигнала

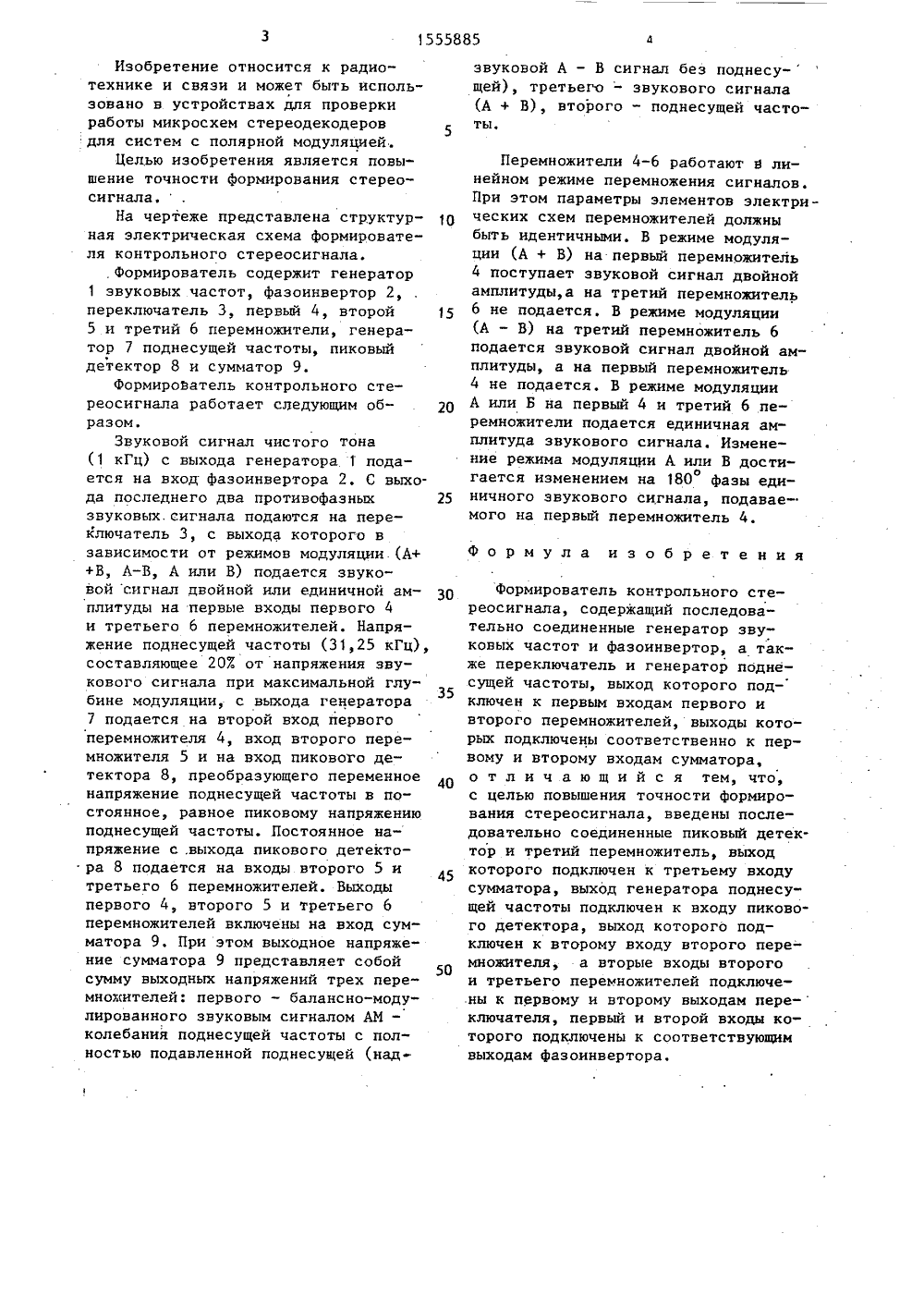

СОЮЗ СОЕЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 Н 04 Н 500 ЛИС ИЗОБРЕ ИДЕТЕЛЬСТВУ НИ Й АВТОРСН(54) ФОРМИРОВАТЕЛРЕОСИГНАЛА РОЛ ТЕтся к радио-зобретенияирования стель содержит ышен точности фор Формироват реосиг ОСУДАРСТ 8 ЕННЫЙ НОМИТЕ ИЗОБРЕ%КИЯМ И (ЛЙРЫТ ПРИ ПНТ СССР57) Изобретение отно ехнике и связи. Цель 2г-р 1 звуковых частот, фазоинвертор 2, переключатель 3, перемножители 4- 6, г-р 7 поднесущей частоты, пиковый детектор 8 и сумматор 9. Из звукового сигнала чистого тона г-ра 1 фазоинвертор 2 формирует два противофазных звуковых сигнала, которые через переключатель 3 поступают на перемножители 4 и 6. Сигнал г-ра 7 поступает также на перемножители 4 и 5 непосредственно, а на другие входы перемножителей 5 и 6 - через детектор 8. Полученные напряжения с пере- множителей 4-6 поступают на сумматор 9, формирующий выходной сигнал. Цель достигается введением перемножителя 6 и детектора 8. 1 ил.20 Изобретение относится к радиотехнике и связи и может быть использовано в устройствах для проверки работы микросхем стереодекодеров5 для систем с полярной модуляциейЦелью изобретения является повышение точности формирования стерео- сигнала..На чертеже представлена структурная электрическая схема формирователя контрольного стереосигнала.Формирователь содержит генератор 1 звуковых частот, фазоинвертор 2, переключатель 3, первый 4, второй 15 5 и третий 6 перемножители, генератор 7 поднесущей частоты, пиковый детектор 8 и сумматор 9.Формирователь контрольного стереосигнала работает следующим образом.Звуковой сигнал чистого тона (1 кГц) с выхода генератора 1 подается на вход фазоинвертора 2. С выхода последнего два противофазных 25 звуковых. сигнала подаются на переключатель 3, с выхода которого в зависимости от режимов модуляции (А+ +В, А-В, А или В) подается звуковой сигнал двойной или единичной амплитуды на первые входы первого 4 и третьего 6 перемножителей. Напряжение поднесущей частоты (31,25 кГц), составляющее 207 от напряжения звукового сигнала при максимальной глубине модуляции, с выхода генератора 7 подается на второй вход первого перемножителя 4, вход второго пере- множителя 5 и на вход пикового детектора 8, преобразующего переменное 40 напряжение поднесущей частоты в постоянное, равное пиковому напряжению поднесущей частоты. Постоянное напряжение с,выхода пикового детектора 8 подается на входы второго 5 и 45 третьего 6 перемножителей. Выходы первого 4, второго 5 и третьего 6 перемножителей включены на вход сумматора 9. При этом выходное напряжение сумматора 9 представляет собой сумму выходных напряжений трех пере- множителей: первого - балансно-модулированного звуковым сигналом АМ - колебания поднесущей частоты с полностью подавленной поднесущей (надзвуковой А - В сигнал без поднесу-щей), третьего - звукового сигнала (А + В), второго - поднесущей частоты.Перемножители 4-6 работают в линейном режиме перемножения сигналов. При этом параметры элементов электрических схем перемножителей должны быть идентичными. В режиме модуляции (А + В) на первый перемножитель 4 поступает звуковой сигнал двойной амплитуды,а на третий перемножитель 6 не подается. В режиме модуляции (А - В) на третий перемножитель 6 подается звуковой сигнал двойной амплитуды, а на первый перемножитель 4 не подается. В режиме модуляции А или Б на первый 4 и третий 6 перемножители подается единичная амплитуда звукового сигнала. Изменение режима модуляции А или В достиогается изменением на 180 фазы единичного звукового сигнала, подаваемого на первый перемножитель 4.Формула изобретенияформирователь контрольного стереосигнала, содержащий последовательно соединенные генератор звуковых частот и фазоинвертор, а также переключатель и генератор поднесущей частоты, выход которого подключен к первым входам первого и второго перемножителей, выходы которых подключены соответственно к первому и второму входам сумматора, о т л и ч а ю щ и й с я тем, что, с целью повышения точности формирования стереосигнала, введены последовательно соединенные пиковый детектор и третий перемножитель, выход которого подключен к третьему входу сумматора, выход генератора поднесущей частоты подключен к входу пикового детектора, выход которого подключен к второму входу второго пере- множителя, а вторые входы второго и третьего перемножителей подключе.ны к первому и второму выходам переключателя, первый и второй входы которого подключены к соответствующим выходам фазоинвертора.
