Способ восстановления стереофонического цифрового сигнала, закодированного кодом, обнаруживающим блоки ошибок длительностью не более n символов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1555884
Авторы: Гитлиц, Добровольский, Зеленин, Попов, Худяков
Текст

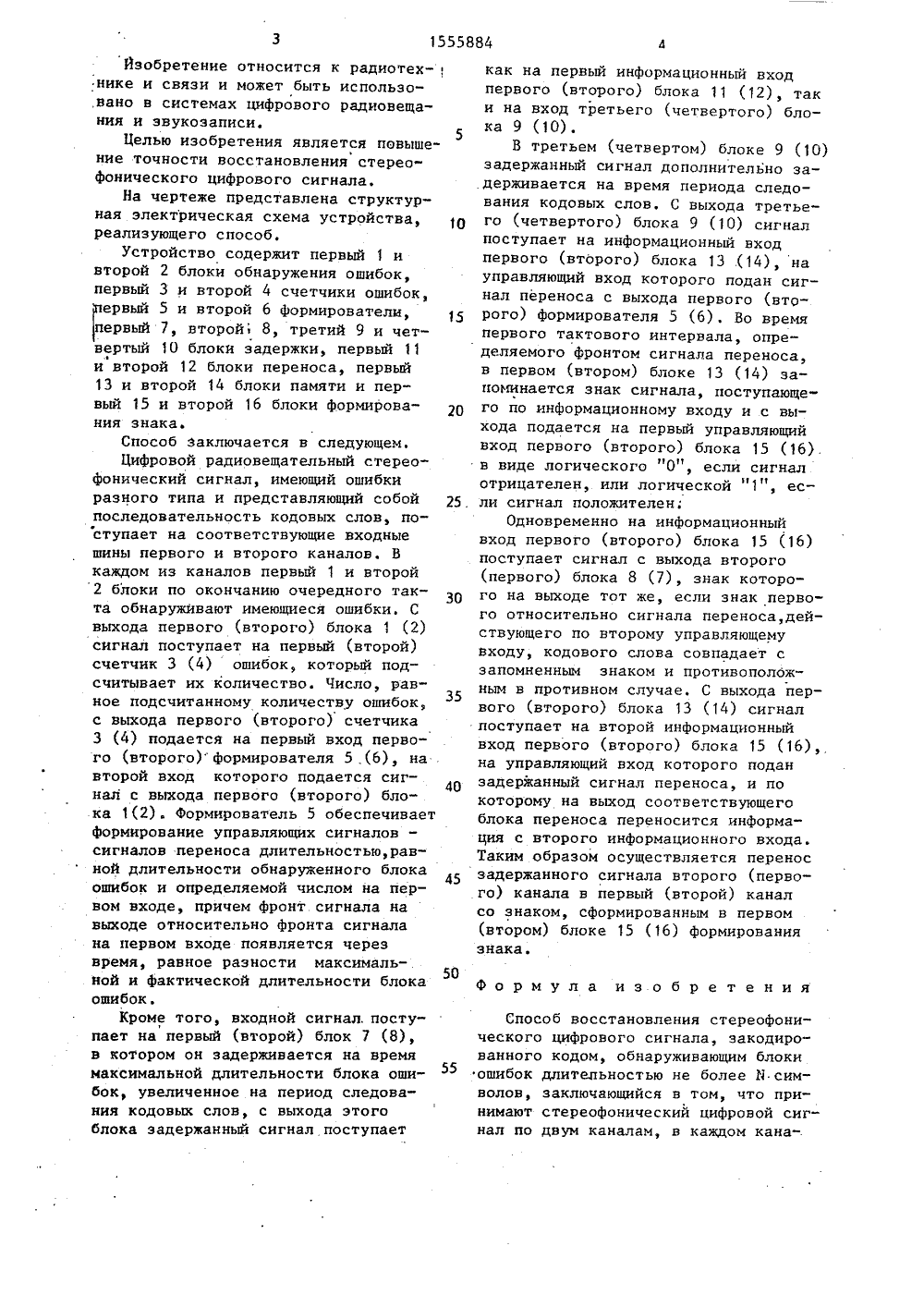

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 00 151)5 Н 04 ч:.6 г,"1 И СЦС). Сущност тановления СЦ ом, содержащи етствующие вх ь данного способа вос- С поясняется устройст два канала, на соотл. 9 13 лектрот нический упает радиове ий ошибки раз,Ю,Зеленин, В.В.Доопов и А.А.Худяляющии собои и довых слов. Эт 88,8)ифровой в двух каналах 1 и 2 обнаружен 3 и 4 ОшибОк, ф блоков 7, 8, 9 ов 11 и 12 пер 4 памяти и бло вания знака. По ошибок в одномигается за сч обработки пенгейма. д. Э.О52,ст но задержаннвого) кана адиония -нак каналпервом торо ления сигнала 1 ил.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН(71) Московский зинститут связи(56) Применение цсигналов. / Под рМ.: Мир, 1980, с,(54) С 110 СОБ ВОССТАНОВЛЕНИЯ СТЕРЕОФОНИЧЕСКОГО ЦИФРОВОГО СИГНАЛА, ЗАКОДИРОВАННОГО КОДОМ, ОБНАРУЖИВАЮЩИМБЛОКИ ОШИБОК ДЛИТЕЛЬНОСТЬЮ НЕ БОЛЕЕИ СИМВОЛОВ(57) Изобретение относится к ртехнике и связи, Цель изобретеповышение точности восстановстереофонического цифрового ДНЫЕ ШИНЫ КОТОРЫХ ПО щательный СЦС, именого типа и представследовательность кот СЦС преобразуетсясостоящих из блоков ия ошибок, счетчиков ормирователей 5 и б, и 10 задержки, блоеноса блоков 3 и ков 15 и 16 формиросле обнаружения блокаиз каналов цель до-. ет осуществления пере го сигнала второго ла в первый (второй)сформированным в Сблоке ФормированияИзобретение относится к радиотех-, нике и связи и может быть использо,вано в системах цифрового радиовещания и звукозаписи.Целью изобретения является повышение точности восстановления стереофонического цифрового сигнала.На чертеже представлена структурная электрическая схема устройства, реализующего способ.Устройство содержит первый 1 и второй 2 блоки обнаружения ошибок, первый 3 и второй 4 счетчики ошибок,ервый 5 и второй 6 Формирователи, первый 7, второй 1 8, третий 9 и четвертый 10 блоки задержки, первый 11 и второй 12 блоки переноса, первый 13 и второй 14 блоки памяти и первый 15 и второй 16 блоки формирования знака.Способ заключается в следующем.Цифровой радиовещательный стереофонический сигнал, имеющий ошибки разного типа и представляющий собой 25 последовательность кодовых слов, поступает на соответствующие входные шины первого и второго каналов. В каждом из каналов первый 1 и второй 2 блоки по окончанию очередного такта обнаруживают имеющиеся ошибки, С выхода первого (второго) блока 1 (2) сигнал поступает на первый (второй) счетчик 3 (4) ошибок, который подсчитывает их количество. Число, рав"35 ное подсчитанному количеству ошибок, с выхода первого (второго) счетчика 3 (4) подается на первый вход первого (второго) Формирователя 5 (6), на второй вход которого подается сигнал с выхода первого (второго) блока 1(2). Формирователь 5 обеспечивает Формирование управляющих сигналов - сигналов переноса длительностью,равной длительности обнаруженного блока ошибок и определяемой числом на первом входе, причем фронт сигнала на выходе относительно Фронта сигнала на первом входе появляется через время, равное разности максимальной и фактической длительности блока ошибок.Кроме того, входной сигнал. поступает на первый (второй) блок 7 (8), в котором он задерживается на время максимальной длительности блока оши 55 бок, увеличенное на период следования кодовых слов, с выхода этого блока задержанный сигнал поступает как на первый информационный вход первого (второго) блока 11 (12), так и на вход третьего (четвертого) блока 9 (10).В третьем (четвертом) блоке 9 (10) задержанный сигнал дополнительно задерживается на время периода следования кодовых слов, С выхода третьего (четвертого) блока 9 (10) сигнал поступает на информационный вход первого (второго) блока 13 (14), на управляющий вход которого подан сигнал переноса с выхода первого (второго) Формирователя 5 (6). Во время первого тактового интервала, определяемого Фронтом сигнала переноса, в первом (втором) блоке 13 (14) запоминается знак сигнала, поступающего по информационному входу и с выхода подается на первый управляющий вход первого (второго) блока 15 (16), в виде логического "0", если сигнал отрицателен, или логической "1", если сигнал положителен.Одновременно на информационный вход первого (второго) блока 15 (16) поступает сигнал с выхода второго (первого) блока 8 (7), знак которого на выходе тот же, если знак первого относительно сигнала переноса,действующего по второму управляющему входу, кодового слова совпадает с запомненным знаком и противоположным в противном случае. С выхода первого (второго) блока 13 (14) сигнал поступает на второй информационный вход первого (второго) блока 15 (16) на управляющий вход которого подан задержанный сигнал переноса, и по которому на выход соответствующего блока переноса переносится информация с второго информационного входа. Таким образом осуществляется перенос задержанного сигнала второго (первого) канала в первый (второй) канал со знаком, сформированным в первом (втором) блоке 15 (16) формирования знака.Формула изобретенияСпособ восстановления стереофонического цифрового сигнала, закодированного кодом, обнаруживающим блоки ошибок длительностью не более Л символов, заключающийся в том, что принимают стереофонический цифровой сигнал по двум каналам, в каждом кана-.Заказ 564 Тир ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Иосква, 3-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 15558 ле обнаруживают блоки ошибок и измеряют их длительность М, формируют сигнал, переноса, по длительности равный длительности блока ошибок и за- . держанный относительно блока ошибок5 на время, равное (М-М)о, где Й длительность символов стереофонического цифрового сигнала, а стереофонический цифровой сигнал в каждом канале последовательно задерживают на время И 3 + Т, где Т - период следования слов стереофонического цифрового сигнала, и на время Т, о тл и ч а ю щ и й с я тем, что, с целью повышения точности восстановления стереофонического цифрового сигнала, после обнаружения блока ошибок 84 6в одном из каналов за время действия,сигнала переноса в этом канале определяют полярность стереофоническогоцифрового сигнала, задержанного навремя Ио, + Т в другом канале, и запоминают ее, в первом канале на длительность сигнала переноса стереофонический цифровой сигнал, задержан"ный на время Мь + 2 Т, заменяют сте"реофоническим цифровым сигналом дру".гого канала, задержанным на то жевремя, с полярностью стереофонического цифрового сигнала первого канала,если она совпадает с запомненнойполярностью другого канала или с про-,тивоположной полярностью в противномслучае,
СмотретьЗаявка
4292819, 03.08.1987
МОСКОВСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ
ГИТЛИЦ МАКСИМ ВЛАДИМИРОВИЧ, ЗЕЛЕНИН АЛЕКСАНДР ЮРЬЕВИЧ, ДОБРОВОЛЬСКИЙ ВАЛЕРИАН ВЛАДИМИРОВИЧ, ПОПОВ ОЛЕГ БОРИСОВИЧ, ХУДЯКОВ АНДРЕЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H04H 5/00
Метки: блоки, более, восстановления, длительностью, закодированного, кодом, обнаруживающим, ошибок, сигнала, символов, стереофонического, цифрового
Опубликовано: 07.04.1990
