Номер патента: 1838883

Опубликовано: 30.08.1993

Авторы: Милехин, Полятыкин

МПК: H04H 5/00

Метки: стереодекодер

...стереосигнал поступаетна вход 4 стереодекодера, содержащегосуммарно-разностный преобразователь 1,35 состоящий из четырехквадрантного перемножителя 2, выходы которого являются выходами стереодекодера, между которымивключен корректирующий фильтр 3. Этотфильтр осуществляет коррекцисо разност 10 ного сА - В) сигнала при приеме сигналов сполярной модуляцией сфиг. 2,а), При этом навторой вход перемнокителя 2 подается свыхода 13 опорное напряжение поднесущей частоты 31, 25 кГц, которое формирует 45 ся блоком восстановления поднесущейчастоты. В этом режиме все переключатели19, 21 и 23 находятся во втором положении(И), напряжение питания через переключатель 19 подано на квадратор б, электронные50 ключи 16 и 20 замкнуты, делители частоты17 и...

Номер патента: 1555885

Опубликовано: 07.04.1990

Авторы: Антонов, Костюнин, Милехин, Полятыкин, Сафонов

МПК: H04H 5/00

Метки: контрольного, стереосигнала, формирователь

...на первые входы первого 4 и третьего 6 перемножителей. Напряжение поднесущей частоты (31,25 кГц), составляющее 207 от напряжения звукового сигнала при максимальной глубине модуляции, с выхода генератора 7 подается на второй вход первого перемножителя 4, вход второго пере- множителя 5 и на вход пикового детектора 8, преобразующего переменное 40 напряжение поднесущей частоты в постоянное, равное пиковому напряжению поднесущей частоты. Постоянное напряжение с,выхода пикового детектора 8 подается на входы второго 5 и 45 третьего 6 перемножителей. Выходы первого 4, второго 5 и третьего 6 перемножителей включены на вход сумматора 9. При этом выходное напряжение сумматора 9 представляет собой сумму выходных напряжений трех пере- множителей:...

Номер патента: 1506563

Опубликовано: 07.09.1989

Авторы: Кочанов, Милехин, Полятыкин

МПК: H04H 5/00

Метки: блок, перемножителей, функций

...преобразование ток-напряжение на выходеквадратора 1 (исключен резистор нагрузки квадратора), а выходное напряжение фазового детектора 2 равнонулю. Это позволяет расширить диапазон входного сигнала блока, уменьшить мицимальцое цапряжецие источника питания,Формула и з о б р е т е н и я Блок перемножителей функций, содержащий последовательно соединенные 1 Окнадратор и фазовый детектор, приэтом квадратор содержит восемь транзисторов, два диода, четыре резистораи дна источника тока, объединенныебазы первого и второго и объединенцые базы третьего и четвертого транзисторов являются сигнальным входомблока перемцожителей функций, эмиттеры пятого и шестого и коллектор второго транзисторов соединены между собой, эмиттеры седьмого и...

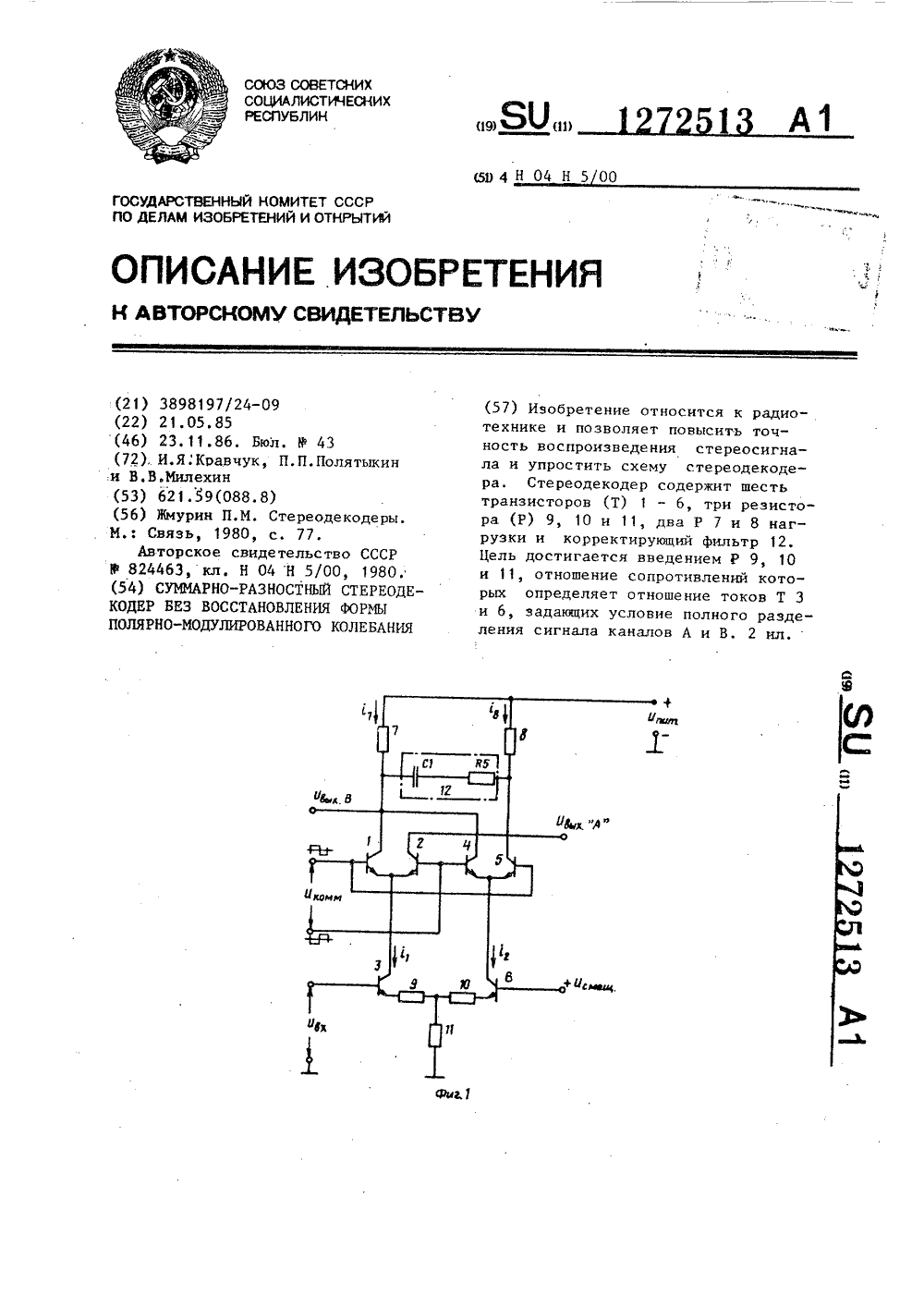

Номер патента: 1272513

Опубликовано: 23.11.1986

Авторы: Кравчук, Милехин, Полятыкин

МПК: H04H 5/00

Метки: восстановления, колебания, полярно-модулированного, стереодекодер, суммарно-разностный, формы

...и второмрезисторах 7 и 8 уровни суммарногосигнала синфазны и пропорциональны10 (1 с, - 1 сг ) /2, а уровни разностногосигнала противофазны и пропорциональны (, ) =1 р, + 1 Р,2 ц, Корректирующий фильтр 12,включенный дифференциально между первым ивторым резисторами 7 и 8, осуществляет коррекцию противофазного разностного сигнала, оставляя неизменнымсуммарный сигнал. Для коррекции разностного сигнала необходимо выдержать соотношенияК 7 = К 8 2 К 12;-3с кор = С 12К 12 = 1,018610 с,где К 7 и К 8 - сопротивление первого25 и второго резисторов7 и 8;К 12- активная составляющаясопротивления корреКтирующего фильтра 12;С 12 - емкостная составляющаякорректирующего фильтра 12.В результате коррекции уровеньразностного сигнала уменьшается впять...

Номер патента: 1223384

Опубликовано: 07.04.1986

Авторы: Кравчук, Милехин, Полятыкин

МПК: H04H 5/00

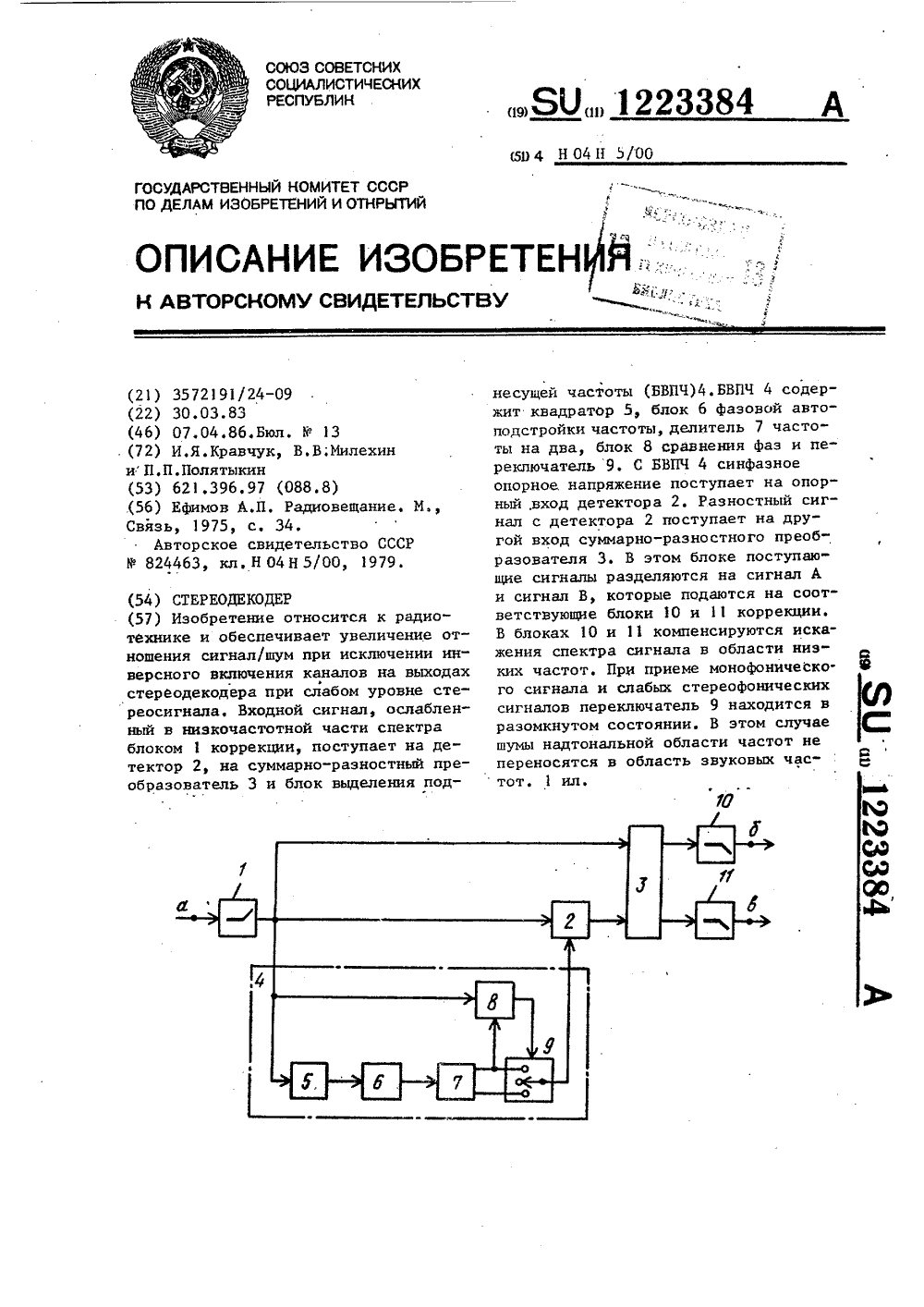

Метки: стереодекодер

...знака. Под действием управляющего напряжения переключатель 9из исходного положения, в которомон находится при отсутствии управляющего напряжения, переводится в соответствующее крайнее положение (верхнее или нижнее),Например, при положительном знаке управляющего напряжения, когда фазы сигналов на входах блока 8 синфаз.ны, переключатель 9 устанавливаетсяв верхнее положение, Если же фазы сигналов на блоке 8 противофазны,то управляющее напряжение отрицательно и переключатель 9 устанавливается в нижнее положение. Таким образом, на опорный вход детектора 2 может поступать только синфазное опорное напряжение, Разностный сигнал (А-В), выделенный детектором 2, и суммарный сигнал (А+В), содержащийся в комплексном стереосигнале, разделяются...

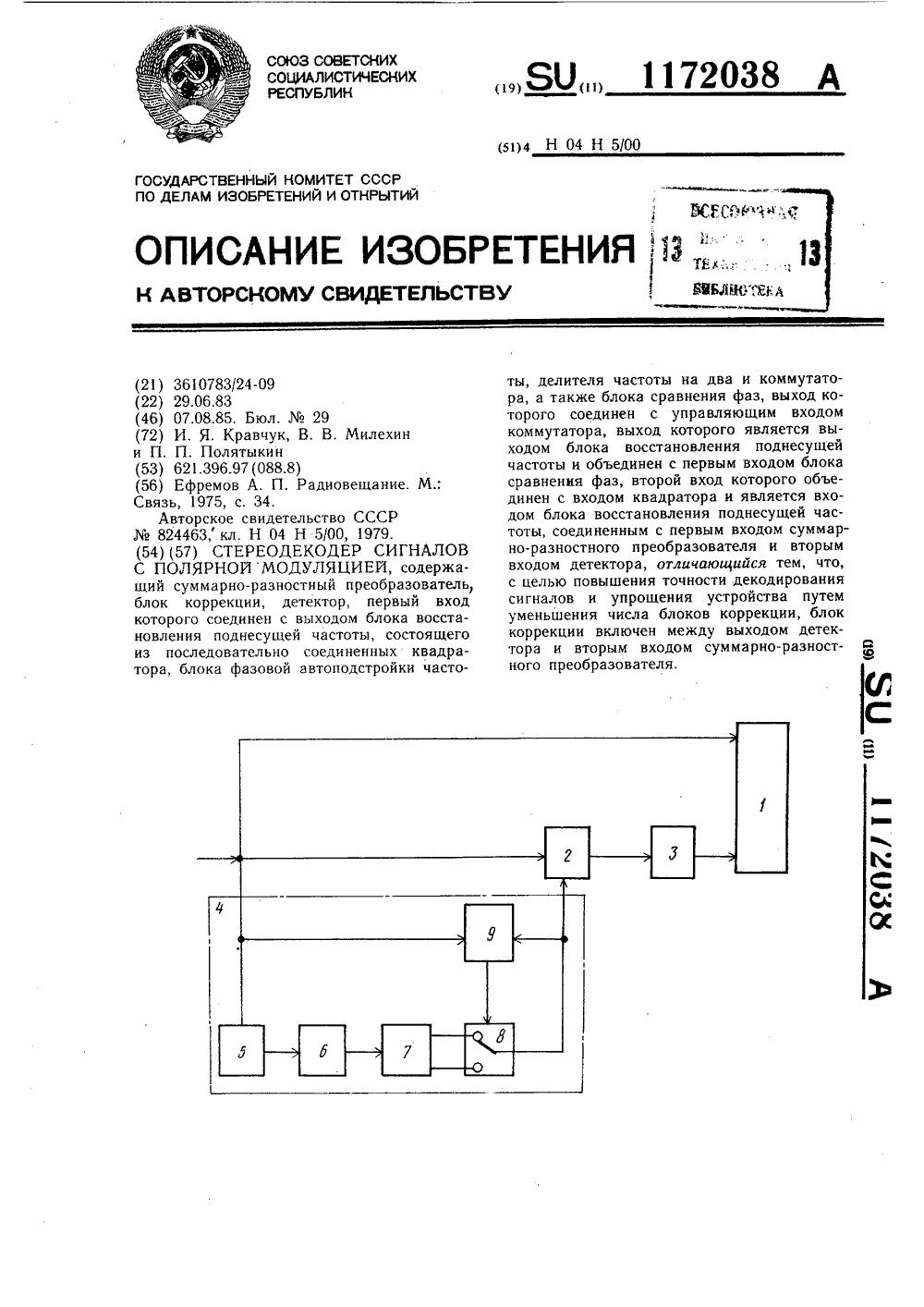

Номер патента: 1172038

Опубликовано: 07.08.1985

Авторы: Кравчук, Милехин, Полятыкин

МПК: H04H 5/00

Метки: модуляцией, полярной, сигналов, стереодекодер

...детектора и вторым входом суммарно-разностного преобразователя,1172038 1Изобретение относится к радиотехнике и связи и может быть использовано в радиовещательных устройствах при приеме сигналов стереофонического вещания. Целью изобретения является повышение точности декодирования сигналов и упрощение устройства путем уменьшения числа блоков коррекции. На чертеже приведена структурная электрическая схема стереодекодера сигналов с полярной модуляцией. Стереодекодер содержит суммарно разностный преобразователь 1, детектор 2, блок 3 коррекции и блок 4 восстановления поднесущей, соержащий квадратор 5, блок 6 фазовой автоподстройки частоты, делитель 7 частоты на два, коммутатор 8 и блок 9 сравнения фаз. 2Стереодекодер сигналов с полярной...

Номер патента: 1131956

Опубликовано: 30.12.1984

Авторы: Бяльский, Машай, Полятыкин, Шароваров

МПК: E01B 29/24

Метки: звеносборочная, линия

...- то же, позиции выбраковки шпал и накопления годных шпал; на фиг. 4 - то же, позиции раскладки подкладок и установки закладных болтов и укладки рельсов с установкой клеммных болтов; на фиг. 5 - то же, позиции укладки рельсов и затяжки клеммных и закладных болтов; на фиг. 6 - устройство очистки отверстий с закладными болтами и шпала, разрез; на фиг. 7 - сопла устройства очистки отверстий с закладными болтами; на фиг. 8 - разрез А-А на фиг. 3.Звеносборочная линия содержит звеноразборочные и звеносборочные позиции с соответствующей технологической оснасткой, а именно позицию 1 очистки отверстий с закладными болтами в шпалах, на которую поступают старогодные звенья рельсошпальной решетки железнодсрожного,пути.Устройство для очистки...

Номер патента: 824463

Опубликовано: 23.04.1981

Авторы: Кравчук, Малышев, Милехин, Полятыкин

МПК: H04H 5/00

Метки: стереодекодер

...поднесущей частоты, в квадрагоре 5 возводится в квадрат (фиг, 2 в) спомощью блока 6 фаэовой автоподстройки осуществляется выделение удвоеннойподнесущей частоты (фиг, 2 г) и, затем,на делителе 7 - деление ее попонам(фиг. 2 д). Синфазный либо противофазиый сигнал одного из выходов делителя7 поступает на переключатель 8 и далеена опорный вход детектора 2 и другойвход блока 4 сравнения, В случае несовпадения фаз поднесушей частоты на входе и выходе контура выделения поднесущей частоты, которое может возникнутьиэ-за неопределенности оценки фазы в180 в результате возведения в квадрат,блок 4 сравнения вырабатывает управляющий сигнал для переключателя 8, который переключает опорный вход детектора 2 к другому (прогивофазному) выходу...
