H03K 3/02 — генераторы, отличающиеся по типу схемы или прочими средствами, используемыми для формирования импульсов
Ждущий генератор
Номер патента: 1037418
Опубликовано: 23.08.1983
Авторы: Бакалинский, Бичуков, Хлонь
МПК: H03K 3/02
...времязадающий конденсатор 3 заряжен о начального напряженияО 40о со,вых м-и ына неинвертирующем входе 6 мпаратора 1 устанавливается напряжение Оо =ОВыв, а на инвертирующем +ОВЫХ 1 ВЫХ 12 ВЫХ.Ц2ВЫХ 2 ВЫХ 1/ ВЬ 1 Х 1Р 1 где 1 й 1+ Р 2 Р и = 2 Р 1+В 2 ,. А 1, Я 2 - сопротивление резисторов б и 7 делителя 5. При этом энергопотребление пред-. лагаемого устройства, как и известно(6)45 ЕЫХ 8 еых 1 ЕЬи 12 го определяется только энергопотреблением логических элементов 8,9,11 ,и 12.При поступлении положительного импульса (логической ь 1" ) на шину 10 на выходе элемента 9 устанавливается логический "0"(О", )а на .компаратор 1 поступает напряжение питания, равноееыз)так как напряжение Ц;, на инвертирующем входе компаратора 1 в начальный момент...
Генератор импульсов
Номер патента: 1046918
Опубликовано: 07.10.1983
Автор: Турченков
МПК: H03K 3/02
...базы (ток источника 11) и коллектораток источника 1). При этом, ограничитель 7 напряжения, шунтиронанный входной цепью транзистора 10, тока не потребляетПо мере заряда конденсатора 5 возрастает напряжение на эмиттере, а следовательно, и на базе транзистора 10. Во время заряда конденсатора 5 диод б заперт обратно смещающим падением напряжения на участке коллектор-эмиттер транзистора 10,Напряжение, воздействующее на пороговый элемент 4, равно сумме напря.- жений на конденсаторе и на .участке коллектор-эмиттер транзистора 10.Когда напряжение на конденсаторе 5 приблизится к уровню ограничения ограничителя 7, уменьшается базовый ток транзистора 10 за счет уменьшения напряжения, прикладываемого к его базо-эмиттерному переходу ) и...
Генератор импульсов
Номер патента: 1054892
Опубликовано: 15.11.1983
Автор: Турченков
МПК: H03K 3/02
...- схема с расвиренным диапазоном регулируемых частот; на Фиг. 3 - схема получения надвух выходах импульсных последовательностей, сдвинутых на 180 по Фазе; на Фиг. 4 " схема генератора импульсов в ждущем режиме.Генератор импульсов содержит источник тока, полученный, например, путем использования источника 1 напряжения и резистора 2, пороговый элемент 3 с "отрицательным" сопротивлением, в качестве которого может быть использован любой активный двухполюсник управляемый напряжением, например, динистор (или тиристор со стабилитроном в цепи связи управляющего электрода с анодом), подключен3 054892 4 ный последовательно ис 1 эчнику тока, база"эмиттерйому переходуи увеличи" конденсатор 4, подключенный первым : вается сопротивление участка...
Генератор импульсов
Номер патента: 1054893
Опубликовано: 15.11.1983
Авторы: Берзиньш, Волков, Садовов, Шиманович
МПК: H03K 3/02
...зашувтирован замыкающим. контактом реле, и цепи обмотки которого он включен,На чертеже приведена принципиальная схема предлагаемого генератора импульсов.Генератор содержит обмотки реле 1 в 2, последовательно с которыми в прово- дящем направлении включены динисторы 3 и 4, резисторы. 5 и 6. В . цепи обмоткиЮ первого реле 1 включен размыкающий контакт 7 второго реле 2, а в цепи обмотки второго реле 2 включен замыкающий контакт 8 первого реле 1. Параллельно цепям, состоящим из дннистора и обмотки45 93 2.реле, подключены времязадаюшие конденсаторы 9 и 10, а каждый из резисторов5, 6 и динисторов 3, 4 звшунтирован замыкающим контактом 1114 тогореле, в цепи обмоток которого включенысоответствующие динисторы и резисторы,Генератор работает...
Генератор импульсов

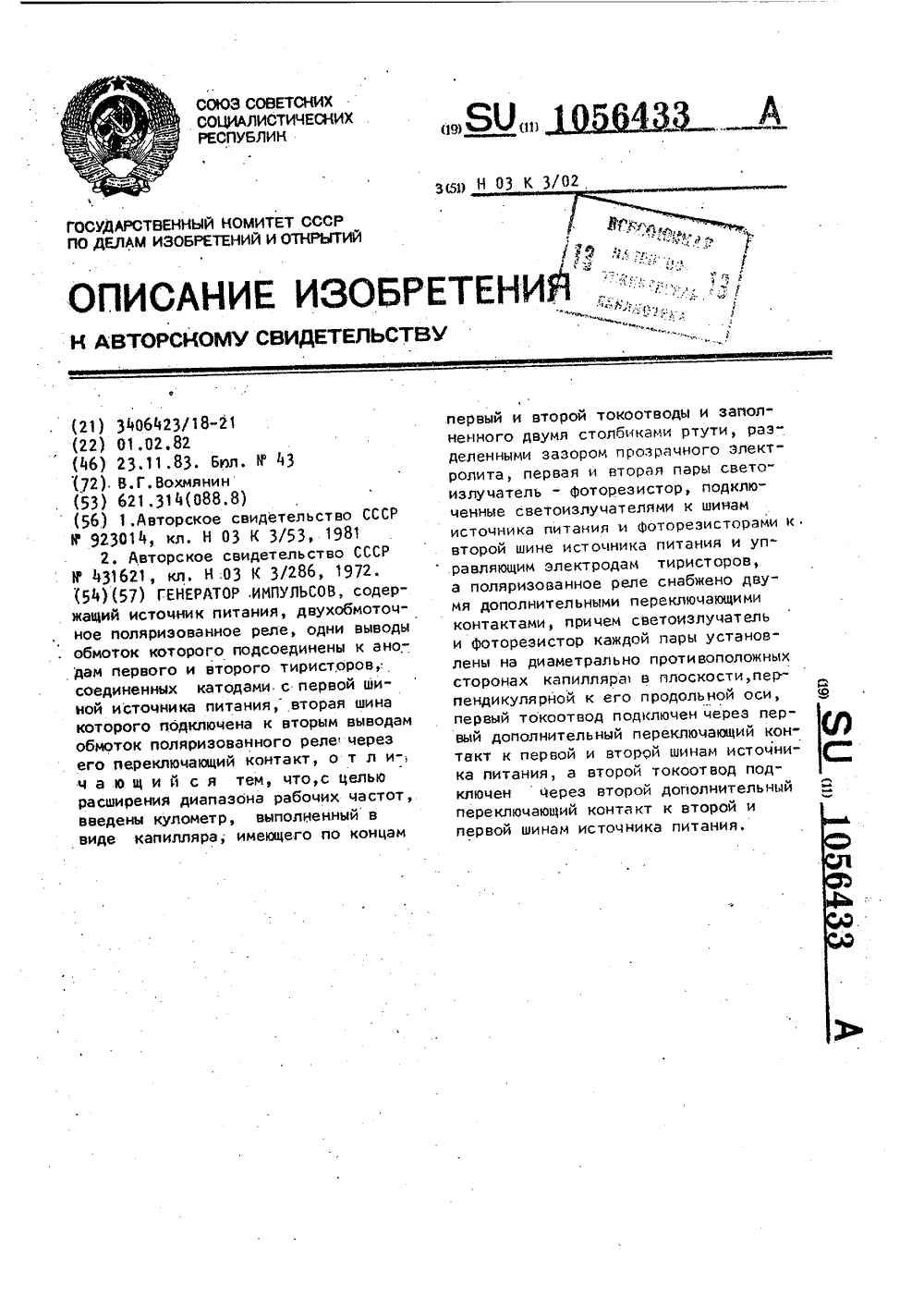

Номер патента: 1056433
Опубликовано: 23.11.1983
Автор: Вохмянин
МПК: H03K 3/02
...двумя столбиками ртути, разделенными зазоромпрозрачного электролитапервая ивторая пары светоизлучатель - фоторезистор, подключенные светоизлучателями к шинам источника питания ифоторезисторами к второй шине источника питания и управляющим электродам первого и второго тиристоров,а поляризованное реле снабжено двумя дополнительными переключающимиконтактами, причем светоизлучательи фоторезистор каждой пары установ, лены на диаметральо противоположных сторонах капилляра в плоскости,перпендикулярной к его продольнойоси, первый токоотвод подключен черезпервый дополнительный переключающий контакт к первой и второй шинам источника питания, а второй токоотвод подключен через второй дополнительный переключающий контакт к второй и первой...
Генератор импульсов с милливольтовым напряжением питания максимчука
Номер патента: 1064428
Опубликовано: 30.12.1983
Автор: Максимчук
МПК: H03K 3/02
Метки: генератор, импульсов, максимчука, милливольтовым, напряжением, питания
...генератор импульсов. с милливоль. 5 напряжения на обмотке 3 передаются черезтовь 1 м напряжением питания на туннельномобмотку 5 на базу транзистора 1 в фазе, .диоде, содержащий внешций 1,С.контур 111приводящей к возникновению процесса генераНедостатком данного генератора является ции,малая амплитуда выходных импульсов - .до; . С помощью обмотки 6 снимаются сигналы1 В. 10 с выхода генератора. Значения амплитуды выЦель изобретения - увеличение амплитуды - ходных импульсов при коэффициенте трансвыходных импульсов.формации иа выход 1:1 приблизительно на лоПоставленная цель достигается тем, что ге. рядок превышают величину напряжения источ.нератор импульсов с. милливольтовым напря- ника питания,жением питания содержит...
Мультивибратор
Номер патента: 1064429
Опубликовано: 30.12.1983
МПК: H03K 3/02
Метки: мультивибратор
...3 и первом резисторе 4, операционныйусилитель (ОУ) 5, инвертирующий вход кото.рого подключен к выходу.б ВС-цепи, неин.вертирующий вход -к выходу 7 резистив. ного делителя, а выход ОУ 5 - к выходной клемме 8 мультивибратора. Потенциометр 9 соединен через пятый резистор 10 и четвер. тый резистор 11 с обшей шиной, Движок потенциометра 9 соединен с выходом операци. онного усилителя 5,: выводы потенциометра 9 соединены с входами 13 и 14 интегрирую. щей ЯС-цепи и резистивного делителя соот. ветственно,1Мультивибратор работает следующим образом,В,о = В что соответствует симметрич.ности шкалы; Я 9Я,о, что соответствуетбольшой кратности регулировки частоты;Я,. В 1 о Яз Я 11, что позволяет не учиты. вать шунтируюшее действие резисторов Я, Вз...
Устройство для усиления и передачи импульсов управления ключами статических преобразователей
Номер патента: 1064430
Опубликовано: 30.12.1983
МПК: H03K 3/02
Метки: импульсов, ключами, передачи, преобразователей, статических, усиления
...при этом число пауз разной длительности припериоде повторения Тй =ЮИ +., выбрано равным Н Первый источник питания для уйввия Юаф может быль выполнен .общим для основных и Й - 1 дополнительных транзисто. 35 ров и снабжен промежуточными выводами.-х уровней напряжения.Трансформатор снабжен М - 1 дополнительными первичными обмотками, к одним концам которых подключены выходные 40 электроды К -1 дополнительных транзисторов, а к другим концам подсоединены промежуточные выводы 1 -х уровней источника иапря. жения, выходной электрод второго основного транзистора подключен к первому концу пер-, 45 внчной обмотки, причем другие выходные электроды всех транзисторов соедннены с край. ним выводом источника питания.На фиг. 1 представлена...
Двухканальный генератор
Номер патента: 1078594
Опубликовано: 07.03.1984
МПК: H03K 3/02
Метки: генератор, двухканальный
...генератора являетсянизкая надежность синхронизациивыходных сигналов, обусловленнаянеточностью работы сумматора, за-висящая от амплитуд сигналов.Цель изобретения - повышениенадежности синхронизации выходныхсигналов.Поставленная цель достигаетсятем, что в двухканальный генератор,содержащий первый и второй автогенераторы, выход первого автогенератора соединен с входом второгоавтогенератора через первый блоксвязи, а выход второго автогенератора соединен с входом первого автогенератора через второй блок связи,введен элемент И-НЕ, а блоки связи состоят иэ последовательно соединенных Формирователя, элементазадержки и элемента И, причем входами блоков связи являются входыФормирователей, выходы которыхдополнительно соединены с...
Генератор импульсов
Номер патента: 1091309
Опубликовано: 07.05.1984
Автор: Дмитренко
МПК: H03K 3/02
...подключен коммутирующийконденсатор 3, одттопереходный тран 20 25 30 35 45 50 эистор 4 чС-контур из резистора5 и конденсатора 6; резистор 7,источник питания постоянного напряжения, образованный балластным конденсатором 8, через который к сетипеременного тока (клеммы 9-10) подключен стабилитрон 11, диодом 12и конденсатором Фильтра 13; симистор14, к выходу которого (клеммы 15-16)подключена нагрузка, диод 17, резисторы 18-19 и конденсатор 20.Генератор работает следующимобразом,При вклточении питания через резистор 7, открывающийся транзистор4 и резистор 19 заряжается конденсатор 6 до напряжения на конденсаторе илыра 13. При этом на резисторе 19 возникает импульс напряжения, который через конденсатор 20поступает на управляющий...
Генератор импульсов
Номер патента: 1109892
Опубликовано: 23.08.1984
Авторы: Берзин, Козлов, Курицкий, Млечин, Поляков
МПК: H03K 3/02
...соединен с коллектором первого транзистора и через второй конденсатор с шиной питания, коллектор третьего транзистора соединен через параллельную цепь из четвертого резистора и третьего конденсатора с общей шиной, база третьего транзистора соединена со средней точкой делителя из пятого и шестого резисторов, который включен между шиной питания и общей шиной, Коллектор и эмиттер четвертого транзистора соответственно соединены с базой первого и коллектором второго транзисторов, база четвертого транзистора через седьмой резистор соединена с коллектором третьего транзистора.На чертеже изображена принципиальная схема предлагаемого устройства. Катушка 1 индуктивности подключена к шине питания и коллектору первого транзистора 2,...
Генератор импульсов
Номер патента: 1111251
Опубликовано: 30.08.1984
Автор: Турченков
МПК: H03K 3/02
...динистор или тиристор со стабилитроном в цепи связи управляющего электрода с анодом, резисторы 7-9, регулируемый источник 10 опорного напряжения. База первого транзистора 2 соединена с базой второго транзистора 3 и через первый резистор 7 с шиной 11 источника 1 постоянного напряжения и первым выводом второго резистора 8, второй вывод которого соединен с коллектором транзистора 2, первым электродом прибора б, с отрицательным сопротивлением, например динистора, включенного в прямом направлении по отношению к источнику 1 и соединенного вторым электродом с общЕй шиной 12. Первый электрод диода 5 соединен с эмиттером транзистора 2 и первой обкладкой конденсатора 4, вторая обкладка которого соединена с шиной 12. Второй электрод диода 5...
Генератор импульсов

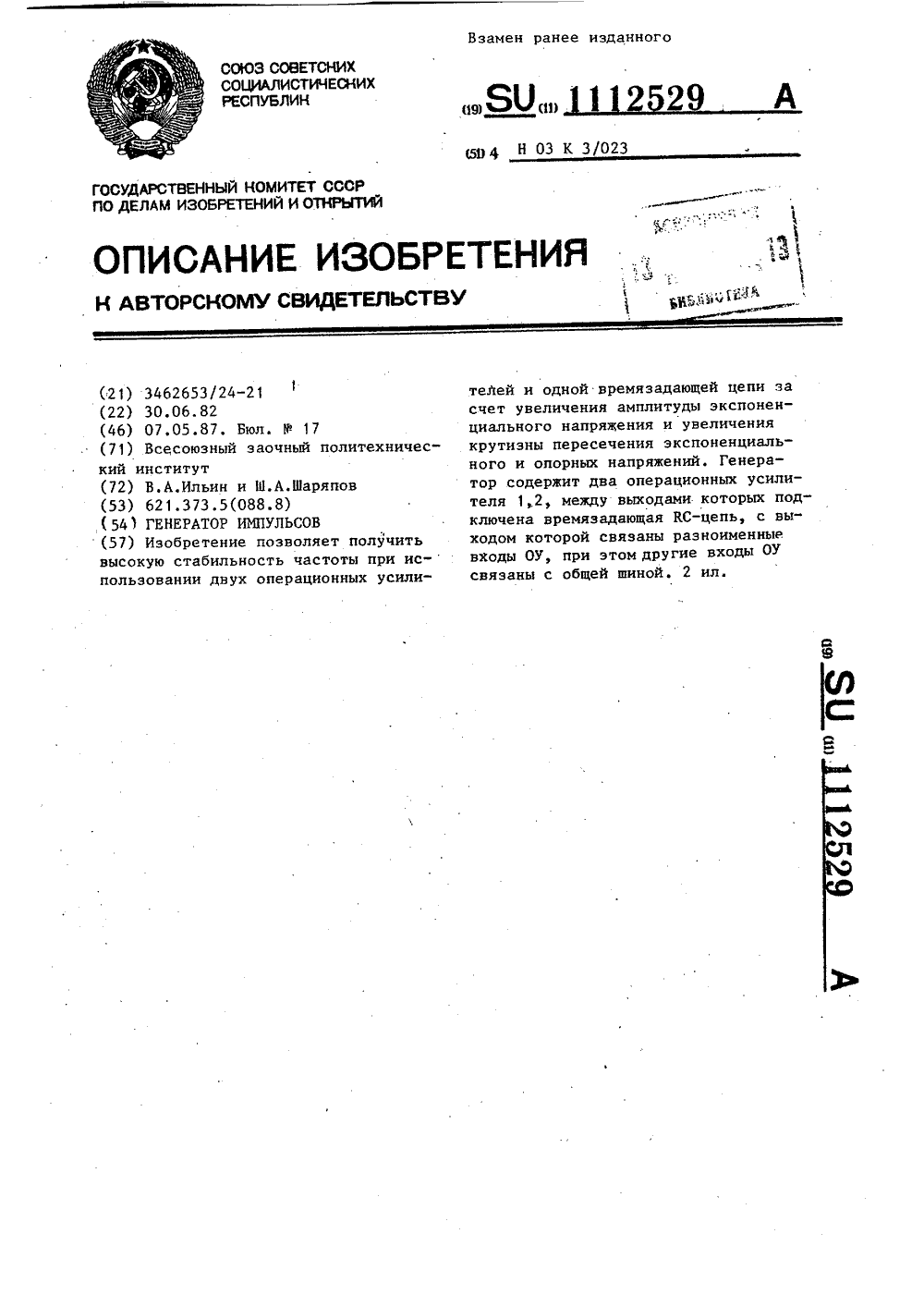

Номер патента: 1112529
Опубликовано: 07.09.1984
МПК: H03K 3/02
...прикладывается черезконденсатор 4 к неинвертирующему входу ОУ 2 и инвертирующему входу ОУ 1,при этом на выходе ОУ 1 устанавливается напряжение -Е (напряжение источника питания отрицательной полярности). Начинается заряд конденсатора,9 2напряжение на верхней обкладке которого экспоненциально изменяется,стремясь к отрицательному напряжению -Е, В момент его равенства напряжению входов ОУ, соединенных с общимвыводом источников питания ОУ, состояние усилителей изменяется на противоположное (момент ) . В моментС, на выходе ОУ 1 устанавливаетсяположительное напряжение +Е, а на выходе ОУ 2 - отрицательное напряжение-Е; Поскольку в момент времениконденсатор 4 заряжен до напряжения Ес отрицательной полярностью на верхней обкладке и...
Генератор импульсов

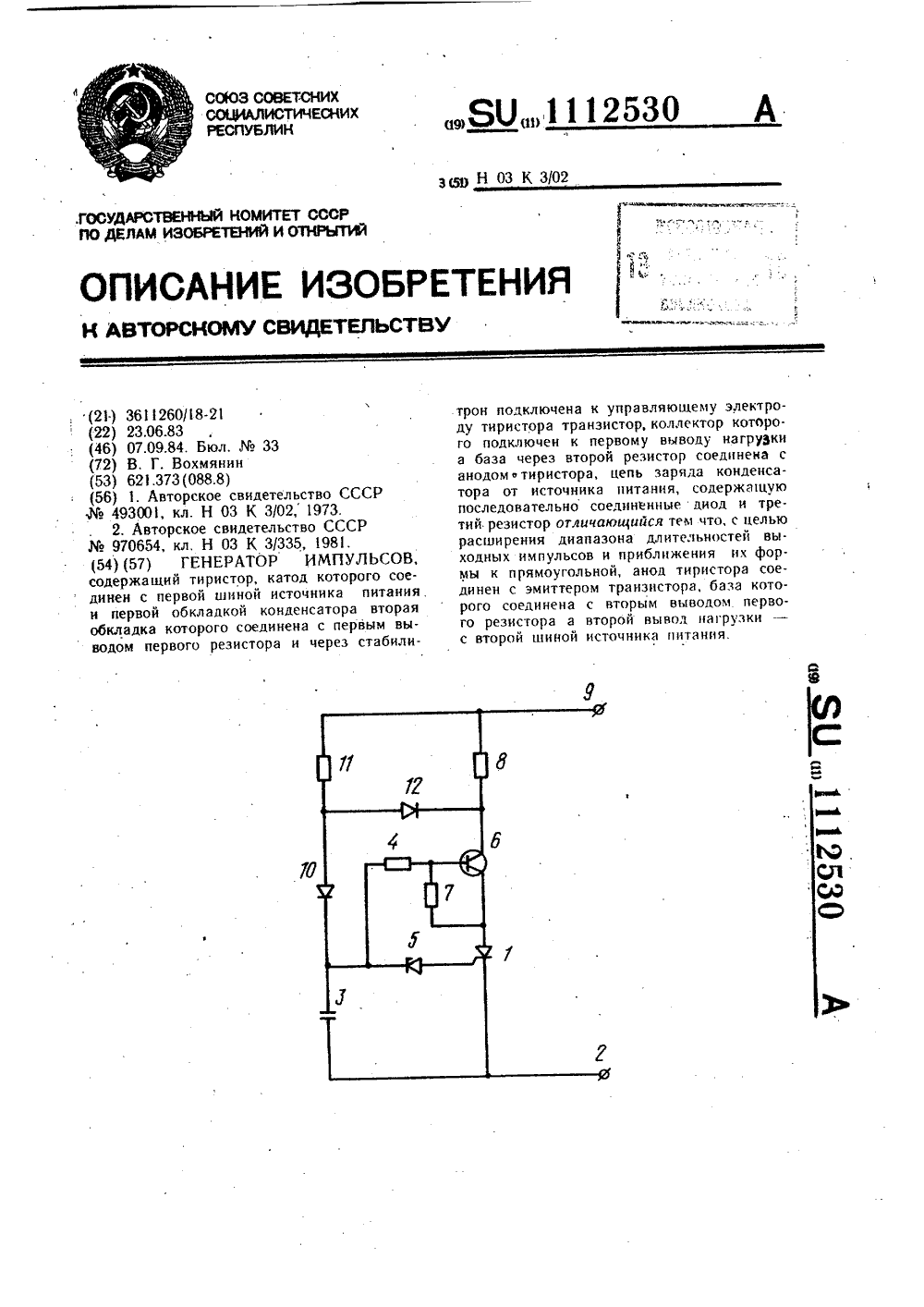

Номер патента: 1112530
Опубликовано: 07.09.1984
Автор: Вохмянин
МПК: H03K 3/02
...изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4Изобретение относится к импульсной конденсатора 3, вторая обкладка которого . технике и может бцть использовано в уст соединена с первым выводом первого, ре. ройствах автоматики. знстора 4 и через стабнлитрон 5 подключеИзвестен генератор импульсов, содер- на к управляющему электролу тирнстора жащий два тиристора лве времяэадающне 5 . Анод тиристора 1 со дииен с эмиттером КС.цепи, два диода, два конденсатора и транзистора 6 и через второй резистор 7 двухобмоточное реле с перекидными кон- подключен к базе транзистора 6 которая тактами 1. соединена с вторым выводом резистора 4.Недостатком этого генератора является Коллектор...
Генератор пакетов импульсов тока
Номер патента: 1115206
Опубликовано: 23.09.1984
Авторы: Кацнельсон, Ознобкин, Скрипко, Снятков
МПК: H03K 3/02
Метки: генератор, импульсов, пакетов
...между вершинами инвертирующего моста, трансформатор, первичная обмотка которого подключена к последовательной цепи из вт орого конденсатора и встречно-парал - лельно соединенных шестого и седьмого тиристоров, а вторичная обмотка через соответствующие выпрямитеЛьные диоды соединена с одним выходным выводом, второй выходной вывод подкл очен к среднему выводу вторичной об - мотки трансформатора, последовательную цепь из восьмого тиристора и за - шунтированного резистором третьего конденсатора, подключенную к источ - нику постоянного напряжения через первый дроссель, третий дроссель, первый вывод которого через нентил ь включенный встречно напряжению ис. точника постоянного напряжения, по; - ключен к точке соединения восьмог;11152тиристора...
Генератор
Номер патента: 1132339
Опубликовано: 30.12.1984
Авторы: Молоканов, Спиридонов
МПК: H03K 3/02
Метки: генератор
...55 питания .силового блока соединена с выходом блока питания, выходы сило-. вого блока подключены к первичной 39 1обмотке выходного трансформатора, выводы вторичной обмотки выходноготрансформатора соединены с неподвижными контактами переключателя, подвижный контакт переключателя соединен с первой выходной клеммой, введены усилитель, элемент ИЛИ, реле с замыкающим и размыкающим контактами,кнопка, трансформатор тока, первичнаяобмотка которого включена между второй выходной клеммой и одним из неподвижных контактов переключателя,:вторичная. обмотка трансформатора токаподключена к входам усилителя, выходкоторого соединен с одним из входовэлемента ИЛИ, другой вход которогосоединен через кнопку с выходомблока питания и точкой соединенияшин...
Генератор импульсов с регулируемой скважностью
Номер патента: 1132340
Опубликовано: 30.12.1984
Автор: Реута
МПК: H03K 3/02
Метки: генератор, импульсов, регулируемой, скважностью
...выводом токоорганичивающего резистора 8 и одним из выводов потенциометра 7, движок которого соединен с анодом второго диода 6.Генератор работает следующим образом.В момент включения напряженияпитания конденсатор 3 разряжен. Допустим, на выходе второго инвертора 2 напряжение равно "1", т.е. Е(здесь Е - напряжение питания инверторов), тогда на его входе и выходепервого инвертора 1 напряжение равно "О", а на входе первого инвертора 1 напряжение равно "1", В этомслучае конденсатор 3 начнет заряжаться выходным напряжением второго инвертора 2 через токоограничивающий резистор 8, часть потенциометра 7,диод 6 и выход первого инвертора 1,По мере заряда конденсатора 3 напряжение на резисторе 4 и на входе первого инвертора 1 будет падать по...
Формирователь задержанных импульсов
Номер патента: 1138926
Опубликовано: 07.02.1985
Авторы: Отрубянников, Сафронов, Степцюра
МПК: H03K 3/02
Метки: задержанных, импульсов, формирователь
...формирователя, последовательную цепочку запуска триодного тиристора из резистора и конденсатора, подключенную между управляющим электродом триодного тиристора и первым выводом нагрузки, второйвывод которой подключен к общей шинестройства, пороговый элемент с 5-образной вольт-амперной характеристи6 4 электродом триодного тиристора 7 ипервым выводом нагрузки 6. Обмоткауправления д -е дросселя 3 насьпценияприсоединена одним выводом ),(фиг.1)через ограничивающий резистор 12 кположительному полюсу источника 1постоянного напряжения, а вторым выводом Ь (фиг.1) - к общей точкеустройства. Между катодом запираемого тиристора 2 и общей точкой устройства подключен дополнительно резистор 12. Выводы управляющего электро-да и катодозапираемого...
Транзисторный генератор для электроэрозионной обработки
Номер патента: 1138927
Опубликовано: 07.02.1985
МПК: B23H 7/00, H03K 3/02
Метки: генератор, транзисторный, электроэрозионной
...промежутка, блок управления, первый и второй выходы которого соединены соответственно с базами первого и второго транзисторных ключей,:кнопку пуска, соединенную с первым входом блока управления, введены двухпороговый и логический элементы и дополнительный диод, причем его,анод и катод соединены соответственно с катодом электроэрозионного промежутка и анодом разделительного диода, параллельно дополнительному диоду подключен двухпороговый элемент, первый выход которого соединен с вторым входом блока управления, а второй выход - с перУвым входом логического элемента, выход которого соединен с третьим входом блока управления, второй и третий входы логического элемента соединены соответственно с первым и вторым выходами блока...
Генератор импульсов
Номер патента: 1145463
Опубликовано: 15.03.1985
Авторы: Богданович, Полякова
МПК: H03K 3/02
...через конденсатори резистор второй ЙС,-цепи, эмитте 55ры первого и второго транзисторовсоединены друг с другом, введеныдва диода, коллектор первого транзистора соединен с выходной шиной через первый диод, включенный в прямом направлении, коллектор второго транзистора соединен с общей шиной через второй диод, включенный в прямом направлении;На чертеже представлена принципиальная электрическая схема гене-. ратора импульсов.Генератор содержит первый 1 и второй 2 транзисторы разного типа проводимости, конденсаторы 3 и 4 первой и второй ЙС -цепи, резисто. ры 5 и 6 первой и второй РС -цепи, резистор 7, первый 8 и второй 9 диоды, Генератор имеет выходную шину 10, шину 11 источника постоянного напряжения и общую шину 12.База...
Многоканальный релаксационный генератор
Номер патента: 1148098
Опубликовано: 30.03.1985
Авторы: Арутюнян, Мкртчян, Мурадян
МПК: H03K 3/02
Метки: генератор, многоканальный, релаксационный
...(фиг. 1-4), в каждом 1-м канале содержит мажоритарный элемент 1 - 1, времязадающую цепь, выполненную в виде резисторноемкостного дифференцирующего элемента 2 - 1 , и шину 3 задания режима. Первый вход мажоритарного элемента 1 - 1 каждого 1-го канала соединен с выходом ЙС-дифференцирующего элемента 2 -1 этого же канала, а его выход - с входом ЯС-дифференциНрующего элемента ( 1 +2)-го канала и одновременно с третьим входомМ+ мажоритарного элемента. (2 го канала, Вторые входы мажоритарных элементов всех каналов объединены и подключены к шине 3 задания режима генерацииЧисло каналов в генераторе предполагается нечетным ( М = 3, 5, 7,),Процесс Функционирования генератора удобно рассмотреть при конкретном значении числа каналов Й . Так,...
Импульсный генератор
Номер патента: 1150731
Опубликовано: 15.04.1985
Авторы: Добрыдень, Пузько, Трохин
МПК: H03K 3/02
Метки: генератор, импульсный
...со вторыми входами первого и второго элементов ИЛИ 3 и 4 соответственно, дополнительно введены триггер 15, два ключа 16 и 17 и третий элемент ИЛИ 18, подключенный входами к выходам первого и второго ключей 9 и 10, а выходом к нулевому входу триггера 15, единичный вход которого соединен с выходом дел . теля 2 частоты, а выход - с управляющи и входами третьего и четвертого ключей 11 и 12, выходы которых соединены с рабочими входами первого и второго ключей 9 и 10 соответственно, а рабочие входы объединены с рабочими входами пятого и шестого ключей 16 и 17 и соединены с первыми выходами первого и второго блоков 7 и 8синхронизации соответственно, первые входы которых подключены к выходам первого и второго счетчиков 5 и 6, вторые входы...
Формирователь импульсов

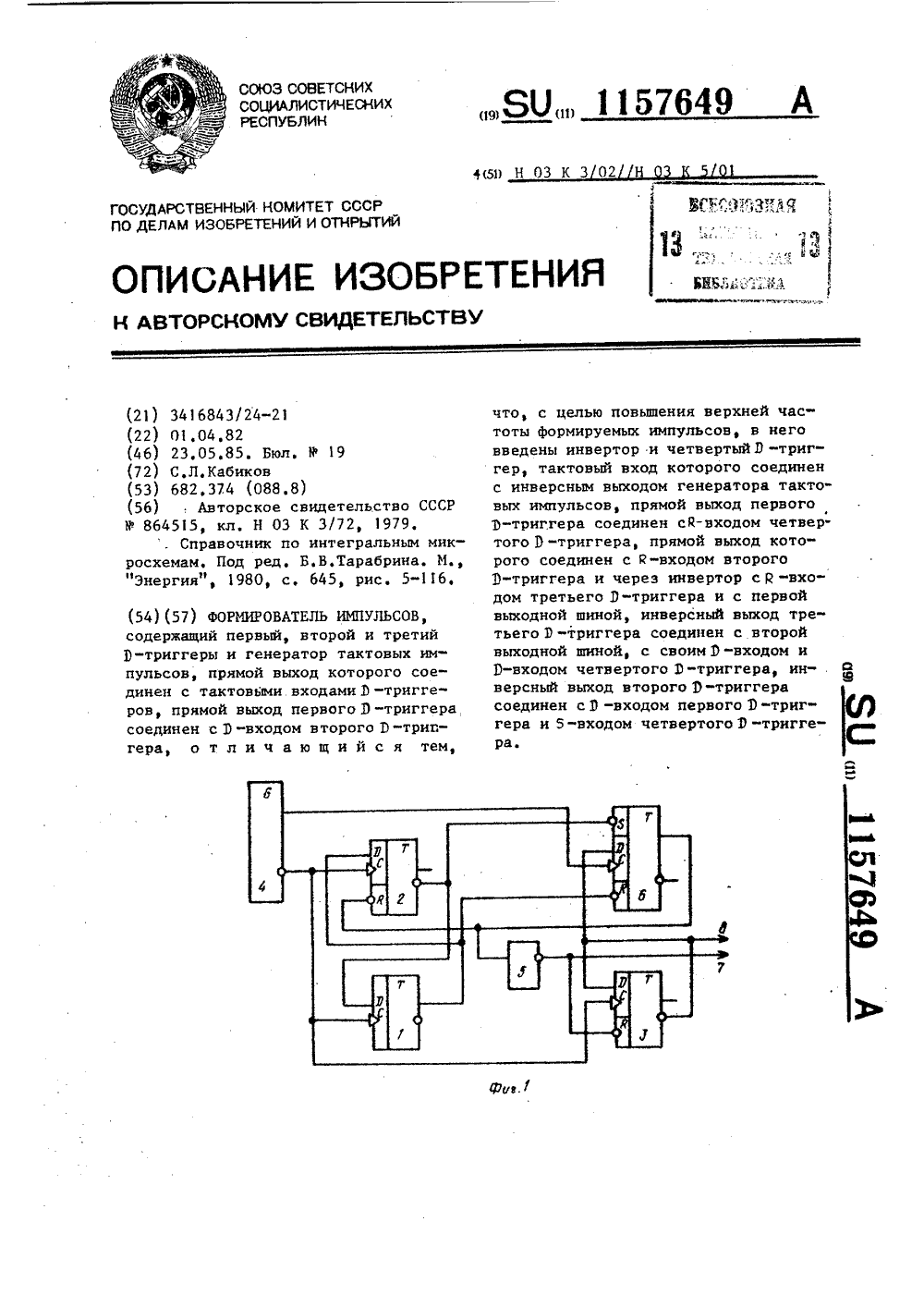

Номер патента: 1157649
Опубликовано: 23.05.1985
Автор: Кабиков
МПК: H03K 3/02
Метки: импульсов, формирователь
...с первой выходной шиной 7, инверсный выход которого соединен свторой выходной шиной 8 и со своим0-входом и Э-входом четвертого30О-триггера, инверсный выход второго3-триггера соединен с 3 -входом первого 3 -триггера и 5-входом четвертогоЗ-триггера,Устройство работает следующим об 35разом.Допустим, что в исходном состояниивсе триггеры 1-3 и б сброшены в состояние логического "0", При этомпотенциал логического "О" на выходетриггера 1 удерживает в состояниилогического "О" триггер 6, который всвою очередь удерживает в состояниилогического "0" триггер 2. По окончании первого импульса с выхода генератора 4 тактовых импульсов триггеры 1 и 3 переходят в состояние логической "1", По окончании второгоимпульса с выхода генератора 4 триггер...
Генератор импульсов
Номер патента: 1160534
Опубликовано: 07.06.1985
Автор: Коныгин
МПК: H03K 3/02
...быть использовано в устройствах широтно-импульсного регулирования на транспорте, в автоматизированных системах управления, в телевидении. 5 Целью изобретения является повышение помехозащищенности и надежности работы.На чертеже представлена принципиальная электрическая схема устройства.Генератор импульсов содержит источник питания, выполненный в виде источника 1 синусоидального напряжения с двухполупериодным выпрямителем 2 на выходе, первый 3 второй 4 транзисторы, первый 5 и второй 6 стабилитроны, тиристор 7, вход 5 которого подключен к выходу формирователя 8 импульсов управления.Коллекторно-эмиттерный промежуток транзистора 3 включен в цепь заряда первого конденсатора 9 от источника 1 через выпрямитель 2. Динистор 10 включен в цепь...
Генератор импульсов тока
Номер патента: 919569
Опубликовано: 30.06.1985
Авторы: Отрубянников, Сафронов
МПК: H03K 3/02
...конденсаторы включены параллельно коммутирующим диодам, включенным последовательно и согласно с коммутирующими тиристорами, параллельно обмотке возбуждения электромагнита подключены последовательно включенные тиристоры ввода и зарядный дроссель, причем анод тиристора ввода подключен к точке соединения одного из концов обмотки возбуждения электромагнита, анода основного тиристора и анода коммутирующего диода, Источник постоянного напряжения подключен через дополнительный тиристор ввода к точкам соединения коммутирующих тиристоров с коммутирующими диодами.На фиг.1 представлена принципиальная схема генератора импульсов тока на фиг.2 - эпюры напряжений и токов на элементах генератора.Генератор импульсов тока содержит накопительную...
Генератор импульсов с милливольтовым напряжением питания
Номер патента: 1167703
Опубликовано: 15.07.1985
Автор: Максимчук
МПК: H03K 3/02
Метки: генератор, импульсов, милливольтовым, напряжением, питания
...транзистора 1 коллектором подключен дополнительный тразистор 3, эмиттер которого соединен с общей шиной, а база через резистор 4 подключена к источнику питания. Питание к коллектору и базе основного транзистора 1 подведено через обмотки трансформатора 2, а выходной сигнал снимается через конденсатор 5.Генератор работает следующим образом.В момент подачи на схему низкого (порядка десятых долей вольта) напряжения питания, транзистор 3 открыт, так как к его базе относительно эмиттера приложено положительное смещение от источника питания через резистор 4, а транзистор 1 начинает 67703лавинообразно закрываться в силу того, что возникающий в обмотках трансформатора 2 в начальный момент времени ток вызывает появление ЭДС самоиндукции, которая в...
Ждущий генератор временного интервала
Номер патента: 1167704
Опубликовано: 15.07.1985
Автор: Крамаренко
МПК: H03K 3/02
Метки: временного, генератор, ждущий, интервала
...диод и операционный усилитель, первый вход которого соединен с выходом интегратора, второй вход - с первым источником напряжения и через чет 20 25 30 35 40 45 50 55 вертыи резистор - с первым входом компаратора, а выход соединен через диод с входом управления аналогового ключа.На чертеже приведена функциональная электрическая схема устройства.Ждущий генератор стабильного временного интервала содержит аналоговый ключ 1, интегратор 2 с времязадающим конденсатором 3 в цепи обратной связи, первый вход которого соединен через первый резистор 4 с первым источником 5 напряжения и через аналоговый ключ 1 с вторым источником 6 напряжения, имеющим полярность, обратную первому, компаратор 7, первый вход которого соединен через второй...
Многофазный генератор импульсов
Номер патента: 1170589
Опубликовано: 30.07.1985
Авторы: Красников, Науменко, Соболевский, Черепащук
МПК: H03K 3/02
Метки: генератор, импульсов, многофазный
...имеет второй вход, соединенныйс третьим входом четвертого элемента16 ИЛИ,Иногофазный генератор работаетследующим образом.В исходном состоянии на входах17-1, 17-2.17- й уровень логической "1", При этом на выходах 9-1,9-2, 9- и формирователей 1-1, 1-2,.1- И фаз уровень логического"0". При подаче на шину 10 запускающего импульса по его заднему фронтузапускается формирователь 2 служебного импульса, работающий в ждущемрежиме, который выдает короткий импульс. Поскольку на второй входлогического элемента 14 И поступаетуровень логической "1", то этот импульс проходит через элемент 14 Ина вход формирователя 15 выходныхимпульсов, работающего также в ждущемрежиме, и задним фронтом запускаетего, На выходе 9-1 формирователя1-1 появляется...
Генератор импульсов
Номер патента: 1170590
Опубликовано: 30.07.1985
Автор: Обод
МПК: H03K 3/02
...с общей шиной. Эмиттер транзистора4 соединен с истоком второго полевого транзистора 9, исток которогосоединен с базой второго биполярноготранзистора 10, эмиттер которого35соединен с общей шиной, коллектортранзистора 10 соединен с затворомтранзистора 9 и с коллектором транзистора 4. Первый выход 11 генератораимпульсов - исток транзистора 3, второй выход 12 - затвор транзистора 3,третий выход 13 - эмиттер транзистора 4.Генератор импульсов работает следующим образом. При подключении напряжения питания Е все транзисторы закрыты, так как конденсаторы 2 и 8 разряжены.Конденсатор 2 начинает заряжаться через резистор 1. Начинается Формированне пилообразного напряжения на конденсаторе б, т.е, на выходе 11, В этот момент на выходе 12 -...
Устройство диагностики неисправностей генератора импульсов
Номер патента: 1181118
Опубликовано: 23.09.1985
Авторы: Герасимов, Каже, Короткина, Шляхтин
МПК: G01R 31/317, H03K 3/02
Метки: генератора, диагностики, импульсов, неисправностей
...6, преобразователя 7, индикатора 4 и блока 10 управления, конт-З 5 .рольные точки генератора 1 импульсов соединены через блок 5 согласования с входами мультиплексора, вход которого через преобразователь 7 соединен с входом блока 10 управления, выходы которого соединены с входами индикатора 4 и управляющими входами мультиплексора 6, блок управления 10 состоит из последовательно соединенных генератора 11 тактовых импульсов, вентиля 12 и счетчика 13, выходы которого являются выходами блока управления, входом которого является второй вход вентиля 12.Генератор импульсов с устройством 50 диагностикинеисправностей работает следующим образом.При включении устройства диагностики неисправностей генератора импульсов электропитание подается только...
