Генератор импульсов

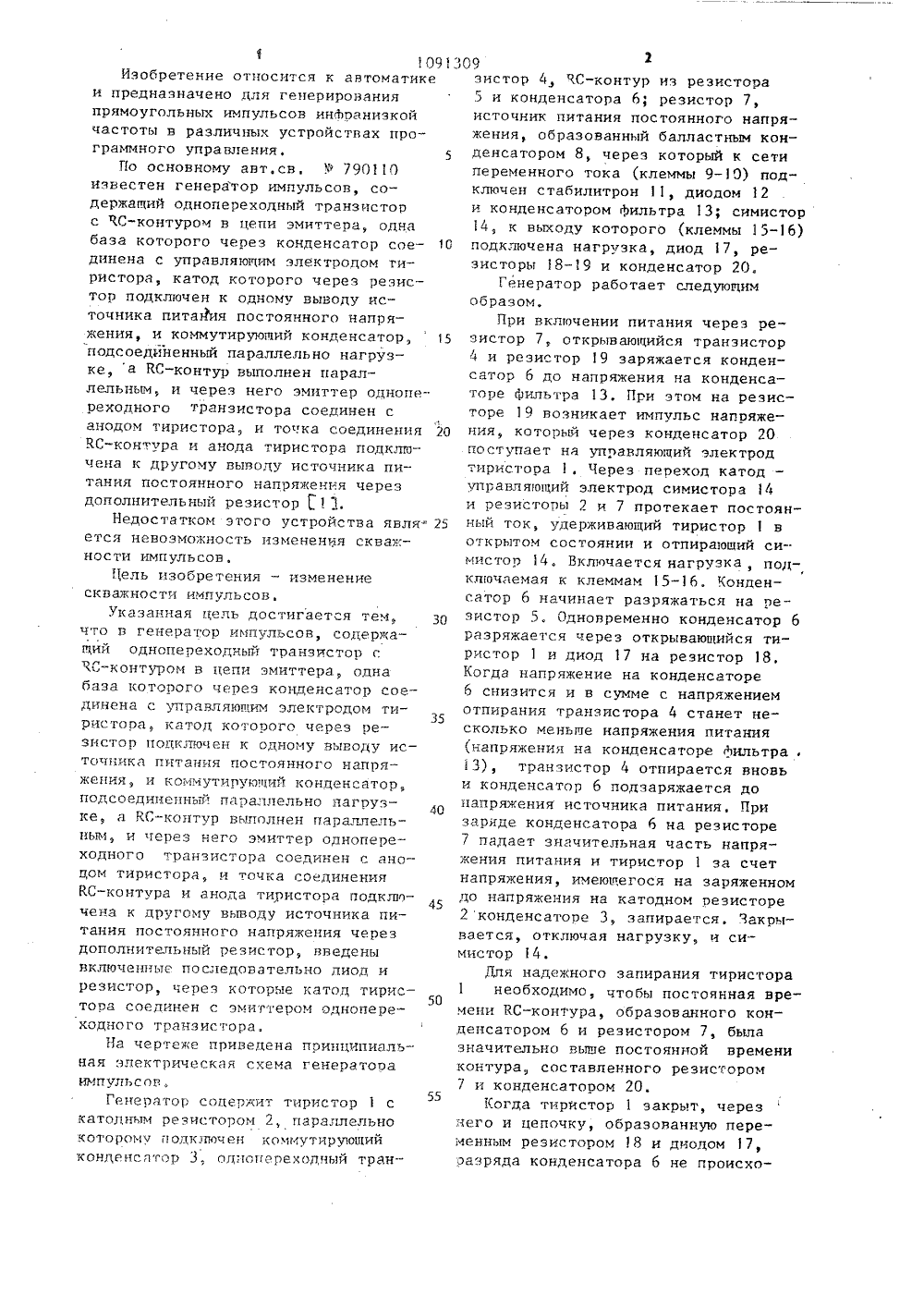

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 091 (И) К 3 02 Н 01 Н 47 18 Я ОПИСАНИЕ ИЭОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В по авт. ю н и йененияо введены дио 8)видетельство СС К 3/02, 1978 д тирис ноперес ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(61) 790110 (21) 2781473/18-21 (22) 18.06.79 (46) 07,05.84. Бюл (72) Л.П.Дмитренко (53) 621374.5(088 (56) 1. Авторское У 790110. кл. Н 03 (прототип),(54)(57) ГЕНЕРАТОР ИМПУЛЬС св. я. 790110 о т л и ч а с я тем, чо,с целью ич скважности импульсов, в не включенные последовательно резистор, через которые ка тора соединен с эмиттером ходкого транзистора.91309 4010Изобретение относится к автоматикеи предназначено для генерированияпрямоугольных импульсов инттраниэкойчастоты в различных устройствах программного управления,По основному авт.св. Р 790110известен генератор импульсов, содержащий однопереходный транзисторс С-контуром в цепи эмиттера, однабаза которого через конденсатор соединена с управляющим электродом тиристора, катод которого через резистор подключен к одному выводу источника питаттия постоянного напряжения, и коммутирующий конденсатор,подсоединенный параллельно нагрузке, а КС-контур выполнен параллельным, и через него эмиттер однопереходного транзистора соединен санодом тиристора, и точка соединенияКС-контура и анода тиристора подключена к другому выводу источника пи -тания постоянного напряжения черездополнительный резистор Г 11.Недостатком этого устройства является невозможность ттзмененття скважности импульсов,Цель изобретения - изменениескважности импульсов,Указанная цель достигается тем.что в генератор импульсов, содержащий однопереходный транзистор сЧС-контуром в цепи эмиттера, однабаза которого через конденсатор соединена с управляющим электродом тирис гора, катод которого через резистор подключен к одному выводу ис -точпика питания постоянного напряжения, и коммутирующий конценсатор,подсоединепный параллельно нагрузке, а КС-контур выполнен параллельным, и через него эмиттер однопереходного транзистора соединен с аноцом тиристора, и точка соединенияКС-контура и анода тиристора подключена к другому выводу источника питания постоянного напряжения черездополнительный резистор, ттведеньтвключенные последовательно диод ирезистор, через которые катод тиристора соединен с эмиттером однопере -ходного транзистора.На чертеже приведена принципиальная электрическая схема генератора импульсов.Генератор содержит тиристор 1 скатодньтм резистором 2 параллегтьнокоторому подключен коммутирующийконденсатор 3, одттопереходный тран 20 25 30 35 45 50 эистор 4 чС-контур из резистора5 и конденсатора 6; резистор 7,источник питания постоянного напряжения, образованный балластным конденсатором 8, через который к сетипеременного тока (клеммы 9-10) подключен стабилитрон 11, диодом 12и конденсатором Фильтра 13; симистор14, к выходу которого (клеммы 15-16)подключена нагрузка, диод 17, резисторы 18-19 и конденсатор 20.Генератор работает следующимобразом,При вклточении питания через резистор 7, открывающийся транзистор4 и резистор 19 заряжается конденсатор 6 до напряжения на конденсаторе илыра 13. При этом на резисторе 19 возникает импульс напряжения, который через конденсатор 20поступает на управляющий электродтиристора 1. Через переход катодуправлятощий электрод симистора 14и резисторы 2 и 7 протекает постоянный ток, удерживающий тиристор 1 воткрытом состоянии и отпирающий симистор 14. Включается нагрузка, подключаемая к клеммам 15-16. Конденсатор 6 начинает разряжаться на резистор 5, Одновременно конденсатор 6разряжается через открывающийся тиристор 1 и диод 17 на резистор 18.Когда напряжение на конденсаторе6 снизится и в сумме с напряжениемотпирания транзистора 4 станет несколько меньне напряжения питания(напряжения на конденсаторе фильтра .13), транзистор 4 отпирается вновьи конденсатор 6 подзаряжается донапряжения источника питания, Призаряде конденсатора 6 на резисторе7 падает значительная часть напряжения питания и тиристор 1 за счетнапряжения, имеющегося на заряженномдо напряжения на катодном резисторе2 конденсаторе 3, запирается, Закрыввается, отключая нагрузку, и симистор 14.Для надежного запирания тиристора1 необходимо, чтобы постоянная времени ЕС-контура, образованного конденсатором 6 и резистором 7, былазначительно вьтще постоянной времениконтура, составленного резистором7 и конденсатором 20.Когда тиристор 1 закрыт, черезнего и цепочку, образованную переменным резистором 8 и диодом 17,разряда конденсатора 6 не происхо1091309 Составитель А.ТимофеевРедактор А.Фролова Техред В.ДалекорейКорректор С.Шекмар Заказ 3097/52 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раунская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 дит, Диод исключает подзаряд кондея"сатора 6 через резисторы 8 и 2.Время паузы изменяется резистором5, а время импульса относительнодлительности паузы может бытьуменьшено при помощи резистора 18;Таким образом, эа счет введенияпоследовательно включенных резистора 18 и диода 17, соединяющих катодтиристора с эмиттером транзистора,обеспечивается изменение длительности импульсов без изменения длительности паузы, т.е. изменениескважности импульсов. Вместо однопереходного транзистора в схеме могут быть использованы двухтранзнсторныеаналоги однопереходных транзисторов,динисторы.и т.п. без принципиального изменении схемы 5Генератор импульсов характери зуется простотой и высокой стабильностью частоты и длительности генерируемых импульсов, высокой выход ной мощностью и надежностью работы,что обеспечит ему широкое применение в различных устройствах автоматики для периодического включения нагрузки (реле, электромагнитов, лампочек 15 и др,).
