Генератор импульсов

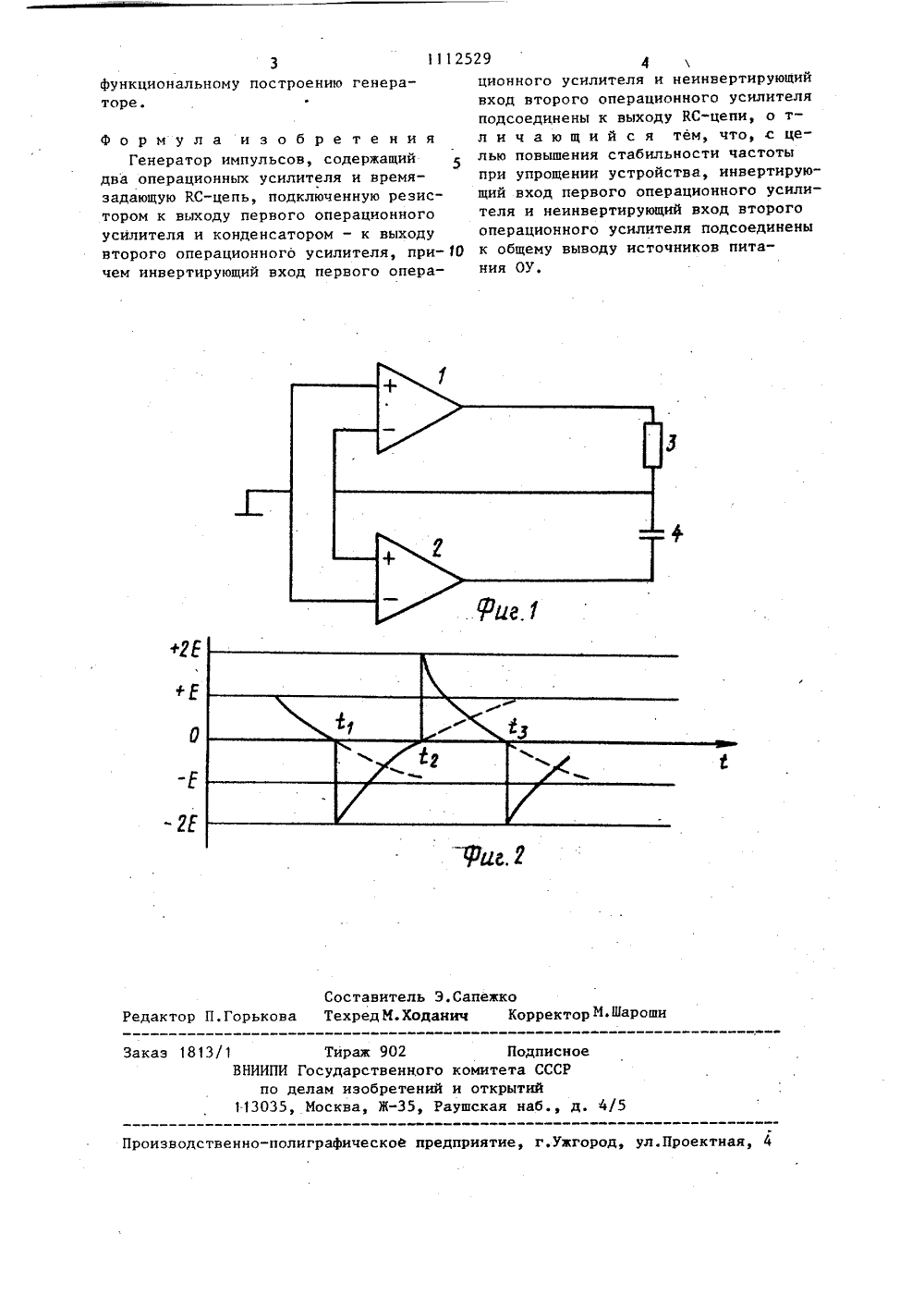

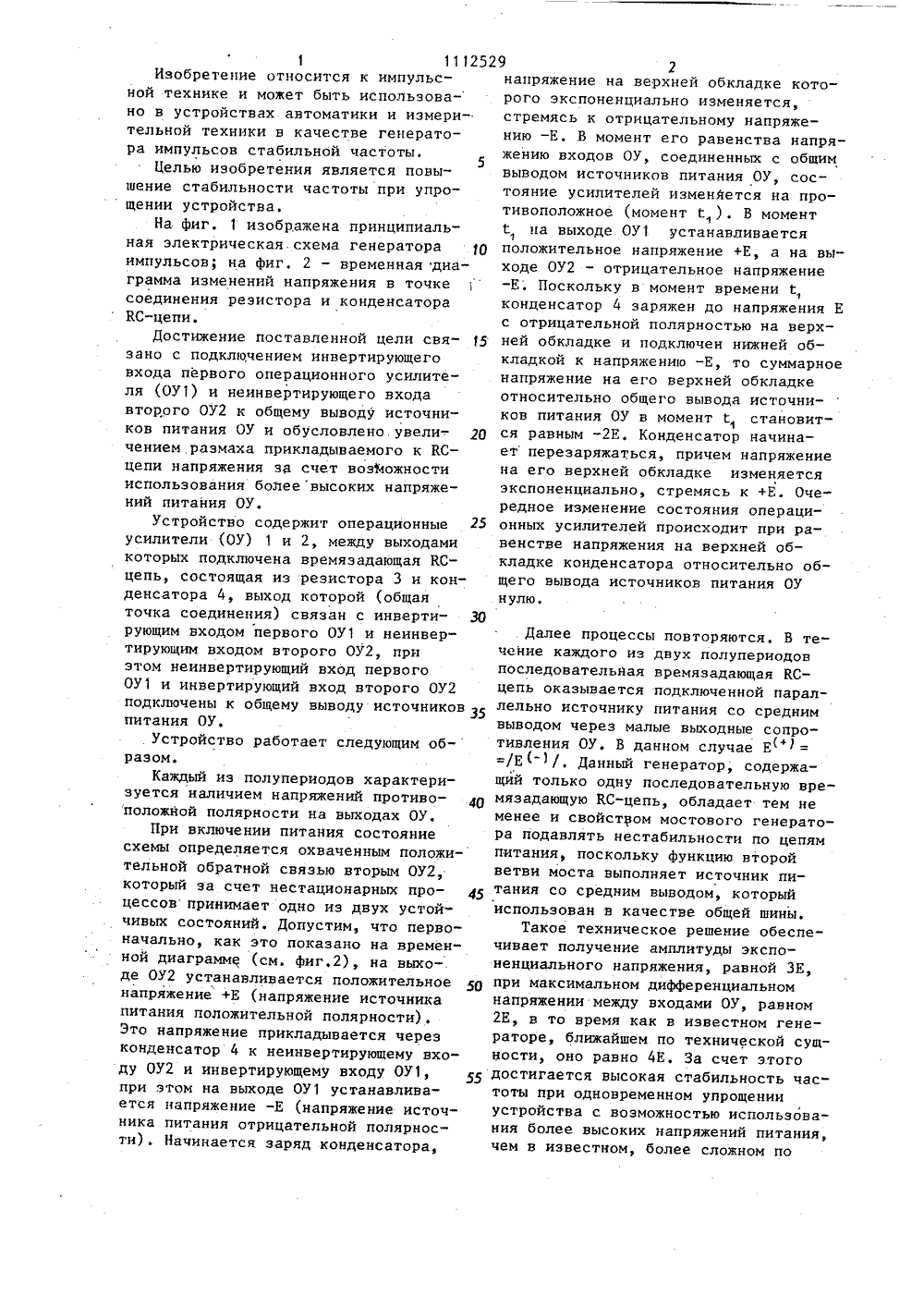

Взамен ранее изданного СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 229 А 09) (11) 23 ИСАНИЕ ИЗОБРЕТЕНИ В ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ВТОРСКОМУ СВИДЕТЕЛ(71) Всесоюзный заочный политехничкий институт(57) Изобретение позволяет получитвысокую стабильность частоты при ипользовании двух операционных усил телей и одной времязадающей цепи засчет увеличения амплитуды экспоненциального напряжения и увеличениякрутизны пересечения экспоненциального и опорных напряжений. Генератор содержит два операционных усилителя 1,2, между выходами которых подключена времязадающая КС-цепь, с выходом которой связаны разноименныевходы ОУ, при этом другие входы ОУсвязаны с общей шиной. 2 ил.111252Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и измерительной техники в качестве генератора импульсов стабильной частоты,Целью изобретения является повышение стабильности частоты при упрощении устройства,На фиг. 1 изображена принципиальная электрическая. схема генератора 1 Оимпульсов; на фиг, 2 - временная диаграмма изменений напряжения в точкесоединения резистора и конденсатораКС-цепи.Достижение поставленной цели связано с подключением инвертирующеговхода первого операционного усилителя (ОУ 1) и неинвертирующего входавторого ОУ 2 к общему выводу источников питания ОУ и обусловлено увели Очением,размаха прикладываемого к КСцепи напряжения за счет возМожностииспользования болеевысоких напряжений питания ОУ.Устройство содержит операционные 25усилители (ОУ) 1 и 2, между выходамикоторых подключена времязадающая КСцепь, состоящая из резистора 3 и конденсатора 4, выход которой (общаяточка соединения) связан с инвертирующим входом первого ОУ 1 и неинвертирующим входом второго ОУ 2, приэтом неинвертирующий вход первогоОУ 1 и инвертирующий вход второго ОУ 2подключены к общему выводу источников З 5питания ОУ.Устройство работает следующим образом.Каждый из полупериодов характеризуется наличием напряжений противоположной полярности на выходах ОУ.При включении питания состояниесхемы определяется охваченным положительной обратной связью вторым ОУ 2,который за счет нестационарных процессов принимает одно из двух устой"чивых состояний. Допустим, что первоначально, как это показано на временной диаграмме (см. фиг.2), на выходе ОУ 2 устанавливается положительное 5 Онапряжение +Е (напряжение источникапитания положительной полярности).Это напряжение прикладывается черезконденсатор 4 к неинвертирующему входу ОУ 2 и инвертирующему входу ОУ 1,при этом на выходе ОУ 1 устанавливается напряжение -Е (напряжение источника питания отрицательной полярности). Начинается заряд конденсатора,9 2напряжение на верхней обкладке которого экспоненциально изменяется,стремясь к отрицательному напряжению -Е, В момент его равенства напряжению входов ОУ, соединенных с общимвыводом источников питания ОУ, состояние усилителей изменяется на противоположное (момент ) . В моментС, на выходе ОУ 1 устанавливаетсяположительное напряжение +Е, а на выходе ОУ 2 - отрицательное напряжение-Е; Поскольку в момент времениконденсатор 4 заряжен до напряжения Ес отрицательной полярностью на верхней обкладке и подключен нижней обкладкой к напряжению -Е, то суммарноенапряжение на его верхней обкладкеотносительно общего вывода источников питания ОУ в момент Т становится равным -2 Е. Конденсатор начинает перезаряжаться, причем напряжениена его верхней обкладке изменяетсяэкспоненциально, стремясь к +Е. Очередное изМенение состояния операционных усилителей происходит при равенстве напряжения на верхней обкладке конденсатора относительно общего вывода источников питания ОУнулю. Далее процессы повторяются, В течение каждого из двух полупериодов последовательная времязадающая КС- цепь оказывается подключенной параллельно источнику питания со средним выводом через малые выходные сопротивления ОУ. В данном случае Е( =/Е( 1/. Данный генератор, содержащий только одну последовательную времязадающую КС-цепь, обладает тем не менее и свойством мостового генератора подавлять нестабильности по цепям питания, поскольку функцию второй ветви моста выполняет источник питания со средним выводом, который использован в качестве общей шины.Такое техническое решение обеспечивает получение амплитуды экспоненциального напряжения, равной ЗЕ, при максимальном дифференциальном напряжении между входами ОУ, равном 2 Е, в то время как в известном генераторе, ближайшем по технической сущности, оно равно 4 Е. За счет этого достигается высокая стабильность частоты при одновременном упрощении устройства с возможностью использования более высоких напряжений питания, чем в известном, более сложном по12529 О г Составитель Э.Сапежкодактор П.Горькова ТехредИ.Ходаиич Корректор М Шаро Подпис митета СССТираж 902 ВНИИПИ Государственного по делам изобретенийЗаказ 1813 1 и открытийаушская наб5 Производственно-полиграфической предприятие, г.Ужгород, ул.Проектная, 4 3 11 функциональному построению генераторе. Формула изобретенияГенератор импульсов, содержащий два операционных усилителя и время- задающую КС-цепь, подключенную резистором к выходу первого операционного усилителя и конденсатором - к выходу второго операционного усилителя, причем инвертирующий вход первого опера 4ционного усилителя и неинвертирующийвход второго операционного усилителяподсоединены к выходу КС-цепи, о тл и ч а ю щ и й с я тем, что, с целью повышения стабильности частотыпри упрощении устройства, инвертирующий вход первого операционного усилителя и неинвертирующий вход второгооперационного усилителя подсоединены 10 к общему выводу источников питания ОУ.
