H03K 3/02 — генераторы, отличающиеся по типу схемы или прочими средствами, используемыми для формирования импульсов
Многоканальный генератор импульсов
Номер патента: 1734191
Опубликовано: 15.05.1992
Автор: Фролов
МПК: H03K 3/02
Метки: генератор, импульсов, многоканальный
...одновибраторы в схеме, имеют не одинаковые постоянные времени ВС-цепей. Допустим, что меньшую постоянную времени ВС-цепи имеет одновибратор 14. Следовательно, он первым возвращается в исходное состояние. Задним фронтом выходного импульса одновибратор 14 с выходов 1 - 4 и 3 - 4 запускает по входу 1-5 одновибратор 1 Б и по первому входу второй одновибратор 4 г, выходной импульс которого через элемент ИЛИ 72 включает второй ключевой элемент 8 г, который срабатывает и подает на шину синхронизации б нулевой потенциал, и устанавливает все четные одновибраторы 12, 1 л в исходное состояние,При длительности выходного импульса одновибратора 42, меньшей, чем длительность любого четного одновибратора 1 г, ,1 л, задним фронтом выходного импульса...
Генератор импульсов
Номер патента: 1742979
Опубликовано: 23.06.1992
Авторы: Богданович, Тюльменков
МПК: H03K 3/02

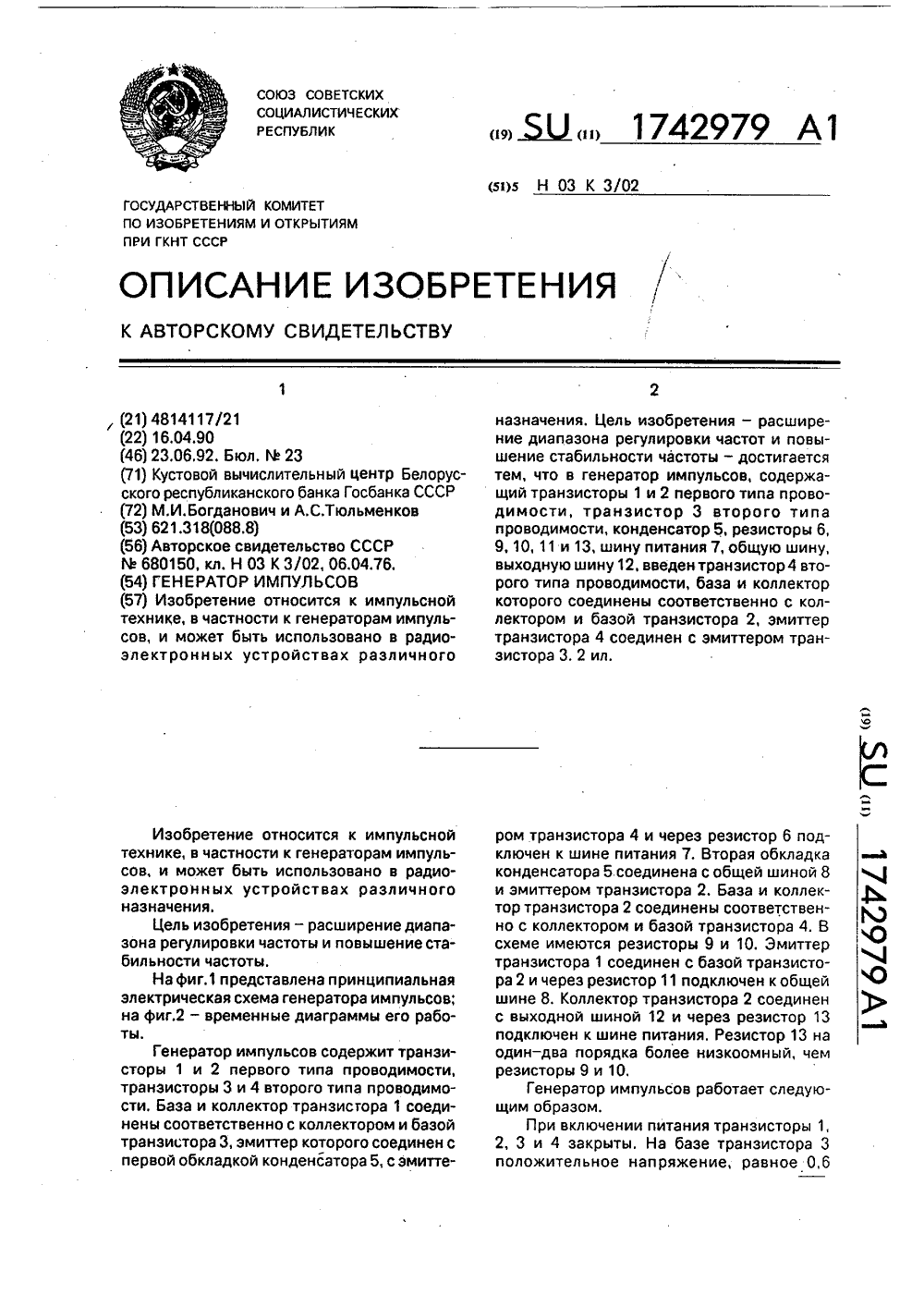

...Конденсатор 5 разряжается медленнее, чем уменьшается напряжение на базе транзистора 4. Поэтому, когда напряжение на базе транзистора 4 станет меньше, чем напряжение на разряжающемся конденсаторе, откроется эмиттерный переход транзистора 4, Ток коллектора транзистора 4, суммируясь с током эмиттера транзистора 1, еще больше откроет транзистор 2. За счет положительной обратной связи по току между транзисторами 2 и 4 возникает лавинообразный процесс открывания и насыщения транзисторов 2 и 4. На выходной шине 12 установится низкий уровень напряжения, После открывания и насыщения транзисторов 2 и 4 конденсатор 5 будет разряжаться через эти транзисторы, потому что их внутреннее сопротивление и падения напряжения на них будут меньше,...
Генератор импульсов
Номер патента: 1764146
Опубликовано: 23.09.1992
Автор: Горячев
МПК: H03K 3/02

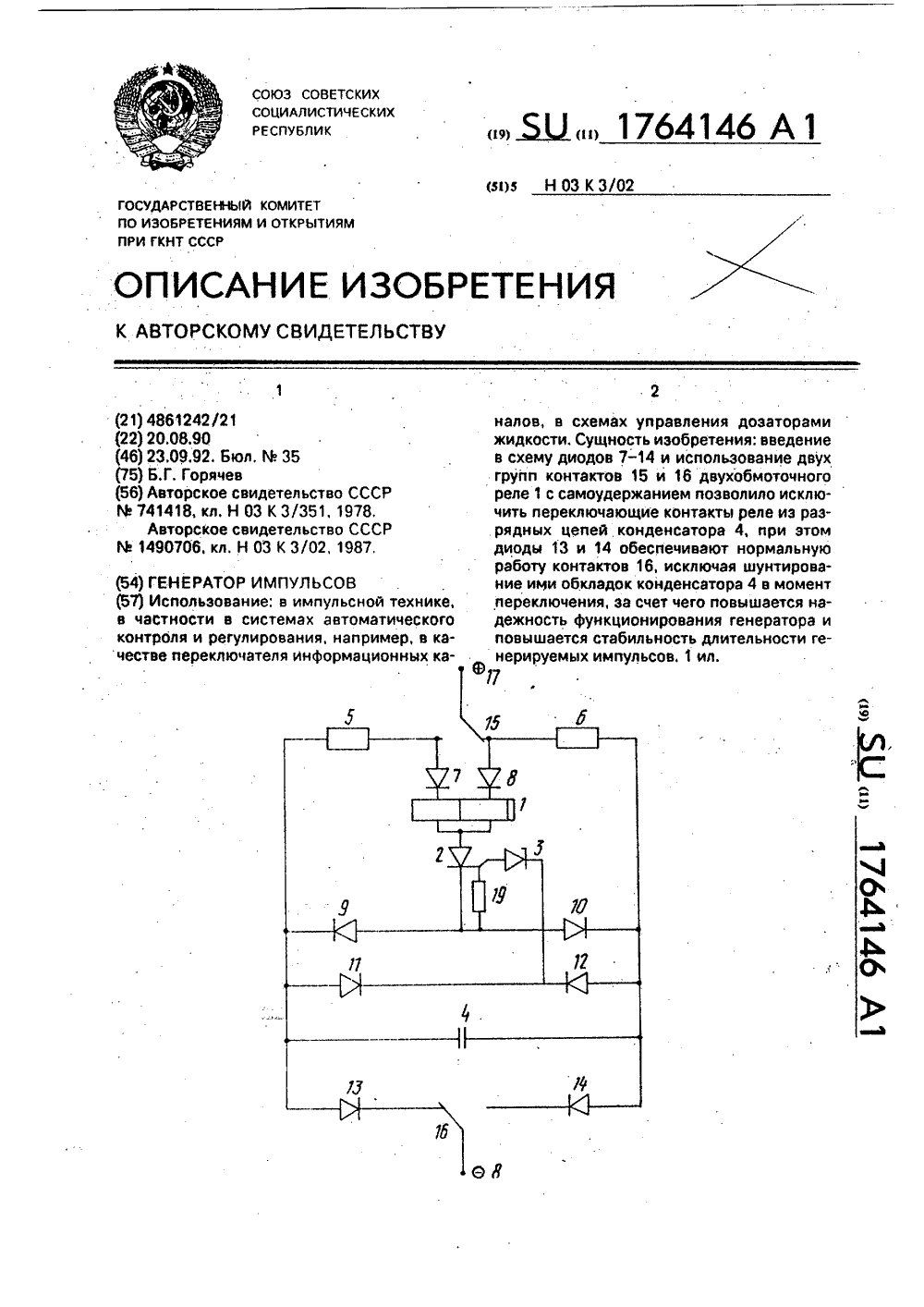

...6. - конденсатор 4. - диод 13 - контакт 16 - шина 18 источника питания. Как только напряжение на нем достигнет порога включения стабилитрона 3, он откроется и конденсатор 4 начнет разряжаться по цепи; плюсовая обкладка конденсатора 4 - диод 12 - стабилитрон 3 - управляющий электрод тиристора 2 и резистор 19 - диод 9 - минусовая обкладка конденсатора 4. Тиристор 2 откроетсяи реле 1 переключится по цепи: тиристор 2 - диод 9 - диод 5 - размыкающий контакт 16 - шина 18 питания. В момент переключения контактов 15 и 16 тиристор 2 закроется, перед этим закроется и стабилитрон 3, Шина 17 питания через контакт 15 подключитсяк резистору 5, а шина 18 - через контакт 16 к катоду диода 14. Конденсатор 4 начнет перезаряжаться по цепи; шина 17 - ,...
Генератор импульсов
Номер патента: 1798894
Опубликовано: 28.02.1993
Автор: Турченков
МПК: H03K 3/02
...элемента 7 задержки его вход управления соединен с шиной 8 управления длительностью выходного импульса,Генератор импульсов работает следующим образом,Счетчик 5 импульсов непрерывно записывает число импульсов, поступающих на его счетный вход, напряжение с выхода преобразователя 4 код-напряжение пропорционально коду с выхода счетчика 4. В момент времени, когда напряжение с выхода преобразователя 4 превышает напряжение, поданное на шину 1, на выходной шине 2 формируется импульс напряжения, от которого пройсходит установка счетчика 5 в исходное состояние; напряжение на выходе ,преобразователя 4 становится равным нулю напряжение на выходе компаратора 3 также становится равным нулю. После этого счетчик вновь начинает записывать...
Генератор импульсов
Номер патента: 1831765
Опубликовано: 30.07.1993
Автор: Бухалов
МПК: H03K 3/02

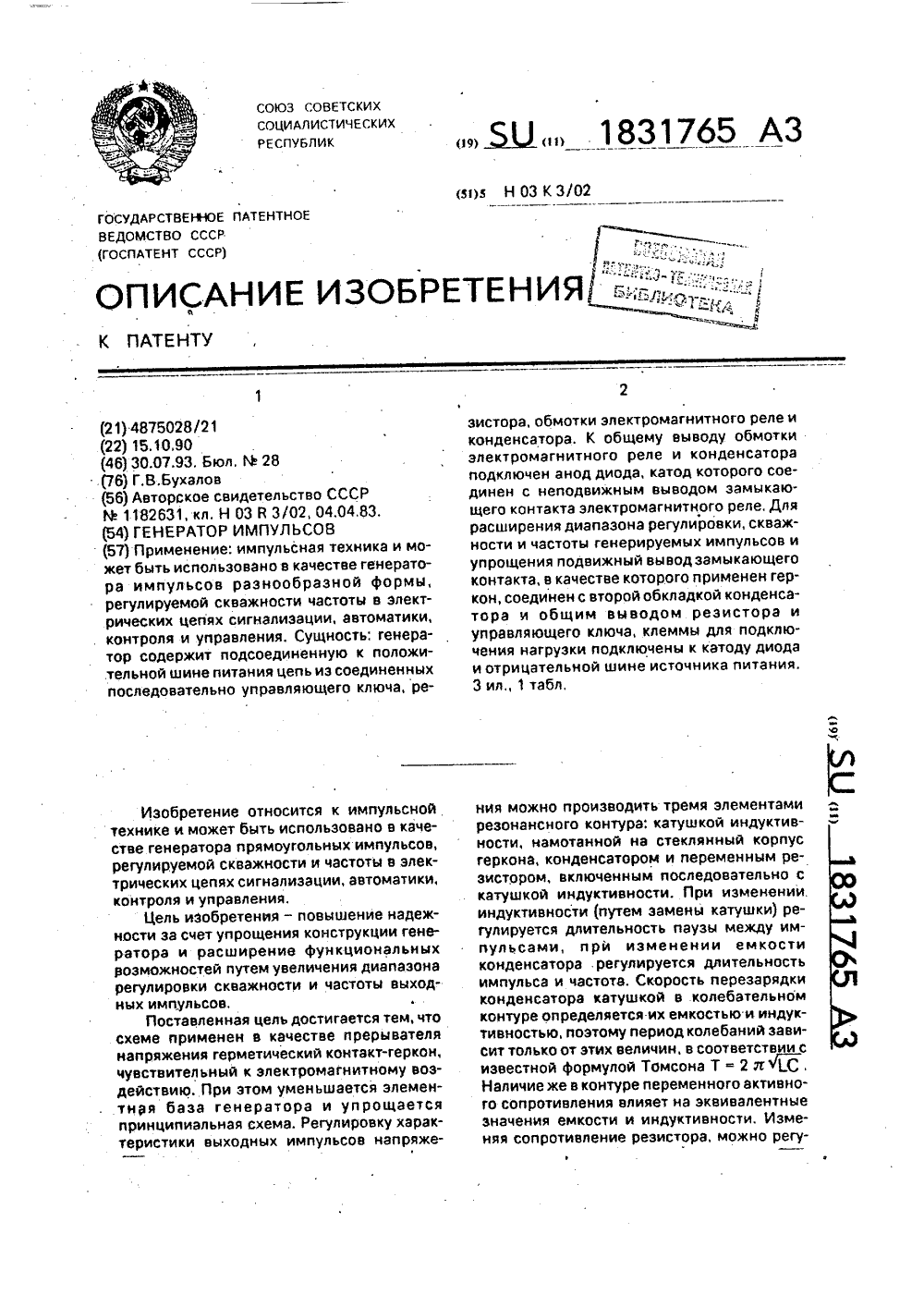

...определяемый небольшим опорным напряжением взависимости от сопротивления на нагруэке и на резисторе, Конденсатор 4, в зависимости от емкости, зарядится в пределах1 1--- входного напряжения. Как только3 55 конденсатор начнет отдавать свою энергиюкатушке индуктивности, в которой возрастет ток, контакты геркона замкнутся подвоздействием электромагнитного поля катушки и подключат нагрузку 7 к полному10 входному напряжению, После включенияконтактов 6 катушка индуктивности отдаетсвою реактивную энергию конденсатору 4 иконтакты геркона разомкнутся. При разомкнутых контактах геркона 6 конденсатор15 дозарядится входным напряжением, ток вкатушке возрастет и цикл повторится, Приуменьшении активного сопротивления. напеременном резисторе 2...
Генератор импульсов с программируемой скважностью
Номер патента: 1835595
Опубликовано: 23.08.1993
Автор: Сербин
МПК: H03K 3/02
Метки: генератор, импульсов, программируемой, скважностью
...суммарная емкость выбранных 30 конденсаторов 5,Ф;Хру - суммарная проводимость включенных кодовых резисторов 7, ОмДлительность пауз на выходе элемента НЕ 2 находится по формуле; 35 ХС 5 ти =0,7 Х -г.рц(2) где т и - длительность пауз, с;40Хр 11 - суммарная проводимость включенных кодовых резисторов 11, Ом 1.Скважность импульсов на выходе элемента 2 при выбранных конденсаторах 5 равна отношению: п ХР 7(3) ти Хр Из соотношений (1)-(3) видно что изменяя программно коды на шинах 4, 10 и 14 получаем на выходе элемента НЕ 2 (выход генератора) программно изменяемые длительности импульсов и пауз. При этом временные параметры импульсов и пауз не влияют друг на друга.Таким образом, частотный диапазон генератора расширен за счет программируемости...
Генератор импульсов
Номер патента: 1837386
Опубликовано: 30.08.1993
Автор: Калимуллин
МПК: H03K 3/02

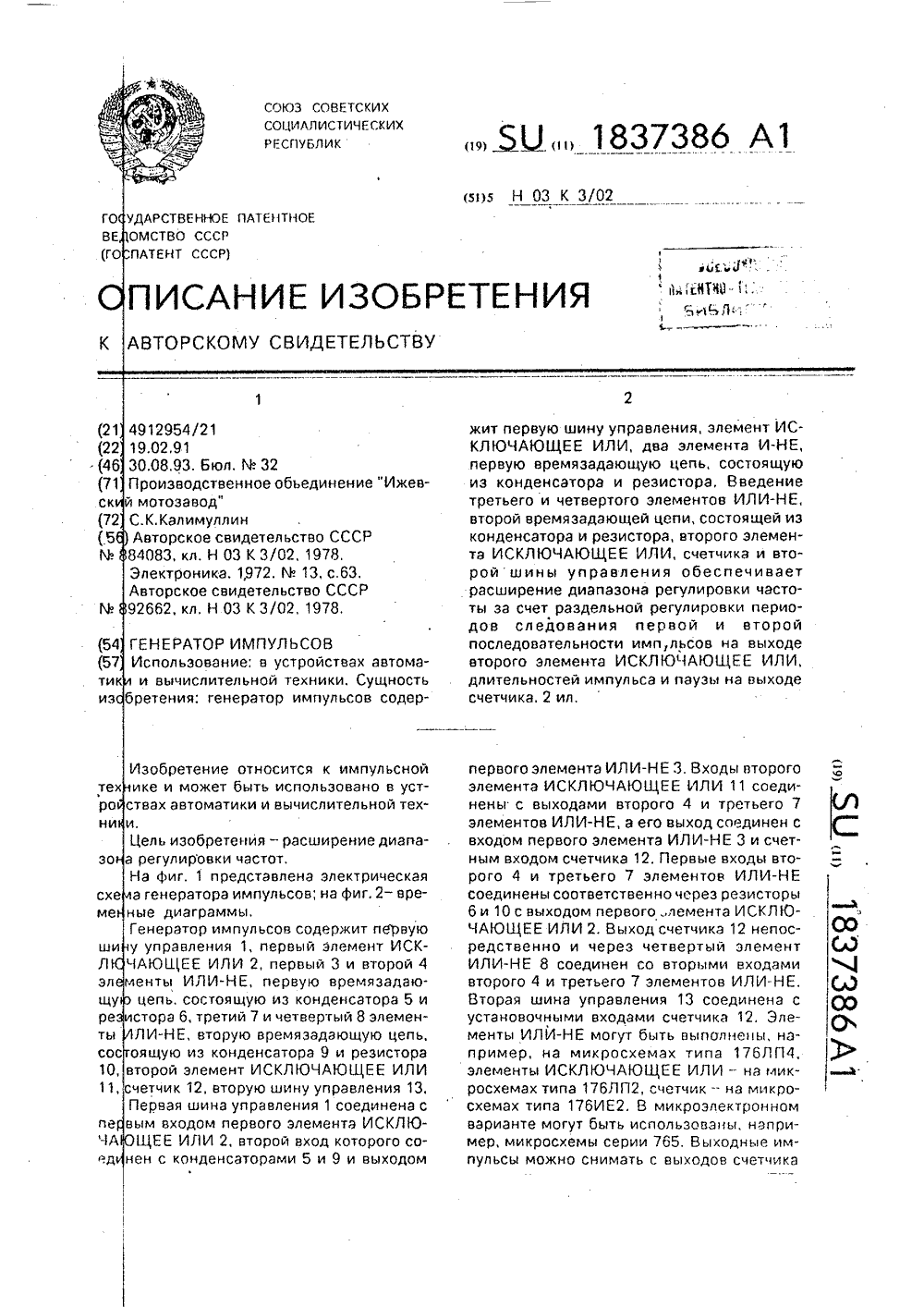

...этом начинается заряд конденсаторов 5 и 9 по цепям; первый элемент ИЛИ-НЕ 3, конденсаторы 5 и 9, резисторы 6 и 10 первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2. Напряжение на первом входе второго элемента ИЛИ-НЕ 4 снижается и достигает порогового значения. Происходит переключение второго элемента ИЛИ-НЕ 4 в состояние "1", Соответственно переключаются аторой элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11 и первый элемент ИЛИ-НЕ 3, на выходе последнего устанавливается уровень "О" (момент 12, фиг, 2, в), С этого момента начинается перезаряд конденсаторов 5 и 9. по цепям: первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, резисторы 6 и 10, конденсаторы 5 и 9, первый элемент ИЛИ-НЕ 3. Напряжение на первом входе второго элемента ИЛИ-НЕ 4 повышается и достигает порогового значения....
Генератор импульсов тока
Номер патента: 2000656
Опубликовано: 07.09.1993
Автор: Хаов
МПК: H03K 3/02
...увеличивается амплитуда полусинусоидального компенсационного импульса тока и сокращается длительность фронта включения основного импульса, следовательно, повышается КПД генератора.Не известна из патентной и научно-технической литературы совокупность признаков, предлагаемая в данном техническом решении и обеспечивающая повышение КПД генератора при формировании двух разнополярных следующих друг эа другом без паузы прямоугольного и полусинусоидального импульсов тока в активно-индуктивной нагрузке. Следовательно, изобретение соответствует критерию "существенные отличия".На фиг, 1 представлена электрическая схема заявляемого генератора импульсов тока; на фиг. 2 приведены временные диаграммы работы генератора,Генератор импульсов тока...
Устройство для определения мест повреждений кабельных линий
Номер патента: 2005306
Опубликовано: 30.12.1993
Автор: Назаров
МПК: G01R 31/08, H03K 3/00, H03K 3/02 ...
Метки: кабельных, линий, мест, повреждений
...разомкнутым контактом 8, второго реле 9 с нормально разомкнутым контактом 10, третьего реле 11 с нормально разомкнутым контактом 12. первого диода 13, стабилитрона 14, второго диода 15, третьего диода 16, индикатора 17 тока, двухполупериодного выпрямителя 18, первого резистора 19, второго резистора 20, третьего резистора 21, четвертого резистора 22, кнопки 23 возврата, трансформатора 24 тока, кнопки 25 пуска, четвертого реле 26 с нормально замкнутым контактом 27, пятогозамкнутый контакт 10 и делитель 34 напряжения к первому входу силового блока 3 с подключенными на его выходе и соединенными параллельно трансформатором 4 и переключателем 5 и входу блока 6 контроля, К первому выходу блока 1 питания подключены также соединенные...
Устройство для формирования электромагнитных импульсов в земной коре
Номер патента: 1572257
Опубликовано: 25.07.1995
Автор: Хаов
МПК: G01V 3/12, H03K 3/02
Метки: земной, импульсов, коре, формирования, электромагнитных
УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЭЛЕКТРОМАГНИТНЫХ ИМПУЛЬСОВ В ЗЕМНОЙ КОРЕ по авт. св. N 1345852, отличающееся тем, что, с целью расширения функциональных возможностей при одновременном повышении быстродействия и надежности, в него дополнительно введены четырехтиристорный мост и источник гасящего напряжения, включенный между точками соединения анодов двух тиристоров и точками соединения катодов двух других тиристоров четырехтиристорного моста, причем точка соединения катода и анода первой пары тиристоров моста подключена к точке соединения первых выводов балластного сопротивления, коммутирующего конденсатора и катода первого тиристора тиристорного триггера, а точка соединения катода и анода второй пары тиристоров моста подключена к точке...
Генератор импульсов
Номер патента: 971060
Опубликовано: 10.09.1997
Автор: Шишкин
МПК: H03K 3/02
Генератор импульсов, содержащий два транзистора противоположных типов проводимости, эмиттер первого транзистора соединен со средней точкой последовательной RC-цепи, включенной в цепь питания, база с коллектором второго транзистора и через первый резистор с общей шиной, коллектор с базой второго транзистора, эмиттер которого соединен с общей шиной, второй резистор, одним выводом соединенный с шиной питания, отличающийся тем, что, с целью расширения диапазона частот и уменьшения мощности потребления, в него введен полевой транзистор, затвор которого непосредственно или через первый дополнительный резистор соединен с эмиттером первого транзистора, исток непосредственно или через второй дополнительный резистор с базой первого транзистора, а...
Резервированный генератор импульсов
Номер патента: 1450711
Опубликовано: 27.08.2001
Авторы: Егоров, Есипов, Шишкин
МПК: H03K 3/02
Метки: генератор, импульсов, резервированный
Резервированный генератор импульсов, содержащий два канальных генератора, два полосовых фильтра, два интегрирующих каскада, причем выходы первого и второго канальных генераторов подключены к входам соответственно первого и второго полосовых фильтров, отличающийся тем, что, с целью повышения достоверности функционирования, в него введены элемент И-ИЛИ, четыре элемента ИЛИ-НЕ, два инвертора и четыре резистора, выходы первого и второго полосовых фильтров подключены через соответственно первый и второй резисторы к общей шине и через соответственно первый и второй инверторы - к первым входам соответственно первого и второго элементов ИЛИ-НЕ, которые через соответственно третий и четвертый...
