Фазовариатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 63469
Автор: Кросби
Текст

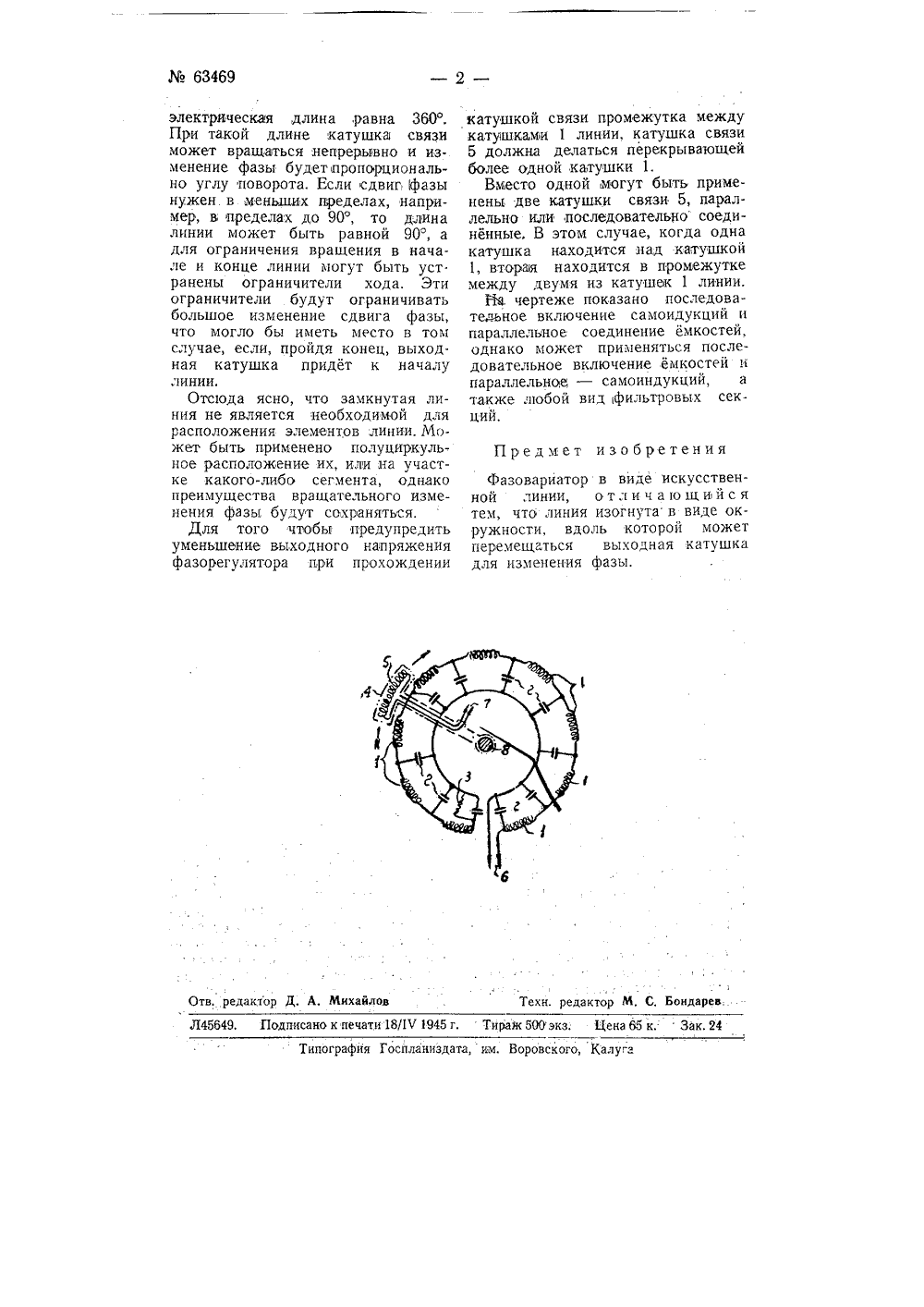

Зарегистрироеино е Бюро изобретений Госплини нри ( НК СО".Р очнойбретател вное управление Дейсэлектрослаб ительный и н-ц Мурреи осб зовариа ЪК .т.,36152 (308435 Заявлено 3 ноября 19 9 г, в Наркомэлектропром бликовано 31 марта 1944 г, остраняется на 15 лет от 3 Опу йствие патента расиоября 1939 года чертежом, на котором изобр схема предлагаемого фазо тора.Искусственная линия, сост из элементов индуктивности Настоящее изобретение касается фазовариатора с искусственной линией, в котором элемент, служащий для сдвига фазы, расположен по кругу, а выходная катушка связи смонтирована на вращающейся вокруг оси рукоятке, благодаря чему для любой точки фазосдвигающей цепи или, линии получается простое механическое средство связи.В фазосдвигателях прежних типов длина фазосдвигающей цепи или искуственной линии изменялась или с помощью переключателей выводов, илидвижков, или с помощью катушки связи, перемещаемой ременной передачей или иным механическим способом вдоль линии и образующей связь с различными ее точками, Все перечисленные методы громоздки и сложны; целью данного изобретения является дать конструкцию компактного фазорегулятора с упрощенной системой связи.Сущность изобретения поясняетсяажена вариаемкости 2, смонтирована так, что катушки расположены по кругу. Катушка связи 5 (выходная катушка) смонтирована на ручке 4 и может перемещаться вдоль линии 1, 2 и, таким образом, может быть индуктивно связана с любой из катушек 1 линии при вращении ручки 4 вокруг оси 8, Выходные проводники 7 катушки связи 5 могут быть выпущены из полой ручки 4, как показано на чертеже, или же для обеспечения возможности непрерывного вращения ручки могут быть применены скользящие кольца. Входное напряжение к фазорегулятору подводится проводами 6, а энергия со смещенной фазой отводится по проводам 7. Сопротивление 3 демпфирует линию и предотвращает отражение вдоль нее. Для более эффективного демпфирова. ния сопротивление это может быть заменено комбинацией сопротивле. ния и самоиндукции или емкости.Чтобы сдвиг фазы сделать непрерывным для всех положений катушки связи вдоль линии, необходима искусственная линия, состоящая из элементов 1, 2, у которой63469 Предмет изобретения в, редактор Д. А. Михайлов Техн. редактор М, С, Бондарев,549, Подписано к печати 18/1 Ч 1945 г. Тира 1 к 509 экз, Цена 65 к.Зак. 24 Типография Госпланиздата, им. Воровского, Калуг электрическая длина равна 360. При такой длине катушка связи может вращаться непреры(вно и из. менение фазы будетпропорционально углу поворота. Если сдвиг (фазы нужен в меньших пределах, например, в пределах до 90, то длина линии может быть равной 90, а для ограничения вращения в начале и конце линии могут быть уст. ранены ограничители хода. Эти ограничители будут ограничивать большое изменение сдвига фазы, что могло бы иметь место в том случае, если, пройдя конец, выходная катушка придет к началу линии,Отсюда ясно, что замкнутая линия не является необходимой для расположения элементов линии. Может быть применено полуциркульное расположение их, или на участке какого-либо сегмента, однако преимущества вращательного изменения фазы будут сохраняться.Для того чтобы предупредить уменьшение выходного напряжения фазорегулятора при прохождении катушкой связи промежутка между катушками 1 линии, катушка связи 5 должна делаться перекрывающей более одной катушки 1.Вместо одной могут быть применены две катушки связи 5, параллельно или последователь 11 о соединенные. В этом случае, когда одна катушка находится над катушкой 1, втораи находится в промежутке между двумя из катушек 1 линии.Ка чертеже показано последовательное включение самоидукций и параллельное соединение емкостей, однако может применяться последовательное включение емкостей н параллельное - самоиндукций, а также любой вид фильтровых секций. Фазовариатор в виде искусственной линии, отл и ч а ю щипай с я тем, что линия изогнута в виде окружности, вдоль которой может перемещаться выходная катушка для изменения фазы.
СмотретьЗаявка
36152, 03.11.1939
Кросби Муррей
МПК / Метки
МПК: H03H 7/20
Метки: фазовариатор
Опубликовано: 01.01.1944
