Устройство для вращения фазы прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 63072
Автор: Колосков
Текст

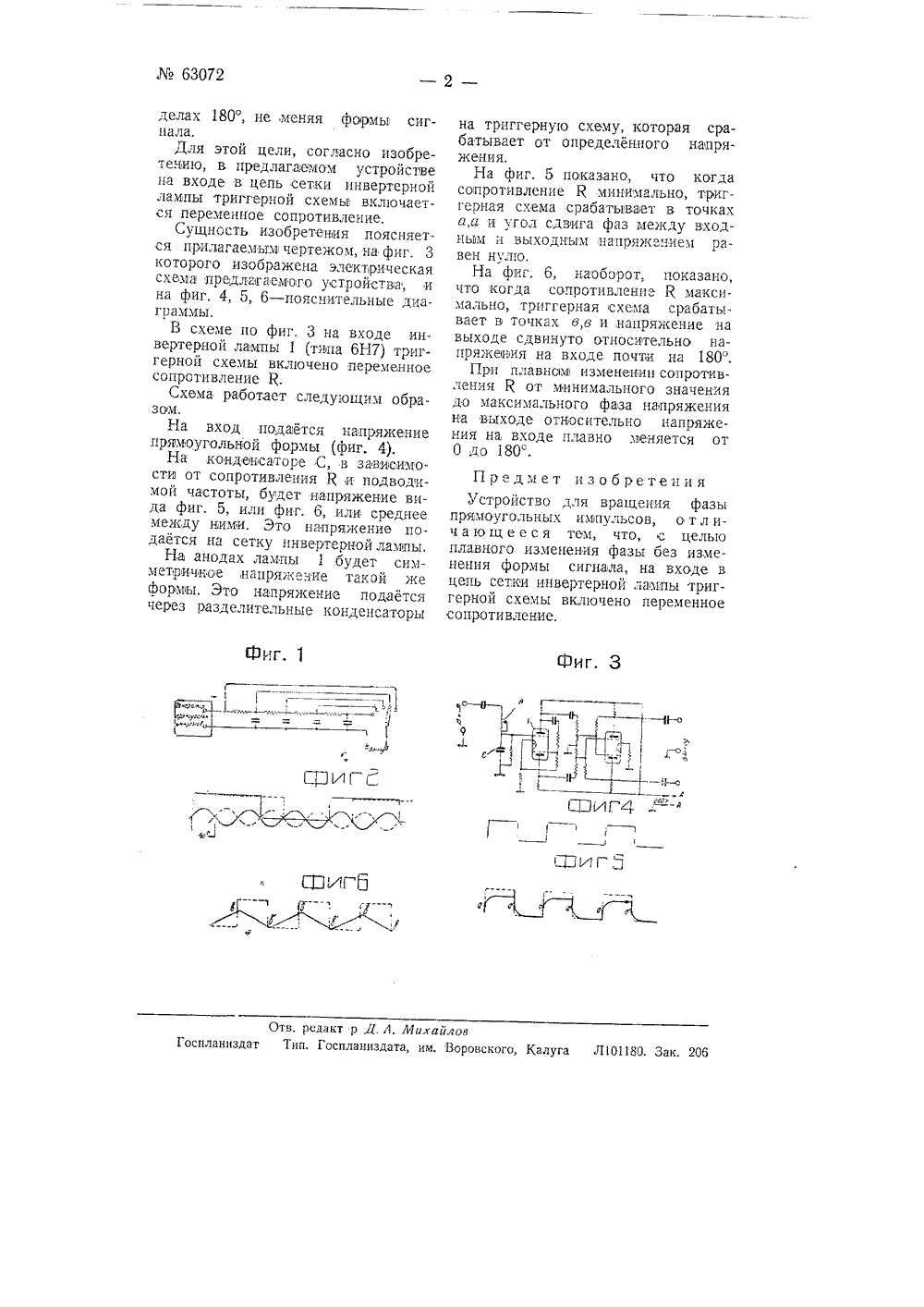

СССР63072 Класс 21 а 4, 65.,ОП И САН ИЕ ИЗО БРЕТЕ Н ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗарегистрировано в Бюро изобретений Госилана при СНК СССР Колосков Устройство для вращения фазы прямоугольных импульсов Заявлено 14 июля 1941 года в 1-1 КО за М 6543 (300368) Опубликовано 31 января 1944 годаВ настояшее время для сдвига фаз прямоугольных не синхронизированных сигналов применяется метод малого увеличения или уменьшения частоты генератора прямоугольных импульсов.Когда фаза прямоугольных сигналов сдвигается на нужный угол, тогда быстро восстанавливаот первоначальную, заданную частотуЭтот метод обдадает существен- ными недостатками:1. Нельзя синхронизировать генера.тор прямоугольных импульсов от стабильного генератора (кварца, камертона), а, следовательно, частота и фаза будут гулять.2. Установить нужный угол сдвига фазы по этому методу очень трудно, так как, манипулируя частотой генератора, мы все вре я проскакиваем нужную нам точку.По второму методу сдвиг фазы осушествляется с помощью фильтров по схеме, изображенной на фиг, 1 прилагаемого чертежа.Недостатки этого метода следующие:1. Угол сдвига фазы меняется скачками, а не плавно. 2. Портится форма сигната 3. Небольшой угол сдвига фазы, Третий метод заключается в том, что генератор прямоугольных импульсов сцнхрснизируется от генератора с си:-усспдальным напряженем. В этом случае меняют фазу сцнусоидального напряжения с помощью емкости и самоиндукции, Вадача решается полностью только в случае, если прямоугольный сигнал синхронизцруется на основной гармонике. Ес,.п же синхронизация происходит, апример, третьей гармоникой, то при сдвиге фазы синхронизирующего сигнала на 180 прямоугольный сигнал сдвигается на % периода т. е. на 60 (фиг. 2 чертежа), Ясно, что при синхронизации на больших гармониках сдвиг фазы прямоугольного сигнала будет еще меньше. Это и есть основнойсдостаток последнего метода, так как синхронизировать генератор прямоугольных иПульсов основной гармоникой не всегда представляется возможным.Предлагаемый метод дает возможность при синхронизированном генераторе прямоугольных импульсов плавно изменять его фазу в пре11 аО. Зак. 20 а делах 180, не меняя формы сигнала.Для этой цели, согласно изобретению, в предлагаемом устройстве на входе в цепь сетки инвертерной лампы триггерной схемы включается переменное сопротивление.Сущность изобретения поясняется прилагаемым чертежом, на фиг. 3 которого изображена электрическая схема предлагаемого устройства, и на фиг. 4, 5, 6 в пояснительн диаграммы.В схеме по фиг, 3 на входе инвертерной лампы 1 (типа 6 Н 7) триггерной схемы включено переменное сопротивление К.Схема работает следующим образом.На вход подается напряжение прямоугольной формы (фиг, 4).На конденсаторе С, в зависимости от сопротивления Я и подводимой частоты, будет напряжение вида фиг, 5, или фиг. 6, или среднее между ними, Это напряжение подается на сетку инвертерной лампы.На анодах лампы 1 будет симметричное,напря кение такой же формы. Это напряжение подается через разделительные конденсаторы на триггерную схему, которая срабатывает от определенного напряжения,На фиг. 5 показано, что когда сопротивление К минимально, триггерная схема срабатывает в точках а,а и угол сдвига фаз между входным и выходным напряжеием равен нулю,На фиг. 6, наоборот, показано, что когда сопротивление Я максимально, триггерная схема срабатывает в точках в,в и напряжение на выходе сдвинуто относительно напряжения на входе почти на 180.При плавнои изменении сопротивления К от минимального значения до максимального фаза напряжения на выходе относительно напряжения на входе плавно меняется от 0 до 180. Предмет изобретенияУстройство для вращения фазы прямоугольных импульсов, о т л ич а ющ е е с я тем, что, с целью плавного изменения фазы без изменения формы сигнала, на входе в цепь сетки инвертерной лампы триггерной схемы включено переменное сопротивление.
СмотретьЗаявка
6543, 14.07.1941
Колосков
МПК / Метки
МПК: H03H 11/20
Метки: вращения, импульсов, прямоугольных, фазы
Опубликовано: 01.01.1944
