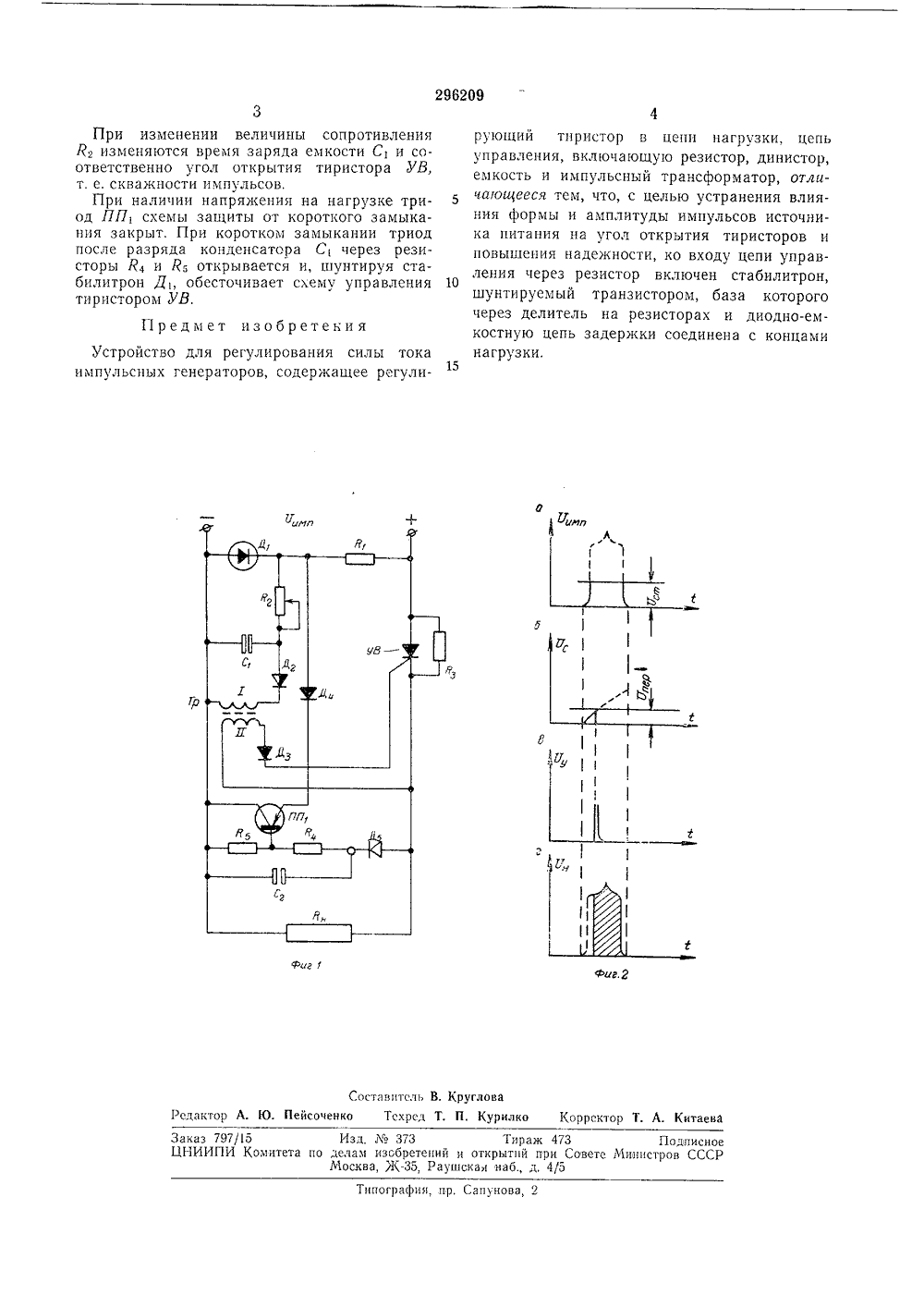

296209 О П И С А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства1 ПК Н 3/ Заявлено 26,Х 11,1969 ( 139285724-7)с присоединением заявкиПриоритетОпубликовано 12.1.1971. Бюллетень8Дата опубликования описания 7.1 Ч.1971 Комитет по пел изобретений и открытий при Совете 1 т 1 инистров СССРДК 621.316,722(088 авторыизобрете я Э. М. Рабинович, И. П. Григорчук, В. В. Евсеев и Ю. Б, Дмитриев ециальное проектно-конструкторское и технологическое бюроэлектрообработки аявите СТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СИ ИМПУЛЬСНЫХ ГЕНЕРАТОРОВ На фиг,электрическаяства; на фигсхеме.Силовая чаиз источниказан) с напрянагрузки Йп,изображена принципиальная схема предлагаемого устрой - импульсы в управляющей ь устройства (фиг. 1) состоит мпульсов (на схеме не покаением У, тиристора УВ н Известны устройства для регулирования силы тока импульсных генераторов, содержащие регулирующий тиристор в цепи нагрузки, цепь управления, включающую резистор, динистор, емкость и импульсный трансформатор. Однако в таких устройствах угол открытия тиристора зависит от формы и амплитуды импульсов генератора, и, кроме того, отсутствуют элементы для выполнения функций выключения силового тиристора при коротких замыканиях на нагрузке.Предлагаемое устройство отличается от известных тем, что ко входу цепи управления через резистор включен стабилитрон, шунтируемый транзистором, база которого через делитель на резисторах и диодно-емкостную цепь задержки соединена с концами нагрузки.Такое выполнение устройства устраняет влияние формы и амплитуды импульсов источника питания на угол открытия тиристоров и повышает надежность. Схема управления содержит резисторы Р,и Я., стабилитрон Дь переключающий диоддинистор Д емкость С 1 и импульсный трансформатор Тр, связанный вторичной обмоткой5 через диод Д, с управляющим электродом тиристора УВ. Параллельно тиристору включено сопротивление Рз для передачи напряжения на нагрузку при закрытом тиристоре, чтонеобходимо для работы схемы.10 Схема защиты от коротких замыканий состоит из полупроводникового триода ПП резисторов Р 4 и %, емкости С и диода Д;.Устройство работает следующим образом.Поступающее от генератора импульсное15 напряжение Уп,через ограничивающий резистор Р 1 подается на стабилитрон Дь Срезанная стабилитроном нижняя часть каждого импульса (фиг, 2,а) через переменный резистор Яз заряжает емкость Сь При дости 20 жении напряжения У, на емкости Сь равного напряжению Упер переключения динистораДе (фиг. 2, б), динистор открывается и емкость С 1 разряжается через него и первичнуюобмотку трансформатора Тр. Во вторичной25 обмотке трансформатора возникает импульснапряжения У (фиг. 2, в), который открывает силовой тиристор УВ, и на нагрузке В,появляется напряжение Сп, имеющее формусрезанного по времени первоначального им 30 пульса (фиг. 2, г),296209 Предмет изобретеки я омп Фиг У иг.2 Составитель В, Кругловазедактор А. Ю, Пейсоченко Тскрсд Т. П. Курилко Корректор Т. А. Китаева аказ 797/5 Изд Мв 373 Тираж 473 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, )К, Раушскаи наб., д, 45 ипография, пр. Сапунова,При изменении величины сопротивления Лз изменяются время заряда емкости С 1 и соответственно угол открытия тиристора УВ, т. е. скважности импульсов,При наличии напряжения на нагрузке триод ПП, схемы защиты от короткого замыкания закрыт. При коротком замыкании триод после разряда конденсатора С, через резисторы Р 4 и Яв открывается и, шунтируя стабилитрон Дь обесточивает схему управления тиристором УВ,Устройство для регулирования силы токаимпульсных генераторов, содержащее регулирующий тпристор в цепи нагрузки, цепь управления, включающую резистор, динистор, емкость и импульсный трансформатор, отличающееся тем, что, с целью устранения влияния формы и амплитуды импульсов источника питания на угол открытия тиристоров и повышения надежности, ко входу цепи управления через резистор включен стабилитрон, шунтируемый транзистором, база которого через делитель на резисторах и диодно-емкостную цепь задержки соединена с концами нагрузки,15
