Способ управления мостовым статическим преобразователем, работающим на индуктивнуюнагрузку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 267738
Автор: Барский
Текст

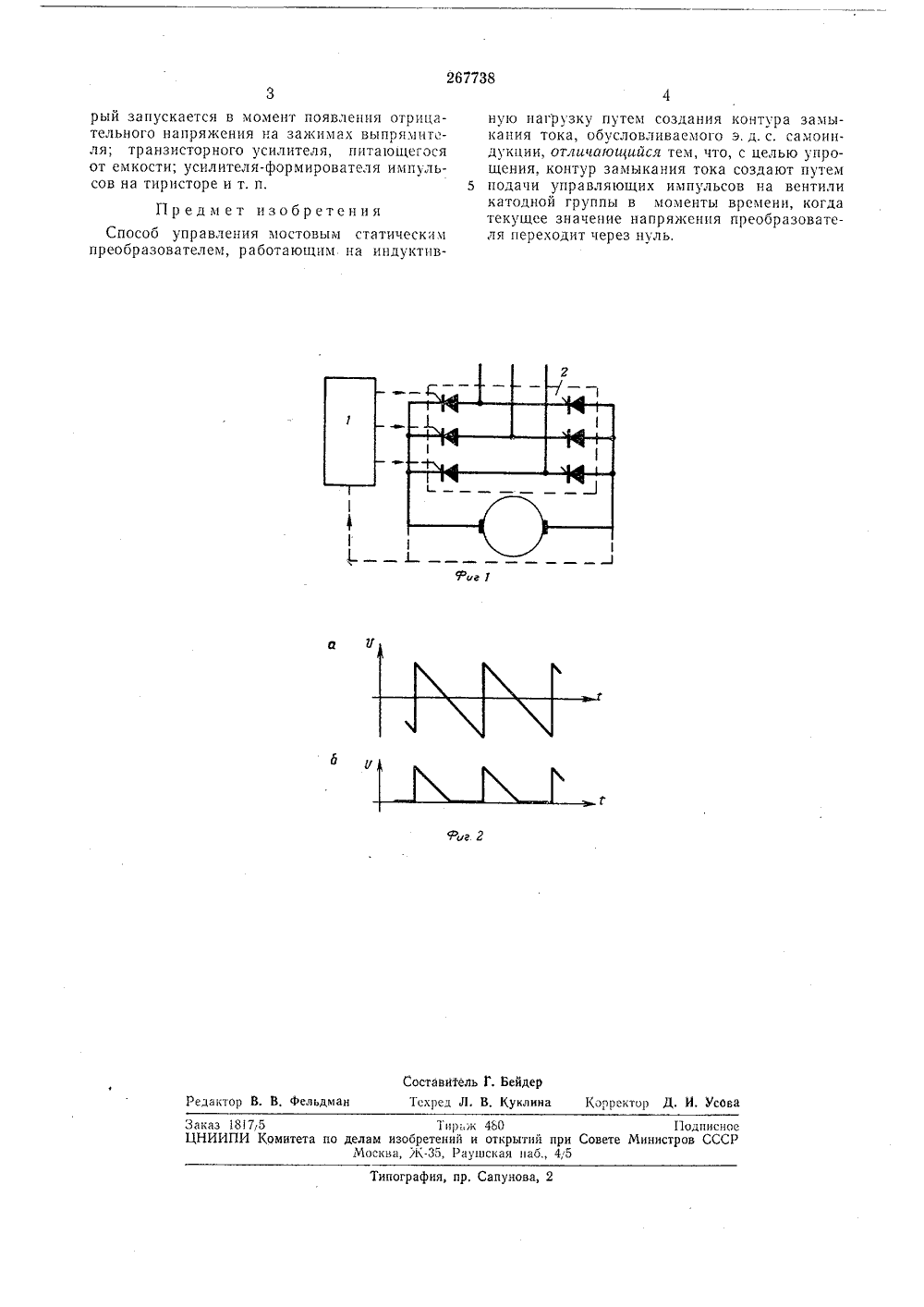

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалмстическиа РеслублмкЗависимое от авт. свидетельства8 ( 1225557(24-7) аявлено 15,111.196 присоединениемПриоритет вки 1 ПК Н 02 пт 7 Комитет ло деламоорвтений и открытири СоветеМинистровСССР 621.314,58 (088.8) Опубликовано 02 У.1970. БюллДата опубликования описания еньЪ 1 1.1 97 Авторизобретения Барски Заявит СПОСОБ УПРАВЛЕНИЯ МОСТОВЫМ СТАТИЧЕСКИМЕОБРАЗОВАТЕЛЕМ, РАБОТАЮЩИМ НА ИНДУКТИВНУЮНАГРУЗКУ 2 целью упроще здают путем пэна вентили камени, когда те- преобразователя я. Бпотребля бота ющи на с за ной эне прямлен держива участки этом к менное По известному способу уменьшение потребления реактивной мощности достигается путем создания контура тока, обусловливаемого э. д. с. самоиндукции. Это требует для реализации способа применения дополнительных вентилей; что является не экономичным для мощных преобразователей. Для других способов характерно значительное усложнение схемы управления.По предлагаемому способу сния контур замыкания тока содачи управляющих импульсовтодной группы в моменты врекущее значение напряженияпроходит через нуль. На фиг. 1 показана схема преобразователя, оясняющая описываемый способ; на фиг. 2 - ривая выходного напряжения преобразоватеая величина реактивнои мощности, емой мостовыми выпрямителями, рами на индуктивную нагрузку, связапасанием с последней электромагнитргии на участке положительного выного напряжения, которая затем подет ток через проводившие вентили наотрицательного напряжения, При нагрузке прикладывается знакоперенапряжение (см. фиг, 2,а). Пульсации тока нагрузки (особенно при работе на двигатель) в этом случае велики.Сушность предлагаемого способа управления заключается в том, что отсечение участков обратной полярности производится не специальным неуправляемым диодом, а вентилями моста. В момент уменьшения выходного напряжения преобразователя до нуля открываются вентили левых плеч всех трех фаз выпрямителя (см. фнг. 1). При этом вентиль, стоящий последовательно с проводившим в данный момент вентилем правой половины моста, включается, создавая контур для замыкания тока нагрузки. Открывание вентилей левых плеч моста производится импульсами, вырабатываемыми блоком 1 закорачивающих импульсов, на вход которого подается выходное напряжение выпрямителя 2.При очередной коммутации (при подаче импульсов от системы фазового управления) закорачивающие вентили закроются.Схема управления при этом незначительно усложняется, так как блок закорачивающих импульсов может быть выполнен в виде следующих простых устройств: ждущего блокинггенератора, взводимого по каналу управления (перемагничиваемый сердечник) или по каналу питания (питание от емкости, заряжаемое каждый такт) в момент выработки импульса системой фазового управления, кото267738 г. Составитель Г. Бейдер Техред Л. В. Куклин орректор Д. И. Усов Редактор В ельдма 8 75 Тираж 480 И Комитета по делам изобретений и открытий при Москва, Ж.35, Раушская наб., 4,511 одписно вете Министров СССРаказЦНИ пография, пр. Сапунова, 2 рый запускается в момент появления отрицательного напряжения на зажимах выпрямителя; транзисторного усилителя, питающегося от емкости; усилителя-формирователя импульсов на тиристоре и т. п. Пр ед м ет изобретения Способ управления мостовым статическимпреобразователем, работающим на индуктивную нагрузку путем создания контура замыкания тока, обусловливаемого э. д. с. самоиндукции, отличающийся тем, что, с целью упрощения, контур замыкания тока создают путем 5 подачи управляющих импульсов на вентиликатодной группы в моменты времени, когда текущее значение напряжения преобразователя переходит через нуль.
