Гурьев

Номер патента: 1174020

Опубликовано: 23.08.1985

Авторы: Балашев, Гордеев, Гурьев, Максимов

МПК: A61B 17/58

Метки: проведения, спиц

...13, составляющие электропривод,соединены с источником электропитания.Внутри корпуса 5 расположены дваодинаковых круглых направляющихстержня 14 и 15, концы которых жестко крепятся в переднем и заднем тор -цах корпуса 5, а между ними размещенаспица 1. По этим направляющим стержням 14 и 15 может двигаться сердечник 16, который выполнен из ферромагнитного материала, благодаря чемуон способен при включении под напря -жением магнитной катушки 8 притягиваться к ней за счет электромагнитныхсил. Сердечник 16 удерживается в ис Оходном положении возвратной пружиной17, соединяющей его с задним торцом корпуса 5,20 2Включается магнитная катушка 8в электросеть нажатием на рычаг 1 Й,поворачивающийся на оси 19 и удерживаемый пружиной 20 на оси...

Номер патента: 1174013

Опубликовано: 23.08.1985

Авторы: Гурьев, Никогосян

МПК: A61B 17/56

Метки: коленного, сустава, энцопротезирования

...1 Е Е)утна и 11 и , Подниснос ВНИИПИ Государственного комитета СССР но делаизобретений и открытий 13035, Москва, Ж - 35, Рауьаская наб., д, 45 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4. 1 и к а з 5 и и3Изобретение относится к медицине, а именно к травматологии и ортопедии.11 ель изобретения -- предупреждение нестабильности коленного сустава.Способ осуЕцествляют следующим образом. Паранателлярным разрезом кожи и нодкожной клетчатки обнажают и выделяют надколенник с собственной связкой. Последнюю отсекают от надколенника с бугристостью большеберцовой кости, отводят ее кнаружи, обнажая мыщелки бедра и большеберцовой кости. Сгибают конечность в коленном суставе под прямым углом и производят экономную резекцию суставной поверхности...

Номер патента: 1169640

Опубликовано: 30.07.1985

Авторы: Беленький, Гурьев, Савельев, Хачатрян

МПК: A61B 17/56

Метки: восстановления, сустава, функции

...форму,обеспечивающую контакт суставныхповерхностей по линии или поверхности, параллельной оси вращения сустава (фиг, 1 и 2) . Интерпозиционный материал выкраивают в виде лентыВ зависимости от ширины суставныхповерхностей применяют не менеетрех лент. Ленту 3 фиксируют в точке 4 к передней поверхности кости.5, проводят на заднюю поверхностькости 6 и фиксируют в точке 7. Ленту 8 фиксируют к задней поверхности кости 5 в точке 9, проводят напередней поверхности кости 6 и фиксируют в точке 10. Ленту 11 (как 69640 2и ленту 3) фиксируют на переднейповерхности кости 5 в точке 12, проводят за заднюю поверхность кости 6и фиксируют в точке 13, в результате чего ленты проводятся перекрестнодруг другу в области контакта сус-тавных поверхностей и...

Номер патента: 1168167

Опубликовано: 23.07.1985

Авторы: Александров, Войнов, Гурьев

МПК: A01K 61/00

Метки: выращивания, рыбы

...распорную раму 3 со стойками 4, гибкую тягу 5 и лебедку 6. Для выпивки рыбы садок 2 имеет в верхней части закрываемое окно 7 и соединен с гиб ким рукавом 8 для отвода рыбы.Внутри садка 2 установлено подъемное дно 9 со стенками, выполненными из легкого материала, например, пенопласта, в одной из которых образо- З 0 вано окно 10 для выгрузки рыбы, при этом для удобства выловки рыбы на дне 9 закреплена сетка 11, установленная с наклоном в сторону окна 10. При подъеме дна 9 окно 10 совмещается с окном 7. Дно 9 имеет раму 12 из труб с совмещенными полостями и отверстиями 13, направленными в сторону сетного полотна стенок садка 2.Рама 12 оснащена приспособлением 40 для подачи воздуха, представляющим собой шланг 14.По наружному...

Номер патента: 1165885

Опубликовано: 07.07.1985

Авторы: Гурьев, Евсеенко, Нечаев, Солодкин

МПК: G01B 21/00

Метки: объекта, поверхности, смещений, точек

...заключается в определении шага и угланаклона интерференционных полос,получаемых на экране при освещенииспекл-интерферограммы, записаннойметодом двух экспозиций, лучомкогерентного источника.Смещение точек объекта определяют соотношением 10 дг( = - .- + ЭЬша где- длина волны света;Ь - расстояние от спекл-интерферограммы до экрана;ш - масштаб изображения исследуемого объекта на спеклинтерферрграмме;а - шаг интерференционных полосна экране.Недостатком известного устройства является трудоемкость и большое время расшифровки спекл-интерферограмм. 25 30 Целью изобретения является повьппение производительности определения смещений.Поставленная цель достигается тем, что устройство для определения смещений точек поверхности объек, та, содержащее...

Номер патента: 1163938

Опубликовано: 30.06.1985

Авторы: Астаулов, Гурьев, Змитреня, Муравьев, Чистяков

МПК: B21D 5/06, E04B 1/02

Метки: листовых, соединения

...в , равным - = 4-10:(3-5), радиусом закругления . Ъ1вершины И=. - Ь и расположенными с ша 2гом по ободу 5-15 мм.Устройство работает следующимобразом.На сборочном столе на продольные несущие элементы каркаса натягивают профилированные обшивки, края которых отогнуты на горизонтальные полки несущих элементов, после чего собранную таким образом панель пода ют в установку. Первая пара роликов установки осуществляет загиб отогнутых краев обшиков на выступ нижней горизонтальной полки продольного несущего элемента, вторая пара роликов 45 с помощью расположенных на верхнем ролике шипов производит обжатие и закрепление нижней обшивки на продольном несущем элементе, затем третья пара роликов окончательно 50 калибрует нижнюю горизонтальную...

Номер патента: 1163065

Опубликовано: 23.06.1985

Авторы: Альшиц, Гурьев, Савин

МПК: F16D 25/062

Метки: к-700, крутящий, момент, передающее, преимущественно, роторного, трактора, траншейного, экскаватора

...1 на фиг, 1 (узел подвода рабочей жидкости с торцовым уплотнением).В корпусе устройства 1 размещены: ведущая часть фрикционной гидравлической муфты, включающая фланец 2, насаженный на вал 3, опирающийся на сдвоенные подшипники 4. Вал соединен с наружным барабаном 5 со шлицами, в который вставлены наружными зубьями ведущие диски 6.Ведомая часть муфты включает внутреннив барабан 7, на шлицы которого одеты внутренними шлицами ведомые диски 8, расположенные между ведущими дисками 6.Внутренний ведомый барабан 7 со ступицей насажен на шлицевой ведомый вал 9, опирающийся на опорные подшипники 10 и 11. На конце вала на шлицах расположен ведомый фланец 12. На ступицу внутреннего барабана 7 одет нажимной диск 13, который имеет возможность...

Номер патента: 1161159

Опубликовано: 15.06.1985

Авторы: Ганжа, Гурьев, Куклич, Ольховская, Пиковец, Славутский

МПК: B01D 47/10, B01D 53/18

Метки: газов

...жидкости соединять с массообменным аппаратом посредством гибкихвставок.Данное устройство позволяет значительно упростить систему очистки эасчет приготовления поглотительной суспензии путем смешения пыли известковообжиговых печей с орошающей жидкостьюнепосредственно перед подачей суспензии в массообменный аппарат. При этомисключается необходимость в наличиитрудно эксплуатируемого трубопроводасвежей суспензии, высвобождается частьобслуживающего персонала, что значительно снижает эксплуатационные затраты.На чертеже представлено предлагаемое устройство, разрез,Устройство содержит форсунку 1 смеханизмом прочистки 2, соединеннуюрегулировочным механизмом 3 с распылителем 4, диффузор которого прикреплен к массообменному аппарату 5 припомощи...

Номер патента: 1159117

Опубликовано: 30.05.1985

Авторы: Гайван, Гурьев, Хаустов

МПК: H02K 15/00

Метки: возбужденности, магнитами, постоянными, синхронного, степени, электродвигателя

...путем измерения параметров электродвигателя, имеющего переменную нагрузку на валу. В качестве параметра, характеризующего степень возбужденности, берут момент входа электродвигателя в синхронизм 123.Однако при измерении степени возбужденности тихоходного двигателя 25 этим способом необходимо применение тормозного устройства, например гистереэисной муфты. Такой процесс измерения трудоемок, время измерения велико, а точность измерения недостаточна. Последнее объясняется зависимостью момента входа в синхронизм не только от степени возбужденности, но . и от трения в подшипниках, от техноло" гических погрешностей и конструктивных особенностей тормозного устройст"35 ва.Целью является, упрощение процесса контроля и снижение трудоемкости,...

Номер патента: 1158244

Опубликовано: 30.05.1985

Авторы: Бихневич, Гурьев, Чистяков

МПК: E04C 2/26

Метки: ограждения, панель, слоистая

...слой заливочного пенопласта, обладающего технологической усадкой, и обрамление, пос.леднее выполнено в виде отрезков брусков пенопласта с высотой меньше толщины панели, установленных в продольном направлении панели параллельнодруг другу с зазором относительно обшивок,На фиг.1 изображена слоистая панель ограждения; на фиг,2 - то же,поперечное сечение.Слоистая панель ограждения вклю"чает металлические профилированные 44 гобшивки 1, между которыми размещен утеплитель - заливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 2,0 кгс/см . Между металлическими обшивками по торцам панели установлены отрезки брусков 3 из пенопласта более прочного при сдвиге, чем пенопластовый утеплитель панели, например...

Номер патента: 1157190

Опубликовано: 23.05.1985

Авторы: Бихневич, Галацкий, Глазунов, Гурьев, Змитреня, Ракин, Чистяков

МПК: E04C 2/26

Метки: ограждения, панель, слоистая

...с завальцованнымина полки продольных элементов обрамления кромками и утеплитель из заливочногопенопласта, элементы обрамления выполнены в виде компенсаторов из тонколистовогоматериала, а между утеплителем и элементами обрамления размещены разделительные прокладки.На фиг. 1 изображена слоистая панельограждения; на фиг. 2 - 5 - варианты выполнения элементов обрамления,45Слоистая панель ограждения включаетметаллические профилирова нные обшивки 1,между которыми размещен утеплительзаливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 1 - 2 кгс/см, Вдоль продольных 50сторон панели установлены компенсаторы3 в виде тонкого металлического листа толщиной 1 - 2 мм, на кромки 4 которого завальцованы кромки обшивки...

Номер патента: 1151651

Опубликовано: 23.04.1985

Авторы: Бихневич, Глазунов, Гурьев, Чистяков, Яковлев

МПК: E04C 2/26

Метки: ограждения, панель, слоистая

...Изобретение относится к строительству, а именно к панелям ограждения, используемым в промышленном и гражданском строительствеЦелью изобретения является повышение несущей способности и срока службы панели,На фиг. 1 изображена предлагаемая слоистая панель ограждения; на фиг. 2 - 4 - варианты выполнения складок.Слоистая панель ограждения включает металлические обшивки 1, между которыми размещен заливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 1 - 2 кгс/см, и ребра 3. Обшивка 1 в зоне примыкания к ребрам 3 снабжена складками 4. Конфигурация складок 4 может быть различной, например волнообразной, спиралеобразной, сложного очертания, в виде петли или желобка.Для уменьшения усадочных и температурных...

Номер патента: 936701

Опубликовано: 23.04.1985

Авторы: Гурьев, Загребельный, Клименко, Подгорный

МПК: G01N 33/48

Метки: высокополимерной, дрожжей, рнк

...и растворения вводе .полученного осадка высокополи-.мерной РНК, осветления раствора ивыпеления конечного продукта и . 20Однако известньм способ являетсятрудоемким и требует использованиядорогого дефицитного реагента додецилсульфата.Целью изобретения является уско" 75рение процесса получения целевогопродукта и его удешевление,Цель достигается. тем, что дрожжисуспендируют в .водном 0,3-1,2 М растворе 2 -этилгексановой кислоты, содер)жащем 0,1"0,5 М БаС 1 (рН 7,0-7,5),суспензию выдерживают цри 92-98 Со10-40 мин, охлаждают до 20"30 С,центрифугируют при 0-4 С, к надосаодочной.жидкости добавляют этанол досодержания 50-55 об. , центрифугируют при 0-4 С, полученный осадок:суммарной РНК растворяют в воде досодержания 150-200...

Номер патента: 1147382

Опубликовано: 30.03.1985

Авторы: Балашев, Гордеев, Гурьев, Джаббаров

МПК: A61B 17/58

Метки: компрессионного, костей, остеосинтеза, трубчатых

...полосы, в одном углу рама имеет прилив с продольным отверстием и винтом, с противоположной стороны рамы выполнены пазы, параллельные продольному отверстию прилива, один из шурупов установлен в продольном отверстии прилива и в пазу рамы и контактирует с винтом прилива. На фиг. 1 показано устройство для компрессионного остеосинтеза трубчатых костей, верхняя проекция; на фиг. 2 - то же, боковая проекция; на фиг. 3 - устройство на трубчатой кости в аксонометрии,Конструктивно устройство выполнено в виде рамы, состоящей из пружинящих поперечных полос 1 и 2, скрепленных пружинящими продольными полосами 3, 4, 5 и 6. В верхнем левом углу рамы находится прилив 7 с продольным нарезным отверстием 8, в которое с торца прилива 7 ввертывается винт...

Номер патента: 1146028

Опубликовано: 23.03.1985

Авторы: Ахмедов, Балашев, Гордеев, Гурьев, Джаббаров, Туракулов

МПК: A61B 17/58

Метки: костных, остеосинтеза, сустава, тазобедренного, фрагментов

...заостренных и изогнутых штыря 7 - 9, прилегающие части которых имеют по две стороны 10 и 11, 12 и 13, 14 и 15, сходящихся под углом 20, а их поверхности 16 - 18 выполнены скругленными. 5 1 О 15 20 25 30 35 40 45 50 55 Каждый штырь 7 - 9 изогнут кнаружи, а их концы противоположные заостренным, имеют утолщения 19 - 21 и выполнены таким образом, что вместе образуют эллипсоидную поверхность. Внутренние же поверхности утолщений 22 - 27 также выполнены гранеными, соединяющимися под углом 170 со сторонами 10 - 15.Внутри резьбового патрона 5 установлен резьбовой стержень 28 со шпицем 29. Передняя часть резьбового стержня 28 имеет эллипсоидную лунку 30, в которую входят утолщения 19 - 21, имеющие в сложенном положении при выдвинутых...

Номер патента: 1145417

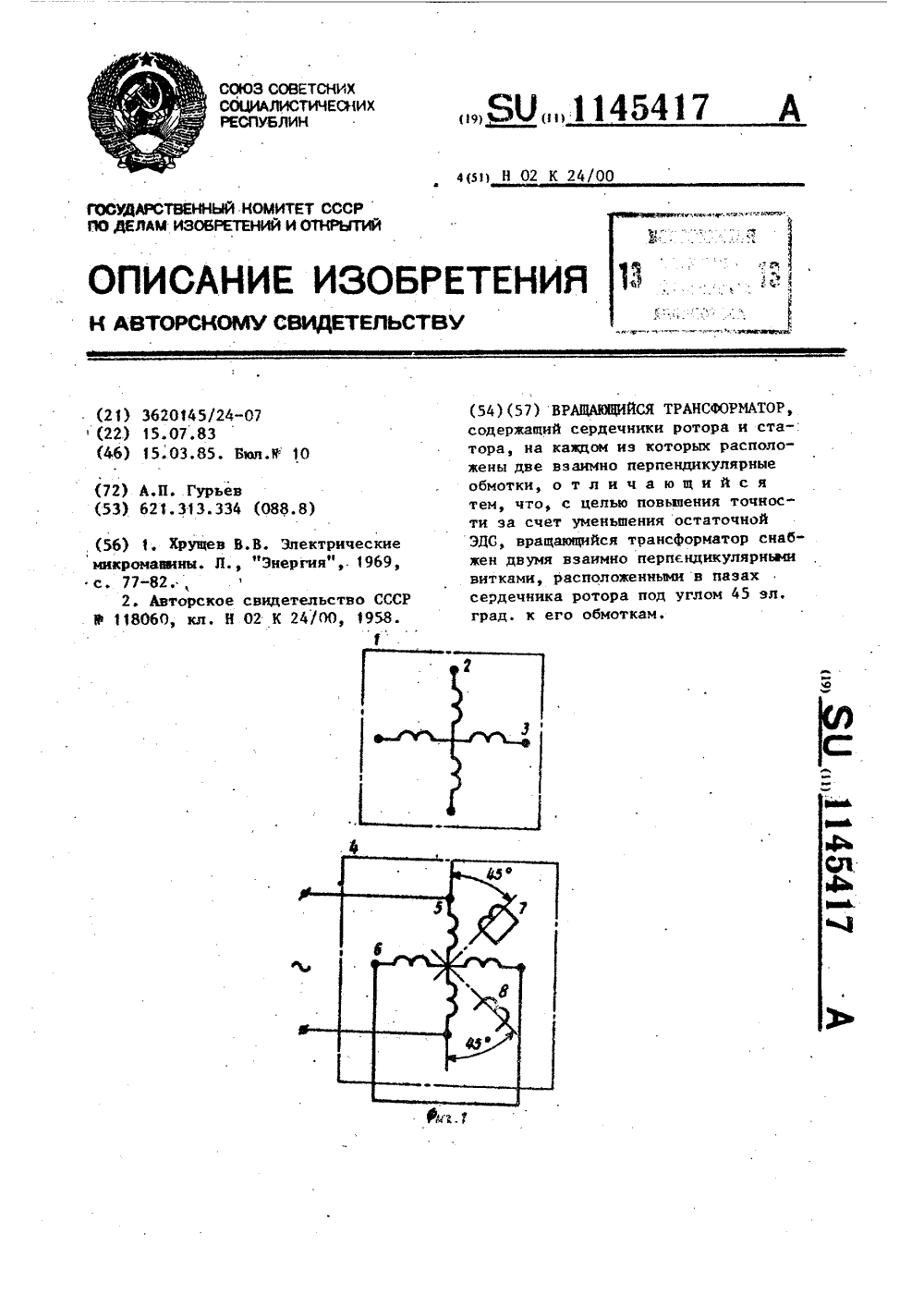

Опубликовано: 15.03.1985

Автор: Гурьев

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...сила ВТ,Рв - намагничивающая сила ВТ приразомкнутых витках,Гв - намагничивающая сила обмотки 5,,Т - намагничивающая сила соответственно витков 7 и 8;20, Р,Г, - намагничивающая силавитка 7 по осям обмоток соответственно 5 и 6,вв 7 вв - кама гничивающая силавитка 8 по осям обмоток соответственно 5 и 6,р - угол, характеризующий смещение намагничивающей силы ВТ призамыкании одного из витков.При работе ВТ обмотку 5 возбуждения подключают к источнику напряжения, квадратурную обмотку 6 замыкают накоротко, При разомкнутыхвитках 7 и 8 остаточная ЭДС вращающегося трансформатора зависитот допущенных технологических ошибок изготовления его сердечникови обмоток, в этом случае намагничивающая сила ВТ равна Р,. При замыкании накоротко витка, 40...

Номер патента: 1138143

Опубликовано: 07.02.1985

Авторы: Азизов, Гурьев, Шестерня

МПК: A61B 17/56

Метки: кокцигодинии, лечения, оперативного

...чертеже показана схема операции предлагаемым способом.Способ осуществляется следующим образом.Операционный разрез производится параллельно к межъягодичной складке 1, отступя от нее на 3 - 4 мм, начиная от уровня крестцово-копчикового синхондроза и продолжая в проксимальном направлении длиной 5 - 6 см. При этом в отличие от известного способа удаления копчика, между анальным кольцом 2 и нижним концом раны 3 остается не 1 см, а 5 - бсм.Рассекают кожу, мягкие ткани до синхондроза. Кожу у нижнего конца раны оттягивают вниз. Далее на уровне крестцовокопчикового синхондроза в поперечном на- правлении пересекают прикрепленные мышцы, затем задне-поверхностную и глубокую, боковые и, наконец, суставную крестцовокопчиковые связки. Копчик...

Номер патента: 1136797

Опубликовано: 30.01.1985

Авторы: Гостищев, Гурьев, Мисник, Рабухин

МПК: A61B 10/00

Метки: желчных, камней, обнаружения, протоков

...невозможность определения мелких камней и определения природы встречного в просвете желчных протоков препятствия (камень, опухоль).Цель изобретения - повышение точности диагностики.Указанная цель достигается тем, что согласно способу обнаружения камней желчных протоков, производят эхолокацию желчных протоков изнутри ультразвуковым датчи ком при диапазоне частот 5 - 12 мГц и при появлении дополнительного импульса на эхо грамме, определяют наличие камня.Способ осуществляют следующим образом.Через культю пузырного протока или холедохотомическое отверстие проводят ультразвуковой зонд с пьезокристаллической пластиной на конце по направлению к Ратерову сосочку, в проксимальном направлении по ходу правого и левого печеночных протоков....

Номер патента: 1136114

Опубликовано: 23.01.1985

Автор: Гурьев

МПК: G05B 23/00

Метки: импульсных, линейных, объектов, характеристик

...равным 45ль = , получают максимальную погрешность от,размытости при аппроксимации на интервале пн сс(11+1) 1функции а Ию) Функцией М 11(е)равной 0,04. Эта аппроксимация вполнЕприемлема для оценки сверху величины погрешности.Вторую компоненту погрешности,характеризующую относительную ошибку от воздействия шумов измеренийОпределяют в следующем видеф ("е 1=1 с 11ф,ь 1 а" Л; - ыа" 1",11 а(л, 1 а(ф.ф (5) погрешности к истинному значению последняя (заменатель выражения 5) сравнима с величиной абсолютной погрешности измерений и относительная ошибка крайне велика. При разбиении исходной функции на две ПКФ амплитуда информационных колебаний существенна, ориентировочно в 10 раз4 превышает уровень шумов измерений. При этом относительная...

Номер патента: 1135876

Опубликовано: 23.01.1985

Авторы: Бихневич, Глазунов, Гурьев, Чистяков

МПК: E04C 2/08

Метки: каркасной, ограждения, панели

...По истечении этого времени фиксаторы 4 убирают.П р и м е р 1. Изготавливают стедовую трехслойную панель шириной135876 4 5 1 О 15 3 1 1025 мм, толщиной 100 мм, длиной 7200 мм. Пустотелый короб собирают из двух профилированных листов высотой гофра 10 мм, изготовленных из рулонной ленты толщиной 1 мм, алюминиевого сплава марки АМгИ по ГОСТУ 13726-780 и продольных элементов каркаса в виде швеллера с изогну той стенкой высотой 98 мм из листо- - вого алюминия толщиной 1 мм. Собранный короб подвешивают в форме по центральной оси на захватах с зазорами 3 мм между горизонтальными поверхностями короба и ограничительными поверхностями формы. На внутренние поверхности профилированных листов путем разбрызгивания наносят клей 88 Н. В полость...

Номер патента: 1134914

Опубликовано: 15.01.1985

Авторы: Гурьев, Дмитриев, Михайлов, Чубаров

МПК: G01P 15/093, G01P 3/36

Метки: движения, объектов, параметров

...фототранэисторов 1 и 2 объединены через резисторы 5 и 6 на шине сброса. База первого фототранзистора 1 через конденсатор 7 подсоединена к эмиттеру первого фототранэистора и через конденсатор 8 - к коллектору первого фототранэистора 1, База второго фототранэистора 2 соединена через конденсатор 9 с коллектором второго фототранзистора 2 и через конденсатор 10 - с коллектором первого фото- транзистора 1, Эмиттер первого фото- транзистора 1 и коллектор второго фототранэистора 2 объединены на выходе генератора гармонического напря жения 11. Элементы 1-10 образуют трехстабильное фоторадиочастотное запоминающее устройство (ТфРЗУ) 12. Коллектор первого фототранзистора 1 подключен через первьп. 13 и второй3 11349 14 диоды к первому 15 и второму...

Номер патента: 1133116

Опубликовано: 07.01.1985

Авторы: Бочаров, Гурьев, Кожевников, Сафонов

МПК: B30B 15/00

Метки: вертикальный, клиновой, кривошипный, пресс

...в станине 1 через ось 20 и подпятник 21.Оба звена 14 и 17 составного клина 13 в сомкнутом состоянии взаимодействуют между собою по плоскости, у а в разомкнутом - образуют П-образную Форму, их направляющие параллельны друг другу,Полэун 16 установлен в направляющих 22 станины 1 и удерживается в заданном положении при помощи уравновешивателя 23.Безмуфтовый механизм включениясостоит из установленного в станинена оси 24 силового цилиндра 25, взаимодействующего штоком 26 с поршнем27, преодолевая усилие возвратнойпружины 28, с шарнирно-рычажнымустройством, состоящим из звеньев29 и 30, осей 31-33 и поворотнойопоры 19.Звенья 30 шарнирно-рычажногоустройства осью 33 связаны с ползушкой 34, установленной в направляющих 35 станины 1 и...

Номер патента: 1129221

Опубликовано: 15.12.1984

Авторы: Богданович, Гурьев, Карзин, Личутин, Пиялкин, Пономарев, Сваткова

МПК: C10C 3/04

Метки: вяжущего, дорожного, строительства

...смолистых веществ 10,47содержание трудногидролизуемых полисахаридов 15,3%, содержание меток 40сильных групп 10,8%,П р и м е р 1. Талловый пек стемпературой размягчения 26,5 С,оУ Упенетрацией при 25 С больше 300 10 ммнагревают в стеклянном стакане до45140 С и обрабатывают серной кислотойов количестве 9% от массы пека. Послепродолжительного перемешивания и полного растворения кислоты в пеке температуру постепенно поднимают доО210 С и выдерживают в течение 4 ч.Расслаивания смеси по окончанииперемешивания не наблюдается. Дуктильность 17 см, температура хрупокости минус 19 С, содержание водорастворимых веществ 0,37, температура размягчения 49 С, пенетрацияо190 10 мм. П р и м е р 2, В условиях примера 1 талловый пек с темпратурой...

Номер патента: 1128938

Опубликовано: 15.12.1984

Авторы: Аминев, Ахмалетдинов, Балашев, Гордеев, Гурьев, Джаббаров, Пенькова, Туракулов

МПК: A61B 17/72

Метки: остеосинтеза, фиксатор

...замка 24 (или 25)по часовой стрелке с помощью специальногоустройства-ключа, представляющего собойнаправляющий стержень 38 с метрическойшкалой 39, имеющей в своей верхней частиручку-ворот 40, а его рабочая часть выполнена в виде вилки 41 с прорезью 42 и приливами 43 и 44.Фиксатор для остеосинтеза применяетсяследующим образом,При лечении перелома 45 бедренной кости 46 производят рассверливание ее костномозгового канала со стороны большого вертела через область перелома 45 до диаметраотверстия, обеспечивающего свободное прохождение (без усилий) гофрированной гильзы 1 без распорок 4 и 5. Гофрированнаягильза 1, диаметр которой меньше диаметрарассверленно го костно-мозгового канала,вставляется в него своим коническим концом 2 так, чтобы он...

Номер патента: 1127582

Опубликовано: 07.12.1984

Авторы: Азизов, Ахмедов, Балашев, Гордеев, Гурьев, Джаббаров

МПК: A61B 17/68

Метки: костных, отломков, фиксации

...лепесткиякоря, внутри трубки размещен шток с опорной площадкой, контактирующей с лепестками якоря, а также стакан, связанный с ЗОтрубкой, лепестки якоря установлены надвух параллельных осях, расположенныхна диаметрально противоположных сторонах трубки, свободные концы лепестковякоря выполнены клиновидной формы, стакан связан с трубкой резьбовым соедине 35нием и снабжен пружиной, связанной со штоком,На фиг. 1 показано устройство для фиксации костных отломков, установленное напервой пястной кости кисти, общий вид; на 40фиг. 2 - устройство для фиксации костныхотломков; на фиг. 3 - то же, в предрабочем положении; на фиг. 4 - разрез А - Ана фиг. 3,Устройство состоит из трубки 1, на переднем конце которой на осях 2 и 3 раз 45мещены лепестки 4...

Номер патента: 1127580

Опубликовано: 07.12.1984

Авторы: Ахмедов, Балашев, Гордеев, Гурьев, Джаббаров

МПК: A61B 17/62

Метки: костей, остеосинтеза, переломов, трубчатых

...2, Основание 26 имеет сквозное коническое отверстие 27, через которое при соединении кронштейна 15 с полукольцом 2 пропускается болт 22, проходящий также через отверстие 20 кронштейна 15. С другой стороны на болт 22 наворачивается. гай. ка 24, имеющая колоколообразное основание 28 со сферической лункой 29 внутри и граненой головкой 30 под гаечный ключ. Благодаря такой конструкции, кронштейн 15 может смещаться относительно полукольца 2 как вокруг болта 22, так и в не которых пределах, ограниченных полукольцом 2, вокруг сферы основания 26 при дальнейшей жесткой фиксации кронштейна 15 относительно полукольца 2 затяжкой гайки 24 и контргайки 25.В верхней части стойки 19 кронштейна 15 находится окно 31, по внутренним пазам 32 и 33...

Номер патента: 1127579

Опубликовано: 07.12.1984

Авторы: Аминев, Ахмалетдинов, Ахмедов, Балашев, Гордеев, Гурьев, Джаббаров

МПК: A61B 17/64

Метки: аппарат, верхней, конечности, костей, лечения, переломов

...на фиг. 3 - то же, боковая проекция,Манжета плеча 1 аппарата, выполненная из пластического материала по форме плечевой области тела больного, крепится на больном посредством шнуровки 2, стойки 3 с упором 4 и ремней 5 и 6. Со стороны отверстия 7 для вывода руки к манжете плеча 1 прикреплены две рейки 8 и 9 с отверстиями 1 О и 11 по всей их длине.В верхней части реек 8 и 9 болтами 12 и 13 прикреплена на крыльях 14 и 15 муфта 16 со сферическим шарниром 17, в котором с возможностью продольного перемещения и фиксации размещен резьбовой по краям квадратный стержень 18. Один конец стержня 18 соединен жестко с дугой 19, к концам которой болтами 20 и 21 крепятся спицы 22 и 23. На другом О 15 20 25 30 35 40 45 50 конце квадратного стержня 18...

Номер патента: 1125554

Опубликовано: 23.11.1984

Авторы: Гурьев, Леднев, Токарева, Чубаров

МПК: G01R 25/02

Метки: высокочастотный, фазометр

...преобразователь 3 спектра сигнала и формирователь ч сигнала, а также тактовый генератор 5, выход которого соединен с первым входам ключа 6, низкочастотный фазометр 7, переключатель 8, запоминающий блок 9 и адресный счетчик 10.Преобразователь 3 сгектра сигнала содержит, например, смеситель 11, фильтры 12 и 13, модулятор 14, делитель 15 частоты, усилитель 16, Низкочастотный фазометр 7 состоит, например, иэ триггера 17, схемы 18 совпадения, счетчика 19, Блок 2 управления включает в себя, например, триггеры 20 и 21, логический элемент И, элемент ИЛИ 22 и элемент И 23.Высокочастотный фазаметр работает следующим образом. Перед измерением по команде "Сброс" устанавливаются в исходные (нулевые) состояния адресный счетчик 10 и триггеры 20...

Номер патента: 1125316

Опубликовано: 23.11.1984

Авторы: Абдурахимова, Абрамов, Гурьев, Зауров, Мишаилов, Нигматуллаев, Нуритдинов, Хмара

МПК: D06B 3/08

Метки: авербандному, крашению, мотка-либита, натурального, подготовки, шелка

...в мокром состоянии при 00 С составляет 15- 35 О/ .Предварительное замачивание, удаление излишней влаги и перевязывание мотка пряжей, с упомянутыми свойствами, предотвращает склеивание нитей и снижает их обрывность в последующих процессах приготовления основы и выработки ткани.Параметры поперечного сечения мотка до и после крашения предлагаемым способом подготовки мотков к крашению приведены в таблице.Из таблицы видно, что предварительное замачивание мотка в воде, увеличивает периметр поперечного сечения мотков (перед перевязыванием) из нитей отваренного натурального шелка на 6,4 О/о и из вискозных нитей на 12,5 О/О.При последующем крашении мотков при т = 100 С набухание нитей продолжается, а пери метр поперечного сечения мотков...

Номер патента: 1124945

Опубликовано: 23.11.1984

Авторы: Ахмедов, Балашев, Гурьев, Джаббаров, Магомедов, Туракулов

МПК: A61B 17/00

Метки: артрогенных, контрактур, послеоперационных, профилактики

...контрактур включаетскобу со спицей, установленной на ее концах с возможностью вращения, а свободный конец полимерной пленки закреплен наспице.На фиг. 1 показано устройство для профилактики послеоперационных артрогенныхконтрактур суставов, вид спереди; на фиг. 2 -схема удаления спицы вместе с полимернойпленкой,Устройство выполнено в виде спицы 1 спрорезью 2 по ее оси. На одном конце спица 1 снабжена поперечными выступами 3и 4 под торцовый ключ 5, состоящий из рукоятки 6 и втулки 7 с прорезями 8 и 9 подвыступы 3 и 4 спицы 1. Концы спицы 1вкладываются в пазы 10 и 11 на концах дуги 12, которая отверстием 13 жестко фиксируется. На спице 1 закрепляется конец полимерной пленки 14.Способ осуществляют следующим образом.Под анестезией...
