Губанов

Номер патента: 1791804

Опубликовано: 30.01.1993

Авторы: Губанов, Майстришин, Сысоев

МПК: G05G 7/10

Метки: приводом, силовым, тросовая

..."м" под тросб. На полке "е" рукоятки 17 винтами 20 закреплена зажимная накладка 21, Свободный конец троса б, входящий с большейканавки 8 ролика 5, введен внутрь "д" (фиг,2)рукоятки 17, пропущен через сухарь 19 иуложен в канавку "м" поперечной полки "е", 45В полке "е" трос б зафиксирован накладкой21 под усилием винтов 20.Все натяжное устройство своей осью,совпадающей с осью полки "д" рукоятки 17,ориентировано в плоскости большей канавки 8 ролика 5 в направлении этой канавки 8таким образом, что трос б своими участкамимежду устройством 11 и натяжным устройством образует угол, необходимый для плотного без проскальзывания облегания 55тросом б ролика 5. Противоположный конецтроса б пропущен через втулку 22 с роликом23 фиг,1) для огибания...

Номер патента: 1791766

Опубликовано: 30.01.1993

Авторы: Брандорф, Губанов, Котляров

МПК: G01B 7/06, G01N 27/90

Метки: вихретокового, измерительный, неразрушающего, первичный, средства

...тивного выполнения устройства, Обмотка цилиндрической катушки 1 размещена в пазу фигурного кольца 3, на которое надето фигурное кольцо 4 тэк, что совокупность их1791766 35 40 В,Бран ргентал Составит Техред М рректор Т,Пал эктор Заказ 150 . Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г 113035, Москва, Ж, Раушская наб., 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 внешних поверхностей образует тороидальную поверхность, на которой нанесена обмотка катушки 2, Отношение импедансовкатушек равно единице,Катушки защищены от механических 5воздействий корпусом (не показан), предназначенным также для фиксации и регулирования положейия преобразователяотносительйо объекта...

Номер патента: 1786341

Опубликовано: 07.01.1993

Авторы: Андрющенко, Губанов, Макутонин, Маменко

МПК: F24H 1/32

Метки: водогрейный, котел, секционный

...повышение эффективности отопительных водогрейных котлов, работающих в системах отопления с естественной циркуляцией воды.Указанная цель достигается тем, что водогрейный секционный котел содержит пакет водоохлаждаемых секций, включающий переднюю, средние и заднюю секции, причем задняя секция снабжена в верхней части проемом для отвода продуктов сгорания, к ее внешней стороне примыкает дымовая камера, разделенная вертикальной перегородкой на опускной и подъемный каналы для движения продуктов сгорания от проема задней секции к дымовому патрубку, а в верхней части перегородки, выполненной в виде цилиндрической поверхности, расположено окно, в котором установлена поворотная заслонка, повторяющая форму перегородки, причем вертикальная...

Номер патента: 1782418

Опубликовано: 23.12.1992

Авторы: Алдошин, Губанов, Чесноков

МПК: A01D 41/00, A01F 12/44

Метки: зерноуборочный, комбайн, селекционный

...по высоте,На фиг, 1 изображен зерноуборочныйселекционный комбайн; на фиг. 2 - разрезА-А на фиг, 1; на фиг, 3 - разрез Б-Б на фиг;25 2; на фиг, 4 - разрез В - В на фиг. 3,Зерноуборочный селекционный комбайн состоит из жатки 1, которая имеет режущий аппарат, мотовило, подающий инаправляющий транспортеры для под; чи30 срезанной массы в молотилку, Молотилкавключает молотильный аппарат 2, отбойныйбитер 3, соломотряс 4, решетную очистк 5,ленточный транспортер б, транспортирующий зерновой ворох из-под деки молотиль 35 ного аппарата на решетную очисткупродольный транспортер 7, подающий зерновой ворох из-под решета на распределитель 8; выполненный в виде коническогобарабана. Малое основание конического40 распределителя ориентировано в...

Номер патента: 1779970

Опубликовано: 07.12.1992

Авторы: Власкин, Губанов

МПК: G01M 9/04

Метки: адаптивными, аэродинамической, рабочая, стенками, трансзвуковой, трубы, часть

...- автономный модуль; на фиг,З - сечение А - А на фиг.2; на фиг.4 - узел на фиг.2.Рабочая часть содержит прямоугольный корпус 1 (фиг.1), оборудованный четырьмя гибкими стенками 2 и соответствующими им камерами 3 давления.Каждая стенка состоит из 4-5 автономных модулей 4,Каждый модуль (фиг.2) состоит из опорной балки 5 и гибкой полосы 6, соединенных между собой регулируемыми опорами 7 с силовыми приводами 8, оборудованными дистанционным управлением. Конец гибкой полосы, расположенный у среза сопла, жестко сцеплен с опорной балкой 5, а противоположный конец имеет подвижную опору 9 и может перемещаться вдоль оси рабочей части, На гибкой полосе 6 и на опорной балке 5 равномерно распределены ребра 10 для крепления регулируемых опор 7 с...

Номер патента: 1779706

Опубликовано: 07.12.1992

Авторы: Губанов, Сорочан, Шишкин, Юревич

МПК: E02D 5/34

Метки: возведения, фундамента

...а в другую скважину засыпать щебень порциями, равными 1/2 Н и уплотнять каждую порцию, то несущая способность фундамента в 1-й скважине будет на 16 - 26 больше. чем во 2-й. Это видно из результатов статических испытаний, которые даны в таблице,В таблице под низким качеством уплотнения имеется в виду уплотнения щебня сбросом трамбовки при заполнении половины скважины. а под высоким - четверти высоты скважины,Следует отметить, что для трамбовок диаметром не более 0,6 м при различном качестве уплотнения щебня наблюдали разные диаметры скважин, При низком качест 5 10л 15 20 25 30 35 40 45 50 55 ве этот диаметр О = 1,1-1,2 Ро, где О, - диаметр рабочего органа трамбовки. При высоком качестве уплотнения О = 1,5-1,60 о. Статические...

Номер патента: 1777048

Опубликовано: 23.11.1992

Авторы: Губанов, Нестеренко

МПК: G01N 15/08

Метки: коллекторов, пород, смачиваемости

...измеряют методом вращающейся капли или другим известным способом.Определив экспериментальным путем вышеперечисленные параметры, подбирают выборку образцов, отобранных иэ различных частей залежи, с широким диапазоном изменения их пористости и проницаемости.Затем образцы под вакуумом в эксикаторе насыщают пластовой нефтью и выдерживают их под насыщением до стабилизации адсорбционных процессов. Контроль эа процессом завершения насыщения осуществляют по замерам электросопротивления каждого образца, поочередно помещая их в устройство(фиг,1), Как только произойдет стабилизация электросопротивления образца, считается, что процесс насыщения его нефтью завершился, После этого нефтенасыщенный образец с остаточной водой взвешивают, весовым...

Номер патента: 1775297

Опубликовано: 15.11.1992

Авторы: Абдулаев, Ашкинази, Губанов, Лисица, Порай-Кошиц, Соколов, Тройчанская, Фошкин

МПК: B29C 33/62

Метки: гидравлического, защиты, кавитационной, коррозии, оборудования

...обрабатывают раствором перфторполиэфира 0,4 - 1,8 концентрации во фреоне, В результате на поверхности образуется слой перфторполиэфира, в 10-17 оаз снижающий кавитационный износ по сравнению с необработанным материалом и в 3-4,5 раза по сравнению с материалом, обработанным смазочной композицией 6 СФК-0,5.Влияние упорядочения структуры перфторполизфира на его способность к увеличению стойкости отработанной поверхности к кавитационной эрозии не вытекает однозначно иэ формулы и свойств вещества,Испытание предложенного перфторполиэфира проводили по методике, для чего образцы помещают в заполненную водой 20 25 ЗО 35 40 50 55 камеру ультразвукового диспергатора УЗГ на рамке и устанавливают в перпендикулярном к излучателю положении, Затем в...

Номер патента: 1774232

Опубликовано: 07.11.1992

Авторы: Губанов, Мац, Никищенко, Полищук

МПК: G01N 15/08

Метки: исследования, процессов, фильтрационных

...11 и дополнительного 12 блоков сравнения, а также выходами основного 14 и дополнительного 15 исполнительных механизмов, входы которых соединены с выходами основного 11 и дополнительного 12 блоков сравнения соответственно, а входы - с приводами 19, 20 основного 4 и дополнительного 5 прессов соответственна, причем емкость 17 для нефтевытесняющего агента - гидравлически связана со входом дополнительного пресса 5.Установка работает следующим образом.Подготовка к работе. Образец 3 пористой среды (керн) размещается внутри уплотнительного элемента 2 в камере 1 гидрообжи л, Прессом 7 создается необходимое давление в камере 1. В контейнер 8заливается рабочая жидкость и после перемешивания прессом 4 подается через задатчик расхода 10 в...

Номер патента: 1770634

Опубликовано: 23.10.1992

Авторы: Горин, Губанов, Пшеницын

МПК: F16F 1/02

Метки: упругодемпфирующий, элемент

...металлического листа,Целью изобретения является повышение надежности и эффективности работыУДЭ,Указанная цель достигается тем, чтоопоры выполнены с фигурными отгибами,расположенными в массиве.На фиг. 1 изображен общий вил УДЭ.Конструкция УДЭ состоит из упругодемпфирующего элемента 1, в виде массиваспрессованной металлической проволоки,опоры 2 из металлических пластин с фигурными отгибами 3, например, в виде стрелок,Металлические пластины получены штамповкой или другими способами. Фигурныеотгибы пластины внедряются в рыхлую заготовку УДЭ, раздвигая ее структуру, Послеэтого выполняется совместное прессование. Полученные УДЭ могут быть установлены в опоры для трубопроводов или набраныв виде пакета (см, фиг, 2) для виброизолирующих...

Номер патента: 1768280

Опубликовано: 15.10.1992

Авторы: Алексеев, Губанов, Крючков, Лыхин, Русин, Старостин, Толчинский

МПК: B02C 7/12

Метки: дисковой, мельницы, орган, рабочий

...органов,Существенность отличий предлагаемого технического решения определяется тем, что рабочий орган определенной конусности, с одной стороны, обеспечивает оптимальные условия для равномерного распределения нагрузок по рабочей поверхности, а следовательно, более равномерный износ, в среднем меньшей величины, С другой стороны, эта же конусность позволяет организовать такое движение измельченного продукта, что забиваемость им межзеренных пространств, т,е, "засаливаемость" становится минимальной и обеспечивается необходимая дисперсность измельчения, т,е, высокое качество работы.Принципиальная схема рабочего органа приведена на чертеже,Рабочие органы устанавливаются в дисковую мельницу попарно. Рабочая поверхность верхнего рабочего органа...

Номер патента: 1767318

Опубликовано: 07.10.1992

Авторы: Губанов, Дегтяренко, Кузнецов, Майзель, Малыгин, Пузанов, Семенин, Фролов

МПК: F27B 21/00

Метки: агломерации, концентратов, руд

...тепла на автономном охладителе (температура получаемого на охладителе газа - теплоносителя понижается на 60 - 80 град), что также увеличивает топливоэнергетические затраты на передел;значительные выбросы вредных соединений с дымовыми газами в окружающую среду,Целью изобретения является снижение топливоэнергетических затрат и сокращение количества вредных выбросов в атмосферу. 5 10 15 20 25 30 35 40 45 Поставленная цель достигается при использовании устройства для агломерациируд и концентратов, содержащего агломерационную конвейерную машину, состоящую из секции внешнего нагрева шихты судлиненным зажигательным горном, секцийспекания шихты и тепловой стабилизацииспека с колпаками и вакуумных камер; газоходную систему рециркуляции тепла от...

Номер патента: 1764031

Опубликовано: 23.09.1992

Авторы: Гришко, Губанов, Дубин, Орлов

МПК: G05B 11/01

Метки: следящий, электропривод

...второй вход которого соединен с выходом датчика скорости, соединенного входом с выходом электродвигателя, выход первого сумматора соединен с входом режекторного фильтра, выход которого через усилитель подключен к входу пьезодвигателя,На чертеже изобоажена блок-схема следящего электропривода.Следящий электропривод содержит основание 1, электродвигатель 2, кинематически связанный с подвижной платформой 3, задатчик положения 4, выход которого связан с пеовым входом первого сумматора 5, второй сумматор 6, датчик скорости 7, пьезодвигатель 8, установленный на подвижной платформе 3, исполнительный орган 9, интерферометрический датчик положения 10 выход которого соединен с вторым входом первого сумматора 5, преобразователь 11,...

Номер патента: 1763674

Опубликовано: 23.09.1992

Авторы: Губанов, Журавков, Лазуренко, Николаев, Ногин

МПК: E21D 20/00

Метки: выработки, горной, крепления

...нижней границы упрочненной потолочины.Сопоставительный анализ заявляемого 45 технического решения с прототипом показывает, что заявляемый способ отличается от известного тем, что перед установкой податливых анкеров в кровле горной выработки формируют упрочненную потолочину на расстоянии от ее контура, составляющем (0,2+0,25) ширины выработки, которую укрепляют короткими погружными анкерами длиной равной ее мощности, а податливые анкеры устанавливают длиной равной суммарной величине мощности нижних слоев и потолочины, при этом необходимую мощность потолочины определяют с учетом физико-механических свойств вмещающих пород и параметров горной выработки, Причем разгрузочную щель проводят послеРкр. е работки до Щы, а;уср. Уород коэффи...

Номер патента: 1761109

Опубликовано: 15.09.1992

Авторы: Губанов, Коцюба, Патрин, Старов

МПК: A45D 2/02

Метки: бигуди

...шаг - шагом резьбы стержня. Однако накручивание на данные бигуди предполагает 15значительную трудоемкость процесса и высокую квалификацию исполнителя.Целью изобретения является автоматизация процесса накрутки волос.Поставленная цель достигается тем, что 20бигуди, содержащие резьбовой стержень,имеющий на одном конце увеличенный шагрезьбы последнего витка и крючок, и средство фиксации пряди на стержне, согласноизобретению, средство фиксации пряди на 25стержне выполнено в виде гайки, имеющейна торце, обращенном к крючку, клиновидный выступ, расположенный подуглом к осистержня, противоположном углу подъемавитков резьбы и обращенный к витку с увеличенным шагом резьбы, при этом на торцегайки выполнена выемка, обеспечивающаясовместно с...

Номер патента: 1760276

Опубликовано: 07.09.1992

Авторы: Безуглый, Грушенко, Губанов, Калеберда, Фурсов

МПК: F26B 23/02

Метки: теплогенератор

...повысить экономичность работы теплогенератора, 1 ил,Теплогенератор содержит корпус 1 с камерами 2 и 3 сгорания, Камера 2 сгорания снабжена патрубком 4 подвода воздуха и топливораздающим узлом 5, а камера 3 сгорания снабжена патрубком 6 подвода воздуха и топливораздающим узлом 7, К камере 3 сгорания подключены воздушные каналы 8 и 9 теплообменника, образованного стенкой корпуса 1 и коаксиально установленными внутри него обечайками 10 и 11 разной длины. Камера 2 сгорания установлена с образованием кольцевого зазора 12 внутри короткой обечайки 10, торец которой, со стороны камеры 3 сгорания, перекрыт вставкой 13, Патрубок 4 подвода воздуха соединен воздухопроводом с воздушными каналами 8 и 9 теплообменника, В воздухопроводе 14 установлен...

Номер патента: 1754236

Опубликовано: 15.08.1992

Авторы: Атлас, Белан, Губанов, Никифоров, Харитонов

МПК: B21B 13/10

Метки: двумя, калибрами, клеть, производства, прокатного, профилей, сечения, сортовых, стана, треугольного

...клети прокатного стана с двумя калибрами, содержащей снабженные средствами настройки два биконических валка с 10 параллельными осямиконусы которых имеют общее основание и два цилиндрических валка с параллельными осями, причем оси биконических и цилиндрических валков расположены перпендикулярно друг другу в од ной плоскости, на каждом изцилиндрических валков выполнены кониче-.ские участки, общие основания конусов биконических валков находятся в разных плоскостях, Э биконические поверхности 20 каждого из этих валков расположены так,что в плоскости, проходящий через оси валков, образующая одной иэ них параллельна образующей конического участка цилиндрического валка, а образующая другой кони ческой поверхности параллельнаобразующей другого...

Номер патента: 1749779

Опубликовано: 23.07.1992

Авторы: Губанов, Малахов, Нестеренко

МПК: G01N 15/08

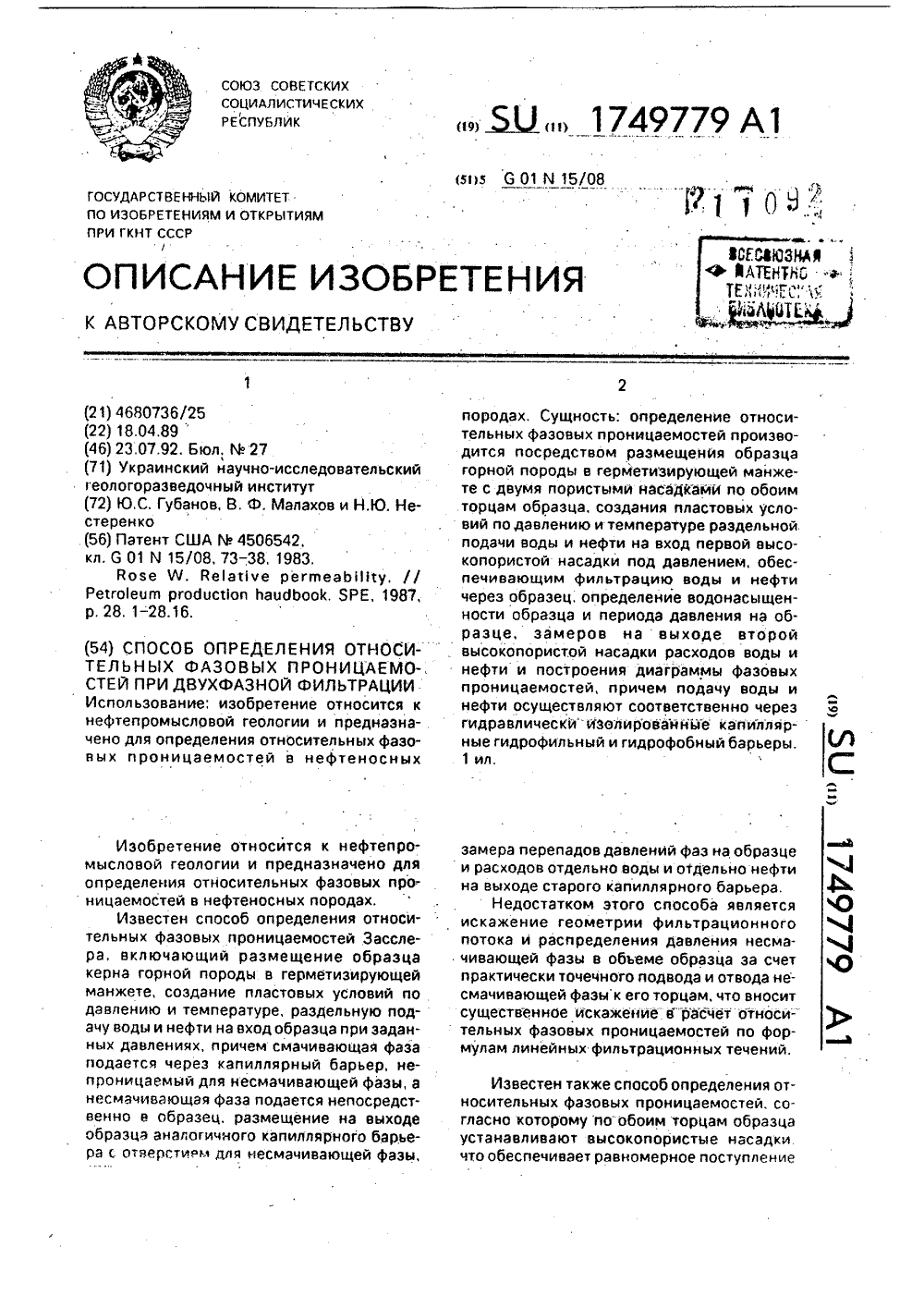

Метки: двухфазной, относительных, проницаемостей, фазовых, фильтрации

...и Поршневые разделители 7 и 8 эаполнятемпературе, производят раздельную ют водой и нефтью, открывают вентили 9 иподачу воды и нефти на вход первой высо тонкой регулировки и подают газообразкопористой насадки под давлением, обес ный агент иэ баллона 11 в нижнюю частьпечивающим фильтрацию воды и нефти поршневых разделителей, Под воэдействичереэ образец, определяют водонасыщен- ем давления газообразного агента из поршность образца и перепад давления на об- невых разделителей 7 и 8 вода и нефтьразце, на выходе второй высокопористой подаются по трубопроводам раздельно нанасадки производят замеры расходов от соответствующие части элемента 4 формидельно воды и отдельно нефти, строят рования потока при одинаковом давлениидиаграммы...

Номер патента: 1747572

Опубликовано: 15.07.1992

Авторы: Губанов, Майстришин, Синицын

МПК: D06F 1/02

Метки: ванне, емкости, опора, стиральной, устанавливаемой

...5.имеет упоры 8 для установки между ними днища емкости, угловые выемки 9 для несущих стержней и сквозные прорези 10 для прохода фиксирующих выступов 7, Несущие стержни 4 и поперечные штанги 3 связаны телескопически и имеют отверстия 11 и 12 для их относительной фиксации при йомощи скобообразных продольных штанг 6,Поперечные штанги 3 жестко связаны между собой трубой 13 с образованием Н- образного каркаса. Несущие стеркни 4 имеют выемки 14 .и упругое покрытие дляконтакта с бортами ванны 1, Внешние концы несущих стержней с одной стороны опоры соединены продольным стержнем 15. Каркас может иметь установочные штанги 16 скобосбразной формы, которые одними концами связаны с резьбовой втулкой 17 с подкимным винтом 18, а на других их...

Номер патента: 1742893

Опубликовано: 23.06.1992

Авторы: Волпянский, Губанов, Гусев, Крутиков

МПК: H01H 1/58, H01H 51/28

Метки: подавления, силы, термоэлектродвижущей

...градиента, а воздушный промежуток, предусматриваемый между катушкой и герконом, создает дополнительную теплоизоляцию, что также способствует снижению разности температур на концах геркона,Однако известный способ, основанный на изменении и выравнивании теплового потока со стороны управляющей обмотки посредством применения теплоотвода, тепловыравнивания и теплоизоляции, приводит к увеличению массы, габаритов и, следовательно, производственных и эксплуатационных затрат пропорционально степени подавления паразиткой термо- ЭДС. В связи с этим практически достигнутые результаты подавления термоЗДС этим способом составляют 20 мкВ. Таким образом, к недостаткам способа следует отнести принципиальную невозможность свести к нулю термоЭДС....

Номер патента: 1740046

Опубликовано: 15.06.1992

Авторы: Барков, Викулов, Головкин, Губанов, Жилкин, Кабанов, Малыгин, Сулин, Тарасов, Хопунов, Худорожков

МПК: B02C 1/02

Метки: аглоспека, разрушения

...крупнокускового продукта и мелочи класса 5-0 мм,На чертеже приведена схема устройства для разрушения аглоспека,Устройство содержит корпус, привод(не показаны), неподвижную щеку 1, секции2 - 4 подвикной щеки, соединенные с эксцентриковыми валами 5-7 с индивидуальными приводами (не показаны) иизносостойкую футеровку 8. В верхней части устройства зацеплена направляющаяплита 9.Устройство работает следующим образом,Аглоспек с агломашины по направляющей плите 9 поступает в пространство, ограниченное неподвижной щекой 1 иверхней секцией 2 подвижной щеки, Придвижении верхней секции 2 кусок аглоспекаломается за счет деформации изгиба междурифл ниями футеровки 8 на несколько частей и проваливается во вторую зону, образованную неподвижной щекой 1...

Номер патента: 1735620

Опубликовано: 23.05.1992

Авторы: Губанов, Калашников, Кобзов, Крохичев, Тарасов, Хютте

МПК: F15B 15/04

Метки: гидросистема

...12 и 13, следящими за соблюдением гидроцилиндром 1 соосности штока и корпуса, В этом режиме также осуществляется зарядка гидроаккумулятора 20. При работе гидроцилиндра 1 10 возможно его рабочее пространственноеперемещение относительно опор корпусов гидроцилиндров 2 и 3, Штоки их, шарнирно соединенные с корпусом гидроцилиндра 1, следуют за ним, поддерживая в любой точке 15 перемещений, При этом элементы 18 и 19осевого положения штоков гидроцилиндров 2 и 3 свободно следуют за ними, поворачивая разомкнутые в этом случае соединенные с ними полумуфты электромагнитных муфт 20 16 и 17.В момент кратковременного или длительного отключения всей гидросистемы, включая и источник 25 электроэнергии, распределитель 4, управляемый электромагни...

Номер патента: 1733109

Опубликовано: 15.05.1992

Автор: Губанов

МПК: B01D 17/04, B04C 3/02

Метки: нагревания, сепарируемых, суспензий, эмульсий

...трубами приемника для того, чтобы жидкость на выходе из трубы распределителя не забрасывалась в трубу для отвода газа и для того, чтобы в нижней части образовать кольцевой сборник для жидкости и этим не допустить перемешивания жидкости с газом на выходе из распре делителя.Вращательное движение потока по спирали позволяет выделить газы из жидкости, которые попадают в нагреватель с пенообразной массой или выделяются в процессе нагрева иа жидкой среды. Уплотненныепристенные слои потока и вращательное ихдвижение ускоряют конденсацию струй пара, что дает возможность устойчиво осуществлять нагрев до заданной температуры в больших объемах, За счет усиления динамики пристенных слоев потока уровень жидкости в О-образной трубе со стороны...

Номер патента: 1732131

Опубликовано: 07.05.1992

Авторы: Бутивченко, Губанов, Дегтяренко, Землянухин, Зимин, Клейн, Коротких, Кузнецов, Майзель, Малыгин, Осламенко, Пузанов, Тверитин, Устюжанин, Фролов, Шнеур

МПК: F27B 21/06

Метки: конвейерная

...частично из секции спекания и из секции охлаждения собирают в сборный секционный коллектор 4, Загрязненные окислами азота и углерода газы из секции 5 коллектора 4 по тракту 7 подают в колпаки 15 3 хвостовой части машины, либо за зажигательным горном, либо в оба колпака совместно. Из колпаков 3 теплоноситель фильтруют через слой сверху вниз, используют его физическое тепло, дожигают монооксиды углерода, понижают интенсивность 20 образования оксидов азота и подвергают мокрой частичной пылеочистке, Отработанные газы через головной коллектор сбрасывают из системы. Отработанные газы из коллектора используют в системе рецирку ляции отходящих газов, Охлажденный кусковой материал разгружают и отправляют на склад готовой продукции,Протяженность...

Номер патента: 1726493

Опубликовано: 15.04.1992

Авторы: Вавилин, Валявин, Губанов, Плотко, Таушев, Федотов

МПК: C10G 9/00

Метки: крекинговых, печей, труб

...загрузки печи на водяной пар, При этом змеевик печи не отключают от технологической линии и в печи поддерживают температуру 450 - 500 С, Пар подают по ходу движения продукта, После замены углеводородной загрузки на пар осуществляют дополнительный нагрев первого, например крайнего участка труб, печи, до 700 - 850 С соответствующей группой форсунок, увеличивая в них расход топлива. По достижении на участке температуры 700-850 С переводят форсунки данного участка на прежний режим, а для нагрева следующего участка увеличивают расход топлива следующей группы форсунок. Аналогично осуществляют дополнительный нагрев каждого последующего участка по всей поверхности труб печи. Коксовые частицы, отстающие от внутренней поверхности труб,...

Номер патента: 1726471

Опубликовано: 15.04.1992

Авторы: Алексеев, Аникиева, Губанов, Климова, Лещенко, Михайленко, Постолов, Рахматуллин, Салахова, Сунгатуллина, Федосеева, Шепель

МПК: C07C 31/22

Метки: глицерина, сырого

...продукта 450 г,15 На 1-ый период загружают 450 г расщепляемого продукта и 450 г воды, навторой период - 300 г воды. Продолжительность расщепления по 4 ч в каждом перио. де,20 Полученную после расщепления смесьжирных кислот и глицериновой воды отстаивают и разделяют.Глицериновую воду после обезжиривания до содержания жировых веществ 0,06 25 обрабатывают раствором гидроксида кальция до избытка щелочи 0,005 в пересчетена оксид кальция, фильтруют и концентрируют на лабораторной вакуум-выпарной установке при остаточном давлении 20 мм30 рт.ст. до 88 .П р и м е р 2, Безреактивному расщеплению подвергают смесь кориандровогомасла (80 мас. ) с олеиновым гудроном (20мас.) в два периода при давлении в авто 35 клаве 25 атм с последующим...

Номер патента: 1725412

Опубликовано: 07.04.1992

Авторы: Губанов, Нестеренко, Нижанковский, Поляков

МПК: H05K 1/18

Метки: контактное, металлизированных, отверстий, печатных, плат

...7 с возможностью дискретного вращения. Соосно каждому резьбовому отверстию 2 закреплены зубчатые колеса 8 с возможностью вращения, Зубчатые колеса 8 составляют с колесом 7 механизм синхронизации и связаны с изолирующими втулками 3 посредством, например, шлицевого соединения 9. Токовые контакты 4 обеих головок 1 подключены к генератору тока (стабилизированному) (не показан). Потенциальные контакты 5 обеих головок 1 подключены к измерительному прибору (микровольтметру) (не показан).Устройство работает следующим образом.Настройку контактов осуществляют посредством вращения центрального зубчатого колеса 7. Под действием этого колеса зубчатые колеса 8 приводят во вращение изолирующие втулки 3, которые, двигаясь по винтовой поверхности,...

Номер патента: 1725045

Опубликовано: 07.04.1992

Авторы: Безуглый, Грушенко, Губанов, Калеберда, Фурсов

МПК: F26B 23/02

Метки: теплогенератор

...40 45 сокоскоростной струи, истекающей из сопла 15 за счет эффективного подогрева воздуха, подаваемого в камеру 3 сгорания, а также рационально используются продукты сгорания камеры 2 сгорания путем создания теплового экрана продуктами сгорания, истекающими из сопла 19. 1 ил. стороны с кольцевым зазором между первой камерой сгорания и короткой обечайкой, а с противоположной стороны выполненную в виде кольцевого сопла.На чертеже показан теплогенератор, продольный разрез,Теплогенератор содержит корпус 1 с камерами 2 и 3 сгорания. Камера 2 сгорания снабжена патрубком 4 подвода воздуха и топливораздающим узлом 5, а камера 3 сгорания снабжена патрубком 6 подвода воздуха и топливораздающим узлом 7, К камере 3 сгорания подключены воздушные...

Номер патента: 1712501

Опубликовано: 15.02.1992

Авторы: Губанов, Захаров, Синицын

МПК: D06F 45/14

Метки: белья, отжима

...Штыри 14 выполнены Г-образной формыс поперечной горизонтальной полкой а см.Фиг. 2),На полке а каждого штыря 14 надетабыстрасьемная опора 15 для установки устройства на бельевой емкости 16 (конкретна- на ванне).Н полке а штырей 14 ыполнены состороны внутреннега торца опоры 15 ограничитель 17 в виде прилива, а с внешнеготорца - концевая ступенька б са скошенной. поверхностью в.При этом в опоре 15 перпендикулярно кповерхности установлен зажимной винт 18с управляемой от руки головкой 19.На внешнем торце опоры 15 посредствам оси 20 шарнирно закреплена поворотная скоба 21, для чего в скобе 21 выполненП-образный паз г,В пазускобы 21 выполнен нажимнойскос д в зоне действия зажимнога винта Идля передачи усилия от винта 18 через поверхность в...

Номер патента: 1712319

Опубликовано: 15.02.1992

Авторы: Акчурин, Губанов, Найденко, Прокофьев

МПК: B01D 21/02, C02F 1/52

Метки: веществ, взвешенных, вод, отстойник, сточных

...осаждение взвешенных частиц на дно конической камеры 3. Частично осветленнаяжидкость поднимается и проходит черезфильтрующие элементы 4, которые задерживают мелкодисперсные частицы взвесей,осветленная вода собирается лотками 5 и1712319 Отстойник Показатели вертикальный предлагаемый с горизонтальной сеткой50-65 70-80 30-42 5 в отводится патрубком 7 за пределы отстойника.По мере засорения фильтрующих элементов через 8 - 10 ч работы патрубок 8открывают, осадок из камеры 3 удаляют инаправляют на дальнейшую обработку, приэтом уровень воды в отстойнике резко понижается, происходит промывка фильтрующих элементов (сетки) обратным потокомводы. Сетка фильтрующих элементов полностью отмывается, Глубина погружениясетки составляет 0,3 -...
